3 коварные ошибки, которые допускают монтажники
На самом деле подключение защитного устройства для электрической сети дома или квартиры не всегда проходит безошибочно, поэтому в этом месте целесообразно указать на три причины, которые могут привести к опасности.
Пример схемы квартирного группового щита
- При неправильной установке, может произойти сплетение нескольких проводников, которые выходят из одного устройства и образуют цельный узел. В такой ситуации, часто срабатывают отключения от сети определенных приборов или всей квартиры, что мешает проверить точность монтажа и его правильность. Однако, избежать ошибки необъяснимого отключения электричества от сети, можно вставить в розетку, от которой работает защитный аппарат любое бытовое устройство, если его функциональность правильная, значит схема собрана безошибочно.
- к нейтральному выходу устройства защитного отключения, или же к системе самодельного заземления. Эта ошибка кардинально влияет на безопасность в электрической сети, возможны поражения электрическим током и возникновения пожароопасной ситуации. Если наблюдается подключение заземлений неподалеку от водопроводов, здесь возникает опасность поражения током соседей и самого хозяина, совершившего некорректное подключение.
- Соединяют нейтраль и заземление, это в свою очередь также говорит об опасности. В этом случае сохраняется риск сгорания электрических бытовых приборов по той причине, что защитное устройство не будет функционировать либо будет выполнять неправильные действия по отношению к установкам, использующимся в быту.
Технические особенности подбора УЗО
Техническая сторона подбора заключается в следующем:
- Выбирать аппарат необходимо с возможностью размыкания всех фаз и нулевого провода. Это обезопасит от возможных осложнений.
- Не допускать электрического контакта рабочего «нуля» включенного через аппарат с защитным «нулем».
- Желательно выбирать аппарат защиты с учетом 30% запаса по номинальному току нагрузки.
- Некоторые аппараты не допускают применение алюминиевых проводов.
До начала работ по монтажу приборов необходимо провести тщательную ревизию существующей проводки, заменить участки, которые не соответствуют по утечкам техническим требованиям.
Назначение УЗО и дифавтоматов
Чтобы понять, почему именно необходимо использовать для защиты цепей ванной комнаты, необходимо знать их принцип работы и задачи, которые они призваны выполнять.
УЗО или дифавтомат, в отличие от автоматического выключателя, работает по току утечки, который возникает при нарушении внешней изоляции проводника или при возникновении проводимости материалов, которые по своим свойствам являются диэлектриками.
Как диэлектрик может проводить электричество? Такое случается, если, например, поверхность материала увлажнена или материал пористой структуры напитан влагой. А эти состояния, как раз и характерны для предметов, находящихся в ванной комнате.
Автоматические выключатели будут срабатывать только при замыкании между фазой и нулем, то есть, когда, например, вода попала в электроприбор или розетку и закоротила оба проводника. Однако для организма человека гораздо опаснее тот случай, когда возникает разность потенциалов между фазой и «землей». Такое может случиться при пробое фазного контакта на корпус прибора, что может быть следствием проникновения воды внутрь корпуса. До момента касания корпуса человеком напряжение не возникнет. И автомат и УЗО останутся включенными.
Но при касании возникнет напряжение, и вероятность его появления увеличивается из-за того, что пол или стены в ванной комнате тоже могут быть увлажнены, что увеличивает их проводимость. Вот в этом случае автомат, в отличие от УЗО, останется включенным, потому что проходящий через организм ток, вряд ли превысит номинальный, при котором отключается автомат.
Противопожарное УЗО: до или после счетчика.
Уважаемые профи! Приходил электрик из УК, внес лепту в монтаж щитка. Внесите ясность, пожалуйста, противопожарное УЗО 63А* 300 мА должно быть установлено до счетчика или после ? Счетчик в квартирном щитке . Если до счетчика и в квартирном щитке — на УЗО должна быть пломба? Если УЗО противопожарное поставить после щитка , то оно не защищает счетчик и ввод? так куда его ставить? Помогите разобраться. Спасибо.
Мастеров онлайн: 475 Заказов в неделю: 2 860 Предложений в сутки: 1 321
УЗО ставить до счётчика, соответственно доступ к его клеммам должен быть закрыт, если этого хочет УК.
УЗО не защищает сеть от короткого замыкания, а защищает человека от поражения эл. током, поэтому ничего страшного если оно будет стоять после счетчика. А для защиты счетчика и ввода у вас стоит автомат в этажном щите.
С вводного автомата фаза и рабочий ноль заводятся непосредственно к прибору учета (электросчетчику). Далее, после прибора учета, как правило, устанавливается противопожарный УЗО (устройство защитного отключения). Клеммы вводного автомата закрывают и пломбируют (одновременно со счетчиком). Противопожарное УЗО защищает только от значительных токов утечки, которые могут привести к возникновению пожара, а не защиты защиты человека от поражения элек. током. Поддерживаю высказывание Сергея Евгеньевича
ставится только после счетчика.предназначено для защиты от утечек тока. ,то есть оно не считок а потребителей тока
ТОЛЬКО. после счетчика. УЗО не должен защищать прибор учета.
Противопожарное УЗО в квартире нафиг не нужно. Но если есть желание поставить, то в этажном щите, после счетчика.
спасибо за ответ, но счетчик то в квартире
вы если боитесь, что счётчик коротнёт, то поставьте 2-х полюсный авт. выключатель(1 фазный) до счётчика, только его придётся ставить в отдельный бокс и пломбировать, а узо можно и после
Противопожарное УЗО следует устанавливать в Этажном щите, а если его установить в квартирном щите — то оно уже автоматически перестает быть противопожарным.
В ПУЭ рекомендуется установка противопожарного, но не требуется. Это обусловлено тем, что не у каждого потребителя установлены устройства защитного отключения на групповые линии. Вот и предлагают установку на вводе в этажных щитах УЗО с током срабатывания от 100 мА до 300 мА. Подрядные организации, которые обслуживают внутренние электросети, заинтересованы в увеличении объемов работ, так как это дополнительные деньги и увеличение сметной стоимости. Лично я никогда не устанавливаю пожарное УЗО на вводе, так как считаю это бессмысленным делом, излишняя растрата денег. 7.1.84. Для повышения уровня защиты от возгорания при замыканиях на заземленные части, когда величина тока недостаточна для срабатывания максимальной токовой защиты, на вводе в квартиру, индивидуальный дом и т.п. рекомендуется установка УЗО с током срабатывания до 300 мА.
УЗО защищает от поражения человека, а не счётчик. перед счётчиком устанавливают Автомат и пломбируют. Возможно вы путаете УЗО с Дифавтоматом?
ПУЭ, пункт 7.1.64 регламентирует установку перед счетчиком КОММУТАЦИОННОГО АППАРАТА. какой именно это должен быть аппарат (предохранитель, автомат, УЗО, рубильник и т.д и т.п.) не регламентируется.
Электрику из УК можно рекомендовать для защиты установить УЗО в главный распределительный щит, или перенести туда прибор учета. В квартирном распределительном щите все защитные и другие утройства, устанавливаются после прибора учета.
Здравствуйте! Установить необходимо после счетчика, пломбы быть на УЗО не должно(Да и поставить ее некуда там).Перед узо не ставится цель-защиты счетчика и вводного автомата, перед УЗО ставится цель-измерить сколько тока пришло и сколько ушло и, в случае если тока пришло больше чем ушло, обесточить участок, за который отвечает УЗО.Данный тип УЗО необходимо ставить после автомата ,который идет после счетчика(И как правило находится в квартире).Обратите внимание, что данное узо не защищает от поражения человека током, необходимо довить в щиток УЗО со срабатыванием в 30мА
«пломбы быть на УЗО не должно(Да и поставить ее некуда там).» Это верно. Пломбу ставят на бокс, в который устанавливается УЗО, и который в свою очередь устанавливается в щит учёта. Хотя на сегодняшний день выпускаются и УЗО, и автоматические выключатели с защитными крышками на каждый контакт и с возможностью установки пломбы на них, дабы предотвратить несанкционированное подключение на контактах устройства. Например EKF делают такие приборы. КЭАЗ так же. Думаю, бытовая линейка Шнайдера тоже подтянется.
Узо требуется ставить после счетчика. Тем более на 63а,оно и будет вводным автоматом. А счетчик защищен автоматом на РЩ. Хотите могу более подробно проконсультироваться?
Варианты схем
Перед тем, как подключать УЗО без заземления, запомните важный совет! Схема обязательно должна включать в себя помимо устройств защитного отключения и обыкновенные автоматы.
Многие наивно полагают, что это одинаковые механизмы и служат для одной и той же цели. Главное, понять разницу в их работе. Автоматический выключатель – это защита для подающей сети напряжения. Он отключает повреждённый участок, если в нём возникли сверхтоки в результате короткого замыкания или перегруза. За счёт этого аварийная ситуация не распространяется на общую сеть, и она остаётся в исправном состоянии.
УЗО защищает только от токовых утечек, их величины очень малы в сравнении с токами КЗ. Поэтому если в сети возникает режим короткого замыкания или перегруза и при этом отсутствует автомат, УЗО не отреагирует. Нужно всегда устанавливать его в схему в паре с автоматическим выключателем.
Подключение на вход
При такой схеме устанавливается одно УЗО для обеспечения защиты одновременно всей квартирной проводки.
Из сети по вводному кабелю в распределительный щиток поступает напряжение и приходит на двухполюсный автомат. Затем в схеме устанавливается устройство защитного отключения. Далее монтируются автоматы отходящих присоединений. Все эти отходящие потребители одновременно защищаются одним УЗО, установленным на входе.
Предлагаем ознакомиться Правильное подключение стиральной машины к водопроводу и канализации
Плюс этой схемы в том, что используется только одно устройство защитного отключения, соответственно не требуются значительные материальные затраты. К тому же в распределительном щитке можно всё компактно разместить и он не будет больших размеров.
Но имеется и существенный недостаток. Представьте себе, что какой-то бытовой прибор в данный момент подключен к розетке и в нём происходит замыкание фазы на металлический корпус. УЗО на появившуюся токовую утечку реагирует и отключается. Прекращается подача напряжения на всю квартиру. Если в этот момент к розетке был подключен только один электроприбор, искать повреждение несложно.
А если одновременно работало много бытовой техники? Мало того, что сразу с прекращением подачи напряжения перестал работать холодильник, завис кондиционер, остановилась программа в стиральной машине или хлебопечи, остались несохранённые документы на компьютере. Так ещё нужно будет отыскать, на какой именно технике замкнуло фазу, а это уже доставляет определённые трудности.
Такой вариант схемы предусматривает подсоединение нескольких УЗО. Одно, как и было рассмотрено выше, монтируется после вводного автомата на входе. Остальные ставят за автоматическими выключателями отходящих присоединений. Сколько их будет, зависит от того, как вы сгруппируете свою домашнюю электрическую сеть.
Как работает подобная схема? Например, на одной из отходящих линий произошла токовая утечка. Сработает УЗО, защищающее именно эту линию. Напряжение во всей квартире не исчезает, вся остальная техника остаётся в рабочем состоянии. В этом заключается несомненное преимущество данного варианта схемы. Её недостаток в том, что распределительный щиток получится внушительных размеров, не совсем удобно в нём располагать большое количество УЗО и автоматов. Да и недёшево обойдётся это в материальном плане.
Возникает вопрос, зачем в схеме ещё одно УЗО на входе? Бывают ситуации, когда по той или иной причине отходящее устройство не среагировало на токовую утечку. В этом случае входное УЗО будет подстраховкой, через определённый промежуток времени отключится оно. В принципе, его можно опустить и выполнить схему без вводного устройства. Но если финансовые возможности позволяют, лучше подстрахуйтесь, всё-таки речь идёт о безопасности людей.
Выбор УЗО по параметрам
После того как схема подключения УЗО готова, надо определяться с параметрами УЗО. Как вы знаете, оно сеть от перегрузок не спасет. И от короткого замыкания тоже. Эти параметры отслеживаются автоматом защиты. Чтобы обеспечить безопасность всей проводки, на входе ставят вводной автомат. После него стоит счетчик, а затем обычно ставят противопожарное УЗО. Оно выбирается специфически. Ток утечки 100 мА или 300 мА, а номинал — тот же что и у вводного автомата или на ступень выше. То есть, если входной автомат стоит на 50 А, УЗО после счетчика ставят либо на 50 А, либо на 63 А.
Противопожарное УЗО выбирают по номиналу вводного автомата
Почему на ступень выше? Потому что срабатывают автоматические защитные выключатели с задержкой. Ток, превышающий номинальный не более чем на 25%, они могут пропускать не менее часа. УЗО на длительное воздействие повышенных токов не рассчитано, и с большой вероятностью оно сгорит. Дом останется без электричества. Но это касается определения номинала противопожарного УЗО. Другие выбираются по-другому.
Номинальный ток
Как выбрать номинал УЗО? Он подбирается по методике определения номинала автомата — в зависимости от сечения провода, на который устанавливается устройство. Номинальный ток защитного устройства не может быть больше максимально допустимого тока для данного провода. Для простоты выбора есть специальные таблицы, одна из них ниже.
Таблица подбора номинала автомата защиты и УЗО
В крайнем левом столбце находим сечение провода, правее есть рекомендуемый номинал автомата защиты. Такой же должен быть и у УЗО. Так выбрать номинал защитного устройства от тока утечки несложно.
Величина тока отключения
При определении этого параметра тоже понадобится схема подключения УЗО. Номинальный отключающий ток УЗО — это величина тока утечки, при котором происходит отключение питания на защищаемой линии. Этот параметр может быть 6 мА, 10 мА, 30 мА, 100 мА, 500 мА. Самый малый ток — 6 мА — используется в США, в европейских странах и у нас их и в продаже нет. Устройства с максимальным током утечки в 100 мА и выше ставят в качестве пожарной защиты. Они стоят перед входным автоматом.
Для всех остальных УЗО этот параметр выбирается по простым правилам:
- Устройства защиты с номинальным током отключения 10 мА ставят на линии, которые идут в помещения с повышенной влажностью. В доме и квартире это ванная комната, еще может быть освещение или розетки в бане, бассейне и т.д. Этот же ток отключения ставят если линия питает один электроприбор. Например, стиральную машину, электроплиту и т.д. Но если в той же линии есть розетки, нужен больший ток утечки.
- УЗО с током утечки 30 мА ставят на групповые линии питания. Когда подключено более чем одно устройство.
Это простой алгоритм, основанный на опыте. Есть другой способ, который учитывает не только количество потребителей, но и номинальный ток в зоне защиты, а, вернее, сечение провода, так как именно от этого параметра зависит номинальный ток линии электропитания. Это более правильно, так как объясняет, как подобрать величину тока утечки для общего УЗО, к примеру, а не только для устройств, которые ставят на потребителей.
Таблица подбора номинального тока отключения для УЗО
Надо еще учитывать индивидуальные токи утечки каждого из приборов. Дело в том, что на каждом более-менее сложном устройстве какой-то небольшой ток «утекает». Ответственные производители указывают его в характеристиках. Допустим прибор на линии один, но его собственный ток утечки более 10 мА, ставят УЗО с током утечки 30 мА.
Тип отслеживаемого тока утечки и селективность
Разные приборы и устройства используют ток разной формы, соответственно, УЗО должно контролировать токи утечки разного характера.
- АС — отслеживается переменный ток (синусоидальная форма);
- А — переменный + пульсирующий (импульсы);
- В — постоянный, импульсный, сглаженный переменный, переменный;
- Селективность. S и G — с выдержкой по времени отключения (для исключения случайных срабатываний), у G-типа выдержка меньше.
Выбор типа отслеживаемого тока утечки
УЗО выбирается в зависимости от типа защищаемой нагрузки. Если к линии будет подключена цифровая техника, требуется либо тип A. На линии освещение — АС. Тип В, конечно, хорош, но слишком дорог. Его обычно ставят в помещениях с повышенной опасностью на производстве, а в частном секторе или в квартирах очень редко.
УЗО класса G и S ставят в сложных схемах, если есть УЗО нескольких уровней. Этот класс выбирают для «высшего» уровня, тогда при срабатывании одного из «низших», входное защитное устройство не отключит питание.
Порядок подключения защитной аппаратуры
Вводный автомат подключается к наружной сети, используя для этого силовой кабель. Аппаратура устанавливается с учетом максимального тока, который доступен для энергоснабжения в квартирных домах.
Электрический счетчик проводит регистрацию поступившей энергии, считывает количество киловатт, затем распределяет ее по квартире, в нашем случае передает к защитному устройству отключения.
Подключение автоматов и УЗО
Теперь в УЗО, его клеммы применяются для подключения кабелей, выходящих из электрического счетчика. Фаза присоединяется к выходу L, ноль устанавливается к значению N. Теперь монтируются нагрузочные кабеля снизу. Работоспособность устройства защиты будет оптимальной лишь по правильно установленной схеме.
Установка автоматов, на приборы, превышающие предельно-допустимую мощность. Здесь предусматривается с фазой защитного устройства, а нулевой поток присоединяется к нейтралу. Придерживаясь правильной системы, ваше жилище будет максимально защищено от повышения напряжения и сохранит все бытовые приборы в целостности. Если использовалась точная схема подключения узо и автоматов в квартире, хозяин может рассчитывать на полноценную безопасность.
Классификация по энергопотреблению
С учетом того, что стирка происходит регулярно, каждый раз в барабан кладется не менее 5 кг вещей, а выполнение программы иногда занимает до 2 часов, средний уровень энергопотребления СМ сказывается на финансовых затратах владельца. При повышении тарифов уровень потребления электричества становится особенно актуальным для каждого владельца бытовой техники. Сейчас большинство покупателей интересуется, какая мощность у стиральной машины, которую они желают приобрести. Обычно данный показатель можно увидеть на наклейке, приклеенной к корпусу АСМ.
Сегодня принят Единый европейский стандарт потребления электроэнергии для стиральной бытовой техники. Класс присваивается исходя из потребляемой мощности в расчете на 1 кг стираемого белья. Единица измерения – киловатт в час (кВт/ч). Один киловатт (кВт) равен 1000 ватт (Вт). Измерения проводятся в лабораторных условиях. Для стирки во всех машинках-автомат используется одна и та же эталонная ткань из хлопка, вода нагревается до +60 °C, программа стирки также одинаковая.
Наиболее экономичным классом потребления электричества является сегодня A+++. По требованиям классификатора, АСМ должна потреблять менее 130 Вт/ч. За ним следует A++, позволяющий расходовать от 130 до 150 Вт/ч. Уровень A+ предъявляет требование расходовать от 150 до 170 Вт/ч. Класс A также считается отличным по количеству потребляемой энергии – от 170 до 190 Вт/ч.
Другие классы нельзя назвать экономичными. Класс B означает, что агрегат может расходовать от 190 до 230 Вт/ч. Класс C соответствует потреблению 230–270 Вт/ч. Литера D говорит о том, что владелец пользуется стиральной машиной, расходующей 270–310 Вт/ч. Более низкие классы – E, F и G – рассматривать не стоит. В настоящее время не нужно приобретать бытовую технику для стирки, энергопотребление которой ниже класса A.
Шаг №5 Ток утечки
Ток утечки – это фактически чувствительность узо. Чтобы не разглагольствовать в теории, приведем уже готовые варианты, исходя из существующих рекомендаций и норм.
10мА – для отдельного подключения стиральной машинки или эл.титана
Сюда же можно отнести всех потребителей, так называемой “влажной” группы, работающих с водой.
30мА — если все эти потребители влажной группы одновременно сидят на одной общей линии (одно УЗО на всю ванную комнату или одно УЗО на всю кухню)
30мА – для всех остальных групп освещения и розеток в доме
100мА – на главном вводе в качестве противопожарной защиты для квартир
300мА – противопожарное УЗО для частного дома или коттеджа
Отличие устройства защитного отключения

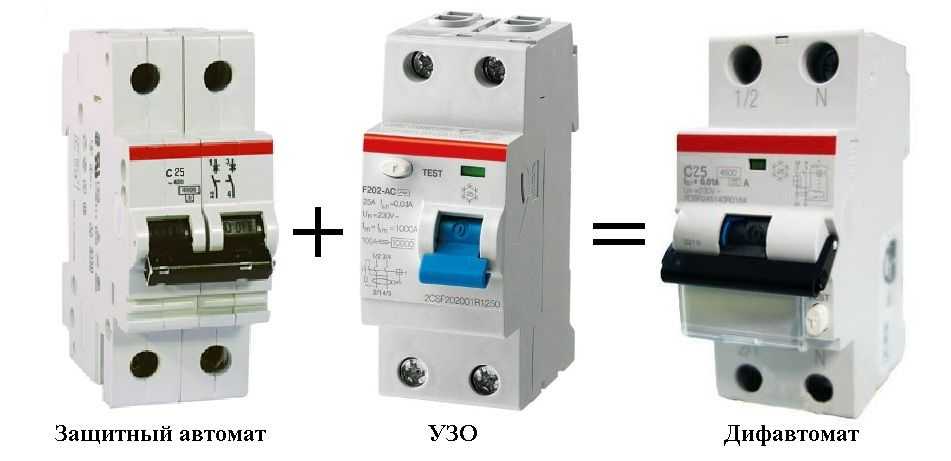

Надо четко разделять между собой УЗО (дифференциальный выключатель) и дифавтомат (дифференциальный автомат, автоматический выключатель дифференциального тока, АВДТ). У них несколько разное предназначение, они работают принципиально по-разному и внутреннее устройство у них также различается.
УЗО реагирует исключительно на ток утечки. Дифавтомат – это более сложный аппарат, частью которого является как раз устройство защитного отключения. Дифференциальный автомат срабатывает не только от описных выше токовых утечек, но и при коротких замыканиях и перегрузках в электрической сети.
В АВДТ помимо УЗО дополнительно присутствует тепловой и электромагнитный расцепители, реагирующие на те самые сверхвысокие токи и КЗ.
Несмотря на большие возможности дифавтомата, устанавливать его в цепь с водонагревателем не нужно, в электрическом щитке уже стоит обычный автомат-выключатель, который совместно с УЗО будет выполнять те же самые функции. Дублировать защитные приборы не рекомендуется
Основным узлом УЗО является дифференциальный трансформатор с тремя обмотками (подводом, отводом и управлением). Проходящий через защитный прибор электроток возбуждает на них магнитные потоки с прямо противоположными полюсами. При отсутствии утечек, когда водонагреватель исправен, сумма токов равняется нулю.
Но при поломках ТЭНа или пробоях изоляции, если человек возьмется за оголенный провод (либо металлический корпус бойлера), то через его тело электроток начнет утекать в землю – в результате сумма токов из нулевой станет положительной.
Тогда баланс в трансформаторе нарушается и действующая на внутреннее реле ЭДС моментально размыкает цепь, происходит срабатывание УЗО.
Дополнительная информация об отличиях УЗО и дифавтомата, а также выборе коммутационного прибора отключения нагрузки изложена в этой статье.
Заземление. Что делать, если питающая линия — двухпроводная.
В данной статье мы разберем подробно вопрос как правильно подключить УЗО(Устройство защитного отключения) в двухпроводной системе электроснабжения.
В своей работе нам часто приходится сталкиваться с такой ситуацией, когда на объекте полностью не заземлено электрооборудование, либо заземлено не правильно. Чаще всего такое встречается в квартирах, жилах домах, офисах и магазинах, которые находятся в старых строениях, где проводка не менялась десятилетиями. На одних объектах вся проводка сделана двухжильными проводами (или четырехжильными для трехфазных потребителей), то есть отсутствует третий (или пятый для трехфазных сетей) защитный заземляющий проводник. В этом случае сразу все понятно. Вердикт — оборудование не заземлено.
В других случаях, внутренняя проводка сделана как положено трехжильными кабелями (пятижильными для трехфазного оборудования) и все электроустановки и электроустановочные изделия (розетки) подключены к защитному заземляющему проводнику. Казалось бы, все заземлено и безопасно. Но так можно подумать, проведя только беглый осмотр электроустановок. Заглянув в распределительный щиток, мы замечаем, что там отсутствует заземляющая шина РЕ, а нулевые рабочие и нулевые защитные проводники подключены к общей шине.
Такая система заземления носит название TN-C (более подробно о системах заземления можно ознакомиться ), а шина, которая совмещает в себе нулевые рабочие и нулевые защитные проводники называется PEN шиной. (См. рисунок 1). Более точно эту схему можно назвать защитным занулением, а не заземлением. Минусом такой схемы подключения заземления является то, что в такой схеме не будет работать УЗО. Для того, чтобы заземление было выполнено правильно и у нас появилась возможность установить защиту от токов утечки (УЗО) необходимо из системы заземления TN-C сделать систему заземления TN-C-S. В этой системе, только часть линии питания будет совмещать в одном проводнике нулевой рабочий и нулевой защитный проводники. В нашем случае целесообразно будет сделать два щитка.(См. рисунок 2). Первый щиток будет вводным. В нем мы и произведем разделение совмещенного нулевого рабочего и нулевого защитного проводника (PEN-проводник) на отдельные проводники (N-проводник и РЕ-проводник). Для этого в вводном устройстве устанавливаем две шины. Одна шина будет предназначена для подключения нулевого защитного проводника (шина РЕ), другая для подключения нулевого рабочего проводника (Шина N). Если корпус щита металлический, то шина, предназначенная для подключения нулевого рабочего проводника, должна быть электрически изолирована от него. На практике это реализуется тем, что шина крепится к корпусу щитка через изоляторы. Так же в вводном щитке мы устанавливаем вводной автомат, к которому будем подключать фазные проводники. Особо отмечаем, что PEN-проводник в месте разделения подключается к шине РЕ, а между шиной РЕ и шиной N необходимо установить перемычку. Второй щиток будет распределительным. В нем мы устанавливаем аппараты защиты для отходящих линий (автоматические выключатели, предохранители, УЗО и т. д.) и такие же две шины, как и в вводном щитке. Только здесь между ними уже не должно быть ни какой перемычки. Шина N, как и в вводном щитке должна быть изолирована от корпуса щитка (если щиток металлический). Теперь, реализовав систему заземления TN-C-S, мы можем выполнить заземления электрооборудования, подключив нулевые рабочие проводники к шине N, а нулевые защитные проводники соответствующих отходящих линий — к шине РЕ. Именно в такой схеме подключения будет правильно работать УЗО, что обеспечит защиту от токов утечки, например, при повреждении изоляции электроустановки.
Проверка тэна стиральной машины мультиметром
Если вы все же не доверяете всем этим экспериментам и хотите быть на 100% уверенным, что поврежден именно ТЭН, а не что-то другое, то единственный ваш помощник – мультиметр.
Как правильно проверить тэн? Опять же вытаскиваете вилку с розетки, а тестер ставите в режим замера сопротивления.
Шкалы измерения до 200 Ом будет достаточно.
Подносите щупы к контактам тэна, чтобы проверить его целостность и отсутствие обрыва. В нормальной ситуации его сопротивление при этом должно быть в пределах от 20 до 50 Ом.
Если прибор показывает бесконечность, значит спираль оборвана.
Еще нужно протестировать его на замыкание на корпус. Один щуп прикладываете к металлической части тэна или центральному болту, где сидит заземление.
А другим поочередно касаетесь фазного и нулевого выводов.
Любые значения, даже в несколько десятков киллоОм говорят о том, что ТЭН пробит и подлежит замене.
Кстати, при простом обрыве в нагревательном элементе без его замыкания на корпус, автомат выбивать не будет.
В данном случае может выскакивать ошибка на дисплее, о том что вода не греется.
Если дисплея с описанием кода ошибок у вас нет, то просто потрогайте стекло на дверце стиралки. От теплой воды оно должно немного нагреваться.

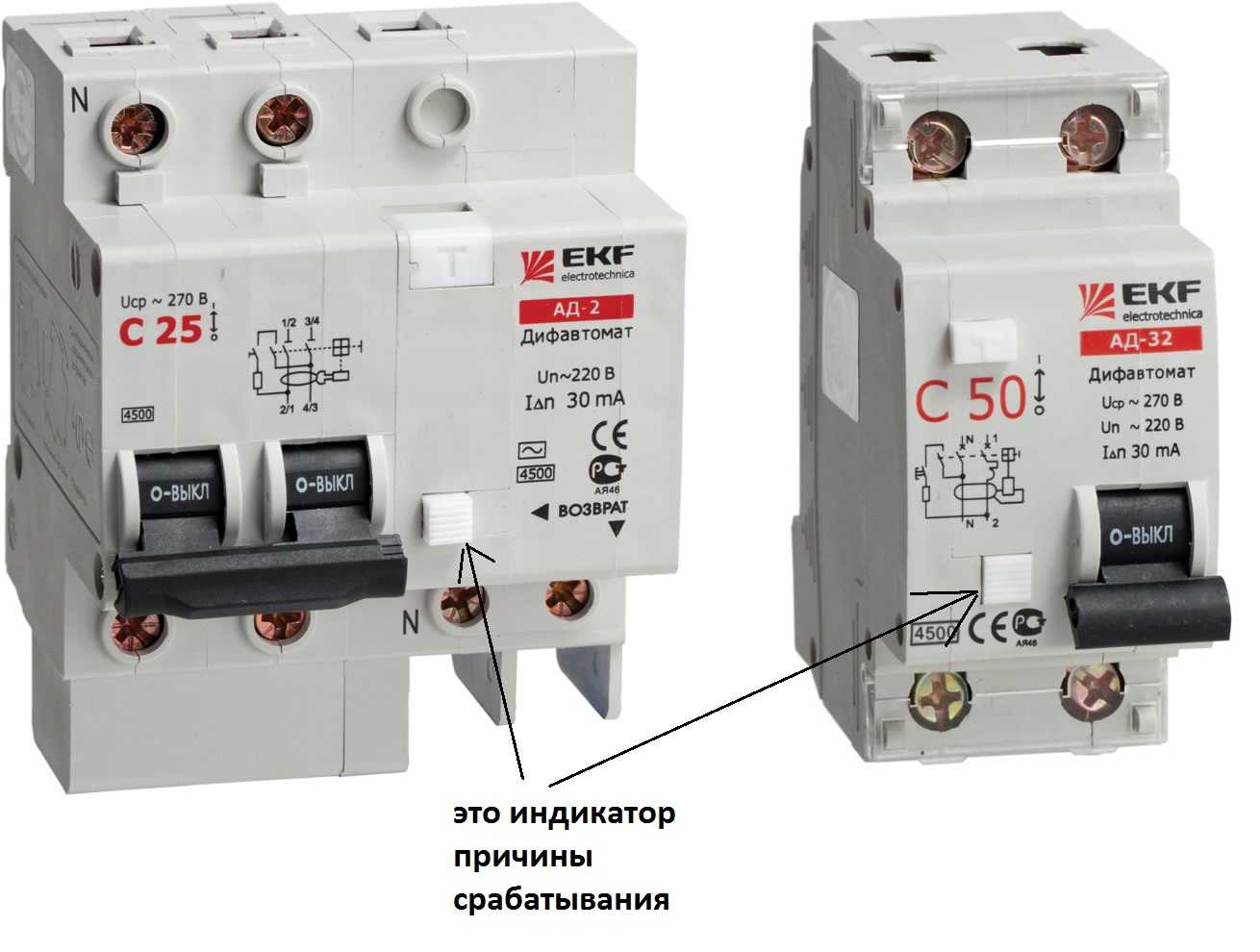

Какой дифавтомат выбрать
Дифференциальный автомат соединяет в себе одновременно три функции, защита проводки от короткого замыкания, защита проводки от перенапряжения и защиты человека от удара электрическим током или утечки электричества. При планировании проводки в квартире или доме можно рассчитать количество потребителей тока, которые планируется подключать к сети, подсчитать время их работы и что будет включаться одновременно, а что нет. И ошибиться:)
Дифавтомат ABB на 10А тип С
Дифавтомат ABB на 16А тип С
Дифавтомат ABB на 25А тип С
Дифференциальный автомат устанавливается для тех мест, где возможно поражение электрическим током. В квартире под дифавтоматы подключают розетки и выключатели в ванной комнате и кухне. Именно в этих местах наиболее вероятно поражение током, т.к. имеется избыточная влажность и опасность протекания от соседей сверху. Если в вашем случае есть места, где также есть опасность контакта электрики с водой, например сауна, бассейн или холл с фонтаном, то такие комнаты следует также запитать через диф-автомат.
Каждая такая комната запитывается двумя контурами, каждый из которых подключается через отдельный автоматический дифференциальный автомат. Это контуры освещения и розеток:
- Розетки – автомат на 16А, тип С;
- Освещение – автомат на 10А, тип С;
Под отдельный диф-автомат подключаются:
- Проточный водонагреватель;
- Накопительный водонагреватель;
- Электроварочная панель;
- Электродуховой шкаф;
- Кондиционер.
Проточный водонагреватель, электроварочная панель и электродуховка подключаются под диф-автоматы на 25А, тип С. Кондиционер и накопительный водонагреватель под автоматы на 16А тип С.
Важно. Если варочная панель и духовка – это два разных прибора, то они должны подключаться под разные
диф-автоматы
Не стоит подбирать отдельный дифавтомат для стиральной машины, микроволновки или пылесоса. Все эти приборы рассчитаны на включение в обычную электросеть, а значит отдельно беспокоиться об их безопасности не стоит.
Видео о технических характеристиках дифавтоматов
Ролик подробно описывает технические характеристики дифференционных автоматических выключателей. Видео будет полезно тем, кто ищет более углубленную информацию по теме и решает специфические вопросы по электрообеспечению офиса, производственного участка или иного коммерческого помещения.
Как работает УЗО и в чём его необходимость?
Во-первых, надо понимать разницу между УЗО и автоматическими выключателями.
Автомат является основной защитой питающей сети. В случае возникновения сверхтоков в момент перегруза или короткого замыкания, коммутационный аппарат отреагирует на превышение тока и отключится, отсекая аварийный участок и спасая всю сеть от повреждения.
Основной функцией УЗО является защита не сети, а человека и реагирует это устройство на малые величины токов утечки. Каким образом это происходит?
В наших домах сейчас огромное количество различной бытовой техники, и некоторые приборы имеют достаточно большую мощность. У электрической проводки срок эксплуатации не вечный, чем дольше она находится в работе, тем больше вероятность выхода из строя изоляции. Повреждение изоляционного слоя влечёт за собой соединение проводки с землёй, в результате меняется путь движения тока, теперь он утекает на землю. И в некоторых случаях проводником для токовой утечки может стать человек.
Нагляднее про принцип работы устройства на видео:
Современные стиральные машины и водонагреватели считаются техникой с повышенным классом энергопотребления. Максимальную мощность они берут в тот период, когда работает ТЭН и происходит нагрев воды (порядка 3-3,5 кВт). Для электрической проводки это очень большая нагрузка, которая может вызывать преждевременное старение изоляции.
Предположим, в стиральной машине произошёл пробой изоляционного слоя, в результате чего корпус оказался под напряжением. Прикоснувшись к машинке, человек может попасть под действие электричества.
Чтобы защитить себя от подобной ситуации, и требуется поставить УЗО для стиральной машины.
При появлении токовой утечки на землю, устройство отключится и прекратит подачу напряжения.
С потребителем УЗО подключается в одну цепь последовательно, а принцип его действия основывается на измерении разницы входной и выходной токовых величин. В идеале она должна равняться нулю, то есть, какая величина тока зашла, такая и вышла. Как только происходит утечка, на выходе будет уже другое показание, меньшее ровно на величину ушедшего по другому пути тока. Соответственно поменяется измеряемая разница. Как только токовая утечка достигнет величины, на которую рассчитано устройство, оно сразу же среагирует и отключится.
В подключении устройства особых сложностей нет. В схеме сначала идёт автоматический выключатель, после него УЗО, с выходных контактов которого провода отходят к потребителю, то есть питающей розетке на стиральную машину или бойлер.
