Вгп-110 выключатель колонковый элегазовый

1.7. ВОЗМОЖНОСТИ ВЫКЛЮЧАТЕЛЯ

Выключатель выполняет следующие операции и циклы операций: • Отключение     (О)
• Включение       (В) • Включение-отключение              (ВО)
• Отключение-включение              (ОВ) (при любой бестоковой паузе (1бт) между операциями, начиная с мин. значения)

• Коммутационный цикл 1            (О — 1бт — ВО — 180с — ВО)
• Коммутационный цикл 1а          (О – 1бт — ВО — 20с — ВО) • Коммутационный цикл 2            (О-180с- ВО – 180с- ВО)

Допускаемое для каждого полюса выключателя без осмотра и ремонта дугогасительных устройств, контактов и замены элегаза число операций отключения (ресурс по коммутационной стойкости) составляет не менее одной из величин:

• при токах в диапазоне свыше 60 до 100% ном. тока отключения  — 33 операции;
• при токах в диапазоне от 30 до 60% номинального тока отключения — 70 операций; • при номинальном токе нагрузки — 2000 операций (в том числе операций отключения емкостных токов до 600 А одиночных конденсаторных батарей).

Допустимое дополнительное число операций включения составляет 50% от указанных числа операций отключения (при номинальном  токе нагрузки — 100%).

Выключатель имеет следующие показатели надежности и долговечности:

• ресурс по механической стойкости до капитального ремонта — 5000 циклов  «включение — произвольная пауза — отключение»;
• срок службы до капитального ремонта — 15 лет с момента выпуска выключателя заводом-изготовителем (если до этого срока не исчерпаны ресурс по механической стойкости или ресурс по коммутационной стойкости); • срок службы до списания — 25 лет. Ток нагрузки выключателя при температурах окружающего воздуха в течение суток, не превышающих 20°С, 0°С, и минус 20°С,  может быть увеличен соответственно на 10, 20 и 30%.

• Назад
• Вперёд

ОСНОВНЫЕ ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА ВЫКЛЮЧАТЕЛЯ

• наличие встроенных трансформаторов тока (с высо­кими классами точности);
• комплектация модернизированным пружинным при­водом типа ППрК-2000СМ, электрическая схема ко­торого выполнена на импортной элементной базе: с пружинными клеммными зажимами для подсоедине­ния внешних цепей; с увеличенным количеством сигнальных контактов (12 НО, 12 НЗ и 2 импульсных), длительно пропускающих токи более широкого диапазона (от 5 до 25 А); с возможностью изменения «уставок» температуры автоматического включения обогрева и сигнализации об «опасном» снижении температуры в шкафу; с измененным, более удобным дизайном панели управления;
• унифицированная с элегазовыми колонковыми выключателям и серии ВГТ конструкция дугогасительного устройства, работающего на основе автогенерации;
• применение чистого элегаза;
• использование в соединениях двойных уплотнений, а также «жидкостного затвора» в узле уплотнения подвижного вала. Естественный уровень утечек — не более 0,5% в год — подтверждается испытаниями каждого выключателя на заводе-изготовителе по методике, применяемой в космической технике;
• современные технологические и конструкторские ре­шения и применение надежных комплектующих, в том числе высокопрочных изоляторов зарубежных фирм;
• высокая коррозионная стойкость покрытий (горячее цинкование) применяемых для стальных конструкций выключателя;
• эксплуатация как в умеренном, так и в холодном климате (до минус 55°С);
• автоматическое включение и отключение электроподогрева элегаза в резервуарах;
• высокий механический ресурс;
• малые габаритные размеры выключателя и масса;
• высокий коммутационный ресурс, заданный для каж­дого полюса, превосходящий в 2-3 раза коммутаци­онный ресурс лучших зарубежных аналогов (в рас­чете на каждый полюс) в сочетании с высоким меха­ническим ресурсом, повышенными сроками службы уплотнений и комплектующих обеспечивает при нор­мальных условиях эксплуатации не менее, чем 25-летний срок службы до первого ремонта;
• возможность отключения токов нагрузки при потере избыточного давления газа в выключателе;
• минимальное технические обслуживание в межре­монтный период;
• высокие пожаро- и взрывобезопасность;
• низкий уровень шума при срабатывании (соответ­ствует высоким природоохранным требованиям);
• поставка выключателя в полностью собранном виде;
• полная заводская готовность, быстрые монтаж и на­ладка (под руководством шеф-персонала завода-из­готовителя).

Определение и применение элегаза

Элегаз – это шестифтористая сера, которую относят к электротехническим газам. Благодаря изоляционным свойствам ее активно применяют при производстве электротехнических устройств.

В нейтральном состоянии элегаз представляет собой негорючий газ без цвета и запаха. Если его сравнивать с воздухом, то можно отметить высокую плотность (6,7) и молекулярную массу, превышающую воздушную в 5 раз.

Одно из преимуществ элегаза – устойчивость к внешним проявлениям. Он не меняет характеристик при любых условиях. Если происходит распад во время электроразряда, то вскоре наступает полноценное, необходимое для работы восстановление.

Секрет в том, что молекулы элегаза связывают электроны и образуют отрицательные ионы. Качество «электроотрицания» наделило 6-фтористую серу такой характеристикой, как электрическая прочность.

На практике электропрочность воздуха в 2-3 раза слабее, чем то же свойство элегаза. Кроме прочего, он пожаробезопасен, так как относится к негорючим веществам, и обладает охлаждающей способностью.

Когда возникла необходимость отыскать газ для гашения электродуги, стали изучать свойства SF6 (шестифтористой серы), 4-хлористого углерода и фреона. В испытаниях победила SF6

Перечисленные характеристики сделали элегаз максимально подходящим для применения в электротехнической сфере, в частности, в следующих устройствах:

• силовые трансформаторы, работающие по принципу магнитной индукции;
• распределительные устройства комплектного типа;
• линии высокого напряжения, связывающие удаленные установки;
• высоковольтные выключатели.

Но некоторые свойства элегаза привели к тому, что пришлось усовершенствовать конструкцию выключателя. Основной недостаток касается перехода газообразной фазы в жидкую, а это возможно при определенных соотношениях параметров давления и температуры.

Чтобы оборудование работало без перебоев, необходимо обеспечить комфортные условия. Предположим, для функционирования элегазовых устройств при -40º необходимо давление не более 0,4 МПа и плотность менее 0,03 г/см³. На практике при необходимости газ подогревают, что препятствует переходу в жидкую фазу.

Технические характеристики

В таблице приведены технические характеристики выключателей ВГТ — 110 кВ. Таблица 5.1 – Основные технические данные выключателя ВГТ — 110 кВ

Параметр	Допустимое значение
Номинальное напряжение	110 кВ
Время отключения	0,035 с
Номинальный ток	2500 А
Рабочее напряжение (максимальное)	126 кВ
Максимальный ток отключения	40 кА
Пауза при АПВ	0,3 с
Ток КЗ (максимальный)	100 кА
Время протекания тока КЗ	3 с
Утечка элегаза за 12 месяцев	0,8 %
Напряжение подогревательных устройств	220 В
Тип привода	Пружинный
Длина пути утечки	270 см
Масса элегаза	6,3 кг
Количество приводов	1
Масса выключателя	1700 кг
Срок до планового ремонта	12 лет
Срок эксплуатации	25 лет

Принцип действия приводных механизмов

     Пневматический привод работает за счет давления сжатого воздуха, перемещающегося из одной камеры в другую, приводя в движение поршни, которые в конечном итоге оказывают давление на изоляционную тягу. Изначальный командный импульс передается на электромагниты (включения или отключения), которые втягивая сердечники, открывают доступ сжатого воздуха к поршневым камерам.

     Гидравлический привод работает за счет давления жидкости, создаваемого насосной станцией небольшой мощности. Управление происходит посредством гидравлического сигнала (увеличение давления). Таким образом, приводится в действие ряд клапанов, которые передают движение на изоляционную тягу, а она в свою очередь приводит в действие подвижной контакт элегазового выключателя. Обратный ход механизма осуществляется путем снижения давления жидкости.

     Пружинный привод имеет самую простую схему работы, которая основана на свойствах пружины. Действие такого устройства основано чисто на механических узлах. Мощная пружина фиксируется при определенных параметрах сжатия. С помощью контрольной рукояти фиксация устраняется и пружина, разжимаясь, приводит в движение тягу. Некоторые механизмы дополняются гидравлическими системами для более надежной фиксации.

Принцип действия

В основу работы выключателя положен принцип гашения электродуги скоростным потоком сжатой воздушной смеси, подаваемого в дутьевые каналы. Под воздействием воздушного потока столб разряда растягивается и направляется в дутьевые каналы, где окончательно гасится.

Конструкции дугогасительных камер отличаются как взаимным расположением дутьевых каналов, так и размыкающихся контактов. По этому признаку следующие схемы дутья:

1. Продольная продувка через металлический канал.
2. Продольная продувка через изоляционный канал.
3. Двухстороння симметричная продувка.
4. Двухсторонняя ассиметричная.

Схемы дутья Из представленных вариантов наиболее эффективен последний.

Устройство и виды элегазовых выключателей

Эти системы предназначены для оперативного контроля состояния высоковольтных линий электропередач. Они очень похожи на масляные, но имеют иную рабочую среду — принцип действия основан на свойствах соединения газов вместо масла. В качестве среды используется SF6 (шестифтористая сера).

Преимущество элегаза — неприхотливость. Если масляным моделям требуется особый уход, периодическая замена масла и очистка, то элегазовые с такой проблемой не сталкиваются. Кроме того, газ долговечен: он не деградирует со временем и почти не вредит механическим элементам выключателя.

Элегазовые выключателя (далее ЭВ) бывают двух видов:

• баковый;
• колонковый ЭВ.

Колонковые ЭВ применяют в сетях 220 В, это стандартные однофазные выключатели. Они состоят из двух связанных между собой частей:

• дугогасительная;
• контактная часть.

Обе имеют одинаковые размеры и объем.

Баковые ЭВ меньше. В их состав входит один из видов, рассмотренных ниже приводов. Распределение привода идет на несколько фаз, благодаря чему устройство мягко изменяет уровень напряжения. Еще одно достоинство баковых — большая допустимая нагрузка, что достигается наличием встроенного трансформатора.

Привод здесь — одновременно и регулятор: он обеспечивает включение/разрыв потока электричества и поддержания электродуги. Выделяют следующие типы приводов ЭВ:

• пружинно-гидравлические (ППРГ);
• более простые пружинные (ППРМ).

Обычно привод монтируется на низкой опоре или у земли, чтобы обслуживающий персонал мог легко до него добраться и отрегулировать. Деталь состоит из:

• включающего механизма;
• устройства расцепления;
• фиксирующей защелки.

Пружинные надежны и устроены весьма просто, в них используется лишь несложная механика. При вводе в эксплуатацию устанавливается определенное сжатие пружины, а после смещения контрольного рычага происходит ее распрямление с дальнейшим размыканием контактов. Этот тип ЭВ часто служит стендом для презентаций поведения шестифтористой серы под действием электрического поля.

Пружинно-гидравлическое элегазовое оборудование имеет гидравлическое управление. Оно дороже, но эффективнее, поскольку способно самостоятельно менять позицию фиксатора.

Помимо конструкции, различают виды ЭВ по принципу прерывания электрической дуги:

• вращающие;
• воздушные (автокомпрессионные) ЭВ;
• продольного дутья;
• аналогичные предыдущему пункту, с разогревом газа.

Все внутренние компоненты ЭВ размещены в заполненной элегазом емкости. Контроль работы осуществляется дистанционно, с помощью электроники, или механическим способом вручную. Схема расположения всех компонентов типичного ЭВ:

Такие особенности приводят к довольно крупным габаритам приборов. Отметим, что сугубо ручное управление актуально для маломощных образцов, в других случаях прибегают к:

• механическому контролю;
• грузовому управлению;
• пружинному;
• электромагнитному способу;
• пневматическому.

Но практически везде предусмотрен аварийный ручной рычаг.

Электромагнитный привод нуждается во внешнем питании, поэтому такой ЭВ подключают к источнику тока на 220 В и 58 А. Система весьма надежна и успешно эксплуатируется в неблагоприятных условиях. У пневматического, рабочим узлом выступает цилиндр с поршнем. Действие сжатого воздуха обеспечивает высокую скорость срабатывания.

Правила подключения и обслуживания ЭВ

Все действия, касающиеся монтажа, включения/выключения, ремонта и обслуживания элегазовых устройств, подчиняются строгим правилам, которые регламентированы ПУЭ 1.8.21.

Для подключения установки необходимо проверить наличие минимального давления в газонаполненной камере, иначе выключатель выйдет из строя. Чтобы предотвратить повреждения, установлена сигнализация, которая срабатывает при критическом понижении параметров давления. Уровень давления можно отследить с помощью манометра.

В шкафу привода установлены нагревательные элементы, эффективно препятствующие возникновению конденсата на элементах механизма. Оператору необходимо следить, чтобы нагреватели постоянно находились во включенном состоянии.

Осмотр установки производится каждый день в светлое время суток и примерно 2 раза в месяц в темное время суток. Если произошло аварийное отключение по одной из причин, требуется внеплановый осмотр. В процессе осмотра выключателя необходимо проверить наружную защиту, удалить загрязнения, исправить повреждения. Если нагреваются контакты, следует выяснить причину.

При наличии треска, подозрительного шума нужно выявить источник. Металлическая монтажная конструкция одновременно является частью заземляющего контура, поэтому следует проверять ее целостность.

Обязательно снимаются показатели манометра. Давление должно соответственно норме, рассчитанной производителем. Необходимо проверить исправность регулирующих и контролирующих приборов, а при выходе из строя одного или нескольких элементов принять меры – совершить замену или отправить в ремонт.

Если давление газа уменьшилось, следует пополнить камеру элегазом. Изоляция в чистке не нуждается, так как конструкция полностью герметична.

Правила обслуживания элегазового выключателя

Обслуживание элегазовых выключателей регламентируется Правилами устройства электроустановок (ПУЭ) 1.8.21.

При подключении системы следует проверить присутствие в баке минимального давления — без этого прибор сломается. Во избежание предупреждений конструкцией предусмотрена сигнализация, предупреждающая о критическом значении давления. Имеется также манометр для визуального контроля.

Шкаф привода содержит не позволяющие возникнуть конденсату на ответственных механизмах нагревательные элементы. Оператор ЭВ обязан следить за постоянной работой нагревателей и не допускать их выключения.

При осмотре ЭВ следует:

• проконтролировать состояние внешней защиты;
• убрать загрязнения при их наличии;
• устранить повреждения;
• выяснить и устранить причину нагрева контактов при наличии такового;
• если обнаружены посторонние шумы и треск — выявить их источник;
• проверить целостность металлической опорной рамы, поскольку она одновременно и часть контура заземления;
• снять показания манометра и сверить их с указанными производителем паспортными данными;
• проверить, исправны ли приборы управления и контроля, отремонтировать или заменить вышедшее из строя

При падении давления газа его запасы в камере пополняется.

Элегазовые выключатели 110 кв, 220 кв

Для гашения электрической дуги часто используются различные газовые смеси. Элегазовые выключатели 110 кВ и 220 кВ работают именно по такому принципу и могут использоваться для работы в аварийных ситуациях.

Конструкция и виды

Элегазовые высоковольтные выключатели – это устройства оперативного управления для контроля высоковольтной линии энергоснабжения. Данные устройства имеют очень похожую конструкцию с масляными, но при этом, используют для гашения дуги не масляную смесь, а соединение газов. Зачастую это сера. Масляные выключатели требуют за собой особого ухода: по нормам необходимы периодическая замену масла и очистка рабочих контактов. Элегазовые в этом не нуждаются. Главное достоинство элегаза в его долговечности: он не стареет и минимально загрязняет механические части устройства.

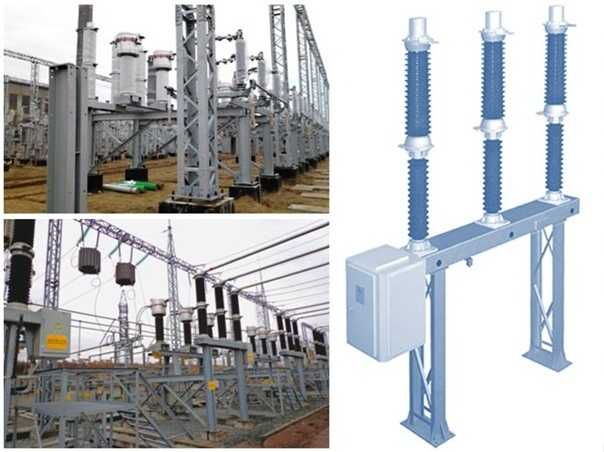

Фото – высоковольтное оборудование

1. Колонковые (HPL 245B1, MF 24 Schneider Electric);
2. Баковые (ABB 242PMR, DT2-550 F3 – производитель Areva).

Колонковый элегазовый выключатель представляет стандартное отключающее устройство, работающее только на одну фазу (например, LF 10 от Шнайдер Электрик). Он используется для сети 220 кВ. Конструктивно состоят из двух систем: контактной и дугогасительной. Обе они располагаются в емкости, наполненной элегазом. Могут быть как ручными (контроль производится исключительно механически) или дистанционными. Из-за такого разделения они имеют довольно большие габаритные размеры.

Баковые имеют меньшие габариты, их дополняет привод ППРМ 2 для элегазового выключателя. Привод распределяется на несколько фаз, что позволяет обеспечить мягкое регулирование напряжения (включение и выключение). Также их достоинство в том, что они могут переносить большие нагрузки благодаря встроенному в систему трансформатору тока.

Помимо конструктивных особенностей, выключатели элегазового типа классифицируются по принципу гашения дуги:

1. Автокомпрессионные или воздушные;
2. Вращающие;
3. Продольного дутья;
4. Продольного дутья с дополнительным разогревом элегаза.

Принцип работы и назначение

Элегазовые выключатели высокого напряжения работают за счет изоляции фаз друг от друга посредством элегаза. Когда срабатывает сигнал о том, что нужно отключить электрооборудование, контакты отдельных камер (если устройство колонковое) размыкаются. Таким образом, встроенные контакты образуют дугу, которая помещена в газовую среду. Она разлагает газ на отдельные компоненты, но при этом и сама снижается из-за высокого давления в емкости. Если система установлена на низком давлении, то используются дополнительные компрессоры для нагнетания давления и создания газового дутья. Для выравнивания тока дополнительно используется шунтирование.

Отдельно нужно сказать про модели бакового типа. Их контроль выполняется приводами и трансформаторами. Приводной механизм для этой установки является регулятором: он необходим для включения, выключения электрической энергии и удержания дуги (при надобности) на определенном уровне. Приводы бывают:

Пружинный имеет очень простой принцип действия и высокий уровень надежности. В нем вся работа выполняется только за счет механических деталей. Пружина зажимается и фиксируется на определенном уровне, а при изменении положения контрольного рычага она разжимается. На основании его принципа работы часто готовится научная презентация действия шестифтористой серы в электрической среде.

Современные пружинно-гидравлические приводы помимо пружины дополнительно оснащены гидравлической системой управления. Они считаются более эффективными, т. к. пружинные механизмы могут сами поменять положение фиксатора.

Достоинства элегазовых выключателей:

1. Универсальность. Данные выключатели используются для контроля сетей с любым напряжением;
2. Быстрота действия. Реакции элегаза на наличие электрической дуги происходят за доли секунды, это позволяет обеспечить быстрое аварийное отключение подконтрольной системы;
3. Подходят для эксплуатации в условиях пожароопасности и вибрации;
4. Долговечность. Контакты, соприкасающиеся с элегазом, практически не изнашивают, газовые смеси не нуждаются в замене, а у наружной оболочки высокие показатели защиты;
5. Подходят для отключения переменного и постоянного тока высокого напряжения, в то время, как их аналоги – вакуумные модели не могут использоваться на высоковольтных сетях.

Конструктивные различия устройств

     Различают три вида высоковольтных выключателей с использованием электротехнического газа:

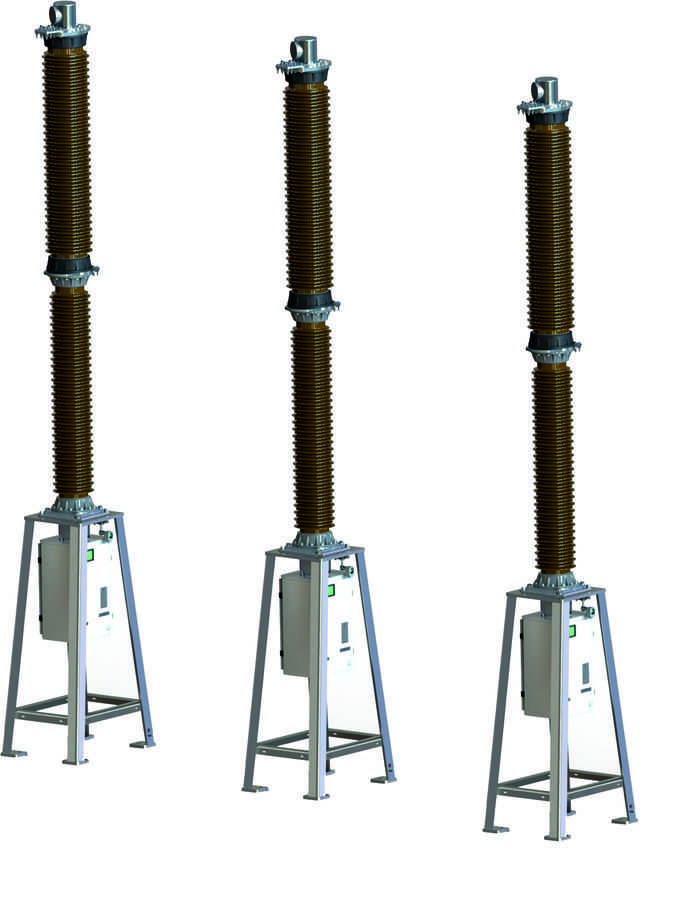

     Колонковые – имеют вид вертикальных наборов изоляторов (два или более), представляющих колонны – полюсы. В верхнем элементе располагается дугогасящее устройство, а нижний является опорным и служит диэлектрической прослойкой между аппаратом и металлической рамой. Рама может быть индивидуальной для каждого полюса, а может быть общей для всех трех. Внутри нижнего элемента находится рычаг (изоляционная тяга), передающий движение от приводной системы на подвижный контакт выключателя.

     Баковые – изготовлены в виде металлической емкости цилиндрической формы, сверху которой размещаются два изолятора, являющиеся вводами высокого напряжения. Устройство для погашения электрической дуги помещено в металлическую емкость, заполненную элегазом.

      Комбинированные – совмещают две предыдущие модели, то есть металлический бак с двумя рядами фарфоровых изоляторов. Один из них содержит дугогасящее устройство. Во втором изоляторном ряду находится встроенный токовый трансформатор.

      Электрические дуговые разряды приводят к возникновению в элегазе вредных для человеческого организма примесей. Их образование может увеличиваться из-за присутствия частиц кислорода или водяных паров. Этот факт способен понизить электроизоляционные параметры аппарата, поэтому в верхней части первого изоляторного ряда, помещается фильтр для вбирания влаги и продуктов газового распада.

ВЭБ-110

Производитель: ЗАО Энергомаш (Екатеринбург)-Уралэлектротяжмаш Номинальное напряжение, кВ: 110 Наибольшее рабочее напряжение, кВ: 126 Номинальный ток, А: 2500, 3150 Номинальный ток отключения, кА: 40 Циклов ВО, при номинальном токе: 5000 Циклов ВО, при токе КЗ: 20 Ток термической стойкости, кА (с): 40 (3) Собственное время отключения, мс: 35 Полное время отключения, мс: 55 Собственное время включения, мс: 70 Масса, кг: 2660 Элегазовый выключатель ВЭБ-110 баковый. Имеет пружинный привод типа ППрК-2000СМ и встроенные трансформаторы тока. Выключатели изготавливаются в климатических исполнениях У1*, УХЛ1* и УХЛ1. Снабжены устройствами электроподогрева полюсов, которые при понижении температуры окружающего воздуха до -25°С автоматически включаются и отключаются при температуре минус 19 : 22°С. Контроль утечки элегаза из полюсов выключателя осуществляется при помощи электроконтактных сигнализаторов плотности. Полюсы выключателя ВЭБ-110 снабжены аварийной разрывной мембраной.

Ток включения, кА:

начальное действующее значение периодической составляющей

Сквозной ток короткого замыкания, кА:

начальное действующее значение периодической составляющей

Номинальное относительное содержание апериодической составляющей, %, не более

Ток ненагруженных линий, отключаемый без повторных пробоев, А, не более

Ток одиночной конденсаторной батареи с глухозаземленной нейтралью, отключаемый без повторных пробоев, А

Отключаемый индуктивный ток шунтирующего реактора, А

Отключаемый ток намагничивания ненагруженных трансформаторов, А

Расход элегаза на утечки в год, % от массы элегаза, не более

Давление элегаза, МПа абс:

давление заполнения (номинальное)

давление предупредительной сигнализаций warning pressure

давление блокировки (запрет оперирования или отключение выключателя с запретом на включение)

количество на фазу, шт

для приборов измерения и учета электроэнергии

для приборов релейной защиты

номинальный первичный ток, A

200, 300, 400, 600 или 500; 1000; 1500; 2000 или 1000; 1500; 2000; 2500

номинальный вторичный ток,

Количество электромагнитов управления в приводе:

Диапазон рабочих напряжений электромагнитов управления, % от номинального значения:

Номинальная величина установившегося значения постоянного тока, потребляемого электромагнитами управления, А,

при напряжении 110 В

при напряжении 220 В

Количество коммутирующих контактов для внешних вспомогательных цепей

11 НО + 12 НЗ + 2 проскальзывающих

Ток отключения коммутирующих контактов для внешних вспомогательных цепей при напряжении 110/220 В, А:

переменного тока ac

постоянного тока dc

Мощность электродвигателя завода включающих пружин, кВт

Номинальное напряжение электродвигателя завода включающих пружин, В:

трехфазного переменного тока

постоянного или однофазного переменного тока

Время завода включающих пружин, с, не более

Напряжение переменного тока подогревательных устройств, В

Мощность подогревательных устройств, Вт:

основного (автоматически включаемого при низких температурах)

основного (автоматически включаемого при низких температурах)

Масса элегаза, кг

* По дополнительному заказу могут быть изготовлены трансформаторы тока с другими параметрами, в том числе с большими нагрузками и т.п. * * Допускается питание электромагнитов управления выпрямленным током, например, от блоков БПТ-1002, БПНС-2, а также БПЗ-401 с блоками конденсаторов БК-403.

Условия эксплуатации выключателя.

Предназначены для эксплуатации в открытых и закрытых распределительных устройствах в сетях переменного тока частотой 50 Гц с номинальным напряжением 110 кВ в районах с умеренным и холодным климатом при следующих условиях:

• окружающая среда – невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Содержание коррозионно-активных агентов по ГОСТ 15150 (для атмосферы типа II);
• верхнее рабочее значение температуры окружающего выключатель воздуха составляет 40°С;
• нижнее рабочее значение температуры окружающего выключатель воздуха составляет: для климатического исполнения У1* — минус 40°С, для исполнения УХЛ1* — минус 55°С, для исполнения УХЛ1 – минус 60°С;
• Гололед с толщиной корки льда до 20 мм и ветре скоростью до 15 м/с, а при отсутствии гололеда — при ветре скоростью до 40 м/с.
• Тяжение проводов в горизонтальном направлении — не более 1250 Н.

При заказе возможна поставка выключателей:

• с внешней изоляцией для работы в условиях III (фарфоровые вводы) и IV степени загрязнения по ГОСТ 9920-89 (фарфоровые и полимерные вводы);
• в климатическом исполнении Т1 (верхнее рабочее значение температуры окружающего воздуха плюс 55°С).

Требования к автоматическим выключателям специального исполнения

Работа в тропическом климате

Автоматические выключатели и дополнительные элементы климатического исполнения Т, ТВ, ТС (тропического, тропического влажного и тропического сухого) испытываются в соответствии со стандартом ИЭК 60068-2-30 путём выполнения 2 рабочих циклов при 55 °C. Конструктивно пригодность выключателей для эксплуатации в жарком и влажном климате обеспечивается благодаря:

• литому изолирующему корпусу, изготовленному из синтетических смол, армированных стекловолокном;
• антикоррозионной обработке основных металлических частей;
• оцинковыванию Fe/Zn 12 (ISO 2081) с защитным слоем, не содержащим шестивалентного хрома, с такой же коррозионной стойкостью согласно требованиям стандарта ISO 4520, класс 2c;
• применению специальной защиты от конденсатообразования для электронных расцепителей и соответствующих аксессуаров.

Устойчивость к ударному воздействию и вибрации (морское исполнение)

Автоматические выключатели климатического исполнения М выдерживают влияние вибраций, вызванных механическими или электромагнитными воздействиями, величина которых регламентируется стандартом ИЭК 60068-2-6, а также техническими условиями следующих организаций:

• RINA;
• Det Norske Veritas;
• Bureau Veritas;
• Регистр Ллойда;
• Germanischer Lloyd;
• Nippon Kaiji Kyokai;
• Korean Register of Shipping;
• ABS;
• Российский морской регистр судоходства.

Согласно стандарту ИЭК 60068-2-27, автоматические выключатели также испытываются на стойкость к ударным воздействиям до 12 g в течение 11 мс.

Автоматические выключатели с защитой по току в нейтрали

Исполнение автоматических выключателей с защитой по току нейтрали используется в особых случаях, когда присутствие третьей гармоники на отдельных фазах может привести к очень высокому току в нейтрали. Среди обычных областей применения: установки с нагрузками, имеющими высокие гармонические искажения (тиристорные преобразователи, компьютеры и электронные устройства в целом), системы освещения с большим количеством флуоресцентных ламп, системы с инверторами и выпрямителями, системы бесперебойного электроснабжения (UPS), а также системы для регулирования скорости электродвигателей.

Литература

• Аметистов Е.И. Основы современной энергетики под общей редакцией чл.-корр. РАН Е.В. Аметистова — М.: Издательство МЭИ, 2004.- 822с.
• Неклепаев Б.Н. Электрическая часть электростанций и подстанций / Б.Н. Неклепаев, И.П. Крючков – М.:Энергоатомиздат,1989.- 605с.
• Полтев А. И. Конструкции и расчёт элегазовых аппаратов высокого напряжения. — Л.: Энергия, 1979. -240 с.;
• Электрические аппараты высокого напряжения/ Под редакцией Г. Н. Александрова. — Л.: Энергоатомиздат, 1989. — 344 с.;
• Справочник по электрическим аппаратам высокого напряжения/ Под редакцией В. В. Афанасьева. — Л.: Энергоатомиздат, 1987. — 544 с.;

Это интересно: Обзор линейки светодиодных ламп Ecola (Экола)

Выводы

Вакуумные выключатели с номинальным напряжением 6, 10 и 35 кВ являются одним из наиболее востребованных сегодня типов коммутационного оборудования высоковольтных сетей. Они более надежны в эксплуатации, долговечны и безопасны для обслуживающего персонала и окружающей среды. Вакуумные выключатели от других видов устройств отличаются относительной простой и надёжной структурой. Поэтому этот вид оборудования служит длительное время без особых нареканий.

Ресурс естественного износа определяется числом операций, равным не менее 20000. При условии своевременного производства технического обслуживания этот ресурс возрастает на 5-10%. Между тем, техническое обслуживание ВВ ограничивается небольшим количеством лёгких операций.

Tags: бра, верхний, вид, вред, выключатель, генератор, дом, , емкость, замена, как, конструкция, , магнит, магнитный, монтаж, нагрузка, напряжение, номинал, принцип, провод, пуск, , работа, размер, регулятор, ремонт, ряд, система, средство, срок, тен, тип, ток, токовый, трансформатор, , установка, фильтр, щит, эффект

Выводы и полезное видео по теме

Как устроены элегазовые выключатели, по какому принципу происходит гашение дуги и какие бывают виды устройств, вы можете узнать из полезного и информативного видео.

Обзор элегазовых выключателей с описанием устройства и принципа работы:

Особенности конструкции установок:

Как производится монтаж выключателя:

Для работы высоковольтных сетей в нормальных и аварийных режимах используют элегазовые выключатели. Они выходят с заводского конвейера в полной эксплуатационной готовности и предназначены для работы в разнообразных климатических зонах, от тропической до холодной, поэтому активно применяются промышленными компаниями различных стран.
