Электрическое отопление
Чаще всего в гараже нет никакого отопления – здесь оно и не нужно, так как машина может спокойно вынести любой холод. Но если в гараже постоянно находятся и работают люди, нужно создать благоприятные условия для длительного их нахождения. Проще всего решить проблему отопления с помощью электрических обогревателей. Вот их основные достоинства:
В качестве обогревателя для гаража вполне можно использовать электрическую теплопушку.
- Быстрый запуск – достаточно подключить обогреватель в розетку, и через некоторое время в гараже станет тепло;
- Большой выбор моделей – от тепловых пушек до конвекторов;
- Не нужно возиться с топливом – достаточно простой розетки.
Есть и определенные недостатки:
- Высокое потребление электроэнергии – одно дело, когда тепло нужно раз в неделю, и совсем другое, когда оно нужно каждый день и по несколько часов;
- Отсутствие экономичности – как правило, гаражи не утеплены, поэтому затраты будут высокими;
- Низкая эффективность – электрообогреватели хороши для жилых помещений, а в условиях продуваемого всеми ветрами гаража эффекта можно и не дождаться.
Самая эффективная электрическая печка для гаража – это мощный тепловентилятор, который обеспечит почти мгновенную подачу тепла и порадует своей надежностью. Также здесь можно установить инфракрасные обогреватели, греющие не воздух, а окружающие предметы. Но эксплуатация всех этих приборов неминуемо приведет к повышенным расходам на электроэнергию. Выходом из ситуации станут самодельные печи.
Эксплуатация печи Бубафоня
Основные моменты, на которые следует обратить внимание перед установкой печки бубафони:
если вы планируете установить печь бубафоню на опилках, в помещении следует организовать отличную вентиляцию. При этом необходимо помнить, что оборудование остывает очень быстро
Соответственно, рекомендуется обложить печь кирпичом или обработать ее поверхность глиняным раствором;
важно учитывать тот факт, что печь способна нагреваться до значительных температур. Поэтому важно тщательно подобрать место, где будет расположена Бубафоня;
дымоход такой конструкции должен быть разборным. Это упростит очищение детали
Это упростит очищение детали
Если же не обратить внимания на данный момент, то уход за бубофоней усложнится, что может негативно сказаться на тяге.
Это упростит очищение детали. Если же не обратить внимания на данный момент, то уход за бубофоней усложнится, что может негативно сказаться на тяге.
Поскольку эта печь относится к конструкциям долгого горения, для ее использования подойдет практически любое твердое топливо.
Однако, необходимо помнить, что сырье влияет на длительность автономной работы котла и его КПД.
В качестве топлива могут применяться:
- Уголь. В данном случае автономная работа наблюдается в течение 50-60 часов. У такого топлива есть существенный недостаток – образование большого количества сажи. Из-за этого придется регулярно чистить топку и дымоход.
- Опилки часто используются при эксплуатации бубафони. В таком случае необходимо добавить 25-30% процентов дров и позаботиться о большей тяге.
- Наиболее оптимальный вариант для бубафони – это дрова. В процессе их сгорания сажи практически нет. Благодаря длительному тлению выделяется много газа. Главное – проследить за тем, чтобы древесина была сухой.
Заправленную древесным топливом печь разжечь достаточно просто: нужно плеснуть в воздуховод немного горючей жидкости, а затем бросить туда спичку или горящую бумагу.
Но в случае заправки углем такой способ не даст никакого результата.
В такой ситуации применяют чуть более сложную технологию:
- Уголь засыпают до начала загрузочного проёма, далее на 2/3 высоты проёма поверх угля накладывают мелко наколотую сухую древесину.
- Древесное топливо поджигают и закрывают дверцу.
- Когда древесина превратится в пылающие угли, необходимо открыть дверцу и добавить угля, доведя его уровень до верха загрузочного проёма. Заслонку в воздуховоде при этом полностью открывают.
- Через 30–60 мин, когда печь начнёт раскаляться (все это время за ней необходимо наблюдать), заслонку в воздуховоде нужно перевести в рабочий режим.
Тепловой агрегат нуждается в повышенном внимании только в первый период после начала эксплуатации. Это необходимо, чтобы понять все особенности именно конкретной печи.
Для этого:
- После запуска нужно сжечь несколько закладок топлива различной влажности, чтобы определить время полного сгорания. Но также можно получить информацию о потребном его количестве при различных режимах горения. Дымоход лучше сделать разборным для облегчения его чистки.
- В помещении с печью должен быть огнетушитель и ящик с песком.
- Нужно регулярно осматривать печь на предмет выявления прогаров и утечек продуктов горения.
Мероприятия по уходу за таким тепловым агрегатом заключаются в следующем:
- В период интенсивной эксплуатации нужно еженедельно сливать конденсат из сборника.
- Перед началом отопительного периода следует очистить дымоход от сажи.
- Не использовать в качестве топлива отходы фанеры, ДСП и прочих материалов с применением синтетических связующих.
Какое топливо подходит
Даже правильно выполненная конструкция, может разочаровать мастера, если в нее загружать «неправильное» топливо. Как показали опыты, лучше всего горят:
- опилки;
- щепа;
- паллеты;
- торфяные брикеты;
- мелкие ветки;
- картон.
Для печи подходит топливо, которое можно хорошо уплотнить под воздействием силы тяжести поршня. Если в печь поместить поленья, расположенные вертикально, то уплотнить их невозможно. Гореть они будут, но при малейшей неисправности дымохода и одном сыром полене, поршень застопорится и возникнет такое явление, как обратная тяга и помещение наполнится дымом. Горизонтально расположенные поленья тоже горят, но все равно слабо и эффект от процесса далек от желаемого.
Преимущества и недостатки печи
Простая с виду печка соединяет в себе множество важных достоинств, среди которых нужно обязательно отметить следующие моменты:
- Предельная простота конструкции. Со сборкой бубафони может справиться практически любой желающий.
- Экономичность. В зависимости от объема топливника и качества сырья бубафоня может работать на одной загрузке до нескольких суток.
- Неприхотливость в уходе и обращении. После розжига топлива бубафоню можно на долгое время оставлять без присмотра и уходить по своим делам (но лучше, все-таки, периодически проверять состояние агрегата), а весь уход за печкой сводится к периодической прочистке зольника и дымохода.
- Для сборки бубафони не нужны никакие дорогостоящие и труднодоступные материалы. Будет достаточно бака, крышки, нескольких труб и различных простых металлических изделий.
- Печь прекрасно справляется со своей главной задачей даже в очень сильные морозы.
- Бубафоню можно использовать для обогрева жилого дома, теплицы, гаража, дачного домика и прочих объектов.
- Агрегат характеризуется высоким показателем пожарной безопасности – в его конструкции нет отверстий для выхода открытого пламени.
Несмотря на очевидные плюсы, есть у этой печки и недостатки:
Еще один важный недостаток – не самый привлекательный вид.
Если бубафоню использовать в техническом помещении – в гараже, теплице, на даче, то особо беспокоиться не о чем. Как есть, так есть.
Ну а если хотите с ее помощью отапливать дом, то придется прятать ее где-то в котельной, подвале, в пристройке.
Можно еще ее облагородить. Например, обложить кирпичом. Этим, кстати, вы намного повысите комфортность нахождения рядом с печкой: кирпич погасит большую часть жесткого излучения, смягчит его, и станет своеобразным аккумулятором тепла: кирпич нагреется, а затем, когда печь погаснет, будет, постепенно остывая, отдавать накопленное тепло.
Устройство и принцип работы
Оригинальное название печь Бубафоня получила по имени ее конструктора, умельца Афанасия Бубякина. За основу своей конструкции он взял пиролизный котел «Strоpuva» производящегося в Литве. Мастер упростил устройство печи, поэтому каждый народный мастер сможет изготовить ее самостоятельно. Самодельная пиролизная печь быстро завоевала популярность, благодаря высокому КПД, сочетающемуся с простотой изготовления.

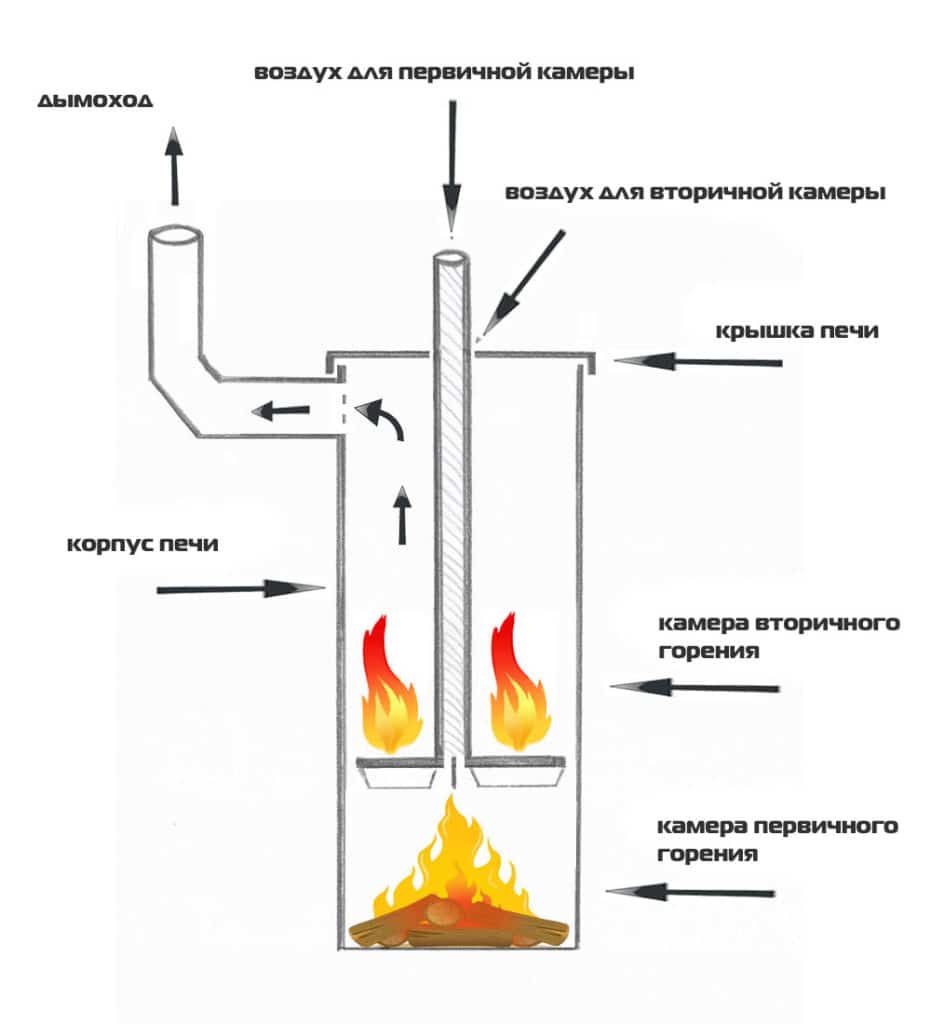

Перед детальным описанием конструкции печи стоит рассмотреть принцип ее работы. Топливо в Бубафоне горит по принципу свечи – сверху вниз. Фактически дрова не горят, а постепенно тлеют, выделяя пиролизный газ. За распределение воздуха отвечает поршень в форме стального круга с ребрами и трубой посередине.
Эта деталь делит цилиндрический корпус печи на две камеры:
- нижнюю – сжигания дров;
- верхнюю – камеру сгорания газов.
Основа печи напоминает привычную Буржуйку, КПД которой всего 50 – 60%. При сгорании топлива в любых дровяных печах образуются газы, бесполезно растворяющиеся в воздухе.
В пиролизных котлах эта энергия используется для обогрева помещения. КПД поднимается до 80%. Бубафоня также работает по принципу пиролизного котла.
Это обеспечивает ее конструкция:
- Основа – металлический бак в форме цилиндра. Внизу расположен колосник и входное отверстие для доступа воздуха.
- Для защиты от огня и предотвращения его перемещения по емкости предусмотрен защитный экран. Для регуляции температуры используется заслонка, прекращающая подачу воздуха и горение.
- Важная конструктивная деталь – подавитель. Это металлический круг с наваренными ребрами. Они нужны для создания воздушной прослойки, что позволит увеличить время тления топлива.
- В центре подавителя расположена труба для отвода продуктов горения. На ее торце вмонтирована задвижка, позволяющая регулировать объем подаваемого внутрь камеры горения кислорода или полностью перекрывать его, когда нужно прекратить работу печи.
- Топка печи снабжена крышкой с отверстиями. Это элемент камеры сгорания газов. Они проходят через зазор между стенками корпуса и диском поршня. Полный вывод продуктов горения осуществляет дымоход, присоединенный к верхней части.
Конструкция печи и ее элементы
Печь бубафоня – схема строения
Как изготовить печь бубафоня своими руками? Чтобы ответить на этот вопрос, нужно изучить конструктивное устройство агрегата. Общая конструкция состоит из нескольких главных элементов:
- Цилиндрический корпус с патрубком дымохода;
- Верхняя съемная крышка;
- Прижимное поршневое устройство с воздуховодом;
- Дополнительные элементы – заслонка, ручки, дверцы.
В корпус загружается твердое топливо. Высота корпуса подбирается в диапазоне 3 – 5 диаметров цилиндрической части. Поршень (стальной круг со сквозным отверстием) закрывает топливо и разделяет внутренний объем на две зоны горения. Диаметр прижимного элемента составляет 0,95D, где D – внутренний диаметр топки. Толщина металла поршня имеет значения в зависимости от внутреннего диаметра печи: при 300 мм – 9 мм, 400 мм – 7 мм, 600 мм – 5 мм, 800 мм – 3 мм. В основной топке тлеет топливо, в верхней полой части цилиндра горит пиролизный газ. Через зону пиролизного сгорания по воздуховоду (стальной трубе) проходит воздух для процесса горения. Продукты процесса покидают топку через патрубок дымохода, присоединенный к дымовой трубе.
Поверхность (прижимная) стального круга оптимизируется монтажом воздушных каналов – к нижней плоскости приваривают уголки, швеллеры или гнутые полосы стали, улучшающие аэродинамическое движение воздуха и пиролизных компонентов. Высота каналов составляет величину от 10 до 12 % от D. На выходное отверстие приваривают отбойник с отверстием – он распределяет воздух по поверхности тлеющей закладки. Диаметр подающего воздух канала берут из расчета 0,5 диаметра дымохода.
Расчет диаметра дымохода обязателен ввиду сложной аэродинамики, видной на чертежах печи бубафоня. Чертежи печи бубафоня легко найти в сети. При отсутствии расчета процесс горения будет нарушен, печь перестанет работать.
Площадь сечения дымового патрубка составляет 1,75Q, где Q – тепловая мощность печи, кВт/час. Тепловая мощность составляет произведение массы единичной загрузки топлива на его удельную теплотворную способность, М х А. Теплотворная способность А зависит от вещества топлива и определяется по справочникам.
Масса топлива вычисляется из произведения объема топки V (куб. дм) на насыпную плотность загрузки Н. Насыпная плотность топлива также определяется по справочным материалам. Объем топки принимается с коэффициентом 0,65 от высоты печи и рассчитывается по формуле V = πD2/4хВ, где В – высота устройства.
Получив все расчетные данные, из площади сечения дымового патрубка вычисляется его диаметр.
По величине тепловой мощности определяется количество тепла, производимое агрегатом в зависимости от массы единичной загрузки топлива. Как правило, проектируются печи с циклом загрузки в 12 часов. Тогда часовая мощность составляет Q/12. При выработке 50 кВт теплоты часовая мощность составит 50/12 – 4,16 кВт. Укрупненное значение теплоты, необходимой для отопления помещений с высотой потолка до 2,7 метра и средними показателями тепловой изоляции составляет 80 – 120 Вт на квадратный метр площади. Рассчитанная величина 4,16 кВт обеспечивает качественный обогрев помещения площадью около 40 квадратных метров.
Изготовление печи самостоятельно
Печи бубафоня из газового баллона своими руками изготавливаются просто, но требуют предварительной подготовки. Нужно подготовить инструменты и помещение, изучить чертежи, залить фундамент. Если нужно, то дополнительно проложить прокладку.
Параметры и габариты
Важным является соотношение ширины и высоты. Оптимальным соотношением является 3 к 1
Важно, чтобы ширина была не меньше 30 сантиметров, так как воздух будет слишком быстро уходить, не окисляя топливо
Кроме этого, опирайтесь следующие параметры:
- Толщина стенок. Оптимально 4-5 миллиметром. Тонкие стенки прогорают и требуют ускоренной замены.
- Зазор между дисками и цилиндром. Расчет этого показателя определяется по формуле (0,05 х ширина). Изготавливая печь бубафоня из газовых баллонов своими руками диаметром в 30 сантиметром, мы получим зазор в 1,5 миллиметра.
- Толщина диска. Поршень иметь разную толщину, в зависимости от его ширины. Его расчет происходит по таблице
| Ширина | Высота |
| 30 см | 10 мм |
| 40 см | 8 мм |
| 60 см | 6 мм |
| 80 см | 4 мм |
Разработав чертеж с размерами, вы сможете сделать обогреватель под конкретные материалы и помещение.
Требуемые материалы и инструменты для работы
Невозможно изготовить бубафоню без сварочного аппарата. Поэтому помещение должно иметь хорошую вентиляцию. В теплое время года возможно строить ее на улице. Позаботьтесь о бесперебойном электричестве. При работе будут использоваться объемные предметы — нужно много свободного пространства.
Изготавливая печи бубафоня из газовых баллонов своими руками, нужно заранее позаботиться о котле. Подойдет галлон на 200 литров. Обязательно, чтобы не было следов коррозии. Для удобства желательно сделать опорные ножки и ручки для переноса.
Дополнительный материал:
- сталь листовая для поршня;
- труба для воздухоотвода и дымохода из нержавейки;
- швеллеры;
- смесь для фундамента.
Из инструментов нам понадобится:
- Киянка;
- Струбцина;
- Лопата;
- Инвертор;
- Углошлифовальная машина.
Укладка фундамента
Вся работа по изготовлению фундамента делится на три этапа:
- Подготавливается яма. Требуется выкопать небольшой котлован квадратной формы. Глубина должна быть 20-30 сантиментов.
- Заливка. В яму засыпается щебенку. Сверху завивается бетон.
- После высыхания бетона, поверх строится постамент из кирпичей (для повышения устойчивости).
Монтаж и сборка конструкции. Установка дымохода
Изготавливая печь бубафоня из газовых баллонов своими руками, в первую очередь отделяется колпак. В верхней части сосуда делается разрез. После этого можно приступать к изготовлению поршня.
- В первую очередь вырезается круг из стального листа. Его диаметр должен быть на 4-5 миллиметра меньше ширины баллона, чтобы образованные газы могли спокойно выходить. В середине делаем отверстие для трубы воздухоотвода.
- Свариваем круг и трубу.
- На основание диска привариваем направляющие из швеллера, как на фото.
Для обеспечения качественного отвода дыма, дымоход производится из двух кален. Они свариваются друг с другом под углом в 90 градусов.
Чтобы сделать печь с водяным контуром, вокруг дымохода прокладывается труба от системы водоснабжения.
Ниже представлена схема установки водной рубашки.
Как разжечь «бубафоню»
Снимите колпак и поршень, чтобы был доступ к днищу. Внутрь кладутся дрова горизонтально
Это важно, так как вертикальное положение приведет к пожару
Сверху высыпаются древесные опилки (мелкие ветки) и кладем тряпку, пропитанную жидкостью для розжига. Накрываем поршнем и в трубу кидаем горящую бумагу или ветошь. Через двадцать минут, когда дрова хорошо разгорятся, требуется закрыть задвижку. После этого начинается тление и распространения тепла. До момента полного выгорания топлива, нежелательно открывать задвижку, так как это приведет к резкому падению температуры.
Видео растопки Бубафони:
Общие сведения
Перед тем как самостоятельно изготовить печь бубафоню, необходимо подробно изучить её устройство, а также преимущества и недостатки. Это поможет понять принцип действия и упростить процесс создания печки.
Внутреннее устройство
Печка бубафоня была придумана народным умельцем из Колымы Афанасием Бубякиным. Своё название она получила благодаря никнейму создателя, который он придумал для общения на одном из форумов. В основе своих изделий Афанасий использовал пиролизные котлы литовского производства. Он немного модернизировал их и сделал максимально простыми. Из-за этого изобретение быстро стало набирать популярность и часто применяться в хозяйстве.
Благодаря народному умельцу, каждый желающий может смастерить отопительное устройство своими руками. Печь бубафоня состоит из следующих элементов:
- Корпус. Этот основной элемент конструкции должен иметь цилиндрическую форму. Под него можно приспособить старый котёл, газовый баллон, бочку или огнетушитель.
- Поршень-подаватель. Эта деталь пиролизной печи представляет собой круг, изготовленный из металла. К нижней его части приварены рёбра, позволяющие сформировать дополнительную воздушную прослойку между кругом и сгораемым твёрдым топливом. В центре поршня крепят трубу воздуховода.
- Дымоход. Эта важная деталь используется для вывода продуктов горения за пределы помещения, в котором располагается бубафоня. Чаще всего для дымохода применяют металлическую трубу, диаметр которой может варьироваться в пределах от 15 до 25 см.
- Крышка. В ней обязательно имеется отверстие, которое используется для проведения воздуховода. Крышку дополняет поршень и формирует вторичную камеру сгорания, где происходит процесс воспламенения пиролизных газов.
- Задвижка. С помощью этого элемента конструкции у владельца бубафони есть возможность самостоятельно регулировать подачу кислорода внутрь устройства.
Преимущества и недостатки
Печь длительного горения бубафоня, как и любое подобное устройство, имеет несколько важных преимуществ перед другими отопительными приборами. Благодаря им изделие ценят не только в России, но и в граничащих с ней странах.
Основные достоинства бубафони:
- Простота конструкции. Печь состоит из небольшого количества элементов, поэтому сделать её можно даже в домашних условиях. Для этого нужно иметь сварочный аппарат и владеть навыками работы с ним. Кроме этого, понадобится небольшой опыт изготовления изделий из металла.
- Продолжительные период работы. Пиролизное отопительное устройство может работать круглосуточно, создавая в помещении необходимые температурные условия.
- Универсальность в плане выбора топлива. Бубафоня относится к тем компактным печам, которые могут эффективно работать практически на любом доступном топливе. Идеальным вариантом будет использование деревянных поленьев, угля или опилок. Кроме этого, можно применять различные современные виды (например, пеллеты).
- Низкий расход топлива. Печь может работать на одной закладке дров от 18 до 24 часов. Этот показатель зависит от размеров устройства и количества загружаемого источника энергии.
Среди минусов печи выделяют:
- Бубафоню, как и простую буржуйку, очень трудно чистить от продуктов горения. Для этого нужно использовать специальную технику, которая предусматривает удаление золы через верхнюю часть устройства.
- Низкий коэффициент полезного действия. В большинстве самодельных конструкций этот показатель редко превышает 80%. Это связано с тем, что корпус пиролизного устройства нагревается неравномерно, а также имеет слабую теплоотдачу.
- Непривлекательный внешний вид. Как правило, печь бубафоню изготавливают из старых бочек, баллонов и прочих ёмкостей, которые не отличаются красотой. Кроме этого, конструкция собирается очень грубо.
Устройство печи верхнего горения
Конструкция отопителя данного типа сильно отличается от традиционных дровяных буржуек. Вертикальная печка «Бубафоня» состоит из следующих элементов (смотрим чертеж):
- топливник цилиндрической формы с дверцей зольника и съемной верхней крышкой;
- дисковый груз с распределителями воздуха, приваренный к торцу воздушной трубы;
- колосниковая решетка;
- патрубок подключения дымохода.
Цилиндрическая форма стенок камеры сгорания обусловлена 3 причинами:
- С точки зрения аэродинамики круглая труба всегда лучше профильной. Поднимаясь вдоль стенок, продукты горения равномерно нагревают корпус буржуйки.
- Отсутствуют угловые сварные швы – слабое место любой стальной печи или котла.
- В процессе прогорания остатки топлива не «зависают» по углам, что наблюдается даже у некоторых котлов продолжительного горения.
Верхний торец воздушной трубы оборудован заслонкой для ручного регулирования подачи воздуха в топку. Снизу к ней приделан груз дисковой формы (другие народные названия – блин, поршень). Снизу к диску приварены прямые либо изогнутые распределители воздушного потока. Сама труба проходит сквозь крышку топливника с минимальным зазором 2—4 мм.
Как работает печь длительного горения «Бубафоня»:
- Камеру доверху наполняем твердым топливом – дровами, углем, опилками. Горючее разжигаем прямо сверху, как показано на фото. Затем вставляем в топку поршень, закрываем крышку.
- Открываем заслонку на торце воздуховода. Когда печка разгорится, прикрываем подачу воздуха примерно наполовину.
- Горение происходит в верхней зоне топливной закладки, под блином. Именно туда под воздействием естественной тяги дымохода поступает воздух из трубы. Распределители способствуют лучшему рассеиванию потока.
- Раскаленные газы проходят сквозь зазор между диском и корпусом, отдают тепло стенкам камеры и устремляются в дымоход.
- По мере прогорания дров груз опускается под собственным весом, пока не упрется в колосниковую решетку.
Важная особенность «Бубафони». Поскольку сжигание топлива происходит сверху вниз, зона горения постепенно смещается вслед за поршнем. Стенки вокруг пылающего слоя дров прогреваются максимально (иногда – докрасна), температура остального корпуса гораздо ниже.
Конструкция печи и ее элементы
Печь на опилках долгого горения
Из чего состоит котел длительного горения «Бубафоня»?
- Топливный бак, где непосредственно сжигается топливо.
- Дымоход.
- Прижимной груз.
- Съемная крышка.
Принцип работы такого котла заключается в том, что уложенные в него дрова или другой вид топлива горят сверху. При этом на них давит груз, который постепенно смещается ко дну устройства. Как только закладка топлива кончится, груз достигает металлического дна. Остается только зола.
Все известно, что горение поддерживается за счет кислорода. Так вот в прижимном грузе делается отверстие, и устанавливается труба, через которую свежий воздух будет поступать в зону, где горит пламя. Вся конструкция должна быть герметичной, а единственный выход — это дымоход. Но тут возникает вопрос, как из зоны горения дым выходит наружу? Между прижимным грузом и стенками печи остается небольшой зазор, который и является тем самым выходом.
Как сделать котел своими руками
Сразу оговоримся, что котел длительного горения Бубафоня изготавливается только из металлических деталей. Поэтому, когда встает вопрос его создания своими руками, необходимо иметь навыки работы с болгаркой и сварочным аппаратом. Другого варианта соединения узлов и деталей печи нет.
Как самый простой вариант топливного бака может использоваться обычная металлическая бочка объемом 200 л. Чтобы сделать из нее котел, необходимо верхнюю часть отрезать по линии контура, для чего потребуется болгарка
Самое важное — правильно сделать разметку, по которой будет выполняться разрез. Небольшого отступления от верхней крышки будет достаточно
Теперь в отрезанной крыше посередине делается сквозное отверстие диаметром 100 мм
В самой бочке сбоку делается точно такое же отверстие под дымоход. Крышка убирается в сторону, поскольку понадобится она чуть позже
Теперь в отрезанной крыше посередине делается сквозное отверстие диаметром 100 мм. В самой бочке сбоку делается точно такое же отверстие под дымоход. Крышка убирается в сторону, поскольку понадобится она чуть позже.
Печи бубафоня делаем сами
Теперь переходим к изготовлению прижимного груза. Для этого необходимо листовое железо толщиной не менее 4 мм, труба диаметром 100 мм и длиной выше металлической бочки на 30–50 см, а также несколько швеллеров. Они будут приварены к грузу для создания веса и небольшого зазора между дровами и самим грузом. То есть будет создана зона горения топлива.
Из металлического листа вырезается круг, диаметр которого должен быть чуть меньше диаметра бочки. В нем посередине делается отверстие диаметром 100 мм. Тут же крест-накрест привариваются куски швеллеров.
Обычно четырех кусков швеллера бывает достаточно. Если вы считаете, что вес груза маловат, то можно количество швеллеров увеличить.
Теперь переворачиваем металлический блин с фиксированными к нему швеллерами и с противоположной стороны привариваем трубу диаметром 100 мм. Прижимной груз готов. После этого необходимо к боковому отверстию бочки приварить небольшой патрубок того же диаметра, что и само отверстие. Длина патрубка может быть в пределах 15–20 см.
Собираем котел Бубафоня
Сборка котла
Чтобы собрать всю конструкцию печи в единый прибор, необходимо сначала сделать закладку топлива. Если вы используете дрова, то нужно укладывать их таким образом, чтобы между ними оставалось как можно меньшее пространство. Плотность укладки — залог длительного горения. Но в случае с дровами пространство все равно остается, так что это не самый лучший вид топлива в данном случае.
А вот опилки — идеальный вариант
Единственное, на что необходимо обратить внимание — это их трамбовка. Опилки нужно укладывать послойно и каждый слой плотно трамбовать
Затем поджигается их верхний слой, и выжидается время, чтобы топливо немного прогорело
После этого сверху устанавливается прижимной груз, а поверх него — крышка. Последний элемент должен плотно прилегать к краям котла, чтобы через стык в помещение не проходил дым
Затем поджигается их верхний слой, и выжидается время, чтобы топливо немного прогорело. После этого сверху устанавливается прижимной груз, а поверх него — крышка. Последний элемент должен плотно прилегать к краям котла, чтобы через стык в помещение не проходил дым.
Конечно, перед тем как зажечь топливо, нужно установить дымоход и вывести его за пределы постройки.
«Рубашка» на бубафоню
Такая печь имеет много преимуществ: её дешевизна, лёгкость создания, высокий КПД. Но есть и минус такой конструкции: она подаёт тепло неравномерно. Выходом может быть обдув её вентилятором. Но это неудобно. Для решения данной проблемы и была придумана водяная «рубашка». Для её создания вам нужен будет ещё один цилиндр, у которого диаметр будет больше, чем сам корпус печи.
На проекте хорошо видно размещение водяной «рубашки» на дымоходе и подключение к ней нагрева воды и батареи
По сути, водяная «рубашка» — это своего рода усовершенствование печи, к которому можно подвести отопительное оборудование. «Рубашку» можно установить в двух местах: непосредственно на корпусе и на трубе дымохода. Оба места хорошо нагреваются. Для того чтобы надеть эту самую «рубашку», нужно использовать трубу большего диаметра, чем место, на которое вы собираетесь её одевать. Открытые торцы трубы необходимо хорошенько заварить и вварить в неё входной патрубок и выходной, куда будут подключаться отопительные приборы. Принцип работы прост. Вода проходит через рубашку, нагревается и несёт тепло в помещение.
