Как сделать электрофорную машину в домашних условиях, электростатический генератор хайда

Как это работает — теория

Как сделать электрошокер в домашних условиях

Вращение дисков с металлическими секторами приводит к переносу электрического заряда внутри машины, который хранится в конденсаторах до момента возникновения искры или заряда утечки.

Самые важные части в электрофорном агрегате – нейтрализаторы. Это две перемычки со щетками установленные крестом. Если хотя бы одну из четырех щеток отодвинуть от сегментов, машинка перестает работать. Хотя казалось бы диски вращаются, электризуются трением о воздух и значит электричество вырабатывается.

Нейтрализатор делает следующее: он перетаскивает заряд с одной половинки диска на другую и диск оказывается не просто заряжен, а заряжен избирательно — не по всей плоскости.

Другими словами, диск собирает заряды из воздуха, а нейтрализаторы их перераспределяют. Заряд снимается щеткой, движется по проводнику к противоположной щетке и в тот момент когда напротив сегмента появится сегмент второго диска — перескакивает на него.

Далее этот сегмент подходит к щетке второго нейтрализатора и процесс повторяется, но уже на другом диске. Таким образом происходит кругооборот зарядов между дисками в процессе которого воздух между сегментами ионизируется и разделяется. В результате накачки увеличивается напряжение, кроме того в машинке работает эффект раздвигания обкладок конденсатора, что также способствует увеличению напряжения.

Миниатюрное устройство по созданию таких безвредных молний (но не для микроэлектроники) легко сделать своими руками.

Данный электростатический генератор способен генерировать более 20000 Вольт, но малый ток делает его безопасным для использования без специальных мер предосторожности

Что такое банки Лейдена?

Во многих случаях заряды накапливаются на конденсаторах. Их называют банками Лейдена. После этого возможно воспроизведение намного более сильных разрядов и искр. Внутренние обкладки каждого конденсатора соединяются с кондукторами по отдельности. Щетки, которые касаются секторов дисков, объединены с внутренними обкладками банок Лейдена. Вся конструкция на сегодняшний день монтируется на пластмассовых стойках. Вместе с лейденовскими банками части машины закрепляются на подставке из дерева. Учитывая наглядность конструкции, электрофорная машина своими руками может быть сделана достаточно просто. Даже человек, который не имеет специального технического образования, может ее собрать и эксплуатировать в свое удовольствие.

Как происходит накопление заряда?

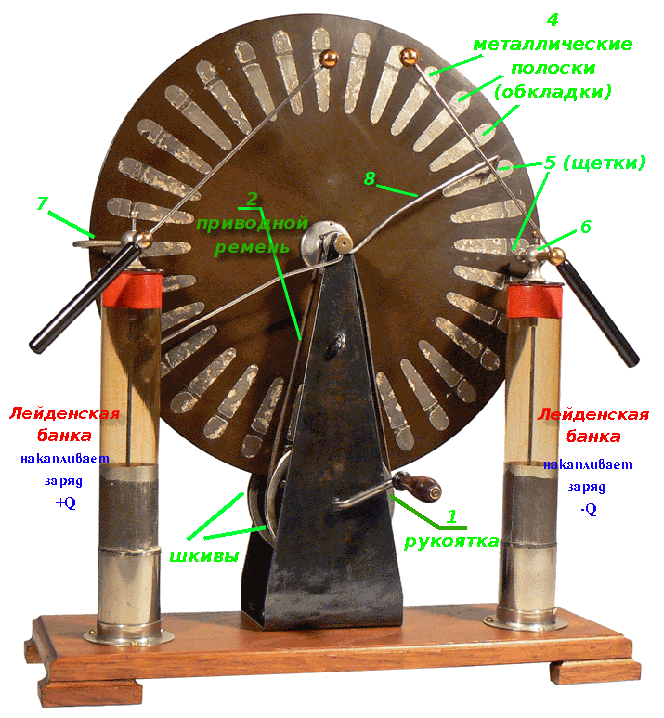

Предположим, что первый круг имеет недостаток свободных зарядов, что в нашем случае означает недостаток свободных электронов в металлических пластинах. При движении второго диска его пластины будут поочередно соприкасаться со щетками на проводнике 8, и, соответственно, на них будет образован избыток свободных носителей зарядов.

Это происходит потому, что пластины с обоих сторон, между которыми расположен диэлектрик (материал дисков), представляют собой плоский конденсатор, но такой конденсатор, обкладки которого двигаются. Электрический заряд на таком конденсаторе индуцируется, или иначе говоря — наводится.

Дальше происходит следующее. Пластины, второго диска, дойдя до щеток контакта 6 отдадут свои электроны в накопитель в виде лейденской банки (конденсатор). Эта лейденская банка будет накапливать заряд -Q

. Затем настанет очередь следующих за ними пластин и так далее. Аналогичный процесс происходит и на первом диске, так как он так же вращается, но в другом направлении. Здесь можно сказать, что свободные носители как бы выкачиваются из другой лейденской банки, тем самым образуя на ней недостаток электронов, а значит ею приобретается заряд+Q .

Чем чаще пластины обоих дисков соприкасаются со щетками на проводниках 6 и 7, тем большее количество зарядов накапливается на них. Лейденские банки, если они установлены, будут заряжаться всё сильнее и сильнее, до тех пор, пока кулоновские силы не начнут противодействовать дальнейшему накоплению зарядов. Это значит, что есть предел накопления, который можно характеризовать также и разностью потенциалов (напряжением) между двумя контактами 6 и 7.

Если же в дальнейшем разрядить оба контакта, накопившие +Q

и-Q , либо друг на друга, либо передать заряд в другую электрическую емкость, то дальнейшее накопление заряда станет вновь возможным.

Вы можете спросить. Откуда берется первоначальный заряд?

Дело в том, что он существует всегда. Любые два проводника, разделенные диэлектриком (газ, жидкость, твердое тело) всегда имеют емкость, и более того, они имеют разность потенциалов, что говорит о наличии на одном таком проводнике большего количества свободных носителей зарядов, чем на другом.

Электрофорная машина Вимшурста является машиной с самовозбуждением, то есть для начала ее работы не требуется подвод какого-либо дополнительного заряда.

принцип действия, как работает, конструкция, устройство и применение

Генератор Вимшурста или электрофорная машина – это индукционный электростатический прибор, созданный как непрерывный источник электрической энергии. В XXI веке используется как вспомогательная техника для демонстрации физических опытов, касающихся различных электрических эффектов и явлений.

Немного из истории изобретения

В 1865 г. физик-экспериментатор из Германии Август Теплер разработал итоговые чертежи электрофорной машины. Одновременно с этим было сделано второе независимое открытие подобного агрегата немецким ученым Вильгельмом Хольцем. Главным отличием прибора была возможность получать большую мощность и разность потенциалов. Хольц считается создателем источника постоянного электрического тока.

Простая начальная конструкция применения электрофорной машины в 1883 г. была усовершенствована Джеймсом Уимсхерстом из Англии. Его модификация используется во всех физических лабораториях для наглядной демонстрации опытов.

Чем и как снять с себя статику

Многочисленные исследования доказывают вред такого поля. От него страдает здоровье человека. При взаимодействии с наэлектризованным предметом может отказать бытовая и производственная техника. Подобное часто становится причиной травмы на предприятии и в быту. Также стоит учесть, что слишком частое прохождение разрядов через тело человека вызывает различные отклонения в слаженной работе организма

Поэтому крайне важно знать, чем снять статическое электричество. Разряды накапливаются на спецодежде, рабочих халатах, обуви

Как снимать статическое электричество — должен знать каждый работник любого производства. Наиболее действенными способами являются:

Заземление оборудования.
Прикосновение человека к заземленной батарее.
Прикосновение к заземленному промышленному трубопроводу.
Использование антистатических покрытий.
Применение антистатического спрея.

Рассмотрим данные методы подробнее. На предприятии обязаны соблюдаться определенные техники безопасности

Особенно важно их применение при взаимодействии с легко воспламеняющими материалами. Любая искра может стать причиной пожара

Поэтому крайне необходимо предотвратить проникновение статического электричества в рабочую зону. Важно повысить проводимость материалов, увеличить устойчивость всех механизмов и снизить скорости обработки используемых предметов. Помните, что создание грамотного заземления и знание, как снять статическое электричество, станут эффективными мерами безопасности на производстве.

Чтобы действовали правила безопасности на производстве, важно:

Повысить устойчивость различных механизмов и блокировать формирование наэлектризованности на рабочем месте.
Защитить работоспособность оборудования металлической сеткой.
Исключить образование разряда.

Различные физические, механические и химические принципы предотвращают либо уменьшают формирование заряда. Улучшить ситуацию можно за счет:

коронирования;
ионизации воздуха;
возвышения рабочей поверхности;
грамотного подбора взаимодействующих материалов.

Вышеуказанное дает полное представление, как снимать статическое электричество в производственных условиях и чем именно ликвидировать заряд.

Большой вред может причинить разряд, который возникает при производстве полупроводниковых материалов. Приборы в цеху могут выйти из строя. Разряд может образоваться и случайно. Причинами подобного часто становятся:

высокая энергия потенциала;
переходной процесс;
электросопротивление контактов.

Ток возрастает на протяжении минимально короткого срока, достигает максимума и затем снижается. Однако разряд может успеть пройти через тело оператора прибора.

Применение электрофорной машины

С 70-х гг. машина Вимшурста не используется для непосредственной добычи электрической энергии. Сегодня она выступает историческим экспонатом, иллюстрирующим историю возникновения и развития научно-технического прогресса и инженерной мысли. Лабораторная демонстрация, для чего создают электрофорную машину, показывает различные явления и эффекты электричества.

Допустимо использование индукционных нейтрализаторов, снимая заряды с жидких диэлектриков, например нефти. На любом производстве в воздухе получить искру опасно, это может привести к пагубным последствиям, задымлению и даже взрыву.

История открытий и исследований в области электричества имеет тесную связь с применением различных конструкций и устройств для получения электрических зарядов. Свою роль в научных изысканиях сыграла электрофорная машина, действие которой основано на возбуждении электричества благодаря индукции.

Сборка машины Вимшурста

В этом видео уроке будем собирать электрофорную машину, которая представляет из себя генератор . В начале рассматриваются общие вопросы по назначению и конструкции этой машины, потом подробно показаны все шаги по ее изготовлению своими руками.

Что представляет из себя электрофорная машина?

Устройство состоит из основания, на котором крепятся ее детали. Также в ее состав входят две стойки с осями, на которых крепятся два диска с металлизированным покрытием. Имеются также две лейденские банки, которые являются, по сути, конденсаторами или накопителями заряженных частиц. Разрядники, которые функционируют по мере накопления заряда конденсаторов, съемники заряженных частиц с передней и с задней стороны дисков. Диски приводятся в движение при помощи ременной передачи. Мы крутим ручку и за счет этого происходит вращение дисков.

Первые генераторы статического электричества были одновременно изобретены в Германии в одно и то же время Августом Теплером и, независимо от него, Вильгельмом Гольцем. Принцип работы электрофорной машины. Поскольку диски вращаются относительно друг друга в противоположные стороны, они создают положительные и отрицательные заряды. При вращении дисков по мере накопления зарядов происходит разряд.

Авторы видео решили изготовить данную машину, которую можно повторить своими руками в обычных домашних условиях. На сайтах в интернете есть несколько примеров создания такого генератора, но данная конструкция будет иметь двигатель.

Сначала были сделаны чертежи будущей машины. В первую очередь были рассчитаны параметры диска. После проделанной предварительной работы приступили к созданию устройства.

Основные детали

Машина будет состоять из следующих элементов. Это 2 диска, которые будут вращаться в противоположные стороны, они будут сделаны из CD-дисков. Два двигатель от компьютерного кулера, которые будут приводить их в движение. Диск будет приклеен двухсторонним скотчем на ротор мотора. Сам двигатель крепится к стойке. Стойки будут сделаны из оргстекла. Также будут использованы лейденские банки. Это пустая металлическая емкость, от которой идет один контакт, далее полистироловый диэлектрик и латунный контакт.

Изготовление электрофорной машины

Для начала нужно снять покрытие с диска, чтобы получить прозрачную заготовку. Для этого используем канцелярский нож. Для создания рабочего диска нужны эскизы, они выполнены на компьютере. Шаблон лепестка можно изготовить из подходящего материала, для этого хорошо подойдет банковская карта.

Теперь, используя шаблон, приступаем к разметке на скотче. Прикладываем шаблон и вырезаем все нужные фрагменты. Всего было вырезано 20 лепестков на один диск. Должно получиться 20 секций. Угол между двумя лепестками составляет 18 градусов. Разметка производится при помощи обычного листа в клеточку и транспортира. Теперь накладываем диск точно в середину координат, при помощи ножа или шила делаем насечки по 18 градусов. Наклеиваем лепестки в соответствии с линиями. В точной аналогии с первым диском был сделан второй диск. Он был обработан, чтобы обеспечить зазор.

У мотора удаляем желтый провод. Отсекаем ребра жесткости, чтобы можно было отсоединить двигатель. Некоторое место нужно оставить под монтажные отверстия.

Конструкция электрофорной машины

Первая электростатическая машина появилась около 1650 г. Ее сконструировал немецкий ученый, бургомистр Магдебурга Отто фон Герике. Работа этой машины основывалась на явлении электризации тел трением. В дальнейшем было создано большое количество разнообразных конструкций электрических машин трения, но все они имели общий существенный недостаток: работа с такими машинами требовала приложения очень больших физических усилий.

Электрофорная машина была создана в 1865 немецким физиком-экспериментатором Августом Теплером. Одновременно с Теплером и независимо от него электрофорную машину изобрёл другой немецкий физик Вильгельм Гольц (1836-1913). Машина Гольца по сравнению с машиной Теплера позволяла получать большую разность потенциалов и могла использоваться в качестве источника постоянного электрического тока. В то же время она имела более простую конструкцию. Между 1880 и 1883 годом её усовершенствовал английский изобретатель Джеймс Вимшурст. Используемые в настоящее время для демонстраций электрофорные машины представляют собой модификации машины Вимшурста.

Электростатика — раздел электродинамики изучающей взаимодействие неподвижных электрических зарядов. В процессе изучения этой науки в качестве демонстрационного вспомогательного прибора используют электрофорную машину или генератор Вимшурста. Она предназначена для получения больших зарядов и высоких разностей потенциалов. Используя явление электромагнитной индукции на полюсах машины накапливаются электрические заряды, а разность потенциалов на разрядниках достигает нескольких сотен тысяч вольт. Ее прототип был создан в 1865 году. Машина состоит и двух вращающихся в противоположные стороны дисков. На стойках двух лейденских банок. Внешние обкладки банок соединены между собой по средствам подвижной пластины расположенной между двумя зажимами, внутренние соединены с отдельными кондукторами. Ручки кондукторов изолированы во избежание удара током при изменении положение кондукторов относительно друг друга. На внешней стороне дисков нанесены аллюминивые секторы. В соприкосновение с ними входят счетки. Диски приводятся в движение непосредственно при помощи ременной передачи (рисунок 1). Все части машины смонтированы на пластмассовых стойках, которые вместе с лейденскими банками укреплены на общей деревянной подставке. При вращении дисков один из секторов несет некий положительный заряд, а противоположный ему сектор отрицательный. Когда секторы движутся в разные стороны их потенциалы растут за счет работы выполняемой против сил их электростатического притяжения. При вращении дисков происходит разделение заряда. Между кондукторами мы видим разряд и слышим треск. Сила тока зависит от быстроты вращения дисков. Она не велика, но напряжение огромно. Поэтому не допускается контакт с кондукторами.

Рисунок 1

Конструкция электрофорной машины

2 соосных диска вращаются друг против друга, неся при этом простейшие конденсаторы из алюминиевых секторов. Благодаря случайным процессам в первичный момент на участке одного из сегмента образуется заряд. Вызывается явление процессом трения о воздух. Из-за симметричности конструкции нельзя заранее предсказать итоговый знак.

В конструкции используются 2 лейденовские банки. Они создают из последовательно включенных конденсаторов единую систему. Это влияет на двойное уменьшение требований к рабочему напряжению в каждой емкости. Следует подбирать одинаковые номиналы, это залог равномерного распределения рабочего напряжения.

Снять напряжение призваны индукционные нейтрализаторы. Вся конструкция напоминает металлический гребень, парящий на некотором расстоянии над диском. В точку съема заряда приходят оба диска с эквивалентными знаками внешней поверхности. Нейтрализаторы спарены. После осуществления разгрузки сильно снижается заряд сегментов. В дополнительных конструкциях щетка легко соприкасается с краем диска.

Оператор за счет силы электрического привода либо собственной рукой насильно сближает отталкивающиеся элементы системы. Взаимодействующие друг с другом заряды стараются расположиться как можно дальше. Процесс способствует резкому росту поверхностной плотности зарядов во всех точках съема.

Электричество собирается в лейденовских банках с гребней нейтрализаторов. Происходит быстрый рост напряжения. Избежать выхода из строя системы помогает разрядник, прикрепленный к 2 электродам. Возможно получение дуги различно силы при регулировании дистанции между ними. Существует взаимосвязь: чем сильнее напряженность поля между 2 разрядниками, тем более шумный эффект сопровождает процесс опустошения банок Лейдена.

Сегменты остаются опустошенными после точки съема заряда. По течению движения устанавливаются уравнители потенциала или нейтрализаторы по принципу действия. Каждая противоположная сторона диска уже отдала заряд у различных щеток. В момент прохождения точки съема и после нее остаточные знаки заряда являются различными.

Отрезок толстой проволоки из меди с щетками из тончайших проволочек, парящих на небольшой высоте или трущих сегменты, способствует замыканию указанных противоположностей. Результат – заряды на обоих сегментах приравниваются к нулю, вся энергия превращается согласно закону Джоуля-Ленца в тепло, образующееся на утолщенной медной жиле.

Шаги по установке электрощита навесного

1. Отмерить ,от пола, высоту установки электрощита и провести по строительному уровню горизонтальную линию;

2. По планируемому краю установки электрощита провести вертикальную линию;

3. Основание корпуса электрощита приложить к сделанным разметкам и карандашом отметить места для крепления. На основании корпуса есть специальные технологические отверстия для крепления электрощита. Отверстий для крепления два,четыре или шесть, в зависимости от размеров электрощита.

Примечание: Если вы устанавливайте электрощит на стену, сделанную из гипсокартона, то при покупке навесного электрощита выбирайте модель, которую можно укомплектовать специальными креплениями для установки на гипсокартонную стену (смотри фото).

4.Зарядите сверло в дрель и просверлите в стене отверстия для крепежа электрощита;

5.Установите в просверленные отверстия дюбеля. Приложите основание корпуса электрощита к стене и прикрутите его к стене.

Примечание: Не забудьте завести в щит кабели электропроводки, которые вводятся в щит через заднюю стенку.

Перед окончательной затяжкой крепежных шурупов,точно выставите уровень установки электрощита. Используйте для этого строительный уровень. Уровень установки электрощита проверяйте по горизонтали и вертикали, окончательно затяните крепежные шурупы.

Основание корпуса электрощита установлено.

Что такое электрофорная машина и как она работает?

Генератор Вимшурста или электрофорная машина — это индукционный электростатический прибор, созданный как непрерывный источник электрической энергии. В XXI веке используется как вспомогательная техника для демонстрации физических опытов, касающихся различных электрических эффектов и явлений.

Немного из истории изобретения

Конструкция электрофорной машины

Отрезок толстой проволоки из меди с щетками из тончайших проволочек, парящих на небольшой высоте или трущих сегменты, способствует замыканию указанных противоположностей. Результат — заряды на обоих сегментах приравниваются к нулю, вся энергия превращается согласно закону Джоуля-Ленца в тепло, образующееся на утолщенной медной жиле.

Что такое банки Лейдена

Первым электрическим конденсатором, созданным учеными из Голландии Питером ван Мушенбруком, была лейденская банка. Изобретенный конденсатор имеет форму цилиндра с широким или средним горлом разного диаметра. Лейденскую банку делают из стекла. Изнутри и снаружи она оклеена специальным листовым оловом. Прикрывается изделие деревянной крышкой. Главной функцией изобретения является накопление и хранение больших зарядов.

Стимулировало создание такой банки широкое изучение электричества, общей скорости его распространения, а также свойств проводимости электроэнергии различных материалов. Благодаря ей получилось впервые добыть электрическую искру искусственным путем. Сейчас банки Лейдена применяются только как неотъемлемая часть электрофорных машин.

Каков принцип работы электрофорной машины

Из силы оператора берется энергия для смены знаков. Уже между уравнителями и щетками диски двигаются со взаимным отталкиванием навстречу друг другу. Свою роль играет количество оборотов в минуту. Повышена плотность заряда. Сильнейший заряд противолежащих дисков выталкивает остатки через отрезки медной проволоки. Из этого вытекает энергия, достаточная для смены знака.
