Электропроводка в частном доме: монтаж своими руками, как сделать, пошаговая схема

Укладка кабелей и монтаж распределительных коробок, розеток, выключателей

Кабели в штробах до оштукатуривания временно фиксируют гипсовым раствором. Гнёзда под монтажные и распределительные коробки очищаются от пыли и смачиваются. На конец кабеля надевается коробка, после чего она также временно фиксируется в гнезде – небольшим количеством гипсового раствора, заподлицо поверхности стены. При заделывании кабелей в штробах зазоры вокруг коробок окончательно заполняются и затираются цементным раствором. Подключение каждой розетки следует производить непосредственно от распределительной коробки, не формируя один шлейф для нескольких розеток. При очищении одножильных концов кабеля от изоляции для подключения к контакторам следует избегать надреза медных жил – в месте такой насечки проводник становится ломким.

Установку лицевых накладок розеток и выключателей выполняют по окончании финишной отделки стен.

Сборку узлов в распределительных коробках выполняют с помощью специальных клеммных шин — применение скруток кабелей нежелательно из-за необходимости тщательного изолирования и неудобства разборки.

Как сделать проводку в доме своими руками

Перед началом работ ознакомьтесь с Правилами устройств электроустановок (ПУЭ), где прописаны основы работы с оборудованием.

Электропроводка в доме, выполняемая самостоятельно, требует соблюдения следующих условий:
необходим свободный доступ к учетному оборудованию, распредкоробам, розеткам и выключателям.
монтируются они на уровне 60-150см от пола; открывающиеся двери не должны закрывать доступ.
кабель подводят сверху;
Высота установки розеток варьируется от 50 до 80 сантиметров от пола. По технике безопасности нельзя их ставить меньше, чем 50 сантиметров от электрических и газовых плит, отопительных радиаторов, труб.
Подводка питания осуществляется снизу.
Количество розеток определяется из расчета 1 штука на 6 кв.м. К кухне это правило не относится, здесь ставят розетки по числу бытовой техники.
Для питания ванной комнаты лучше предусмотреть отдельный трансформатор, находящийся вне этого помещения (для понижения напряжения).
кабель прокладывается со строгим соблюдением вертикали и горизонтали (без изгибов и диагоналей, чтобы при монтаже и перфорации не повредить его).
горизонтальные укладываются на расстоянии 5-10 сантиметров от перекрытий и карнизов и 15 см от потолка и пола. Вертикально расположенные кабеля укладываются не меньше 10 см от края дверного или оконного проема.
Расстояние до газовых труб не должно быть меньше 40 сантиметров;
Проводка не должна соприкасаться со строительными конструкциями из металла.
применяются специальные короба для разводки и соединения кабелей. Соединения должны быть надежно заизолированы. Запрещено соединять медные провода с алюминиевыми.

Полезные советы

Что касается схемы разводки, то оптимальный вариант – разбить ее по комнатам. То есть, каждая комната – это отдельный участок со своей нагрузкой, а, значит, со своим сечением кабеля. Имеется в виду кабель от первой распределительной коробки над входной дверью в квартиру, до распредкоробки над дверью в комнату. Внутри же комнаты по светильникам и розеткам разбрасываются провода с меньшим сечением, подходящим под определенные нагрузки, запланированные вами предварительно, исходя из количества и общей мощности приборов-потребителей.
Схему разводки, а также монтажные работы, необходимо начинать от дальней комнаты. Последняя комната – прихожая.
Необходимо обходить схемой бетонные конструкции типа перекрытия над окнами и дверьми. Во-первых, это монолитное изделие, которое штробить очень сложно. Во-вторых, не дай бог при установке карнизов наткнуться сверлом на кабель. Вся работа пойдет насмарку.
Правильный подсчет количества распределительных коробок даст возможность сэкономить длину используемого кабеля.
Оптимальный вариант, если уложить кабель в гофрированный шланг, а уже его в штробы.

Монтаж электропроводки своими руками

Если предварительные расчеты были выполнены верно, а схема будущей проводки составлена правильна, проблем с монтажом не будет. Главное — соблюдать технику безопасности.

Первый этап работ — разметка. Линия кабельной прокладки рисуется ярким маркером прямо на стенах/потолке и строго по схеме. Делаются все необходимые пометки — места расположения розеток, выключателей, светильников, приборов, щита отключения (ЩО).

Этап второй — штробирование стен (глубина штробы примерно 20 мм, ширина равна ширине укладываемого кабеля), если проводка будет скрытой. Или осуществляется монтаж проводов открытым способом.

Для оборудования все отверстия выполняются перфоратором (насадка-«коронка»). В углах помещений обязательно оформляются сквозные отверстия для кабельного перехода.

На потолке кабель можно прикрепить непосредственно к перекрытиям или спрятать в их пустотах (с оформлением отверстий ввода/вывода), а после закрыть все декоративным потолком.

Поэтапно монтаж электропроводки после всех подготовительных мероприятий выглядит следующим образом:

Сначала устанавливается ЩО, а к нему подключается УЗО (в стандартном щитке внизу расположены заземляющие клеммы, наверху — нулевые, а между ними установлены автоматы).
Дальше внутрь заводится кабель, но не подключается. Следует знать, что подключить этот кабель может только электрик с соответствующей профессиональной квалификацией и допускающим удостоверением.
Вводный кабель к ЩО подводится следующим образом:
- синий провод крепится к нулю;
- белый проводок — к верхнему контакту УЗО (то есть к фазе);
- желтого цвета с зеленой полосой провод крепится к заземлению.

Что же касается автоматов, они последовательно сверху соединяются белым проводом-перемычкой или специальной фабричной шиной.

Важно: следует очень внимательно смотреть на маркировку и сопроводительные отметки производителя кабеля — цвета могут отличаться от приведенных выше. И вот, когда все, что нужно и можно подсоединено, можно приступать непосредственно к разводке

И вот, когда все, что нужно и можно подсоединено, можно приступать непосредственно к разводке.

Открытый вариант монтажа

Открытую проводку монтируют последовательно:

по нанесенной разметке закрепляются короба или же кабель-каналы (на саморезы, 5-10 см от края, шаг 50 см);
ставятся распределительные коробки, выключатели, розетки;
кладется кабель от розеток к ЩО (от точек подключения ВВГ — 3*2,5 провода);
от лампочек и включателей ведется ВВГ (3*1,5 кабель) к распределительному коробу.
в распределительных коробках жилы проводов соединяются зажимами или клеммами WAGO по цвету.

Разводка скрытой проводки

Различие скрытой и открытой проводки заключается в том, что провод в первом варианте кладется по специальным гофрам в заранее оформленные штробы. Такой метод позволяет осуществлять замену/ремонт проводки, серьезно не нарушая отделки. Распределительные коробки и подрозетники в этом случае ставятся в специально проделанные ниши.

Чтобы уплотнить проводку, можно использовать гипсовую шпатлевку, а после выполнения монтажа, штробы скрытой электропроводки заштукатуриваются.

Электропроводка в частном доме

В частном доме или на даче оформление электрического кабеля потребует особых мер безопасности. Ведь такие строения могут быть выполнены из дерева. И проводка в них должна монтироваться с учетом следующих требований:

использование кабелей с безупречной изоляцией и самозатухающих проводов;
применение исключительно металлических распределительных и установочных коробов;
обязательная герметизация любых соединений;
недопущение соприкосновение открытой проводки со стенами и потолком (необходимо в обязательном порядке использовать фарфоровые изоляторы);
ведение скрытой проводки только по медным трубам и стальным проводам, обязательно с обеспечением заземления;
монтирование пластиковых гофр и коробов в штукатурку.

А чтобы повысить безопасность деревянного жилья, специалисты рекомендуют устанавливать в таких домах УЗО — дифференциальное реле, которое на возможную утечку тока или короткое замыкание оперативно реагирует «выбиванием» автомата.

Распределительный щит

Распределительный щиток отвечает за то, как в дальнейшем по дому будет распределяться поступающая энергия. Порядок разводки от него должен быть чётко указан на разработанной заранее схеме.

Сам находится в том месте, где кабель внешней электросети вводится в дом. Он обязательно должен содержать автоматический включатель для защиты от короткого замыкания и перепадов напряжения.

Все остальные элементы подключаются после того, как кабель был подключён к вводному автомату. Это касается и автоматических выключателей исходящих линий, и УЗО, и дифференциальных автоматов.

Правила безопасности предполагают, что на каждое помещение в каркаснике выделят два автоматических выключатель — один из них будет отвечать за линию освещения, а второй — за розетки. В том случае, когда в помещении предполагается размещение какой-либо мощной бытовой техники, то под неё тоже выделяют свой автомат.

Монтаж электропроводки в частном доме

Пошаговая инструкция по укладке электрических сетей включает несколько этапов. Главными считают ввод кабеля в дом, установку щитка, формирование заземляющего контура, подключение точек питания потребителей.

Распределительный щит

После выбора схемы разводки приступают к сборке основного блока, который содержит:

общие УЗО и автоматы;
защитные устройства отдельных групп;
приборы учета;
нулевую и заземляющую шины.

Функции жилы определяют по цвету:

красная, коричневая, белая или черная является фазой;
синий цвет соответствует нулю;
желто-зеленая жила является заземляющей.

Сборку щита пошагово выполняют по мере формирования веток электрической сети.

Ввод кабеля в помещение

Подводимый к дому кабель имеет самую большую толщину.

Дальнейшие работы владелец участка выполняет самостоятельно. Если щит установлен на улице, протягивают кабель сечением 10-16 кв. мм. При необходимости размещения в доме нескольких мощных приборов этот параметр увеличивают до 25 кв. мм.

Система защитного отключения

Автоматический выключатель — важная часть проводки. Его не стоит путать с УЗО. Устройства имеют разные принципы работы и назначения. Однако внешне они похожи. УЗО срабатывает при утечке тока, отключая линию.

Автомат используется для защиты электросетей от коротких замыканий и перегрузок. Значит, в состав второго устройства изначально включено первое. Для одноэтажного здания достаточно простого УЗО.

Распределительные коробки

Упрощают процесс укладки кабелей. В коробках соединяют провода, протягиваемые с разных точек. Устройства надежно изолируют скрутки, препятствуют воспламенению в случае перегрева жил.

Коммутация кабелей и конструкций

Для соединения элементов проводки между собой используют:

пайку;
скрутку;
клеммные колодки с пружинами и винтами.

Первый считается сложным, но надежным. Скрутка используется только для сопряжения жил, сделанных из одинакового материала. Этим способом нельзя соединять медь и алюминий.

При подаче тока скрутка расплавляется. Использование клемм — современный способ коммутации элементов электрической сети. Такие изделия упрощают монтаж, обеспечивают надежное соединение.

Подключение розеток, осветительных приборов

При подсоединении этих устройств нужно правильно совмещать жилы с клеммами. Перед включением сети и подачей электричества потребителям замеряют сопротивление изоляции каждой линии мегаомметром.

Заземление

Контур предотвращает поражение жителей дома током. Подключение бытовых приборов с заземлением регламентируется нормами ПУЭ. Кроме провода, контур включает УЗО, отвод на почву. Первое устанавливают в распределительный щит. Отвод делают из металлических уголков, вбитых в землю.

Определение сечения кабеля

Прежде чем приобретать кабели для разводки электричества, следует грамотно определить необходимое сечение. От этого будет напрямую зависеть безопасность жилья и жильцов. Ведь несоответствие сечения существующим нагрузкам приводит к перегреву кабеля и, как следствие, короткому замыканию, пожару, возможным жертвам.

Нужный размер кабеля определяется по специальной таблице:

Кабель для разных групп распределения берется в соответствии с планируемой нагрузкой. Но нужно иметь в виду, что в таблице даны абсолютно точные значения, а на деле могут наблюдаться колебания силы тока в сети (и частые). Значит должен быть определенный запас сечения.

Запас должен быть и по длине кабеля. Поэтому, чтобы определиться с требуемым количеством, необходимо измерить всю проводку рулеткой и прибавить к полученному результату еще 4 метра.

Монтаж проводки

Осталось определиться, какой тип проводки выбрать для своей квартиры. На сегодняшний день существует два способа:

Открытый. Это когда все проводники будут проходить по стенным поверхностям, крепятся они в пластиковых кабельных каналах (или коробах). Такая прокладка требует гораздо меньше материальных затрат и физических усилий, но есть один существенный недостаток – получается не вполне эстетичный внешний вид помещения. Исключение составляет прокладка специального кабеля по фарфоровым изоляторам, когда дизайн квартиры выполнен в ретро-стиле, это сейчас очень модно и набирает популярность.
Скрытый. При таком способе провода прокладываем в специальных бороздах на стенных поверхностях (в штробах). Чтобы проштробить понадобятся специальные приспособления, процесс трудоёмкий, отнимет много времени и сил. Но зато будут спрятаны все проводники.

Подготовительный этап

Согласно с вашим проектом наметьте на стенах пути прохождения проводов. Чтобы получилось всё идеально ровно, делайте это с помощью лазерного уровня или натянутого шнура. В щитке стоит счётчик, а после него автоматы по группам нагрузки. От этих автоматов провода должны прийти в первую распределительную коробку, а оттуда уже разойтись по всем остальным помещениям и комнатам. На входе в каждую комнату должна устанавливаться своя монтажная коробка.

Отметьте на стенах места расположения розеток, выключателей, распределительных коробок.

Есть один нюанс для открытого способа прокладки – стены должны быть идеально ровными, чтобы пластиковые короба ложились на стенную поверхность без перекосов. В случае прокладки по фарфоровым изоляторам это не обязательно, лёгкая кривизна стен не будет так заметна.

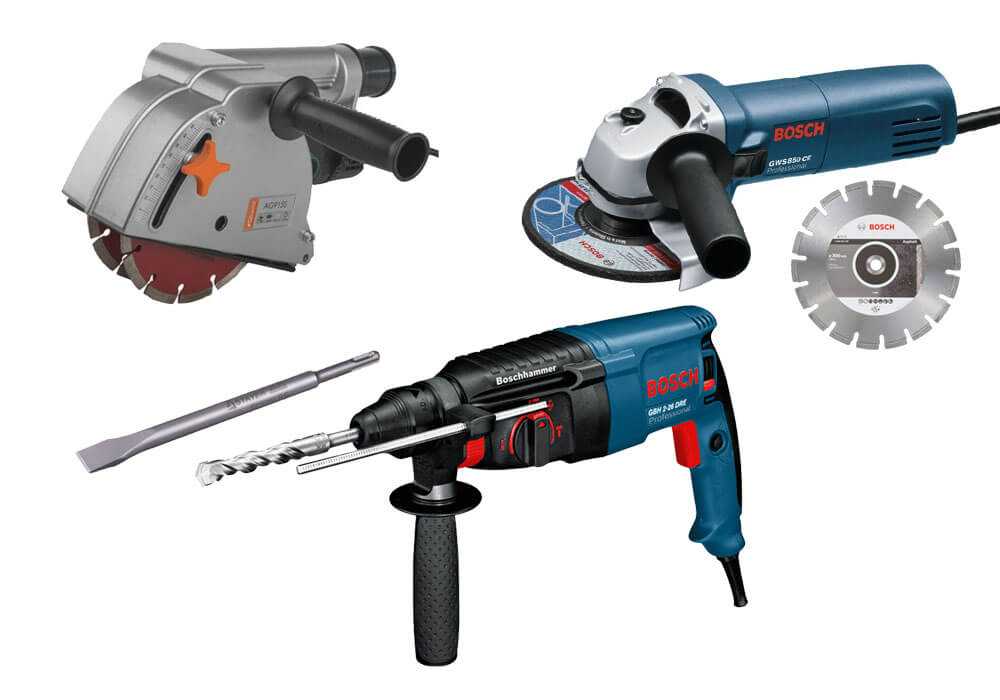

Для скрытого варианта надо сделать штробы по отмеченным линиям при помощи штробореза или болгарки. Можно воспользоваться перфоратором, но тогда штробы не получатся такими идеально ровными. Перфоратор подойдёт для монтажа отверстий под коробки и подрозетники, только понадобится специальная насадка – фреза (коронка) по бетону. Если у вас нет такого инструмента, покупать его будет весьма накладно, постарайтесь взять напрокат.

Открытая прокладка проводов

Нарежьте пластиковые короба по размерам намеченных линий. Для этого воспользуйтесь строительным ножом либо ножовкой.
Зафиксируйте короба на стенных поверхностях. Не советуем использовать клей или двухсторонний скотч, такая фиксация не продержится долго. Лучше всего закрепите короба дюбелями с шурупами.
Проводники уложите в короба и закройте крышки. Концы проводов остались выведенными к монтажным коробкам и коммутационным аппаратам.

Скрытая прокладка проводов

Подготовленные штробы очистите от пыли, это можно сделать обычным веником или пылесосом.
Уложите в штробы провода, рекомендуется предварительно поместить их в гофрированные трубы из негорючих материалов.
Закрепите уложенную в борозды электропроводку при помощи алебастрового раствора. Сначала зафиксируйте лишь в нескольких местах, чтобы не выпадал провод. Когда окончите полностью монтаж и проверите работу всей электросети, тогда уже замуруете провода окончательно.
Концы проводов выведите в подрозетники и распределительные коробки.
Также при помощи раствора алебастра зафиксируйте в подготовленных отверстиях монтажные коробки и подрозетники.

Завершающий этап

Не забывайте, что перед выполнением любых работ, связанных с электричеством, необходимо обезопасить рабочее место – снять напряжение и проверить его отсутствие.

Осталось только всё скоммутировать. Установите розетки, выключатели, светильники. Произведите все необходимые соединения в распределительных коробках.

Подайте напряжение и проверьте работу всей системы. Если всё работает правильно, можете заделывать штробы.

Как видите, электропроводка в квартире, выполненная своими руками, это вполне реально. Надеемся, что пошаговая инструкция составления схемы, подсчёта нагрузки, монтажа щитка и проводки, поможет вам сделать всё правильно. Если сомневаетесь, то лучше обратитесь за помощью специалистов.

Как монтируется проводка

В прошлые времена электросети разводились по стенам до нанесения штукатурного слоя и крепились алебастровым раствором. Сейчас для монтажа применяются другие методы, а именно – прокладка в стробах глубиной 2 см, прорезаемых в штукатурке либо газобетоне. Технология такая:

С помощью уровня и отбивочного шнура разметьте трассу каждой линии, начиная от электрощита. Помните, что скрытая электропроводка в доме должна проходить строго вертикально и горизонтально, а поворачивать под прямым углом. Наметьте точки установки розеток и выключателей.
Проделайте по разметке борозды, соблюдая ширину канавки для одинарного провода – 2 см. Вырежьте углубления для подрозетников и распределительных коробок.
Установите подрозетники и коробки на дюбелях или алебастровом растворе. Старайтесь выдержать горизонталь, чтобы розетки стояли ровно. Не забудьте вырезать по бокам технологические проемы для ввода кабеля.
Обработайте стробы грунтовкой и уложите в них заранее отмеренные куски кабеля и заведите его концы внутрь всех коробок. Фиксация проводников в канавке производится раствором либо специальными распорками с интервалом 40 см.
Разделайте концы проводов в распаечных коробках и выполните расключение по цветам клеммниками WAGO или другим доступным способом.
Оголите жилы в подрозетниках, наденьте на них наконечники и подсоедините к розеткам и выключателям.
Проверьте работоспособность каждой линии мультиметром, после чего подключите ее к щитку и заделайте борозды.

Грамотный монтаж проводки подразумевает ее прокладку по правилам – с отступами от пола, потолка и дверных проемов, указанными на чертеже. В распределительных коробках розеточной группы проводники коммутируются по цветам, осветительной – в таком порядке:

ноль минует выключатель и сразу подается к светильнику (на контакт, прилегающий к цоколю лампы);
фазный провод идет через выключатель, а потом – к осветительному прибору;
земля подключается напрямую к соответствующему контакту светильника.

Пара или тройка проходных выключателей соединяется между собой и с питающим кабелем по другой схеме. Подробно об этом рассказано в соответствующей публикации. Посмотрите обучающее видео по теме:

Соединение в распредкоробках

Когда прокинуты все трассы, подходит очередь к соединению проводов в распаечных коробках.

Так как по ПУЭ в распредкоробки должен быть доступ, не рекомендуется делать их на потолке. Также не красиво в современном ремонте смотрятся коробки вмурованные заподлицо со стенами.

Поэтому лучший вариант – применение специальных углубленных подрозетников, в которых производится вся коммутация. Большинство электриков использует обычные подрозетники глубиной 45мм.

Отдельные монтажники выбирают варианты поглубже – 60мм.

Однако есть еще более широкие экземпляры, например у фирмы Kaiser. Называются они – монтажная коробка для электроники Kaiser 1068-02.

Зачастую, чтобы оставить достаточный запас провода, даже в обычном углубленном подрозетнике не хватает места. А эта коробка прекрасно вмещает в себя все провода, плюс соединительные клеммы.

Вся коммутация в них производится в верхней части. Потом все это дело зашпаклевывается и остается обычный подрозетник.

Для последующего доступа к соединениям вам достаточно снять электроустановочное оборудование (розетку, выключатель), достать заглушку, вытащить запас провода и провести любые манипуляции с жилами.

Если у вас не одинарный блок, а двойной или тройной, то и здесь можно применить углубленные варианты до 60мм.

Внутренние перемычки в таких блоках могут демонтироваться. За счет этого запас провода, который остается в такой коробке, иногда доходит до 30см.

Коммутацию проводов внутри можно производить несколькими способами:

пайка

сварка с предварительной скруткой

Подробнее

опрессовка

зажим Wago

В розеточных линиях при этом не рекомендуется использовать шлейфование. Также все розеточные линии закольцовываются. То есть, из первой розетки протягивается дополнительный провод в самую последнюю.

В случае повреждения одного из питающих проводов, у вас будет возможность добраться к соединениям и откинуть закороченный кабель. Тем самым восстановив всю электропроводку с резервного, без капитальных затрат и нового штробления.

Инструкция по монтажу

Итак, рассмотрим, как правильно сделать проводку за гипсокартоном своими руками. Всю технологию мы предоставим в виде пошаговой инструкции с фото примерами, чтобы материал легче воспринимался.

Шаг 1 – Подготовительные работы

Для начала необходимо собрать конструкцию из профилей, но зашивать каркас листами ГКЛ не спешите, т.к. это будет делаться в самом конце электромонтажных работ. На этапе подготовительных работ Вы должны определить, как будет производиться монтаж проводки: по потолку либо по стенам. Если в комнатах будет создан подвесной либо натяжной потолок, провода легче и разумнее провести по потолку и опускать к «электрическим точкам» в нужных местах (строго вертикально). Если же только стены будут гипсокартонными, а сам потолок останется бетонным либо деревянным, тогда провод нужно тянуть вдоль стен на уровне 10-15 см от потолка. Учитывая этот нюанс, Вы должны составить схему электропроводки, на которой отметить точные места размещения всех точек: розеток, выключателей, распределительных коробок. После этого нужно перенести схему на стены, как показано на фото ниже, и переходить к расчету материалов и непосредственно к монтажу.

Из материалов Вам потребуются:

Провод подходящего сечения. Лучше использовать негорючий кабель ВВГнг-LS, который подойдет, даже если Вы решите провести электропроводку под гипсокартоном в деревянном доме своими руками. О том, как правильно осуществить расчет сечения кабеля по мощности и длине, читайте в соответствующей статье.
Гофрированную трубу, сечение которой выбирается по сечению выбранного кабеля.
Клипсы для крепления гофры.
Дюбель гвозди для монтажа самих клипс.
Распределительные коробки из негорючего материала.
Розетки и выключатели.
Специальные подрозетники для гипсокартона.
Клеммные колодки WAGO для соединения проводов.

Из инструментов Вам понадобится дрель со специальной фрезой для штробления листов ГКЛ. Диаметр фрезы должен соответствовать размерам установочной коробки, чтобы последняя надежно сидела в штробах.

Шаг 2 – Установка распределительной коробки

Первым делом нужно на основании электрической схемы установить распределительные коробки в каждой комнате. Делать это не сложно, достаточно прикрепить изделия к стене либо потолку с помощью саморезов, как показано на фото ниже:

Шаг 3 – Укладка электропроводки

После того как будут подготовлены все материалы и инструменты, можно осуществлять монтаж проводки под гипсокартоном своими руками. Для этого нужно сначала закрепить клипсы на размеченных стенах. Расстояние между клипсами должно составлять от 30 до 40 см. Вместо клипс можно также использовать пластиковые хомуты. В этом случае монтаж электропроводки будет производиться быстрее, но есть вероятность того, что гофра повредится об острые концы металлического профиля.

Все что Вам нужно сделать при монтаже электропроводки под гипсокартоном своими руками – аккуратно провести кабель от распределительных коробок к будущим розеткам и выключателям. Делать это не сложно, главное запомнить, где именно будет находиться конец выведенного провода, т.к. следующее, что Вы должны сделать – зашить стену гипсокартоном.

Шаг 4 – Подключение розеток и выключателей

Ну и последнее этап при прокладке проводки под листами ГКЛ – установка и подключение розеток с выключателями. Вам нужно с помощью дрели со специальной насадкой самостоятельно проштробить согласно схеме отверстия в гипсокартоне под установку подрозеткников.

Видео инструкция по установке подрозетников

Что нужно для наружного монтажа проводки

Для производства монтажных работ необходимо:

разработать схему разводки с указанием мест установки розеток, выключателей или распределительных коробок;
ввести силовой кабель в помещение и смонтировать главный щит с автоматами;
приобрести необходимые комплектующие (провода, монтажные материалы, розетки и прочую фурнитуру).

Выбор кабеля

Кабели с алюминиевыми жилами практически не используют при создании проводки (как открытой, так и расположенной в толщине перегородок).

Продукция имеет сниженную цену, но сердечники легко ломаются даже при подсоединении к клеммам. Медные жилы выдерживают большую силу тока (по сравнению с алюминиевыми при одинаковом сечении), допускают многократное зажатие в винтовых колодках без риска разрушения.

Разводка выполняется кабелем с 2 или 3 жилами (второй вариант предпочтительнее, поскольку позволяет создать контур заземления). Для подключения бытовой техники достаточно сечения 2 или 2,5 мм², силовые магистрали для стиральных машинок или электрической плиты предусматривают повышение сечения до 4 мм².

Приборы освещения со светодиодными лампами подсоединяют кабелями, не рассчитанными на высокую мощность. В таблице приведены соотношения сечений медных жил и силы тока при напряжении 220 В в случае открытой прокладки линий.

Сечение, мм²	Сила тока, А
0,75	15
1,00	17
1,50	23
2,00	26
2,50	30
4,00	41

Подходящие розетки

Необходимо приобрести накладные блоки розеток, которые крепят непосредственно к перегородкам. При использовании каналов можно использовать устройства, встраиваемые в короб. Оба метода не требуют резки отверстий в перегородках и монтажа пластиковых или металлических подрозетников.

Следует использовать изделия, рассчитанные на силу тока до 16 А и оснащенные клеммой для линии заземления. Если в квартире есть дети, то можно приобрести розетки с защитными шторками, не позволяющими засунуть посторонний предмет.

Выключатели

В схеме используют стандартные накладные выключатели, количество клавиш зависит от характеристик приборов освещения. Корпуса изделий обеспечивают защиту контактных групп от пыли и мелких брызг воды.

При подборе выключателей учитывают мощность нагрузки, при неправильном подборе возможны перегрев или оплавление контактов с последующим возгоранием пластикового корпуса.

Где поставить щиток

Нормативами место установки щитка не нормируется. Есть только ограничения насчет расстояния от трубопроводов, он должен находится на расстоянии не менее 1 метра. Трубы берутся в расчет любые: водопровод, отопление, канализация, внутренние водостоки, газопровод и даже газовые счетчики.

Насчет помещений ограничений нет. Многие ставят щиток в котельной: раз уж техническое помещение, то разумно собрать тут все коммуникации. Принимающие органы претензий не предъявляют. Иногда удобнее расположить щиток возле входной двери. Если класс защиты соответствует требованиям, никаких претензий быть не должно.

Определение силы тока

Важным моментом при планировании электропроводки является расчет силы тока в электросети. Зная этот показатель нагрузки, можно безошибочно определить, какой нужен автомат и кабель с соответствующим сечением.

Планируемую нагрузку можно рассчитать по формуле: Сила тока=Суммарная мощность бытовых приборов (Вт)/Напряжение в сети (В). Например: восемь 60 Вт ламп, электрочайник 1600 Вт, холодильник 350 Вт, электро-духовка 1200 Вт. Сетевое напряжение 220 В.

От правильности выбора зависит безопасность вашего жилища. Несоответствие сечения нагрузкам повлечет за собой перегрев кабеля, который может вызвать короткое замыкание и пожар. Определить нужный размер кабеля можно с помощью таблицы.

Например

Ввиду того, что таблица указывает предельно точные значения, а по факту наблюдаются частые колебания силы тока, нужен определенный запас сечения. Для определения длины кабеля нужно измерить все расстояния рулеткой и прибавить до четырех метров про запас.

Сечение токо- проводящих жил, мм	Медные жилы проводов и кабелей
	Напряжение 220В	Напряжение 380В
	Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
1,5	19	4,1	16	10,5
2,5	27	5,9	25	16,5
4	38	8,3	30	19,8
6	46	10,1	40	26,4
10	70	15,4	50	33
16	85	18,7	75	49,5
25	115	25,3	90	59,4
35	135	29,7	115	75,9
50	175	38,5	145	95,7
70	215	47,3	180	118,8
95	260	57,2	220	145,2
120	300	66	260	171,6

Возле входа в квартиру устанавливают щит освещения, в который монтируются устройства защитного отключения и подключаются провода. Обычно для сети выключателей и освещения предполагается установка УЗО на 16 А, розетки – на 20 А. Электроплита требует установки помощнее – на 32 А и подключается отдельно.

Электромонтаж внутренней проводки

Чтобы вы не ломали голову «с чего начать», мы сгруппировали все действия в 5 шагов для монтажа электропроводки на даче своими руками:

Разметка.
Штробление.
Установка подрозетников и распредкоробок.
Прокладка кабеля.
Сборка схемы и подключение.

Разметка стен

Нужно определить расположение всех электроточек. После этого вы можете разметить будущие линии проводки. Сделать это можно чем угодно — мелом, карандашом или малярным шнуром от щитка до каждой точки. Подробнее процесс разметки стен под проводку описан в статье: https://samelectrik.ru/kak-razmetit-steny-i-potolok-pod-provodku.html.

На видео наглядно рассмотрен процесс разметки:

По этим линиям вы можете посчитать, сколько нужно кабеля для прокладки проводки.

Прокладывать кабель в полу из дерева не стоит – это можно делать, если он у вас залит цементной стяжкой. В этом случае обязательно использовать гофру, чтобы избежать повреждения электрических линий.

Штробление и углубления для подрозетников

Три основных способа сделать штробу в стене своими руками:

С помощью перфоратора с насадкой «долото» или «шило».
Штроборезом.
Болгаркой с алмазным диском.

В принципе они подходят для всех видов твёрдых несгораемых материалов

С помощью штробореза получится ровная и аккуратная штроба, но это не важно — в последствии она заделывается раствором и шпаклюется. Поэтому чтобы сделать штробу своими руками не стоит покупать штроборез, можно обойтись и перфоратором. Колодцы для установки подрозетников и распредкоробок делаем с помощью коронок с твёрдосплавными напайками или алмазными

Стандартные размеры подрозетника по наружной стороне: глубина – 45мм, диаметр – 68мм. А внутренние габариты – 68х40мм. При этом существуют и другие размеры подрозетников, не ошибитесь при подборе коронки

Колодцы для установки подрозетников и распредкоробок делаем с помощью коронок с твёрдосплавными напайками или алмазными. Стандартные размеры подрозетника по наружной стороне: глубина – 45мм, диаметр – 68мм. А внутренние габариты – 68х40мм. При этом существуют и другие размеры подрозетников, не ошибитесь при подборе коронки.

Для установки нескольких розеток и выключателей в один ряд – высверливают несколько отверстий, а сегменты между ними выбивают перфоратором с насадкой долотом.

Крепление распределительных коробок и подрозетников

Чтобы розетки не вывалились из стен вместе с вилкой важно не только их правильно установить, но и хорошо закрепить подрозетники. Для этого используют шурупы с дюбелями. Второй способ – установить подрозетники и распредкоробки на алебастр

При работе с алебастром нужно действовать быстро. В углубления закладываете столько раствора, чтобы подрозетник его не слишком сильно выдавливал

Второй способ – установить подрозетники и распредкоробки на алебастр. При работе с алебастром нужно действовать быстро. В углубления закладываете столько раствора, чтобы подрозетник его не слишком сильно выдавливал.

Прокладка линий

При прокладке электропроводки на даче в стенах, гофру использовать не обязательно. Используйте кабель ВВГ (или ВВГнг), так как не будет проблем с соединением жил.

Сами же провода крепят в стене либо с помощью алебастра, либо дюбель-хомутами

На этом этапе важно проложить правильное количество проводов, для всех электроприёмников

Подключение розеток и выключателей

Последний этап выполняют после оштукатуривания и высыхания стен. Штукатурку затирают и устанавливаются розетки. Особых рекомендаций нет, нужно просто установить все элементы ровно, по уровню. На этом пошаговое описание скрытого электромонтажа можно считать оконченным.

Если не знаете, как установить розетки и выключатели, ознакомьтесь со статьями:

https://samelectrik.ru/kak-pravilno-ustanovit-rozetku-svoimi-rukami.html
https://samelectrik.ru/kak-pravilno-podklyuchit-vyklyuchatel-sveta.html
