Гофра для электропроводки - назначение, виды и монтаж

Гофра на потолке

Сторонники прокладки эл.проводов по потолку без защиты приводят три довода:

монтаж кабеля на потолке без гофры допускается

экономит кучу денег

экономит время на саму работу

При этом практически всегда имеется в виду прокладка кабелей в пучках.

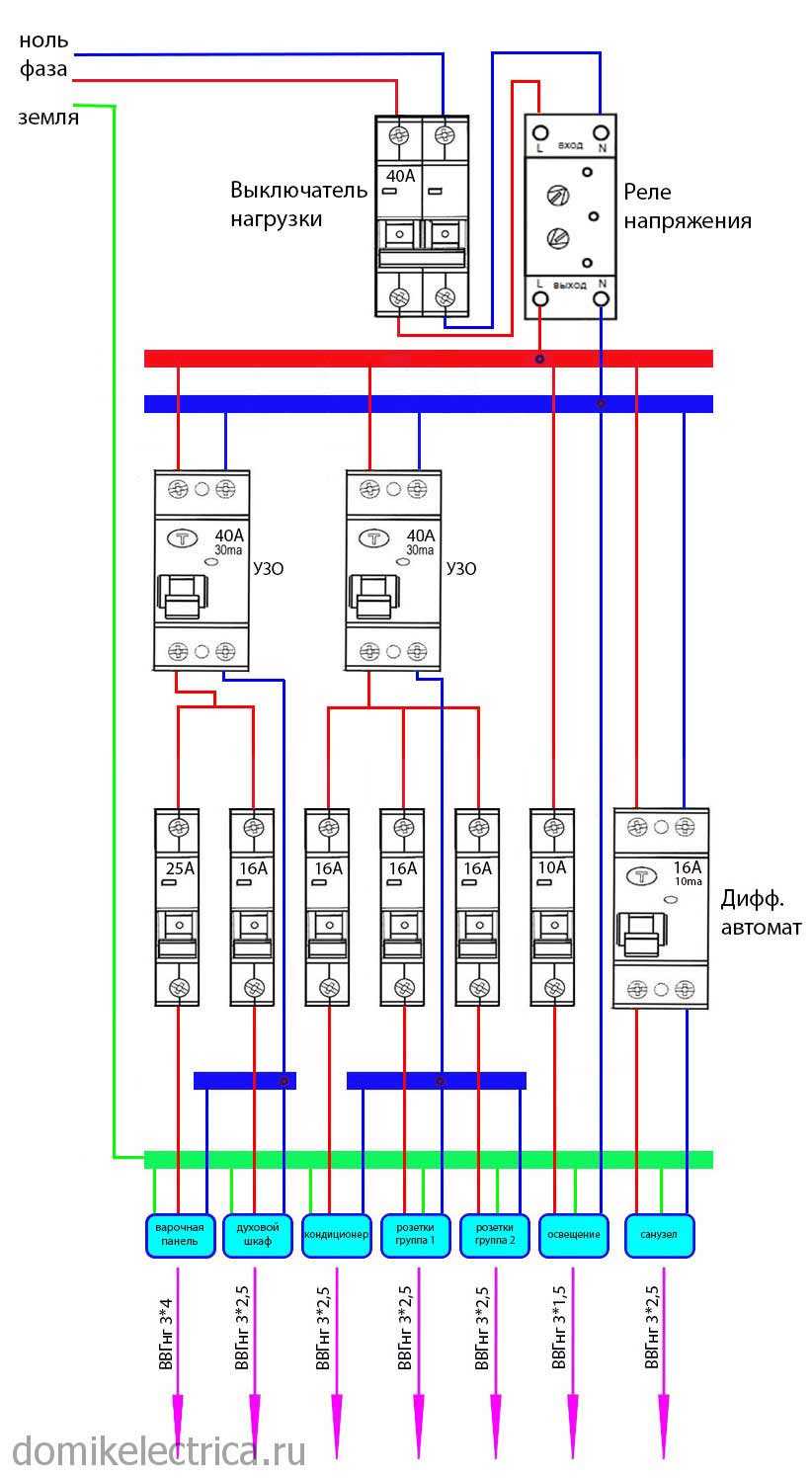

А вместе с пучками сразу нужно вспоминать про понижающий коэффициент. Нормативные документы ГОСТ Р50571.5.52-2011 таблица С.52.3 фактически обязывают устанавливать автоматические выключатели с заниженным номиналом при прокладке кабелей в пучках.

То есть, например у вас уже будет не 16А выключатель на розетку, а всего лишь 10А. Либо придется увеличивать сечение кабеля и использовать не 2,5мм2, а все 4мм2.

В итоге, получается нереализованный запас мощности на розетках, либо кабелях.

Подбор

Для выбора электротехнической гофры подходящего размера принято опираться на диаметр исходя из следующих рекомендаций:

для подведения тонких проводов к розеткам или монтажа сигнализаций, компьютерных и телефонных сетей — 16мм;
для подключения приборов-потребителей и монтажа коаксиальных сетей – от 20мм;
для прокладывания кабелей между распределительными коробками – 25 мм;
для соединения электрощитов — от 32мм;
для прокладывания кабелей между этажами – 40-50 мм.

Примеры размеров проводов и гофрированных труб

По тому, для каких условий используются гофры, их можно классифицировать на две группы: для открытой и закрытой прокладки.

Первые предназначены для проводки, монтируемой внутри стен, перегородок, потолков, и фальш-конструкций аналогичного профиля. По пожаробезопасности их условно делят на три категории:

Для укладки в негорючих конструкциях (бетон, кирпичная кладка, монолитное строительство и т.п.) могут применяться любые трубы. В последние годы разрабатываются требования по использованию в строительстве инфраструктурных и социальных сооружений из материала, устойчивого к огню и предотвращающего его распространение.
Для использования в полых каркасных конструкциях из негорючих материалов разрешается применять не распространяющие горение ПВХ и ПВД гофры.
Для укладки внутри возгораемых конструкций и перекрытий (стены из горючих материалов, кровля, обшитые деревом бетонные и кирпичные стены и т.п.) используют только трубы из материала, устойчивого к огню. Пластиковая гофра запрещена для применения в таких местах.

Электротехнические гофры для открытой прокладки кабелей применения и монтажа разделяется на пять основных категорий:

Для прокладки по негорючим конструкциям внутри помещений (бетон, кирпич, плиты и т.п.) применяются любые пластиковые гофры.
Внутри помещений с возгораемыми материалами разрешено использовать трубы из не распространяеющего горение материала с соблюдением особых правил. Если изоляция кабеля выполнена из горючего материала, прокладка производится на расстоянии не менее 10 см от поверхности горючего материала, например, от обшитой древесиной стены. Если используется кабель с огнеустойчивым изоляционным материалом (ВВГнг, NYM и др.) можно укладывать гофру в непосредственной близости от горючего основания.
Уличная или наружная прокладка. Требования пожарной безопасности предусматривают использование труб из огнеустойчивого материала, а внешние условия среды – из жестких плотных труб, устойчивых к температурному воздействию. Обоим требования соответствуют гофры из полиамида (ПНД) и полиэтилена (ПВД).
В помещениях с повышенной пожароопасностью можно использовать только гофрированные трубы из не распространяющих горение материалов, точные требования к которым указываются в проектной документации.
Для укладки проводки во взрывоопасных зданиях можно использовать металлические и гофры из специальных материалов, защищающие помещения от магнитного поля электросети. Пластиковые трубы запрещены для использования в таких местах.

Для чего нужна гофрированная труба?

В нем говорится, что кабели и трубопроводы, окруженные горючими материалами, должны быть защищены кабелями и шлангами для открытых и закрытых трубопроводов. Кроме того, установка гофрированных труб может потребоваться в следующих ситуациях:

Прокладывать кабели на горючих поверхностях, таких как дерево или пластик.

Для прокладки кабелей в бетоне.
Для прокладки кабелей вне помещений на фасаде здания или в воздухе.
Для прокладки кабелей под землей.
Для легкого демонтажа и ремонта кабельных сетей в будущем

Если кабель спрятан в канавке с отверстием, его легче вытащить позже, не повредив штукатурку.
Обратите внимание, что ПУЭ не требует использования гофрированных труб — можно использовать и чугунные трубы. Однако гофрированная труба проще в монтаже, поскольку ее легче вести по углам, она легче и более гибкая.

В настоящее время на рынке представлены гофрированные трубы из различных материалов, каждый из которых подходит для конкретной ситуации. Различают трубы из ПВХ, ППП, ПНР и нержавеющей стали. Давайте рассмотрим каждый из них подробнее.

Предложения рынка

Эта таблица поможет сравнить технические параметры и цены продукции разных производителей.

Произво- дитель, модель	Материал	Внешний диаметр, мм	Тип конструк- ции	Цена,руб./м. пог.	Примечания
Экопласт, 10116-100	ПВХ	16	Легкая	4,40 -4,85	С зондом для протяжки, подходит для прокладки одиночного силового кабеля внутри помещений.
Экопласт,11116	ПВХ	16	Тяжелая	9,15 –9,46	Пригодна для монтажа внутри бетонной стяжки.
Экопласт,81016GUS16G	ПНД	16	Особо прочная	52 –58	Армирование позволяет выдержать без повреждений большие нагрузки.
Экопласт, 20116-100	ПНД	16	Легкая	7,90 –8,45	Предназначена для применения в широком диапазоне температур.
Экопласт, 21116HF-BL	ПНД	16	Тяжелая	20,15 -21,05	Без галогеновых составляющих. Содержит компоненты, препятствующие горению, выделению дыма.
Экопласт, 21116FR-UF	ПНД	16	Тяжелая	45 – 47	Модификация FRUF, для эксплуатации на открытом воздухе.
Иэк, Р3-ЦХ-12	Металл	16	Особо прочная	560 – 585	Гофротруба для кабеля сделана из оцинкованной стали. Хорошая экранировка от электромагнитных помех.

Как формируется стоимость гофротруб разных видов

При сравнении цен оказывается, что некоторые материалы более доступные:

ПВХ обойдется дешевле, чем прочие виды полимерных изделий;
металлическая гофра стоит дороже;
к наиболее высокой ценовой категории относится гофра с перетяжкой.

Размер изделия, толщина стенок, тип трубы (однослойная, двухслойная), прочностные характеристики и целевое назначение – основные параметры, которые определяют стоимость. Оказывают влияние на формирование цены и другие характеристики (пластичность, электропроводность и т. д.). Приобрести гофру можно по метражу и в бухтах (до 100 м), зависит от того, какая длина проводника заложена в проект.

Где купить

Несмотря на то, что металлическая гофрированная лента для прокладки кабелей не представляет собой дефицитную продукцию, приобрести действительно качественный материал по разумной цене не так просто, как может показаться на первый взгляд.

Поскольку прокладка кабеля в гофру имеет прямое отношение к безопасности, в том числе и пожарной, экономить на материале не рекомендуется самым настоятельным образом. Наиболее приоритетным вариантом для покупки будет продукция ведущих мировых производителей, проверенная временем и заслужившая среди специалистов хорошую репутацию.

Совершать покупки настоятельно рекомендуется непосредственно у производителя или его официального представителя. Если по какой-то причине ни первое, ни второе не представляется возможным, можно обратиться к крупным специализированным строительным супермаркетам.

Только прежде, чем совершать покупку, обязательно попросите продавца предоставить сертификат соответствия. При отсутствии данного документа резоннее обратиться к другому продавцу, тем более что предложений в соответствующем секторе рынка более чем достаточно.

Источники

https://vseotrube.ru/materialy/gofrirovannye/metallicheskaya-gofra
https://amperof.ru/elektromontazh/electroprivodka/metallicheskaya-gofra-provodki.html
https://220.guru/electroprovodka/provoda-kabeli/gofra.html
https://ProFazu.ru/provodka/montazh/prokladka-kabelya-v-gofre.html
https://domikelectrica.ru/montazh-kabelya-v-gofre-oshibki-i-zabluzhdeniya/

Что такое гофра и где она применяется

Электромонтажная гофра – это гофрированная труба для прокладки электрического кабеля с целью его защиты или защиты конструкций. Прокладку электрического кабеля в гофрированных трубках применяют в различных ситуациях при открытой или скрытой электропроводке.

Скрытая прокладка

Скрытая прокладка – это монтаж электропроводки внутри конструкций стен, полов и потолков, за отделочными материалами. Она условно подразделяется на следующие типы монтажа:

Прокладка внутри негорючих конструкций производится в штробах стен и потолков, в стяжке пола или одновременно с устройством несущих конструкций (например, при бетонировании). В этом случае гофру применяют для удобства монтажа, защиты от передавливания кабеля и возможности замены электропроводки без нарушения отделочного материала, штробления или демонтажа конструкций стен, потолков или полов. При укладывании гофры с кабелем внутри конструкций из негорючих материалов ПУЭ разрешает использование любого типа гофрированных трубок.

Прокладка за отделочными материалами или в фальш-пространствах имеет цели, аналогичные прокладке в негорючих конструкциях (защита от механических повреждений, возможность замены проводки при необходимости), но с выполнением требований при монтаже, как при прокладке по горючим материалам. Дело в том, что отделочные материалы часто способствуют горению, поэтому для такого монтажа требования являются достаточно строгими

Важно при таком монтаже использовать не распространяющие горение или металлические гофры

Подземная прокладка осуществляется при производстве работ по благоустройству территорий для разводки электрических силовых линий к осветительным приборам и различному оборудованию (насосы поливочных установок, системы открывания ворот и дверей), при прокладывании слаботочных сетей для охранных систем или телефонных линий и в прочих ситуациях. Главное требование при такой укладке гофры с электрическим кабелем – водонепроницаемость и высокая стойкость к механическим деформациям (жёсткость).

Открытая прокладка

Открытая прокладка осуществляется по несущим и ограждающим конструкциям, отделочным материалам и при монтаже на улице к фасадам зданий или по воздуху.

Прокладка по горючим материалам конструкций подразумевает монтаж электрической проводки в гофре к перекрытиям и стенам с горючей отделкой или выполненных из дерева, пластика и других, способствующих горению материалов. По соображениям пожарной безопасности, применяют негорючие (металлические) гофрированные трубки. При таком монтаже согласно ПУЭ запрещено использовать пластиковую гофру из самозатухающих и не распространяющих горение материалов.

Прокладка по негорючим конструкциям и материалам выполняется любыми гофрированными пластиковыми трубками не распространяющими горение. Возможно применение металлических гофр для улучшения эстетичности монтажа или при применении в особых условиях (агрессивные среды, вероятность механического повреждения).

Прокладка вне зданий и сооружений используется для монтажа освещения или прокладки силовых и слаботочных сетей для различных целей по фасадам зданий и ограждений, а так же по воздуху между зданиями. Гофра используемая в этом случае так же не должна распространять горение и должна быть устойчивой к воздействию осадков, ультрафиолетового излучения и быть прочной.

Прокладка кабеля в пожароопасных или взрывоопасных помещениях осуществляется исключительно с использованием металлических гофрированных труб в сочетании с электрическим кабелем, не распространяющим горение.

Как выбрать гофру для проводки

Для выбора гофры необходимо знать диаметр электрического кабеля и условия, в которых будет проложена гофрированная труба. При выборе диаметра следует учесть следующие рекомендации:

для кабеля освещения, к выключателям или для сигнальных линий применяются гофры диаметром 16 мм;
к розеткам или для прокладки коаксиального кабеля используют гофры диаметром 20-25 мм;
для подводки к распределительным коробкам, в зависимости от сечения кабеля, от 25 до 32 мм;
для прокладки кабеля к электрощитам следует применять гофру диаметром 32 мм;
для больших диаметров кабеля используют гофры диаметром от 40 мм и выше.

Ориентировочная таблица зависимости диаметра гофры от сечения и количества жил электрокабеля NYM или ВВГ представлена ниже:

Сечение электрического кабеля, мм² Количество жил, шт Внешний диаметр гофры, мм

1,5	2/3/4/5	16/16/20/20
2,5	2/3/4/5	16/16/20/25
4	2/3/4/5	20/20/25/25
6	2/3/4/5	20/25/32/32
10	2/3/4/5	25/32/32/40
16	2/3/4/5	32/32/40/40
25	2/3/4/5	32/40/50/50

Особенно важно при выборе гофры ориентироваться на условия, в которых будет монтироваться и эксплуатироваться гофрированная труба с электрическим кабелем. Каждый материал подходит для различных вариантов установки

Коротко можно указать следующие материалы и условия их использования:

ПВХ: сухие и закрытые помещения;
ППР: влажные помещения, улица, подземная прокладка;
ПНД: влажные помещения, улица, подземная прокладка;
Металл: в любых условиях;
ПА: в любых условиях.

Как протянуть провод в гофру: монтажные работы

Для того чтобы понять, как производится монтаж, рекомендуем ознакомиться с небольшой инструкцией:

Перед началом монтажных работ нужно отмерить нужное количество гофрированной трубы. Затем разрезать с помощью обычного канцелярского ножа. Проволока, которая находится внутри трубы, разрезается при помощи бокореза.
Затем к кабелю присоединяют конец проволоки. Загибается струна крючком и пробивается край изоляции.
Край протяжки фиксируется и крепится к калориферу.
К последнему пункту можно отнести прокладку провода вгофру через всю ее длину.

Примечание! Сама цель крепежа заключается в создании натяжения.

После проведения всех монтажных работ, нужно закрепить конструкцию в специальных крепежных клипсах. Для более подробной информации, рекомендуем посмотреть видео, чтобы детальнее ознакомиться со всеми этапами работ.

Видео-обзор: как протянуть провод в гофру

Есть некоторые ситуации, когда прокладка кабелей в гофротрубе является проблемой.

Для чего вообще нужен гофрорукав?

Монтаж электропроводки – дело ответственное и не терпящее ошибок. От его качества напрямую зависит безопасность пребывания в электрифицированных помещениях.

Блага цивилизации в виде светящихся лампочек и многочисленной бытовой техники по определению не могут работать без подключения к электросети.

А любой электрический кабель под напряжением является источником поражающего тока, опасного для человека.

Гофру для электрических проводов рекомендуется использовать везде (при скрытом и открытом способе монтажа, при укладке на улице и в помещениях). Если это невозможно по эстетическим соображениям, то ее стоит заменить декоративным кабель-каналом

Первой защитой от поражения электротоком является изоляционная оплетка самого кабеля. Независимо от материала исполнения, она надежно оберегает человека от протекающего по жилам тока.

Однако изоляция не долговечна. Это алюминий или медь провода способны прослужить 15–25 лет, а вот внешняя оплетка на них нередко повреждается уже через 3–4 года после ввода проводки в эксплуатацию.

Срок службы изоляции электропровода сильно снижается из-за:

повышенной влажности (уличной либо комнатной);
перегрева при повышенных нагрузках;
ультрафиолета и других факторов.

В результате – пробой, замыкание, пожар и поражение током человека. Чтобы минимизировать риски, электрики и укладывают провода в гофрорукав.

Он, с одной стороны, выполняет функцию дополнительного барьера между электротоком и человеком, а с другой – служит защитой кабелю.

При возникновении необходимости заменить старый провод в гофре он просто вытягивается из рукава, а на его место вставляется новый – и неважно, под отделкой либо в бетонной стяжке находится этот канал

Уложенный в гофру трубу кабель получает защиту от:

сдавливания и иных механических повреждений;
ультрафиолета и осадков (при прокладке проводов на улице);
воздействия влаги.

И последнее – пожаробезопасность. Все гофрорукава для электрических кабелей выполнены из негорючих либо самозатухающих материалов.

Это снижает вероятность воздействия открытого пламени на провод внутри гофры, а также предотвращает распространение огня при коротких замыканиях и возгораниях кабельной оплетки из пластика.

Особенности правил стандартизации гофротруб

Как указывалось ранее, гофротрубы стандартизируются согласно правилам прокладки трубных систем для кабелей ГОСТ Р МЭК 61386.1-2014. В документе указываются условия конструирования таких систем, правила грамотного соединения элементов между собой. Рассматриваемые гофротрубы должны проходить исследования с соблюдением параметров, включающих определённую температуру окружающей среды.

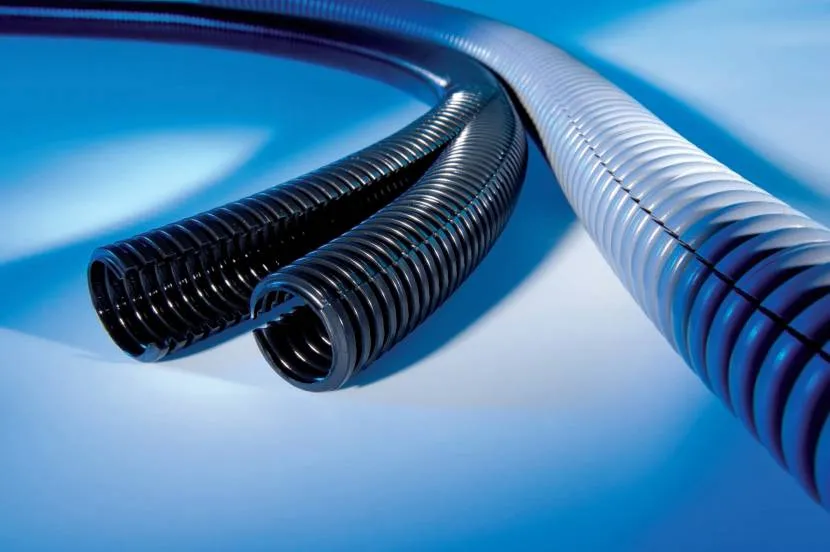

Так выглядит гофра для кабеля Источник proumnyjdom.ru

Каждой разновидности этих материалов присваивается классификационный код, маркировка согласно степени сопротивления сжатию, разрушению, удару, изгибу, растяжению, подвесной нагрузке, воздействию допустимой температуры окружающей среды, по электрическим характеристикам, по степени защиты от внешних воздействий, по степени защиты от пожара и возгорания. Также регламентируется уровень возможности проникновения воды, твёрдых частиц, в том числе пыли, грязи и других.

Степени защиты, обозначаемые как IP, указываются в правилах ГОСТ 14254-2015, которые соответствуют международному стандарту IEC 60529:2013. В этих правилах чётко прописаны основы сертификации различных защищённых материалов, которые маркируются с помощью указания степени защиты от внешних воздействий. Состав IP-кода подробно расписывается с расшифровкой каждой буквы и цифры из шифра, в том числе вспомогательных символов.

Какие производители заслуживают доверия?

Не покупайте откровенно «ноунеймовскую» гофру, так как практика показала, что заявленные характеристики часто не соответствуют реальности. Из производителей, которые заслуживают доверия, отметим следующих:

DKC;
IEK;
EKF;
KOPOS;
ЭРА;
Экопласт;
РУВИНИЛ;
NASHORN — пока в ассортименте только ПВХ гофра.

Комплектующие у них конечно дороже, чем у китайских аналогов, но качество в разы лучше. Тем более, что купить в России нет никаких проблем.

Еще немного интересного из мира электрики:

Почему между фазой и нолем 220 В, а между фазами 380 В?
Почему в США в сети напряжение 110 В, а в России 220 В?

Ремонт гофрированных трубок

При повреждении уже проложенной гофры, пластиковая гофра заваривается полиэтиленом, а на металлической выполняется пайка специальной кислотой.

Сменяемость проводки

Если вы думаете, что проложив всю проводку в гофре сможете в дальнейшем при необходимости легко и просто ее поменять, то вы опять ошибаетесь.

Здесь речь о сменяемости может идти только для кабеля на абсолютно ровных участках. Например, по прямой линии от одной распредкоробки до другой, или спуск от распаечной коробки под потолком к подрозетнику внизу. Стоит появиться на трассе хотя бы одному повороту под углом 90 градусов и замена проводки превратится в сплошное мучение. А если поворотов будет два, то попросту забудьте про такое понятие как сменяемость.

Даже не важно, что это будет минимальное расстояние от 2-х до 2,5 метров. Качественный кабель настолько жесткий, что даже с диаметром гофры в 20мм это будет сделать практически не реально

Вам может потребоваться такое усилие, что кабель вырвет сам себя вместе с гофрой из под слоя штукатурки. Те же, кто вместо ВВГнг используют многожильные гибкие провода типа ПВС и говорят, что все замечательно меняется и протягивается, просто нарушают все действующие нормативы и правила.Прислушиваться серьезно к таким советам ни в коем случае нельзя.

Увеличение стоимости работ
