Как сделать фронтон крыши деревянного дома

В шаг с модой, или путь к мастерству

Почему сегодня стало так модно украшать фронтоны своих домов? Все дело в том, что современные отделочные материалы при всей своей практичности и доступности обладают одним большим минусом: превращают красивые жилые строения в настоящих сиамских близнецов. И только декоративные детали и элементы вносят хоть какое-то разнообразие в безликое строительство, придавая любой постройке индивидуальность, стиль и выразительность.

Что хорошо, любой фронтон украшение использует также как дополнительную защиту от атмосферных осадков.

Во-вторых, при помощи грамотно подобранного декоративного украшения фронтона вы можете визуально скорректировать пропорции последнего: вытянуть или расширить, добиться нужной гармонии или подвести резкую черту.

А декорирование фронтона и установка дополнительных элементов зависит от того, какой стиль архитектуры вашего дома в целом: классический, готический, современный, минималистический или исконно русский. А уж как и что делать дальше, мы уже подскажем: в вашем распоряжении отличные мастер-классы, новые видео-ролики и готовые красивые шаблоны!

А вот и первый видео-ролик:

Устройство ендовых

Для устройства внутренних ендовых рекомендуется использовать металл для монтажа жёлоба. Это позволит избежать неправильную укладку мягкого материала и его повреждения.
Монтаж жёлоба производят на настил до того, как уложена обрешётка. Перед установкой ендовой стоит предусмотреть настил из антисептированной доски под жёлоб. В качестве материала подойдут доски шириной от 30 сантиметров, толщина должна быть равна толщине контробрешётки.

Устройство ендовых Далее отгибают края жёлоба под прямым углом. После требуется согнуть жёлоб относительно оси центра. Угол при этом должен немного превышать значение угла ендовы. Монтаж жёлоба производят, начиная сверху и двигаясь вниз. Обрезка происходит после укладки на поверхность. Свес на жёлоб делают равным 8-10 сантиметрам, чтобы обеспечить надёжное крепление краев. Отбортовку загибают внутрь. Крепление жёлоба на настил производят, используя скобки или гвозди, размер последних должен быть 2,8х2,5 мм. Чтобы исключить возможность продольного смещения желоба, необходимо закрепить его на настиле с помощью гвоздей. Расстояние от кромки должно быть равным двум сантиметрам. При выполнении следующего нахлёста, его делают не менее десяти сантиметров. При монтаже необходимо следить за тем, чтобы поперечные рёбра совмещались

Важно контролировать качество стыков, чтобы впоследствии исключить возможность протечки. Места стыков обрабатываются грунтовкой. После чего ендовы накрывают, защищая от атмосферных воздействий, чтобы дать им возможность высохнуть

После чего ендовы накрывают, защищая от атмосферных воздействий, чтобы дать им возможность высохнуть.

Устройство кирпичных фронтонов

Как правило, кирпичные фронтоны монтируют до сооружения стропильной системы кровли, сразу после возведения стен.

Основные этапы монтажа:

Разметка. Первым делом визуально обозначают очертания строящегося фронтона. На торцевой стене, в ее срединной точке, выставляют рейку, длина которой равна высоте фронтона до конька. Если кровля несимметричная, то рейку фиксируют ближе к одной из стен. Затем соединяют верхний срез рейки с углами стен, натягивая через них капроновый шнур. Такие нехитрые манипуляции образуют воображаемый треугольник, основание которого – стена, вершина (точка конька) – вершина рейки, стороны – натянутый шнур. В дальнейшем, кирпичная кладка фронтонной стены должна повторять линии этой воображаемой фигуры.
Кирпичная кладка. Выполняют кладку кирпичей в пределах натянутого шнура. Кладка ведется обычным образом, за исключением обязательной подрезки крайних кирпичей по линии шнура. Кирпич примеряют к шнуру и чертят по нему линию углового среза. Примерку и соответствующую отметку делают с учетом будущего кладочного шва (примерно 1,5 см). Очень удобно при этом пользоваться деревянным шаблоном, толщина которого совпадает с толщиной шва. После того, как отметка сделана, по ней срезают часть кирпича. Для отреза можно воспользоваться болгаркой, бензорезом или станком по камню.
Армирование. Через каждые 4-5 рядов кладки между кирпичами закладывают армирующую сетку для усиления прочности.
Выравнивание боковин. Когда кладка закончена, боковины фронтона выравнивают цементным раствором.
Дополнительное укрепление конструкции. Для поддержки высокого фронтона с его внутренней стороны выкладывают пилястры.

После монтажа двух фронтонов приступают к установке стропильной системы.

Предлагаем вам посмотреть подробную видео-инструкцию на тему того, как построить фронтоны из кирпича:

Аналогично выстраивают фронтоны из блоков – газосиликатных, пенобетонных, газобетонных, шлакоблока и т.п.

Когда строить стропилу?

Стропильная система монтируется либо до возведения фронтона, либо после:

После возведения фронтона. Наиболее популярный среди опытных строителей вариант. Выбирая его, необходимо провести детальный расчет высоты и площади фронтонной конструкции

Это важно даже при постройке простых прямоугольных домов с симметричными двускатными крышами, поскольку при ошибках в расчетах велика вероятность получить в результате перекос конструкции.
До возведения фронтона. В этом случае стропильная система монтируется без фронтона и нет надобности проводить какие-либо вычисления высоты и площади, что устраивает начинающих строителей

Однако последующие кладочные работы приходится проводить в стесненных условиях чердачного пространства, и некоторые манипуляции выполнить довольно затруднительно.

Как сделать двускатную крышу своими руками: пошаговая инструкция

Сборка простого перекрытия не вызовет затруднений у начинающего мастера, хоть немного знакомого с плотницким делом. Помогут смонтировать двухскатную крышу своими руками чертежи, фото и пошаговые инструкции поэтапного строительства. Монтаж включает сборку мауэрлата, ферм и обрешётки, гидро- и теплоизоляционные работы, укладку покрытия, подшивку свесов. Перекрытие должно служить долго, значит, его делают с запасом прочности, который обеспечит безопасность и долговечность.

Укладка мауэрлата

Изготавливают элемент из бруса или бревна, обрезанного с одной стороны. Укладывают его строго по горизонтали, а отдельные участки сращивают по длине косым или прямым замком. В углах соединяют «в полдерева» или «в лапу». К стенам его крепят проволокой, арматурой, закладными элементами или анкерами. Вариант фиксации зависит от способа возведения здания. Независимо от выбранного типа крепления, оно должно обеспечивать полную неподвижность.

Монтаж конькового бруса

Элемент опирают на противолежащие фронтоны здания. До начала монтажа подготавливают места укладки бруса, очищают их от строительного мусора и проверяют горизонтальность отверстий. Края прогона обматывают гидроизоляционным материалом для увеличения срока его службы и всего узла в целом. После укладки бруса ещё раз проверяют его горизонтальность. В случае отклонения от нормы под края устанавливают прокладки. Обязательно необходима проверка параллельности конька срезу стен. Закрепляют прогон только после его выставления.

Устройство висячей стропильной системы

Подвесная двухскатная крыша своими руками — простой способ пошагового монтажа. Возводят её в чёткой последовательности:

Обустраивают мауэрлат.
По длине опорного бруса делают разметку, где будут располагаться фермы.
Собирают вне здания арки из стропил, затяжек, ригелей.
Поднимают и устанавливают элементы в заданное положение, начиная с боковых. Каждый фиксируют временными укосинами для сохранения вертикали, которую контролируют отвесом или уровнем.
Натягивают маркеры по нижней и верхней точке между крайними фермами. По ним выставляют средние фрагменты.
Закрепляют фермы или арки коньковыми досками, контролируя шаг.

Если между несущими стенами больше 6 м, висячие узлы усиливают стойками.

Крепление обрешетки

Укладку финишного покрытия выполняют на обрешётку. Кроме того, она усиливает каркас, придает ему устойчивость и жесткость. Делают её решётчатую или сплошную. В первом случае набивают доски либо бруски, во втором — листы фанеры, ДСП или OSB. Вариант зависит от вида гидроизоляционного материала и наличия теплоизоляции. Для обустройства утеплённого чердака потребуется монтаж контробрешётки.

Покрытие крыши

После окончания подготовительных работ приступают к настилу покрытия. Способ укладки и последовательность зависит от выбранного материала и рекомендаций производителя. В общем случае начинают работу с центра нижнего края свеса. В процессе монтажа постоянно контролируют параллельность отдельных листов коньку и фронтонам. После настила покрытия обустраивают вентиляцию, подшивают свесы и устанавливают водоотливы.

Тем, кто не знает, как возвести двухскатную крышу своими руками, поможет пошаговое видео процесса. Соблюдение строительных норм и выполнение расчётов позволит сделать перекрытие самостоятельно без привлечения наёмных специалистов.

Как рассчитать и сделать фронтоны

Чтобы фронтоны могли выполнять все возложенные на них обязанности, необходимо перед обустройством провести ряд расчетов. Проведение расчетов направлено на соблюдение необходимых параметров кровли и определение количества необходимых материалов (подробнее: «Как выполнить расчет фронтона – как можно рассчитать площадь»).

В первую очередь нужно определить высоту фронтона. Проще всего это сделать в том случае, если кровельная конструкция уже смонтирована – высота фронтона будет равняться высоте конька.

Перед тем, как рассчитать фронтон двухскатной крыши, если она еще не собрана, нужно определиться с назначением чердачного помещения:

Нежилое подкровельное пространство вполне может иметь высоту менее 1 метра;
Минимальная высота фронтона мансарды должна составлять 1,5 метра;
Чтобы чердачное помещение было жилым и достаточно комфортным, его высоту необходимо увеличить до 2-2,5 м.

Обустройство фронтонов может выполняться по одной из двух технологий, выбор которой зависит от последовательности проведения строительных работ:

Сначала фронтоны, потом крыша. Если кровельная конструкция еще не установлена, то фронтонами можно заняться до монтажа остальных элементов. Такая технология существенно упрощает работу, потому что скатов, обычно ограничивающих рабочее пространство, пока нет. Используя эту технологию, необходимо установить по центру стены мачту, определяющую высоту фронтона. От верхнего края мачты к углам здания протягивается веревка, определяющая геометрию фронтона.
Сначала крыша, потом фронтоны. В случае с установленной заранее кровлей монтировать фронтоны получится только изнутри чердака. Конечно, это не так удобно, как в предыдущем случае, зато геометрия кровли уже сформирована, поэтому нарушить ее не удастся.

Монтажные работы и необходимые расчеты

Перед началом работ по монтажу необходимо определить площадь кирпичного фронтона. Для этого расчета следует определиться с размерами этого конструктивного элемента. Далее, зная ширину, высоту и формулу, по которой можно посчитать площадь равнобедренного треугольника, можно узнать необходимое значение.

Перед тем как приступить к расчету этого конструктивного элемента нужно произвести два–три ряда кладки из кирпича. Таким образом, можно поднять его от угла до угла. Проделать эту процедуру стоит для того, чтобы произвести монтаж и фиксацию мауэрлата, и грамотно установить наклонные стропила. Если эти работы не выполнить, то в дальнейшем выступающие стропила и мауэрлат создадут проблемы при устройстве крыши.

Легкие штрихи для эффектного дизайна

Чтобы придать фронтону оригинальный и неповторимый вид, можно воспользоваться некоторыми декоративными элементами:

в середине или по бокам можно разместить резные элементы из дерева (эффектно смотрится ажурное украшение по периметру фронтона, на боковых откосах);
смотровое или вентиляционное окошко можно обрамить лепниной;
под карнизом можно разместить надпись, отражающую жизненное кредо или девиз, характеризующий хозяина;
фронтоны домов украшают кованными металлическими элементами или изделиями.

Каким бы ни был декор, он должен соответствовать общему стилю строения, подходить по форме и цветовой гамме.

Общая информация об устройстве фронтона

Верхняя торцевая сторона двускатной крыши, которая находится между потолочным перекрытием и боковыми скатами кровли, служит надежной опорой для строения с мансардой. Сделать фронтон двухскатной крыши стоит качественными материалами, учитывая специфику и функции конструкции.

Помимо декоративной роли, конструкция носит практический характер:

придает кровле дополнительную жесткость, равномерно распределяя нагрузку на несущие стены и фундамент;
выполняет роль щита для чердака от ветра, попадания осадков;
удерживает и сохраняет тепло внутри строения;
ограждает территорию под крышей для обустройства жилого или технического сооружения.

Иногда во фронтонную часть врезают дверь, окно и даже балкон. Такие элементы характерны для обустройства жилого этажа.

Устройство и особенности фронтонов из разных материалов

Функция фронтона, как и любой стены — это защита внутреннего пространства от ветра и осадков. А сохранение тепла, или теплоизоляция, зависит от особенностей чердака:

Если чердак не жилой, то крышу и фронтон, как правило, не утепляют, ограничиваясь теплоизоляцией перекрытия верхнего этажа. В этом случае стенку фронтона делают сплошной или с небольшим слуховым окном.
Жилые чердаки, или мансардные этажи, имеют высокие фронтоны, в которых устраивают окна, а иногда и балконы. Утепление фронтона зависит от сезонности проживания в мансарде и наличия в ней системы отопления (в частном доме круглогодичного проживания мансарды могут быть «летними»). Но даже в летних мансардах фронтоны часто утепляют.

Кирпичные фронтоны

По действующим нормам тепловой защиты зданий даже стены в два кирпича считаются «неблагополучными» для большинства регионов России. Фронтоны, как правило, делают еще тоньше — в один или полтора кирпича, и даже слой штукатурки (пусть и «теплой») существенно не улучшит теплоизоляцию стенки. Если необходимо сохранить общий облик кирпичного дома, то для жилых мансард используют следующие варианты отделки стен и фронтона:

Облицовка кирпичом на гибких связях с одновременным монтажом теплоизоляционных листовых материалов между коренной стеной и лицевой кладкой.
Отделка термопанелями, у которых декоративный слой выполнен из клинкерной плитки.

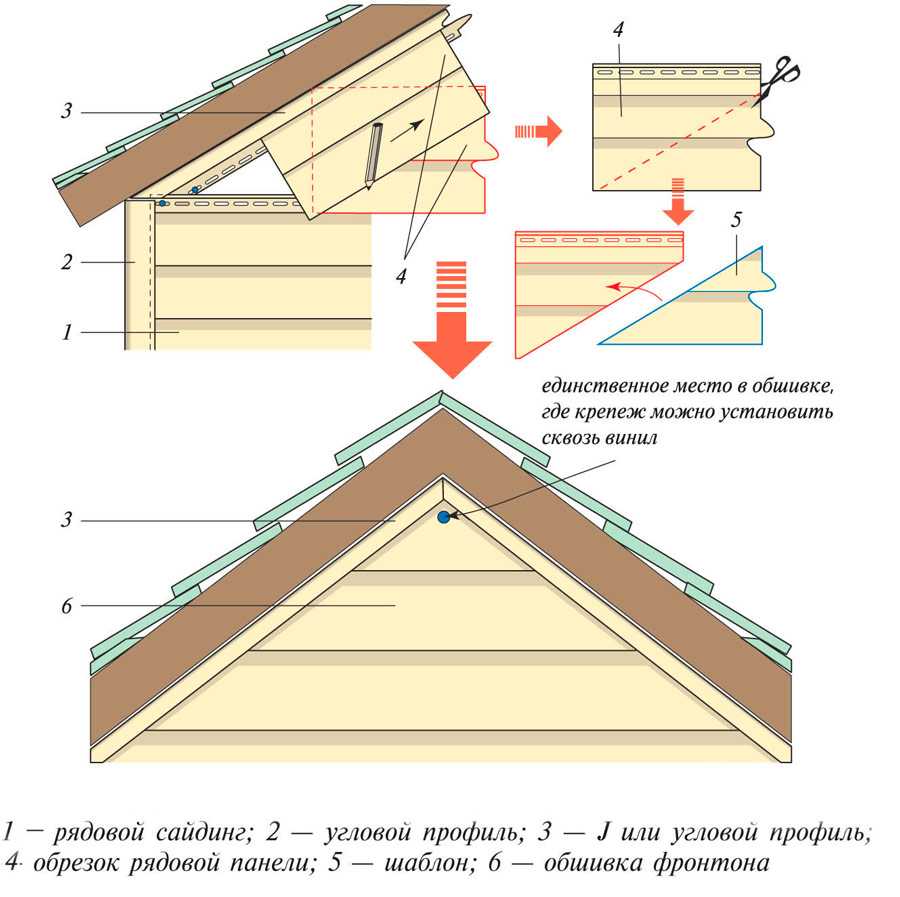

Обустройство навесного вентилируемого фасада с обшивкой сайдингом или фасадными панелями «под кирпич».

Фронтоны из пено- или газобетонных блоков

Фронтоны из ячеистых бетонных блоков устраивают у домов из аналогичных материалов или из кирпича. Для усиления конструкционной прочности и устойчивости к ветровым нагрузкам используют вертикальные анкера, которые связывают последний ряд стены и первые три ряда блоков фронтона.

Необходимость в утеплении зависит от толщины стены и плотности блоков. При использовании марок D300-D400 и ширине блока 300-400 мм, дополнительное утепление в большинстве регионов Европейской части России можно не проводить. Отделка же стен из пено- или газобетона обязательна, а материалы зависят от архитектурного облика и стиля здания. Наиболее популярны:

облицовочный кирпич;
кирпич ручной формовки;
клинкерная плитка;
плитка из натурального камня;
керамогранит (в том числе с монтажом по технологии навесных фасадов);
фасадная штукатурка;
фасадные панели;
сайдинг.

Деревянные фронтоны

Самцовый фронтон деревянного дома не единственный вид, где используют брус или бревно. Из этих же материалов строят мансардные этажи у комбинированных домов типа «шале».

Способ отделки такого фронтона не отличается от отделки фасада дома из бруса или бревна и зависит от того, есть ли дополнительное утепление или нет:

Если фронтон не утепляют, то его поверхность шлифуют, обрабатывают пропиточной грунтовкой-антисептиком, покрывают лаком или прозрачной (полупрозрачной) краской по дереву.
При утеплении фронтона, его обшивают вагонкой, имитацией бруса или блок хаусом, которые затем обрабатывают грунтовкой. После чего наносят защитный слой лака или краски.

При использовании материалов естественной влажности происходит усушка древесины, активная фаза которой может длиться до двух лет.

При этом высота фронтона уменьшается, а длина стропил остается почти без изменений. Возникают силы, буквально выдавливающие верхние венцы боковых стен. Это компенсируют:

дополнительными внутренними опорами на домкратах;
скользящим соединением стропил к мауэрлату;
не жестким болтовым соединением стропил внахлест на коньке.

Подобные мероприятия приводят к усложнению и удорожанию крыши, и сами строители рекомендуют устраивать каркасные фронтоны.

Каркасные фронтоны

Каркас для фронтона изготавливают из тех же материалов, что и стропильную систему. Чаще всего для частных домов выбирают доску и брус, но иногда используют и металлические профили. Профили применяют для устройства арочных крыш и при обшивке фронтона металлически сайдингом или профлистом, в остальных случаях предпочитают дерево.

Изготовление каркасного фронтона может осуществляться уже на месте, с монтажом каждого элемента в отдельности и с привязкой к установленной стропильной системе. В этом случае обшивка и отделка каркаса осуществляется с лесов.

Но есть и другая последовательность, когда по сути повторяется один из способов строительства каркасного дома — тот, в котором каркас сначала монтируют «на земле» и обшивают снаружи плитой, а затем в собранном виде устанавливают на место. Но и здесь возможны разные варианты последовательности работ, и они относятся именно к отделке.

Расчёт количества материала для обшивки двухскатной крыши

Здесь нужно понимать, что обычно фронтон обшивают доской, поверх которой монтируют облицовочный материал, или используют кирпич, если он будет капитальным. В обоих случаях площадь обшивки будет равной площади фронтона минус площадь оконного проёма, если он предусмотрен.

Если нам известна эта площадь, то расчёт кирпича или досок, необходимых для обшивки, – это дело техники.

Давайте рассмотрим, как рассчитать кирпичный фронтон крыши, поскольку здесь требуется большая точность с учётом некоторых нюансов, характерных для кирпичной кладки. Итак, нужные нам исходные данные, кроме рассчитанной ранее площади, – это вид кладки, площадь кирпича (имеется в виду та грань, которая будет смотреть наружу) и толщина шва. Если взять стандартный строительный кирпич, имеющий размеры 25*12*6,5 см, и толщину шва раствора в 0,5 см, то для кладки площадью 1 м2 потребуется 57 кирпичей (10000/((25+0,5)*(6,5+0,5)). Если кладка будет производиться плашмя, количество кирпичей уменьшится до 32.

Зная площадь фронтона, умножаем эту цифру на 57 (или 32) и получим требуемое количество кирпичей.

Обычно советуют приобретать стройматериал с небольшим запасом, в районе 15%. В нашем случае это требование обязательное, поскольку кирпичная кладка вряд ли будет укладываться в целое число кирпичей – ну, вы понимаете, о чём речь.

Что касается расчёта деревянной обшивки для фронтона двухскатной крыши, то здесь всё намного проще: вычисляем площадь доски, а затем делим площадь фронтона на полученное значение. Но расход здесь будет намного большим, если вы хотите, чтобы обшивка была из цельных досок. Но и при использовании кусков расход тоже будет приличным, так что здесь 15% запаса может оказаться и недостаточно.

Устройство кирпичных фронтонов

Основные этапы монтажа:

Разметка. Первым делом визуально обозначают очертания строящегося фронтона. На торцевой стене, в ее срединной точке, выставляют рейку, длина которой равна высоте фронтона до конька. Если кровля несимметричная, то рейку фиксируют ближе к одной из стен. Затем соединяют верхний срез рейки с углами стен, натягивая через них капроновый шнур. Такие нехитрые манипуляции образуют воображаемый треугольник, основание которого – стена, вершина (точка конька) – вершина рейки, стороны – натянутый шнур. В дальнейшем, кирпичная кладка фронтонной стены должна повторять линии этой воображаемой фигуры.
Кирпичная кладка. Выполняют кладку кирпичей в пределах натянутого шнура. Кладка ведется обычным образом, за исключением обязательной подрезки крайних кирпичей по линии шнура. Кирпич примеряют к шнуру и чертят по нему линию углового среза. Примерку и соответствующую отметку делают с учетом будущего кладочного шва (примерно 1,5 см). Очень удобно при этом пользоваться деревянным шаблоном, толщина которого совпадает с толщиной шва. После того, как отметка сделана, по ней срезают часть кирпича. Для отреза можно воспользоваться болгаркой, бензорезом или станком по камню.
Армирование. Через каждые 4-5 рядов кладки между кирпичами закладывают армирующую сетку для усиления прочности.
Выравнивание боковин. Когда кладка закончена, боковины фронтона выравнивают цементным раствором.
Дополнительное укрепление конструкции. Для поддержки высокого фронтона с его внутренней стороны выкладывают пилястры.

После монтажа двух фронтонов приступают к установке стропильной системы.

Аналогично выстраивают фронтоны из блоков – газосиликатных, пенобетонных, газобетонных, шлакоблока и т.п.

Двухскатная крыша своими руками: устройство «двухскатки» углом над полумансардой

Крыша с двумя скатами – самая распространенная и горячо любимая соотечественниками конструкция. Она прекрасно сочетается с нашими ландшафтными данными, при идеальном исполнении безупречно защищает владельцев от всех возможных погодных невзгод. В двухскатном семействе множество разновидностей, сооружаемых над деревянными и каменными коробками. Их строители придерживаются общих технологических принципов. Однако в зависимости от материала стен и проектной специфики здания ряд отличий все же имеется. Ярким примером является обустройство домов с полумансардами. Если решено, что сооружаться будет двухскатная крыша своими руками над подобным объектом, с особенностями строительства следует в подробностях ознакомиться.

Когда лучше строить

Если по всем вышеперечисленным вопросам вы уже расставили все точки над «И», то остается решить, когда лучше возводить фронтон, до возведения стропил или после. При выборе определенной последовательности учитывается несколько факторов. Например, если в вашем регионе преобладают сильные ветра, то возникает потребность в том, чтобы укрепить эту часть дома и использовать фронтон как опору для балок перекрытия. В таком случае, фронтон строится до возведения стропил.

Существует и другой вариант возведения фронтона с уже имеющейся стропильной системой. При таком порядке строительства шанс выполнить перекос крыши снижается. А обрешетка будет являться ограничителем при строительстве шпицовых стен.

Расчет площади фронтона: высота и форма

Высота фронтона может быть произвольной, если только данный элемент не располагается на уже готовой крыше. При созданной ранее кровле, высота фронтона связывается с чердачным помещением, если правильно выполнен расчет фронтона.

Нежилые фронтоны домов должны располагаться на высоте до 0,7 метра. Жилые чердаки на высоте от 0,8 до 1 метра. При создании люкарны, можно начинать установку мансардных окон. Они, в свою очередь, создают объем большого пространства. Основные фронтоны мансарды располагаются на высоте от 1,4 до 1,5 метра. А наиболее оптимальной высотой считается вариант от 2 до 2,1 метра. При этом функционал и эффективность использования увеличиваются в несколько раз.

Покраска фронтона

Для изменения цвета рекомендуется использовать специальную краску для фасадов. Она предохраняет отделочный слой от проникновения атмосферной влаги, способствует испарению пара, выводящегося из обшивки, защищает фасад от воздействия природных явлений.

Для обработки фронтонов кровли используют покрытия.

Алкидная краска образует защитную пленку, которая препятствует проникновению влаги. Цвет не стирается под механическим воздействием, но со временем тускнеет от солнца.
Масляная краска создает водостойкий и паронепроницаемый слой. Под воздействием УФ-лучей трескается и выгорает.
Силиконовая краска формирует прочную, эластичную и дышащую пленку, которая защищает от выцветания и расслаивания.
Латексная, акриловая краска не боится воздействия внешней среды и создает на поверхности защитное покрытие, не пропускающее пар. Такое покрытие подвержено порче под механическим воздействием.

Для покрытия краской необходимо очистить и загрунтовать поверхность, обеспечив равномерное распределение и впитывание красящей эмульсии. Перемешать краску до равномерной консистенции, нанести ее по фронтону, после подсыхания наложить второй слой.

На деревянные покрытия наносят составы на масляной основе. Оштукатуренные покрывают водной эмульсией.

Устройство фронтонов крыши

Фронтон своими руками деревянный сделать нетрудно. Как правило, он выполняется из следующих материалов: дерева, пеноблока, кирпича.
Определяется высота и форма будущего фронтона. Этот этап работы выполняется в начале, а все данные заносятся в проект дома.

В месте закрепления вершины фронтона должна быть установлена мачта, которая закрепляется вертикально.
От верхушки мачты по сторонам дома натягивается капроновый шнур. Затем он закрепляется в натянутом состоянии.
Наконец, фронтоны деревянных домов устанавливаются по ранее заданным пропорциям (прочитайте: «Устройство крыши деревянного дома: какую кровлю выбрать «).

Разновидности фронтисписов

Классификацию фронтонов проводят по нескольким признакам:

геометрической форме;
способу постройки в зависимости от стропильной системы;
материалу изготовления;
вариантам отделки.

Формы фронтонов

Мансардный тип фронтона

Архитекторы и дизайнеры выделяют несколько вариантов геометрической формы фронтонов:

Треугольный — наиболее распространённый тип в частном строительстве. Имеет форму равнобедренного треугольника, где равные стороны ограничены скатами крыши. Для защиты стены от осадков часто строится со свесами.
Трапециевидный вариант пригоден для ломанной крыши, где угол наклона скатов меняется. Получил распространение в частных домах, так как позволяет с меньшими затратами обустроить мансардный этаж с достаточной высотой комнат.
Полукруглый, верхняя часть имеет форму дуги окружности. Предполагает обустройство кровли сложной искривлённой формы, что резко удорожает строительство.
Лучковый — разновидность полукруглого, но с меньшей высотой, напоминает по форме лук с тетивой.

Редко используют в массовом строительстве фронтоны:

ступенчатые;
килевидные со сложными формами;
раскрепованные, свойственные дорогому жилью и требующий больших навыков в возведении;
прерванные используются для установки каких-либо строительных конструкций;
разорванные.

Есть также фронтоны самцовые, которые при строительстве выполняются как продолжение основной стены, например, в домах из бруса, кирпича, блоков.

Влияние стропильной системы на конструкцию

Виды стропил, на которые крепится фронтон

Основания для скатных крыш выполняют по технологии наслонных или висячих стропил.

В первом случае перед монтажом стропил строят фронтон, на который опирается продольный брус конька. Именно на этот элемент крепят стропила верхним краем.

Вариант висячих стропил предусматривает опору на стены дома и может изготавливаться без конькового бруса. В этом случае фронтон необходимо специально крепить к стропилам или укреплять другим доступным способом после завершения строительства кровли.

Схема и особенности устройства двускатной крыши

Двускатной называется крыша, образованная пересечением двух прямоугольных скатов под определённым углом. Такое устройство является самым надёжным и простым, поэтому смонтировать двускатную кровлю самостоятельно может даже человек со средними навыками плотницких работ.

Основанием крыши является стропильная система, выполняющая роль опоры для кровельного пирога и финишного покрытия. От её прочности и надёжности зависит срок эксплуатация кровли и комфортность проживания в доме. Стропильная система, подвергающаяся регулярным ветровым и снеговым нагрузкам, должна быть надёжно закреплена на корпусе здания. Эта задача решается при помощи мауэрлата, который прочно фиксируется к верхней плоскости стен дома. Таким образом создаётся практически монолитная система, надёжно защищающая внутреннее пространство дома от любых проявлений внешней среды.

Конструкция стропильной системы двускатной крыши

Крыша с двумя противоположными скатами — самая распространённая конструкция из применяемых в индивидуальном жилищном строительстве. Линия пересечения образует конёк, а боковые проёмы крайних стропильных ног служат для устройства фронтонов — вертикально расположенных стенок, создающих замкнутое подкровельное пространство. Для получения прочной и долговечной конструкции применяется множество подпорных и укрепляющих элементов, придающих дополнительную жёсткость всему сооружению. В основе двускатной конструкции лежит треугольник — наиболее жёсткая геометрическая фигура. Стропильная система состоит из следующих основных элементов:

Мауэрлат — это деревянный брус, выполняющий роль связующего элемента между коробкой дома и его стропильной системой. К стенам он крепится резьбовыми шпильками, анкерными винтами или проволочными жгутами. Размер поперечного сечения бруса составляет от 100х100 до 150х150 мм и зависит от размера здания, его этажности и формы крыши.
Стропильная нога — деревянный брус размером 50х150 или 100х150 мм, соединяющийся в верхней точке крыши с коньком и опирающийся противоположным концом на мауэрлат. Стропила — основной несущий элемент кровельной системы, воспринимающий все виды внешних нагрузок: ветра, снега, дождя и собственного веса конструкции.
Лежень — брус из древесины, укладываемый горизонтально с опорой на внутреннюю несущую стену. Размер лежня, как правило, равен размеру мауэрлата. Является опорой для кровельных стоек.
Затяжка — элемент, применяемый в висячих стропильных системах. Его назначение — компенсация растягивающих усилий, возникающих на нижних концах стропильных ног.
Стойки — брусья квадратного сечения, передающие часть нагрузки от стропил на лежни.
Подкосы — элементы конструкции, передающие часть нагрузки от стропильных ног на затяжку. Таким образом формируется ферма, обладающая повышенными прочностными характеристиками.
Контробрешётка — деревянные бруски размером от 25х50 до 50х50 мм, набиваемые на верхнее ребро стропил. Назначение контробрешётки — образование вентиляционного зазора между обрешёткой и гидроизолирующей плёнкой. Этот элемент обязателен при устройстве кровельного пирога на мансарде.
Обрешётка — опорное основание для установки финишного покрытия кровли. Обрешётка бывает сплошной или разреженной и может быть выполнена из доски толщиной 25 мм, водостойкой фанеры, листов ОСП и других подобных материалов. Выбор конструкции обрешётки зависит от характеристик финишного покрытия.
Конёк — горизонтально расположенная балка, по которой происходит пересечение противоположных скатов.
Свес кровли — является продолжением стропил на расстояние до 40 см от стен здания. Защищает стены от намокания, а также служит для размещения софитов, являющихся составной частью системы вентиляции подкровельного пространства. При недостаточной длине стропила свес формируется дополнительными деталями для их удлинения — кобылками.

Как сделать своими руками ↑

Возведение фасадной части кровельной конструкции следует выполнять по тщательно проработанному проекту, поскольку любая ошибка в расчетах по определению точных размеров может привести к перекосу стропильной системы. Это, в свою очередь, станет причиной серьезных осложнений и даже обрушения стен.

В месте соединения верхней части строго вертикально устанавливают матчу, равную по длине высоте будущей конструкции. Ее закрепляют по центру стены, а верхний конец соединяют с углами стены, к примеру, капроновым шнуром в натянутом состоянии, образовав равнобедренный треугольник. Его боковые стороны послужат в дальнейшем маяком при укладке боковин конструкции.

Практически устройством фронтона можно заняться и до, и после возведения кровли. Тем не менее опытные мастера рекомендуют придерживаться первого варианта, поскольку готовая кровля, как правило, усложняет возведение фронтонной стены.

Подобная конструкция довольно хрупкая, поэтому ее желательно укреплять. К примеру, прежде чем зашить фронтон мансардной крыши, как один из возможных вариантов, сооружают дополнительную разделительную стену, толщиной более 24 см либо пилястры и колонны.
