Технология монтажа

Локальную канализационную систему
принято делить на две части:

внутренняя, включающая стояк с отводами к
сантехническим устройствам — кухонным раковинам, умывальникам, ваннам, унитазам и т.п.;
наружная, состоящая из септика, поля фильтрации
и подводящих трубопроводов, погруженных в грунт.

Разделение условно, поскольку
система может функционировать только целиком. Различие между этими частями заключается
только в месте работы и специфике монтажа. Рассмотрим их внимательнее:

Внутренняя канализация

Внутренняя
канализация состоит из трубопроводов, отходящих от сантехнических приборов,
присоединенных к стояку. Монтаж системы необходимо начинать с вертикальной
части — самого
стояка с фановой трубой. Она необходима для вывода канализационных газов из
внутреннего пространства труб. Основную сложность представляют узлы прохода
через перекрытия и, в особенности, сквозь кровлю. Потребуется обеспечить герметичность
прохода, иначе дожди быстро превратят стропильную систему в груду гнилых досок.

Сборка
вертикальных и горизонтальных труб никакой сложности не представляет. Они
вставляются друг в друга, по необходимости подрезаются по длине. Для крепления
к полу или стенам используются специальные хомуты, которые продаются в
строительных магазинах.

Наружная канализация

Наружная канализация — это самая трудоемкая часть работ. Предстоит произвести значительные земляные работы — выкопать траншею от дома до точки установки коллектора, углубление под септик, подготовить заглубленную площадку под поле фильтрации. Если участок маленький, лучшим решением станет устройство дренажного колодца.

Траншею
выкапывают на глубину, превышающую уровень промерзания грунта. Если это
обеспечить нельзя, трубу утепляют, устанавливая на нее пенопластовую скорлупу, изолируя
стекловатой или керамзитом. Рекомендуется использовать двухслойное
утепление — сначала плотно укутать трубу скорлупой или подобным
материалом, потом засыпать керамзитом, пенопластовой крошкой или иным
влагостойким утеплителем

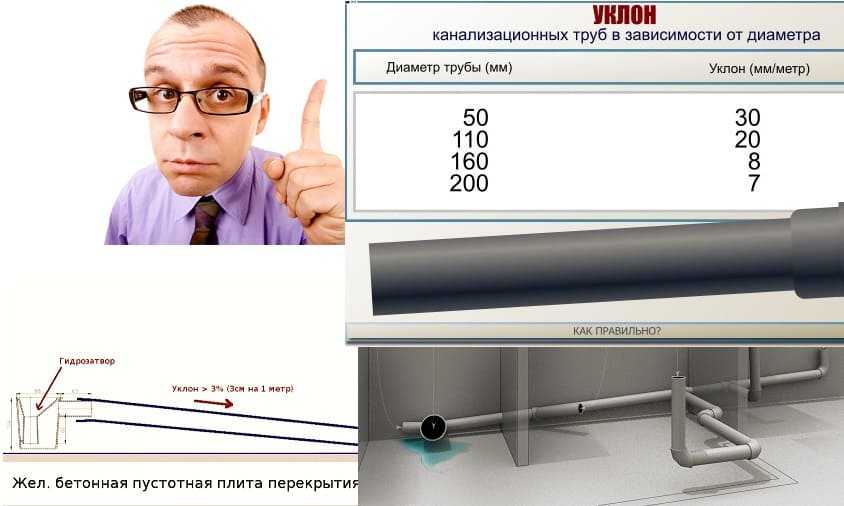

Важно обеспечить уклон труб:

диаметром 50 мм — 3 см на 1 м длины;
110 мм — 2 см на 1 м длины;
160 мм — 0,8 см на 1 м длины трубы.

На поворотах или разветвлениях
надо установить ревизионные люки, с помощью которых будет производиться чистка
и устранение заторов.

Вам также может понравиться — Уклон канализационных труб по СНиП

Сооружений внутренней канализации

На завершающем этапе можно приступать к разводке канализации в доме. При сооружении внутренней канализации используется безнапорный принцип. Каждый сантехнический прибор должен иметь соответствующего диаметра трубу и подключаться к сливной магистрали. Для раковины характерно сечение в 50 мм, а для унитаза не менее 100 мм.

На завершающем этапе следует проверить функционирование системы. При подаче воды в трубопровод, она должна поступить в канализационную яму. Время прохода всей магистрали зависит от длины трубопровода.

В итоге следует отметить, что на сооружение простейшей конструкции канализации понадобится не менее 20-30 тысяч рублей

Кроме того, если сооружается канализация на даче, то немаловажно подумать о проведении водопровода

Составляющие автономной системы канализации

В основном конструкции канализаций без откачки, требуют регулярного ухода и чистки. Чтобы избежать этих не совсем желательных действий и частого вызова специальных сотрудников с соответствующей техникой, выполняют монтажные работы по установлению накопительных емкостей без этого недостатка.

Зачастую устанавливают канализацию без откачки, в ней предусмотрено строительство септика. И перед выполнением работ обязательно необходимо ознакомиться с деталями работы компонентов автономной канализационной системы. Она в основном состоит из перечня последующих главных компонентов.

Накопительные емкости (резервуары).
Шахты для вентиляции, нужны в каждой емкости системы.
Герметично закрытые люки.

Накопительные емкости, между собой соединенные при помощи труб (как правило, используют пластиковые трубы). И первый резервуар необходимо наполнять не более чем на 75%, а второй резервуар соответственно на 25%. Каждый из резервуаров имеет по две или три камеры.

Только в комплексном использовании эти компоненты могут обеспечить эффективность отвода нечистот и качественное устранение неприятных запахов сероводорода.

Строительство септика

Дачный септик будем строить из 2-х пластиковых бочек объемом по 250 л.

На одну из них будет возложена функция отстойника.

Вторая станет фильтровальным колодцем (у нее нужно вырезать дно).

Порядок действий должен быть таким:

Необходимо выкопать котлован со ступенчатым дном. Отметка первой (верхней) «ступеньки» должна быть такой, чтобы установленная на 20-сантиметровую песчаную подушку бочка своей верхней частью упиралась в идущую от дома канализационную трубу. С противоположной стороны в бочку нужно врезать переливную трубу, которая должна оказаться на 10 – 15 см ниже входного отверстия. Сверху емкость оснащается душником с конусовидным грибком.
На второй (нижней) «ступеньке» сооружается 2-слойный фильтр: снизу – 30-сантиметровый слой щебня средних размеров с добавкой гравия или керамзита, сверху – слой песка толщиной в 50 см. Глубина этой «ступени» должна быть таковой, чтобы верхняя часть установленной на фильтр бочки (без днища) оказалась как раз на уровне переливной трубы, врезанной в первую бочку. На высоте около 30 см в бочке-колодце нужно просверлить отверстия.

Чтобы бочки не выдавливались наверх грунтовыми водами, их нужно обвязать проволокой, прикрепленной к заделанным в грунт якорям. После этого остается засыпать септик смесью земли, песка и щебня.

Удачные примеры и варианты

Для небольшой дачи, с учетом одновременного пребывания до 5 человек, самым оптимальным вариантом будет следующая схема.

Душевая комната с унитазом располагается на фасадной стороне дома. Сам дом имеет отступ от уличного забора 3 – 4 метра. У самого забора выполнить устройство дренажной ямы с герметичным отсеком, с отступом от дома 2 или более метра. Это сократит протяженность коллектора к сливной яме до минимальных 4-5 метров.

Кухню можно разместить в любом удобном месте. А канализацию от кухонной мойки протянуть к коллектору в подполье, либо проложить заранее, при строительстве дома. Даже в самом крайнем случае, протяженность трубы из кухни не будет более 5-6 метров.

Если дом уже существует и планировку не изменить. То место для септика стоит подобрать со стороны дома, в которой находится ванная или душевая комната. Даже если эта комната находится в задней части дома, сливную яму можно сдвинуть в сторону фасада участка. Поближе к переулку. При выборе расстояния до ямы, нужно учитывать, что чем ниже труба войдет в ёмкость, тем меньший объем ямы можно заполнять. Если яма будет наполняться выше уровня вхождения трубы, то часть трубы, заполненная стоками, начнет забиваться твердыми фракциями фекалий. И тогда трубу придётся часто чистить тросом.

Выполнить монтаж канализации своими руками на даче вполне возможно. Стоит лишь все продумать и правильно спланировать. А удобство пользования ею, сделает проживание на даче ещё комфортнее.

Устройство септика из бетонных колец подробная инструкция:

Подготовка котлована согласно параметрам сооружения

При обустройстве дачной канализации без откачки своими руками в определенном месте, предусмотренном в проекте, c применением лопат и лебедки или мини-экскаватора выкапывают яму, имеющую глубину, равную высоте 2-3 колец и горловины.

К этому параметру конструкции добавляют от 30 до 40 сантиметров на создание основания. Оно состоит из слоя песка толщиной 15 — 20 сантиметров и слоя гравия или речной гальки, или щебня величиной 15 — 20 сантиметров. Обустройство дренажа обеспечивает наличие надежной основы и фильтрующей «подушки».

Длина канавы должна позволять установить в ней два резервуара, которые соединены между собой коротким переливом. Грунт из выкопанной ямы вывозить с дачного участка не следует, поскольку его используют для обратной засыпки. Остатки земли потом можно задействовать для формирования, например, клумбы или иных ландшафтных объектов.

Дачный туалет без выгребной ямы своими руками

Наиболее популярным вариантом среди самостоятельного изготовления туалетов для дачи, фото которых представлены выше, является сооружение из бетонных колец.

Первым делом закупаются строительные материалы – 9 колец и 3 люка к ним.

Люк – обязательное условие герметичности конструкции

Вырываются три ямы в ряд, с диаметром в 2,8 метра и глубиной 3 метра.
Для первых двух ям необходимо сделать бетонную подушку.

Так выглядит установленное кольцо без бетонной подушки

В каждую из ям при помощи специальной техники устанавливается по три бетонных кольца. Щели между ними заполняют специальной гидрофобной смесью, а оставшуюся полость между землей и кольцом.

Монтаж перфорированных колец

Этап 3. Очистное устройство

Идеальным вариантом для загородного участка является септик – усовершенствованный аналог выгребной ямы, требующий минимальных расходов и усилий при эксплуатации. Более того, если оборудовать многокамерный септик, то очищенные стоки можно будет повторно использовать, скажем, для полива сада или огорода.

Септик РОСТОК

Есть большое количество моделей септиков, производимых как отечественными, так и зарубежными фирмами. У каждой имеются свои сильные и слабые стороны. Больше всего для дачи подходят септики «Росток Дачный» (стоимость – порядка 29 тысяч рублей) или «Микроб-600» (рассчитан на три-четыре человека, стоимость – 15 тысяч). Но при незначительном объеме системы целесообразнее самостоятельно построить септик.

Как устроен септик

Септик Росток Дачный

Септик можно соорудить как с готовых деталей, так и «с нуля», но в любом случае грамотный монтаж предусматривает хотя бы минимальные знания о принципе работы прибора.

Септик – это две (реже – три) емкости, сообщающиеся перепускными горловинами. Объем первой емкости больше, если сравнивать с остальными. Туда попадают выводимые из внутренней сети стоки. Характерно, что жидкость находится в каждой из емкостей определенное время, в течение которого постепенно очищается.

Устройство септика

В ходе фильтрации растворенные в жидкости газы поднимаются и выводятся наружу, в то время как твердые частицы оседают на дно и образуют так называемый активный ил. В этом иле живут анаэробные бактерии, которые расщепляют органику на отдельные химические элементы и не нуждаются в кислороде.

В верхней части первой емкости установлена труба, посредством которой очищенные стоки переливаются во вторую.

Процедура очистки повторяется два-три раза, затем жидкость попадает в последний резервуар, где установлена песчано-каменная фильтрационная «подушка». Через эту «подушку» жидкость попадает в почву.

Монтаж септика

Строительство септика

Бетонный септик своими руками

Если планируется самостоятельное изготовление септика, то советуем сделать выбор в пользу капитального бетонного сооружения. Ниже приведена последовательность действий.

Шаг 1. Вначале определяется нужная накопительная емкость прибора. В идеале она должна равняться 3-дневному объему сточных вод всех жильцов дома. Таким образом, если в доме живут три человека, то накопительная емкость должна составлять 1,8 кубометра.

Шаг 2. Далее следуют земляные работы. Вырывается котлован под септик – вручную или с помощью спецтехники.

Земляные работы

Шаг 3. Дно укрывается 20-сантиметровой песчаной «подушкой».

Шаг 4. Формируется опалубка. Доски или ДСП-листы надежно укрепляются, т. к. вес конструкции будет внушительным. В опалубке проделывается перепускное отверстие, для чего между стенками вставляется небольшая трубка из металла или пластика.

Опалубка для монолитного септикаОпалубка для монолитного септика

Шаг 5. Из железной арматуры формируется армирующий каркас. Пересекающиеся пруты связываются стальной проволокой

Важно, чтобы ни один элемент арматуры не выходил за грани будущей конструкции

Шаг 6. Опалубка заливается бетонным раствором, причем это нужно сделать за один заход. В процессе заливки раствор обрабатывается вибробуром – это необходимо для того, чтобы заполнить весь объем, который ограничен опалубкой, и удалить пузырьки воздуха.

Бетонные стенки после снятия опалубкиЭтапы обустройства перекрытияУстройство перекрытия септика

Шаг 7. Перекрытие формируется из досок и металлических уголков, уложенных параллельно. Поверх уложенных элементов настилается пленка полиэтиленовая. Далее производится армирование металлической сеткой. Когда основание подготовлено, заливается слой бетона. Также перекрытие можно сформировать из готовых железобетонных плит, уложенных на стенки септика с зазором до 2 см.

Обустройство горловин камер септика

Шаг 8. Котлован засыпается песком и грунтом послойно. На поверхности остаются только вентиляционные трубы (высота над поверхностью грунта до 1,2 см) и крышки, защищающие горловины камер септика.

Гидроизоляция опалубки перед заливкой бетонаНа готовую бетонную горловину необходимо надеть пластиковую крышку

Последний штрих

Схема канализации

Что остается сделать? Поверх канализационных труб засыпается песок, сверху грунт. Зазоры между стенками септика и ямы также засыпаются грунтом. В том случае, если в качестве септика был установлен готовый пластмассовый вариант, лучше для подсыпки использовать песок, но с одним условием. По мере заполнения зазора необходимо заполнять септик водой. Это делается для того, чтобы песок не продавил стенки емкости внутрь.

Все, устройство канализации закончено, можно ее эксплуатировать. Как видите, ничего сложного. Все достаточно просто, и если выполнять монтаж точно по указанной технологии, то построенная вами канализационная система будет работать эффективно.

Аналогично можно сделать на даче и водопровод, ведь это тоже не очень сложный процесс. И после того, как будут проведены водоснабжение и канализация своими руками, остальные работы по преобразованию дачи покажутся вам сущим пустяком.

Проект разводки внутренней канализации

В материалах проекта указываются:

Места установки приборов и расчёт оборудования для обеспечения бесперебойного функционирования канализации. Например, для слива стоков из унитаза и ванны применяются трубы, имеющие диаметр от 100 мм, для мойки достаточно 50 мм;
Уклон труб. Должно обеспечиваться движение сточных вод самотёком. Для этого уклон труб должен составлять не менее 30 мм на 1 м для труб диаметром 50 мм и 20 мм/1м – для сечения 100 мм;
Расчёт просвета вытяжной трубы. Для объёма оборудования, которое содержит простая канализация на даче, обычно хватает трубы с диаметром 50 мм;
Длина участков от унитаза и других приборов до стояка. Она должна быть не более 1 м от унитаза и не более 3 м от других санитарно-технических приборов. Будучи построенными без применения указанных норм, они не обеспечат самоток фекалий;
Места установки клапанов, которые пропускают воздух в систему, иначе разреженный воздух не даст стокам свободно отходить из системы.

Уклон труб

Как самому подключить внутреннюю и внешнюю канализацию и произвести тестирование

По окончании монтажа внутренней и наружной сетей канализации на даче самым ответственным является момент соединения двух этих разводок

Основное внимание следует уделить соблюдение угла наклона

Смотреть видео

Его величина зависит от диаметра трубы водопровода. В дачных разводках обычно применяется труба 80-100 миллиметров, для которой оптимальным будет уклон 2-3 миллиметра на метр трубопровода.

Выставив трубу в таком положении на песчаном основании, засыпать ее нужно также песком с тщательной трамбовкой.

Подключение электроэнергии и систем управления нужно доверить опытному специалисту – наладчику от производителя оборудования. В противном случае гарантийные обязательства поставщика будут недействительны. По окончании он должен сделать соответствующую отметку в гарантийном талоне.

Виды используемых труб для системы дачной канализации

Исходя из составленной схемы по возможному расположению пластиковых емкостей, начинают комплекс работ по монтажу трубопроводов. Первым этапом выступает процесс крепления централизованного стояка, с диаметром 110 миллиметров. Вывод газов происходит через специализированные ветки вентиляции. Трубы можно подобрать из разных материалов (разделяются по стоимости, качеству и термина использования).

Различают три типа труб:

ПВХ;
чугунные системы;
керамические.

Трубы из ПВХ – устойчивы к компонентам органической и неорганической химии, не склонны к процессам появления ржавчины. Отличительна черта в том, что благодаря гладкости поверхности внутри не образовывается налет, и нечистоты извлекаются быстро и качественно. Закрепляют с помощью специализированной методики.

Таблица размеров ПВХ труб

Чугунные системы, по соотношении стоимости с ПВХ-трубами – эта система значительно дороже, но эти затраты будут оправданы. Гарантируется надежность и долговечность. Для установки работает бригада специалистов, так как сами по себе трубы самостоятельно установить очень сложно.

Керамические части делают из глины, с обязательным процессом обжигания. Изнашиваемость сточных труб, показатель термостойкости – эти факты определяют высокую цену на получаемый продукт.

Особенности создания дачной канализации

Для благоустройства частного дома, в том числе и на загородном участке, необходимо проложить инженерные коммуникации. Известно, что вдалеке за пределами городской черты, отсутствуют централизованные системы отвода стоков. Единственным решением данной проблемы является организация автономной канализации на даче своими руками.

В элитных загородных поселках и коттеджных городках монтируют мощные локальные очистные сооружения, которые способны обслужить одновременно несколько домохозяйств, но это происходит редко. Обычно владельцы небольших садовых участков площадью не более 15 соток, отдают предпочтения недорогим объектам — выгребным ямам или очистным сооружениям простой конструкции. Давайте поймем, локальная канализация — что это такое, как она устроена и какие имеет преимущества.

Существует и другой более затратный вариант, как правильно сделать канализацию на даче. Он предполагает установку готовой емкости заводского изготовления из модифицированного пластика, которая оснащена вентиляцией, патрубком для подключения к трубам и техническим люком.

Если территория имеет большую площадь, тогда можно обустроить несколько выгребных ям. Ими будут, например, для уличного туалета — торфяная яма, а для дома и бани — два накопителя.

Создание внешней канализации

Следующий этап – обустройство наружной системы. Основной материал – трубы из пластика, диаметром от 10 сантиментов. Можно подобрать и более широкие варианты, если жильцами потребляется немалое количество воды. Здесь все сугубо индивидуально.

Уже отмечалось, что между жилым домом и выгребной ямой (септиком) расстояние – минимум 5-10 м. Соответственно, приобретается необходимое количество труб. Обязательно предусматривается наклон (достаточно 5-10 градусов). Жидкости должны попадать в указанное место без дополнительной помощи.

Осуществляется рытье траншеи, в которую помещается труба.

Важно! Глубина подбирается с учетом уровня промерзания грунта. Каких-то конкретных общих норм не может быть, так как в каждом регионе отмечаются разные климатические условия

Под основанием дома сооружается проходная гильза. Благодаря такой практике удается создать эффективную защиту канализационной системы от повреждения, если фундамент начнет приседать, деформироваться.

Внешний отвод канализации монтируется исключительно на мягкой почве. Как правило, канализационная труба сверху засыпается песком. Далее – его тщательно трамбуют. Можно использовать и другой материал. Главное требование мягкость, ведь порода не должна оказывать какое-то жесткое давление на трубы, так как их со временем можно банально повредить. В таком случае придется потратить немало сил, времени, денег на восстановление системы.

Совет! С особой ответственностью надо подходить к работам в регионах с суровым климатом. Обязательно надо утеплить трубы

Каким именно материалом неважно. Как вариант, специальный рукав, изготавливаемый из полипропилена

Главное – подобрать диаметр с учетом диаметра непосредственно самых труб. Утеплением надо заняться на каждом отдельном участке.

Альтернатива. Биотуалеты

Биотуалеты

При отсутствии центрального водоснабжения на даче можно поставить биотуалет (желательно торфяной). Подобные приборы компактны и состоят из двух емкостей:

верхней, предназначающейся для хранения сухого торфа, также на нее устанавливается сидение;
нижней, в которой экскременты компостируются.

Биотуалет нуждается в регулярной чистке, зато торфяные отходы, извлекаемые из нижней емкости, в будущем можно использовать в качестве удобрения.

Торфяной туалет

Несмотря на пластиковый корпус, биотуалет достаточно прочен и способен выдерживать вес до 250 кг. Стоит заметить, что есть и электрические модели таких туалетов – они не менее эффективны торфяных, но и стоят соответственно. Кроме того, они нуждаются в подключении к бесперебойному источнику питания.

Как правильно сделать канализацию без откачки?

Для создания надежной безнапорной (самотечной) канализационной системы при монтаже необходимо придерживаться следующих правил:

Следует создавать уклон, он подбирается следующим образом:

для труб Æ50 мм это 2,5-3,5 сантиметра на каждый метр;
110 мм – 1,2-2 см;
150 мм – 0,7-1 см.

при организации наружной магистрали ее следует закладывать на глубину ниже промерзания грунта, либо утеплить ее соответствующим образом. В противном случае, когда начнется зима, канализация замерзнет.
через каждые 25-35 метров, а также на поворотах и в других проблемных местах следует устанавливать смотровые колодцы. Они необходимы, если система засорилась и ее следует почистить.
Использовать в системе трубы соответствующего диаметра.

Таблица с указанием необходимого диаметра труб

Этап 3. Очистное устройство

Септик РОСТОК

Как устроен септик

Септик Росток Дачный Септик можно соорудить как с готовых деталей, так и «с нуля», но в любом случае грамотный монтаж предусматривает хотя бы минимальные знания о принципе работы прибора.

Устройство септика

Монтаж септика

Строительство септика

Бетонный септик своими руками Если планируется самостоятельное изготовление септика, то советуем сделать выбор в пользу капитального бетонного сооружения. Ниже приведена последовательность действий.

Шаг 2. Далее следуют земляные работы. Вырывается котлован под септик – вручную или с помощью спецтехники.

Земляные работы

Шаг 3. Дно укрывается 20-сантиметровой песчаной «подушкой».

Опалубка для монолитного септика

Важно, чтобы ни один элемент арматуры не выходил за грани будущей конструкции

Бетонные стенки после снятия опалубки

Этапы обустройства перекрытия

Устройство перекрытия септика

Обустройство горловин камер септика

Гидроизоляция опалубки перед заливкой бетона

На готовую бетонную горловину необходимо надеть пластиковую крышку

Крышка для горловины септика
