Канализация своими руками - рассчитываем, планируем и строим ливневку!

Основная цель расчёта

Возьмём для примера расчет дождевой канализации, который покажет нам, как проводят расчётные операции специалисты, непосредственно занимающиеся вопросами монтажа и проектирования инженерных коммуникаций. Гидравлическое вычисление является основным, которое определяет следующие параметры и особенности строения инженерной коммуникации:

В примере гидравлического расчёта ливневой канализации не должны присутствовать компоненты хозяйственно-бытовых отходов и стоков, то есть, они не должны попадать в этот участок расчёта.
Все общие места стока в водоем и другие коллекторы должны осуществляться только по согласованию с санитарно-эпидемиологическими службами.
Для частного сектора, все поверхностные грунтовые воды могут направляться в общую систему коллектора без какой-либо предварительной очистки. Для промышленных и производственных площадок, необходимы вспомогательные узлы для очистки поверхностных вод.
Атмосферные осадки с частной территории или промышленных объектов должны попадать в каждый узел водостока точно столько, сколько это способен выдержать центральный очистной пункт сооружений.
По возможности, все сточные воды с поверхности идеально организовывать самотёчным способом транспортировки.
Для больших производственных площадей, а также для больших населённых пунктов идеальным вариантом станет закрытый тип ливневой канализации. Для небольших городов, а также небольших частных домовладений, допускается применение закрытого варианта ливневой канализации.

В каких местах ливневая канализация обязательна

В первую очередь магистралью транспортировки осадков должны оснащаться места большого скопления автомобилей, крупные магазины, фабрики и заводы, складские помещения, поселки с частными строениями.

Существуют территории с плохой экологией. Тяжелые металлы и прочие продукты нефтехимии проникают в воздух и опускаются на землю в виде дождевых осадков и снега. Сложный механизм транспортировки воды поможет защитить близлежащие водоемы и землю от загрязнения.

Таким образом, установка ливневки решает сразу много задач. Последовательность действий определяется уже продуманным пошаговым планом. Чтобы водозаборная конструкция имела длительный эксплуатационный срок, качественная консультация и содействие обязательно. На рынке услуг представлен широкий ассортимент деталей различного качества.

Предварительные расчеты и проектирование

Реализация планов без расчетов – деньги на ветер. Если система не будет справляться с возложенной на нее владельцем функцией, не стоит вообще браться за ее сооружение, а слишком мощная ливневая канализация частного дома «съест» много финансовых средств.

Требующиеся для расчетов сведения

Данные об усредненном количестве осадков, зафиксированных метеорологами в конкретной местности. Найти их можно в СНиПе 2.04.03-85.
Периодичность дождей, мощность снегового покрова, необходимая для тех, кто планирует использование системы и для отвода талой воды.
Площадь стока. Для точечной разновидности это площадь кровли. Причем не полная величина, а значение ее проекции в плоскости. Для линейной системы площадью стока будет сумма площадей всех обрабатываемых объектов.
Физико-механические характеристики грунтов, имеющихся на участке.
Наличие и месторасположение имеющихся уже на участке проложенных под землей коммуникаций.

Вычисление объема отводимых стоков

Приведенные выше точные величины количества и интенсивности осадков – результат многолетних исследований физических явлений в атмосфере данной местности. Их найти можно в СНиПе или получить в местной метеослужбе. Дальнейшие вычисления производятся по формуле.

Формула для расчетов расхода атмосферной воды, а также используемые в вычислениях постоянные величины и переменные

Поправочный коэффициент, применяемый в данной формуле:

0,4 для покрытых щебенкой территорий;
0,85 для забетонированных площадок;
0,95 для заасфальтированных участков и дорожек;
1,0 для крыш.

Получили значение объема, затем по таблицам действующего СНиПа определяется требующийся диаметр трубопровода.

Глубина прокладки каналов

Проложить лотки или каналы из труб нужно на той глубине, на которой они обычно укладываются в данном регионе. Точное значение можно выяснить в строительной организации или поинтересоваться у соседей, обустроивших уже свой участок ливневкой. В средней полосе систему отвода дождевых стоков устраивают обычно на глубине 0,3 метра, если диаметр трубопровода или открытых лотков не будет более 50 см. Лотки и трубы с более крупными размерами заглубляют на 0,7 м.

Если на территории уже проложена система дренажа, ливневку располагают выше

Дороговизна земляных работ обычно не стимулирует желание заказчиков профессионального монтажа сильно углубляться в землю. Даже если решено выполнить устройство ливневой канализации своими руками, смысла ее слишком глубоко зарывать нет. Нет резона устанавливать коллекторы и смотровые колодцы ниже уровня сезонного промерзания, как велят ГОСТы. Их можно расположить выше, утеплив теплоизоляционным материалом — геотекстилем и слоем щебня, защищающим сеть от промерзания. За счет незначительного заглубления ощутимо снижается трудоемкость работ.

Утепление ливневой канализации в случае незначительного заглубления выполняется из прослойки геотекстиля и слоя щебня, благодаря защите каналов от промерзания можно ощутимо сэкономить на земляных работах

Однако не нужно забывать о том, что каналы к устройствам сбора и очистки должны подводиться под углом. Значит, уровень места ввода в коллекторный колодец должно быть ниже уровня лотка или трубы, отходящей от дождеприемника. Чтобы точно рассчитать глубину их установки нужно вычертить план участка и с учетом уклона каналов все подсчитать.

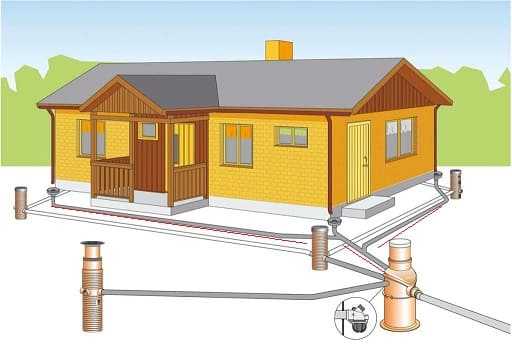

Схема устройства ливневки, каналы которой уложены ниже глубины промерзания, изоляционный геотекстиль защищает в этом случае от агрессии грунтовых вод

Стандарты и нормы уклонов

ГОСТом регламентирован минимальный уклон для труб со 150-миллиметровым диаметром 0,008 (величина наклона в мм/м). Трубы, имеющие в сечение 200 мм укладывают под углом 0,007. В зависимости от условий участка уклоны труб могут слегка изменяться. Самый большой уклон 0,02 в зоне присоединения канала к дождеприемнику, так как в этом месте необходимо увеличение скорости самотека воды. Перед пескоуловителями скорость течения должна замедляться для того, чтобы взвешенные частицы могли «осесть», угол наклона там наименьший.

Устройства для сбора воды в системах конвертного типа с дождеприемниками-воронками устанавливают в точках пересечения уклонов.

Методы подключения

В зависимости от вида централизованной сети подключаются к ней раздельным или смешанным способом. Первый используется, если имеется необходимость в раздельном подключении бытовой и ливневой канализации. Во втором варианте не требуется выполнять врезку двух отдельных магистралей.

Разрешение на укладку канализационных труб до городской системы выдают лишь при установленном поблизости инспекционном или перепадном колодце. К нему необходимо подключить трубопровод от здания

Принимают во внимание, что трубный отрезок, отходящий от частного дома, должен входить в колодец под углом выше уровня слива

Укладка магистрали проводится на необходимую глубину. Заглубление определяется в зависимости от точки промерзания грунта: от 1,25 на юге до 3,5 м на севере. Средняя величина – 2 м.

Укладывают трубопровод следующим образом:

Дно вырытого рва выравнивают и тщательно утрамбовывают.
Насыпают песчано-щебеночную подушку слоем около 15 см. Уплотнение по всей длине траншеи не требуется. Только около ввода магистрали и на расстоянии двух метров от колодца нужно обязательно уплотнить слой.
Трубы прокладывают в траншею от дома под уклоном раструбом вниз. Места соединения трубных элементов очищают от грязи.
Гладкий край трубного отрезка и раструбное кольцо смазывают силиконом.
Замеряют длину, на которую нужно вставить трубный отрезок в раструб, наносят метку.
Трубу до упора вставляют в раструб.

Подобным методом выполняется укладка всего трубопровода. После сборки в обязательном порядке проверяют угол наклона, лишь после этого можно засыпать траншею. Вначале засыпается слой песка и щебенки.

Подушка должна быть выше трубопровода на 5–10 см. Потом щебеночно-песочный слой обильно поливается водой для хорошей усадки. Осевший материал защитит трубы от давления грунта и камней и не позволит им повредить трубопровод. Это увеличит срок эксплуатации канализационной магистрали. После песочного слоя засыпают остаток канавы грунтом.

Виды дождевых систем и их устройство

Существует три основных вида и способа организации дренажной системы по сбору дождевой воды:

Открытая.
Закрытая.
Смешанная.

Первый вариант – самый простой и недорогой способ обустройства ливневки. Под этим подразумевается система из установленных желобов на крыше. По ним происходит сбор воды. Дальше осуществляется сток по полуоткрытым специальным канавкам.

Более сложная система – закрытая. Здесь монтируются трубы и дождеприемники под землей. Вся вода собирается, очищается и отводится в отдельное место для дальнейшего ее использования в хозяйственных целях.

Под комбинированной или смешанной подразумевается использование элементов открытой и закрытой ливневой канализации. Особенно эффективно в тех случаях, когда необходимо сократить расходы при благоустройстве больших площадей.

Что касается схем монтажа, то существует их два вида:

Точечная.
Линейная.

Линейная схема применяется для сбора осадков с больших площадей. Она включает в себя прокладку труб, пескоуловителей и других элементов. Все места приемников соединены в общую систему.

Точечная, наоборот, включает в себя индивидуальные дождеприемники, с которых вода отводится по трубам. На эти уловители устанавливается защитная решетка, фильтры и подобная оснастка. Она располагается на отдельных участках, например по углам здания и прочее.

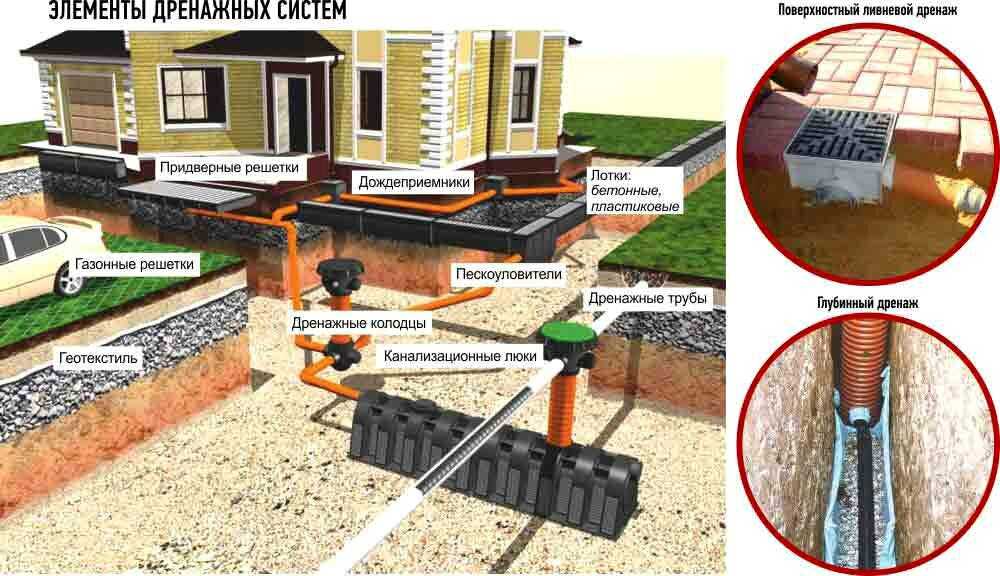

Элементы ливневых систем

Рассмотрим, как устроена дождевая канализация, ее элементы и основные узлы. В состав системы входят:

ливневые каналы (желоба, лотки);
пескоуловители. Это емкости, в которых мелкий мусор и твердые частицы оседают на дно. Нуждаются в периодической чистке;
дождеприемники. Резервуары, в которые поступает собранная с территории участка или на кровле зданий вода. Они соединены с трубопроводами, отводящими стоки к очистным сооружениям. Используются как буферные емкости на случай экстремального количества осадков;
трубы и смотровые колодцы. Первые обеспечивают транспортировку стоков, вторые используются для прочистки или ревизии участков системы;
ливневые коллекторы. Это основные трубопроводы, перемещающие собранные стоки к месту утилизации.

Основные элементами, из которых состоит внешняя дождевая канализация — водостоки. Они принимают и распределяют потоки воды, не позволяют ей разливаться по территории или затапливать подвалы, цокольные этажи.

Как содержать ливневку

Спроектировать и построить ее – это одно. Чтобы она прослужила как можно дольше, нужно правильно обслуживать. Все работы в этом направлении сводятся к периодической прочистке. На стенках водостоков, в желобах и в трубах могут образовываться отложения (например, прилипшие листья с дерева постепенно собирают ил). Это значительно сужает пропускную способность. Сама прочистка выполняется механическим, термическим, химическим или гидродинамическим способом.

Так, весь процесс обслуживания сводится к следующим этапам:

Очистка водостоков на кровле.
Очистка приемников от ила.
Очистка наземных водостоков.

Монтаж ливневой канализации

На первом этапе выполняются земляные работы. При помощи колышков и шнура выполните разметку участка согласно проекту «ливневки».

Требуется подготовить углубления в грунте под установку дождеприемных воронок с пескоуловителями (в нижних точках площадок, под каждой водосточной трубой и под крыльцом). Затем готовится приямок для монтажа коллектора, при этом на дно укладывается щебневая подушка. Подготовьте траншеи для труб

Уклон в 1-2 градуса можно создать, варьируя толщину песчаной подушки на дне, но важно следить, чтобы этот показатель оставался больше 10 см

Установите полимерные дождеприемники с пескоуловителями, вставьте в них трубы. Смонтируйте трубопровод, используя соединительные колена и ревизионные люки. Установите коллектор с ревизионным люком, подсоедините к нему трубопровод. При использовании готовых пластиковых элементов со штатными уплотнителями монтаж выполняется легко и быстро. Установите решетки на дождеприемники.

Проверьте уклон смонтированного трубопровода. Затем проверьте работу системы и ее герметичность, вылив по нескольку ведер воды в каждый дождеприемник или воспользовавшись водяным насосом и шлангом. Если обнаружена течь, перемонтируйте узел или используйте силиконовый герметик.

После успешной проверки можно зарыть траншеи и приямки. Используйте песок, чтобы избежать повреждения трубопровода при подвижках грунта. Дождеприемники до окончания земляных работ прикройте полиэтиленовой пленкой, чтобы они раньше времени не забились песком и грунтом.

Заключение. Если расчеты и монтаж выполнены правильно, ливневая канализация из полимерных элементов прослужит долгие годы

Важно регулярно очищать узлы, пескоуловители и коллектор от засорений, пользуясь ревизионными люками. Для прочистки труб в систему подается вода под давлением

Видео по теме «как сделать ливневую канализацию своими руками»:

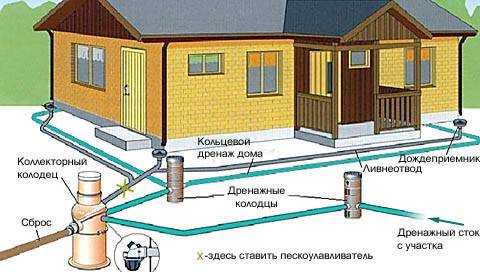

Порядок работ при установке ливневки в частном доме

Схема

Первое, что требуется сделать – это схему отвода воды.

Важно

При создании плана следует учесть, что отвод воды может быть наружным и подземным. Наружный водоотвод состоит из лотков, решеток, пескоуловителей.

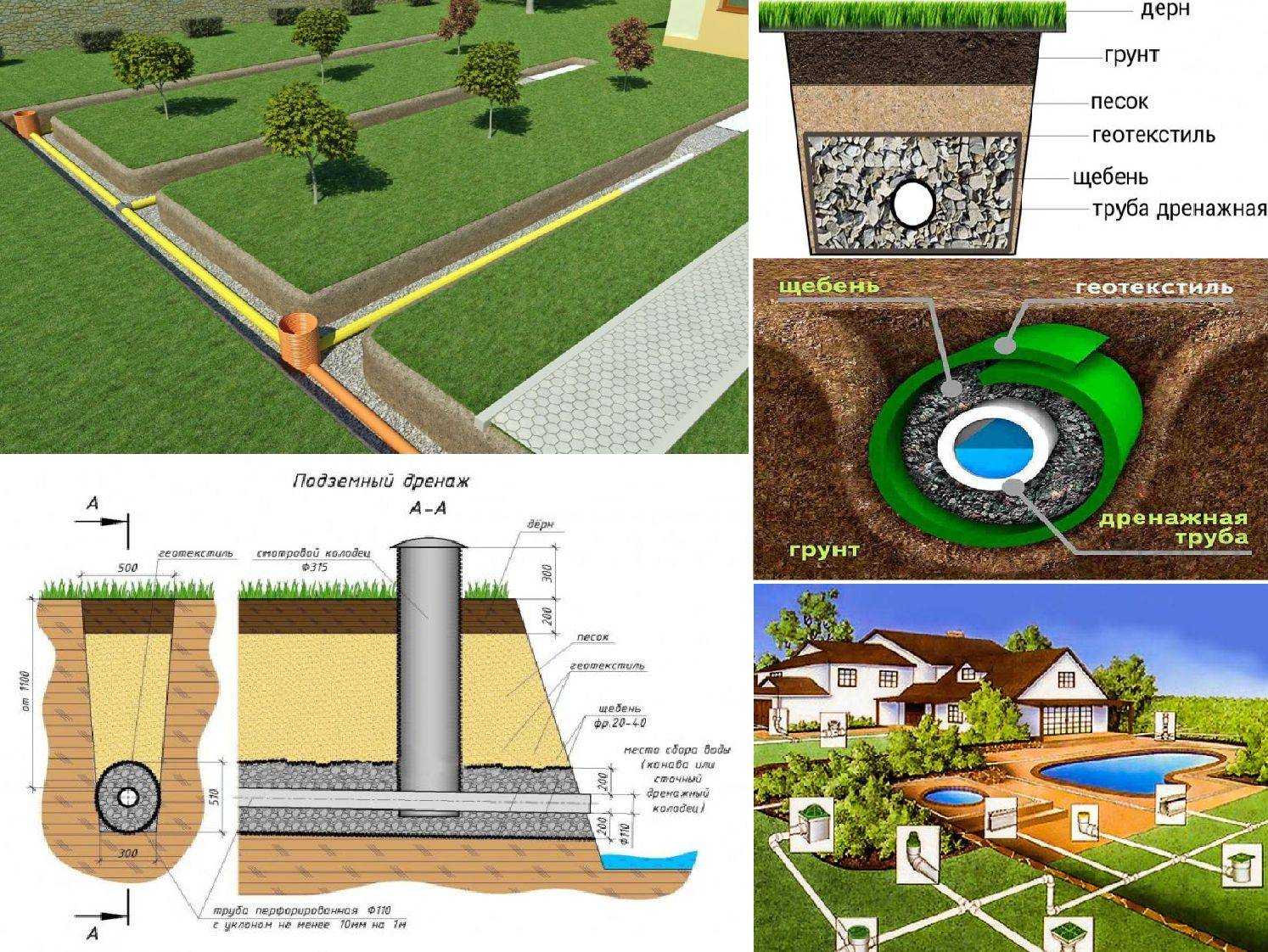

В грунт закапываются трубы (дрены), что транспортируют излишки жидкости с водосточных труб и дренажных колодцев.

Установить ливневую канализацию своими руками не составит труда.

Материалы

После составления план надо рассчитать количество требуемого материала:

Водоотводные лотки
Точечные дождеприемники
Трубы
Водостоки кровельные
Пескоуловители
Решетки
Песок
Щебень
Смотровые колодцы
Герметик
Цемент
Заглушки
Переходники для поворотов магистрали
Кронштейны

Для прокладки ливневой канализации применяются изделия из пластика, чугуна, металла.

Металлические водоотводные лотки обладают меньшим весом, покрыты антикоррозийным покрытием, хорошая прочность.

Лидирую на рынке изделия из пластика. Материал легкий, прочный, не подвержен коррозии и воздействию химикатов и легко устанавливается самостоятельно.

Лотки выпускаются в трех формах:

U-образная
П- образные
Щелевые

Водоотводные лотки в форме буквы U чаще всего применяются, для загородных участков.

Щелевые хорошо устанавливать на тротуаре или дорожке. Они не имеют решетки, между плитками или по краю асфальта будет видна узкая прорезь, в которую и стекает вся вода, попавшая на покрытие.

П- образные лотки отличаются только формой. Наличие углов в системе слива не всегда хорошо.

https://youtube.com/watch?v=6XKvTDo5O9o

Монтаж водостоков

Водостоки – это трубы и желоба, что устанавливаются на козырек крыши и по углам здания, для отвода атмосферных осадков.

Желоба монтируются на край крыши, а трубы перпендикулярно к земле, от желоба до дождеприемника.
Дождеприемник. Своего рода маленький квадратный колодец. Имеющий решетку сверху, а внутри пескоуловитель и фильтр. Также точечный дождеприемник оснащен патрубками, для соединения с дренами.
Смотровой колодец. Эту конструкцию необходимо устанавливать, для проверки внутренней системы канализации, ее прочистке.

После того, как план готов и все требуемые материалы куплены, можно приступать к монтажу.

Особенности проектирования системы

Отвод атмосферных осадков с кровли здания осуществляется через систему сбора дождевой воды. Это внешние линии трубопроводов-стояков, размещаемых под конечными точками приёмных желобов. В свою очередь, приёмные желоба монтируются по периметру площади кровли под нижней кромкой покрытия.

Сбор дождевой (талой) воды с площади кровли осуществляется, прежде всего, желобами. Эти элементы конструкции монтируются вдоль нижней кромки покрытия кровли и в самой нижней точке уклона примыкают к стояку. Далее по трубе вода направляется к дождевому приёмнику

На плоских кровлях сток идёт непосредственно в трубные стояки. При такой схеме сливные трубопроводы обычно монтируют вертикально внутри зданий, а их верхние раструбы выводятся на кровлю и составляют одно целое с кровельным ковром. На плоских крышах частных домов допустимо наличие одной водосточной воронки.

Если в доме применяют внутренние стояки с открытым выпуском, их конструкция должна предусматривать возможность отвода талой воды в зимнее время в систему бытовой канализации. Линия отвода обязательно делается с гидрозатвором. Исходя из расчётных данных по расходной массе воды, выбирается диаметр труб для сооружения стояка ливневой канализации.

Таблица подбора труб под стояк:

Диаметр труб, мм	85	100	150	200
Масса дождевых вод, л/с	10	20	50	80

Предпочтительный материал труб внутренних водостоков – пластик, асбоцемент, чугун. Жестяные и пластиковые трубы обычно применяются для устройства внешней системы ливневой канализации.

При монтаже горизонтальных магистральных линий требуется выдерживать нормативный уклон (не менее 0,005 м и не более 0,15 м на 1 м длины линии).

Проектами ливневой канализации для частного домостроения обычно предусматривается использование пластиковых труб под монтаж линейных магистралей. Это на самый надёжный вариант, но самый экономичный. Однако частые повреждения отдельных участков сводят на нет всю экономию

На случаи технического обслуживания необходимо предусмотреть установку ревизий и прочисток. На стояках ливневой канализации ревизии монтируют в границах нижнего этажа здания.

Для того чтобы рассчитать пропускную способность лотков линейной ливневки, нужно учесть площадь обрабатываемого объекта, величину уклона в сторону каналов и коэффициент водопоглощения, принятый для покрытия территории. Кроме этих данных потребуется еще вычислить гидравлическое сечение лотка.

Галерея изображений

Фото из

Лотки для ливневки разного сечения

Установка дождеприемного лотка

Бетонные изделия для устройства ливневки

Пластиковые системы для ливневки

Как правильно сделать?

Монтаж наружной части ливневки начинается с ее установки на фасаде здания и кровле. В первую очередь необходимо произвести подготовительные работы к установке водосточного желоба. Для этого необходимо закрепить крюк.

Укладка желоба должна быть выполнена под уклоном в одну сторону. В среднем на 6 метров достаточно сделать уклон 25–30 мм. Этого будет хватать, чтобы спад воды был хорошим. Плюс ко всему крепежный крюк не должен препятствовать свободному сходу снега. Поэтому по направлению ската кровли край крюка должен быть ниже.

Для стыковки водосточного желоба обязательно используется соединитель. На нем имеется специальная защелка и резиновый уплотнитель. В самой верхней точке с торца устанавливается заглушка. Вся стекающая вода по желобу должна попадать в канадку и воронку. Через них все осадки попадают в трубопровод.

Исходя от вылета кровли от фасада, для соединения воронки с вертикальной трубой используются колена. Если кровля четырехскатная, то для соединения желоба по углам устанавливается тройник.

Что касается пристенной части водостока, то для крепления трубы используется кронштейн и держатель. От стены водосток должен располагаться в районе 50 мм. В верхней части трубы также устанавливается колено под углом 45 градусов и не забыть про воронку. Когда труба на стене закреплена, необходимо измерить расстояние от одного колена к другому. Также учтите, что она должна входить в оба звена на 80 мм. Значит, к фактическому расстоянию между колен необходимо добавить 160 мм.

От здания необходимо организовать водоотвод. Выход нижнего колена должен располагаться на некотором расстоянии от фундамента. В земле прокладывается отвод трубы от здания. Именно в нее и должны попадать все стоки. Для этого устанавливается приемник.

Все наземные наружные работы начинаются с копки траншей. В процессе рытья котлована необходимо сразу организовать уклон. Наклон магистрали должен составлять 10 мм на метр погонный, это максимальный показатель. Этого будет достаточно, чтобы трубопровод не заилился

Не менее важно определить и глубину укладки трубы. Особенность такой системы сводится к тому, что вода внутри не застаивается, а стекает. Поэтому не стоит бояться промерзания

Однако важно подумать о механическом воздействии. Например, если водосток будет проходить в месте, где передвигается транспорт, то глубина залегания должна быть соответствующей. Поэтому можно ориентироваться на глубину в 70 см

Поэтому не стоит бояться промерзания

В процессе укладки необходимо постоянно проверять уровень. На дне канавы изготавливается песчаная подушка. Это исключит проседание трубы, а резиновые уплотнители сделают соединение герметичным. Более того, подушку из песка и щебня следует утрамбовать. Если почва преобладает камнями, то из траншеи их следует полностью удалить. Если соединение будет негерметичным, то осушения земли достичь не получится.

Если в вашей местности выпадает много снега, то необходимо правильно рассчитать диаметр трубы, так как при оттаивании снега объем осадков будет очень большой. Созданный водосток должен успешно справляться как с минимальными осадками, так и с обильными. Во многом особенность устройства дренирования будет формироваться исходя из рельефа. Если есть природный грунтовый уклон, то необходимо использовать его. Для сбора всех осадков можно вырыть яму, а в нее установить бочку. Эту воду можно использовать для технических нужд, полить сад, огорода на даче.

Монтаж

Перед началом установочных работ ливневой канализации выполняется её расчет и проектирование. Потребный диаметр системы рассчитывается согласно СНиП. Для того чтобы определить размер водостоков, необходимо учесть ряд факторов:

Среднегодовое количество осадков;
Объем воды;
Общую площадь стока. Расчет этого параметра разнится в зависимости от типа канализации. Для линейной он вычисляется путем общей площади участка, а для точечной – исходя из площади кровли;
Тип грунта, глубина промерзания и грунтовых вод.

Фото — проект установки

Все данные, кроме объема воды, можно узнать в службе геодезии Вашего района. Для расчета объема существует формула:

Q=(q*20)*F*Ψ, где

q*20 – это интенсивность осадков;
F – площадь обслуживаемой поверхности;
Ψ – коэффициент в зависимости от материала зоны канализации. Для щебня – 0,4, для бетона – 0,85, для асфальта – 0,95, для кровель – 1.

Последовательность работ и правила установки ливневой канализации:

Разрабатывается план (техническое задание) и смета. Это поможет сэкономить средства и время установки стоков. Типовой проект включает в себя данные о размере и месте установки сети, обозначения труб и прочие конструктивные данные;
После осуществляется рытье траншей. Нормы, по которым проводится прокладка трубопровода зависят от конкретного региона и нужного диаметра водостоков. Если сечение трубы не превышает полуметра, то её устанавливают на глубине 30 см. Если превышают, то на глубине 70 и ниже;
Колодцы, очистные сооружения и сточные каналы нельзя устанавливать ниже уровня промерзания грунта. Такая прокладка нецелесообразна и может негативно отразиться на эффективности системы;
Обязательно учитывается уклон дренажа. Монтаж ливневой канализации производится под уклоном 0,5 см на каждый погонный метр, также труба обязательно должна быть ниже, чем фильтрующий патрон;
Устанавливаются водоприемные воронки. К ним подводятся выходы водостоков с кровли;
После этого начинается установка магистралей. Перед их монтажом нижняя часть траншей уплотняет песчано-щебневой подушкой. Одновременно укрепляется яма для установки колодца;
Монтируется приемник, к нему под наклоном подключаются магистральные направляющие. Иногда устройство ливневой канализации также включает в себя установку промежуточных смотровых колодцев. Их монтируют после разветвления труб;
Все части сети соединяются в единую систему при помощи фитингов. Места стыков герметизируются. Строительство завершается установкой решеток или засыпкой каналов (в зависимости от типа конструкции).

Обслуживание ливневой канализации требует особого подхода:

Очистка стоков выполняется раз в полгода. Это необходимо для защиты системы от заиливания и снижения эффективности;
Пескоуловители также прочищаются, но они обслуживаются каждые 3 месяца;
К колодцам обязательно должен быть свободный доступ. Это также нужно для препятствия заиливанию.

Система периодически прочищается биологическими или химическими реагентами. Плановый ремонт (проверку фитингов и швов) проводят раз в год.

Видео: строение ливневой канализации

Какой бывает ливневая канализация

Исполнение ливнёвки по типу системы может быть точечным, либо линейным. В первом случае всё относительно просто. Точечная ливневая канализация – это некоторое количество дождеприёмников, которые устанавливаются под водосточными трубами зданий и затем соединяются в отводную систему. Один из главных элементов такой ливнёвки – специальные пескоулавливатели и защитные решётки.

Линейный тип ливнёвки гораздо сложнее по своей организации. Здесь речь идёт уже об отводе стоков не только от зданий, но и с прилегающего земельного участка. К дождеприёмникам добавляется сеть каналов (её устраивают при помощи водоотводных лотков или труб), а также основной коллектор. Могут потребоваться также придверные поддоны – те же дождеприёмники, только применяемые перед воротами, калитками и дверьми.

Строительство ливневой канализации на больших по площади земельных участках предполагает также наличие ревизионных колодцев. С их помощью можно проверять, как работает вся система и проводить профилактическую очистку ливневой канализации.

При устройстве ливневой канализации линейного типа приходится учитывать массу важных моментов. Вот только некоторые параметры, учтённые СНиП:

По типу расположения относительно поверхности земли ливневая канализация может быть наружной либо внутренней.

Наружная ливневая канализация

Самый распространённый пример – устройство стоков вдоль дорожек. Система такого типа предполагает установку специальных водоотводных лотков, закрытых решётками.

Наружная ливневая канализация часто служит эстетическим целям, так как внешние элементы системы могут быть декоративными. Несомненным плюсом наружной системы отвода ливневых и талых стоков можно признать относительную простоту устройства, а также удобство эксплуатации: лёгкую промывку при засорах и загрязнениях, замену повреждённых элементов при необходимости.

Внутренняя ливневая канализация

Такая система гораздо сложнее, так как предполагает серьёзные расчёты. Внутренняя ливневая канализация предполагает значительный объём работ на копку и оборудование траншей в земле, укладку труб, устройство смотровых колодцев. Одновременно внутренняя ливневая канализация при правильном обустройстве отлично справляется с любым объёмом сточных и талых вод.

Состав дождевой системы

На всех крышах своего дома имеется своя система водостоков, которая представляет собой водосточные углубления, они же прикреплены по всему скосу. В них происходит сбор воды с крыш, затем она проходит путь по водосточным трубным проходам.

Приемники воды на земле – углубления, дождеприемники, уловители песка. Они определяются под водосточными трубными проходами, а также на бетонных, асфальтных площадках, тротуарной плитке, либо же на окраине дорожки с невысоким наклоном. Все это делается для того, чтобы вода могла спокойно и самостоятельно стекать.

Порядок правильного выброса осадков и их распределения. В данном случае у каждого хозяина дома есть уникальная возможность — использовать сливную воду для собственных нужд, например, направить отток воды на полив участка или цветов во дворе, и т.д.

Достигнуть максимального результата можно, если все трубные проходы свести в один большой или несколько средних резервуаров, откуда уже, благодаря правильной работе насоса, вода будет переходить в поливную часть. Если такой необходимости для оснащения огорода водой нет, тогда вы можете спокойно выводить всю ненужную воду в сточную канаву и иные виды слива воды.

В случае, когда и такой вариант вам не подходит, есть шанс устроить процесс выброса ненужной жидкости в почву через перфорированные трубы из пластика. Их нужно закопать немного ниже уровня грунта. Бывает всего четыре вида такой ливневой канализации в доме:

Подземные – когда все составляющие устройства располагаются ниже степени нахождения грунта. Это смотрится очень хорошо, но потребует от вас немалого количества земельных работ и немалых финансовых вложений в сам процесс. Сделать канализационную систему данного типа реально, когда вы собираетесь перестроить или переделать свой участок.

Систему можно образовать следующими видами:

промерзающая система, при которой с начала декабря и по апрель не функционируют устройства, но их оборудование легче — глубь залегания обычно составляет порядка 25- 40 см;

непромерзающая система — понадобится проложить трубные системы не менее чем на 90 — 100 см.

Надземная ливневая канализация в частном доме, при которой все водоотводящие желоба располагаются в укрытии, по нему же вода будет стекать в нужное место, при этом вывод зачастую происходит в огород или иной поливной участок земли;

Смешанная — она частично монтируется в грунте, и частично сверху. Это один из оптимальных способов, исходя из финансовых вложений, а также эстетических соображений.

Совмещенная — в данном случае можно сберечь свои финансы и сделать совмещенный вариант из ливневки, и любой иной системы, отталкиваясь от уже имеющегося колодца на территории, когда возникает желание создать одновременно 3 системы водоотведения параллельно: канализационная, сливная, ливневая. Это бывает в том случае, когда потребуется одновременно провести три и более системы для вывода стоков: сливная система, канализационная и ливневая.

Однако мы не рекомендуем так проводить работы, потому что в тот момент, когда будет происходить таяние воды или прохождения сильного дождя, вода может начать прибывать с такой неимоверной скоростью, которая может составлять порядка 11 кубов в 60 минут. Колодец из-за этого перезаполняется за короткий промежуток времени.

Когда вода сбрасывается в сливной колодец, то в период при ливне вода под давлением будет поступать в систему, заполняя трубные системы, при этом попадая под фундамент, подмывая понемногу его структуру. Почистить их вы не сможете, придется только полностью менять, а это стоит очень приличных денег. Исходя из таких данных, можно сделать заключение — ливневая канализация в частном доме должна быть только при наличии собственного колодца, если рядом не имеется водоема. Но колодец должен быть обязательно больших размеров, чтоб воды хватало для заполнения не более его 70-75%.

Вообще нужно заметить тот факт, что в каждом конкретном случае планируется отдельно проектированная схема, потому что одного плана действия практически не существует. Ведь у каждого дома и рядом находящегося участка есть свои отличительные черты — впитывающая способность грунта, рельеф, застройка, планировка. Главное, что в любом варианте следует учесть следующие аспекты:

отвести воду на довольно длительное расстояние от вашего дома, установив в дорожке небольшие углубления для слива воды на определённый участок;

отвести воду с обширной вымощенной площадки, где могут образовываться большие скопления воды, а с ними, как уже многие знают бороться крайне сложно.

Основные компоненты системы дренажа

В
составе ливневой
канализации на даче или в частном доме используются следующие элементы:

дождеприемники. Устанавливаются под водосточными трубами;
открытые желоба. Укладываются по периметру дома вплотную к наружной кромке отмостки. Кроме этого, могут использоваться для подачи стоков в коллектор;
закрытые трубопроводы, погруженные в грунт. Они сохраняют возможность использования почвы для посадки растений, благоустройства участка;
придверные поддоны. Это емкости, накрытые решетками. Установка перед входом исключает возможность образования лужи;
смотровые колодцы. Используются для очистки, ревизий или иных ремонтных работ;
пескоуловители. Это емкости, выполняющие роль отстойников для взвешенных частиц. Тяжелая фракция оседает на дно и впоследствии извлекается из резервуара. Очищенная вода выводится через перелив;
коллекторный колодец. Являются конечными пунктами сбора стоков для фильтрации в почву.

Ливневка — самотечная
система. Все элементы установлены под определенным уклоном. Строгих требований относительно
глубины погружения трубопроводов не имеется, так как в холодное время года
дождей нет, а летом вода не замерзнет. Это несколько упрощает монтаж ливневой канализации,
снижая объем земляных работ. Минимальная глубина погружения труб диаметром 50
мм составляет 300 мм. С увеличением сечения трубопроводов возрастает и уровень
закладки, достигая 700 мм.
