Коптильня холодного копчения

Универсальная коптильная камера из вагонки

Далее будет приведена инструкция по изготовлению шкафа, приспособленного как для горячего, так и для холодного копчения.

Каркас делаем из строганных брусков сечением 40х40. Длина вертикальных — 140 см; горизонтальных (внутренний размер) — 60 см. Соединяем уголками на саморезы. Высота ножек — 30 см.

Спереди каркаса делаем паз, в который будет вставляться дверка (так же из сороковых брусков, собранных на уголки). Паз выбираем фрезерной машинкой.

Внутри на все стенки прибиваем фольгу, после зашиваем вагонкой.

Чтобы прибить фольгу на заднюю стенку, дополнительно прикручиваем к ней бруски.

Дверку обиваем фольгой, внутрь кладём утеплитель, затем обшиваем вагонкой с двух сторон.

В качестве ручек можно использовать оконную фурнитуру.

Проём дверки герметизируем резиновым уплотнителем.

Внизу шкафа сверлим два отверстия для подключения тэна.

В боковой стене отмечаем отверстие под вентилятор (диаметр 100 мм) и выпиливаем его лобзиком.

Сверху сверлим отверстие диаметром 50 мм под трубу для вытяжки.

Снаружи утепляем минватой (на толщину бруса), крепим гидробарьер и забиваем вагонкой.

На противоположной вентилятору стенке отмечаем отверстие для дымогенератора.

Делаем заготовку для крыши: четыре бруска, запиленных под 45 градусов. Длина каждого — 65 см.

Из брусков-заготовок собираем крышу

Собираем крышу на уголки и зашиваем фронтоны вагонкой.

Сверху также бьём вагонку, одну сторону можно сделать открывающейся.

Результат:

Готовая коптильня из вагонки

Как самому сделать коптильню горячего копчения для рыбы

Изготовление коптильни для рыбы сводится к обустройству шкафа. В качестве топки используют мангал, электропечь, газовую плиту. Чтобы соорудить наиболее функциональную конструкцию горячего копчения, потребуются инструменты и материалы:

• три пустых газовых баллона;
• сварочный аппарат;
• болгарка;
• металлическая труба диаметром 8-10 см;
• металлический профиль для ножек изделия.

Емкости из баллонов можно заменить на камеры из бочек. Этапы работ:

1. Из металлического прута изготавливают ножки.
2. Из одного баллона изготавливают центральную часть – мангал. Для этого намечают маркером место для крышки, вырезают при помощи болгарки.
3. На торцах вырезают отверстия для монтажа дымоходной трубы.
4. Делают топочную камеру из половины второго баллона. Для этого баллон разрезают на две части, размечают крышку и вырезают ее. Приваривают ножки.
5. Детали крепят между собой, топочную камеру крепят на 20 см ниже мангала.
6. Готовят камеру для горячего копчения рыбы. Отрезают днище у первого баллона и приваривают остаток от второго. Получают шкаф. Определяют место для дверцы. Делают отверстие. Внутри конструкции приваривают болты, на которых будет установлена решетка. На крышке крепят трубу 50-70 см, которая является дымоотводом. К ней приделывают заслонку для регулировки температуры.
7. Все элементы соединяют в единую конструкцию.

Многофункциональная печь готова. Такое сооружение позволяет делать барбекю, шашлыки, жарить плов, установив казан на топку.

Коптильня для рыбы своими руками на видео:

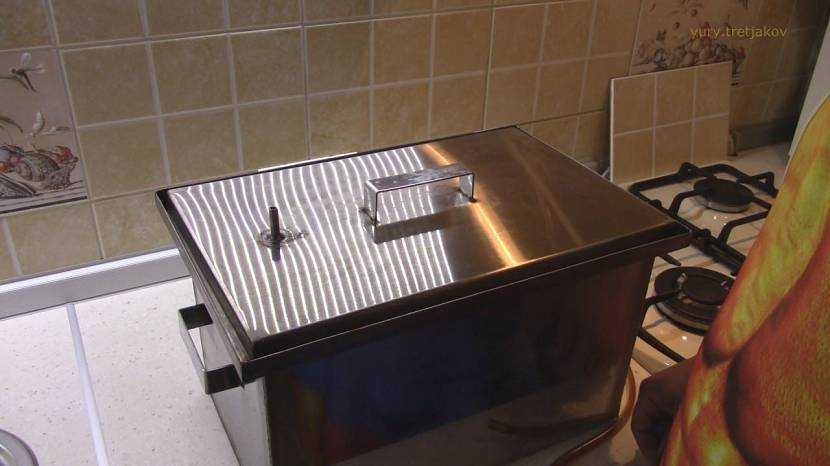

Выбор готовой коптильни

Иногда для изготовления коптильной конструкции нет времени или желания. При выборе готовой коптильни заводского изготовления следует учитывать такие моменты:

• металл должен иметь толщину не менее 4 мм, и покрыт антикоррозийным составом;
• иногда в составе материалов для коптильных конструкций могут входить токсичные примеси;
• при выборе коптилки стоит обращать на объем камеры;
• есть модели, которые одновременно поддерживают режим холодного и горячего копчения;
• если модель оснащена регулятором тяги, то он поможет проконтролировать температуру внутри камеры;
• каждая коптилка должна быть оборудована температурными датчиками;
• внутри камеры должно быть несколько полок;
• покупатель должен потребовать сертификат качества и гарантию производителя на товар.

Коптильня, изготовленная на заводе может быть маленькой и компактнойИсточник i.pinimg.com

Первый раз в коптильню не стоит помещать продукты. Камера должна напитаться запахами дыма, и последующее использование принесёт хороший результат.

Составные части конструкции

Для горячего копчения

Конструкция в виде некой емкости с плотно закрывающейся крышкой. Изготавливается она практически из любых металлических баков-бочек.

Коптильня горячего копчения состоит из:

Топки. Размещается под камерой и играет роль нагревательного элемента;

Герметичного отсека (коптильни). Этот элемент обеспечивает хорошее прогревание продуктов и поддерживании заданного температурного режима;

Гидрозатвора. Его рекомендовано устанавливать, так как затвор помогает снижать уровень канцерогенных составляющих в дыме и регулирует воздухопотоки;

Решетки. Для выкладки продуктов;

Съемного поддона.сборщика растопленного жира, выделяющегося при приготовлении.

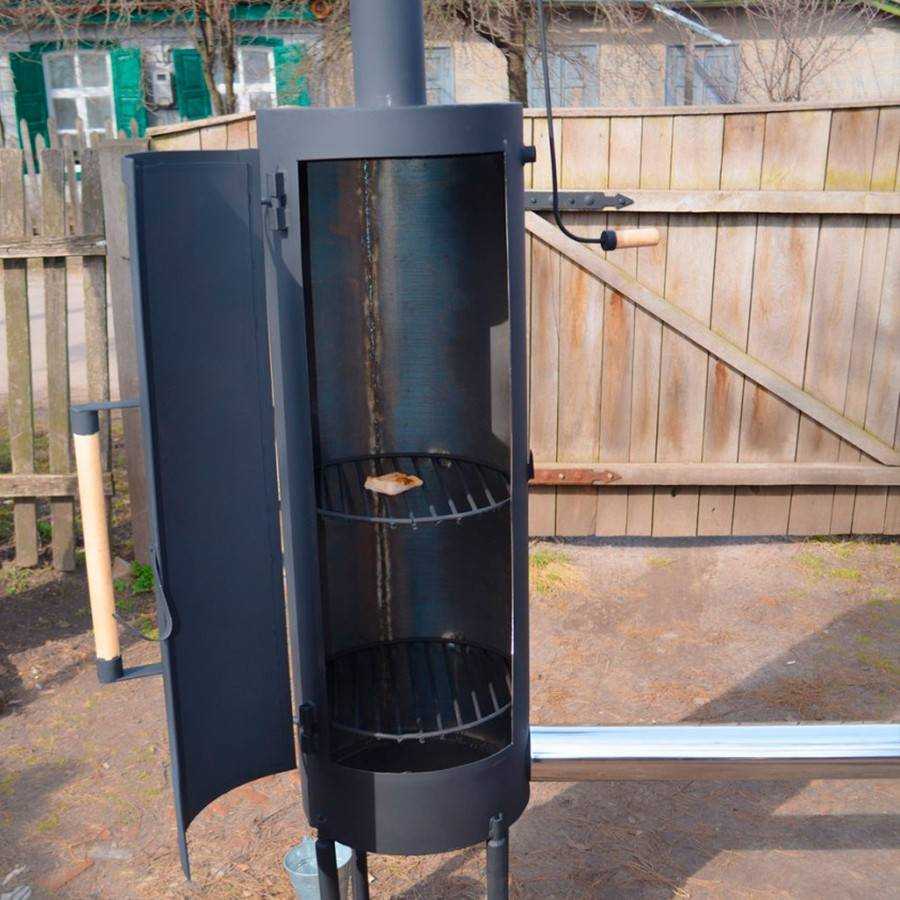

Для холодного копчения

Данные модификации сооружаются по основному закону – дым, прежде, чем достигнуть продуктов, обязан остыть. Эти модели имеют любые типоразмеры и состоят из следующих частей:

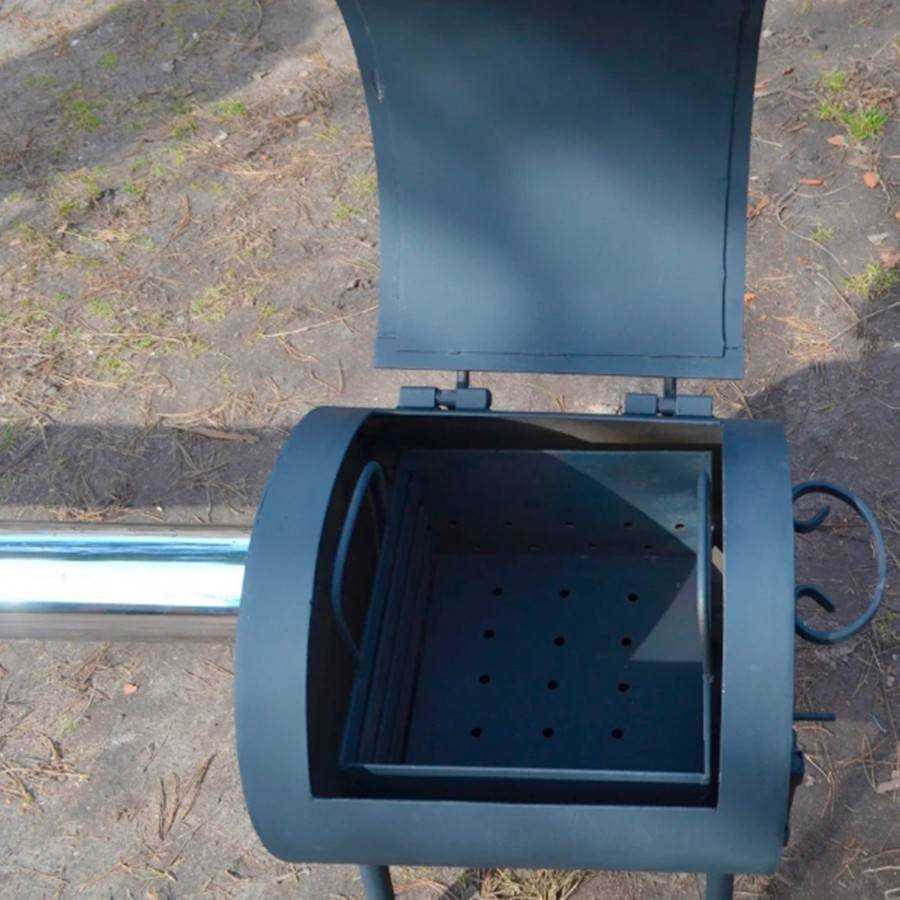

Топка

Ее можно изготовить из листов оцинковки или обычного кирпича (при обустройстве топки ее дополнительно оснащают зольником и дверцей для регуляции дымопотока;

Отсек-коптильни

Учитывая невысокий температурный режим холодного приготовления, ее можно соорудить и из дерева;

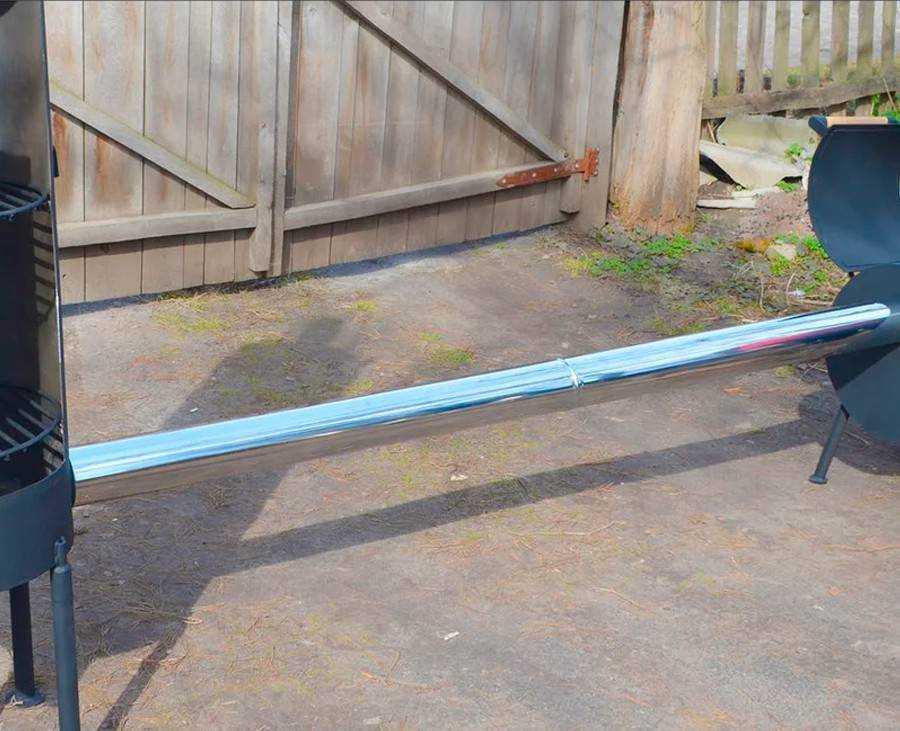

Дымоход

Объединяющего камеру и топку, подходящим сырьем для его изготовления станет металл, а вот кирпич с его пористой фактурой желательно не использовать.

Процесс изготовления

Прежде чем приступать к изготовлению коптильни в домашних условиях, необходимо сделать чертежи будущего строения. Только после этого можно с помощью разработанной схемы самому построить коптильню для холодного копчения. Для начала необходимо определиться с габаритами конструкции, а затем подобрать для нее место.

Выбрав коптильню из кирпича, необходимо сделать проект данной конструкции. Это поможет сэкономить время и выбрать правильное место для установки. Участок должен иметь протяжность в четыре метра, причем лучше, если место будет с уклоном, чтобы дымоход проходил под нужным углом. Сделав необходимые расчеты, можно рыть траншею.

Популярные статьи Ангелочек своими руками из ниток. ангелок в шаре из нитей

Для начала необходимо заложить фундамент. Затем на том месте, где будет расположена коптильня, надо убрать грунт. Яма при этом должна быть глубиной до 60 сантиметров. Затем в ней устанавливают опалубку, которая должна быть выше краев на 25 сантиметров. Делается армирование, а в центре ямы ставится обычное ведро, чтобы после заливки бетона получилось углубление.

Для стен используется красный кирпич. Величина коптильни полностью зависит от пожелания хозяина. В середине можно сделать небольшое окошко с выходом на северную сторону, чтобы прямые солнечные лучи не навредили продуктам.

Крыша кирпичной коптильни легка и удобна в обустройстве. Чтобы ее сделать, необходимо соорудить стропильную систему. На них укладываются или плиты ОСБ, или влагостойкая фанера. И только тогда на ровную основу укладывается черепица.

Для сооружения топки можно использовать огнеупорный кирпич или уже готовую печь из металла. Понадобится огнеупорная труба для отвода дыма из топки к камере копчения. Ее диаметр должен быть очень большим, чтобы дым медленно шел и, остывая, оставлял на ее стенках частички копоти. Над отверстием, где выходит дым, ставятся решетки и подвешиваются продукты, которые необходимо закоптить.

Чтобы соорудить деревянную коптильню, прежде всего нужно выкопать траншею на два штыка в глубину. В ней должны разместиться труба, камера для топки и сама коптильня. Дым, попадая в яму, задерживается там и очищается, а затем поднимается в коптильню.

Дверку на топку нужно изготовить чугунную и надежно закрывающуюся. Ее основание делают из кирпича, а стены выводят немного вверх над землей. Затем на него ставится деревянная конструкция. Траншею, где находится дымоходная труба, засыпают землей, а затем хорошо трамбуют. Это необходимо для того, чтобы труба и дым охладились.

Из брусков из дерева делают основание для камеры. Затем к нему прибиваются ровные доски, которые должны прилегать очень плотно друг к другу. Это делается для того, чтобы дым не выходил через щели. Затем в крыше делается отверстие, в которое выводится труба.

Любая коптильня, даже изготовленная на скорую руку, должна состоять из дымогенератора, канала для дыма и емкости, используемой для продуктов копчения. Если находясь в походе или на турбазе захотелось копченостей, можно сделать коптильню с помощью прутьев и полиэтиленовой пленки.

Конструкция эта совсем не сложная, однако ее нужно правильно сделать. Каркас строится из жердей, сверху набрасывается пленка, а продукты для копчения можно разместить на шампурах. Угли от перегоревшего костра послужат прекрасным источником тепла. Для дыма подойдут свежие ветки с листвой. Соорудить очаг можно, вырыв яму в земле или взяв для этого обычное ведро. Преимущество такой коптильни – это быстрота сооружения и отсутствие покупного материала. Недостаток состоит в том, что необходимо постоянно контролировать очаг.

Такой вариант коптильни прекрасно подходит для тех, кто выезжает на дачу на время и не хочет выстраивать полноценную коптильню у себя на участке.

Также можно обратить внимание на такое сооружение, как коптильня из бочки. Для ее основы прекрасно подойдет дерево или другой материал

Нельзя использовать лишь пластмассу

У бочки снимают дно для свободного прохождения дыма. В нижней ее части нужно сделать отсек, куда будут укладываться дрова. Здесь понадобятся петли, на которые будет надета дверка. Так отсек сможет закрываться

Нельзя использовать лишь пластмассу. У бочки снимают дно для свободного прохождения дыма. В нижней ее части нужно сделать отсек, куда будут укладываться дрова. Здесь понадобятся петли, на которые будет надета дверка. Так отсек сможет закрываться.

В дне такой бочки делается несколько отверстий, которые послужат поддувалом, а также местом для удаления из топки золы. На высоте одной трети бочки нужно приварить железный лист, который послужит дном для коптильной камеры. Чтобы оно прослужило подольше, толщина листа должна быть около 4 миллиметров.

Как сделать устройство своими руками

Основные этапы изготовления:

• подготовка схемы — планирование размеров, функциональных характеристик и дополнительных особенностей устройства;
• выбор материалов и инструментов;
• непосредственное изготовление;
• сборка;
• установка на необходимом месте, прокладка трубы, устройство печки.

Схема

Чтобы самому изготовить коптильню холодного копчения в домашних условиях с нуля нужно подготовить план работ и выполнить подробную схему устройства, которая будет включать:

Фото 3. Схема коптильни холодного копчения с дымогенератором. Указаны части конструкции, также потоки холодного и горячего воздуха при готовке.

• печь или дымогенратор опилок;
• коптильню;
• дополнительные элементы (ручки, разборные участки, дополнительные крышки, крюки, плитки, решетки, столешницы, навесы).

Справка. Ярусы решеток должны находиться как минимум на расстоянии 15 см друг от друга. Расстояние от дымогенератора до коптильни должно быть в среднем от 3 до 5 метров.

Материалы

В качестве материала хорошо подойдет обычная или нержавеющая сталь толщиной до 3 мм, можно использовать готовый металлический ящик или бочку. В качестве дополнительных материалов могут служить металлическая сетка или арматура. Они необходимы для создания решеток и крюков, на которые подвешивается мясо.

Для очага и прокладки трубы дымохода можно использовать кирпич, осколки кирпича, булыжник, камень, гальку, которые промазываются глиняной смесью.

Не стоит выбирать материалы, где содержится свинец, алюминий, оцинковка и другие примеси — при нагревании они выделяют вредные для человека вещества, которые могут испортить пищу.

Внимание! Если планируется окраска коптильни с внешней стороны, необходимо выбирать термоустойчивые краски, не дающие вредных испарений при нагревании

Подготовка

Для создания холодной коптильни понадобится проект, который может быть нарисован от руки. Потребуются следующие инструменты:

• болгарка;
• аппарат для сварки;
• угол столярный;
• метр и рулетка;
• молоток;
• аппарат для шлифовки;
• плоскогубцы;
• дрель.

Необходимые материалы:

• металлические листы;
• куски тонкой арматуры или металлическая сетка для решеток;
• болты и гайки из жаропрочных сплавов;
• кирпич или иные материалы для печи;
• металлическая печная труба для дымохода.

Важно! Для создания герметичности нужно провести качественную сварку внутренней и внешней сторон камеры коптильни, применять клепку или болты с гайками тут неэффективно

Как построить печь и дымоход

Для создания печи необходимо:

• выкопать яму или выбрать естественное углубление на участке;
• выложить в яме костровище с отверстием для вывода дыма;
• в очаге можно оборудовать участок для расположения углей и опилок или просто организовать костровое место и коптить при помощи дров дуба, ореха, фруктовых деревьев и веточек можжевельника;
• сверху очаг необходимо накрыть металлическим листом или оборудовать для него крышку, можно сделать небольшую надстройку с люком и термометром для более пристального контроля горения.

Для создания дымохода необходимо:

• вырыть траншею от костра к коптильне длиной от 4 до 7 м, проложить ее кирпичом, сверху накрыть металлическими листами или рубероидом, присыпать землей;
• вывести траншею к отверстию под камерой копчения и боковому отверстию очага.

Справка. Вместо траншеи можно организовать штольню или провести воздушный дымоход из металлической трубы.

Пошаговое создание коптильни

Коптильня должна быть герметичной, для этого рекомендуется использовать сварку.

Для того чтобы создать устройства, необходимо следовать инструкции:

• Вырезать из подготовленного металла при помощи болгарки или иного инструмента четыре сегмента равных размеров по длине и ширине.
• Скрепить первые два сегмента друг с другом сваркой.
• Скрепить сваркой остальные две стенки.
• Проварить внутренние швы для герметичности устройства.
• Выполнить днище — оно должно иметь отверстие и крепления для подключения дымохода.
• Выполнить крышку из листа металла, который на 10—15 см превышает поверхность верхней стенки коптильни, это необходимо для того, чтобы загнуть крышку с каждой стороны, проварить и обеспечить герметичность. У крышки могут быть отверстия для жесткого крепления к коптильне, а также ручка для переноски. Крышку можно сделать плоскую или в форме домика.
• Выполнить решетку из арматуры, расположить на внутренних стенках устройства, под решеткой наварить крючки для установки жирового поддона.
• Коптильня устанавливается над отверстием дымохода на столбиках из кирпича или металлических ножках, под решеткой или крюками для мяса располагается фильтр из войлока, задерживающий продукты горения.

Коптильня из холодильника

Один из наиболее распространённых вариантов изготовления домашнего коптильного шкафа – использование для этих целей корпуса от старого холодильника. По сути, это уже готовая камера, имеющая и герметичные дверцы с уплотнителями, и полочки для размещения полуфабрикатов. Остаётся только подвести к ней трубу от печи или дымогенератора, и сверху установить вытяжку для отвода излишков дыма и создания тяги.

Поэтапно вся работа по трансформации холодильника в коптильный шкаф выглядит так:

1. Корпус освобождается изнутри от всяческих пластиковых деталей и элементов обшивки. Во время нагрева от поступающего из топки дыма, полимеры могут начать источать химический запах, чем испортят коптящиеся продукты.
2. Далее потребуется аккуратно вырезать в корпусе два отверстия. Одно в нижней части, для поступления дыма из топки. Второе проделывается в крыше холодильника, через него будет выходить лишний дым.
3. В отверстия вставляются трубы, одна из которых ведёт к печи. Длина дымохода должна быть такой, чтобы дым успевал охлаждаться за время прохождения по нему до t = 30-50оС. Стыки, во избежание потерь дыма, уплотняются каким-либо негорючим и нетоксичным материалом – например, замазываются глиной.
4. В самой нижней части холодильника нужно установить поддон, куда будет стекать вытапливающийся из копчёностей жир. Без этого простого приспособления по завершении процесса, придётся затратить немало времени для очистки камеры от жирных загрязнений.
5. Сам корпус холодильника следует установить на какой-нибудь фундамент, кирпичи, шлакоблоки. Так он лучше сохраниться от коррозии и дольше прослужит в качестве коптильного шкафа. Если приусадебный участок ровный, то, подняв корпус на достаточную высоту над топкой, можно создать необходимый для устойчивой тяги дыма перепад высот.

Аналогичным образом можно использовать вместо корпуса холодильника металлическую бочку. Правда, для переоборудования её в полноценную коптильню придётся приложить больше сил. Так, внутри потребуется поместить перекладины с крючками для подвешивания коптимых продуктов. Сверху сделать отверстие, плотно закрываемое крышкой. Подвод дыма осуществляется через нижнюю часть, а дымоотведение сквозь мелкие отверстия в крышке, или вставленную в неё трубу.

Самодельный дымогенератор для коптильни

Когда на приусадебном участке нет свободного места для размещения полноценного дымохода необходимой длины, можно сократить размеры коптильни до минимума. Для этого понадобится дымогенератор, изготовить который можно самостоятельно из подручных материалов.

Самая простая конструкция дымогенератора состоит из следующих узлов:

• Корпус, в котором происходит тление топлива без доступа кислорода. Изготовить его можно из старого большого огнетушителя, обрезка толстой металлической трубы.
• Труба, через которую дым подаётся в коптильный отсек.
• Система охлаждения дымохода. Может являться как водяной, так и воздушной. В первом случае дымоподающая труба проходит через сосуд с холодной водой, а во втором – обдувается вентилятором.

В качестве топлива в дымогенераторах используется мелкая щепа, стружки или опилки. Они могут поджигаться спичками, или тлеть от расположенных под ними электрических нагревательных элементов. Главное условие правильной работы дымогенератора – ограничение подачи воздуха в камеру сгорания.

Топливо должно лишь тлеть, выделяя дым. А при открытом доступе кислорода оно может вспыхнуть, в результате чего температура в камере сгорания, а затем и в коптильном отсеке, повысится до недопустимых пределов.

Видео: дымогенератор холодного копчения своими руками

На видео показан поэтапный процесс самостоятельной сборки портативного дымогенератора.

Изготовление дополнительных приспособлений

Для того, чтобы повысить эффективность самодельной коптильни, можно использовать разнообразные дополнительные приспособления. Это позволит сделать процесс копчения более простым, а полученные копчености еще более вкусными.

Как сделать простой генератор дыма

Учитывая диаметр трубы, нужно вырезать дно и крышку. Дно дополнительно оснащается бортами, чтобы оно плотно соприкасалось с трубой. Внизу трубы необходимо сделать отверстие, сквозь которое можно будет разжигать топливо.

Для того, чтобы сделать дымогенератор для коптильни более устойчивым, к нему привариваются ножки или кусок металла, который не будет сгибаться. Чуть ниже крышки устройства, в корпус нужно вварить дымоотводящую трубу. К боковой стенке присоединяется штуцер под углом 90 градусов. После того, как будет готов дымоотвод, нужно прикрепить к штуцеру фитинг и две трубы, одна из которых будет опускаться вниз, а вторая вести к коптильне.

К нижнем штуцеру стоит прикрепить специальную трубку от вентилятора, к боковому патрубок и направить его к коптильне. В качестве вентилирующего устройства можно использовать самые разные приспособления, например, кулер от компьютера или компрессор из аквариума.

Сушильный шкаф

Для того, чтобы в продуктах не было лишней влаги, лучше всего дополнительно использовать сушильный шкаф. Его без проблем можно сделать своими руками.

Для шкафа можно использовать обычный пластиковый ящик, объем которого будет составлять, например, 20 литров.

В боковую часть ящика вставляется вентилятор небольшого размера. Предварительно засоленные продукты подвешиваются в самодельный шкаф. Стоит отметить, что чем сильнее будет поток воздуха, тем меньше времени понадобится на сушку будущих копченостей.

Необходимые инструменты и материалы

Для изготовления коптильни из дерева следует выбирать не смолистые породы. Это может быть:

1. липа;
2. ольха;
3. кедр;
4. осина;
5. дуб;
6. береза.

В качестве материала для деревянной коптильни можно использовать фанеру (минимальная толщина 8 мм), остроганные доски, бруски, вагонку, блок-хаус. Выбранный материал следует обработать специальным антисептиком.

Помимо выбранного дерева для изготовления коптильни понадобятся другие материалы и инструменты:

• ножовка по дереву;
• молоток и гвозди либо шуруповерт и саморезы;
• отвертка;
• петли для дверцы;
• труба для дымохода;
• термометр;
• металлический поддон для сбора жира;
• решетки для продуктов либо арматура для их изготовления;
• крюки для подвешивания продуктов;
• металлические уголки или деревянные бруски в качестве направляющих для поддона и решеток;
• материал для кровли – крышу можно покрыть шифером, профилем;
• кирпичи или блоки для топки и цоколя коптильни;
• цемент, песок, щебень для фундамента;
• для заделки стыков – пакля, влагостойкий герметик.

Советы и рекомендации

Как уже упоминалось, процесс холодного копчения довольно продолжительный. Вам придётся на протяжении нескольких часов периодически поддерживать его непрерывность. Поэтому затевать эту операцию из-за нескольких рыбок или небольшого шматка сала абсолютно не выгодно. Приготовьте продуктов с таким расчётом, чтобы заполнить вашу коптильню, сделанную из старого холодильника, хотя бы наполовину

При этом совершенно не важно, что одновременно будут коптиться свиная колбаска, кусок медвежатины, оленьи рёбрышки, куриные полутушки и пара-тройка трехкилограммовых лещей. На вкусовых качествах это не скажется. А вот что точно повлияет на вкус ваших деликатесов – это стружка

Обычная еловая или сосновая, пропитанная смолой, даст такую горечь, что кушать будет невозможно. Берёзовая или осиновая тоже не годятся. А вот стружка или маленькие веточки яблони, груши, сливы, придадут восхитительный аромат. А если вместе с ними положить немного веточек вишни или ольхи, то и внешний вид у продуктов станет, такой, что при одном взгляде на них аппетит просто-напросто взбунтуется

А вот что точно повлияет на вкус ваших деликатесов – это стружка. Обычная еловая или сосновая, пропитанная смолой, даст такую горечь, что кушать будет невозможно. Берёзовая или осиновая тоже не годятся. А вот стружка или маленькие веточки яблони, груши, сливы, придадут восхитительный аромат. А если вместе с ними положить немного веточек вишни или ольхи, то и внешний вид у продуктов станет, такой, что при одном взгляде на них аппетит просто-напросто взбунтуется.

И последний совет. Холодильник, стоящий даже в углу садового или дачного участка, выглядит несколько нелепо. Но ведь некто не запрещает как-то украсить его или изменить внешний вид получившейся коптильни каким-нибудь другим способом. И тогда у вас появится не только нужный в хозяйстве агрегат, но и довольно стильный и уместный предмет интерьера. А ведь это тоже не последнее дело.

Дополнительные приспособления

Процесс холодного копчения занимает – в зависимости от подготовки продуктов и размеров кусков – от 8 часов до 7…12 дней. При этом необходимо постоянно поддерживать единую температуру дыма и, соответственно, контролировать горение щепы или работу дымогенератора. Для этого применяют терморегуляторы. Их монтируют на фасаде коптильной камеры так, чтобы металлический штырь, воспринимающий температуру, находился внутри герметично закрытого пространства.

В промышленных изделия термометр, как правило, уже вмонтирован в крышку или стенку, в самодельных изделиях его приходится устанавливать самостоятельно.

Коптильня горячего копчения из листов металла своими руками

Далее мы расскажем об изготовлении конструкции, пригодной для технологии горячего копчения, которая выполнена из листов металла.

Вначале подготовьте все необходимое для работы, в частности:

• пару металлических листов размерами 156,5х61 сантиметр, а толщиной – 0,2 сантиметра;
• тонкие арматурные пруты;
• болгарку;
• метр;
• сварочный аппарат;
• угол столярный.

Процесс изготовления не представляет собой ничего чрезвычайно сложного, главное – четко следовать приведенной ниже инструкции. Итак, алгоритм действий в данном случае должен быть следующим.

Шаг первый. Вначале возьмите один металлический лист и разделите его на четыре одинаковые части. Последнее условие должно соблюдаться, если будущая коптильня планируется с квадратным сечением. Резку листа проще всего выполнять при помощи болгарки.

Шаг второй. Далее выполните капельную сварку пары листов. При этом, используя столярный угол, добейтесь того, чтобы две плоскости были соединены под прямым углом. После этого приступайте к сварке оставшихся сторон.

Шаг третий. Чтобы конструкция получилась полностью герметичной, проварите все внутренние швы

При этом важно, чтобы все действия проводились с предельной аккуратностью

Шаг четвертый. Возьмите второй металлический лист, вырежьте из него днище будущей конструкции. Приварите это дно к предварительно сваренному коробу.

Шаг пятый. Теперь можете смело приступать к изготовлению крышки. Вначале возьмите болгарку и нарежьте с ее помощью четыре одинаковые полосы нержавеющей стали, размеры которых несколько превышают внешний габарит готового короба. Далее приварите к корпусу крышку. В результате у вас должна получиться достаточно глубокая крышка, которую можно будет с легкостью надевать на корпус коптильного приспособления.

Шаг шестой. Можно сказать, что коптильня своими руками почти готова. Но чтобы работа была уже полностью завершена, приварите к корпусу удобные ручки и пару уровней металлических стержней. Помимо того, внизу необходимо приварить стержни, посредством которых будет крепиться поддон, необходимый для сбора жира и соков. Что же касается верхнего ряда прутов, то он необходим для того, чтобы вешать крюки с мясом, рыбой или же салом.

Для более детального ознакомления с процессом изготовления рекомендуем ознакомиться с приведенным ниже тематическим видеороликом.

Видео – Собственноручное изготовление коптильни горячего копчения

Стоит добавить, что в описанной выше конструкции можно коптить практически любые продукты. В роли же теплогенератора будет выступать электрическая плитка. Если же вам необходимо добиться более высоких температур, то лучше разжигайте костер.

Ниже приведен еще один любопытный вариант создания горячей коптильни в домашних условиях.

Правила и принципы копчения

Для того, чтобы копчености получались вкусными и ароматными, стоит придерживаться некоторых простых правил, которые касаются процесса копчения продуктов.

• Чем дольше продукты находятся в маринаде, тем быстрее они будут готовиться.
• На готовку уйдет еще меньше времени в том случае, если мариноваться продукты будут при комнатной температуре.
• В основное топливо можно добавить небольшое количество щепы из фруктовых деревьев. За счет этого готовые копчености будет иметь интересный и очень приятный аромат.
• На длительность эксплуатации будет влиять толщина стенок аппарата. Чем они толще, тем дольше можно будет использовать конструкцию для копчения.
• Если строго соблюдать все правила безопасности, то коптильни небольшого размера вполне можно использовать даже в городской квартире. При этом обязательно нужно дополнительно сделать вывод дыма в вытяжку или в форточку.
• Для того, чтобы мясо после приготовления не имело горьковатого привкуса, стоит во время копчения открывать камеру и выпускать небольшое количество дыма, чтобы снизить его плотность.

Для этого стоит следовать инструкции и заранее готовить все необходимые инструменты и материалы. Копчености, которые удается приготовить с помощью самодельных конструкций будут на вкус даже лучше магазинных и ничем не будут отличаться от тех, которые готовились в аппаратах заводского производства.

Вариант №4. Коптильня внутри квартиры

Чтобы изготовить такую конструкцию, необходимо совершить следующие действия.

Шаг первый. Из «нержавейки» варится ящик высотой в 0,4-0,5 метра, его оборудуют крышкой. Далее в крышку необходимо вварить железную трубку, посредством которой будет выводиться дым.

Шаг второй. После этого на трубку надевается шланг – последний следует вывести в форточку. Крышка устанавливается на короб в специальные бортики (выполненные в виде буквы «Г»), предварительно обустроенные извне.

Шаг третий. В бортики заливается вода – это предотвратит выпуск дыма из короба.

Шаг четвертый. Дно короба укрывается слоем ольховых опилок толщиной в один-два сантиметра. Примерно в 10-12-ти сантиметрах от днища привариваются бортики, на них устанавливается специальный поддон, в котором будет скапливаться жар. Приблизительно в 17-20-ти сантиметрах от этих бортиков ставится решетка для продуктов.

Шаг пятый. Далее мини коптильня своими руками закрывается крышкой, а бортики наполняются водой. Конструкция ставится на газовую плиту, поджигается газ. Все, процедура копчения началась!

Как сделать походную коптильню для рыбы своими руками

Переносную конструкцию делают из металлического листа толщиной 0,3-0,5 см. Коптильня для рыбы состоит из короба, крышки, решетки и поддона. Инструкция изготовления:

1. Размеры короба: 25 см ширина, 45 см длина и 20 см высота. Поддон размещаю на высоте от днища 5-7 см. Решетку устанавливают на 10 см выше поддона. Из металлического листа вырезают детали по чертежу.
   Все элементы соединяют при помощи сварочного аппарата
2. К торцам и крышке приделывают ручки.
   При желании на крышку монтируют термометр, чтобы удобно было регулировать температуру внутри камеры
3. На крышке проделывают отверстие для отвода лишнего дыма. К нему крепят трубку.
   По периметру приваривают металлический уголок, в получившийся желоб наливают воду для лучшего смыкания крышки

Такой коптильней можно пользоваться как на природе, так и в квартире. Благодаря гидрозатвору крышка прилегает очень плотно и не позволяет сочиться дыму.

«Два в одном»

Когда простейшие варианты коптилен испробованы, можно переходить к усовершенствованным. Например, использовать в качестве материалов для коптильни кирпичи или нержавеющую сталь. Любителям дачи можно посоветовать вариант «два в одном»: устройство, совмещающее и коптильню, и мангал. Хотя изготовление такого «гибрида» отнимет много сил, они окупятся сторицей: такое устройство долговечно и очень практично, поэтому заняться им, безусловно, стоит.

Итак, коптильня своими руками из кирпичей и стали. На первом этапе нужно с учетом пожаробезопасности выбрать на участке место под коптильню. Для комфорта можно протянуть сюда воду и отвести канализацию. После этого следует заняться эскизом будущей коптильни и обязательно расчертить на бумаге схему укладки каждого ряда кирпичей.

Затем необходимо расчистить и распланировать место для будущей коптильни, а также заложить фундамент.

Рассматриваемая нами коптильня – капитальное строение, поэтому для него потребуется вырыть котлован, установить там деревянную опалубку и обшить ее рубероидом. На следующем этапе нужно уложить слой бутового камня (подойдет и бетон, правда, потребуется его армирование), засыпать его щебнем и залить раствором.

На то, чтобы первый слой хорошо просох, потребуются примерно сутки, после этого можно приступать к следующему.

Стоит отметить, что количество слоев будет пропорционально тому, насколько велика конструкция и сколько она весит.

Закончив последний слой, необходимо проверить его уровнем, сделать гидроизоляцию, а также дать ему полностью высохнуть. Скорее всего, на это уйдет несколько дней.

Кладку лучше всего делать из красного печного кирпича. Выложив первый ряд без раствора, можно сделать разметку и определиться с тем, где устанавливать решетки.

В работе лучше использовать песчано-цементный раствор, предварительно добавив в него известь. При замешивании нужно ориентироваться на консистенцию густой сметаны.

Начинать класть кирпич стоит с углов, которые необходимо будет усилить проволокой, а второй и последующий ряды укладывать в разбежку. Не стоит забывать о том, что горизонтальность выложенных рядов необходимо постоянно контролировать.

Для устройства топки нужно выбрать жаростойкий металл (например, чугун). Перед установкой жаровни необходимо позаботиться о закреплении уголков и арматуры между стенками печи.

Удобство этого варианта заключается в том, что, разместив объемы друг над другом, можно получить устройство для горячего копчения. А удалив переносной очаг на небольшое расстояние и соединив его с камерой при помощи дымохода, можно получить устройство холодного копчения.

Чем хороша собственная коптильня?

Во-первых, тем, что в любое время без особых затрат можно сделать оригинальное, вкусное блюдо. Но это не единственная причина, чтобы решиться на операцию «Коптильня своими руками». К преимуществам самостоятельного создания такого устройства можно отнести еще несколько выгод.

1. Экономия. Цена покупных моделей способна заставить не только погрузиться в уныние, но и потерять аппетит. Даже самые простейшие модели коптильни обойдутся довольно дорого.
2. Простота операции. Такая работа, если все материалы и инструменты есть под рукой, в некоторых случаях занимает не больше часа. День — максимум, который может потребоваться на создание коптильни.
3. Легкость использования, обслуживания. Несмотря не простоту конструкций, они выполняют работу качественно, поэтому никакие дополнительные действия не нужны. Ухаживать за ними тоже нетрудно.

Самое привлекательное качество самодельных коптилен — их бесплатность, если все необходимое у хозяев в «закромах» уже есть. К тому же сделать можно не одну конструкцию, а сразу несколько, на все случаи жизни и на любую компанию.
