Пластиковые канализационные колодцы: разновидности, достоинства и недостатки изделий из пластика, особенности монтажа

Размеры пластиковых колец для колодца и цены

Стандартные размеры колец:

диаметр — 800-1500 мм;
высота — 500-1000 мм;
толщина стенок — 50 мм.

Стоимость:

Кольцо без дна Ø 1000 мм, высота 500 мм — 2500 руб.
Конусный переход с люком — 2000 руб.
Днище — 1600 руб.
Колодец сборный, комплект — 17160 руб.
Цельнолитая конструкция с крышкой — 28600 руб.

Выбор диаметра

Чтобы правильно выбрать диаметр колодца, необходимо определиться с назначением сооружения и условиями эксплуатации. Размеры камеры должны обеспечивать свободный доступ к оборудованию для проведения планового обслуживания или производства ремонтных работ.

В соответствие с нормами колодцы должны иметь следующий диаметр:

обслуживаемые — минимум 1000 мм (водопровод, коммуникации, питьевые источники);
инспекционные — 315-600 мм (канализация, дренаж);
накопительные емкости — 400-1500 мм (ливнестоки).

Составные части для колодца.

Высота

То есть требуемая глубина размещения конструкции должна быть кратна размерам колец, при этом:

Кинета с лотковой частью имеет высоту 400-600 мм.
Плоское днище — 400 мм.
Стандартный размер шахты — 1000 мм.
Глубину можно регулировать доборными кольцами (500 мм) или телескопическим удлинителем.
Конусная горловина — 560 мм.
Бетонное разгрузочное покрытие с люком — 604 мм.

Применяемые виды пластика

Пластические массы являются органическими материалами, которые базируются на природных или синтетических высокомолекулярных соединениях. Все они путем нагревания и давления могут доводиться до жидкого состояния, а после остывания сохранять определенную форму.

Выделить следует основные разновидности.

Формулы некоторых видов пластмассы.

Поливинилхлорид (ПВХ) представляет собой термопластичный полимер винилхлорида, поэтому отличается повышенной химической стойкостью ко многим веществам. Трудно воспламеняется на открытом воздухе. Однако чаще всего из ПВХ изготавливаются пластиковые водомерные колодцы, которые требуют надежной защиты от окружающей среды.
Полиэтилен является термопластичным полимером этилена, который получил широчайшее распространение в мире. Изделия высокой плотности имеют сокращение ПНД, а низкой – ПВД. Материал устойчив к воздействию агрессивной среды, так как не входит в реакцию со щелочами различной концентрации, а также с растворами солей.
Полипропилен образуется благодаря полимеризации пропилена с участием металлокомплексных катализаторов. Он имеет более высокие температурные показатели плавления, чем предыдущий аналог. Все изделия из этого материала способны выдерживать кипячение, а значит, могут быть подвержены даже стерилизации паром, при этом механические свойства не изменятся.

Основная классификация пластических масс.

Где еще?

Пластиковые кольца, которые применяются для канализационных систем, могут также использоваться и при решении иных задач.

В качестве накопителя помогают организовывать на участке надёжную систему, которая долго функционирует без проведения ремонтных работ.
Такие изделия могут применяться и для систем дренажа

Это особенно важно в ситуации, когда существует угроза подтопления участка или строения на нём.
Если надо оборудовать канализацию ливневого типа, то и с этой задачей кольца справятся на отлично. Они могут быть установлены в том месте, где будет наиболее эффективно производить сброс всех ливневых вод.
Если надо создать систему канализации на объектах промышленного характера, то такие кольца смогут эффективно справиться с поставленной задачей. На данных предприятиях происходит сброс не только обычных канализационных вод, но и стоков, в которых есть агрессивные составляющие

Такая особенность может быть обусловлена индивидуальными характеристиками производственного процесса. Вышеуказанные изделия смогут прослужить долго и не станут причиной преждевременного выхода канализации из строя.
При помощи таких колец можно производить комплекс ремонтных работ на объектах, где уже существует соответствующая система. Они позволяют быстро заменять вышедшие из строя элементы. Для проведения таких действий требуется минимум материальных затрат.

На данных предприятиях происходит сброс не только обычных канализационных вод, но и стоков, в которых есть агрессивные составляющие. Такая особенность может быть обусловлена индивидуальными характеристиками производственного процесса. Вышеуказанные изделия смогут прослужить долго и не станут причиной преждевременного выхода канализации из строя.
При помощи таких колец можно производить комплекс ремонтных работ на объектах, где уже существует соответствующая система. Они позволяют быстро заменять вышедшие из строя элементы. Для проведения таких действий требуется минимум материальных затрат.

Пластиковый канализационный колодец ― это прекрасное решение проблемы по отведению сточных вод на собственном участке или промышленном предприятии. Правильно организованная система даёт возможность эксплуатировать её на протяжении длительного периода времени, получая значительный экономический эффект. Применение таких материалов даёт возможность оборудовать шахты практически в любых климатических районах вне зависимости от структуры почвы.

Преимущества и недостатки

Благодаря особенностям материала и конструктивным параметрам кольца для колодцев полимерные характеризуются следующими преимуществами:

Простота монтажа благодаря небольшому весу элементов (до 60 кг) и функциональному пазогребневому соединению.
Отсутствие необходимости в привлечении подъемной техники для монтажа, возможность ручного выполнения работ.
Высокая герметичность создаваемой конструкции.
Высокая стойкость материала к воздействию влаги и агрессивных веществ, морозостойкость.
Кольца легко сверлятся, что упрощает подключение трубопровода.
Срок службы конструкции составляет не менее 50 лет.

Сравнение колодцев из полимерпесчаных и железобетонных колец по особенностям монтажа и эксплуатации:

Параметр	Полимерпесчаные кольца	ЖБ кольца
Транспортировка и монтажные работы	Вес элементов до 60 кг позволяет перевозить их даже на легковом автомобиле и выполнять монтаж вручную.	Вес кольца составляет около 500 кг. Для перевозки необходимо привлекать грузовик, а для монтажа – подъемный кран или манипулятор.
Стыковка	Элементы стыкуются при помощи системы шип-паз, что упрощает установку и исключает необходимость в дополнительной герметизации.	Сложность обеспечения плотного прилегания, необходимость дополнительной герметизации стыков.
Морозостойкость и влагостойкость	Композит не пропускает влагу, выдерживает более 500 циклов замерзания-оттаивания.	Бетон впитывает влагу через поры. Влага в структуре материала при замерзании-оттаивании вызывает его постепенное разрушение.
Химическая стойкость	Композитный материал выдерживает воздействие многих видов агрессивных веществ.	В результате химического воздействия может происходить разрушение бетона и коррозия арматуры ЖБ колец.
Технологичность	Материал легко поддается сверлению обычным бытовым инструментом.	Выполнение технологических отверстий для подведения труб связано с дополнительными сложностями.

Разновидности пластиковых колец

Гидротехнические сооружения отличаются назначением и условиями эксплуатации. Поэтому материал составных элементов колодца нужно выбирать с учетом его технических возможностей по отношению к заявленным требованиям.

Сырье для производства полимерных деталей:

полиэтилен;
поливинилхлорид;
полимерпесчаные композиты;
полипропилен.

Кольца из ПВХ водонепроницаемы, устойчивы к воздействию кислот и минеральных масел. Полиэтиленовые изделия хорошо переносят перепады температур. Полипропиленовые сегменты лучше использовать в конструкциях, которые подвержены высоким механическим нагрузкам.

Полимерпесчаные кольца изготавливаются из синтетических смол с добавлением кварцевого песка. Изделия отличает повышенная прочность, водонепроницаемость, огнестойкость.

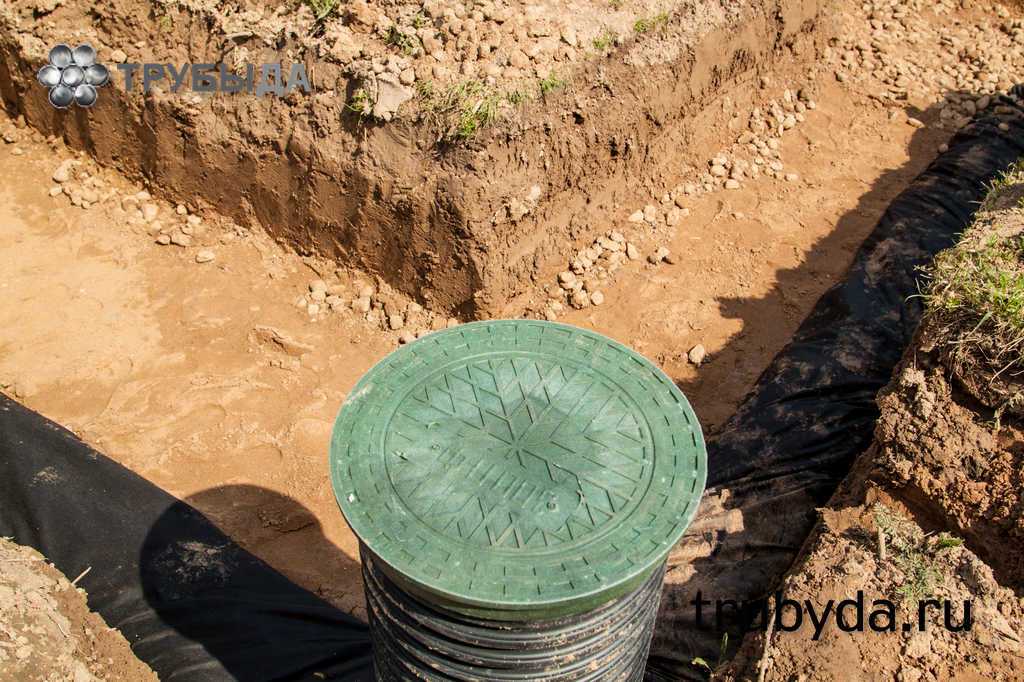

Технология монтажа дренажного колодца из пластика

Если выбрана сборная конструкция, то ее предварительно следует собрать. Можно это сделать в котловане, но тогда его придется выкапывать большего размера.

Глубина ямы под пластиковый дренажный колодец вырывается так, чтобы трубы в него входили ниже точки замерзания грунта и выше верхнего водоносного слоя в нем. При этом стоит помнить, что под сооружение еще надо будет насыпать щебеночную подушку в 10–15 см и уложить бетонную якорную плиту аналогичной толщины.

Если пластиковый колодец будет использоваться для дренирования влаги в грунт, то слой щебня внизу должен быть не менее 30–40 см. Яму в этом случае придется копать большую.

В ширину котлован делается на 30–50 см больше наружного диаметра монтируемого резервуара. Этого вполне хватит, чтобы опустить пластиковое изделие внутрь, и лишней земли копать не придется.

В высоту колодезная конструкция подбирается так, чтобы она не могла больше чем на 20 см возвышаться над землей. Исключение составляет только водосборный вариант с решеткой сверху вместо крышки.

Люки всех остальных видов колодцев дренажной системы должны располагаться на 10–20 см выше уровня дерна. В противном случае в них во время дождя начнет стекаться водные потоки, неся с собой листву и иной мусор.

Если грунтовые воды по весне регулярно поднимаются к поверхности, то бетонное основание под пластиковым колодцем делать необходимо в обязательном порядке. Между собой их связывают капроновым тросом, который точно не сгниет в земле. Якорь из бетона не понадобится только на участках с плотными каменистыми грунтами.

Для вырезки дополнительных отверстий понадобится фреза соответствующего размера. После проделывания дырки в нее вставляется уплотнитель из резины, внутрь которого помещается переходная муфта. Последняя должна зайти в резиновую прокладку плотно без просветов.

Для этого у них должны совпадать размеры. В целях герметизации стыки промазываются силиконовой смазкой, которая облегчает вдавливание муфты и одновременно формирует герметичное соединение.

Монтаж пластиковых колодцев маленького размера можно выполнить в одиночку, а для установки среднего или большого достаточно привлечь одного-двух помощников

Потом к установленному в котлован колодцу подсоединяются перфорированные дренажные трубы и герметичные канализационные трубы, необходимые для отвода собранной дренажом воды.

Для обеспечения свободного движения собранной дренажом воды их укладывают с уклоном. Так под действием собственного веса вода будет самопроизвольно течь в сторону накопителя, коллектора или фильтрующего колодца.

А дальше остается лишь обратно засыпать яму грунтом либо песчано-цементной смесью. Делается это равномерно и послойно, чтобы резко не сдавить корпус из пластика и не разрушить его. Сверху укладывается люк, монтаж завершен.

Распил колодезной шахты под нужную высоту производится обычной ножовкой по центру выступающего сегмента гофры

Основные этапы монтажа канализационного колодца

Устройство канализационного колодца из бетонных колец технологически несложное, трудности возникают только из-за большого веса изделий. Их можно установить на даче своими руками, не привлекая технику. Используют давний способ подкопа под кольца. Осаждают только стеновые кольца, а если требуется днище, заливают самостоятельно.

Выбор места для септика

Для емкостей нужна небольшая площадка, удаленная от других объектов. По санитарным и строительным нормам расстояния должны быть не меньше указанных значений:

от дома – 5 м;
к общим дорогам – 5 м, подъездным – 3 м;
от колодца – 30 м;
от границы соседнего участка – 3 м;
к водоему – 20 м.

Проектируя расположение, учитывают, что требуется подъезд техники. Расстояние до детской площадки, летней кухни, бассейна стараются выбрать побольше. От анаэробных септиков даже при самой совершенной вентиляции все равно исходит запах.

Монтаж

Порядок такой:

копают котлован нужной глубины, диаметр больше колец;
на дно ямы укладывают бетонную плиту или заливают фундамент;
опускают кольца с одновременной гидроизоляцией стыков;
сверху устанавливают перекрытие;
монтируют сливную трубу.

Из септика стоки не должны просачиваться в грунт. Для дополнительной герметизации швов используют цемент с добавками, повышающими прочность.

Для дренажного колодца это не так важно: его назначение – отводить стоки в почву, они уже не такие грязные. Нижнее кольцо можно установить с отверстиями в готовом изделии

Беззамковые колодезные кольца все равно усаживают на раствор, чтобы конструкция не сдвинулась под давлением почвы

Беззамковые колодезные кольца все равно усаживают на раствор, чтобы конструкция не сдвинулась под давлением почвы.

Фильтрационный колодец строится в такой последовательности:

насыпают песок высотой 0,5 м от дна котлована;
сверху – 20 см гравия;
устанавливают кольца, перекрытие;
если нижнее кольцо перфорированное, пространство между ним и землей засыпают щебнем;
соединяют колодцы переливной трубой.

Над перекрытиями устанавливают горловины с крышками. Люк необходим для периодического осмотра септиков. Конструкции доверху засыпают землей, чтобы над поверхностью на 10-15 см возвышалась горловина с крышкой.

Конструкция фильтрующего колодца

Виды канализационных труб

Канализационные трубопроводы делают из металла, полимеров, керамики, бетона и асбеста.

Стальные трубы прочные, эксплуатируются при любой температуре. Достоинства перечеркивает подверженность коррозии. В частном доме сейчас применяются редко.

Чугун дороже стальных труб, тяжелее, но меньше корродирует. Иногда сейчас из них делают стояки, внешние выводы. Они тяжелые, их сложно герметизировать. На шероховатых внутренних стенках откладывается грязь, уменьшается проходимость.

Полимерные канализационные трубы имеют гладкие стенки, за счет чего обеспечивается максимальная пропускная способность. Их в зависимости от материала делят на несколько групп:

Разные формы ПВХ труб

поливинилхлоридные (ПВХ);
из непластифицированного поливинилхлорида (НПВХ);
полипропиленовые (ПП);
полиэтиленовые (ПЭ).

Изделия ПВХ используют для внутренней и внешней безнапорной канализации. На них не влияет ультрафиолет, они имеют достаточную прочность. В быту применяют SN2, если система проложена на небольшой глубине и не пересекает дороги. SN4 используют при необходимости проложить трубу под дорогой с небольшой нагрузкой, например под подъездом к гаражу. ПВХ нестойкие к перепадам температур, агрессивным веществам, горят, выделяя ядовитый газ.

Полипропилен рекомендуется использовать только для внутренней канализации, поскольку мягкий и легко деформируется под нагрузкой. Он выдерживает высокие температуры, отличается длительным сроком службы. ПП-изделия экологически безопасные, стойкие к агрессивным веществам.

Канализационные полипропиленовые трубы различного диаметра

Полиэтиленовые трубы не рекомендуется использовать в канализации с горячими стоками выше +40°С – происходит расширение и удлинение. Выдерживают морозы до -40°С. Полиэтилен низкого давления обладает более высокими качествами:

выдерживает температуру до -70°С;
стойкий к гидроударам;
не меняет размеры при повышении температуры.

Недостатки присутствуют: ПНД имеет низкую прочность, внешнюю канализацию располагают только под землей. Боится ультрафиолета, не выдерживает высоких температур.

Керамику используют в промышленных системах: она хрупкая, ее сложно монтировать. В быту иногда применяют асбестовые и бетонные трубы для устройства линий малой протяженности.

Конструкция

Самые лучшие пластиковые колодцы для канализации обладают большой толщиной и специальной формой спиралевидного типа. Дополнительно на них создаются наплывы усиливающего характера, а также соединения резьбового типа для сборных пластиковых колец.

Пластик, который применяется при изготовлении коллекторов, имеет свои преимущества, позволяющие широко использовать его в данных работах. Канализационные колодцы из пластика будут надёжными и долговечными при соблюдении норм строительно-монтажных работ.

Небольшая масса. Например, пластиковые кольца для канализации, изготовленные с внутренним диаметром в 900 мм, имеют размеры с толщиной стенки до 25 мм и высотой в 2 м, достигают 46 кг, что в десять раз меньше изделия из бетона. Поэтому снижаются затраты транспортной составляющей и расходы по складированию, погрузке и монтажу. Пластиковые канализационные кольца – отличный вариант эксплуатации на даче и в частном секторе.

Устройство состоит из кинетной части, диаметр которой равняется 1000 миллиметров и лотковой составляющей.
Для кинетного компонента предусмотрена пара уровней, фиксирующих лоток-вкладыш. Первый применяется в трубах с диаметром порядка 250 мм, а второй ориентирован на диаметр 460 мм. Вверху есть уровень для так называемого вкладыша, чтобы обеспечить камеру пригруза, когда происходит заливка.

Если рассматривать конструкцию сверху донизу, то можно выделить такие элементы:

Крышка под горловину.
Перекрывающее кольцо.
Горловина самого вкладыша.
Кольца из пластмассы.
Вставки.
Дно.

Если сравнивать пластиковые ёмкости с обычным типом, изготовленным из железобетона, то они обладают меньшей массой, что позволяет их быстрее монтировать без применения тяжёлой техники. Меньший вес даёт возможность сократить число рабочих, необходимых при монтаже конструкции.

Установка бетонных колец

Для вертикальной установки бетонных колец в землю применяют машинные и ручные методы, существующая спецтехника позволяет проделывать в грунте круглые отверстия под любой стандартный наружный диаметр колодца – для этого используются специальные буры или насадки в виде горизонтальных ножей. Домовладельцы, которым не по карману заказ специальной техники, нередко обращаются к услугам частных мастеров (шабашников) которые монтируют бетонные колодцы для канализации ручным методом.

При проведении работ применяются две технологии: в первом случае вырывают глубокую яму и опускают в нее кольца, используя лебедку или удерживая их руками с помощью веревок, привязанных к монтажным крюкам. Второй метод состоит к установке кольца на его рабочее место и выкапывании земли изнутри, при этом по мере углубления изделие опускается вниз под собственным весом.

На индивидуальных участках бетонные колодцы обычно ставят после септика, используя их для дренажа (отвода) очищенных стоков глубоко под землю, поэтому перед началом работ приобретают крупнозернистый, мелкозернистый песок и щебень, которые служат фильтрующей подушкой для отводимых стоков. Обычно канализация из ЖБ колец для дренажа на участке имеет невысокую глубину – для ее устройства понадобятся два или три кольца без дна, верх можно накрыть крышкой с люком.

Рис. 8 Опорные и доборные кольца ЖБИ для канализации – прайс-лист

Самостоятельное устройство колодца канализации из бетонных колец ручным методом проводят по следующей технологии:

Прорывают шахту нужной глубины одним из описанных выше методов, их можно совместить, вырыв снаружи яму высотой одного кольца, а после его установки на место, далее копая землю изнутри – элемент начнет опускаться под собственным весом. При проведении работ обязательно отслеживают вертикаль подвешенным снаружи отвесом или строительным уровнем. Глубина дренажного колодца определяется индивидуально и зависит от трудоемкости проводимых работ (важен вес кольцевых элементов), финансовых средств, обычно количество бетонных колец не превышает трех при стандартной высоте 890 мм, диаметр бетонного кольца выбирают 1000 или 1250 мм.
Для вкапывания колодцев удобнее использовать изделия с замком и металлическими ушами, за которые цепляют веревки, после установки первого элемента уши обрезают, и на него помещают следующий. При замковом соединении между кольцами не помещают какие-либо материалы, если торцы плоские, их устанавливают на цементно-песчаный раствор.
После монтажа бетонного колодца на дно насыпают мелкозернистый, крупнозернистый речной песок (толщина подушки около 300 мм) и щебень (слой не менее 400 мм), в боковой стенке пробивают перфоратором отверстие, устанавливая в него наружную канализационную трубу, щели замазывают цементным раствором.
Зарывают кольца под канализацию вручную поднятой землей, поверх проема помещают круглую плиту с люком, который закрывают легкой полимерной крышкой.

Рис. 9 Установка бетонных колец для канализации – основные этапы

Проектирование и строительство

Если планируется строительство канализационного колодца на собственном земельном участке, и вы собираетесь делать это своими руками, нужно знать, какие этапы работы вам предстоят.

Первым делом нужно определить тип колодца: накопительный или дренажный.

В зависимости от этого, потребуется создать проект.

Он должен включать размеры сооружения, перечень элементов конструкции, а также данные о месте расположения колодца на участке.

Последние регламентируются нормами СНиП и положениями СЭС, поэтому в обязательном порядке должны соблюдаться.

Канализационный колодец, схема по СНиП

Проект, после завершения, требуется утвердить в СЭС, только получив разрешение на строительство, можно приступать к монтажу.

Проектирование канализационного колодца по СНиП

При проектировании сооружения важно не только соблюдать все точные характеристики, но и правильно определить подходящий материал, из которого будет сделан колодец. На сегодняшний день соорудить его можно из множества материалов, даже из покрышек или старых бочек

На сегодняшний день соорудить его можно из множества материалов, даже из покрышек или старых бочек.

Но, наиболее высокой популярностью, ввиду своей практичности и долговечности, пользуются конструкции из следующих материалов:

влагостойкий кирпич – такие колодцы прослужат несколько десятков лет

Но, устройство усложняется тем, что следует уделять повышенное внимание герметичности. К тому же, стоимость кирпича достаточно высока, что ставит под вопрос выгоду такого строительства;

железобетонные кольца – они обладают повышенной прочностью, представлены в большом выборе размеров

Стоимость изделий достаточно невысока. Но, в данном случае придется нанимать спецтехнику, потому как вес бетонных изделий внушителен;

пластиковые емкости – они имеют небольшой вес, просты в монтаже, отличаются высокими показателями герметичности. Вы можете выбрать любую требуемую модель изделия. Но, цена вопроса выше, чем в предыдущем варианте.

Строительство канализационных колодцев такого типа можно выполнить собственноручно:

Монтаж колодца из ЖБ колец

выкопать котлован соответствующего объема. Он должен быть больше, чем объем самого колодца;
уплотнить грунт на дне ямы;
сделать песчаную подушку высотой в 20 см;
обустроить дно. Можно выполнить заливку цементом, а можно уложить готовую бетонную плиту;
опустить в котлован первое бетонное кольцо;
герметизировать его стык с дном при помощи цементного раствора и битумной мастики;
к ранее проделанному отверстию в кольце подсоединить канализационную трубу, обмазать стык битумом для придания герметичности;
опустить второе бетонное кольцо, обработать шов цементным раствором и гидроизоляцией;
установить бетонное перекрытие, на которое впоследствии останется смонтировать люк.

Колодец из ЖБ колец установленный

Если планируется дренажный колодец, то вместо герметичного дна здесь будет располагаться слой щебня средней фракции. Высота его составит примерно 40-50 см.

Обзор составляющих элементов пластикового колодца

Пластиковый колодец имеет простое устройство. Чаще всего это три детали:

горловина устанавливается на одном уровне с землей. Она обеспечивает доступ к внутреннему резервуару колодца. На ней устанавливается люк;
шахта представляет собой самую большую деталь. Она соединяет основание конструкции и шахту;
лоток применяется для установки труб, а также для направления стоков.

Устройство пластикового колодца

Горловина может быть конической или цилиндрической. Первый вариант используется, когда диаметр шахты намного больше, чем стандартный диаметр люка. Телескопическая горловина применяется для установки конструкций на большой глубине. Цилиндрический элемент перемещается на нужную глубину и устанавливается по уровню грунта.

Шахта бывает двух видов: цельной и сборной. Первая конструкция более простая в установке и герметичная. Вторую можно подобрать для разной глубины. При установке сборной модели отдельные сегменты монтируются друг к другу при помощи уплотнительных прокладок.

Нижний элемент в колодце это полимерный лоток или кинета. Данную деталь подбирают после проектирования системы. Сверху конструкция закрывается обычной крышкой или люком. Их делают из полимерного песка, пластика или чугуна. Если горловина отсутствует, то люк крепится на шахту.

Чаще всего применяется стандартная накидная крышка, а под заказ для определенной горловины выполняется крышка винтового типа. К колодезным крышкам также предъявляются определенные требования. Они должны защищать шахту от проникновения мусора и посторонних предметов. Крышка должна выдерживать статические и ударные нагрузки. Диаметр такой детали варьируется в пределах 350-1200 мм, поэтому ими можно накрыть кессон, скважину и септик. Полимеры делают их ударопрочными. Чтобы выбрать подходящую крышку нужно провести точные замеры колодезного оголовка.

Конструкционные особенности колодца фильтрующего типа

Как правильно выбрать пластиковую трубу для колодца

Трубы для колодца делают из поливинилхлорида, полипропилена, ПНД и НПВХ. Бывают следующие виды пластиковых труб большого диаметра для колодца:

с треугольным профилем с резьбой разной длины. Для фиксации труб применяются муфты определенных размеров. Резьба имеет вид конуса;
трапецеидальный профиль с конусообразной резьбой;
труба с соединениями, имеющими хорошую герметичность.

Стоит учитывать, что плотность труб ПНД составляет 0,95, а НПВХ – 1,4 г/см³. В два раза больше у НПВХ и расчетное напряжение. Модуль упругости имеет значение 3000, а у ПНД 900.

Благодаря высокому пределу текучести НПВХ лучше подходят для резьбовых соединений. Кроме того трубы из данного материала характеризуются превосходными гидравлическими свойствами.

ПНД – трубы специалисты рекомендуют использовать для скважин до трех метров. А для колодцев больше подходит НПВХ материал.

Цены пластиковых труб для колодца питьевой воды из тонкостенного полиэтилена варьируются от 14 тыс. за погонный метр.

Разновидности труб ПНД

Пластиковые вставки в колодец

Некоторые детали позволяют выполнить ремонт отдельных секций без демонтажа всех конструкций. Для этого нужно выбрать подходящую вставку в колодец из пластика. Это позволяет не заниматься дополнительной герметизацией стыков. Существует специальная технология установки пластиковых вкладышей в бетонные кольца.

Вставки подбираются под определенные размеры. Все элементы должны подходить друг другу. Чтобы собрать разборную конструкцию потребуется также горловина и крышка. С учетом всех параметров подбирается и пластиковое дно для колодца.

Вставка для бетонного септика

Как монтировать?

Если вы монтируете канализационную систему своими руками, то в процессе работы вам практически гарантированно придется выполнить установку одного либо нескольких канализационных колодцев.

Как правило, в частных сетях такие конструкции нужно ставить на каждом повороте трубы и через каждые 12 -15 метров на ровном участке – так они будут работать максимально эффективно.

В месте установки делаем расширение траншеи, как показано на фото

Инструкция по установке ревизионного пластикового колодца проста:

В месте установки колодца расширяем траншею для прокладки труб таким образом, чтобы и кинета, и шахта вошли в образованный котлован с зазорами минимум 20 — 30 см с каждой стороны.
Дно траншеи углубляем примерно на 30 см относительно проектного уровня.
Засыпаем подушку из смеси песка и гравия толщиной до 20 см, поскольку даже пластмассовый колодец обладает значительной массой, он может постепенно проседать. Подсыпку увлажняем и трамбуем.

Чем больше конструкция, тем надежнее должно быть основание

Поверх песчано-гравийного слоя заливаем подбетонку толщиной до 100 мм. Для заливки используем раствор на основе цемента марки М150 или выше, в качестве заполнителя берем песок и среднефракционный щебень.
После первичной полимеризации раствора на забетонированное основание устанавливаем кинету. К кинете присоединяем трубы, используя герметичные манжеты с резиновыми вкладышами.

Установленная кинета с присоединенными трубами

Соединение лотка с трубой через герметизирующую манжету

Сверху на манжету ставим либо горловину (если колодец неглубокий), либо шахту колодца. Место стыка уплотняем с помощью манжеты, дополнительно герметизируя силиконом.

Дополнительная герметизация стыка силиконом

При установке лоток выставляем строго горизонтально, а шахту/горловину вертикально. Перекос может отрицательно сказаться на функционировании всей системы, поскольку в этом случае есть риск разгерметизации в местах соединения шахты с лотком или горловиной.
К верхней части установленной трубы крепим коническую горловину либо основание для монтажа люка. Все места соединений также герметизируем.

Крепление горловины к шахте

После того как люк будет закрыт, нужно засыпать зазор между стенками котлована и самим колодцем. Засыпку выполняем послойно, постепенно заполняя полость смесью песка, гравия и глины. Для дополнительной теплоизоляции колодца можно добавить керамзит или перлит.

Система в сборе – осталось засыпать котлован

Сборные пластиковые колодцы

Разговор о применении полимерных изделий для создания колодцев будет неполным без упоминания пластиковых колец. Изготавливаются они из полипропилена или полиэтилена, причём, для этого не используется вторичное сырьё. Данные материалы характеризуются высокой степенью инертности, поэтому устойчивы к воздействию агрессивной среды.

На основе современных технологий изготавливаются пластиковые кольца, не утрачивающие свои свойства в диапазоне температур — 70 ≤ Т +50ºС. Поэтому о качестве воды, получаемой из такого источника, можно не беспокоиться. Кроме того, пластиковые кольца очень удобны в работе. Ведь они немного весят, поэтому использовать тяжёлую технику, как этого требуют ЖБ аналогичные изделия, не надо.

Сборные конструкции соединяются в единое целое с помощью резьбы. Это упрощает монтаж, и на его проведение тратится меньше времени. Для повышения герметичности, прежде чем соединить элементы будущего колодца, промажьте резьбу силиконовым герметиком.

Воду из построенного колодца можно подвести прямо в дом, а не носить её в жильё вёдрами. Реализуется это с помощью:

глубинного насоса. Такой агрегат опускается на тросе на дно колодца, а к нему подключается шланг, который выводится непосредственно в дом. Современные насосы такого типа могут оснащаться системой дистанционного управления. Эта опция позволяет включать/выключать их, находясь в жилом помещении.
центробежного насоса. Устанавливается он в подвале, а забор воды выполняется через подводимый от колодца шланг большого размера.

И помните – работая с грунтом, необходимо соблюдать технику безопасности. Поэтому обязательно используйте каски, перчатки и спецодежду.

Монтаж своими руками

Прежде чем покупать пластиковые трубы большого диаметра для колодца нужно рассчитать глубину котлована. Способ монтажа зависит от типа почвы.

Открытый способ

Такой способ монтажа применяется для плотной глинистой почвы. Этапы проведения работ:

Вырыть котлован, который будет превышать по диаметру подготовленные кольца.
На дне ямы высыпать подушку из щебня.
Отдельные вкладыши скручиваются между собой, устанавливаются поверх щебня.
Швы можно дополнительно проклеить армированным скотчем для сантехнических работ.

Котлован нужно засыпать, но по внешним сторонам готового колодца должен идти слой песка. Внутри него нужно засыпать подушку из щебня, песка. Последний этап монтажа — накрыть колодец крышкой. Можно изготовить декоративное оформление для нее в виде домика.

Котлован для колодца

Закрытый способ

Этот способ применяется для монтажа конструкции в рыхлой почве. Последовательность выполнения работ:

Выкопать котлован глубиной 1 метр, который по диаметру должен немного превышать кольцо. Оно должно без проблем погружаться под землю.
Спуститься в яму, продолжить вычерпывать землю под кольцом, чтобы оно опускалось глубже.
Докопать яму до нужной глубины, постепенно добавляя новые кольца.
На дне высыпать прослойку из песка, щебня.

Поверх готовой конструкции закрепить крышку. Закрытый способ не подходит для скважин большой глубины.

Конструктивные особенности

В связи с тем, что железобетонные кольца находят применение для разных задач, различают несколько видов изделий, адаптированных для определенных целей. Диаметр стеновых колец востребованных при конструировании водопроводов варьируется от 700 мм до 2000 мм при высоте в пределах 690 – 890 мм и толщине стенки от 70 мм до 100 мм. Монолитные кольца используют для усиления днища, а канализационные выделятся значительной высотой, которая составляет до 900 мм при диаметре до 2000 мм. Конструктивно элементы могут иметь глухое днище, перфорирование, отверстия для оттока жидкости.

По конструкции соединения бетонные кольца дифференцируются на две группы: прямые, а также фальцевые, отличающиеся соединением друг с другом в виде замка. Для последних характерно наличие конструктивных выступов в верхней части изделия и пазов, расположенных снизу.

Масса колец в зависимости от габаритов и типа может варьироваться от 200 до 1000 килограмм. Выполненные по технологии вибролитья или вибропрессования бетонные изделия, отличаются высокой прочностью, надежностью и, как следствие, долговечностью. В качестве материала для продукции используется цемент марки не ниже чем М200. Наряду с основным материалом применяются вяжущие компоненты. Для наибольшей эффективности и максимальной прочности изделия после высадки из форм подлежат пропариванию при температурах от 70 до 90 °C. Благодаря этой технологии, возрастает скорость гидрации вяжущих ингредиентов в составе.

В зависимости от назначения и варианта исполнения бетонные кольца представлены в таком ассортименте:

КСД – изделия с дном;
КФК – элементы, ориентированные на строительство дренажных систем и коллекторов;
КО — опорные кольцевые изделия, используемые в нижней части конструкции колодцев и фундамента;
КС – стеновые изделия;
КВГ – кольцевые конструкции, предназначенные для возведения колодцев при прокладке газопроводных и водопроводных коммуникаций;
КЛК – элементы систем канализации ливневых коммуникаций.

По параметру степени проницаемости бетонного покрытия изделия делятся на три категории с нормальной, пониженной и особо низкой проницаемостью, которая приводится в маркировке колец в виде индексов «Н», «П» и «О» соответственно.
