Как сделать вакуумный насос из самодельного компрессора или других подручных материалов

Конструкция #12 — «самоделка» для небольшого ручья

Этот насос может обходится сверхмалым количеством энергии. Конечно хорошо, если есть река или озеро. Но что делать, если летом река сильно мелеет? Поможет насос качельного типа.

Такой насос позволяет использовать совсем незначительные величины энергии небольшого ручья

Основная часть конструкции — это два ковша жестко связанные между собой через блоки (4). От ручья необходимо сделать водоотвод из оцинкованной стали (3). Для того чтобы уменьшить износ, под него подкладывают кусок пластика. Водоотвод жестко связан поводком с веревкой (5).

Поводок 6 выполняют из жесткой проволоки и рассчитывают длину таким образом, чтобы водоотвод перемещался на нужный угол

Всю систему необходимо отрегулировать таким образом, чтобы при наполнении одного ковша, водоотвод перемещался на второй ковш. Энергия ковшей посредством кривошипа (8) передается на насос (10).

Основные разновидности вакуумных насосов

Во время производства устройств для формирования вакуума применяют детали из пластмассы и металлов, которые обладают устойчивостью к химическому влиянию перекачиваемых веществ. Кроме того, элементы конструкции должны обладать достаточной прочностью. Обязательно подгоняют все узлы, проверяют герметичность, чтобы поверхности не пропускали обратно газы.

Выделяют несколько типов насосов, которые используют для дома и других целей.

Водокольцевые

Водокольцевой тип вакуумного насоса представляет собой одну из разновидностей жидкостно-кольцевых устройств, которые используются, чтобы разрежать циркуляцию чистой воды.

Прибор имеет цилиндрическую форму и ротор с лопатками, который вращается с помощью вала, который смещен от центра. Перед тем как включать устройство, его наполняют жидкостью. Когда запускается двигатель, крыльчатка разгоняет ее по стенкам корпуса. Между водой и роторным механизмом формируется серпообразная зона вакуума. В нее направляется газ из патрубка. Лопатки направляют его вдоль вала, и он выходит через отверстие.

Подобные типы устройств используют еще для того, чтобы частично очищать газ, когда он активно контактирует с жидкостью. Дополнительно присутствуют приспособления для откачки воды.

Водокольцевой вакуумный насос.

Применение жидкости как рабочей поверхности дает следующие плюсы:

1. Вода, когда вращается внутри устройства, не дает газу возвращаться.
2. Все детали устройства, когда постоянно вращаются, омываются водой, так что уменьшается трение, снижается их температура.
3. Подобный механизм редко нуждается в ремонтных работах и обладает долгим периодом эксплуатации. Кроме того, он потребляет немного электрической энергии.
4. Контакт с газами, которые содержат капли жидкости и небольшие механические примеси, не влияет на состояние оборудования.

Последний факт особенно важен при применении подобных устройств для откачивания воздуха из емкостей, которые содержат влагу. Используют их в кондиционерах, холодильных установках перед тем, как заполнять их фреоном.

Пластинчато-роторные

Насос пластинчато-роторного типа имеет корпус в виде цилиндра. Он отшлифован внутри. Сам ротор располагается в нем, при этом оси у них не совпадают. В роторе есть специальные двигающиеся пластины. Они прижаты к корпусу пружинами, так что внутри имеется сектор с пустым пространством.

Чтобы трение у пластин уменьшалось, их делают из материалов антифрикционного типа, а также применяют специальные масла с малой вязкостью. У таких насосов повышенная восприимчивость к чистоте газа или жидкости, которые перекачиваются, так что требуется периодически осуществлять очистку конструкции.

Пластинчато-роторный вакуумный насос.

Мембранно-поршневые

У мембранно-поршневых вакуумных насосов главной деталью служит гибкая мембрана, которая связана с механизмом рычагов. Его делают из материалов композитного типа, которые обладают стойкостью к нагрузкам. Края мембраны фиксируются к корпусу, а центр будет выгибаться.

К достоинствам такого механизма относится возможность использовать пневматический привод для контакта со взрывоопасными веществами, долгий срок применения, легкость регулирования расходов, экономичность, высокая герметизация, отсутствие остатков смазки и пр.

Винтовые

Функционирование винтовых вакуумных насосов основывается на том, что газ либо жидкость вытесняются вдоль вращающегося винта. Конструкция включает 1-2 ротора винтовидного типа, привод и статор. Из-за высокого качества устройство является недешевым. К преимуществам относится то, что уровень шума невысокий и есть способность перекачивать среды, которые содержат механические включения.

Устройство винтового насоса.

Вихревые

Вакуумные устройства вихревого типа похожи на центробежные насосы и подобное оборудование. Конструкция включает колесо и лопасти, которые вращаются на валу. Отличие заключается в патрубке-приемнике. Он располагается снаружи корпуса, а не возле центральной оси.

Такие насосы просто использовать и легко ремонтировать. Но при этом специалисты указывают на то, что у них низкий коэффициент полезного действия. Кроме того, они восприимчивы к попаданию примесей механического типа.

Оригинальные самодельные конструкции

Если разобраться, то буквально все открытия пришли из прошлого. Люди веками отслеживали природные процессы и на их базе создавали приспособления, облегчающие жизнь. Даже еще не зная слова «вакуум», его использовали с древнейших времен, чтобы обеспечить водой засушливые районы.

Волновой насос

Оригинальную конструкцию имеет вакуумный насос для воды, использующий силу берегового прибоя. Поскольку по любому достаточно крупному водоему бегут волны, то это можно использовать для накачивания из него воды. Для этого понадобится бревно и полый цилиндр в виде гармошки (гофра).

Последний одной стороной привязывается к бревну, а другой к свае, которая вбивается в дно недалеко от берега. Принцип работы чрезвычайно прост. Когда набегающая волна поднимает плавающее бревно, натяжение заставляет гофру растягиваться. При опускании гармошка возвращается в исходное положение.

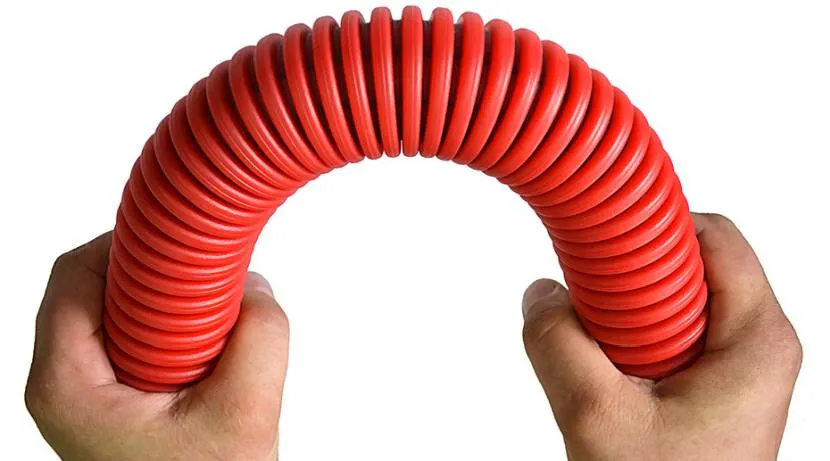

Гофра для вакуумного насоса Источник remelle.ru

Если концы цилиндра снабдить втулками с клапанами и залить внутрь воду, то при набеге волн на берег, импровизированная помпа начнет выкачивать воду. Для гофрированной трубы диаметром до 60 мм бревно должно иметь массу не меньше 60 кг. А для гашения нежелательного крутящего момента, к свае крепят ограничитель.

Болт, зафиксированный на бревне, под накладной пластиной позволит вращаться поплавку в разные стороны. И это не позволит разрушить уникальный вакуум-насос при возникновении высокой волны.

Печная тяга

Не менее оригинально можно наполнить двухсотлитровую бочку для полива на участке. Последняя должна в нижней своей части имеет вмонтированный кран и быть установлена на постамент из кирпичей. В бочку наливается несколько литров воды.

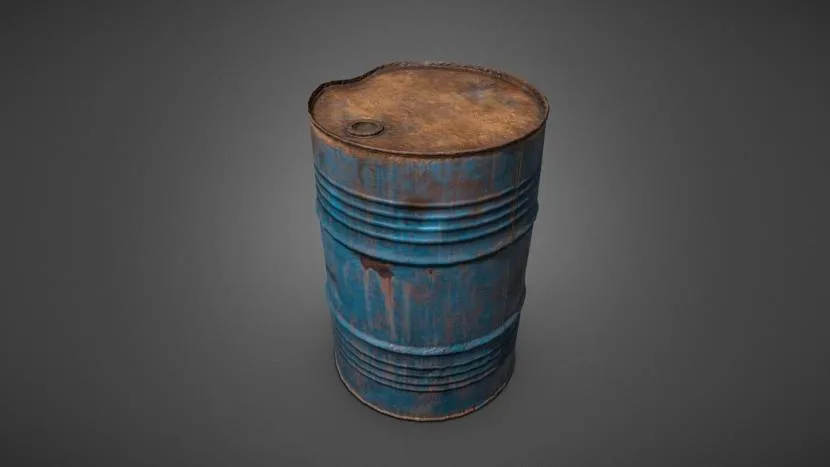

Бочка для насоса Источник sketchfab.com

Затем нужно подобрать резиновый шланг, достающий до водоема. Один его конец оборудуют штуцером с резьбой, которая подходит под верхнее отверстие бочки. Его герметично вкручивают в крышку. Другой конец шланга должен иметь сетчатый фильтр.

Далее проверяется, чтобы нижний кран был в закрытом положении, и под бочкой разводят костер. Шланг опускается в воду. Огонь нагреет воздух в бочке и заставит его уйти по трубе в водоем. Когда пузыри на поверхности перестанут выделяться, можно загасить костер.

При остывании металла, в бочке образуется безвоздушное пространство. И вакуум втянет воду в бочку из водоема.

Как правильно выбрать вакуумное насосное оборудование

Современные производители предлагают множество моделей вакуумного насосного оборудования, что несколько затрудняет выбор таких устройств, активно используемых сегодня как в промышленности, так и в быту. Между тем эффективность такого оборудования во многом зависит именно от правильности его выбора, при осуществлении которого следует ориентироваться на целый ряд параметров.

Сначала следует определиться с тем, какие задачи должно будет решать выбираемое устройство. Для бытовых целей выбирают оборудование невысокой мощности, для промышленных – агрегат с соответствующими техническими характеристиками.

Насос вакуумный ВВН1-50ТМ производительностью 50 кубических метров в минуту

Основными техническими характеристиками, на которые ориентируются при выборе вакуумного насоса, являются:

• максимальный уровень вакуума, который способно создавать такое оборудование;
• скорость, с которой устройство создает вакуум в замкнутом объеме;
• начальное давление (так называемый предварительный вакуум);
• максимальное значение выпускного давления;
• производительность, с которой способно работать выбираемое оборудование.

Основные технические параметры насосных агрегатов ВВН

Начальным называют давление, которое создается на выходе из насоса в самом начале его функционирования. Максимальным считается такой уровень создаваемого насосом вакуума, при котором оборудование функционирует со своей номинальной производительностью. Максимальным выпускным называют наибольшее значение давления, создаваемого в напорном патрубке. Следует иметь в виду, что некоторые модели вакуумных насосов не способны выводить в атмосферу газ или воздух, который они откачали из закрытого объема. Для нормального функционирования таких насосов к их напорной магистрали подсоединяют форвакуумные устройства. Все перечисленные выше типы давления, как правило, измеряются в Па.

Вакуумный насос с электрическим двигателем и трубчатым ресивером, используемый для откачки воздуха при безанкерном закреплении бурильных установок

Скорость, с которой вакуумный насос откачивает воздух или газ, указывает на то, какой объем откачиваемой среды пройдет через выпускной патрубок при нормальном уровне давления. Производительность, с которой работает вакуумная помпа, рассчитать достаточно просто, для чего необходимо умножить значение скорости работы устройства на значение давления, при котором такая работа осуществляется.

При выборе вакуумного насоса также следует учитывать конструктивные особенности такого оборудования. От данного параметра, в частности, будет зависеть, насколько простыми будут эксплуатация, техническое обслуживание и ремонт вакуумного насоса

Кроме того, надо обратить внимание на такие характеристики выбираемого оборудования, как число оборотов; мощность, которую потребляет приводной двигатель; количество ступеней откачки; объем используемой рабочей жидкости и ее расход, а также размеры и вес устройства

Изготовление вакуумника своими руками

Простейший агрегат можно изготовить из старого велосипедного (автомобильного) насоса. В домашних условиях, его производительности хватит за глаза.

Вакуумный насос из велосипедного насоса

Основной элемент – манжета поршня. Она выполнена в виде резинового усеченного конуса, и служит одновременно выпускным клапаном. То есть, при обратном ходе поршня, манжета пропускает воздух.

После переделки меняется направление рабочего хода: надавливая на рукоять, вы уменьшаете объем камеры, воздух выходит через перевернутую манжету. Вытягивая рукоять, вы создаете в камере разряжение, чего собственно и требуется.

Однако в таком виде насос будет работать лишь один цикл. В нормальном состоянии, утечку воздуха контролирует золотник в накачиваемой камере. При создании вакуума, на выходе из насоса следует установить еще один клапан. Подойдет тот же золотник от колеса, либо клапан от аквариумного компрессора.

Тогда во время обратного хода, во впускном тракте будет сохраняться разряжение, а лишний воздух будет стравливаться через манжету поршня.

Конструкция примитивная, простая в реализации и достаточно эффективная. Единственный недостаток – отсутствие механизации (откачивать воздух придется вручную), и неудобное направление приложенного усилия. Давить на рукоять легче, чем вытягивать ее из насоса.

Это можно исправить, немного доработав механизм. В этом случае поршневая манжета не переворачивается, а в верхнюю часть корпуса ввинчивается штуцер для впускного шланга. На него монтируется запорный клапан. Для герметичности на шток рукояти устанавливается сальник (иначе система будет негерметичной).

Конструкция немного сложнее в реализации, но работать таким насосом гораздо удобнее.

Вакуумный насос из автомобильного компрессора

Доработки минимальные, это самый простой вариант мощного вакуумника (разумеется, при наличии компрессора донора). Если оборудование придется покупать – затея теряет смысл, проще взять готовый вакуумный насос.

Суть переделки в следующем: на цилиндре есть два клапана, их необходимо поменять местами. Выпускной штуцер

снабжается запорным клапаном на вход воздуха, а вместо впускного штатного клапана устанавливается новый штуцер.

На него одевается впускной шланг с клапаном, который запирается в направлении выхода воздуха. При работе поршневой группы, с точки зрения компрессора ничего не меняется. Просто вы вместо сжатого воздуха используете для работы создаваемое разрежение.

Вакуумный насос своими руками из компрессора позволяет не только откачивать воздух из пакетов с продуктами. Вы можете оборудовать настоящую вакуумную камеру. Например, из скороварки.

Для контроля за обратным давлением можно использовать вакуумный манометр.

Разновидности самодельных конструкций

Видов насосов может быть много. Это зависит от их прямого предназначения. Самым простым вакуумным упаковщиком можно по праву считать медицинский шприц. Но недостаток его в том, что вакуум можно создать в маленьких объёмах

И даже если дома нет медицинского шприца, то можно с лёгкостью его купить в аптеке, только следует обращать внимание на размер

Но для того чтобы можно было упаковывать большие объёмы, хорошо подойдет автомобильный насос. Его нужно просто переработать под требуемые параметры. Тем более, вакуумный насос из автомобильного компрессора своими руками сделать не составит никакого труда.

Также можно сконструировать вакуумный насос из компрессора от холодильника, или переделать приспособления от аквариума.

Использование автомобильного насоса

Самодельный вакуумный насос можно выполнить из разных исходных материалов. Самые популярные варианты — это автомобильные и велосипедные ручные насосы.

А изготовить его можно с помощью следующих шагов:

• Для начала необходимо разобрать конструкцию. Сперва открывается крышка на резьбе, которая держит весь механизм вместе.
• Потом нужно вытянуть поршень и снять кольцо (оно выполняет функцию уплотнения). Снять его можно, открутив винт, расположенный снизу.
• После этого уплотнитель нужно перевернуть и прикрутить винт обратно.
• Собрать механизм.

Таким образом можно собрать аппарат, который создаёт несильный вакуум в ёмкостях с небольшим объёмом. Но дополнительно для вакуумного насоса нужно вмонтировать ещё и клапан.

Монтаж вакуумного клапана

Для того чтобы сделать вакууматор своими руками, в любом случае понадобится обратный клапан. Его можно легко найти в магазине, где продаются животные. Такая деталь устанавливается в компрессор от аквариума. Как вариант можно спросить знакомых, у которых есть рыбки, возможно, они имеют такие сломанные компрессоры. Поэтому обратный клапан будет не жалко, так как он уже сломан. Он идеально подойдёт в качестве запчасти для вакууматора.

Такой клапан необходимо закрепить на месте отверстия будущего аппарата. К клапану прикрепляется трубка, которая будет входить в ёмкость. Он также должен быть поставлен правильной стороной, чтобы втягивать воздух к себе, а не выпускать обратно. Для того чтобы проверить, в каком направлении работает клапан, перед установкой в него нужно подуть. Если воздух не проходит, то этой частью необходимо его прикреплять к основе конструкции. В том случае, когда клапан качественный и надёжно загерметизированный, то таким аппаратом можно создавать давление в 190 МБар.

Изготовление из компрессора

Небольшой насос не может исполнять все функции, которые нужны для современной хозяйки. Для более мощного аппарата необходимо использование дополнительных приборов. Для этого идеально подойдёт мотор с электроприводом. Можно использовать обыкновенный компрессор или помпу. Причём, такая работа абсолютно не трудоёмкая. Нужно всего лишь вмонтировать трубку в отверстие мотора, но перед этим снять фильтр. После соединения трубки аппарат готов к использованию.

Иногда продукты, которые необходимо вакуумировать, содержат большое количество влаги. Для того чтобы избежать поломки, нужно вмонтировать дополнительную сушку, которая состоит из ресивера и отстойника.

Вакууматор из мотора от холодильника

Бытовой компрессор не всегда можно найти в хозяйстве, поэтому следует искать альтернативные варианты. Холодильники, особенно некачественные, могут иногда ломаться. Вот из мотора от старого холодильника можно сделать вакууматор. Также можно использовать кондиционеры.

Такая конструкция создаётся по следующему алгоритму:

Для начала необходимо отрезать трубки холодильника, соединяющие компрессор, испаритель и конденсатор

На этом этапе нужно обратить внимание на то, каким образом компрессор подключается к сети и реле, так как неверная переделка и установка не только приведут к неправильной работе, но и конструкция может выйти из строя. После этого только остаётся присоединить шланг и можно пользоваться.

Хотя такой аппарат не будет обладать мощностью заводских аналогов, но выполнять все основные функции, которые нужны на кухне, он может очень хорошо

Хотя такой аппарат не будет обладать мощностью заводских аналогов, но выполнять все основные функции, которые нужны на кухне, он может очень хорошо.

Тем не менее у всех вариантов самодельной вакуумной конструкции могут произойти такие поломки:

• Поломка электрического двигателя или его неквалифицированное подключение к сети.
• Несогласованность привода и вала мотора холодильника.
• Заклинивание рабочего элемента.
• Создаётся накипь.
• Перегрев вакууматора и его деталей.

Таким аппаратом можно без проблем откачать воздух из банки или бутылки.

Важные моменты

Размер мужского достоинства имеет значение при построении отношений. Именно поэтому представители сильной половины человечества часто принимают решение о создании своими руками помпы для увеличения члена в длину. Многие «мастера» на этапе изготовления совершают ошибки. Стоит поговорить о некоторых важных моментах.

Многие мужчины получали травму из-за неправильного размера уплотнителя. При создании вакуума устройством происходило повреждение основания члена или засасывание яичек в колбу

Очень важно измерить ширину пениса и сделать кольцо из уплотнителя на 0,5 см больше

Самостоятельное изготовление обратного клапана для воды

Самодельный обратный клапан для установки на трубопровод, по которому транспортируется вода, не требует при изготовлении дорогостоящих расходных материалов и сложного оборудования, что дает возможность хорошо сэкономить. Итак, чтобы самостоятельно сделать обратный клапан, необходимо подготовить:

• муфту, на корпусе которой нарезана наружная резьба;
• тройник с внутренней резьбой;
• пружину, диаметр которой позволяет ей свободно входить в тройник;
• стальной шарик, диаметр которого чуть меньше, чем поперечное сечение внутренней полости в тройнике;
• резьбовую пробку;
• уплотнительную ленту ФУМ.

Пружину, если вы не нашли подходящей по диаметру, можно изготовить и самостоятельно, используя для этого стержень соответствующего диаметра и жесткую стальную проволоку. В стержне, на который будет навиваться самодельная пружина, необходимо просверлить отверстие, в него будет вставляться конец проволоки. Чтобы навивать пружину было более удобно, стержень можно зажать в тисках, а саму навивку проволоки выполнять, используя плоскогубцы.

Схема самодельного обратного клапана для воды

После того как все материалы для изготовления самодельного обратного клапана подготовлены, можно приступать к сборке, которая выполняется в следующей последовательности.

• Во внутреннее резьбовое отверстие тройника вкручивается муфта. Делается это таким образом, чтобы она приблизительно на 2 мм перекрыла боковое отверстие. Выполнить такое требование при закручивании муфты необходимо для того, чтобы шарик, который будет располагаться во внутренней части тройника, не выскочил в его боковое отверстие.
• В отверстие, находящееся с противоположной стороны тройника, сначала вставляется шарик, а потом пружина.
• Отверстие в тройнике, в которое были вставлены шарик и пружина, заглушается резьбовой пробкой, закручиваемой с использованием ФУМ-ленты.

Вакуумный насос из автомобильного компрессора

В качестве донора используется портативный нагнетать воздуха для поддержки давления в автомобильных шинах. Исполнение производится, если в гараже имеется доступный автомобильный аксессуар, если же приобретать ее на рынке, то лучше сразу купить готовый продукт. Самодельный вакуумный насос изготавливается по несложному принципу, достаточно переделать устройство с минимальным вмешательством. Для изготовления понадобится поменять местами впускной и выпускной клапан, на место впускного ставиться запорный механизм другого образца. Монтируется шланг, к направлению забора воздуха, поршневой механизм тем самым создает разряжение. При использовании можно добавить манометр вакуумного типа, для контроля состояния разрежения. Полноценная камера может получиться с применением герметичной сковородки.

Модифицирование аквариумного компрессора

В случаях, когда требуются высокие показатели разреженности, возможно приметить более производительные технические элементы. Бытовые аквариумные компрессоры для откачки воздуха, способны выдерживать нагрузку продолжительное время, выдавать нужный показатель. Применяется модифицированное изделие во множестве экспериментов и бытовых деяний, где требуется повышенный показатель разрежённости. Изготовить самодельный вакуумный механизм достаточно легко, не требуется дополнительных инструментов или знаний

Важно соблюдать последовательность действий, чтобы получить наиболее производительное изделие на выходе:

• с помощью отвертки демонтируются крепления корпуса;
• после снятия крышки, составом компрессора имеется узел с клапанами, его нужно демонтировать;
• в углу корпуса отпиливается отверстие, для соединения подготовленного шланга;
• в нижней стенке просверливается отверстие для удаления конденсата и влаги;
• система отведения газов исполняется с помощью клея, подходящей трубки.

Сборка производится обратной последовательностью, на выходе должно получится устройство, изготовленное своими руками, способное откачивать воздух вместо нагнетания. Таким прибором можно уменьшать температуру кипения жидкостей при экспериментах, но следует контролировать уровень газов.

Водокольцевой насос

Низковакуумное оборудование применяется при необходимом долгосрочном обеспечении среды в производстве. Прибор имеет внутри корпус с пластинами, прикрепленными к ротору, погружаемыми в воду. Процесс подразумевает создание 90% вакуума, повысить показатель возможно с применением жидкости с более высокой температурой кипения. Преимущества данного прибора заключаются в том, что оно имеет повышенный ресурс, ввиду отсутствия трущихся частей и уплотнителей. Водокольцевые агрегаты имеют несколько недостатков:

важно организовать устройство улавливания или рециркуляции жидкости, отвода отработанных газов;
необходимо следить за уровнем рабочей жидкости, иначе при вращении в «сухую» устройство перегреется, выйдет из строя;
сложное техническое решение не позволяет выполнить сборку своими руками при отсутствии особых навыков.

Однако, при подготовке специализированных деталей, можно произвести конструкцию на свет. Необходимо воспользоваться чертежом для сборки, подготовить корпус цилиндрической формы и подходящего размера. Вал, с лопастями, помещается к рабочей части, далее подается пробная порция воды. Жидкость подается под углом, для воздействия на лопасти.

Преобразование медицинского шприца

Создание простейшего инструмента из медицинского шприца не потребует специальных навыков. Данный прибор применяется к емкостям небольшого объема, из которых нужно откачать воздух. Понадобится обычный шприц, состоящий из сопла и ядра, а также пластиковый тройник, штуцер. Сборка не отличается повышенной сложностью, необходимо соблюдать последовательность шагов, чтобы получить качественный результат.

1. Сопло вставляется в одну из сторон тройника, далее накручивается штуцер на резьбу, подсоединяется к шлангу длинной не более 15 см.
2. К отводу тройника подсоединяется дополнительный шланг, опускается до требуемого уровня.
3. В конец шланга устанавливается ядро, к противоположной стороне подводится короткий шланг отвода воды.

Сборка считается оконченной после проведения тестового запуска. Подается вода и создается разряжение, за счет которого откачивается газ или жидкость. Стоит подчеркнуть, что сделанный своими руками прибор может нарушить действие всей системы, он уступает по надежности покупным аналогам. Поэтому, для ответственных нужд подбираются более надежные конструкции.

Виды и область применения

Вакуумирование в быту применяется для удаления лишнего воздуха из полиэтиленовых упаковок, предназначенных для хранения одежды или продуктов питания. При заборе воздуха уменьшается объем тары, полиэтилен плотно прилегает к продукту. Использование такого метода помогает хранить еду длительное время, она не портится даже без заморозки.

Вещи и бытовые изделия (пледы, одеяла, подушки) значительно уплотняются в упаковке, вследствие чего занимают гораздо меньше места. Следует отметить, что одежда при таком хранении надежно защищается от моли.

Благодаря вакуумным агрегатам, можно обрабатывать ламинирующей пленкой деревянные изделия или стройматериалы. Вакуумные помпы используются для отвода газа или пара в быту. Это необходимо для того, чтобы восстановить герметичность приборов. Кроме этого, устройства нашли применение в сплит-системах.

Основные виды вакуумных приспособлений:

• Водокольцевые — их работа осуществляется путем погружения в жидкость устройства, которое во время вращения выкачивает воздух из центра лопастного механизма.

• Роторно-пластинчатые агрегаты — зачастую производятся двухкамерными, действуют методом нагнетания газа из первой камеры во вторую, обеспечивая работу ротора.
• Мембранно-поршневые приспособления — в них вакуум создается поршневой системой. Сжатый газ выходит с помощью клапана за пределы камеры, обеспечивая уменьшение давления и поступление новых порций. Такие устройства считаются одними из наиболее универсальных и бесшумных.
