Как сделать цветомузыку своими руками

Шаги

Определитесь с размером вашего гирляндного шоу. Можно увешать гирляндами весь дом – как внутри, так и снаружи – или выбрать отдельный участочек на вашем доме и в палисаднике. Запомните следующее, пока планируете свое гирляндное шоу:

• Полоса – секция гирлянд, которая может индивидуально контролироваться. Например, отдельная ветка в дворике может быть полосой, если вы увесили ее одним набором гирлянд.
• Все гирлянды в полосе работают как единая секция. К сожалению, вы не можете зажечь отдельную гирляндную лампочку.
• Полосы от 32 до 64 – отличный размер, с которого стоит начать, если вы никогда не программировали зажигание гирлянд в соответствии с музыкой. Любые полосы, которые больше, нежели эти, приведут к тому, что вы проклянете день, когда решили взяться за проект (или день, когда жена заставила вас за него приняться).

• Обратитесь за помощью. Этот проект может оказаться очень значительным и затруднительным, потому сначала вы можете быть ошеломлены. Привлеките друзей и членов семьи или зарегистрируйтесь на форумах, указанных ниже, где вам могут помочь.
• В зависимости от степени сложности, дайте себе от 2 до 6 месяцев для подготовки, прежде чем ваше гирляндное шоу будет полностью завершено. Звучит ужасающе, но именно столько времени вам понадобится.

Установите программное обеспечение. Если вы специалист низкого технического уровня, купите программное обеспечение, которое поможет вам запрограммировать мигание гирлянд. Существует также бесплатная программа для самодельных систем (смотрите раздел ссылок). Коль вы амбициозны и претендуете на звание техмастера, кодифицируйте данную программу вручную на любом основном языке программирования. Тем не менее, запомните, что вы не сможете использовать данный вариант для предварительно собранных изделий, так как большая часть их протоколов имеет закрытый исходный код.

Цветомузыка из светодиодов

Оригинальная схема для изготовления красивой цветомузыки. В данном случае нужен корпус, который делается из оргстекла. Приступим:

• Подбираем две пластины размерами 5х15 см и две пластины квадратные 5х5 см;
• В одной из деталей делается пару отверстий (для питания и наушников);
• Матируем и шкурим все пластины;
• Находим светодиоды, которые тоже матируем для лучшего эффекта;
• Корпус собираем с помощью термопистолета, который идеально подходит для работ с оргстеклом;
• Собираем теперь электрическую схему для цветомузыки по этой схеме:

Как сделать цветомузыку самому

Подключаем провод от наушников с соответствующим разъемом к автомагнитоле и наслаждаемся эффектом.

Корпус из оргстекла можно установить в салоне авто, где угодно. Все будет зависеть от индивидуальных предпочтений, длины провода и т.д. В процессе работ надо обязательно учитывать следующее:

Выходное напряжение адаптера и номинальное напряжение каждого из диодов должно быть взаимосвязано. Другими словами, общее число диодов, задействованных в схеме, должно равняться отношению выходного напряжения адаптера.

Схема с сигналом от динамика

Самодельные цветомузыкальные установки

Еще одна популярная схема создания цветомузыки. Делаем следующее:

Берем сигнал с динамиков(см.Как выбрать динамики для автомагнитолы своими силами).

УЗП* — Усилитель звуковой платы

• Устраивает переключатель так, чтобы он включал светодиоды по музыке;
• Подбираем сопротивление по схеме ниже, где указан номинал для включения одного диода;

Как сделать цветомузыку в домашних условиях

Популярная разноцветная схема

Другая распространенная схема подразумевает возможность увеличения питания. Особенно это будет актуально в том случае, если используется цепочка из множества светодиодов. Схема такая:

• Частотных фильтров должно быть два. Они на входе пропускают ВЧ и НЧ;
• Сигнал затем поступает на усилительные каскады, после чего же на светодиоды;
• К динамику источника рекомендуется подключать входы 1 и 2.

У данной схемы есть одно преимущество, которого нет ни у одной другой: возможность использования светодиодов любого цвета. Так, при воспроизведении НЧ басов будет мигать красный светодиод, при воспроизведении СЧ и ВЧ – зеленые. Что касается установки яркости, то она регулируется вращалкой громкости звука: чем выше звук, тем ярче свечение.

Пятиканальная светодиодная цветомузыка

Здравствуйте радиолюбители!

Как и у многих новичков основная проблема была с чего начать, какой будет мое первое изделие. Начал с того, чтобы я хотел приобрести домой в первую очередь. Первое – это цветомузыка, второе – это высококачественный усилитель для наушников. Начал с первого. Цветомузыка на тиристорах вроде как избитый вариант, решил собрать цветомузыку для светодиодных RGB лент. Предоставляю Вам первую свою работу.

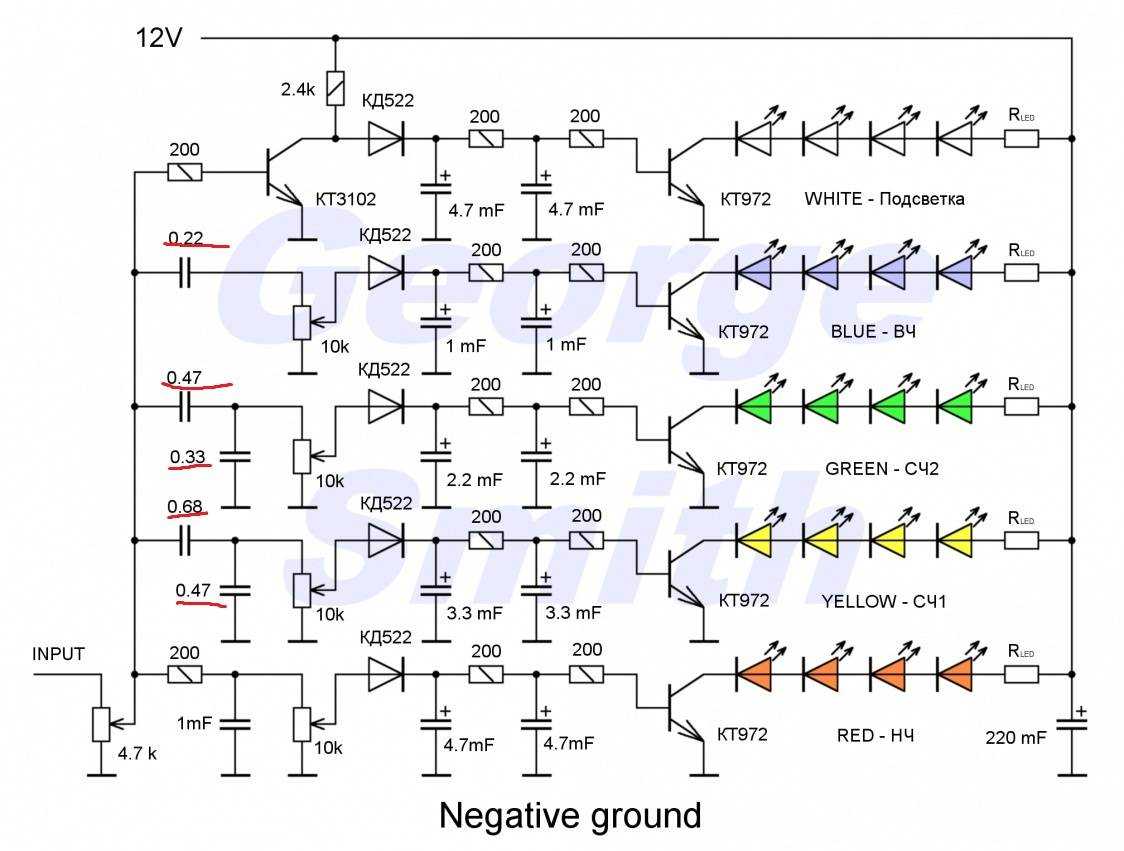

Схема цветомузыки взята из интернета. Цветомузыка простая, на 5 каналов (один канал –белый фоновый). К каждому каналу можно подключить светодиодную ленту, но для ее работы на входе необходим усилитель сигнала не высокой мощности. Автор предлагает применить усилитель с компьютерных колонок. Я пошел из сложного, собрать схему усилителя по даташиту на микросхеме ТДА2005 2х10 Вт. Этой мощности мне кажется достаточно, даже с запасом. Прилежно перечерчиваю все схемы в программе sPLAN 7.0

Рис.1 Схема цветомузыки с усилителем входного сигнала.

В схеме цветомузыки все конденсаторы электролитические, напряжением 16-25v. Где необходимо соблюдать полярность стоит знак «+», в остальных случаях изменение полярности не влияет на мигание светодиодов. По крайне мере я этого не заметил. Транзисторы КТ819 можно заменить на КТ815. Резисторы мощностью 0,25 Вт.

В схеме усилителя микросхему обязательно надо ставить на радиатор не менее 100см2. Конденсаторы электролитические напряжением 16-25v. Конденсаторы С8,С9,С12 пленочные, напряжением 63v. Резисторы R6,R7 мощностью 1 Вт, остальные 0,25Вт. Переменный резистор R0- сдвоенный, сопротивлением 10-50 ком.

Блок питания я взял заводской импульсный мощностью 100Вт, 2х12v, 7А

В выходной день как и полагается поездка на радио рынок для приобретения радиодеталей. Следующая задача нарисовать печатную плату. Для этого выбрал программу Sprint-Layout 6.0. Её советуют радиоспециалисты для начинающих. Изучается она легко, я в этом убедился.

Рис 2. Плата цветомузыки.

Рис 3. Плата усилителя мощности.

Платы изготавливал по ЛУТ технологии. Об этой технологии много информации в интернете. Мне нравиться, когда выглядит по заводскому, поэтому ЛУТ сделал и со стороны деталей тоже.

Рис 3,4 Сборка радиодеталей на плату

Рис 5. Проверяю работоспособность после сборки

Как всегда самое «сложное» при собирании радиосхемы – это укомплектовать все в корпус. Корпус я купил готовый в радиомагазине.

Лицевую панель я сделал таким образом. В программе Фотошоп нарисовал внешний вид лицевой панели где должны быть установлены переменные резисторы, выключатель и светодиоды по одному с каждого канала. Готовый рисунок распечатал струйным принтером на тонкой глянцевой фотобумаге.

На обезжиренную приготовленную панель с отверстиями наклеиваю столярным клеем фотобумагу:

После чего ложу панели под так называемый пресс. На сутки. В качестве пресса у меня блин от штанги на 15 кг:

Окончательная сборка:

Вот что получилось:

Приложения к статье:

(2.9 MiB, 2,909 hits)

Уважаемые друзья и гости сайта!

Не забывайте высказывать свое мнение по конкурсным работам и принимайте участие в голосовании за понравившуюся конструкцию на форуме сайта. Спасибо.

Некоторые предложения для тех, кто будет повторять конструкцию: 1. К такому мощному стереоусилителю можно подключить колонки, тогда получится два устройства в одном – цветомузыка и качественный усилитель низкой частоты. 2. Даже если полярность включения электролитических конденсаторов в схеме цветомузыки не влияет на ее работу, наверное лучше соблюдать полярность. 3. На входе цветомузыки, наверное лучше поставить входной узел для суммирования сигналов с левого и правого каналов (). У автора, судя по схеме, на высокочастотный канал цветомузыки (синий) подается сигнал с правого канала усилителя, а на остальные каналы цветомузыки подается сигнал с левого канала усилителя, но наверное лучше подавать сигнал на все каналы с сумматора звуковых сигналов. 4. Замена транзистора КТ819 на КТ815 подразумевает уменьшение количества возможного подключения светодиодов.

Цветомузыка самодельная

Цветомузыка самодельная в салоне собственного авто будет интересна всем любителям красивой дискотечной музыки. Сделать ее своими руками совершенно несложно. Цветомузыка в домашних условиях может быть быстро и легко собрана, если знать некоторые нюансы схемы и ее правильной установки.

Простейшие схемы цветомузыки

Простая светомузыка, которую можно собрать, имеет один светодиод, питается от источника постоянного тока напряжением 6 — 12 В. Можно собрать схему, используя светодиодную ленту и подобрав необходимый транзистор. Недостатком является то, что существует зависимость частоты мигания светодиодов от уровня звука. Иначе сказать, что полноценный эффект можно наблюдать только при одном уровне звучания.

Если снизить громкость, то будет редкое мигание, а при повышении громкости останется постоянное свечение. Убрать этот недостаток можно при помощи трёхканального преобразователя звука.

Работаем по простейшей схеме на транзисторах с использованием фильтров. Для того чтобы её собрать, необходим источник питания на 9 вольт, который позволит светиться светодиодам в каналах. Чтоб собрать три усилительных каскада понадобятся транзисторы КТ315 (аналог КТ3102). В качестве нагрузки используются разноцветные светодиоды. Для усиления использован понижающий трансформатор. Резисторы выполняют функцию регулировки вспышек светодиодов. В схеме стоят фильтры для пропускания частот. Можно улучшить схему и добавить яркость, для этого используются лампочки накаливания на 12 В. Понадобятся тиристоры управления. Всё устройство необходимо запитать от трансформатора. По такой простой схеме с фильтром можно уже работать.

Цветомузыка на тиристорах, может быть собрана даже начинающим радиотехником. Первое, что необходимо сделать — это подобрать электрическую схему. Для подобной установки необходим источник питания на 12 вольт. Она может работать в двух режимах: как светильник и как цветомузыка. Режим выбирается переключателем, установленным на плате.

При изготовлении светомузыки для дома необходимо сделать печатную плату. Для этого нужно взять фольгированный стеклотекстолит размерами 50 х 90 мм и толщиной 0,5 мм. Процесс изготовление платы состоит из нескольких этапов:

• подготовка фольгированного текстолита;
• сверление отверстий под детали;
• нанесение дорожек;
• травление.

Плата готова, комплектующие закуплены. Теперь начинается самый ответственный момент – распайка радиоэлементов. От того, как аккуратно они будут установлены и запаяны, будет зависеть окончательный результат. Собираем нашу печатную плату с напаянными на ней компонентами в плафон, который имеется дома.

Радиоэлементы для электрической схемы вполне доступны, их приобрести не составит труда в ближайшем магазине электротоваров .

Для цветомузыкального сопровождения подойдут проволочные резисторы мощностью 0,25 – 0,125 Вт. Величину сопротивления всегда можно определить по цветным полоскам на корпусе, зная порядок их нанесения. Подстроечные резисторы бывают как отечественные, так и импортные . Конденсаторы бывают оксидные и электролитические, Некоторые оксидные конденсаторы могут иметь полярность, которую необходимо соблюдать при монтаже. Диодные мосты бывают уже готовые, но если таковых нет, то выпрямительный мост несложно собрать, используя диоды серии КД или 1N4007. Светодиоды берутся обычные с разноцветным свечением. Использование cветодиодных RGB-лент – перспективное направление в радиоэлектронике.

Как синхронизировать умные светодиодные ленты с телефоном

После завершения установки вам нужно будет загрузить мобильное приложение соответствующего производителя, установить его на свое устройство Android и выполнить шаги, аналогичные описанным ниже, для синхронизации индикаторов с мобильным устройством.

Образец инструкций для умной светодиодной ленты Govee

Шаг 1: Загрузите приложение «Govee Home» из Play Store.

Шаг 2: Убедитесь, что на вашем телефоне открыт Bluetooth или Wi-Fi, и зарегистрируйте учетную запись Govee Home.

Шаг 3: Нажмите «+», чтобы добавить устройство, выберите модель полосы света «H6159» для подключения

Шаг 4: Выберите сеть Wi-Fi и введите пароль сети. Убедитесь, что и телефон, и световая полоса остаются подключенными к одной сети, чтобы приложение работало правильно.

Шаг 5: Назовите свою полосу света подходящей.

Помимо приведенных выше инструкций, вы также можете обратиться к видео ниже с подробными инструкциями о том, как синхронизировать интеллектуальные светодиодные ленты с вашим мобильным устройством.

После того, как интеллектуальная светодиодная лента синхронизируется с вашим мобильным телефоном, вы сможете управлять режимом, яркостью и цветами с помощью мобильного приложения.

Чтобы получить лучший опыт, найдите встроенный микрофон на установке, который в основном расположен внутри встроенного кнопочного контроллера, который поставляется с полосой света.

Готовы окунуться в атмосферу дискотеки прямо у себя дома? Купите одну из лучших умных светодиодных лент, завершите установку, включите музыку и наслаждайтесь.

Цветомузыка на транзисторах КТ805АМ (3-х канальная)

Первой представляем вашему вниманию цветомузыку на 12В с транзисторами КТ805АМ.

В данной цветомузыке используется минимум деталей: 6 сопротивлений номиналом 100 Ом, конденсаторы 5-ти номиналов, 3 транзистора КТ805АМ.

Также можно использовать другие транзисторы марки КТ, у нас — КТ829.

Данная цветомузыка для дома собиралась навесным монтажом, поскольку есть мало деталей, но ниже можно скачать печатную плату цветомузыки на 2 канала (стерео)

Необходимые радиодетали для сборки цветомузыки своими руками:

• 3 биполярных транзистора (VT1–VT3) — КТ805АМ (КТ829).
• Электролитические конденсаторы — C1 100 мкФ C2, C3 4.7 мкФ, C4 47 мкФ, C5 22 мкФ, C6 1 мкФ.
• 6 резисторов (R1–R6) — 100 Ом.
• Светодиод (LED1-LED3) — 12В.

Конденсаторы используем полярные (полярность соблюдать как на схеме) иначе работать не будет!

Вместо резисторов R4–R6 можно использовать переменные номиналом 10 кОм, вместо светодиодов — светодиодную ленту.

Схема цветомузыки для дома на транзисторах:

Для работы данной цветомузыки потребуется предусилитель, в качестве него можно использовать усилитель Вега10у-120с, подключаем к выходам на колонки.

Скачать печатную плату цветомузыки (3 цвета, 2 канала) можно ниже:

Как работает данная цветомузыка, собранная своими руками, смотрите ниже:

ОШИБКИ И FAQ

FAQ:Большинство проблем можно решить, прочитав вот эту статью: https://alexgyver.ru/ws2812_guide/

В: Купил ленту, на ней контакты G, R, B, 12. Как подключить?О: Это не та лента, можешь выкинуть

В: Прошивка загружается, но выползает рыжими буквами ошибка “Pragma message….”О: Это не ошибка, а информация о версии библиотеки

В: Что делать, чтобы подключить ленту своей длины?О: Посчитать количество светодиодов, перед загрузкой прошивки изменить самую первую в скетче настройку NUM_LEDS (по умолчанию стоит 120, заменить на своё). Да, просто заменить и всё!!!

В: Сколько светодиодов поддерживает система?О: Версия 1.1: максимум 450 штук, версия 2.0: 350 штук

В: Как увеличить это количество?О: Варианта два: оптимизировать код, взять другую библиотеку для ленты (но придётся переписать часть). Либо взять Arduino MEGA, у неё больше памяти.

В: Какой конденсатор ставить на питание ленты?О: Электролитический. Напряжение 6.3 Вольт минимум (можно больше, но сам кондер будет крупнее). Ёмкость – минимум 1000 мкФ, а так чем больше тем лучше.

В: Как проверить ленту без Arduino? Горит ли лента без Arduino?О: Адресная лента управляется по спец протоколу и работает ТОЛЬКО при подключении к драйверу (микроконтроллеру)

Цветомузыка на Ардуино.

Осветите свои новогодние вечеринки и поразите всех своих друзей этими удивительными музыкальными светодиодами разных цветов, которые реагируют на звуки и меняют свои оттенки, подстраиваясь под ритм. Эти огни — не что иное, как простые светодиодные полосы RGB, соединенные с Ардуино — мозгом этого проекта. Вы можете монтировать LED-ленты в любом месте дома и даже на открытом воздухе. Основная цель этого проекта Цветомузыка на Ардуино состоит в том, чтобы использовать ритмичное свечение на вечеринках, но вы также можете применять диоды для ежедневных целей, чтобы сделать вашу музыку интереснее. Установите ли вы полоску на свою входную дверь, диван, телевизор с LED-дисплеем, компьютерный стол или стены, это зависит только от вас. Границы использования заключаются только в возможностях вашей фантазии. Единственное условие правильного функционирования — рядом с огоньками у вас должно быть устройство вывода звука. Как сказано выше, в этом проекте используется Ардуино для аудиовхода, обработки звука и последующего вывода в схему контроллера светодиодной полосы через цифровые штырьки. Он использует блок питания 12 В для энергоснабжения как светодиодной ленты, так и Arduino. Преимущество этого проекта заключается в том, что он не «тратит впустую» аудио разъемы. Устройство имеет входное гнездо, которое посылает сигнал на Arduino и выходное гнездо для отправки того же сигнала на ваши динамики или наушники. Весь проект может быть завершен в течение 2 часов (или максимум 3 часов) и требует всего нескольких компонентов. Уверяю, вы будете очень удивлены, глядя на окончательный результат проекта, — он выглядит намного лучше, чем на изображениях.

Как сделать цветомузыку на ку202н

Есть несколько основных способов, по которым можно самостоятельно собрать цветомузыку. Как правило, их схемы отличаются не слишком сильно, так как суть работы у цветомузыки идентична друг другу.

Советуем к прочтению: Списание мониторов, акт списания мониторов

Цветомузыка на тиристорах КУ 202 Н

Зачастую схема предназначена для систем, при которых свет и его яркость никак не зависят от громкости звука. Подача звукового сигнала происходит через выход первичной обмотки разделительного трансформатора.

А второй сигнал служит для поступления сигнала именно на световые фильтры через резисторы. Они и контролируют, и регулируют его уровень.

• Фильтры позволяют четко разделить поступающий сигнал на три основные канала. Первый канал отвечает за самую низкую частоту, и пресекает любую частоту выше 800 Гц.
• Фильтр для второго канала устанавливается на более высокую частоту, которая регулируется до 2000 Гц. Настройка данного фильтра для цветомузыки своими руками выполняется при помощи резистора R15.

Третий канал объединяет в себе всё, что находится выше этих частот. Настраивают третий фильтр при помощи резистора R22.

После пошаговой настройки каждого фильтра сигналы детектируются. Далее они усиливаются и подаются на оконечный каскад. Процедура должна проводиться на мощных транзисторах, либо на тиристорах ку202н.

Порядок сборки схемы

Для того, чтобы сделать цветомузыку на ку202н своими руками, нужно тщательно изучить схему сборки конструкции. Транзистор КТ315 можно заменить сторонними кремниевыми транзисторами, но при условии, что коэффициент усиления не менее 50.

Трансформатор Т1 используется любой, главное, чтоб подходило количество витков. Можно изготовить такую систему самостоятельно, и обмотать их по 150-300 витков каждую.

Диодный мост выбирают исходя из уровня нагрузки, которой будет подвергаться система. Для того, чтоб обеспечить транзисторы достаточным питанием, нужно использовать любой стабилизированный блок питания, минимальный ток которого не менее 250 мА.

Советуем к прочтению: Списание мониторов, акт списания мониторов

Каждый из каналов самодельной цветомузыки собирается отдельно друг от друга.

После нормальной отработки каскада осуществляется сборка активного фильтра. После проверки работоспособности каждого канала получается действительно рабочая система.

Процесс сборки самодельной цветомузыки на ку202н достаточно долгий и кропотливый, но при правильной последовательности получается действительно рабочая система.

Сборка схемы «бегущие огни»

Не менее знаменитая система подсветки, которая активно использовалась при организации вечеринок в стиле «диско».

Схема сборки подразумевает сборку на двух микросхемных триггерах, а также дешифраторах. А для регулировки скорости переключения используют мультивибраторы.

На первичной обмотке стоит трансформатор Тр1, который понижает напряжение. Напряжение в 5 Вт получается при помощи стабилизатора КРЕН5А.

Транзистор должен быть вида КТ315Б, тиристоры выбирают КУ202Н, конденсатор и резистор — используются любые, независимо от типа.

Пошаговая сборка наипростейшей модели цветомузыки

Для сборки простой цветомузыки на светодиодах потребуются следующие материалы:

• светодиоды размером пять миллиметров;
• провод от старых наушников;
• оригинал либо аналог транзистора КТ817;
• блок питания на 12 вольт;
• несколько проводов;
• кусок оргстекла;
• клеевой пистолет.

Первое с чего нужно начать, это изготовить, корпус будущей цветомузыки из оргстекла. Для этого оно разрезается по размерам и склеивается, клеевым пистолетом. Короб лучше сделать прямоугольной формы. Размеры можно корректировать под себя.

Для расчёта количества светодиодов, разделим напряжение адаптера (12В), на рабочее светодиодов (3В). Получается нам необходимо в короб, установить 4 светодиода.

Кабель от наушников зачищаем, в нём три провода, мы будем использовать один левого или правого канала, и один общего.

Один провод нам не понадобится и его можно изолировать.

Схема простой цветомузыки на светодиодах выглядит следующим образом:

Перед сборкой, кабель прокладываем внутрь короба.

В процессе сборки, нужно постараться не нагревать транзистор, т. к. это может привести к его поломке, и учитывайте маркировку на ножках. Эмиттер обозначается как (Э), база и коллектор соответственно (Б) и (К). После сборки и проверки можно установить верхнюю крышку.

В заключении хочется сказать, что собрать цветомузыку на светодиодах не так сложно, как может показаться на первых порах. Конечно, если Вам нужно устройство с красивым дизайном, то тут уже придется потратить много времени и сил. А вот для изготовления простой цветомузыки в ознакомительных или развлекательных целях достаточно собрать одну из представленных схем в статье.

Цветомузыка своими руками – что может быть приятней и интересней для радиолюбителя, ведь собрать ее несложно, имея хорошую схему.

В современной радиотехнике существует огромное разнообразие радиоэлементов и светодиодов, преимущество которых трудно подвергнуть сомнению. Большой диапазон цветов, яркий и насыщенный свет, высокая скорость срабатывания различных элементов, низкое потребление энергии. Этот список достоинств можно продолжать бесконечно.

Принцип работы цветомузыки: светодиоды, собранные по схеме, моргают от имеющегося источника звука (это может быть плеер или магнитола и колонки) с определенной частотой.

Читать также: Разборка перфоратора интерскол п 30 900эр

Преимущества использования светодиодов перед используемыми ранее в ЦМУ:

• световая насыщенность света и обширный цветовой диапазон;
• хорошая скорость;
• малая энергоемкость.

diy electronic music — интернет-магазины и обзоры на diy electronic music на AliExpress

Отличные новости !!! Вы попали в нужное место для самостоятельной электронной музыки. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта лучшая электронная музыка своими руками вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили свою электронную музыку своими руками на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в своей электронной музыке и думаете о выборе аналогичного продукта, AliExpress — отличное место, чтобы сравнить цены и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести diy electronic music по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Шаг 5: Сделайте корпус для Arduino

Следующий шаг — сделать корпус для Цветомузыки на Ардуино, который поможет легко подключить все компоненты, хотя это необязательно. Пользователям UNO не понадобится этот тип щита. Основная цель заключается в том, что он помогает вам в любое время очень легко вносить необходимые изменения в штыревые соединения, чтобы непосредственно можно было паять все провода. Это также позволяет загружать коды в Ардуино, просто подключив его к экрану.

Вы можете сделать свой собственный корпус, посмотрев на изображение выше. Вам также может понадобиться припаять еще несколько насадок для GND и 5v контактов. Самое приятное, что вы можете использовать один и тот же щит для других проектов, просто отсоединив все проводные кабели.

Сложные схемы

Самодельная простая цветомузыка и схема

Они позволят создать более профессиональные с точки зрения пользователя, схемы.

Первый вариант схемы

Собирается она на пяти диодах. Все они пятимиллиметровые и на 3 V, имеют прозрачные линзы. В качестве транзистора берется КТ815 или КТ972. Его задача усиливать и выполнять роль ключа. Делается все так:

• Подается питание от 2-х полторавольтовых батарей;
• Входы для музыки соответственно два: Х1 и Х2;
• На место LED3 устанавливаем красный диод, остальные оставшиеся пары будут синими и зелеными;

Второй вариант схемы

Находим транзистор КТ817, провода, штекер от наушников и СД ленту. Начали:

• Транзистор спаиваем по следующей схеме;
• Затем добавляется СД лента и все перемещается в багажное отделение автомобиля.

Детали схемы

Какие нюансы необходимо учесть при сборке цветомузыки из светодиодной ленты (на схеме частично это показано)?

Микрофон лучше выбирать электретный, к примеру, из гарнитура для компьютера. Прекрасно себя ведет в этой схеме

Здесь важно правильно подключить его, учитывая полярность.
Используемые электролитические конденсаторы должны быть напряжением не ниже 16 вольт
Остальные – это керамические аналоги.
Обратите внимание на конденсатор C fc*. Он установлен для того, чтобы немного утихомирить высокие частоты, это связано с видом микрофона
Если используется в схеме другая марка микрофона, то можно этот конденсатор не устанавливать.
Диоды D6, D7, D8 установлены по одной простой причине: цветовую установку можно использовать и как обычную подсветку без мигания в такт музыке

Для этого можно переключение режимов проводить стандартным тумблером. Если данная схема будет использоваться только в качестве цветомузыки, то в этих диодах нет нужды.
Что касается транзисторов, то их выбор будет зависеть от длины светодиодной ленты. К примеру, если лента потребляет ток в пределах 0,5 ампер, то нужно установить транзисторы КТ815 или 817, если сила тока не превышает 0,3 ампера, то подойдет и КТ503.

Вот так можно ответить на вопрос, как сделать цветомузыку безконтактную, используя обычную светодиодную ленту.

Шаг 6: Подключите цепь к Arduino

После того, как ваш щит готов и схемы припаяны, пришло время связать их вместе. Во-первых, подключите ваш Ардуино к экрану, чтобы можно было идентифицировать метки контактов. Теперь, используя некоторые соединительные провода, подключите их к Ардуино следующим образом:

Цветомузыка на Ардуино — порядок сборки

1. Штыри эмиттера всех транзисторов к Gnd pin на Arduino.
2. Базовый вывод транзистора 1 — цифровой штырь 09 на Arduino через резистор 1K.
3. Базовый вывод транзистора 2 на цифровой штырь 10 на Arduino через резистор 1K.
4. Базовый вывод транзистора 3 — цифровой вывод 11 на Arduino через резистор 1K.

Затем, наконец, приклейте схему, а также arduino вместе с экраном внутри корпуса.

Если у вас возникли затруднения при пайке. Воспользуйтесь нашими рекомендациями.
