Схема подключения люминесцентной лампы с дросселем и стартером, с двумя лампами

Как подключить лампу

Люминесцентную лампу можно подключить несколькими способами. Выбор зависит от условий эксплуатации и предпочтений пользователя.

Подключение с использованием электромагнитного балласта

Распространен метод подключения с использованием стартера и ЭмПРА. Питание в сети запускает стартер, который замыкает биметаллические электроды.

Ограничение тока в схеме осуществляется за счет внутреннего дроссельного сопротивления. Рабочий ток можно увеличить практически в три раза. Стремительный нагрев электродов и появление процесса самоиндукции вызывают зажигание.

Подключение при помощи ЭмПРА.

Сравнивая метод с другими схемами подключения ламп дневного света, можно сформулировать недостатки:

значительный расход электроэнергии;
длительный запуск, который может занимать 3 с;
схема не способна функционировать в условиях пониженных температур;
нежелательное стробоскопическое мигание, негативно влияющее на зрение;
дроссельные пластинки по мере износа могут издавать гудение.

Две трубки и два дросселя

В данном случае реализуется последовательное подключение нагрузок с подачей фазы на вход сопротивления.

Выход через фазу соединяется с контактом осветительного прибора. Второй контакт направляется на нужный вход стартера.

Схема с двумя трубками и двумя дросселями.

От стартера контакт идет к лампе, а свободный полюс – к нулю схемы. Так же подключается второй светильник. Подсоединяется дроссель, после чего монтируется колба.

Схема подключения двух ламп от одного дросселя

Для подсоединения двух осветительных приборов от одного стабилизатора потребуется два стартера. Схема экономная, поскольку дроссель это наиболее дорогой компонент системы. Схема показана на рисунке ниже.

Схема подключения двух светильников от одного дросселя.

Электронный балласт

Электронный балласт представляет собой современный аналог традиционного электромагнитного стабилизатора. Он значительно улучшает пуск схемы и делает использование осветительного прибора более комфортным.

Поступающий на нагрузку ток выпрямляется через диодный мост. При этом напряжение сглаживается, а конденсаторы гарантируют стабильную подачу электроэнергии.

Подключение с помощью электронного балласта.

Обмотки трансформатора в данном случае включаются противофазно, а генератор нагружается высокочастотным напряжением. При подаче резонансного напряжения внутри колбы происходит пробой газовой среды, который порождает необходимое свечение.

Сразу после розжига сопротивление и подаваемое на нагрузку напряжение падают. Запуск при помощи схемы обычно занимает не более секунды. Причем можно легко использовать источники освещения без стартера.

Использование умножителей напряжения

Использование умножителей напряжения.

Метод помогает использовать люминесцентную лампу без электромагнитной балансировки. В ряде случаев он наиболее эффективен и продлевает срок службы аппарата. Даже перегоревшие приборы способны проработать некоторое время при мощностях, не превышающих 40 Вт.

Схема выпрямления дает значительное ускорение и возможность увеличить напряжение в два раза. Для его стабилизации используются конденсаторы.

Важно помнить, что люминесцентные лампочки не предназначены для работы с постоянным током. С течением времени ртуть скапливается в определенном участке, что снижает яркость. Для восстановления показателя необходимо периодически менять полярность, переворачивая колбу

Можно установить переключатель, чтобы не разбирать прибор

Для восстановления показателя необходимо периодически менять полярность, переворачивая колбу. Можно установить переключатель, чтобы не разбирать прибор.

Подключение без стартера

Схема подключения без стартера.

Стартер увеличивает время разогрева прибора. Однако он недолговечен, поэтому пользователи задумываются о подключении освещения без него через вторичные трансформаторные обмотки.

ЭПРА ДЛЯ СВЕТОДИОДНЫХ СВЕТИЛЬНИКОВ И ПАНЕЛЕЙ

Сразу следует заметить, что пускорегулирующая аппаратура для светодиодных ламп и других LED источников света не существует! Как бы не утверждали продавцы магазина или консультанты в интернет-сервисах, это свидетельствует лишь о их некомпетентности.

Светодиодные источники света в пусковых устройствах типа ЭПРА не нуждаются. Необходим источник постоянного напряжения, а в идеальном варианте – стабилизатор тока.

Такие устройства называются драйверами. Они формируют напряжение на выходных клеммах в соответствии с подключаемым источником света и ограничивают или стабилизируют значение выходного тока в определенных пределах.

Дело в том, что светодиоды нормально функционируют только в узком диапазоне протекающего через них тока. Меньшее значение снижает яркость, а высокое вызывает резкое снижение срока службы вплоть до мгновенного перегорания излучающего диода. Светодиод, как полупроводниковый элемент, обладает ярко выраженной зависимостью величины сопротивления от температуры, поэтому ее изменение всего на несколько градусов способно вызвать критический рост тока.

Чем отличается стабилизатор напряжения от стабилизатора тока?

Если выразить простыми словами, то стабилизатор напряжения имеет на выходе стабильное напряжение при том, что ток потребления подключенных устройств может меняться в широких пределах.

Иная ситуация в случае стабилизатора тока. Здесь обеспечивается стабильное значение тока при различных сопротивлениях нагрузки. При этом значение напряжения стабилизатора может изменяться в достаточно широком диапазоне.

Данная характеристика накладывает ограничение на совместимость устройств различных типов. К источнику тока нельзя подключать светодиодные светильники иной мощности, чем той, что указана в спецификации. Нельзя подключать параллельно несколько ламп. В крайнем случае возможно последовательное подключение, но это если позволяет диапазон выходных напряжений.

Драйвер (именно так именуется в настоящее время стабилизатор тока) рассчитан на выходной ток 100 мА и 12 — 24 В выходного напряжения. Можно подключать:

светодиодную лампу 100 мА 12 В или 100 мА 24 В;
две лампы 100 мА 12 В, соединенные последовательно;
две лампы 50 мА 12 – 24 В, соединенные параллельно.

Схема драйвера может быть выполнена быть выполнена как на основе трансформатора, так и при помощи инвертора, что в настоящее время составляет подавляющее большинство устройств. Драйверы с изменяемым значением выходного тока используются для регулировки яркости LED светильников.

Большинство компактных ламп выпускаются со встроенными драйверами, освобождая покупателя от мук выбора. Использование отдельных драйверов необходимо только в случае использования светодиодных лент или изготовления светильников из отдельных светодиодов или матриц.

Приобретая светодиодные панели с фиксированными размерами, желательно сразу же рассчитывать на драйвер с рекомендуемыми параметрами.

Включение ламп дневного света

Хотя люминесцентную лампу нельзя просто воткнуть в розетку, запустить ее совсем несложно и под силу каждому, кто знаком с электрикой. Для этого достаточно обзавестись соответствующим пускорегулирующим устройством того или иного типа и собрать несложную схему.

Использование электромагнитного дросселя и стартера

Это, пожалуй, самый простой и бюджетный вариант. Для создания люминесцентного светильника понадобится лампа дневного света, электромагнитный балласт (дроссель), мощность которого соответствует мощности лампы, и стартер с рабочим напряжением 220 В (указано на корпусе). Схема подключения дросселя для люминесцентных ламп будет выглядеть так:

Схема подключения люминесцентной лампы с дросселем.

Работает схема следующим образом. При подключении светильника к сети лампа не горит – напряжения на ее электродах недостаточно для зажигания. Но одновременно это же напряжение поступает через спирали лампы на стартер, представляющий собой газоразрядную лампу со встроенной биметаллической пластиной.

Нагревшаяся пластина замыкает стартер накоротко, и возросший ток разогревает спирали лампы дневного света. Через некоторое время биметаллическая пластина остывает и разрывает цепь подогрева. За счет обратной самоиндукции дросселя на уже разогретых катодах ЛДС происходит бросок напряжения, поджигающий лампу. Благодаря возникшему тлеющему разряду напряжения на стартере уже не хватает для его срабатывания, и в дальнейшей работе он не участвует. Дроссель же ограничивает ток через колбу ЛДС, обеспечивая ей номинальный рабочий ток.

При необходимости один дроссель может питать и две лампочки, но здесь необходимо выполнить три условия:

Мощность лампочек должна быть одинаковой.
Мощность дросселя должна равняться суммарной мощности лампочек.
Напряжение срабатывания стартеров (оно указано на корпусе устройства) должно быть 127 В.

Схема люминесцентного светильника с двумя лампами

Обратите внимание: соединение ламп должно быть последовательным и ни в коем случае не параллельным

Работа люминесцентного светильника с ЭПРА

Если вы будете использовать в своем светильнике электронный балласт, то стартер не понадобится (он входит в ЭмПРА, хотя и выполнен отдельным узлом). Дело в том, что для пуска осветителя электронный балласт использует не подогрев спирали, а высокое напряжение (до киловольта), обеспечивающее разряд между электродами. Единственное условие, которое нужно соблюдать – мощность балласта должна равняться номинальной мощности осветителя. Схема же такого светильника будет совсем простая:

Включение электронного балласта для люминесцентных ламп (схема 36w)

Поскольку обычные ЭПРА не могут работать в двухламповых светильниках, выпускаются двухканальные приборы. По сути, это два обычных ЭПР в одном корпусе.

Схема светильника 2×36 с электронным балластом.

Приведенная схема не является единственной и зависит как от типа пускорегулирующего устройства, так и от производителя. Обычно она наносится прямо на корпус прибора:

Схема подключения и мощность осветителей(2х36) нередко наносится на корпус балласта.

Резюме

Краткий анализ показывает, что большинство достоинств ЭПРА на улице либо перестает быть достоинством, либо не имеет значения, а недостатки носят принципиальный характер. Поэтому светильники с ЭПРА непопулярны в Америке, в Европе, непопулярны у нас. Их доля в общем количестве уличных светильников — менее 1%, и это не просто так.

При этом во внутреннем освещении ситуация кардинально противоположная, применение ЭПРА оправдано и целесообразно, экономически эффективно.

В уличном освещении рекомендуется использовать либо светильники с традиционными ЭМПРА, либо, для задач управления освещением, ЭМПРА с переключением обмоток.

Конструкция и принцип работы ЭПРА

Любой электронный пускорегулирующий аппарат состоит из элементов:

устройство для выпрямления тока;
фильтр отсеивания электромагнитного излучения;
блок корректировки коэффициента мощности цепи;
сглаживающий фильтр напряжения;
инвертор;
дроссель или балласт для ламп.

Конструкция может быть мостовая или полумостовая. Первый вариант имеет улучшенные характеристики и применяется в светильниках высокой мощности, от 100 Вт. Схема эффективно поддерживает показатели свечения и подаваемого на катоды напряжения.

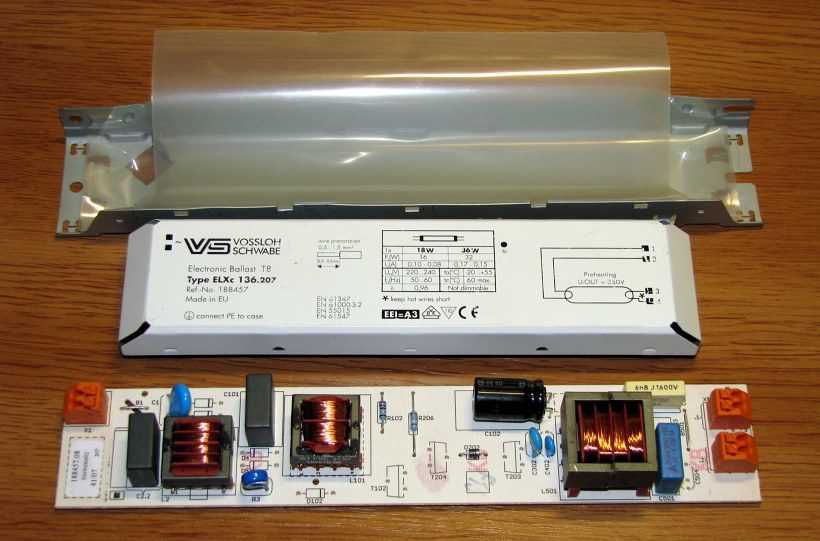

ЭПРА в разобранном виде.

Более популярны полумостовые схемы, т.к. подходят для большинства бытовых люминесцентных ламп мощностью до 50 Вт. Конструкции с маркировкой 2х36 поддерживают подключение двух ламп мощностью 36 В.

Работа устройства состоит из шагов:

Включение и предварительный прогрев нитей накала. Это важная манипуляция, значительно продлевающая срок службы источников освещения. Без предварительного нагрева светильник не включится при пониженных температурах.
Генерация импульса высоковольтного импеданса с напряжением около 1,5 кВ, что вызывает пробой газовой среды внутри колбы и запуск свечения.
Стабилизация напряжения и поддержание его на необходимом уровне. Напряжение для поддержки горения небольшое, что делает схему безопасной.

Электромагнитное устройство старого образца

Долгое время в схемах использовали электромагнитные узлы, регулирующие показатели свечения. Они были достаточно эффективны, однако отличались повышенной чувствительностью к перепадам напряжения и громоздкими размерами.

В состав модуля старого образца входило два компонента: дроссель и стартер. Дроссель отвечал за нагрузку и уменьшение напряжения, стартер формировал разряд.

Выступающий в роли балласта дроссель занимал много места и не позволял создавать компактные источники света.

Устройство старого образца.

Схема включала один или два стартера. От качества и эффективности стартеров зависела долговечность лампы. Неисправности стартера вызывали фальшивый старт и значительную перегрузку по току.

Одним из недостатков пускорегулирующей аппаратуры старого образца можно считать эффект стробирования в виде мерцаний. Пульсации света негативно сказываются на зрении человека и вносят дискомфорт.

Усовершенствование конструкции до ЭПРА

Усовершенствованную конструкцию пускорегулирующего устройства для люминесцентных ламп начали массово интегрировать в электронные схемы около 30 лет назад.

Новое устройство представляло собой комплекс полупроводниковых приборов, более компактный чем традиционные схемы. При этом качество стабилизации напряжения поднялось на более высокий уровень.

Усовершенствованная конструкция аппарата.

Электромагнитные регуляторы сменились более совершенными полупроводниковыми компонентами, с помощью которых можно точно регулировать параметры свечения.

Виды

Сегодня на рынке широко представлены такие виды балластных устройств, как:

электромагнитные;
электронные;
балласты для компактных ламп.

Представленные категории отмечены надёжной работой и обеспечивают длительное функционирование и простоту эксплуатации всех люминесцентных ламп. Все эти приборы имеют идентичный принцип действия, однако отличаются по некоторым пунктам.

Электромагнитные

Данные балласты применимы для ламп, подключенных к электросети при помощи стартера. Первично возникающий разряд интенсивно разогревает и замыкает биметаллические электродные элементы. Происходит резкое увеличение рабочего тока.

Мнение эксперта

Виктор Гольштейн

Эксперт по медицинскому оборудованию. Начинающий блогер.

Задать вопрос эксперту

Особенность: сокращение максимального сопротивления дросселя. При остывшем стартере биметаллические электроды размыкаются. После размычки люминесцентной цепи, в индукционную катушку поступает импульс высокого напряжения. В процессе происходит розжиг лампы.

Электромагнитный балласт легко узнать по внешнему виду. Конструкция более массивная, по сравнению с электронным прототипом.

При выходе из строя стартера, в схеме электромагнитного балласта, возникает фальстарт. При поступлении питания лампа начинает мигать, впоследствии идёт ровная подача электроэнергии. Эта особенность значительно снижает рабочий ресурс источника освещения.

Плюсы	Минусы
Высококлассный уровень надежности, доказанный практикой и временем.	Долгий запуск — на первом этапе эксплуатации запуск осуществляется за 2-3 секунды и до 8 секунд к моменту завершения срока службы.
Простота конструкции.	Повышенный расход электроэнергии.
Удобство эксплуатации модуля.	Мерцание лампы с частотой 50 Гц (эффект стробирования). Негативно влияет на человека, который длительно находится в помещении с подобным видом освещения.
Доступная цена для потребителей.	Слышен гул работы дросселя.
Количество фирм производителей.	Значительный вес конструкции и громоздкость.

Электронные

Сегодня применяются магнитные и электронные балластники, которые состоят в первом случае из микросхемы, транзисторов, динисторов и диодов, а во втором – из металлических пластин и медного провода. Посредством стартера лампы запускаются, причем в качестве единой функции этого элемента с балластником в одной схеме организовано явление в электронном варианте детали.

Мнение эксперта

Виктор Гольштейн

Эксперт по медицинскому оборудованию. Начинающий блогер.

Задать вопрос эксперту

ВАЖНО: Балластник представляет собой легкое устройство, которое еще называют электронным пускорегулирующим аппаратом (ЭПРА). Существуют следующие преимущества применения в качестве детали к люминесцентным лампам блоков ЭПРА:

Существуют следующие преимущества применения в качестве детали к люминесцентным лампам блоков ЭПРА:

малый вес и компактность;
плавное быстрое включение;
в отличие от электромагнитных конструкций, которым для работы требуется сеть 50 Гц, высокочастотные магнитные аналоги функционируют без шумов от вибрации и мерцания;
снижены потери на нагревание;
коэффициенты мощности в электронных схемах достигают 0,95;
продленный срок эксплуатации и безопасность применения обеспечиваются несколькими видами защиты.

Достоинства	Недостатки
Автоматическая настройка балласта под различные виды ламп.	Более высокая стоимость, по сравнению с электромагнитными моделями.
Моментальное включение осветительного прибора, без дополнительной нагрузки на устройство.
Экономия потребления электроэнергии до 30%.
Исключен нагрев электронного модуля.
Ровная световая подача и отсутствие шумовых эффектов в процессе освещения.
Увеличение срока службы люминесцентных ламп.
Дополнительная защита гарантирует увеличение степени пожаробезопасности.
Снижение рисков в процессе эксплуатации.
Ровная подача светопотока исключает быструю утомляемость.
Отсутствие негативных функций в условиях пониженных температур.
Компактность и легкость конструкции.

Для компактных люминесцентных ламп

Компактные типы ламп дневного света представлены приборами, аналогичным лампой накаливания типов Е27, Е40 и Е14. В таких схемах электронные балласты встраиваются вовнутрь патрона. В данной конструкции исключён ремонт в случае поломки. Дешевле и практичнее будет приобрести новую лампу.

Подключение с помощью современного электронного балласта

Устройства ЭмПРА имели ряд недостатков, что сильно ограничивало сферу применения люминесцентных источников света:

Долгий запуск светильников (достигал 3-х секунд, а выход на полную мощность мог достигать нескольких минут);
Проявление стробоскопического эффекта, что очень опасно для производства. При определённой частоте мерцания, вращающиеся механизмы могут показаться остановленными;
Неработоспособность при низких температурах. Например, в подвале или гараже использовать в холодное время года люминесцентные источники было невозможно;
Шумная работа — дроссель часто гудел, как при запуске, так и во время работы светильника;
Установка ЭмПРА в люминесцентных светильниках усложняет схему подключения, так как такой балласт состоит из нескольких раздельных блоков.

Современный тип ПРА – электронный. Это моноблок с печатной платой, на которой собрана вся схема для разогрева и запуска с помощью электронных компонентов. Так как вся схема собрана в едином корпусе, то не нужно собирать схему из дросселей и стартеров. Источники света подключаются только к выведенным клеммам на выходе блока.

ЭПРА работает на повышенной частоте, от 60 до 140 кГц, что исключает появление мерцания и стробоскопического эффекта. Запуск происходит быстро, без дополнительных вспышек и звуковых эффектов.

Электронный балласт

Современные компоненты позволяют изготавливать электронные ПРА более экономичными и компактными, что позволяет встраивать ЭПРА в корпус осветительного прибора. А также появилась возможность изготавливать малогабаритные люминесцентные лампы, например, с цоколем Е27, часто называемые энергосберегающими. Колба, у таких источников света часто изготовлена в виде спирали, что позволяет сделать её большой длины при меньших габаритах. Подключаются такие источники света к сети простым вкручиванием в патрон.

Компактная люминесцентная лампа

Можно выделить следующие достоинства ЭПРА:

Быстрый запуск в работу;
Больше экономичность, по сравнению со старыми типами электромагнитных балластов;
Отсутствие шума при запуске и работе;
Некоторые модели работают также при отрицательных температурах;
Высокая отказоустойчивость;
Отсутствие сильного нагрева;
Стабильный световой поток.

Принцип работы ЭПРА

После подачи питания, напряжение выпрямляется диодным мостом и конденсатором и поступает на высокочастотный генератор. Импульсы высокой частоты поступают на электроды источника света. При высокой частоте интенсивность нагрева электродов не так интенсивна, но со временем частота начинает падать. При этом напряжение в источнике света увеличивается, контур питания близится к резонансу, интенсивность нагрева растёт.

В определённый момент, происходит пробой газовой среды, и лампа начинает светиться. Устройство ЭПРА таково, что если, со временем эксплуатации, источнику света потребуется большее напряжение для пробоя и начала работы, то он сможет его обеспечить, из-за особенностей своей работы.

Особенности схемы

Так как электронный балласт выполнен в едином корпусе с выведенными наружу клеммниками, то подключить его не составляет особого труда. Не требуется сборка схемы с дросселем и стартером. Тем более, что на корпусе схема соединения с источниками света чаще всего напечатана. Если же её нет, то она обязательно будет в инструкции к устройству.

На входные клеммы ЭПРА подключаются фаза, ноль и заземление от внешней сети. А на выходе два двойных клеммника, куда подключается одна лампа. Типовая схема подключения к одному источнику света выглядит примерно так:

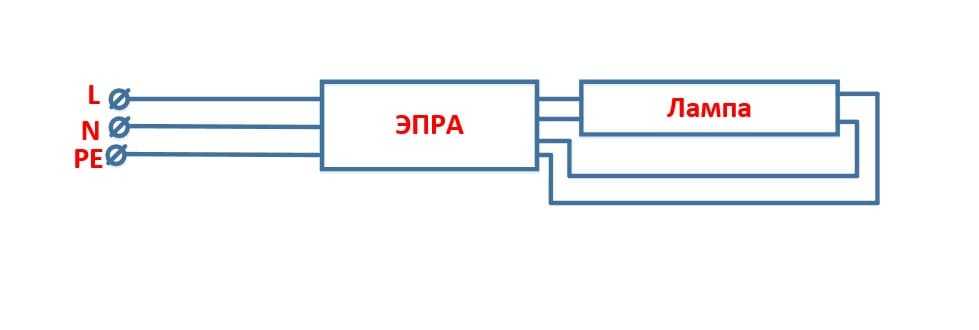

Схема подключения люминесцентной лампы к ЭПРА

Но, так как конструкция балласта может отличаться, а также он может быть предназначен для подключения нескольких источников света, то лучше внимательно рассмотреть схему в инструкции для каждого конкретного устройства.

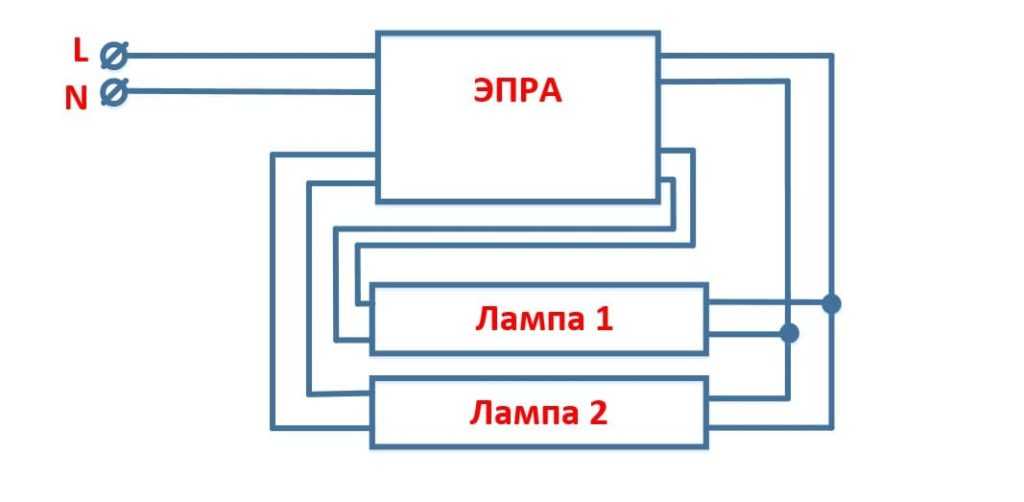

Схема подключения ЭПРА на две лампы

Также различные схемы подключения люминесцентных источников света, для понимания, можно посмотреть в видео:

Как подключить люминесцентную лампу

Электронный балласт

Недостатки схемы ЭмПРА вызвали необходимость поиска более оптимального способа подключения. В ходе изысканий был изобретен способ с участием электронного балласта. В данном случае используется не сетевая частота (50 Гц), а высокие частоты (20 – 60 кГц). Удается избавиться от вредного для глаз мигания света.

Внешне электронный балласт — это блок с выведенными наружу клеммами. Внутренняя часть устройства содержит печатную плату, на основе которой можно собрать всю схему. Блок малогабаритен, благодаря чему помещается в корпусе даже небольшого прибора освещения. Включение осуществляется гораздо быстрее по сравнению со стандартом ЭмПРА. Работа устройства не доставляет акустического дискомфорта. Данный способ подключения называется бесстартерным.

Разобраться в принципе функционирования устройства такого типа не сложно, поскольку на его обратной стороне есть схема. На ней показано количество ламп для подключения и поясняющие надписи. Имеется информация о мощности лампочек и других технических параметрах устройства.

Подключение осуществляется следующим образом:

Первый и второй контакт соединяют с парой ламповых контактов.
Третий и четвертый контакты направляют на оставшуюся пару.
На вход подают электропитание.

Использование умножителей напряжения

Данный вариант позволяет подключать люминесцентную лампу без применения электромагнитного баланса. Используется обычно для увеличения периода эксплуатации лампочек. Схема подключения сгоревших ламп дает возможность работать источникам света еще какое-то время при условии, что их мощность не более 20 – 40 Вт. Нити накала допускаются как пригодные для работы, так и перегоревшие. В любом случае выводы нитей необходимо закоротить.

В результате выпрямления напряжение увеличивается в два раза, поэтому лампочка включается почти мгновенно. Конденсаторы C1 и С2 подбираются исходя из рабочего напряжения 600 Вольт. Недостаток конденсаторов состоит в их больших размерах. В качестве конденсаторов С3 и С4 отдают предпочтение слюдяным устройствам на 1000 Вольт.

Люминесцентные лампы несовместимы с постоянным током. Очень скоро ртути в устройстве накапливается столько, что свет становится ощутимо слабее. Чтобы восстановить яркость свечения, меняют полярность путем переворачивания лампочки. Как вариант, можно установить переключатель, чтобы каждый раз не снимать лампу.

Подключение без стартера

Метод с использованием стартера сопряжен с длительным разогревом лампочки. К тому же эту деталь необходимо часто менять. Обойтись без стартера позволяет схема, где подогрев электродов осуществляется с помощью старых трансформаторных обмоток. Трансформатор выступает в роли балласта.

На лампочках, используемых без стартера, должна быть надпись RS (быстрый старт). Источник света с запуском через стартер не подходит, так как его проводники долго греются, а спирали быстро сгорают.

Последовательное подключение двух лампочек

В данном случае необходимо соединить две люминесцентные лампы с одним балластом. Все устройства подключают последовательным образом.

Для проведения электромонтажных работ понадобятся такие детали:

индукционный дроссель;
стартеры (2 единицы);
люминесцентные лампочки.

Подключение выполняется в следующем порядке:

Присоединяем к каждой лампочке стартеры. Соединение выполняем параллельно. Место соединения — штыревой вход на торцах прибора освещения.
Свободные контакты направляем в электрическую сеть. Для соединения используем дроссель.
К контактам источника света присоединяем конденсаторы. Позволят снизить интенсивность помех в сети и компенсировать реактивность мощности.

На что смотреть при выборе

Выбирая балласт для люминесцентной лампы, первоочередно необходимо обращать внимание на такой параметр, как мощность модуля. Она должна полностью совпадать с мощностью осветительного прибора, иначе лампа просто не сможет полноценно функционировать и выдавать светопоток в требуемом режиме. Она должна полностью совпадать с мощностью осветительного прибора, иначе лампа просто не сможет полноценно функционировать и выдавать светопоток в требуемом режиме

Она должна полностью совпадать с мощностью осветительного прибора, иначе лампа просто не сможет полноценно функционировать и выдавать светопоток в требуемом режиме.

Включать балласт в сеть без нагрузки категорически запрещено. Устройство может сразу же перегореть и придется его ремонтировать либо покупать новое

Правда, такие приборы считаются устаревшим, имеют громоздкие габариты и потребляют дополнительный энергоресурс. Это заметно снижает их привлекательность, даже несмотря на доступную изначальную цену.

Чтобы проверить исправность электронного балласта, пригодится специальный измерительный прибор – карманный осциллограф

Электронные устройства стоят значительно дороже. Особенно этот пункт касается изделий, выпущенных крутыми брендовыми производителями. Но их цена с лихвой компенсируется энергоэкономичностью, практичностью, безупречной сборкой и высоким уровнем общего качества приборов.

Как устроен ЭПРА 18 Вт для светодиодных ламп

Новый ЭМПРА для светодиодной лампы, приобретенный в любом магазине, представляет собой такие составляющие:

Качественный фильтр частоты, который сглаживает помехи низкого уровня и направлен на выводы изделия. Подобный фильтр помогает уменьшить воздействие светодиодной лампы на остальное бытовое оборудование, к примеру, на число помех при работе радиоприемников или телевизоров.
Мощный выпрямитель, который преобразовывает в схеме переменное напряжение в постоянное.
Небольшой инвертор.
Разные специальные узлы, которые необходимы для корректировки мощности в схеме светодиодной лампы.
Малогабаритный фильтр постоянного напряжения.
Качественный дроссель, ограничивающий максимальный ток в схеме.

А также инвертор зачастую оснащен приспособлением, которое несет ответственность за плавность регулирования яркости света светодиодной лампы.

Устройство люминесцентной лампы

Стеклянная колба большинства производимых люминесцентных ламп является цилиндрической. Однако на практике можно встретить и другие решения, характеризующиеся более сложной геометрией. По внешним торцам лампы установлены вольфрамовые электроды, конструкция которых напоминает классические спирали в лампах накаливания. Данные элементы припаяны к специальным штырям — именно на них и подается напряжение.

Характерной особенностью является наличие газовой среды внутри источника света, отличающейся отрицательным сопротивлением. Подобное проявление можно наблюдать при снижении напряжения между электродами.

Для образования мощного импульса напряжения и последующего включения лампы применяется балластник или дроссель. Помимо основного источника питания, в комплектации находится стартер, являющийся неоновой лампой с несколькими дополнительными электродами в газовой среде. Из имеющихся электродов, только один выполнен в виде биметаллической пластины.

Ознакомиться с принципом действия люминесцентной лампы можно на рисунке ниже.
