Как подключить люстру с 3 проводами

Как подключить люстру к выключателю

К вашему вниманию подробная пошаговая фото инструкция — как подключить люстру к выключателю.

В статье мы рассмотрим:

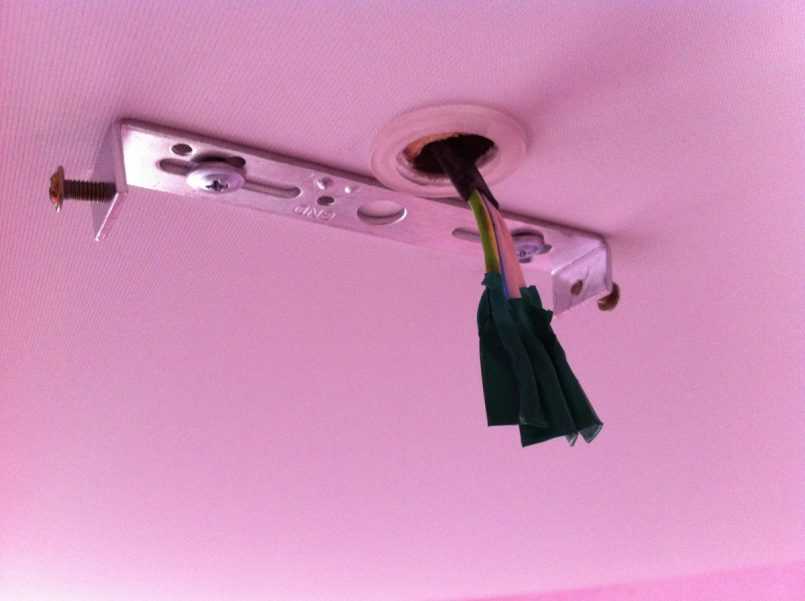

Зачастую, место установки люстры представляет собой торчащие из потолка несколько разноцветных проводов, обычно три или четыре, а так же установленный где-то неподалеку на стене одно- или двухклавишный выключатель.

Чтобы не ошибиться в подключении проводов к люстре, давайте разберемся в возможных схемах работы связки люстра-выключатель.

Варианты подключения люстры

В основном, все современные люстры имеют одно или двух режимную схему работы. В первом случае люстра управляется одноклавишным выключателем, и соответственно либо вся включается, либо выключается. При двухрежимной люстре, управление идет с двухклавишного выключателя, и люстра имеет два варианта работы. Обычно при включенной одной клавише выключателя загорается какая-то часть люстры, чаще всего половина плафонов, а при включении второй клавиши загорается вторая половина. Это более удобная схема, она позволяет, при необходимости, регулировать степень освещенности помещения. Схема работы этих систем представлена на изображении ниже.

Как видно из схемы, при использовании одноклавишного выключателя и соответственно однорежимной люстры, для подключении задействованы три провода. Чаще всего это ЧЕРНЫЙ (или БЕЛЫЙ) – фазный провод, СИНИЙ – нулевой рабочий, ЖЕЛТО-ЗЕЛЕНЫЙ – земля (защитный ноль). Схема разводки проводов внутри люстры, при этой системе подключения, показана на изображении ниже. Все плафоны люстры подключены последовательно к фазному проводу.

Для подключения двухрежимной люстры, требуется уже 4 провода: это ЧЕРНЫЙ И БЕЛЫЙ (Либо другие цветные провода кроме СИНЕГО и ЖЕЛТО-ЗЕЛЕНОГО) – фазные провода, СИНИЙ – нулевой рабочий провод, ЖЕЛТО-ЗЕЛЕНЫЙ – земля (защитный ноль). Схема разводки проводов внутри люстры, при управлении двухклавишным выключателем, показана ниже. Как видно на ней, 1, 2 и 4 плафоны подключены к одному фазному проводу, соответственно управляются одной из клавиш двухклавишного выключателя, а 3 и 5 плафоны к другому фазному провода и управляются второй клавишей.

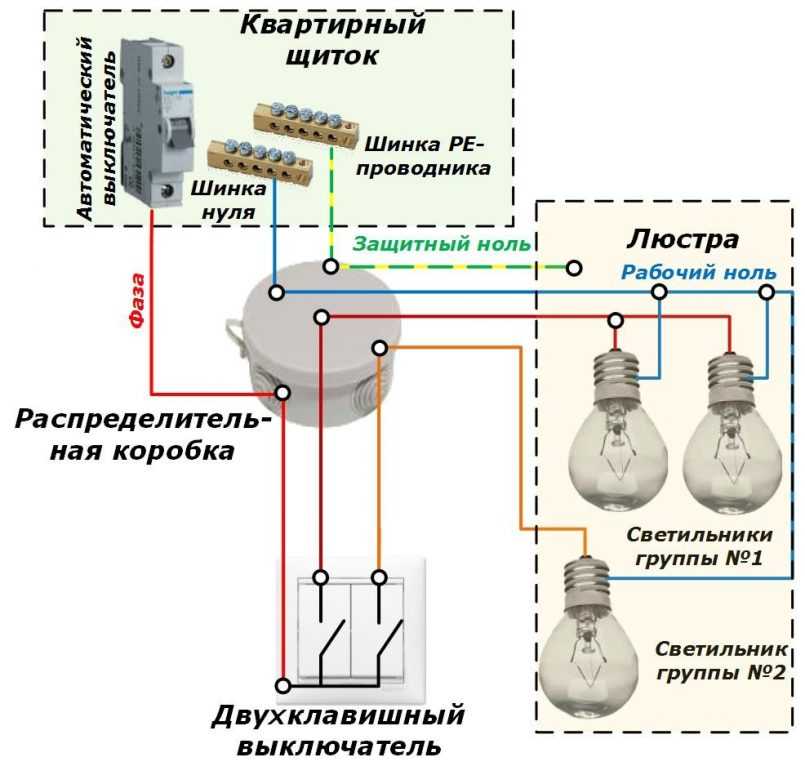

Схема электропроводки при подключении люстры к одно и двухклавишному выключателю.

Схема электропроводки с коммутацией в распределительной коробке при подключении одноклавишного выключателя к люстре показана ниже. Как можно видеть, при этой схеме, выключатель ставится в разрыв фазного провода. Т.е. входящие в коробку ноль и земля соединяются с нулевым и проводом заземления люстры напрямую, а фаза уходит на выключатель, а уже из него возвращается и соединяется с фазным проводом люстры.

При управлении люстрой двухклавишным выключателем, схема несколько меняется, разница лишь в том, что из выключателя возвращается не один, а два фазных провода, которые попарно соединяются с фазными проводами люстры.

Зная это, теперь легко различить какая система управления используется в данном случае и соответственно, какие провода, в какие клеммы люстры подключать. Если из потолка выходит три провода, то скорее всего это ФАЗА, НОЛЬ и ЗЕМЛЯ, использующиеся при управлении с одноклавишного выключателя, а если четыре – то данная проводка идет от двухклавишного выключателя.

Варианты крепления люстр к потолку

Коротко поговорим о вариантах крепления различного рода люстр к потолку. Существует всего два основных метода фиксации которые необходимо знать.

Первый — Подвешивание. При этом варианте у люстры имеется петля, которая цепляется за крюк в потолке и после это соединение закрывается декоративной чашей, в которой так же обычно прячется клеммная колодка для подключения проводов.

Второй – Закрепляемая база. При этом варианте, на потолке фиксируется база, к которой в последствии прикрепляется люстра.

Похожие материалы

• Cхема подключения двойного выключателя на две лампочки
• Схема подключения светодиодных ламп вместо люминесцентных
• Подсветка полки светодиодной лентой
• Фаза или ноль на выключатель ?

Комментарии: 2

Анатолий Снежань

А если провода оччччень короткие, ко всему, торчат откуда-то из глубины бетонного канала-цилиндра диаметром под 10 см? Эту дыру надо чем-то заделать. А как же кабель, да еще кабель нарощенный? В алебастр.

Лучше всего сделать аналог распределительной коробки, или использовать миниатюрную так, чтобы имелся доступ к соединению. например можно сделать крышечку в размер, которая вставала бы в распор в этом отверстии. и снаружи заштукатурить.

Подключение двухконтурной люстры к электросети

Чтобы правильно подключить люстру с тремя проводами, два из которых фазные, необходимо осмотреть выключатель и выходящие из потолка провода. Самый простой случай – когда выключатель двухклавишный, а из потолка выходят три провода. Определить назначение этих проводов можно так:

1. Возьмите индикаторную отвертку или указатель напряжения.
2. Включите обе клавиши выключателя.
3. Поочередно прикоснитесь указателем напряжения к зачищенным концам всех трех проводов. При соприкосновении с фазными проводами загорится лампочка на указателе напряжения.
4. Отметьте фазные провода маркером.
5. Отключите выключатель. Проверьте все три провода еще раз. Лампочка загораться не должна!
6. Подключите поочередно фазные провода люстры к отмеченным фазным проводам электропроводки, также соедините нулевые провода. Соединение производят с помощью клеммной колодки или на скрутку с использованием изолирующих колпачков или изоленты.
7. Проверяют работу люстры, поочередно включая обе клавиши.

Схема подключения люстры к сети

Если выключатель одноклавишный и из потолка выходит только два провода, то необходимо проверить их при включенном выключателе указателем напряжения и найти фазный и нулевой провода. Фазные провода люстры соединяют между собой и с фазным проводом электропроводки, нулевые провода также соединяют. Проверяют включение и отключение люстры.

Если выключатель установлен одноклавишный, а провода в электропроводке три, необходимо выяснить назначение третьего провода. Для этого включают выключатель и проверяют на всех проводах наличие напряжения. Если фаза обнаруживается на двух проводах, значит нужно заменить выключатель надвухклавишный, и люстру можно будет подключить по трехпроводной схеме. Если фаза только на одном проводе, а третий провод имеет желто-зеленую изоляцию, то подключение производят как в предыдущем случае: оба фазных провода люстры подключают к фазному проводу электропроводки, а заземляющий проводник изолируют и убирают.

Определение напряжения на проводах с помощью электро-отвертки

Почему фаза подключается на выключатель

Прежде всего, требование использовать именно такой вариант указано в библии электромонтёров — Правилах Устройства Электроустановок. В ПУЭ п.6.6.28 указывается, что в однофазных сетях однополюсные разъединители должны разрывать именно фазный провод, а двухполюсные отключают оба проводника одновременно.

Так как бытовой выключатель является однополюсным независимо от своей конструкции — одно-, двух- или трёхклавишный, обычный, проходной или крестовый, это требование имеет к нему прямое отношение.

Подключение к лампе нулевого провода необходимо для повышения безопасности при замене ламп. При отключенном выключателе на всех проводах и элементах конструкции напряжение будет отсутствовать, что понижает вероятность получения электротравмы, даже если повреждена изоляция внутри светильника или случайном прикосновении к цоколю электролампы.

Как подключить люстру для работы с двухклавишным выключателем

Технически, люстра – это группа ламп, собранных в одном корпусе. И в зависимости от количества клавиш на выключателе, их можно объединять так, как вздумается. Если конечно это люстра не с блоком управления – в данном случае с выключателя запитывается только сам блок, а схема переключения ламп уже собрана.

Поэтому, чтобы подключить люстру к двойному выключателю света, нужно, чтобы патроны были разбиты на две группы. Первая группа будет включаться от первой клавиши, вторая от второй. При этом клеммник будет выглядеть примерно так:

Клеммник люстры для работы с двухклавишным выключателем

Фазные проводники с потолка подключаются каждый к своей группе. Ноль обычно общий. При наличии подключается и заземление.

Что делать если фазные жилы объединены только в одну группу? Как тогда подключить люстру к двойному выключателю света? Тут всё зависит от источника света и желания. Можно разбить, с помощью клеммника, фазные провода, пересобрав схему. Либо использовать только одну из клавиш выключателя. Первый вариант более приемлемый, если двухклавишный выключатель уже установлен и подключен, поэтому разберём именно его.

Схему осветительного прибора можно пересобрать, разделив фазные провода. От каждого цоколя приходят две жилы разных цветов. Допустим это синий и черный провод. Скорее всего синий будет нулевым, но это можно узнать в инструкции по эксплуатации потолочного светильника. В таком случае синие жилы оставляем, как и прежде. Черные разбиваем на две группы. Это можно сделать по желанию, но рекомендации такие:

• Для трехрожковой люстры первая группа – один рожок, вторая – остальные два;
• Для четырехрожковой первая группа 2, вторая тоже 2;
• Для пятирожковой первая группа 2, вторая 3.

Возможны и другое количество рожков

Тут нужно обращать внимание на дизайн. Допустим есть три центральных рожка и пять больших по кругу

Соответственно, в первой группе будут центральные, во второй – круговые.

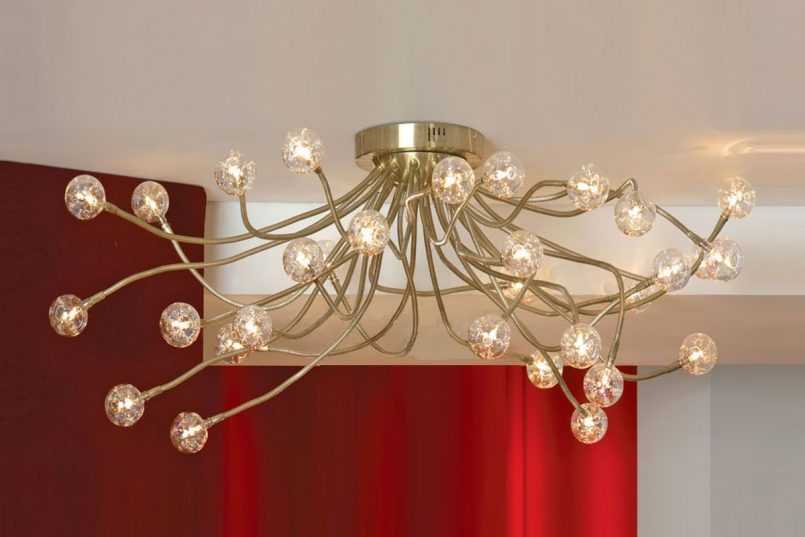

Многорожковая люстра

Главное — не подключить фазные проводники один на ноль, второй на одну из групп. Так как при включении света возникнет короткое замыкание.

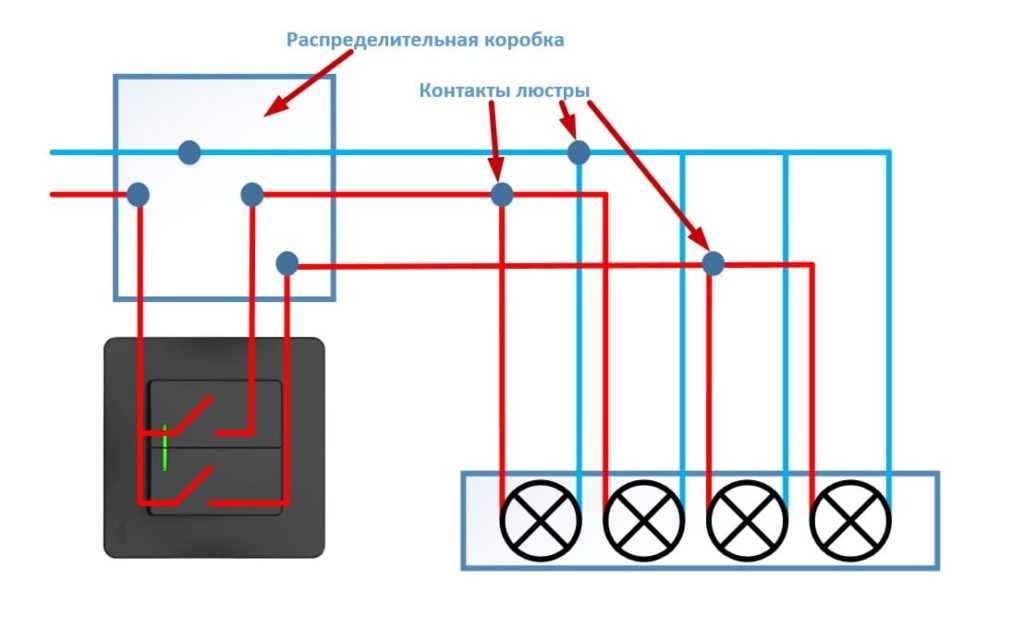

Общая схема подключения люстры к двухклавишному выключателю выглядит так:

Схема подключения люстры с тремя проводами к двухклавишному выключателю

Потолок с люстрой содержат по три провода

При таком варианте развития событий, возможен вариант, что светильник и электрическая сеть квартиры, выполнены по современным стандартам. Применяется схема подачи электропитания с защитным нулем. Тогда можно соединить через клеммную колодку совпадающие по цвету жилы. Но лучше произвести дополнительную проверку, в электрической сети, внутри люстры. Дальнейшие действия проводите, согласно инструкции для двух проводов.

Другой вариант компоновки, двухклавишный выключатель двухконтурной люстры. С его помощь можно изменить силу освещения комнаты. Включая малую или большую группу лампочек или всю люстру целиком.

Все провода должны иметь разные цвета и промаркированы, согласно существующих стандартов (L1 – первая фаза, L2 – вторая, N – ноль).

В российских реалиях, условие выполняется редко, поэтому желательно подстраховаться:

1. Необходимо выяснить, какой провод для чего нужен;
2. Фазный и нулевой провода маркируются;
3. Напряжение питания отключается, еще раз проверяется индикаторной отверткой его отсутствие;
4. Проверяются группы контуров осветительного прибора, по фазным жилам;
5. Проверяется подведение нулевого провода к каждому из рожков. Он подсоединяется к выводу из потолка;
6. Последними подключаются фазные жилы, объединенные группами;
7. Подается напряжение и проверяется работы люстры.

Особенности подключения китайской люстры

Китайские производители выпускают недорогие и весьма интересные по дизайну приборы. Порой при выборе хозяева ориентируются на красоту, а не на качество, в результате получают проблемы при подключении. Чтобы не заполучить массу неприятностей, проверяют люстру по таким характеристикам:

• соответствие мощности лампочек возможностям прибора;
• полнота комплектации;
• точность резьбы на всех разборных деталях;
• хорошее качество патронов;
• наличие клеммных соединений.

Перед монтажом китайского осветительного прибора проверяют спайку проводников, целостность изоляции. Оценивают работу каждого рожка: от них идёт по 2 провода, которые в патроне присоединяются к контактам. Все стыки прозванивают тестером – должен отображаться знак короткого замыкания или бесконечности.

Как подключить двухпроводную люстру, если на потолке три провода

В зданиях, которые называют «хрущевками», «сталинками», «ленининградками», а также в домах, которые были возведены до девяностых годов прошлого столетия, подключать люстры своими руками несколько проще, чем в объектах современного новостроя. После демонтирования старого осветительного прибора с потолка в комнате чаще всего перед глазами появляется следующая картина: посередине потолка «зияет» отверстие для крепления крюка, из него или же рядом с ним торчат три провода из потолка.

Как уже было сказано — один из 3 проводов является заземляющим. Для надежности нужно сделать с помощью индикаторной отвертки фазировку, а затем «прозвонить» попарно провода вольтметром для переменного тока. Современная электропроводка в квартирах, особенно, в новостройках, выполняется 3-хжильным кабелем с разноцветными проводами. К месту крепления люстры также подходят три провода от двухклавишного выключателя.

Потолок с люстрой содержат по три провода

При таком варианте развития событий, возможен вариант, что светильник и электрическая сеть квартиры, выполнены по современным стандартам. Применяется схема подачи электропитания с защитным нулем. Тогда можно соединить через клеммную колодку совпадающие по цвету жилы. Но лучше произвести дополнительную проверку, в электрической сети, внутри люстры. Дальнейшие действия проводите, согласно инструкции для двух проводов.

Другой вариант компоновки, двухклавишный выключатель двухконтурной люстры. С его помощь можно изменить силу освещения комнаты. Включая малую или большую группу лампочек или всю люстру целиком.

Все провода должны иметь разные цвета и промаркированы, согласно существующих стандартов (L1 – первая фаза, L2 – вторая, N – ноль).

В российских реалиях, условие выполняется редко, поэтому желательно подстраховаться:

1. Необходимо выяснить, какой провод для чего нужен;
2. Фазный и нулевой провода маркируются;
3. Напряжение питания отключается, еще раз проверяется индикаторной отверткой его отсутствие;
4. Проверяются группы контуров осветительного прибора, по фазным жилам;
5. Проверяется подведение нулевого провода к каждому из рожков. Он подсоединяется к выводу из потолка;
6. Последними подключаются фазные жилы, объединенные группами;
7. Подается напряжение и проверяется работы люстры.

Подключение люстры к двойному выключателю на 6 лампочек

Подключение люстры с шестью лампочками имеет свою специфику и требует наличия в квартире соответствующей электропроводки. Это позволит использовать различные режимы работы люстры. Поэтому следует сразу же выяснить, сможет ли люстра нормально работать при имеющейся проводке.

Если старая люстра аналогичной конструкции ранее нормально функционировала, значит и новый осветительный прибор будет работать без проблем. Следует помнить, что двухклавишный выключатель обеспечивает лишь три режима работы: включение 1-й группы, включение 2-й группы и включение сразу всех лампочек. К отверстию в потолке должно подходить не менее трех проводов, только в этом случае люстра сможет работать в нескольких режимах.

В качестве примера следует рассмотреть осветительный прибор с шестью рожками. Одним из вариантов схемы подключения будет настройка трех режимов работы: 1-я группа – две лампочки, 2-я группа – четыре лампочки, третий режим – включаются все шесть лампочек.

Большинство люстр продаются с уже собранной электрической частью. Если этого нет, нужно выполнить сборку самостоятельно. В каждом таком приборе имеются проводки в количестве двенадцати, из расчета по два на каждую лампочку. Их нужно изначально правильно соединить непосредственно в люстре. Шесть нулевых проводников соединяются в одной клемме. Оставшиеся фазные жилы соединяются по группам в отдельные клеммы, например, два и четыре.

Перед тем как выполнять подключение к проводам на потолке, следует определить и разделить нулевой и фазные проводники с помощью специальной индикаторной отвертки. Этот процесс происходит при включенном положении выключателя. Проверка жил осуществляется поочередно. Проводник, в котором отсутствует ток, считается нулевым, остальные проводники – фазные. Далее нужно проверить, какой из проводов подключен к той или иной клавише, чтобы определить очередность их работы. С этой целью каждая клавиша по очереди переводится в выключенное положение, после чего проверяется наличие тока. Если ток отсутствует, значит это и есть нужный провод.

После того как все проводники определены, выполняется подключение люстры к двойному выключателю. Электричество в квартире должно быть отключено, во избежание поражения током. Нулевой провод потолка соединяется с нулевой клеммой люстры, а фазные – с соответствующими группами фазных проводов, распределенных заранее.

Как подключить люстру с 5 лампами к выключателю с 2 клавишами

Как подключить люстру к двойному выключателю

Подключение люстры с двухклавишным выключателем

Схема подключения люстры с 3 лампами

Схема подключения люстры

Подключение светильников

Какой инструмент пригодится

Для того, чтобы безопасно выполнить весь объем работ по подключению люстры, не отвлекаясь на поиск нужного инструмента или материалов, стоит заранее позаботиться о наличии следующего:

• индикаторной отвертки, необходимой для поиска «фазы» в электропроводке;
• набора простых отверток с крестообразными и плоскими головками, требующихся для выполнения монтажных работ и разборки/сборки самой люстры (если последнее будет необходимо);
• мультиметра, которым можно будет проверить правильность выполненных подключений;
• пассатижей для зачистки и монтажа проводов;
• клеммной колодки, упрощающей компоновку проводов при их подключении.

Кроме того, потребуется нож, маркер, изолента, паспорт на люстру и надежная стремянка или иная опора, с которой можно было бы удобно работать под потолком.

Как соединять провода

Если с тем как не перепутать провода мы разобрались, то с тем как их соединять ещё нет. И всё не так просто как может показаться.

Простая скрутка в конечном счёте окислится и начнёт греться или со временем потеряет плотность контакта, а плохая изоляция ведёт к коротким замыканиям и возникновению пожароопасных ситуаций.

Всегда необходимо пропаять соединения и делать это необходимо при выключенном щитке. Также нужно тщательно изолировать провода, для этого хорошо подходит термоусадка и изолента.

При подключении проводов люстры к проводам проводки нужно использовать клеммы. Если их нет в наборе, то необходимо их докупить.

После зажатия клеммы из неё не должно торчать голой части провода. Всё что находиться вне клеммы должно быть заизолировано.

Как подключить люстру с 3 лампами к выключателю с 3 клавишами

Данная схема является дополненным вариантом предыдущего подключения, а все основные действия остаются прежними. В этом случае с потолка отходит четыре провода, а в люстре имеется три и более. Четвертые провода желто-зеленого цвета относятся к заземлению и обозначаются как РЕ. Их нужно просто соединить между собой. Если в люстре отсутствует провод заземления, то этот же провод на потолке нужно обрезать и тщательно заизолировать. Остальные проводники соединяются по той же схеме, о которой рассказывалось выше.

В некоторых случаях четвертый провод, идущий с потолка, может исполнять роль еще одной фазы. Именно этот вариант более всего подходит при использовании трехклавишного выключателя. Он дает возможность управления всеми лампочками, имеющимися в люстре. Трехклавишный выключатель дает возможность включать и выключать каждую независимую группу ламп. Для этого понадобится еще одна свободная жила в потолочной проводке, о которой уже упоминалось. Все действия будут такие же, как и для двухклавишной конструкции. К входному контакту выключателя подключается фаза домашней сети, а с выхода фаза уходит к каждой группе ламп.

При установке выключателя нужно обязательно соблюдать правила электробезопасности, во избежание поражения током. Поэтому перед выполнением электромонтажных работ, нужно обесточить всю электрическую сеть. Проверить отсутствие электричества можно с помощью индикаторной отвертки.

Таким образом, подключить люстру с тремя лампами не представляет особой сложности. Самое главное – тщательно изучить схему и по возможности применять только цельные кабели, с минимальным количеством наращиваний и скруток. В результате, эксплуатация люстры будет долгой и безопасной.

Читайте далее:

Как подключить люстру с 5 лампами к выключателю с 2 клавишами

Как подключить люстру к двойному выключателю

Как сделать люстру с пультом из обычной люстры

Схема подключения люстры с 3 лампами

Расчет онлайн энергосберегающих ламп и ламп накаливания

Как правильно подключить выключатель от розетки

Установка люстры к потолку в новостройке

Как уже было сказано, в новостройках или в только что отремонтированных домах, где электричество проведено снова и с использованием самых современных кабелей и приборов, установка осветителя происходит несколько иначе. До места, где на потолке должна висеть люстра, в таких домах проведен кабель, у которого не две жилы, а на одну или две больше, т. е. имеется 3 или 4 жилы. В этом случае и кабель, идущий до выключателя, так же , как и кабель на потолке, должен иметь 3 или 4 жилы.

Подсоединение делается так: одну жилу кабеля от выключателя следует в разветвительной коробке присоединить с фазным проводом электропитания, другие две – с проводами, идущими к люстре. Оставшуюся одну жилу следует прикрутить к нулевому проводу электропитания. После этого подключается заземленный провод.

Для того, чтобы подсоединить осветительный прибор, находящийся на середине потолка, мастеру понадобится следующий комплект:

• щуп-индикатор (220 V);
• отвертка;
• провода;
• соединительные колодки — клеммные зажимы;
• выключатели или диммеры;
• разветвительные коробки;
• изолента или полимерные колпачки.

Подключение лучше делать при помощи соединительных колодок, но если таковых нет, можно просто скрутить пассатижами оголенные проводники, а после туго обмотать изолентой. При этом скручивать нужно таким образом, чтобы провода тесно обвивались, а не наматывались один вокруг другого. При скручивании необходимо также учитывать материалы жил. Желательно, чтобы они были одинаковыми — например, медь-медь или алюминий-алюминий.

Очевидно, что большой сложности в подключении осветительного прибора на поверхности потолка нет. Подсоединить светильники к электрической сети может каждый владелец дома. После этого уже можно приводить в порядок саму площадь потолка, например, зная, как резать потолочный плинтус в углах, можно сделать такую отделку самому. При желании, можно также установить подвесной потолок, хотя в этом случае лучше монтировать встраиваемые светильники.

Подключение осветительных приборов кажется несложной задачей. Казалось бы, чего тут сложного – подключить два провода, идущих из потолка? Однако иногда перед домашним мастером встает неожиданная проблема: что делать, если в люстре не два, а три провода? Как и куда их подключать? Попробуем разобраться в этом вопросе.

Подключение люстры с тремя проводами своими руками

Люстра, у которой от каждой лампы выходит своя пара проводов.

Следующий тип люстр, который можно встретить, это когда от каждой лампы приходит своя пара проводов. Этот вариант, по моему мнению, самый оптимальный, так как Вы уже сами выбираете ту комбинацию включаемых ламп, которая Вам удобна. Но многих пугает такой пучок проводов, вот как раз, по этому поводу нашел пару картинок в интернете:

Здесь поступаем следующим образом. Берем, например, весь синий цвет (левое фото), и скручиваем в одну большую скрутку (1) и это у нас будет нулевой или общий провод. Оставшиеся коричневые (2) по своему усмотрению распределяем для будущих линий L1 и L2, т.е. коричневыми проводами задаем то количество ламп, которое будут в каждой линии. Как видите все очень просто.

Далее нам надо разобраться с проводами, выходящими с потолка, а именно, найти два фазных и один нулевой и сделать это можно двумя способами.

Помните, что в определенных случаях придется работать под напряжением 220В. Поэтому соблюдайте технику безопасности и будьте предельно внимательны и аккуратны. Старайтесь где необходимо отключать напряжение 220В автоматическим выключателем.

Разберёмся для чего нужен каждый провод, выходящий из люстры

Чтобы разобраться, какой провод, выходящий из люстры, для чего предназначен и каким образом осуществляется ее подключение к сети, проще всего воспользоваться инструкцией, прилагаемой к осветительному прибору.

Поскольку проводов из колодки люстры в рассматриваемом случае выходит три или более, то их можно разделить по функциональному назначению.

1. Фаза — 2 провода. К этим проводам подсоединены все центральные контакты каждого из патронов для ламп. Причем соединение чаще всего реализовано двумя группами: один провод обычно объединяет подключение фазы лишь к двум лампам, второй – ко всем остальным. Такая схема необходима для того, чтобы при использовании многоклавишного выключателя имелась возможность независимого включения каждой из групп ламп.

Нулевой провод. Чаще всего это один-единственный провод, к которому внутри корпуса люстры подключены нулевые провода от всех ламп в осветительном приборе.

Иногда из люстры с двумя группами ламп выходит ещё один провод — заземление. Опознать провод заземления достаточно просто: его принято окрашивать в желто-зеленый цвет. Между тем, наличие вывода для заземления вовсе не является обязательным правилом. В люстрах относительно давних годов выпуска заземление в люстрах вообще не было предусмотрено, поскольку в большинстве домов оно отсутствовало.

Визуально же каждую группу проводов распознать можно по цветовой маркировке. Если же все провода одного цвета, то распознать их можно при помощи мультиметра.

Расшифровка маркировки электропроводов

Для удобства идентификации и во избежание путаницы изоляция жил кабеля отличается цветами. Согласно стандартам, провод заземления имеет желтый цвет с полоской зеленого оттенка.

Такой проводник встречается в новостройках, где обеспечен высокий уровень защиты от поражения током.

В домах со старой проводкой расшифровка назначения кабеля затруднена, т.к. раньше цвет изолирующего материала применялся одинаковый. Для начала электромонтажных работ потребуется сделать прозвон кабеля (+)

Маркировка нейтрального проводника осуществляется изолирующей оболочкой синего или голубого цвета, в которую заключена жила. Для фазы могут применяться любые другие вариации оттенков, кроме указанных.

Что делать, если тип выключателя или люстры не соответствует требуемому

Может случиться так, что старая люстра имела несколько групп ламп и включалась от двухклавишного выключателя, а после ремонта было принято решение установить обычную однорожковую. Или наоборот, вместо простой люстры установили многорожковую. Как правильно подсоединить светильник?

Количество клавиш больше, чем проводников в люстре

Если от двойного выключателя (и из потолка, соответственно, к люстре) выходит больше проводов, чем необходимо для подключения люстры (наиболее часто – четыре, один из которых заземляющий), то самый радикальный способ – заменить выключатель, а часть проводов оставить свободными.

А можно подключить простую люстру к двойному выключателю. Можно объединить провода, идущие от разных клавиш выключателя. Соединение можно выполнить на потолке перед колодкой подключения люстры или в самом выключателе (в этом случае второй провод к люстре нужно оставить свободным). Тогда люстра будет включаться любой клавишей, а для выключения нужно, чтобы все клавиши были в выключенном положении.

Как подключить люстру к двухклавишному выключателю

Количество клавиш меньше, чем проводников в люстре

Если не ремонтировать проводку, то подключить люстру на два рожка и более к двум проводам возможно только одним вариантом – путем объединения всех раздельных групп ламп в одну.

В крайнем случае, если допускает проводка, можно использовать два выключателя.

Совсем другая ситуация при подключении современной люстры с пультом дистанционного управления. Вне зависимости от количества групп лампочек подсоединение люстры к выключателю осуществляется проводкой с двумя проводами, а коммутация различных групп ламп производится блоком управления, размещенным в светильнике.

Схема подключения двухклавишного выключателя на две лампочки

Дыра в стене смачивается водой и заполняется строительным раствором, в него монтируется коробка.
Все действия, связанные с электропроводкой, должны проводиться при отключенном электропитании. Подключение на люстре или светильнике В светильнике или люстре для подключения используются как правило клеммные колодки.
Перед началом работы убедитесь, что напряжение выключено, например с помощью тестера-неонки. Подвод может быть выполнен трехжильным кабелем, если его нет, то укладываются 3 провода. Разобравшись немного с теорией подключения и фаз, необходимо подготовить рабочее место и переходить к непосредственному монтажу.
Установка производится в подрозетник или непосредственно в стену с фиксацией лапками или винтовыми соединениями. Размерами он обычно не отличается от одноклавишных. Когда искомое будет найдено, в приборе загорится неоновая лампочка. К вводному контакту производится подключение фазы, тянущейся от распределителя, а контакты с выводами предназначены для управления источниками освещения, их количество равно числу клавиш, в данном случае их будет 2.
А также нож необходим для подготовки вводного и отходящих отверстий в корпусе выключателя для проводов кабеля. Пассатижи для обжатия гибкого провода.

На рисунке справа левый нижний угол переключателя стрелка указывает направление отхода тока от переключателя и переход питания к лампе. Кстати именно это является одной из причин мигания светодиодных ламп в выключенном состоянии. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения. К паре клемм в нижнем правом углу подключаем второй фазовый проводник, ведущий к лампе. Помните, что любые работы с электрическим напряжением V могут быть опасны.

Как правило, они снабжены клеммной колодкой, если нет, то можно использовать двойные клеммы WAGO. Если планируется подключение двойного выключателя скрытого типа, то потребуется еще и перфоратор с насадкой для сверления больших отверстий, а также строительная смесь для закрепления корпуса устройства в проделанном отверстии штукатурка, гипс и т. Отличается двухклавишник от своего одноклавишного аналога не только количеством переключателей, но и самое главное — количеством контактов. Каждый день свежая и полезная информация. Фазу можно определить при помощи отвертки-индикатора, для этого его кончиком нужно прикоснуться к контакту и нажать на кнопку на корпусе отвертки.

Будем считать, что все провода уже уложены и подведены, а вытяжка и светильник установлены. Это можно объяснить относительно низкой электрической мощностью бытовых осветительных приборов. Сначала следует прикрутить корпус к стене или прокладке при помощи шурупов или дюбелей, затем привинчивается механизм. Вырезание отверстия под провод 6. Пластмассовые клавиши снимаются.
Схема подключения одноклавишного выключателя

Монтаж и подключение двух люстр на потолке

Настало время подключать два новых светильника на потолке. Отсоединяем старые временные лампочки:

Провода для подключения люстры с двумя лампочками

Далее использую Ваго с пастой Wago 2273.

Подготовка проводов для подключения светильника с двумя лампами

Чтобы упростить жизнь, провода нуля применяем синие (с синей полоской), фазы – белые. Длину выбираем с запасом!

Тут нужно вставить схему подключения двух новых светильников:

Схема подключения двух светильников через двухклавишный выключатель

Как видно из схемы, теперь каждая клавиша включает свой светильник с двумя лампами. Таким образом, комната получается разбитой на зоны по освещению.

Аккуратно прячем наши клеммники в канал в плите, наружу выходит только медь. Две фазы и два нуля, каждая для своей лампочки данного светильника.

Вывод проводов для подключения светильника: 2 фазы и 2 нуля

Не смотря на то, что на схеме показано, что в светильник с двумя лампами входят два провода (ноль и фаза), в данном случае проще разводку сделать до светильника, и завести в него 2 фазы и 2 нуля, даже если обе лампы включаются параллельно.

Светильник с двумя лампами

Решено было не вешать на потолок громоздкую старорежимную мещанскую люстру, а установить компактные аккуратные светильники в минималистическом стиле.

Крепим на 2 самореза светильник. Благо, в нём много отверстий, и можно подобрать так, чтобы не работать перфоратором.

Светильник с двумя лампами прикручен к потолку. Провода готовы к подключению.

Около клемм обоих патронов выводим фазу и ноль, которые мы подключили заранее. Подключаем так, чтобы фаза была на центральном контакте патрона лампы, ноль – на резьбе лампы.

Патроны подключены, почти всё готово!

Вкручиваем лампочки:

Вкручиваем 2 лампочки в светильник

Да будет свет!

В люстре горят 2 одинаковые лампы

В люстре горят 2 одинаковые лампы

В итоге, вкрутили в каждую люстру одну светодиодную лампу, и одну – накаливания на 40 Вт. Так более приятно для зрения.

Что получилось в итоге – на фото в начале статьи и здесь:

Всем света!

Оригинал статьи тут

Если интересны темы канала, заходите также на мой сайт —https://samelectric.ru/и в группу ВК —https://vk.com/samelectric

Обращение к читателям, которым есть, что сказать: Если Вы готовы стать Автором, я могу предоставить страницы своего сайта!
