Как подключить люстру

Подготовка: прозвонка и определение фаз на потолке

• 1 Подготовка: прозвонка и определение фаз на потолке
  • 1.1 Провод заземления
  • 1.2 Ищем фазы и ноль
• 2 Провода на люстре
  • 2.1 Подключение к двойному выключателю
  • 2.2 Как подсоединить люстру к одинарному выключателю
• 3 Правила соединения проводов
• 4 Подсоединение китайской люстры
• 5 Подключение галогенной люстры (с пультом и без)

Тем, кто хоть немного значком с электросетями это не понадобится, остальным будет полезно. Человеку, не имеющему постоянно дела с электричеством ориентироваться бывает сложно. Чтобы не путаться, расскажем все по порядку: как найти в проводах на потолке фазу (или фазы) и ноль, что делать с заземлением. А потом, как целую кучу проводов на люстре, соединить с теми, что торчат наверху. В результате подключение люстры своими руками будет для вас простой задачей.

Провод заземления

Если проводка уже сделана, на потолке торчат два, три или четыре провода. Один из них — точно «ноль», остальные — фаза, еще может быть заземление.

Провод заземления есть в домах новой постройки или недавно отреставрированных

Провод заземления есть далеко не всегда, только в домах новой постройки или после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на вашей люстре его нет, оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

Ищем фазы и ноль

С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат  на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Прозвонка проводов на потолке темтером

Как прозвонить и определить провода тестером показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.

Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

Использование индикаторной отвертки для поиска фазы

Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.

О правилах и способах соединения проводов в распределительной коробке читайте тут.

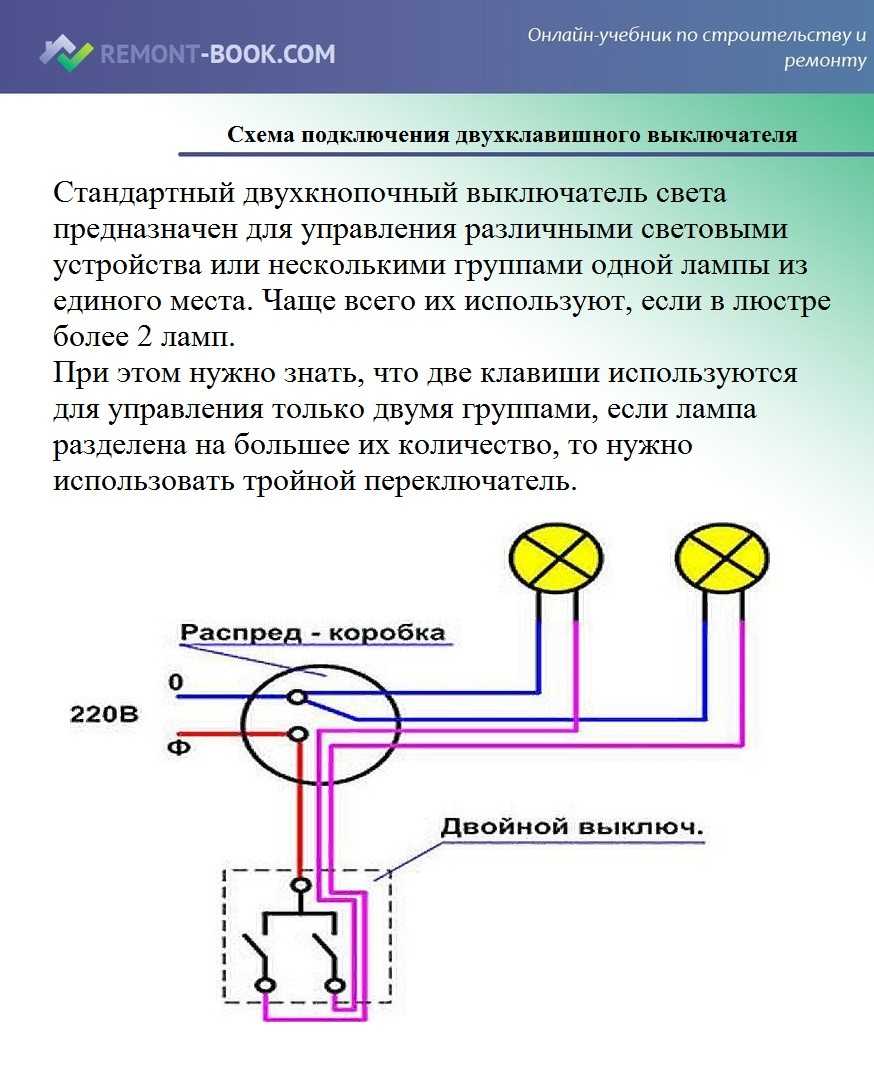

Подключение 3-х или 4-х проводной люстры к двойному выключателю

Когда мы определились с назначением каждого провода идущего от выключателя, нам не составит труда сделать соединение с проводами на люстре. Нужно лишь понимать, что люстра в этом случае должна быть собрана по определенной схеме. А именно иметь 2 группы ламп, и иметь каждая свой отвод (проводник для подключения к фазным проводам от выключателя «L1», «L2»).

Обычно такие люстры имеют 3 и более плафонов. Бывает требуется переделка, чтобы изменить количество и расположение ламп в группах, которые будут зажигаться от включения соответствующих клавиш выключателя. Подробно останавливаться на этом не вижу смысла, так как выше уже было описано сборка люстры с тремя лампами.

Такой вариант осветительных приборов обычно имеет 3 провода для подключения, но бывает и четыре провода:

• «L1» — «фаза» от клавиши 1
• «L2» — «фаза» от клавиши 2;
• «N» — нулевой контакт (общий);
• «PE» — контакт для подключения заземления (может отсутствовать)

Оба варианта имеют одинаковую схему подключения. Провода необходимо соединить в соответствии с маркировкой на самой люстре.

Если Ваша люстра имеет 3 провода, а проводка 4, в этом случае провод с обозначением «земля» будет не задействован. Его необходимо заизолировать и аккуратно уложить вместе с другими проводами.

Если наоборот, люстра 4 провода, а проводка 3-х проводная, подключаем все провода согласно схеме. А заземляющий провод или контакт люстры будет не задействован.

Полезные советы

1. Заранее просчитайте нужное (достаточное) сечение и длину проводов в зависимости от мощности источников света. Сечение не может быть меньше, чем полтора квадратных миллиметра.
2. Рекомендуется кроме распределительной коробочки также приобрести дополнительное защитное устройство, которое будет предохранять от коротких замыканий и перегрузок в электросети.
3. Выбирайте клеммные выключатели, а не со вкручивающимися винтами, так как первый вариант соединения является более прочным и долговечным: винты нужно будет через некоторое время подкрутить.
4. Регулировать освещенность при помощи одноклавишного устройства можно! Но для этого приобретается и устанавливается дополнительное оборудование – так называемый диммер.
5. Если вы будете устанавливать подобную конструкцию для освещения ванной или другого влажного места, ни в коем случае не монтируйте выключатель внутри помещения.
6. Замечание: если выключатель модульный, тогда возле входной клеммы всегда есть еще одна. Эти две клеммы между собой нужно соединить отдельным проводом.
7. Все подключения и присоединения категорически запрещено проводить вне специальных распределительных коробок. А в случае с усложненными окружающими условиями нужно сделать дополнительную защиту (например, от воды, влажности, попадания других твердых и жидких веществ).
8. Если вы устанавливаете выключатель, например, для туалета, то одна из клавиш может включать свет в этой комнате, а другая – вытяжку.

Подключить выключатель, регулирующий свет двумя клавишами, несложно, если в точности соблюдать данные выше инструкции. Прочитайте сначала все указания и полезные советы, чтобы ничего не упустить, тогда все получится!

Полезная информация

Сразу укажем некоторые особенности, которые могут помочь:

• Разрыв цепи выключателем проводиться только по фазной линии, а нулевая жила и заземляющая (если есть) идут напрямую на потребителя;
• Для каждой ветки на выходе их выключателя прокладывается свой фазный провод (Разделение его происходит в самом выключателе. У одноклавишного выключателя на выходе одна фазная жила, у двухклавишного – две, трехклавишного – три). Это влияет на используемый провод, ведущий от выключателя;
• На клеммных колодках люстр можно найти обозначение выводов, что облегчает подключение (маркировка «L» указывает, что вывод фазный, «N» — нулевой, «РЕ» — заземление).

Теперь непосредственно, как же подключить люстру к выключателю.

Предположим, что линия сделана заранее, выключатель на месте, а из потолка торчат 2 или 3 провода (причем третий провод – «земля).

В общем, схема подключения самая простая – «одноклавишный выключатель – 1 осветительный прибор».

Если люстра – безрожковая (с 1 лампой) то способ подключения вообще не отличается от запитки простой лампочки.

Также в значительной мере подключение люстры на одну или несколько лампочек упрощает многоканальный беспроводной выключатель.

Где фаза и где ноль у цоколя E14 и E27.

Винтовые цоколи, обозначенные маркировкой с первой буквой Е – называются цоколем Эдисона, потому что именно Томас Эдисон придумал такой тип цоколя. Типоразмеры Е27 и Е14 в быту применяются чаще всего. Цифра после буквы означает размер цоколя в миллиметрах.

Цоколь Эдисона

Многие ошибочно считают, что нет разницы, где фаза у цоколя Е27, а где ноль. На самом деле это далеко не так. Правила безопасности в электрике просчитывают все возможные случаи, чтобы максимально оградить пользователя от возможного удара электрическим током.

Представим ситуацию, что фаза подключена к боковому контакту цоколя. Если пользователь решит поменять лампу при включенном выключателе света и случайно дотронется до резьбы пальцем, то он может попасть под действие электрического тока. Или же другая ситуация: из-за ошибочного монтажа электропроводки выключатель света разрывает фазу, а не ноль. В таком случае, даже после отключения выключателя, цоколь будет оставаться под напряжением. И это может стать причиной удара током.

Именно по этим причинам фазный провод подключается к центральному контакту, а нулевой — к боковому контакту (к резьбе) цоколя Эдисона.

Выключатели света, подключение

По количеству коммутируемой нагрузки, выключатели делятся на:

• одноклавишные;
• двухклавишные;
• трехклавишные и т.д.

Сколько клавиш, столько и контактных групп внутри, стольким количеством приборов данный выключатель может управлять. Все выключатели имеют два положения «Вкл» и «Выкл», либо «0» и «1».

По варианту монтажа выключатели бывают:

• для скрытой электропроводки;
• для открытой прокладки проводов.

По выполняемым функциям:

• диммеры;
• проходные;
• перекрестные.

О каждом из них мы поговорим чуть позже, в каких ситуациях применяются и как собственно подключаются. Сейчас определимся с тем, что будем подключать, какая люстра будет освещать ваше помещение. Какие они бывают, и разберемся с вариантами подключения.

Люстры потолочные – разновидности

По количеству плафонов, бывают:

• люстры с одним плафоном или абажуром (однорожковые);
• с двумя плафонами или абажурами (двухрожковые);
• трехрожковые (с тремя плафонами) и т.д.

В основном количество плафонов зависит от стиля исполнения (класика, лофт, модерн и т.д.), дизайна исполнения. Причем, чем больше плафонов и ламп на люстре, тем большая мощность освещения и как правило большая мощность потребления электроэнергии. Тем большую площадь может осветить данный осветительный прибор.

По типу управления люстры делятся:

• управление по проводам (двух или трех проводное подключение, плюс заземляющий контакт, если люстра имеет металлическую конструкцию);
• управление беспроводное (по радио каналу или с телефона через Bluetooth);
• комбинированные варианты.

Если Вы еще не купили люстру, а только планируйте это сделать

В этом случае очень важно будет определить какого типа проводка заложена в вашей квартире или доме. От этого зависит выбор люстры с подходящей схемой подключения и вариантом управления. 12 вариантов схем подключений

12 вариантов схем подключений

Ниже приведена таблица, которая поможет Вам сделать этот выбор. Достаточно определить какой у Вас тип проводки и какой выключатель установлен. При правильном подборе люстры никаких серьезных переделок и вмешательств в существующую схему вашей проводки не потребуется. За исключением некоторых вариантов, там, где имеется пометка «требуется изменение». Эти изменения мы разберем ниже, когда будем предметно разбираться с подключением люстр этих моделей.

Чтобы определиться с выбором люстры и вариантом подключения

1. Нужно определить ваш тип проводки (2-х, 3-х или 4-х проводная). Достаточно обратить взор на потолок и посмотреть, сколько проводов у вас выходит из перекрытия в том месте, где крепится люстра.
2. Какой выключатель используется для управления освещением (в таблице 1, 2-х клавишный или диммер).
3. Выбираем из таблицы желаемые функции, которые соответствуют номеру варианта Вашей электропроводки.
4. И рядом, в столбце видим, какая люстра выполняет эти задачи.

Нужно обратить внимание!

Если у вас с потолка выходит 3 провода, то в этом случае ваша проводка может иметь 2 «сценария»

Отличием будет то, что согласно одному варианту на люстру будет приходить с выключателя одна «фаза», а в другом варианте две – «L1» и «L2» (обратите внимание на количество клавиш на вашем выключателе)

Если у вас проводка имеет 4 провода, то здесь можно использовать вообще любой тип люстр и любые элементы управления.

Необходимые инструменты

Для начала подготовим рабочий инвентарь. Нам потребуется:

• Индикаторная отвертка, необходима для проверки цепи и поиска фазы.
• Набор шлицевых и крестовых отверток, которые, вероятно, найдутся у каждого хозяина. Требуются для выполнения сборки и разборки конструкции.
• Мультиметр — самый главный прибор, который поможет проверить целостность соединения отдельных частей сети.
• Клеммная колодка облегчит сборку проводов при соединении. Для бытовых приборов подойдет колодка диаметром от 2 до 4 мм.

Все это можно приобрести в любом электротехническом центре, остальные приспособления можно найти дома: стул для работы под потолком, нож, изоленту и маркер.

Коротко о главном

Установка люстры на потолке дома или квартиры осуществляется чаще всего с помощью крючка или планки.

При этом очень важно учитывать качество потолочного перекрытия и вес осветительного прибора. Процесс установки светильника делится на подготовку электросети и подготовку люстры, а также коммутационные и монтажные работы

Процесс установки светильника делится на подготовку электросети и подготовку люстры, а также коммутационные и монтажные работы.

Во время подключения очень важно выполнять все правила техники безопасности при работе с электричеством, своевременно обесточивая сеть. По окончании монтажа обязательно проводить тестирование наличия нежелательных пробивов тока или возможных замыканий

По окончании монтажа обязательно проводить тестирование наличия нежелательных пробивов тока или возможных замыканий.

Последовательное и параллельное подключение двух и более источников света

Для того чтобы подключить самую простую лампочку накаливания, как в принципе и любую другую, нужно подключить её один контакт к фазе, а другой к нулю, самому распространённому в бытовых условиях стран СНГ переменному напряжению 220 вольт.

Параллельное подключение устройств освещения подразумевает под собой подключение двух и более источников светового потока в параллель, то есть одни контакты ламп подключаются только к фазе, а все другие только к нулю, как показано на рисунке 1.

Через каждую лампочку пройдёт ток, который будет зависеть от её мощности, так же как и яркость светового потока, излучаемого ими, будет тоже зависеть от мощности каждой лампы. Естественно, что ток I будет равен сумме всех трёх токов, поэтому диаметр сечения основных проводников следует выбирать согласно ему. Это подключение считается самым распространённым и приемлемым, так как к нему можно будет, при необходимости в будущем, добавлять источники света и они не будут влиять на уже установленные.

При последовательном соединении, изображённом на рисунке, ток, протекающий по одной лампочке, будет зависеть от мощности, каждого источника света, а напряжение на них будет разделено на количество ламп и при данном входящем напряжении 220 вольт, будет равняется 110 вольт на каждом источнике света.

Такое подключение нужно обязательно выполнять со светильниками, которые имеют равную мощность. Рассмотреть это можно на примере двух ламп накаливания. Так как если подключить одну лампу 20 Ватт, а другую, например, на 200 Ватт, то лампа с меньшей мощностью тут же выйдет из строя, так как по ней пройдёт ток такой же, как и во второй лампе мощностью 200 Ватт, а это в 10 раз больше её номинала. Такое подключение может быть использовано для увеличения срока службы ламп накаливания, например, в подъездах и на лестничных клетках. Подключив две лампы на 220 вольт и мощностью, например, по 60 Ватт, они будут гореть вполсилы и прослужат очень долго. Нужно учесть, что это возможно только при подключении ламп накаливания. Последовательное подключение двух и более светодиодных ламп (светильников) и экономичных ламп нецелесообразно, так как они и так обладают довольно большим сроком службы.

Подключение лампы на один выключатель или на несколько

Как подключить лампу через выключатель? Главным нюансом при подключении является то, что нулевой провод питания непосредственно подключается к сети 220 вольт, а через выключатель разрывается фаза. Это делается для того чтобы можно было смело решать проблемами с патроном осветительного прибора, отключив лишь выключатель. Если подключение двух выключателей выполнить последовательно, то только при нажатии обеих клавиш лампа загорится. Такие виды подключения выключателей освещения очень редко используются, только при определённых индивидуальных условиях.

Интереснее является подключение так называемого проходного выключателя.

Суть такой схемы подключения одной лампы заключается в том, что включение и отключение лампы может быть произведено как от первого, так и от второго выключателя, вне зависимости в каком положении каждый из них. Например, это удобно, допустим, в длинном коридоре при входе в него человек нажимает на клавишу выключателя 2, и спокойно идёт по освещённому помещению, дойдя до конца коридора, не нужно возвращаться для выключения света, а можно лёгким нажатием выключателя 1, установленного в конце коридора, произвести отключение данного источника света. При таком подключении фаза тоже проходит через выключатели.

Усовершенствование освещения путём установки датчика движения

Главная функция установки датчика движения и подключения его к системе освещения, это автоматическое включение освещения без нажатия на клавишу выключателя освещения. То есть человек зашел помещение или в зону срабатывания датчика и свет включился, после ухода свет самостоятельно (автоматически) выключился. При выборе датчика движения необходимо в первую очередь учесть максимальную мощность ламп освещения.

Схема подключения датчика движения тоже не вызывает особых сложностей. Её можно устанавливать как с выключателем, так и без него. Просто при включении контакта выключателя датчик движения выводится из сети освещения, и осветительный прибор включается напрямую без датчика.

В любом случае работая с напряжением обязательно выполнять требования техники безопасности, а в частности:

• проверять наличие и отсутствие напряжения на токоведущих элементах, к которым человек дотрагивается при монтаже;
• автоматы питания освещения должны быть под замком;
• работы производить исправным инструментом.

Типовая конструкция основания бытовой люстры

Вслед за этим надо внимательно изучить основание. Как правило, оно состоит из:

• Чаши каких угодно размеров и формы;
• Совокупности железных трубок, в которых заключены проводки;
• Элементов декора;
• Патронов для ввинчивания лампочек.

Понятная заводская маркировка контактов

В Интернете несложно отыскать фотографию простой люстры с двумя проводами на каждый патрон

При ее изучении нужно обратить внимание на цветовые различия проводов. У трехпатронной люстры будет, например, три коричневых и три синих провода

Такая маркировка позволяет без труда отличить:

• Плюс и минус;
• Фазу и нуль.

Если производитель позаботится о понятой цветовой маркировке, то даже начинающий электромонтер сможет быстро сориентироваться в конструкции люстры и безошибочно подключить все необходимые для работы бытового светильника контакты.

Простое и быстрое соединение проводов

По той причине, что при таком техническом решении ток на все лампочки поступает одновременно и через один размыкатель цепи, все проводки одного и того же цвета следует объединить в общую скрутку.

Как правило, подключение такой люстры не вызывает совершенно никаких затруднений. В данном случае будет просто невозможно перепутать проводки. Также не имеет никакого значения, который из них будет выведен на фазу, а какой — на нуль.

Буквенная и цифровая маркировка проводов

Несколько иначе складывается ситуация, когда имеющих цветовые различия проводов оказывается три и больше. Новичку в электромонтажном деле будет далеко не просто понять назначение каждого из них и не перепутать их во время соединения.

Надежным подспорьем в данном случае станет прилагаемая к светильнику инструкция по эксплуатации.

Фаза, нуль и заземление

Она представляет собой бумажный листок, где изображена схема светильника и указан алгоритм его подключения

Необходимо обратить внимание на то, как промаркированы проводки

С большой вероятностью маркировка будет иметь следующий вид:

• L – фаза, провод коричневого цвета, порой белого или розового;
• N – нуль, провод обычно только синего цвета;
• Ground – как нетрудно догадаться, заземление, провод желтого цвета с зеленой линией на изоляции.

Электробезопасность люстры с металлическим корпусом

Если у люстры обнаружатся все три указанных обозначения, то можно будет сделать вывод о том, что она представляет собой двухпроводной осветительный прибор, оснащенный жилой для заземления.

Подключение люстры такого типа происходит так же просто, как и в предыдущем случае. В цепи освещения монтируется одноклавишный выключатель, при этом земля соединяется с соответствующим контактом в распределительном кожухе.

Включение только части лампочек

Существуют также случаи, когда помимо желтого провода земли имеются еще три провода, подключаемых к люстре.

• Конструкция такой люстры предполагает, что одна клавиша выключателя будет вводить в действие только некоторые из имеющихся в светильнике ламп.
• Подобным же образом обстоят дела и с теми модификациями, которые оснащены тремя проводами, однако не имеют заземления.

Универсальное устройство лампового цоколя

Независимо от конструкции того цоколя, который смонтирован на лампе, на нем будет только пара контактов. Любой из них пригоден для подключения к фазе, при этом ко второму надо подать нуль.

В итоге цепь замкнется, и светильник начнет работать. Соединение лампы указанными контактами с цепью осуществляется через патрон, из которого и выходят в чашу необходимые электромонтеру провода.

Монтаж с применением клемм

Для того, чтобы в рассчитанной на множество патронов люстре лампы зажигались не все сразу, а ступенчато, они должны быть скоммутированы с выключателем соответствующим образом.

Такой метод монтажа неизбежно приводит к наращиванию числа проводников.

Для этого можно воспользоваться:

• Простейшей самодельной скруткой;
• Соединительным изолирующим колпачковым зажимом;
• Клипсами;
• Высокотехнологичными клеммниками WAGO или их качественными аналогами.

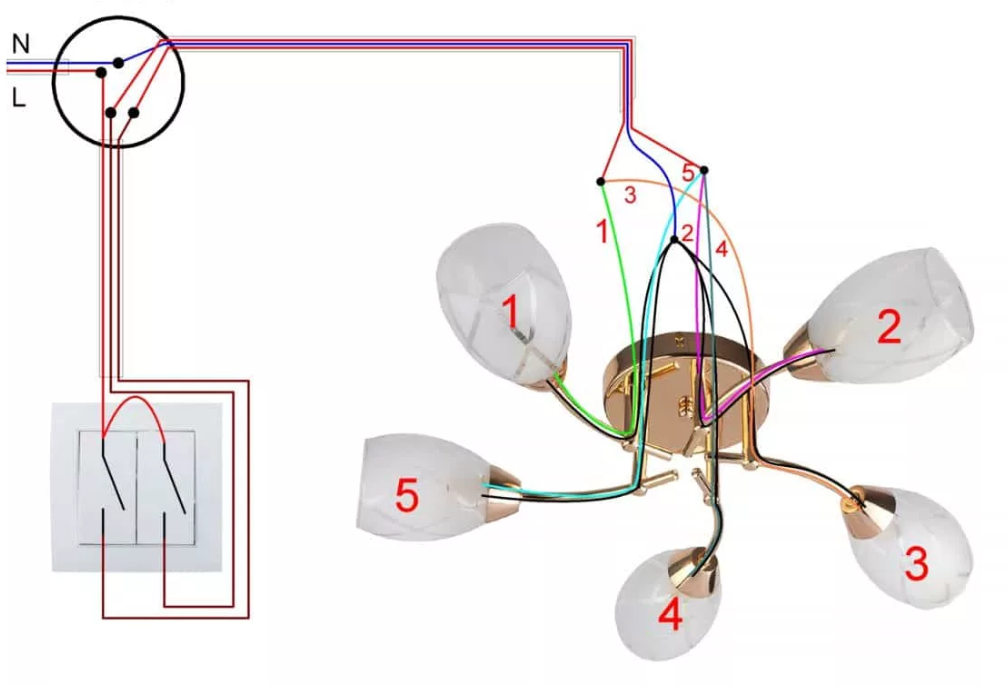

Как подключить люстру на 3 лампочки к двойному выключателю

В первую очередь соединяем в одну кучу все синие выводы — это будет общий ноль люстры, который будет подключаться к потолочному нулю N. В этом случае у вас будет светиться только половина люстры.
Перед работой индикаторную отвертку необходимо проверить.
Для определения общего провода используется отвертка-индикатор.
Значит, включать или выключать можно будет только все лампы на люстре одновременно.
Не путайте его с проходными переключателями, которые играют другие роли. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения.
Придется обесточивать помещение полностью, разбирать выключатель. В случае необходимости их можно поменять местами.
Схема подключения люстры с двойным выключателем на 4 лампочки В классическом варианте рассматривается люстра с четырьмя лампочками, двухклавишный выключатель и три провода, выходящие из отверстия в перекрытии. Кроме того, в их монтажной схеме есть три контакта: общий вывод к фазовому проводу или напрямую к люстре; пара вспомогательных контактов для соединения выключателей между собой.
Схема подключения одноклавишного выключателя

Подготовка к подключению

Монтаж люстры на потолок начинается с подготовительных мероприятий. Первым делом осматривают прибор, выясняют, какое количество проводов у него имеется. Далее определяют число кабелей, торчащих из потолка – это даст информацию о типе сети в доме или квартире.

Как правило, в старом жилом фонде электрическая сеть представлена двумя проводами: фазой и нолём. Если проводилась полная замена проводки, либо жилье было построено недавно, присутствует третий кабель – заземление. Схема проводки может быть и другой, когда один кабель включает несколько фаз, ноль и заземление. В такой сети возможна установка самых разнообразных приборов с множеством комбинаций проводов и работой в нескольких режимах.

Поиск ноля и фазы

Замена или первичное подключение люстры невозможна без точного определения фазы (L) и ноля (N). Это особенно проблематично, если все кабели имеют один цвет – черный, синий, коричневый. Самый распространённый вариант – выход из потолка кабеля с 2-мя проводниками.

Для поиска ноля и фазы при любом количестве проводов используют тестер (мультиметр, индикаторную отвёртку, индикатор фазы). «Прозвонку» делают в таком порядке:

• переводят клавишу выключателя на положение «включено»;
• следят, чтобы автомат на входе в жилье тоже был включен;
• ставят тестер в режим «вольты», выбирают шкалу «более 220В»;
• щупами прибора касаются каждого провода в отдельности, строго исключая контакт руки с оголённым концом;
• внимательно смотрят на светодиодную лампочку прибора: она загорается на фазе, остаётся в неизменном состоянии на ноле;
• если провода одного цвета, для обозначения наклеивают на них стикеры из изоленты, либо наносят мазок маркером, краской.

Когда конец кабеля не является оголённым, придётся предварительно зачистить его от изоляции. Это делается строго при выключенном автомате в отсутствие напряжения в сети! После удаления изолирующего покрытия на 5-8 мм концы проводников разводят в разные стороны, чтобы исключить замыкание. Автомат вновь включают, проводят поиск ноля и фазы в стандартном порядке.

Заземление

Жила заземления, окрашенная в зеленовато-жёлтый цвет.

Кабель с 3 проводами или более – это современный вид проводки, дополнительно включающей заземление. Обычно его можно увидеть в новых домах, либо там, где была сделана полная реставрация сети.

По стандарту жила заземления окрашена в зеленовато-жёлтый цвет. Если люстра не содержит заземляющего проводника, то потолочный тоже останется незадействованным. Ещё до начала основных работ его тщательно обматывают изолентой и подгибают.

Важные напоминания

Чтобы исключить критические ошибки, необходимо:

• Всегда отключать перед работой электропитание. Причем делать это нужно на общем распределительном щитке, обесточивая весь дом (квартиру). Использовать для этого только выключатель крайне не рекомендуется.
• Все инструменты должны быть исправными и с хорошо изолированными ручками.
• Особо внимательно нужно следить, чтобы при разделении проводов на группы, фазная жила не попала к нулевой скрутке.
• Лучше использовать специальные контактные колодки. Если их нет, то хорошо изолировать все соединения, чтобы исключить короткое замыкание.
• Необходимо запомнить, что ноль к выключателю не подводится. Для создания размыкающего контакта используется только фазный провод.
• Если все применяемые жилы одного цвета, их обязательно прозванивают и маркируют.

Видео описание

Видео продемонстрирует, как подключить люстру к двойному выключателю:

Коротко о главном

В подключении люстры к двухклавишному выключателю нет ничего сложного для любого домашнего мастера. Чтобы разделить источники света на два отдельных блока, необходимо правильно сгруппировать фазные провода на светильнике. При этом все нулевые жилы собираются вместе и подключаются не к выключателю, а напрямую к распределительной коробке.

Выбранные варианты группировки лампочек в люстре соединяют только со своим проводом, идущим от выключателя. А из последнего должно выходить две активные фазы. Причем каждая должна регулироваться только своей клавишей. При этом, если активировать обе контактные пластины, люстра должна загореться в полном объеме. А при замыкании только одной клавиши – зажигается определенная группа лампочек.

Если от выключателя отходит только один фазный провод, то для включения отдельных групп ламп придется добавлять провода. Обойтись без этого можно только если выбрать люстру с пультом управления. Встроенный в неё блок управления запитывается от одного провода и позволяет отдельно включать различное количество ламп.

Чтобы выбрать люстры для любых способов подключения, загляните в онлайн-гипермаркет lustrof.ru – здесь знают про освещение все… и ещё чуть-чуть ))

Как подключить люстру на 3 лампочки к двойному выключателю

В каждом плафоне трехрожковой люстры имеется патрон для вкручивания лампочки с двумя контактами – под фазу и ноль. Фазные провода окрашиваются в разные цвета, а нулевой чаще всего бывает синего цвета.

Подключение люстры выполняется так же, как и с двумя лампочками, только одна из клавиш включает один светильник, а другая – сразу два рожка. При желании назначение клавиш можно поменять. В случае одновременного включения – загораются сразу все лампочки.

Чтобы добиться нужного результата, все действия следует выполнять по определенной схеме. Как обычно, нулевые провода с каждого патрона объединяются в центре, а фазные проводники оказываются разделенными на две группы. Провода люстры соединяются с потолочными проводниками при отключенном напряжении. Подключение заземления выполняется при наличии соответствующих проводов.

Подключение люстры к одноклавишному выключателю

Если установлен одноклавишный выключатель, и на потолочном светильнике два контакта (не считая заземления), то подключение производится просто: фазу с потолка соединяем с фазной клеммой, ноль приходящий с потолка соединяем с нулевой клеммой. Где фаза, а где ноль на люстре всегда можно посмотреть в инструкции по монтажу к осветительному прибору. Соединения производим с помощью быстрозажимных клеммников. Также можно использовать и скрутку, но её необходимо пропаять и заизолировать, что не очень будет удобно делать на высоте потолка и со светильником в руках.

Но что делать, если схема не собрана, и провода выглядят примерно так:

Разобранная схема люстры

Тут можно заметить, что от каждого рожка в люстре приходят синий и коричневый провод. В таком случае просто объединяем провода по цветам, каждый цвет в свою группу. Соединяем синие жилы с помощью клеммника, оставляя свободную клемму для подключения ноля с потолка. Также соединяем коричневые провода.

Соединение проводов одного цвета в группу с помощью Wago

Чем удобны быстрозажимные клеммники? Тем, что позволяют производить соединение быстро. При этом они сразу и изолируют место соединения — изоленты не потребуется. При необходимости можно легко отключить светильник, в отличие от скрутки, например

Также может возникнуть ситуация, что источник света не предназначен для работы с двойным выключателем, а установлен одинарный выключатель. Как тогда можно подключить люстру с 3 проводами? Тут потребуется либо переработка схемы, либо перемонтаж электропроводки. Последнее опускаем сразу и разберемся, что можно сделать с люстрой.

Если источник света, например, имеет пять рожков, и допустим, фазные проводники с двух плафонов объединены в одну группу, а с остальных плафонов во вторую, то схема её выглядит примерно так:

Схема люстры на 2 выключателя

В таком случае нужно просто объединить линии L1 и L2 в одну цепь с помощью перемычки, и подключить к этой цепи фазу с потолка.

Схема подключения люстры с одноклавишным выключателем будет выглядеть так:

Схема подключения люстры к одноклавишному выключателю

Все концы с каждого патрона соединяются и к ним подключаются соответствующие провода с потолка. К фазным — фазные, к нулевым – нулевые. Если вдруг непонятна электрическая схема, то можно, для понимания, воспользоваться схемой визуальной.

Визуальная схема подключения люстры к одноклавишному выключателю

Основные выводы

Произвести подключение люстры или потолочного светильника можно только, внимательно ознакомившись с основами электротехники и требованиями по безопасности.

1. Все работы должны проводиться только при отключенном на электрощите автомате.
2. Весь инструментарий необходимо подготовить еще до начала работ. Ручки должны быть изолированными.
3. В случае отсутствия маркировки можно произвести позвонку контактов с помощью индикаторной отвертки или вольтметра.
4. При группировке проводов необходимо объединять их в группы по «фазам» и «нулевкам».
5. Скручивая контакты прибора и домовой проводки, следует использовать клеммы или самостоятельно заизолировать места соединений.
6. Во всех новых домах присутствуют кабели заземления, которые необходимо соединять с их аналогами в приборах или при неиспользовании изолировать.

Основные правила подключения осветительных приборов распространяются на все конструкции: от самых простых до сложных. Зная схему, справиться с этой работой может даже начинающий мастер.

Предыдущая

Люстры4 простых шага, как самому поменять люстру на натяжном потолке

Следующая

ЛюстрыОсобенности замены люстры
