Как подключить пятирожковую люстру с тремя проводами

Что делать, если тип выключателя или люстры не соответствует требуемому

Может случиться так, что старая люстра имела несколько групп ламп и включалась от двухклавишного выключателя, а после ремонта было принято решение установить обычную однорожковую. Или наоборот, вместо простой люстры установили многорожковую. Как правильно подсоединить светильник?

Количество клавиш больше, чем проводников в люстре

Если от двойного выключателя (и из потолка, соответственно, к люстре) выходит больше проводов, чем необходимо для подключения люстры (наиболее часто – четыре, один из которых заземляющий), то самый радикальный способ – заменить выключатель, а часть проводов оставить свободными.

А можно подключить простую люстру к двойному выключателю. Можно объединить провода, идущие от разных клавиш выключателя. Соединение можно выполнить на потолке перед колодкой подключения люстры или в самом выключателе (в этом случае второй провод к люстре нужно оставить свободным). Тогда люстра будет включаться любой клавишей, а для выключения нужно, чтобы все клавиши были в выключенном положении.

Как подключить люстру к двухклавишному выключателю

Количество клавиш меньше, чем проводников в люстре

Если не ремонтировать проводку, то подключить люстру на два рожка и более к двум проводам возможно только одним вариантом – путем объединения всех раздельных групп ламп в одну.

В крайнем случае, если допускает проводка, можно использовать два выключателя.

Совсем другая ситуация при подключении современной люстры с пультом дистанционного управления. Вне зависимости от количества групп лампочек подсоединение люстры к выключателю осуществляется проводкой с двумя проводами, а коммутация различных групп ламп производится блоком управления, размещенным в светильнике.

Ошибки при подключении и методы их устранения

В последнее время довольно часто при установке электрических проводов внутренней проводки в новостройках проводится прокладка кабеля с использованием дополнительного кабеля защитного заземления. Для этого используется дополнительный кабель с желто-зеленой маркировкой по изоляции металлической жилы (Вариант 2). Включение этого провода вместо нуля или фазы при включении схемы подключения двухклавишного выключателя в сеть не позволяет замкнуть цепь и зажечь люстру.

Отсутствие напряжения при включении люстры на одном или на всех линиях цепей говорит о неправильном подключении нуля или отсутствии напряжения на выключателе. Проверка наличия напряжения проводится с помощью индикатора на входном разъеме, при включении переключателя наличие напряжения проверяется и на выходном контакте выключателя.
Неполадки работы установленного светильника в виде отсутствия включения ламп одной или обеих ветвей для пятирожковой люстры требуют отключения схемы снятия всех подключенных приборов и проверки работоспособности выключателя, люстры и целостности проводов и только после этого проведения подключения заново.

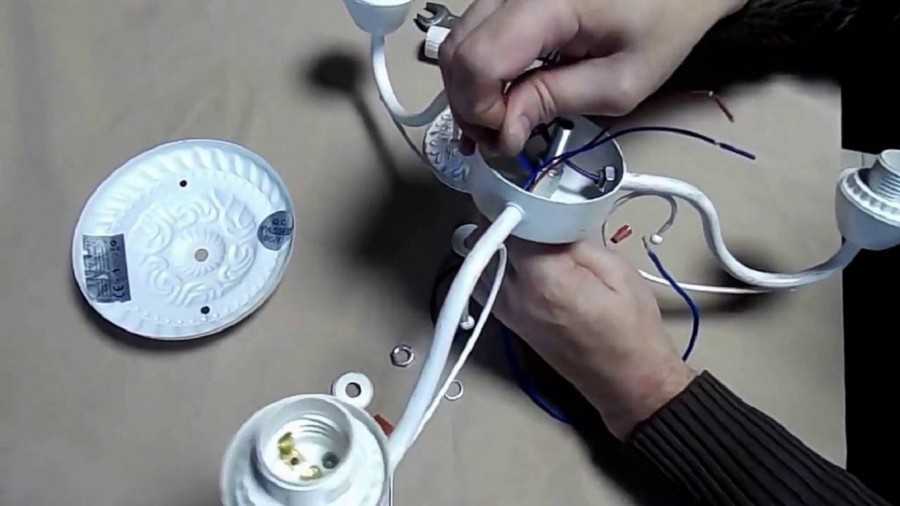

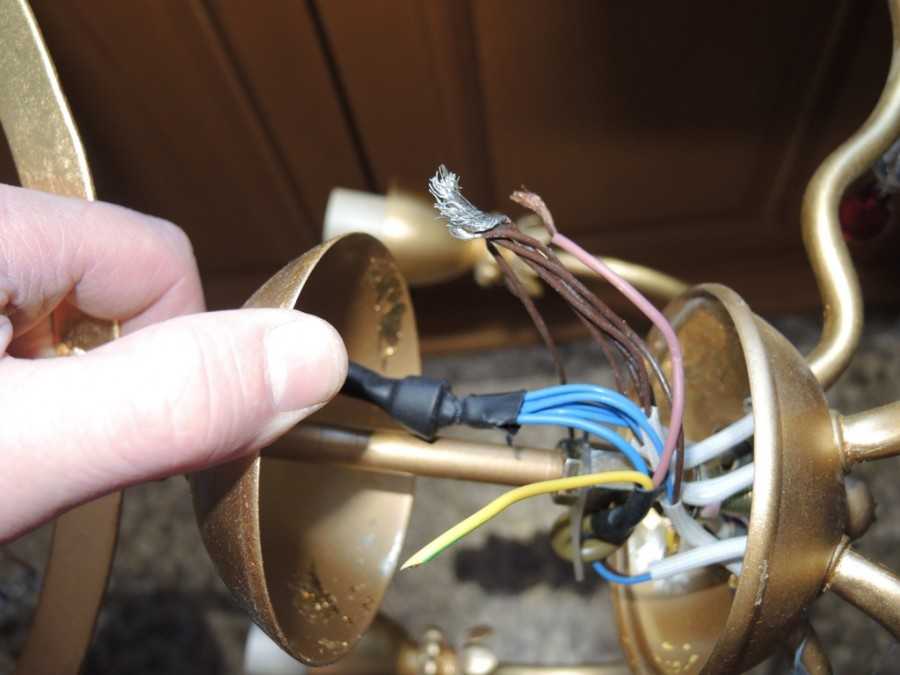

Сборка механической части и крепление рожков

Данная фото-инструкция, как собрать люстру, начинается с соединения корпуса светильника с декоративной тарелкой. Эти элементы образуют каркас изделия, к которому крепится всё остальное. Назначение тарелки заключается в маскировке проводки, подводимой к люстре, а также отверстие для крепления устройства в натяжном потолке.

Следующим этапом станет крепление рожков. Для этого на корпусе надо открутить декоративную гайку, а после снять декоративную крышку. С каждого рожка снимается гайка и шайба, которые снова прикручиваются, как только деталь займёт своё место в пазе корпуса.

Когда все рожки оказались на позициях, необходимо проверить идентичность расстояния относительно всех элементов. При необходимости есть смысл внести коррективы. Это принцип, как правильно собрать люстру с тремя рожками, применим и к другим типам светильников.

Подготовка: прозвонка и определение фаз на потолке

Тем, кто хоть немного значком с электросетями это не понадобится, остальным будет полезно. Человеку, не имеющему постоянно дела с электричеством ориентироваться бывает сложно. Чтобы не путаться, расскажем все по порядку: как найти в проводах на потолке фазу (или фазы) и ноль, что делать с заземлением. А потом, как целую кучу проводов на люстре, соединить с теми, что торчат наверху. В результате подключение люстры своими руками будет для вас простой задачей.

Провод заземления

Если проводка уже сделана, на потолке торчат два, три или четыре провода. Один из них — точно «ноль», остальные — фаза, еще может быть заземление.

Провод заземления есть в домах новой постройки или недавно отреставрированных

Провод заземления есть далеко не всегда, только в домах новой постройки или после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на вашей люстре его нет, оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

Ищем фазы и ноль

С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Прозвонка проводов на потолке темтером

Как прозвонить и определить провода тестером показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.

Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

Использование индикаторной отвертки для поиска фазы

Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.

О правилах и способах соединения проводов в распределительной коробке читайте тут.

Установка люстры на кронштейн

Сейчас производят люстры нового формата для более улучшенных условий жилья и их установка занимает много времени и сил. Чаще всего, у них в наборе имеется дополнительный комплект оборудования.

Но в некоторых старых домах еще сохранился метод установки освещения на специальном крюке. Для работы вам понадобятся инструменты – дрель и перфоратор.

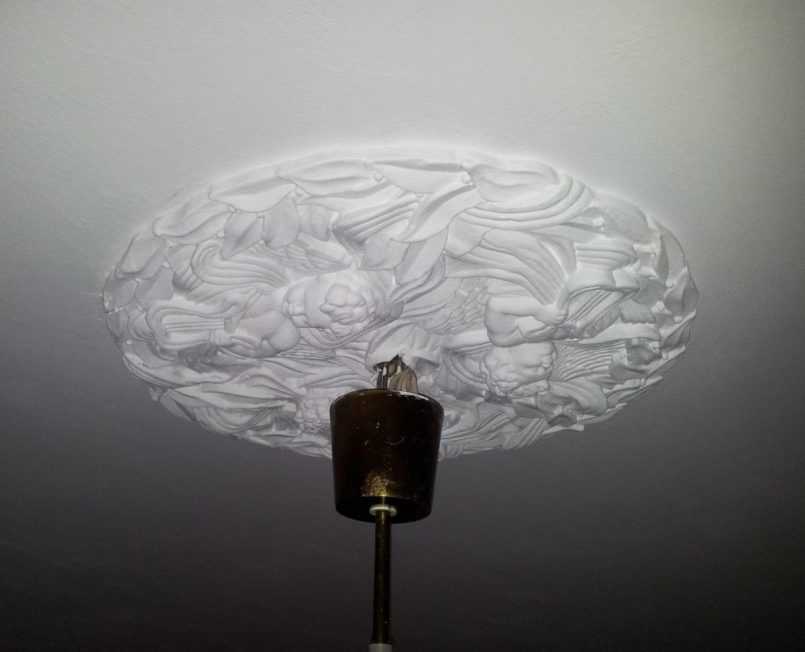

Производители советуют закреплять люстры на анкер. Анкерные крепления славятся своей надежностью, хорошим качеством.

У светильника есть специальное кольцо, которое крепится на крюк. Различные торчащие провода закрываются, так называемой, чашкой.

На некоторых люстрах это кольцо отсутствует, особенно у одноламповых. Это вызывает небольшие трудности. Чтобы устранить проблему, делали крепкий узел на шнуре.

Образовавшаяся петля надевалась на кронштейн. Такой способ нельзя назвать безопасным, но он довольно практичный.

Коротко о главном

Установка люстры на потолке дома или квартиры осуществляется чаще всего с помощью крючка или планки.

При этом очень важно учитывать качество потолочного перекрытия и вес осветительного прибора. Процесс установки светильника делится на подготовку электросети и подготовку люстры, а также коммутационные и монтажные работы

Процесс установки светильника делится на подготовку электросети и подготовку люстры, а также коммутационные и монтажные работы.

Во время подключения очень важно выполнять все правила техники безопасности при работе с электричеством, своевременно обесточивая сеть. По окончании монтажа обязательно проводить тестирование наличия нежелательных пробивов тока или возможных замыканий

По окончании монтажа обязательно проводить тестирование наличия нежелательных пробивов тока или возможных замыканий.

Способы крепления люстры

Основные виды:

•  более старый, самый простой способ — крепление с помощью крюка, на который набрасывается петля;
•  консольный способ. Крепление при помощи кронштейна или специальной пластины;
• с применением крестообразной планки с использованием листа фанеры.

Крепление крюком

Только благодаря ему на деревянном или бетонном потолке надежно крепится массивная люстра. Подвеску обычно закрывает декоративная чаша.

 Крепление можно осуществить следующими способами:

• при помощи цанговой шпильки, за которую затем цепляется крюк. Шпилька может быть заменена саморезом;
• при помощи самых разнообразных анкеров, которые используют главным образом при креплении на гипсокартонном потолке;
• с помощью дюбеля -«бабочки».

Консольное крепление

Для крепления на бетонном потолке можно использовать кронштейны — специальные планки, которые крепятся к каркасу потолка дюбелями или саморезами большой длины.

Крепление»бабочка»- дюбель

 Необходимо провести работы:

• просверлить отверстия, диаметр которых более 8 см.;
• вставить в отверстие «бабочку»- дюбель;
• автоматическое скрытие и фиксация дюбеля.

Крепление крестообразное

Крестообразная планки обычно входит в комплект с люстрой. Основание крепления люстры монтируется на лист фанеры (размеры его учитывают размеры элементов крепления).

Потолок с люстрой содержат по три провода

При таком варианте развития событий, возможен вариант, что светильник и электрическая сеть квартиры, выполнены по современным стандартам. Применяется схема подачи электропитания с защитным нулем. Тогда можно соединить через клеммную колодку совпадающие по цвету жилы. Но лучше произвести дополнительную проверку, в электрической сети, внутри люстры. Дальнейшие действия проводите, согласно инструкции для двух проводов.

Другой вариант компоновки, двухклавишный выключатель двухконтурной люстры. С его помощь можно изменить силу освещения комнаты. Включая малую или большую группу лампочек или всю люстру целиком.

Все провода должны иметь разные цвета и промаркированы, согласно существующих стандартов (L1 – первая фаза, L2 – вторая, N – ноль).

В российских реалиях, условие выполняется редко, поэтому желательно подстраховаться:

1. Необходимо выяснить, какой провод для чего нужен;
2. Фазный и нулевой провода маркируются;
3. Напряжение питания отключается, еще раз проверяется индикаторной отверткой его отсутствие;
4. Проверяются группы контуров осветительного прибора, по фазным жилам;
5. Проверяется подведение нулевого провода к каждому из рожков. Он подсоединяется к выводу из потолка;
6. Последними подключаются фазные жилы, объединенные группами;
7. Подается напряжение и проверяется работы люстры.

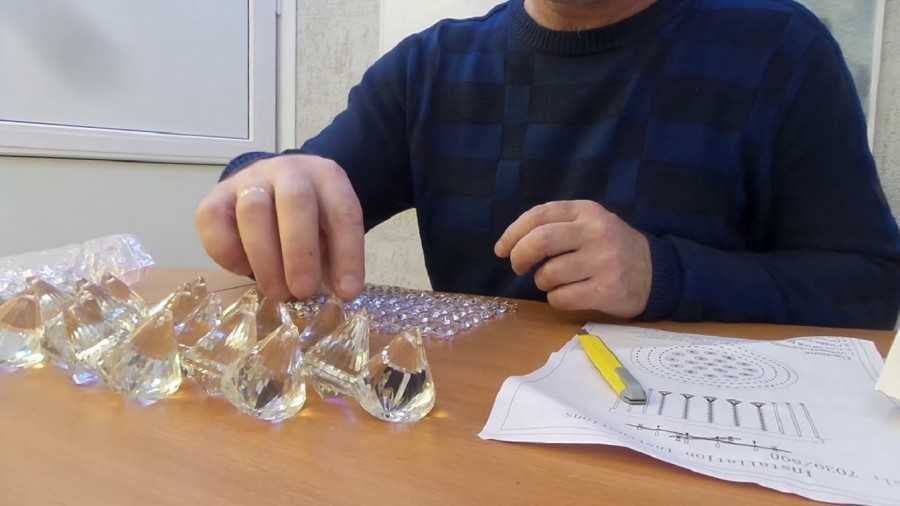

Проверка комплекта

На первый взгляд, содержимое коробки из-под люстры может показаться грудой деталей, мало чем связанных между собой. Тем не менее основные компоненты любой люстры приблизительно одинаковы, что упрощает процесс монтажа.

При вскрытии упаковки стоит соблюсти предельную аккуратность, так как есть риск случайно повредить хрупкие её части. В комплект обязательно входят следующие элементы:

• плафоны;
• рожки;
• корпус;
• клеммники;
• провода;
• крепёжные элементы.

Обязательной составляющей процесса будет проверка наличия всех необходимых деталей. В упаковке обязательно будет находиться документ, содержащий опись всех необходимых для сборки светильника частей. Это позволит избежать недоразумений, возникших по причине недостающей из-за заводского брака детали.

Поиск нуля

Любое подключение люстры начинается с поиска общего провода – нулевого. Он будет подключен к сети всегда, в то время как фазы предназначаются для замыкания и размыкания электрической цепи. Поиск нуля не составлял труда, если бы при устройстве проводки электрики соблюдали цветовую зависимость. Но поскольку это не так, придется воспользоваться индикаторной отверткой или мультиметром.

Если из потолка выходит пара проводов:

1. Замкните фазу выключателем;
2. Дотроньтесь индикаторной отверткой до каждого оголенного кончика проводов, идущих из отверстия в потолке;
3. Тот провод, при соприкосновении с которой диодная лампочка на отвертке загорелась, является фазой. Пометьте его латинской буквой L;
4. Другой провод – общий, его нужно обозначить буквой N.

Если из потолка выходит тройной кабель, то найти ноль можно тремя способами:

• С помощью индикаторной отвертки (не самый достоверный метод, так как работает только в правильно сооруженной проводке);
• С помощью мультиметра (надежный метод, но требует наличие тестера);
• Путем разборки выключателя при предварительном обесточивании квартиры (надежно, но муторно).

Как искать ноль с помощью индикаторной отвертки вы уже знаете

Неважно, сколько проводов выглядывает из потолка, только ноль не покажет наличие напряжения. Но если проводка сооружена с нарушением правил, то помеченный нулем провод может оказаться фазой

Чтобы проверить правильность, достаточно при отключенном выключателе попарно коснуться щупами мультиметра всех проводков. Если нигде напряжения не обнаружено, то результат, показанный отверткой с индикатором достоверный.

В случае неправильно сооруженной проводки воспользуйтесь тестером для поиска нуля:

1. Поставьте режим измерения переменного напряжения на мультиметре;
2. Одну клавишу выключателя включите, а другую – отключите;
3. Коснитесь щупами каждой пары из тех, что можно составить из тройной выборки;
4. Отогните в сторону два кабеля, между которыми мультиметр обозначил напряжение. Нулевой будет среди них;
5. Переключите клавиши выключателя в обратном порядке. Та, что была включена, должна стать отключенной, и наоборот;
6. Проверьте, пропало ли напряжение между двумя отогнутыми проводами? Если да, то вы все правильно сделали;
7. Теперь одним щупом коснитесь третьего, отдельного провода, а другим – одного из тех, что находятся в отогнутой паре;
8. Если напряжение возникло, то этот провод из пары и есть ноль. Если нет, то переставьте щуп от первого провода в паре ко второму;
9. Если напряжение появилось между отклоненным и вторым в паре проводами, то этот второй в паре и есть ноль.

Последний способ, разбор коробки выключателя, начинается с обесточивания квартиры путем перевода соответствующего рубильника в щитке в положение «выключено». Разобрав выключатель, вы увидите три провода. Два из них подводятся клавишам, а третий – напрямую идет к потолку. Это и есть нуль.

Удлинение проводов при подключении люстры

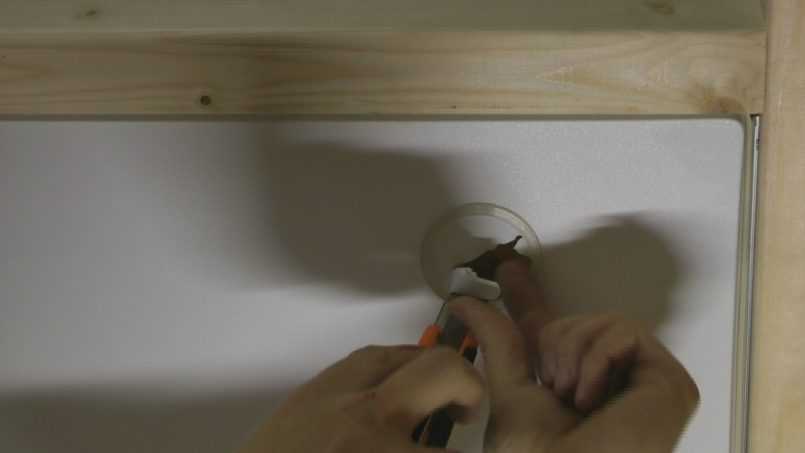

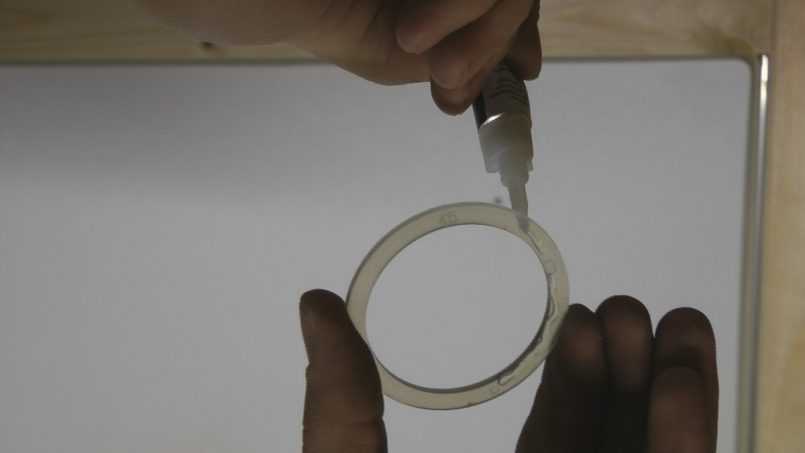

Поскольку натяжные потолки стали распространенным явлением в современных квартирах, соответственно появилась потребность дополнительных манипуляций в области установки люстр. Натяжные потолки являются удобным вариантом в ремонте квартиры, поскольку не изнашиваются, имеют всегда презентабельный вид, имеют весьма бюджетную цену и обширный цветовой выбор. Из-за того, что натяжные потолки – это дополнительные потолки, которые устанавливаются на расстоянии около 10 см от основного, то провод от люстры должен быть значительно длиннее, а это ведет к дополнительным трудностям. В данном случае можно прибегнуть к наращиванию провода.

Для того чтобы нарастить или удлинить провод для люстры, сначала нужно найти место сращивания проводов. Также нужно принимать к сведенью тот факт, что после установки люстры нельзя будет ее поменять без демонтажа всего потолка, потому стоит быть особенно бдительным в процессе установки. Однако и соединять провода в сложных и труднодосягаемых местах, который зачастую осуществляют с помощью клемменной колодки – не самый лучший и надежный способ соединения проводов, так как сами винты со временем ослабевают и требуют ремонта.

Можно рассмотреть вариант соединения алюминиевых проводов. Чтобы соединить перебитые в стене провода, лучше консультировать с электриком. Зачастую удлинение проводов в натяжных потолках происходит неразъемной заклепкой или резьбовым методом.

Одноклавишный выключатель – 1 люстра

Перед началом работ следует определить, где какой провод. Хорошо, если использовалась современная проводка с цветовым различием жил. На начальном этапе интересует только «земля».

Если электромонтажники ничего не напутали, то провод заземления будет иметь желто-зеленую оплетку.

А вот с фазой и нолем придется разбираться самостоятельно и для этого потребуется лишь индикаторная отвертка, но при этом следует соблюдать все меры предосторожности, поскольку проверка делается в проводке, находящейся под напряжением. Поэтому перед подачей напряжения следует удостовериться, что концы проводов разведены в разные стороны и не касаются друг друга

Поэтому перед подачей напряжения следует удостовериться, что концы проводов разведены в разные стороны и не касаются друг друга.

И только после этого можно подавать напряжение (также нужно перевести выключатель в положение «вкл»).

Читайте по теме — чем опасна алюминиевая проводка.

После касаемся жалом индикаторной отвертки концов проводки, загоревшаяся контрольная лампочка при касании будет указывать, что жила – фазная, а значит, вторая – ноль.

Если имеется три жилы на выводе, и непонятно какой из них ноль и «земля», для определения можно воспользоваться контрольной лампочкой (к обычной лампе 220 через патрон подсоединяем двухжильный провод). После выявляем фазу индикаторной отверткой.

А далее подключаем лампочку к фазному проводу и одному из двух остальных.

Если лампа после подачи напряжения загорелась, то второй провод будет нолем (если не загорелась – к контрольке подключена «земля»). Для достоверности следует провода поменять местами.

Как подключить лампочку к выключателю

После определения, где какая жила, остается только их подключить в соответствующие выводы клеммной колодки люстры, а затем ее закрепить на крючке потолка. В общем, все проще простого.

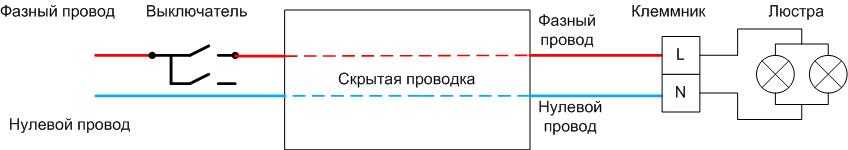

Схема подключения люстры к двум выводам такая:

Если же схема – трехпроводная, то подключение делается так:

Теперь предположим, что люстра – двухрожковая и подключить ее нужно к одноклавишному выключателю.

Каждый рожок – это ветка и от него должно идти два провода (фаза и ноль), «земля» же соединяется с корпусом, поэтому к ветвям она не идет.

Предположим, что с каждого рожка идет синий и коричневый провода.

Чтобы подключить люстру необходимо разделить провода рожков по цвету и скрутить их между собой (сине отдельно от коричневых).

Затем соединяем их с линией питания, причем не важно, провода какого цвета будут фазными и нулевыми. К примеру, скрутку коричневых проводов через колодку соединяем с фазной жилой, а синюю – с нолем

К примеру, скрутку коричневых проводов через колодку соединяем с фазной жилой, а синюю – с нолем.

Затем все изолируем и проверяем работоспособность. Здесь отметим, что при таком подключении, сколько бы не было лампочек в люстре, при включении гореть они будут все.

Бывает так, что третий провод в люстре или проводке – лишний (в осветительном приборе или питающей линии «земля» не предусмотрена).

В случае с люстрой этот вывод просто игнорируем (на работоспособности это никак не скажется), а вот заземляющую жилу проводки нужно будет заизолировать.

В целом – это общая схема подключения люстры и она идентичная для всех, но при этом есть некоторые нюансы, которые будут указаны ниже.

Немного о соединения проводов. Для этого можно использовать как клеммные колодки, так и обычную скрутку с последующей изоляцией защитными колпачками.

В каждом из способов соединения есть свои достоинства и недостатки.

Клеммы более удобны для монтажа, но не всегда есть возможность ее установить.

Скрутка же более компактна по размерам, ноне всегда удается качественно скрутить провода.

Читайте по теме: Соединения проводки, как правильно скручивать провода.

Как повесить ЛЮСТРУ новичку БЕЗ ОПЫТА

Схема соединения в зависимости от количества проводов

В зависимости от выполненной ранее проводки, из потолка могут выходить от 2 до 4 проводов. Схема соединения при этом может быть различной.

2 провода

Самый простой вариант. Такая схема предполагает:

• одноклавишный выключатель (или двойной задействован в качестве одинарного);
• отсутствие проводника PE.

Схема подключения светильника к двум проводам.

Для подключения люстры надо убедиться, что выключатель разрывает фазный проводник, а также найти фазный провод на потолке. Но это делать необязательно по упомянутым причинам. В этом случае даже если применяется многорожковая люстра, управлять всеми лампочками можно только одновременно. Если светильник содержит несколько осветительных элементов и провода от них не выведены на клеммник, их надо соединить: фазные проводники к фазным, нулевые к нулевым. Соединить провода можно скруткой с последующей пропайкой, винтовыми или зажимными клеммами.

Схема и пример соединения проводов в люстре для подключения к двум проводам.

3 провода

В случае с 3 проводами может быть два варианта схемы.

Способ №1

В системах TN-S или TN-C-S присутствует проводник PE. В этом случае схема почти не отличается от предыдущей, за исключением заземляющего провода.

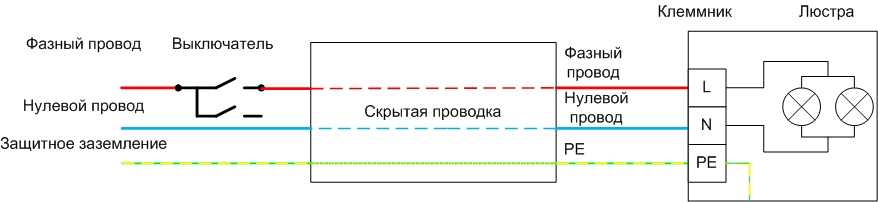

Схема подключения светильника к трем проводам в системе с защитным заземлением.

Определить назначение провода можно по цветовой маркировке. Если ее нет, то фазный провод находится с помощью индикаторной отвертки (это надо сделать даже при наличии разноцветной изоляции). Отличить нулевой проводник от защитного с помощью отвертки не получится, мультиметр также малополезен – оба эти провода гальванически соединены между собой. Единственный выход – прозвонить проводники от места, где их можно идентифицировать до выхода из потолка.

Способ №2

В системе без защитного заземления (TN-C) три проводника, скорее всего, предполагают наличие двухклавишного выключателя.

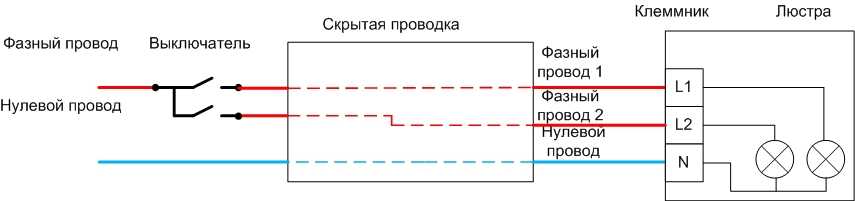

Схема подключения светильника к трем проводам в системе TN-C.

Проводники N элементов многорожковой люстры соединяются между собой, фазные делятся на две связки, которыми можно управлять отдельно.

Схема группировки ламп в люстре.

4 провода

Если из перекрытия выходит 4 провода, то схема подключения многорожковой люстры предполагает:

• двухклавишный выключатель;
• наличие защитного проводника.

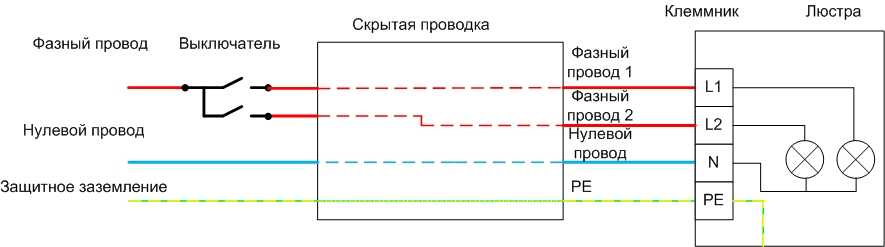

Схема подключения светильника к четырем проводам.

В остальном отличий от предыдущего варианта нет, и группировать лампы внутри светильника можно точно так же.

Возможен довольно редкий вариант, что четыре провода означают наличие трехклавишного выключателя, но это не намного сложнее варианта с двойником, отдельно рассматривать его нерационально.

Пошаговая инструкция: Как подключить светильник к тройному выключателю

Сборка и монтаж новой люстры

Люстра, которую мы хотим повесить:

Это вид сзади, точнее сверху. Важная часть – кронштейн, который будем крепить к потолку в первую очередь.

Важно – чтобы потом не мучиться долго на высоте, перед установкой кронштейна для крепления люстры болты тщательно затягиваем, выверяем по длине (для этого используются гайки и шайбы) и по расстоянию между ними. Учесть надо то, что потолок может быть кривым, а длина закручивания декоративных гаек ограничена

Теперь подошла самая брутальная часть проекта – надо проделать два отверстия в потолочной плите, для этого используем сперва карандаш, затем перфоратор. Дюбеля, саморезы – и кронштейн установлен.

Старый крючок загибаем, или обламываем. На фото видно, что потолок в этом месте кривой, поэтому если бы я тянул саморезы посильнее, крепежные болты бы раздвинулись, и я бы потом не смог посадить на них люстру.

Маркировка проводов

Для облегчения прозвонки проводов и исключения ошибок применяется цветная маркировка изоляции проводников в кабеле. Общепринятым стандартом является маркировка заземляющего проводника желтым цветом с зеленой полосой.

Никогда нельзя использовать проводник с такой расцветкой для подключения устройств! Этот проводник применяется только для заземления.

Для нулевого (нейтрального) проводника применяются жилы с синей или голубой расцветкой. Фазные проводники могут иметь различные цвета, кроме перечисленных.

Цветовая маркировка жил кабеля

Проблемы возникают при работах в домах со старой проводкой. Когда-то изоляцию проводов делали одинаковой для всех жил, поэтому перед началом работ необходимо выполнить прозвонку проводов.

Частые ошибки

Зачастую неопытные электрики опускают к выключателю вместе с фазным проводником нулевой, а потом задают вопросы, куда его подключить. На самом деле нулевой провод к выключателю тянуть не надо. И уж тем более не надо его разрывать коммутационным элементом. Он должен идти через коробку транзитом, прокладываться параллельно с земляным проводником.

Другая распространенная ошибка при подключении двойного выключателя– подключение фазной жилы не к общей для двух контактных групп клемме, а к одной из отходящих. В этом случае будет гореть только одна группа ламп. Эту ошибку легко заметить и исправить.

Остальные ошибки, приводящие к неработоспособности схемы освещения, в большинстве случаев происходят из-за невнимательности, и связаны с неверным соединением электрических проводов. Для исключения таких проблем надо почаще сверяться со схемой (особенно при отсутствии опыта).

В остальном подключение люстры при знании минимальных основ электротехники проблем вызвать не должно.

Практические советы и рекомендации

Практическая работа по установке как светильников, так и переключателей, розеток и прочей электрической фурнитуры правильно может быть проведена только с использованием инструмента, предназначенного для электромонтажных работ.

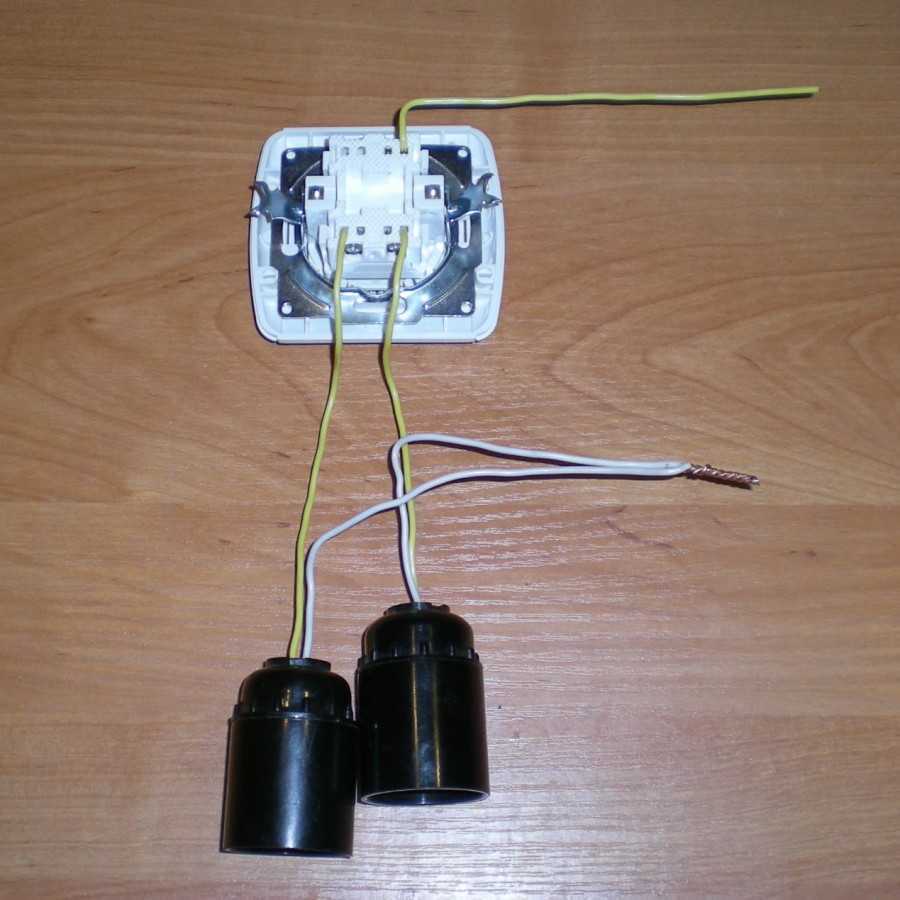

Попрактиковаться в сборке схемы включения прибора с 2 и более лампами для двухклавишного выключателя можно с использование нескольких отрезков провода, и подключения собранной схемы к обычной розетке.

Зачистка алюминиевых проводов при использовании обычной клеммной колодки должна быть около 4-5 мм, этого вполне достаточно для зажима винтом переходника. Скрутка медных проводов дополнительно прижимается пассатижами, а в идеале должна пропаиваться.

Как подключить люстру на 3 лампочки к двойному выключателю

В каждом плафоне трехрожковой люстры имеется патрон для вкручивания лампочки с двумя контактами – под фазу и ноль. Фазные провода окрашиваются в разные цвета, а нулевой чаще всего бывает синего цвета.

Подключение люстры выполняется так же, как и с двумя лампочками, только одна из клавиш включает один светильник, а другая – сразу два рожка. При желании назначение клавиш можно поменять. В случае одновременного включения – загораются сразу все лампочки.

Чтобы добиться нужного результата, все действия следует выполнять по определенной схеме. Как обычно, нулевые провода с каждого патрона объединяются в центре, а фазные проводники оказываются разделенными на две группы. Провода люстры соединяются с потолочными проводниками при отключенном напряжении. Подключение заземления выполняется при наличии соответствующих проводов.

Подключение люстры

Какова бы ни была люстра, принцип подключения для таких осветительных приборов практически одинаков. И он достаточно прост

Причем, не важно — требуется подключить люстру к одиночному выключателю или к двойному. Монтаж, конечно, отличается, но и то, и другое несложно

Итак, любая лампочка горит, если к ней подведены два обязательных провода:

• фазный;
• и нулевой.

Перед началом подключительных мероприятий следует убедиться, что электромонтажники, которые вели монтаж проводки, изначально правильно расцветили провода:

• рабочий ноль-проводник должен быть синим или голубым;
• защитный ноль-проводник — желто-зеленым.

Тут все просто: если при прикосновении к проводу датчик индикатора загорелся, значит это фаза, нет — ноль. Перед процедурой индикатор отвертки можно проверить на любом объекте под напряжением — в розетке или этажном щитке, например.

От потолка провода могут идти по-разному:

1. Два проводника — нулевой и фазный. Значит, включать или выключать можно будет только все лампы на люстре одновременно.
2. Три проводника — один нулевой плюс два фазных. Если схема такова, то есть возможность (при наличии двухклавишного выключателя) распределить ламповое включение ступенчато, когда загораться и гаснуть будут лишь несколько ламп осветительного прибора (по желанию пользователя) или же все лампы сразу.
3. Пара двужильных проводов. Тогда на люстре ламповое включение тоже можно распределять.
4. Три двужильных провода — возможностей для лампового распределения не будет. Третий, желто-зеленый провод — просто защитный ноль-проводник, отвечающий за заземление.

Подсоединение китайской люстры

Китай поставляет недорогие, но с сомнительным качеством люстры. И если ассортимент и дешевизна — восхищают, то качество электросборки желает лучшего. Поэтому перед тем как закрепить светильник на потолке, необходимо сделать проверку, чтобы убедиться, что всё будет исправно работать.

Необходимо выполнить проверку:

1. На целостность изоляции. Когда провод поврежден, либо его заменяем, либо саму люстру.
2. Проверяем каждый рожок — прозваниваем мультиметром. Когда всё исправно, прибор показывает КЗ или бесконечность сопротивления.
3. Скручиваем провода в жгут по принципам, которые рассматривались ранее. Т.е. разбиваем по группам по одинаковому цвету.
4. Подвешиваем люстру и соединяем провода в клеммной коробке.
