Как подключить люстру с тремя проводами

Как подключить люстру к двухклавишному выключателю

Ко мне обращаются с таким вопросом, поэтому расскажу, как подключить люстру к выключателю с 2 клавишами.

В данном случае из потолка должно торчать три провода, а не 2, как в случае выше. При этом выключатель обязательно должен быть с 2 клавишами, и к нему подходит тоже 3 провода. Входной провод – фаза, два других – “выходы” выключателя на питание двух групп люстры.

Например, если вы хотите подключить люстру на 5 лампами к выключателю на 2 клавиши, то после одной клавиши выключателя идёт провод на первые 2 лампы, после другой – на остальные три.

При этом ноль подключен ко всем лампам люстры постоянно.

Итого, три провода, к которым подключаем люстру с 5 лампами: ноль, фаза 1 (после 1-й клавиши), фаза 2 (после 2-й клавиши).

Удачи, и проверяйте всегда провода на наличие фазы!

Подключение люстры к двум проводам

Два провода – значит, выключатель для люстры одноклавишный.

На следующем фото показано, как подключить выводы люстры. Это в случае “жесткий алюминий+мягкая многожильная медь” лучше всего делать через клемники Wago. Схема подключения люстры проста – подключаются фаза и ноль, лампочки параллельно. Желательно фазу подключать на внутренний контакт патрона. Как правило, это коричневый провод.

Подключаем люстру на потолке.

Подключение люстры на потолке

Тут есть одна хитрость. Для комфортного подключения, чтобы не держать тяжелую люстру в руках, используют кусок жесткого провода в качестве временного крепежа. Один конец провода цепляют за кронштейн, другой – за люстру. Люстра висит на временном технологическом креплении, а мы спокойно работаем. В случае с подвесной люстрой этот совет бесполезен – там под рукой штатный крюк. В данном случае люстра очень легкая, я управился и без доп.провода.

Тщательно укладываем провода и клеммники, пространства очень мало. Я развел алюминиевые провода по разные стороны кронштейна.

На данном этапе декоративные гайки должны быть в кармане, чтобы не спускаться за ними.

Люстра установлена

Монтаж люстры завершен. Убеждаемся, что нет никаких щелей и перекосов. Проверяем прочность крепления люстры. Одеваем плафоны. Вкручиваем лампочки.

Монтаж люстры на потолок

Да будет свет!

Определение фазности проводов

Прежде чем подсоединить люстру к электрической сети, необходимо разобраться в том, как устроена проводка в квартире и провода в самой люстре.

Согласно общепринятым нормам, каждый провод имеет изоляцию определенного цвета, обозначающую его назначение:

  • черный, серый или коричневый провод – фаза;
  • синий или голубой провод – ноль;
  • желто-зеленый провод – заземление.

Однако не всегда цветовое решение электропроводки в доме в действительности совпадает с нормами правил. В таком случае, вам на помощь придет мультиметр (тестер) либо индикаторная отвертка для прозвонки сети. Алгоритм определения назначения сетевых проводов следующий.

  1. Перед началом прозвонки необходимо выставить переключатель мультиметра в положение «вольты» и выбрать подходящую шкалу (больше 220 В).
  2. Держа щупы мультиметра за ручки (не прикасаясь к оголенным проводникам), попеременно касайтесь пар проводов.
  3. Если вы прикасаетесь щупами к двум фазным проводам, то изменений на индикаторе мультиметра не будет — две фазы не прозваниваются между собой.
  4. Третий провод, очевидно, является нулевым. В паре с любой из фаз он будет давать показания в 220 В на табло мультиметра.

Определение назначения проводов по цвету

С индикаторной отверткой дела обстоят еще проще. Если при соприкосновении с оголенным проводом лампочка в отвертке загорается – этот проводник фазный, в противном случае – нулевой.

Аналогично, если в сопроводительной документации к люстре нет данных о фазностипроводов и их цветовая маркировка не позволяет определить фазность, вам поможет использование мультиметра. Рассмотрим алгоритм определения назначения проводов осветительного прибора на примере люстры с тремя проводами.

  1. Устанавливаем тестер в режим прозвонки и кратковременно закорачиваем его щупы. Раздающийся при этом звуковой сигнал даст понять, что прибор исправен и предел измерений на нем выбран правильно.
  2. Освобождаем патроны люстры от лампочек. Найти концы нулевого и фазного проводников на патронах не сложно: фазный находится в центре и пружинит, а нулевой – сбоку, при выкручивании лампы он соприкасается с цоколем.
  3. Находим нулевой провод на выходе из люстры. Для этого один щуп мультиметра ставим на нулевой контакт в любом из патронов, а вторым по очереди прикасаемся к выходящим из люстры проводам. При контакте с нулевым проводом на выходе мультиметр издаст соответствующий звуковой сигнал.
  4. Находим фазный провод. По аналогии с предыдущим пунктом, один щуп мультиметра ставим на фазный контакт любого патрона и ищем вторым щупом фазу на выходе вплоть до возникновения звукового сигнала.
  5. Определяем количество контуров в люстре. Один щуп мультиметра фиксируем на выходящем из люстры фазном проводе, а вторым поочередно касаемся фаз каждого из патронов. Если люстра одноконтурная, то мультиметр будет издавать сигнал при контакте с фазами каждого патрона. Отсутствие сигнала на некоторых фазных контактах патронов означает, что они не подсоединены к данному фазному проводу на выходе, то есть люстра имеет два контура.
  6. Подтверждаем наличие второго контура в люстре. Для этого необходимо повторить манипуляции из предыдущего пункта, зафиксировав один из щупов мультиметра на третьем проводе, выходящем из люстры. На этот раз мультиметр должен подать сигнал при контакте с теми фазами плафонов, на которых его не было в прошлый раз.

Соединение проводов

Важно! Наличие в люстре с тремя проводами на выходе одного контура означает, что третий провод предназначается для заземления осветительного прибора. Чтобы подтвердить этот факт, прикоснитесь одним щупом мультиметра к металлическим элементам корпуса люстры, а другим – к предполагаемому заземлению

Если звучит сигнал – вы оказались правы.

Крепление люстры на потолке

После подключения светильника к внешней проводке, его необходимо хорошо закрепить на потолке. Метод крепления зависит от конструкции люстры и материала потолка.

Подвешивание на крюке

Раньше такой способ крепления применялся повсеместно. Люстра подвешивалась на крюк или петлю. Зачастую, крепление монтировалось в потолок во время строительства дома.

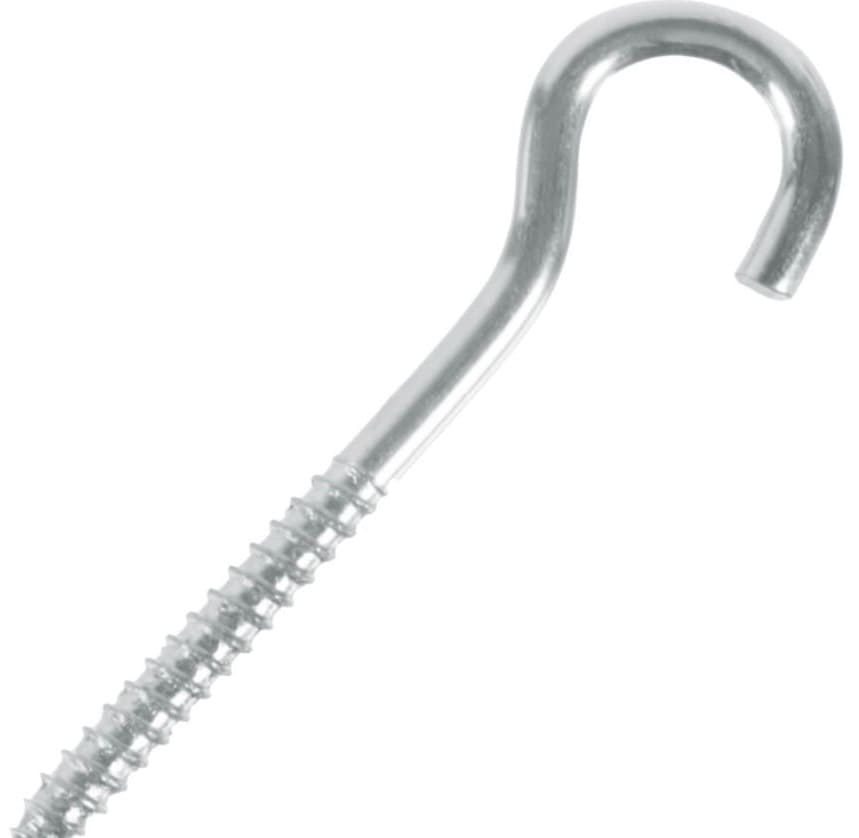

Крюк для крепления люстры

Продольная планка в таком типе крепления устанавливалась в отверстие плиты перекрытия, на неё подвешивается крюк. Если светильник предназначен для такого типа крепления, и крюк уже установлен, то его надежность стоит проверить, подвесив на него нагрузку, в два раза больше, чем масса светильника.

Если крюка нет, то его можно установить самостоятельно. Для деревянных перекрытий нужно использовать крюк в виде шурупа. Для железобетонных – металлический анкер иди дюбель типа «бабочка».

Крюк – анкерКрюк — бабочкаКрюк шуруп

После монтажа крюка его следует протестировать нагрузкой, превышающей массу люстры в два раза.

Крепление на монтажную планку

Такой тип крепления позволяет сэкономить на высоте подвеса люстры, и его часто используют в современных светильниках. Монтажная планка идёт в комплекте с люстрой, и чем она тяжелее, тем будет больше отверстий для крепления, планка будет массивнее, чтобы выдержать нагрузку.

Монтажная планка

Алгоритм в данном случае довольно просто: монтажная планка крепится к потолку, а люстра — к монтажной планке.

Особенности крепления к подвесному потолку из гипсокартона

По-хорошему, место для установки потолочного светильника должно быть подготовлено на стадии монтажа потолка. Оно должно быть усилено дополнительными профилями, или даже заранее вмонтирован круг. Если же подготовки не было, то тут всё зависит от способа крепления и массы люстры.

Крюк в гипсокартоне держаться не будет, поэтому сверлится отверстие, диаметром меньше, чем декоративный колпак, и крепление осуществляется непосредственно к бетонной плите перекрытия.

Если люстра не тяжелая, до 5 кг, и крепится с помощью монтажной планки, то её можно закрепить с помощью пластиковых дюбелей – бабочек.

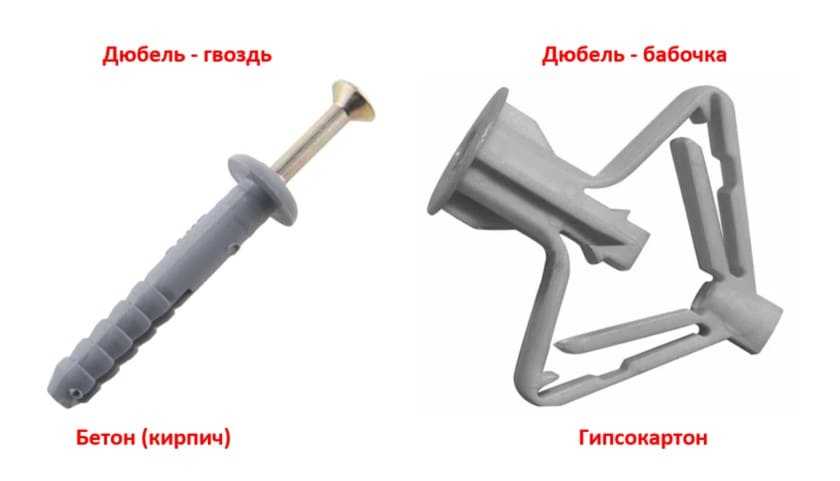

Дюбель – бабочка для гипсокартона

При натяжении винта, пластиковые «крылья» бабочки распираются, что позволяет держать вертикальную нагрузку, и не разрушать лист гипсокартона.

Наиболее частые ошибки в подключении люстры

Ошибки при монтаже и подключении встречаются не только у начинающих электриков, даже у опытных специалистов нередко случается так, что люстра светит совсем не так, как должна. Ошибки эти типичны и банальны.

Неправильное подключение двойного выключателя

Это наиболее распространенная ошибка, заключающаяся в том, что входящий фазный провод подключают к одному из выходных контактов выключателя. При такой схеме подключения люстра не может нормально функционировать, так как одна секция ламп включается только при условии, что на другую секцию подано напряжение. То есть, если входящая фаза подключена к левому контакту выключателя, при нажатии левой клавиши фаза заходит в распределительную коробку через нижний входной контакт и включает одну секцию ламп. При последующем нажатии правой клавиши включается и другая секция. Но при размыкании левой клавиши отключаются все секции.

При отжатой левой клавише невозможно включить правую клавишу.

Причина зависимости правой клавиши от левой в том, что изначально фаза зашла через входной контакт выключателя левой клавиши, и левая клавиша при выключении разрывает фазу сразу на обеих секциях.

Для устранения этой ошибки следует поменять местами подключения входящей в выключатель и выходящей фазы.

Вместо фазного провода через выключатель проходит нулевой провод

Согласно правил устройства электроустановок предусмотрен порядок подключения выключателя, который замыкает и размыкает цепь посредством разрыва именно фазы. Как это выглядит на схеме? Нулевой провод, минуя выключатель, проложен из распределительной коробки напрямую к нулевому проводу потолочного светильника. Фазный провод из распределительной коробки проходит через клавишу выключателя, которая разрывает цепь.

Однако на практике иногда встречается неправильное подключение: через выключатель проходит не фазный, а нулевой провод. То есть при отключении клавиши выключателя электропроводка остается под напряжением, несмотря на то, что освещение не горит. Чревато это тем, что возможно поражение электрическим током при замене лампы, при случайном касании оголенных частей плафона люстры либо при нарушении изоляции провода.

Поэтому по возможности желательно устранить подобную ошибку в подключении.

Обнаружить данное нарушение схемы подключения можно при помощи индикатора напряжения, который при положении выключателя в состоянии «отключено» показывает наличие фазы на потолочных проводах.

Неправильная схема подключения нулевого провода люстры

Эта ошибка является причиной того, что в люстре нормально включается только часть лампочек, остальные либо светят слабо, либо вовсе не включаются. Как уже ранее рассмотрено, при наличии трех проводов фазные провода присоединяются каждый к отдельной секции лампочек, нулевой же провод является общим для всех лампочек, которые параллельно все присоединены к нему. Если перепутать провода, и соединенные между собой лампочки, допустим, первой секции подключить к нулю вместо фазы, а к фазе подключить все лампочки обеих секций (вместо нуля), то при нажатии первой клавиши в первой секции лампочки будут включаться, так как туда одновременно заходят и ноль и фаза. При нажатии второй клавиши во второй секции лампочки не будут светить, так как оба входящих провода будут фазные, а для того, чтобы лампочка светила, к ней нужно подавать фазу с нулем одновременно.

С чего начать работу?

Внимание

Несмотря на то, что процесс замены выключателя не очень сложен в своем исполнении, ошибки, неправильное подключение проводов в данном процессе могут привести к очень неприятным последствиям, таким как короткое замыкание, перегорание проводки, выход из строя осветительных приборов и самое страшное, может ударить током.

Поэтому необходимо перед заменой выключателя очень внимательно изучить процесс подключения проводов и соблюдать технику безопасности при работе с электрическими приборами. Также для замены выключателя необходимо запастись необходимыми инструментами и, собственно говоря, самим выключателем.

Чтобы выбрать новый выключатель необходимо, в первую очередь, определить какой выключатель нужен по виду крепления

Здесь достаточно знать внешняя у Вас проводка или внутренняя.
Потом следует определиться с тем, что вы хотите получить от выключателя, выбрать необходимый функционал.
Необходимо выбрать принцип замыкания цепи в выключателе, будет это дорогой и модный сенсорный выключатель или обычный клавишный, с возможностью регулировать интенсивность освещенности или без такой функции, с функцией подсветки самого светильника или без нее.
Функцию подсветки стоит выбирать очень осторожно, так как при использовании диодных лампочек с этим выключателем лампочки тускло светятся в темноте.
Также необходимо определиться со способом крепления проводов, винтовой или быстрозажимной
Если у Вас алюминиевая проводка, то без вариантов, только винтовые, а вот если у Вас медная проводка, то можете попробовать современные быстрозажимные клеммы.
Также в определенных случаях необходимо обратить внимание на максимальную нагрузку выключателя и материал из которого изготовлено его основание. По максимальной нагрузке обычно бывают выключатели 10 А и 16А
Выключатель на 10 А выдерживает максимально 2,5 кВт, то есть 25 лампочек по 100 Вт

Для изготовления основания выключателя обычно используют пластмассу или керамику

Пластмасса выдерживает 16А, а керамика выдерживает 32А.
Если вы выбираете выключатель для небольшой комнаты со стандартным освещением, то эти показатели не столь важны, но если у вас комната более 100 кв. метров с мощным освещением, стоит рассчитать нагрузку и взять выключатель с основанием из керамики.
И последний показатель: влагозащита. Этот показатель маркируется буквами IP и цифрами, соответствующими степени влагозащиты. Так, для обычной комнаты подойдет выключатель с IP20, для ванной комнаты с IP44, а для улицы лучше взять выключатель с IP55

Для изготовления основания выключателя обычно используют пластмассу или керамику. Пластмасса выдерживает 16А, а керамика выдерживает 32А.
Если вы выбираете выключатель для небольшой комнаты со стандартным освещением, то эти показатели не столь важны, но если у вас комната более 100 кв. метров с мощным освещением, стоит рассчитать нагрузку и взять выключатель с основанием из керамики.
И последний показатель: влагозащита. Этот показатель маркируется буквами IP и цифрами, соответствующими степени влагозащиты. Так, для обычной комнаты подойдет выключатель с IP20, для ванной комнаты с IP44, а для улицы лучше взять выключатель с IP55.

Для замены выключателя понадобятся такие инструменты:

  • Индикатор напряжения. Нужен для безопасного проведения работ. Перед началом проведения работ необходимо индикатором проверить отсутствие тока в проводах и обезопасить себя от удара током или случайного замыкания.
  • Набор отверток. Отвертки необходимы для демонтажа старого выключателя и последующего монтажа нового выключателя.
  • Пассатижи. Они пригодятся на случай, если провод сломается в момент демонтажа старого выключателя и его необходимо будет зачистить.
  • Изолента. Может пригодиться, если изоляция провода перетерта. Не обязательно наличие изоленты при замене выключателя, но лучше держать ее под рукой на всякий случай.
  • Фонарь. Понадобится в том случае, если на выключатель падает недостаточное количество солнечного света.

Установка на потолок

Монтаж светодиодных потолочных светильников возможен практически в любых помещениях. Даже для комнат со стабильно высокой влажностью можно найти подходящие изделия. Пожалуй, единственным ограничением является нагрев светодиодов, из-за которого его настоятельно не рекомендуется устанавливать на кухнях прямо возле плиты – регулярное воздействие высокой температуры существенно снизит срок службы освещения.

Установка светодиодных светильников может меняться в зависимости от конкретных условий – например, в случае с натяжным потолком элементы нужно устанавливать в такой последовательности:

  • Сначала ножки крепятся к потолку;
  • Потом монтируется стойка;
  • Дальше устанавливается защитное и термоизолирующее кольцо, между которыми и располагается полотно натяжного потолка;
  • В последнюю очередь монтируется сам светильник.

Техника безопасности

При выполнении подсоединения люстры, любых электрических работ необходимо соблюдать осторожность, быть предельно внимательным. Получение электротравмы вызывает остановку сердца, может произойти спазм дыхательных мышц

Правила достаточно просты:

  1. Проведение любых работ проводится только при отключении питания, даже если требуется поменять лампочку;
  2. Отключение напряжение производится на общем вводном автомате жилого помещения. Щелкнуть клавишами выключателя недостаточно, так как возможно изначально неправильное подключение;
  3. Весь инструмент должен иметь ручки, покрытые изоляционным материалом, без признаков повреждений;
  4. Перед началом выполнения работ необходимо убедиться, индикаторной отверткой, что напряжение отсутствует;
  5. Под ноги желательно постелить диэлектрический коврик, или использовать материал, который не проводит электричество.

Соединение проводов

Дадим пару рекомендаций, как соединить провода на люстре:

Работа с проводами

  1. Когда из ветки выходит по паре, требуется просто разбить любую представленную на две жилы. Потом образуется две большие связки, первая подключается на нулевой провод, а вторая на фазу. Заметьте, провода, выходящие из ветки, должны входить разделяться. Если подключить их на единую связку, страшного не случится, но работать система не станет.
  2. Третий провод иногда заземление. Такой однозначно нельзя подключать к фазе, причём жила должна звониться на металлические части. Случается, пластиковые включения разделяют проводящие островки, допускаем, что проводов больше, чтобы надёжно заземлить опасные участки. Жилы звоним по очереди с каждым, чтобы найти заземление. Потом полагается провести маркировку. Хватит единственного цвета – помечается заземление. Если оно не объединено с нулевым проводом, разницы в подключении двух других концов нет. В противном случае у люстры маркируется фаза, чтобы напряжение не подать случайно на корпус.

Электрики стараются подать фазу на центральный контакт патрона (прямая линия, входящая в центр с периферии). Луновидный годится не хуже. Если появилось желание, обзаведитесь тестером и узнайте, куда идут жилы. Это добавит упорядоченности электрической разводке, для большинства людей не пригодится. Напомним, что резьба патрона не несёт заряда и часто никуда не подключена. В противном случае любой электрик, возжелавший залезть внутрь в момент, когда система находится под напряжением, рисковал бы устроить короткое замыкание либо хуже.

После ручной коммутации проводки возможно проверить правильно разводки. Желательно уложить люстру на изолирующую поверхность. Звучит сложно, но найдите дома лист ДСП или шумоизолятора, утеплителя из полимерных материалов. Не подходит металл. Устройтесь подальше от любых заземлённых металлических конструкций: радиаторы отопления, трубы водопровода, газового снабжения, канализационные. Провода люстры, планируемые подключить к фазе и нулевому проводу, потребуется вставить в розетку. Потребуется собрать вилку, а концы стыковать скруткой. Подаётся питание, начинается тестирование.

На крайний случай, если в доме нет систем TN-S или TN-C-S, допускается объединить эту ветвь с нулевым проводом. Обычно отвёртка-индикатор не возражает против маневра. Цель рассказа сводится к факту: при наличии большого числа скруток индикация способна нарушаться, и схема подключения люстры доставит множество хлопот. В итоге тестирования предвидится уверенность, что электрическая разводка выполнена верно.

Выключатели света, подключение

По количеству коммутируемой нагрузки, выключатели делятся на:

  • одноклавишные;
  • двухклавишные;
  • трехклавишные и т.д.

Сколько клавиш, столько и контактных групп внутри, стольким количеством приборов данный выключатель может управлять. Все выключатели имеют два положения «Вкл» и «Выкл», либо «0» и «1».

По варианту монтажа выключатели бывают:

  • для скрытой электропроводки;
  • для открытой прокладки проводов.

По выполняемым функциям:

  • диммеры;
  • проходные;
  • перекрестные.

О каждом из них мы поговорим чуть позже, в каких ситуациях применяются и как собственно подключаются. Сейчас определимся с тем, что будем подключать, какая люстра будет освещать ваше помещение. Какие они бывают, и разберемся с вариантами подключения.

Подготовительные работы


В зависимости от проекта в строениях устанавливаются провода с заземлением или без. При всех вариантах присутствует 1 нулевой провод и 1-2 с фазой. Если маркировка отсутствует, перед тем как установить люстру необходимо определить принадлежность каждой жилы. Это нужно для того, чтобы правильно присоединить каналы, если используется многорожковый светильник.

В старой проводке найти заземление можно визуально. Поскольку производимые в прошлом изделия не имели такого контакта, лишний провод отгибался в стороны или отрезался, чтобы не мешал.

При замене люстры нужно прозвонить все жилы, чтобы установить их целостность, найти ноль и фазы. Проверка проводится под напряжением. Следует поочередно поднести щуп к каждому проводу. О наличии тока будет свидетельствовать свечение индикатора. Чтобы исключить классификацию блуждающих токов как фазы, необходимо продублировать измерения тестером. Для этого следует поднести щупы к нулевому и активному каналу. Прибор покажет напряжение в сети. Если оно соответствует стандартным параметрам, линия исправна. В заключение все провода нужно промаркировать любым удобным способом.

Как подключить люстру к выключателю

К вашему вниманию подробная пошаговая фото инструкция — как подключить люстру к выключателю.

В статье мы рассмотрим:

Зачастую, место установки люстры представляет собой торчащие из потолка несколько разноцветных проводов, обычно три или четыре, а так же установленный где-то неподалеку на стене одно- или двухклавишный выключатель.

Чтобы не ошибиться в подключении проводов к люстре, давайте разберемся в возможных схемах работы связки люстра-выключатель.

Варианты подключения люстры

В основном, все современные люстры имеют одно или двух режимную схему работы. В первом случае люстра управляется одноклавишным выключателем, и соответственно либо вся включается, либо выключается. При двухрежимной люстре, управление идет с двухклавишного выключателя, и люстра имеет два варианта работы. Обычно при включенной одной клавише выключателя загорается какая-то часть люстры, чаще всего половина плафонов, а при включении второй клавиши загорается вторая половина. Это более удобная схема, она позволяет, при необходимости, регулировать степень освещенности помещения. Схема работы этих систем представлена на изображении ниже.

Как видно из схемы, при использовании одноклавишного выключателя и соответственно однорежимной люстры, для подключении задействованы три провода. Чаще всего это ЧЕРНЫЙ (или БЕЛЫЙ) – фазный провод, СИНИЙ – нулевой рабочий, ЖЕЛТО-ЗЕЛЕНЫЙ – земля (защитный ноль). Схема разводки проводов внутри люстры, при этой системе подключения, показана на изображении ниже. Все плафоны люстры подключены последовательно к фазному проводу.

Для подключения двухрежимной люстры, требуется уже 4 провода: это ЧЕРНЫЙ И БЕЛЫЙ (Либо другие цветные провода кроме СИНЕГО и ЖЕЛТО-ЗЕЛЕНОГО) – фазные провода, СИНИЙ – нулевой рабочий провод, ЖЕЛТО-ЗЕЛЕНЫЙ – земля (защитный ноль). Схема разводки проводов внутри люстры, при управлении двухклавишным выключателем, показана ниже. Как видно на ней, 1, 2 и 4 плафоны подключены к одному фазному проводу, соответственно управляются одной из клавиш двухклавишного выключателя, а 3 и 5 плафоны к другому фазному провода и управляются второй клавишей.

Схема электропроводки при подключении люстры к одно и двухклавишному выключателю.

Схема электропроводки с коммутацией в распределительной коробке при подключении одноклавишного выключателя к люстре показана ниже. Как можно видеть, при этой схеме, выключатель ставится в разрыв фазного провода. Т.е. входящие в коробку ноль и земля соединяются с нулевым и проводом заземления люстры напрямую, а фаза уходит на выключатель, а уже из него возвращается и соединяется с фазным проводом люстры.

При управлении люстрой двухклавишным выключателем, схема несколько меняется, разница лишь в том, что из выключателя возвращается не один, а два фазных провода, которые попарно соединяются с фазными проводами люстры.

Зная это, теперь легко различить какая система управления используется в данном случае и соответственно, какие провода, в какие клеммы люстры подключать. Если из потолка выходит три провода, то скорее всего это ФАЗА, НОЛЬ и ЗЕМЛЯ, использующиеся при управлении с одноклавишного выключателя, а если четыре – то данная проводка идет от двухклавишного выключателя.

Варианты крепления люстр к потолку

Коротко поговорим о вариантах крепления различного рода люстр к потолку. Существует всего два основных метода фиксации которые необходимо знать.

Первый — Подвешивание. При этом варианте у люстры имеется петля, которая цепляется за крюк в потолке и после это соединение закрывается декоративной чашей, в которой так же обычно прячется клеммная колодка для подключения проводов.

Второй – Закрепляемая база. При этом варианте, на потолке фиксируется база, к которой в последствии прикрепляется люстра.

Похожие материалы

  • Cхема подключения двойного выключателя на две лампочки
  • Схема подключения светодиодных ламп вместо люминесцентных
  • Подсветка полки светодиодной лентой
  • Фаза или ноль на выключатель ?

Комментарии: 2

Анатолий Снежань

А если провода оччччень короткие, ко всему, торчат откуда-то из глубины бетонного канала-цилиндра диаметром под 10 см? Эту дыру надо чем-то заделать. А как же кабель, да еще кабель нарощенный? В алебастр.

Лучше всего сделать аналог распределительной коробки, или использовать миниатюрную так, чтобы имелся доступ к соединению. например можно сделать крышечку в размер, которая вставала бы в распор в этом отверстии. и снаружи заштукатурить.

Люстры потолочные – разновидности

По количеству плафонов, бывают:

  • люстры с одним плафоном или абажуром (однорожковые);
  • с двумя плафонами или абажурами (двухрожковые);
  • трехрожковые (с тремя плафонами) и т.д.

В основном количество плафонов зависит от стиля исполнения (класика, лофт, модерн и т.д.), дизайна исполнения. Причем, чем больше плафонов и ламп на люстре, тем большая мощность освещения и как правило большая мощность потребления электроэнергии. Тем большую площадь может осветить данный осветительный прибор.

По типу управления люстры делятся:

  • управление по проводам (двух или трех проводное подключение, плюс заземляющий контакт, если люстра имеет металлическую конструкцию);
  • управление беспроводное (по радио каналу или с телефона через Bluetooth);
  • комбинированные варианты.

Если Вы еще не купили люстру, а только планируйте это сделать

В этом случае очень важно будет определить какого типа проводка заложена в вашей квартире или доме. От этого зависит выбор люстры с подходящей схемой подключения и вариантом управления

12 вариантов схем подключений

Ниже приведена таблица, которая поможет Вам сделать этот выбор. Достаточно определить какой у Вас тип проводки и какой выключатель установлен. При правильном подборе люстры никаких серьезных переделок и вмешательств в существующую схему вашей проводки не потребуется. За исключением некоторых вариантов, там, где имеется пометка «требуется изменение». Эти изменения мы разберем ниже, когда будем предметно разбираться с подключением люстр этих моделей.

Чтобы определиться с выбором люстры и вариантом подключения

  1. Нужно определить ваш тип проводки (2-х, 3-х или 4-х проводная). Достаточно обратить взор на потолок и посмотреть, сколько проводов у вас выходит из перекрытия в том месте, где крепится люстра.
  2. Какой выключатель используется для управления освещением (в таблице 1, 2-х клавишный или диммер).
  3. Выбираем из таблицы желаемые функции, которые соответствуют номеру варианта Вашей электропроводки.
  4. И рядом, в столбце видим, какая люстра выполняет эти задачи.

Нужно обратить внимание!

Если у вас с потолка выходит 3 провода, то в этом случае ваша проводка может иметь 2 «сценария»

Отличием будет то, что согласно одному варианту на люстру будет приходить с выключателя одна «фаза», а в другом варианте две – «L1» и «L2» (обратите внимание на количество клавиш на вашем выключателе)

Если у вас проводка имеет 4 провода, то здесь можно использовать вообще любой тип люстр и любые элементы управления.

Как подключить многорожковую китайскую люстру

Производители из Китая часто используют в осветительных приборах цоколи G9 и G4, тонкие провода от которых приходят под декоративный колпак. При взгляде на большое количество тонких жил, у обывателя складывается впечатление, что разобраться в этой паутине очень сложно, и собрать схему для подключения к двухклавишному выключателю будет затруднительно.

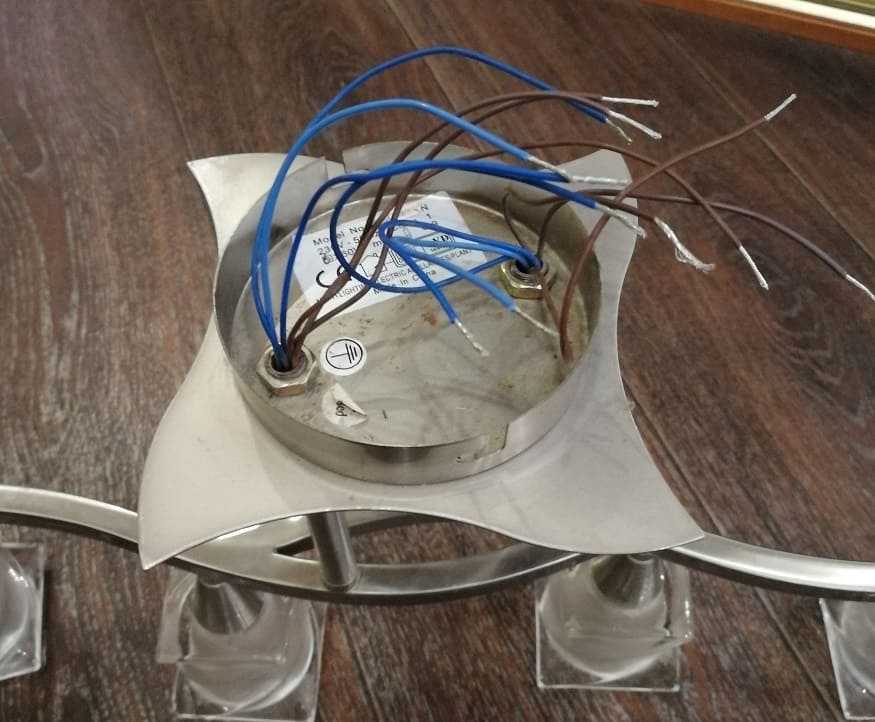

Провода китайской люстры

На самом деле принцип остается прежним

Если обратить внимание на рисунок выше, то заметно, что из каждого канала выходят синие и коричневые цвета жил. Поэтому их можно соединить аналогично: синие в одну цепь, коричневые разбить на две группы

Например, крайние рожки будут включаться от первой клавиши, центральные от второй. Но тут может возникнуть затруднение: как определить какой провод подходит к какому рожку люстры? Тут поможет только мультиметр. Нужно поставить его в режим прозвонки (или измерения сопротивления), и определить какой провод от какого рожка приходит. Далее, помощью тех же клеммников, типа Wago, собираем схему для двухклавишного выключателя.

Собранная схема для подключения люстры к двойному выключателю

После подключения к внешней проводке, все клеммные соединения прячут под декоративный колпак светильника.

Люстры потолочные – разновидности

По количеству плафонов, бывают:

  • люстры с одним плафоном или абажуром (однорожковые);
  • с двумя плафонами или абажурами (двухрожковые);
  • трехрожковые (с тремя плафонами) и т.д.

В основном количество плафонов зависит от стиля исполнения (класика, лофт, модерн и т.д.), дизайна исполнения. Причем, чем больше плафонов и ламп на люстре, тем большая мощность освещения и как правило большая мощность потребления электроэнергии. Тем большую площадь может осветить данный осветительный прибор.

По типу управления люстры делятся:

  • управление по проводам (двух или трех проводное подключение, плюс заземляющий контакт, если люстра имеет металлическую конструкцию);
  • управление беспроводное (по радио каналу или с телефона через Bluetooth);
  • комбинированные варианты.

Если Вы еще не купили люстру, а только планируйте это сделать

В этом случае очень важно будет определить какого типа проводка заложена в вашей квартире или доме. От этого зависит выбор люстры с подходящей схемой подключения и вариантом управления

12 вариантов схем подключений

Ниже приведена таблица, которая поможет Вам сделать этот выбор. Достаточно определить какой у Вас тип проводки и какой выключатель установлен. При правильном подборе люстры никаких серьезных переделок и вмешательств в существующую схему вашей проводки не потребуется. За исключением некоторых вариантов, там, где имеется пометка «требуется изменение». Эти изменения мы разберем ниже, когда будем предметно разбираться с подключением люстр этих моделей.

Чтобы определиться с выбором люстры и вариантом подключения

  1. Нужно определить ваш тип проводки (2-х, 3-х или 4-х проводная). Достаточно обратить взор на потолок и посмотреть, сколько проводов у вас выходит из перекрытия в том месте, где крепится люстра.
  2. Какой выключатель используется для управления освещением (в таблице 1, 2-х клавишный или диммер).
  3. Выбираем из таблицы желаемые функции, которые соответствуют номеру варианта Вашей электропроводки.
  4. И рядом, в столбце видим, какая люстра выполняет эти задачи.

Нужно обратить внимание!

Если у вас с потолка выходит 3 провода, то в этом случае ваша проводка может иметь 2 «сценария»

Отличием будет то, что согласно одному варианту на люстру будет приходить с выключателя одна «фаза», а в другом варианте две – «L1» и «L2» (обратите внимание на количество клавиш на вашем выключателе)

Если у вас проводка имеет 4 провода, то здесь можно использовать вообще любой тип люстр и любые элементы управления.

Вариант подключения пятирожковой люстры с двумя группами к двухклавишному выключателю

Подключить пятирожковую люстру не сложнее, чем подключить любую люстру с двухклавишным выключателем.

Подключение пятирожковой люстры с 5 лампами обычно подразумевает разбиение на две группы с 2 и 3 лампами в каждой. А далее схема подключения не будет ничем отличаться от установки люстры с тремя проводами.

Соединяя провода внутри люстры при помощи скрутки, нужно обязательно их тщательно изолировать. Монтаж значительно упрощается при использовании специальных клемм. В качестве наиболее распространенных можно назвать клеммы фирмы Wago.

Соединение проводов в люстре

На рисунке хорошо видно, что соединенные вместе провода синего цвета подключены к нулевому проводу, коричневые провода, разделенные на две группы – к раздельным проводам от двухклавишного выключателя.

При подключении нескольких светильников к одному выключателю они также соединяются параллельно.

Выбор трехклавишного выключателя

При выборе трехконтурного выключателя его стоит внимательно осмотреть. Следует изучить физические характеристики и удостовериться в присутствии схемы подключения. Качественный трехклавишник обладает нижеприведенными характеристиками:

Для комнат с высоким уровнем влажности нужно приобрести устройство, имеющее специальную защиту. Сердцевины с винтовыми и зажимными клеммами обладают дополнительными плюсами. Это упростит установку и продлит срок службы переключателя.

Не рекомендуется покупать устройство с любыми дефектами. От этого напрямую зависит не только бесперебойное освещение, но и безопасность.

Схема подключения при выходе из потолка двух проводов

Люстры с одной лампой или каркас, которых выполнен из пластиковых деталей, не проводящих электрическую энергию, могут иметь две жилы для питания. При выполнении следующей инструкции трудностей подсоединения не возникнет:

  1. Проводится определение назначения жил, выходящих из потолка;
  2. Если люстра одноконтурная, но имеет три вывода, выявляется «земля», обрезается, полностью изолируется, из процесса подключения она исключается;
  3. Работу по подсоединению следует начинать с «нулевых» проводников;
  4. При наличии двух и более контуров, у светильника объединяются фазные жилы клеммными зажимами, отдельным выводом подключается к электрической сети дома или квартиры;
  5. Подается напряжение питание, проверяется результат.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Электрошкола
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
