Розетка на din рейку

Подключение розетки к автомату в щитке

Необходимость установки в квартире дополнительной розетки – не редкость. Операция эта технически несложная, и при соблюдении правил техники безопасности выполнима без помощи профессионала.

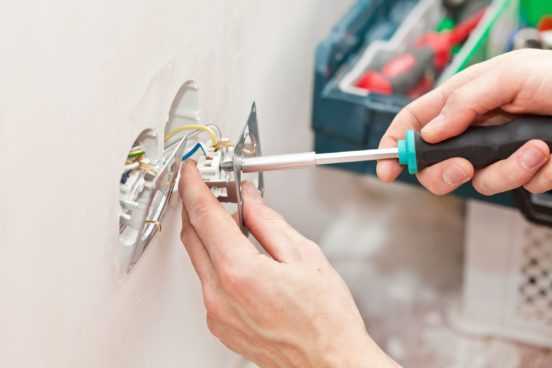

Рассмотрим, как подключить розетку к щитку, когда подготовительные работы выполнены. То есть, на момент подключения ситуация такова:

от щитка до распределительной коробки и далее вниз до подрозетника приготовлены штробы, в которые уложен кабель сечением 2,5 мм²
оба куска кабеля в штробах имеют запас длины в 15 см на каждом конце.

Подключение розетки к щитку с заземлением

Уложенный в штробы кабель должен быть трёхжильным. Широко распространено применение кабелей семейства ВВГ (жилы из меди, изоляция жил и наружная оболочка из ПВХ, без брони), большинство из которых можно укладывать в штробу без дополнительной гофрозащиты. Модель ВВГ-п (плоская) популярна потребностью в штробе меньшей глубины.

Отключается подача электроэнергии в квартиру – переключатель на вводном автомате переводится в нижнее положение.

Если номиналы имеющихся в щитке автоматов не позволяют выполнить подключение к одному из них дополнительной розетки, на дин-рейку устанавливается ещё один автоматический выключатель (АВ) – одно- или двухполюсный.

Подключение розетки к однополюсному автомату

Через однополюсный АВ должна проходить одна линия — фазная, которую он и будет отключать при скачке параметров тока в ней.Жилы в кабелях имеют следующую цветовую маркировку изоляции:

фаза – красный, чёрный или коричневый (реже – белый, серый,
оранжевый, розовый);
ноль – синий или голубой (реже – синий с белой полоской);
заземление – чередующиеся продольные жёлтые и зелёные полосы.

Согласно ПУЭ, питание должно подключаться к неподвижному контакту предохранителя. В автоматическом выключателе неподвижный контакт – верхняя клемма, поэтому вход питания подключают к ней.

Жилы кабеля, подведённого для подключения к автомату, идентифицируют, после чего фазный проводник очищается от изоляции на отрезке приблизительно в 1 см от конца и вставляется между контактными пластинами АВ.

Обратите внимание

Затем на нужную длину зачищаются от изоляции два оставшихся кабельных провода, после чего жила заземления подключается к заземляющей шине щитка в мини-боксе, а нулевая — к «нулю» входа в квартиру.

Заключительные операции – в распределительной коробке одним из способов (клеммные колодки, сварка, пайка) соединяют между собой жилы одного цвета, после чего к кабелю из монтажной коробки подключают розетку, и устанавливают её в подрозетник.

Подключение розетки к двухполюсному автомату

Двухполюсный автомат контролирует ситуацию одновременно на двух линиях, и при скачке параметров тока на любой из них отключает питание на обоих. Такие АВ устанавливаются на линиях, по которым подаётся питание к какому-нибудь сложному оборудованию, например, работающему от выпрямителя.

Для подключения кабеля к двухполюсному автомату концы жил также зачищаются. Из трёх проводников выделяется заземляющий провод и подключается к свободной клемме шины заземления щитка, а две оставшиеся жилы подключаются к нижним клеммам автоматического выключателя с учётом его фазировки – к фазной клемме фаза, к нулевой – «ноль».

Подключение розетки к щитку без заземления

Согласно ПУЭ, установка розеток без заземления допускается только в сухих помещениях — для подключения маломощных приборов, но в проводке домов старой постройки заземляющая жила часто отсутствует.

В данной ситуации пригодны к использованию розетки как с контактом для подключения заземляющего провода, так и без него — клемма для заземления остаётся свободной и не является помехой для установки.

От подключения заземляемой розетки данная операция отличается лишь отсутствием необходимости применять трёхжильный кабель. Соответственно, из перечня работ выпадают всё связанное с жилой заземления.

Заключение

При наличии в квартирной электросети заземляющей линии следует выбирать для дополнительной установки только розетку с контактом для заземления.

Заземление является дополнительным фактором безопасности жильцов, и нельзя пренебрегать этим обстоятельством ради меньшей стоимости двухжильного кабеля и меньшего числа его соединений. Кроме того, заземляющая жила бережёт и технику – от накапливающего статического электричества.

А подключить современную розетку к индивидуальному автоматическому выключателю на щитке под силу большинству домашних мастеров, но — при обязательном соблюдении техники безопасности при выполнении электромонтажных работ.

Производители розеток

Качество любой электротехнической продукции существенно зависит от компании-изготовителя. Это в полной мере относится и к розеткам, предназначенным для установки на din рейку.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Характеристики и особенности угольного фильтра для кухонной вытяжки

На сегодняшний день лидерами на рынке производства электротоваров являются следующие бренды:

Legrand – французская компания с более чем столетней историей. Основным ее видом деятельности является изготовление продукции для электрических и информационных систем. Благодаря открытию производства на территории России этот производитель получил возможность прочно закрепиться на рынке стран СНГ.
Schneider Electric. Это крупная французская машиностроительная компания, специализирующаяся в области производства оборудования для распределения и передачи электроэнергии.
АВВ. Шведско-швейцарская компания, которая специализируется главным образом на производстве защитной автоматики для электрических сетей различного назначения. На сегодняшний день на российском рынке это один из лидирующих производителей такого оборудования.
Bticino. Итальянский производитель, продукция которого отличается высочайшим качеством. Вместе с тем цена таких устройств также достаточно высока.

Все рассмотренные компании предлагают свою продукцию по довольно высоким ценам. Несмотря на ее неоспоримое качество иногда бывает целесообразнее приобрести устройство из более низкого ценового сегмента. К производителям, которые предлагают такую продукцию, относятся такие торговые марки, как Makel, Anam, Lezard, Wessen, GUSI. Также достаточно качественными устройствами, которые продаются по приемлемым ценам, являются изделия белорусских производителей.

Установка электрической розетки в распределительном щитке является не только отличным решением для обеспечения удобства обслуживания и ремонта электрооборудования, но и не несет существенных затрат в процессе покупки и монтажа этого устройства.

Делаем проект

Непрофессионалу это лучше делать, когда все провода уже проложены, и все цепи учтены. На стадии разработки мы должны создать для себя рабочие чертежи, по которым будут производиться последующие работы, а также найдены подходящие спецификации комплектующих и аксессуаров.

Учёт потребителей, создание групп

Нужно начать с составления полного списка потребителей, если он не делался во время монтажа проводки. Сюда войдёт не утюг и не бра в прихожей, а каждый приходящий к щиту провод, который должен быть записан и обозначен номером.

Системы электроснабжения жилых помещений выполняются по одним и тем же принципам, поэтому схожи между собой. Отдельно запитываются силовые розетки каждой комнаты и отдельно — освещение комнат. Некоторые бытовые приборы не подключаются к распределительным коробкам, их провода идут непосредственно к щиту. Это не всегда объясняется их повышенной мощностью, как у электроплиты, например. Обособленность может быть следствием повышенных требований к защите (бойлер должен подключаться через очень чувствительное УЗО), либо необходимостью отключать прибор локально (кондиционер для обслуживания).

Розетки для каждой комнаты должны запитываться отдельно

Итак, вот типичный список для современной трёхкомнатной квартиры:

розетки в спальне;
розетки в гостиной;
розетки в детской;
розетки в санузле;
розетки на кухне;
розетки в коридоре и прихожей;
подключение стиральной машины;
подключение бойлера;
подключение кондиционера;
подключение электроплиты;
освещение в спальне;
освещение в гостиной;
освещение в детской;
освещение на кухне и санузле;
освещение в коридоре, прихожей и на балконе.

Безусловно, если каждую цепь «посадить» на свой автомат и пустить через УЗО — это будет и надёжнее, и удобнее. Но вопросы компактности и экономичности тоже важны. Некоторые цепи из перечисленных выше можем объединить, если нагрузка будет умеренной, а отдельная автоматика не нужна. Например, пункты 1 и 2, также возможны комбинации 11+12+13 и 14+15.

После объединения список трансформируем в простую таблицу, куда потом внесём данные о номиналах автоматов и УЗО.

Оборудование на DIN рейку

: надежные автоматические выключатели и устройство защитного отключения (УЗО) для монтажа на DIN рейку

: AC/DC-DC преобразователи напряжения в конструктиве для крепления на DIN рейку

Для крепления электромонтажного оборудования

Современные производители электрооборудования уже предусматривают наличие DIN-рейки в щитовой. Однако при необходимости ее достаточно просто установить в любом нужном месте. Для этого профиль рейки перфорирован отверстиями, благодаря которым ее можно прикрепить на плоскости болтовыми соединениями или саморезами. Надо только заранее, до монтажа рейки, учесть ширину автоматов, которые вы будете на нее монтировать, чтобы им не было «тесно»! Разрезать DIN-рейку лучше болгаркой, но может с этим справиться и ножовка по металлу.

В современных квартирах полно электроприборов и всяческих устройств, так что электрощит может занимать площадь стены около квадратного метра, вмещать счетчик, десяток автоматических выключателей, нулевую рабочую и защитную шину и прочие важные элементы. Но при компактной «насадке» их на DIN-рейку в укромном месте не нарушается интерьер квартиры, не создается неудобств для жильцов.

Ленту вы закрепили, теперь надо «насадить» на нее все заранее заготовленные устройства. В современном мире электротехники они к счастью унифицированы. А поскольку все элементы современной автоматики адаптированы под DIN-рейки, их очень легко на нее «усаживать» – отжимаете плоской отверткой губку на автомате, затем легкое движение, щелчок – и все, автомат встал на свое место. Для установки одного модуля хватает несколько секунд, это ведь не то, что винтами в стену вживлять!

Кстати и обслуживать такую линейку приборов и устройств гораздо проще. Чтобы заменить автомат на типовых DIN- рейках в электрощитах, достаточно лишь ослабить на клеммах винты крепления проводов для их отсоединения, после чего фиксатор прибора сдвигается вниз и автомат снимается с рейки.

Все остальные детали при выборе столь необходимой вам DIN- рейки вам подскажут наши консультанты, и электромонтаж станет для вас простым, удобным и приятным, ну как при конструировании корабля из детского набора элементов ЛЕГО. Удачи вам!

Изобретение Немецкого института стандартизации, монтажные DIN-рейки позволяют унифицировать и упростить монтаж в электрораспределительных шкафах и шкафах автоматизации.

Размеры DIN-рейки для монтажа

Существуют DIN-рейки нескольких типоразмеров. Широчайшее распространение в электротехнике получили дин-рейки Ω-типа шириной 35 мм и глубиной 7,5 (рис.1) и 15 мм (рис.2).

рис. 1

рис. 2

рис. 3

Именно на них простым защёлкиванием крепятся стандартные модульные устройства (рис.3). Для демонтажа модульного устройства с DIN-рейки надо плоской отвёрткой отжать фиксатор. Кроме самых распространённых 35-мм дин-реек, есть также DIN-рейки других размеров: дин-рейки Ω-типа шириной 15 мм (рис.4), дин-рейки G- (рис.5) и С-типов шириной 32 мм.

рис. 4

рис. 5

рис. 6

Дин-рейки бывают с перфорацией, позволяющей закрепить дин-рейку, используя только отвёртку и саморезы, и без перфорации (рис.6). Шаг перфорации может составлять 10-15 мм.

Соответствие дин-рейки ГОСТ параметрам

DIN-рейка оказалась настолько удачным изобретением, что как стандартное средство монтажа дин-рейка была принята как в Европе (EN), так и во всём мире (IEC), включая Россию (ГОСТ Р МЭК 60715-2003). ГОСТ описывает стандартные размеры дин-реек Ω-, G- и С-типа. Размеры дин-реек, описанные ГОСТом, это максимальное пространство, которое занимает опорная конструкция рейки и средства крепления (рис. 7), края рёбер и допуски технологические (рис.8). Именно эти параметры являются стандартизированными, таким образом, толщина дин-рейки не является стандартизированным параметром, но обычно составляет от 1 до 1,5 мм.

рис. 7

рис. 8

Длина DIN-реек также может быть разной. Обычно, она составляет до 2 м, иногда производители наносят насечку для того, чтобы было удобно резать дин-рейку в соответствии с размерами электрощита.

В качестве материала используются алюминий, гальванизированная или оцинкованная сталь, реже медь и ПВХ. При выборе типоразмера и материала дин-рейки необходимо учитывать вес аппаратуры, планируемой к размещению на ней. Если для размещения компактных клемм подойдёт перфорированная дин-рейка Ω-типа шириной 15 мм из алюминия, то для монтажа контакторов на большие токи, силовых автоматов, источников питания, УПП и преобразователей частоты, могут понадобиться стальные дин-рейки , толщина которых составляет 1,5 мм. В ГОСТе приводится методология вычисления допустимых нагрузок для всех типоисполнений дин-реек.

Текст видео

Как заменить розетку старого образца в квартире своими руками если она выпадает. Как удлинить короткий провод.Канал Сам себе Мастер: https://www.youtube.com/channel/UCv8x. #СамсебеМастер#какзаменитьрозетку#розетки#ремонт

Для того чтобы заменить розетку старого образца времен #СССР вам необходимо приобрести:1. #Подрозетник для бетонных стен,2. 3 самореза с прессшайбой,3. Розетку (для удобства на два гнезда с одним механизмом, чтобы избавиться от тройников).

Если в вашей квартире #алюминиевыйпровод, то дополнительно вам понадобятся:1. #Клемники фирмы ВАГО с пастой, двух проводные 2273-242 или трех проводные 2273-243 предназначенные для алюминевых и медных проводников.2. 30 см. медного провода сечением 2,5 кв.мм.

Инструменты:1. Шуруповерт2. Бокорезы3. Ножницы4. Нож5. Отвертка6. Индикатор напряжения.

Проверяем работоспособность индикатора, а затем направляемся к щитку расположенному на площадке подъезда для отключения автоматического выключателя.

Индикатором проверяем отсутствие напряжения и приступаем к демонтажу старой розетки.Для начала необходимо отверткой открутить винт удерживающий крышку розетки, затем ослабить винты распорок ее механизма. После этого ослабляем болтовые контакты и снимаем розетку с провода.

В случае если глубины металлического стакана достаточно для установки внутрь него пластикового подрозетника, то мы можем закрепить его несколькими саморезами в районе задней стенки, удалив с него боковые соединительные элементы.

Если глубины металлического стакана не хватает, как в моем случае, то кроме соединительных элементов удаляем и заднюю часть пластикового подрозетника с учетом необходимого размера. Крепеж можно будет сделать саморезами к боковым сторонам металлического стакана в трех точках.

Вместо ножниц по металлу для удаления соединительных элементов подрозетника вы можете воспользоваться бокорезами, острым ножом или канцелярскими ножницами.

В зависимости от расположения провода необходимо сделать вырез в стенке подрозетника с учетом горизонтального расположения крепежных отверстий для розетки. Для этого достаточно подрезать перемычки вокруг отверстия ножом.После этого приступаем к удалению задней стенки подрозетника.Осталось удалить все выступающие элементы по периметру подразетника, которые помешают вставить его в старое посадочное отверстие.

Если пластик подрозетника лопнет, не расстраивайтесь, это ни на что не повлияет. Крепление в трех точках будет его очень хорошо держать.

Вставляя подрозетник обращаем внимание на горизонтальное или вертикальное расположение крепежных отверстий для розетки. Подготовленный вами подрозетник должен без особых усилий войти в металлический стакан.Выпирающие за пределы плоскости стены части подрозетника можно с легкостью удалить ножом. Остается закрепить пластиковый подрозетник саморезами с прессшайбой

Провод поднимается вверх значит необходимо закручивать саморезы в местах подальше от провода и в те места подрозетника где нет щелей и трещин, в его сплошную стенку

Остается закрепить пластиковый подрозетник саморезами с прессшайбой. Провод поднимается вверх значит необходимо закручивать саморезы в местах подальше от провода и в те места подрозетника где нет щелей и трещин, в его сплошную стенку.

Несмотря на то, что болты и гайки клемных соединений розетки железные, и прижимают провод с одной стороны, мы соединим небольшие кусочки медного провода, сечением 2,5 кв.мм., с помощью клемников ВАГО, предназначенных для соединения как медных так и алюминиевых проводников, так будет без сомнения надежней. Кстати таким же образом можно удлинить короткий провод, если его длины недостаточно для подключения розетки или выключателя. Таких кремников вам понадобится всего 2 штуки.

Для удобства подключения розетки необходимы отрезки медного провода длиной 10-12 см., с двух сторон которых необходимо удалить изоляцию примерно по 12 мм.

Благодаря прозрачной части клемника можно убедиться, что провод прошел его контакт.Подготавливаем к монтажу оба кусочка медного провода, а затем подготавливаем к соединению алюминиевый провод. Отрезаем лишнюю часть провода без изоляции и надеваем на него клемник придерживая при этом провод плоскогубцами.

Аккуратно подгибая, укладываем алюминиевый провод к задней стенке подрозетника.

Подключив медные провода к болтовым клеммам розетки, и аккуратно загнув их гармошкой, вставляем розетку на свое место, наблюдая за тем, чтобы провод не был на пути розеточных распорок.

Фиксируем розетку саморезами из комплекта подрозетника. Этого крепления порой достаточно. Но не будет лишним, если закрепить розетку и распорками розеточного механизма.

Что такое кросс-модуль и зачем он нужен?

Во время электромонтажа очень часто возникает необходимость соединять один вводной провод с несколькими отходящими линиями, от которых уже идет питание на отдельные группы: освещение, розетки, мощные электроприборы. Использовать для коммутации ненадежные скрутки очень опасно, т.к.

возникает вероятность короткого замыкания или же воспламенения электропроводки в результате перегрева. Поэтому на рынке электроустановочных изделий появились достаточно простые и в то же время удобные приспособления, называемые модульными распределительными блоками (сокращенно РБ).

О том для чего нужны и где применяются кросс-модули (еще одно их название), мы расскажем в этой статье.

Конструкция

Модульный распределительный блок состоит из определенного количества металлических шин, которые изолированы друг от друга. Материал изготовления шин может быть либо электротехническая медь, либо латунь. Также в конструкцию кросс-модуля входят винтовые зажимы, благодаря которым и осуществляется быстрая и безопасная коммутация проводов различного сечения.

Сам корпус распределительного блока изготовлен из термостойкого самозатухающего пластика, благодаря чему такие изделия считаются пожаробезопасными.

Помимо этого конструкция кросс-модуля включает в себя откидную крышку, благодаря которой шины защищаются от случайного проникновения посторонних предметов.

Крышка изготавливается из прозрачного пластика, что позволяет удобно делать ревизию распределительного щитка.

Следует также отметить, что кросс-модули бывают нескольких видов: нулевые (для подключения нулевых проводов), фазные и комбинированные. Отличие нулевого распределительного блока от фазного заключается в том, что последний способен выдержать более высокую токовую нагрузку, благодаря своей конструкции.

Помимо этого изделия могут быть однополюсными (или как их еще называют однофазными) либо многополюсными (на 2, 3, 4 полюса). Модульные распределительные блоки на несколько полюсов используются для сборки трехфазных щитов.

Что касается технических характеристик, кросс-модули бывают рассчитаны на различную токовую нагрузку: от 80 до 500 А. Также существуют различия в сечениях на входе и выходе.

Входное сечение провода может быть от 16 до 185 мм2, а на выходе может иметься от 2 и более клеммников, рассчитанных на различное, меньшее сечение.

Чтобы выбрать подходящий вариант исполнения, нужно изначально составить схему распределительного щитка, чтобы знать, какие провода будут коммутироваться.

Следует также отметить, что существуют кроссовые модули, предназначенные для коммутации цифровых сетей: витой пары либо же оптоволокна. Они так и называются, оптические кросс-модули.

Область применения

Как вы уже поняли, назначение кросс-модуля – коммутация проводов в щитке. Действительно, гораздо профессиональнее будет выглядеть распределительный щит, в котором провода соединены через специальный кроссовый модуль. В этом вы можете убедиться, просмотрев данное фото:

К тому же, применение данных изделий позволяет быстрее разобраться в схеме электрощита, что ускорит ремонтные и электромонтажные работы.

Также кросс-модули применяют при монтаже главной заземляющей шины. В этом случае распределительный блок играет роль клеммника – соединяет провода заземления маленького сечения с вводным.

Подключение

Установка и подключение кросс-модуля не представляет ничего сложного. Корпус достаточно просто крепиться на din-рейку, благодаря чему установить его можно очень быстро. Коммутация проводов также осуществляется с легкостью. На видео ниже показывается, как подключить кроссовый модуль, а также наглядно демонстрируется преимущество его использования:

Вот мы и рассмотрели, что такое кросс-модуль, зачем он нужен и каких размеров бывает данное изделие. Напоследок рекомендуем покупать модульный распределительный блок от проверенных производителей: ABB, IEK, Legrand, Dekraft либо Schneider Electric. Качество материалов играет очень важную роль в работе этого приспособления.

Советуем также прочитать:

Блиц-советы

Применение унифицированных реек в электрических щитах существенно облегчает их обслуживание. Чтобы заменить устройство необходимо лишь послабить на зажимах крепежные элементы проводов для их отъединения, затем защелку сдвигают вниз, и прибор снимают с рейки.
Для определения величины постоянного тока оборудования, необходимо его мощность разделить на напряжение сети.
Если к распределительному узлу планируется подключение мощных электроприборов, специалисты рекомендуют использовать модели розеток со значением номинального тока не ниже 16А.
Для монтажа розеток в распределительных узлах достаточно использовать устройство со степенью защиты не ниже IP. При монтаже DIN-рейки на открытом воздухе или в помещениях с повышенной влажностью рекомендовано обеспечить уровень защиты не ниже IP44.

Основное назначение

Электрощиток состоит из ряда модульных устройств (выключателей, автоматов, индикаторов, розеток т. п.), каждый из которых выполняет определенную функцию.

Щитовая розетка монтируется в электрический щиток для возможности подключения к нему любого электроприбора во время обслуживания и ремонта элементов распределительного устройства. Такую розетку часто используют для подключения потребителей электричества, расположенных близко к щитовой. Нередко во время контрольного осмотра оборудования подключают и переносные светильники.

Розетка на DIN-рейку устанавливается в зданиях различных предприятий и офисных помещениях крупных компаний для создания надежного электрического контакта с сетевой вилкой прибора любой мощности во время обустройства макетных павильонов, испытательных стендов и т. п.

Это интересно: Подрозетник для бетона

Как добавить розетку в квартире

Более дешёвым и быстрым вариантом будет являться добавление одной или нескольких розеток в квартире без полной замены проводки. Этот вариант актуален, если в ближайшее время ремонт в квартире не планируется, а также, если электропроводка в квартире находится в нормальном состоянии, либо уже недавно производилась её замена. Конечно же, о количестве электрических розеток и о местах их размещения в квартире желательно думать до начала ремонта. Однако, если момент уже упущен, нужно решить как подключить дополнительную розетку в квартире

Как разместить кабель и розетку на стене

При установке дополнительных розеток в квартире в первую очередь нужно решить, какой тип розетки будет использоваться – наружной или внутренней установки, то есть накладная или встраиваемая. То же касается и кабеля от розетки до участка электропроводки, на котором уже есть питание. Поскольку существует скрытый или открытый способ монтажа кабеля.

Скрытая проводка и встраиваемая розетка

Какой вариант установки розетки и прокладки кабеля выбрать – решать Вам.Встраиваемая розетка и скрытая проводка, естественно выглядит наиболее удачным вариантом с эстетической точки зрения. Однако, как уже было сказано выше, в большинстве случаев такой вариант влечёт за собой довольно дорогостоящий ремонт. Необходимо будет штробить стену, делать отверстие под монтажную коробку. При этом будет нарушена целостность стены и повреждено её отделочное покрытие.

Открытая проводка и накладные розетки

Монтаж кабеля открытым способом (снаружи стены), а также установка розеток накладного типа позволит выполнить работы с наименьшими трудозатратами, а также минимизировать количество пыли и грязи. Такой способ позволит сохранить отделочное покрытие стены, на которой планируется установить розетку и проложить кабель.

Монтаж проводки открытым способом: минимум затрат и работ

Минусом данного метода является то, что добавленный участок проводки будет виден, что выглядит не слишком аккуратно. Решить данную проблему можно несколькими способами. Например, если возможно, то проложить участок проводки, спрятав его за элементами интерьера комнаты. Это уже не будет бросаться в глаза, и может являться приемлемым вариантом. Также достаточно простым решением является расположения кабеля под плинтусом — это не влечёт за собой масштабных ремонтных работ, и само по себе является достаточно экономичным вариантом.

Как добавить розетку в квартире со стенами из гипсокартона

В том случае, когда стены в квартире отделаны гиспокартоном, монтаж скрытых элементов электропроводки значительно упрощается. Для установки розетки в данном случае нужно будет выбрать пустой проем между монтированными на стене профилями и выполнить отверстие под монтажную коробку. Если розетка находится под распределительной коробкой, то дополнительный участок кабеля можно проложить в пустоте между профилями. Или же протянуть провод вниз, а внизу проложить провод в кабель-канале либо внутри плинтуса, который конструктивно предназначен для прокладки кабеля.

Проложить проводку можно незаметно, протянув ее внутри плинтуса

Конструкция и характеристики

Особенность внутреннего устройства розеток щитовых на DIN-рейку — пластиковая защелка, благодаря которой устройство надежно крепится к дополнительному профилю — рейке.

Существует несколько разновидностей модульных розеток:

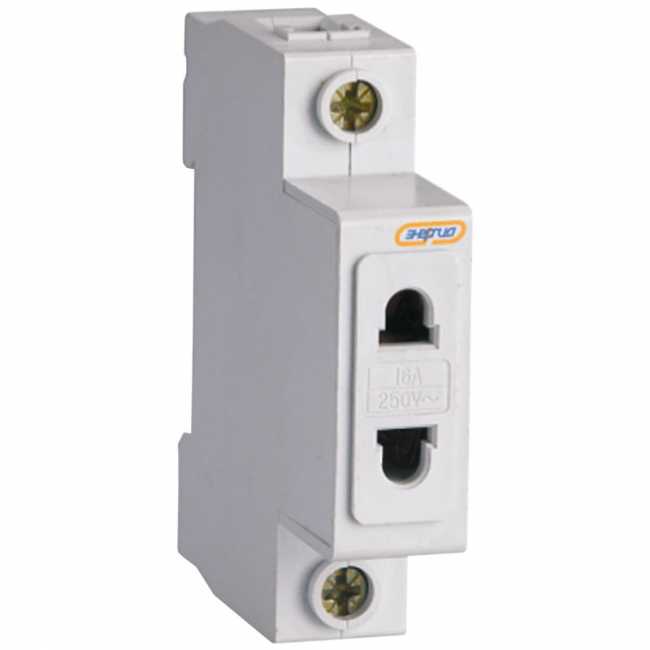

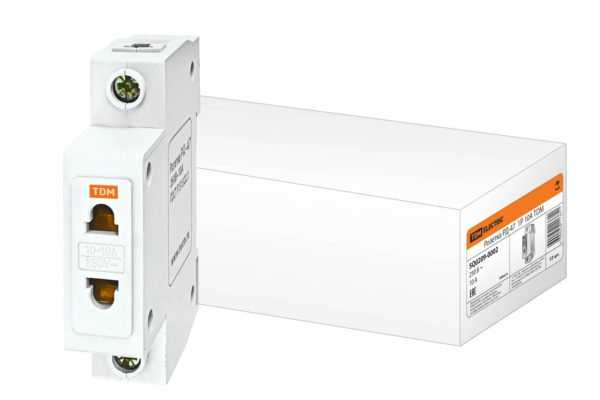

Без заземления. Небольшого размера, шириной 17,5 мм, а значит, занимают в щитке место 1 стандартного модуля. Это их основное преимущество. Применяются для подключения электроприборов, не требующих заземления, незначительной мощности: паяльников, светильников и т. п. Номинальный ток 6А, 10А.

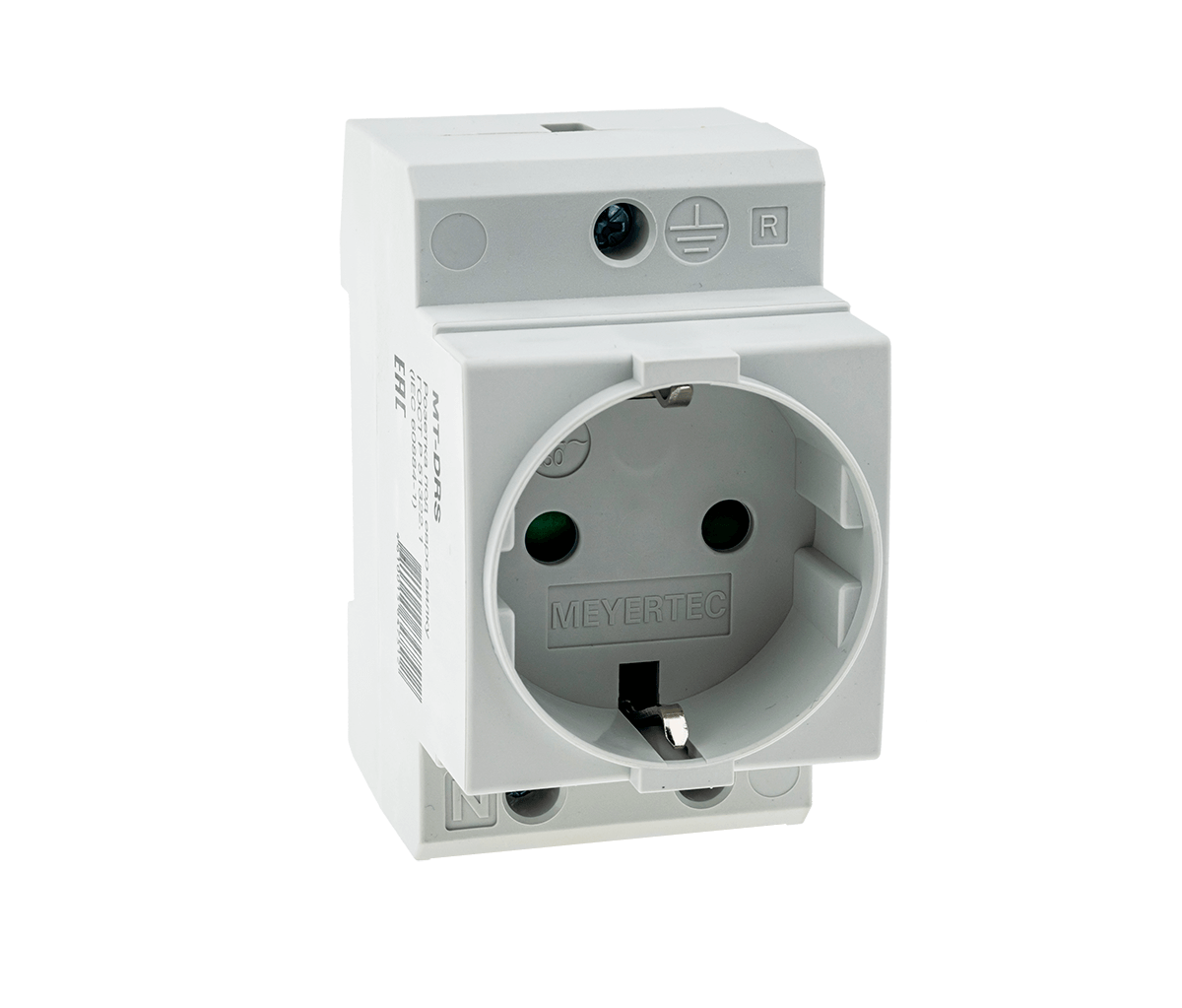

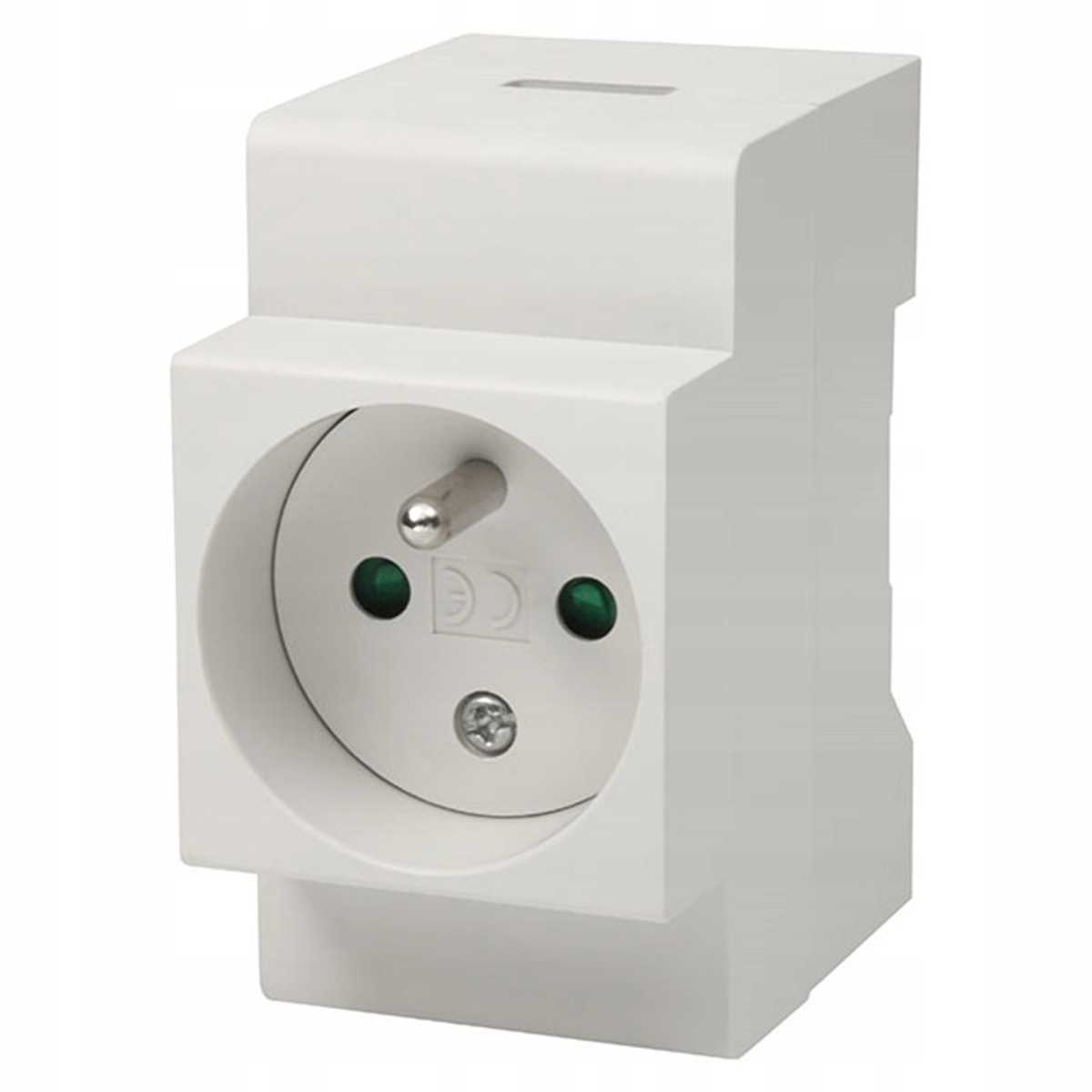

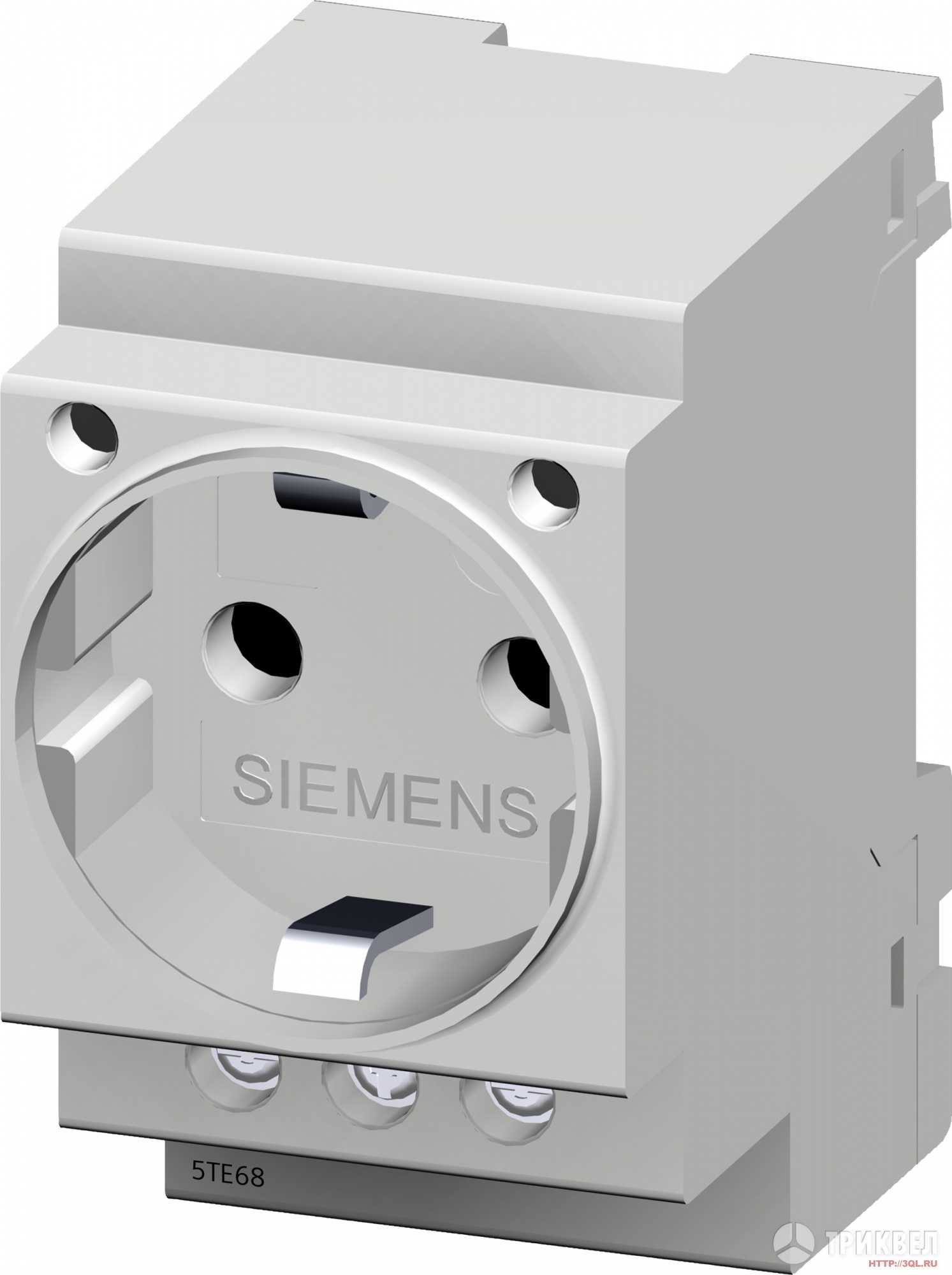

С заземлением. Их ширина значительно больше незаземленных, составляет 2,5 модуля. Благодаря тому, что такие розетки обустроены заземляющими контактами, их применение распространяется на подключение приборов с металлическими составляющими, требующими заземления. Параметр тока составляет 10А и 6А.

Модульные розетки делят по степени защиты от таких вредных факторов, как влага и пыль. Значение указывается в буквенно-численном виде. К примеру, код IP44, где IP — уровень защищенности от проникновения инородных элементов любого размера в корпус устройства, а 44 — степень его влагозащиты.

Размеры модульных розеток установлены мировым стандартом и находятся в таком диапазоне:

длина (с заземлением): 44 мм, 18 мм;
высота (с заземлением или без): 45 мм;
расстояние между краями: 76 мм, 77 мм;
толщина: 64 мм, 66 мм.

Разновидности и размеры электрощитков

Различают накладные, напольные и встраиваемые щиты. Накладные вид ставят на стену, комплектующие с корпусом находятся снаружи. Напольные модели монтируют на подставках на полу, или без опор. Для встраиваемых в стене делают нишу, куда вставляют ящик. Электрические шкафы монтируют внутри или снаружи зданий.

Степени корпусной защиты:

IP30, IP20 — ставят в помещениях нормальной влажности, защита от воды не предусмотрена, есть только корпус, предохраняющий от постороннего действия;
IP54, IP44 — защита от влаги на более высоком уровне, можно монтировать на улице, но с защитой от прямого попадания воды;
IP65, IP55 — предназначены для агрессивных условий работы, снаружи строений, не требуют дополнительной защиты от дождя, пыли, обледенения.

От габаритов коробки зависит количество коммутаторов, кабельных линий, которые подключаются. Размер определяют так, чтобы было место для установки требуемого комплекта.

Сами собирали электрощит?

Сам
80.41%

Электрики
7.35%

Частично сам
12.24%

Проголосовало: 245

Размеры щитков в сантиметрах:

ЩРВ-12, высота — 28 см, ширина — 33 см, глубина — 12 см, в один ряд можно поставить 12 модулей;
ЩРВ-18 — 43 х 33 х 12, соответственно, модули в 2 ряда — 18 шт.;
ЩРВ-24 — 43 х 33 х 12, 24 модуля в 2 ряда;
ЩРВ-36 — 55 х 33 х 12, 36 модулей в 3 ряда;
ЩРВ-9 — 25 х 25 х 12, 9 модулей в 1 ряд;
ЩРН-15 — 25 х 35 х 12, 15 мод. В 1 ряд;
ЩРН-24 — 40 х 30 х 12, 24 мод. В 2 ряда;
ЩРН-45 — 52 х 35 х 12, 45 мод. В 3 ряда.

Выпускают пластиковые и стальные щитки. Для герметичности в готовых изделиях есть эластичные уплотнители, от постороннего доступа ставят запоры и замки.
