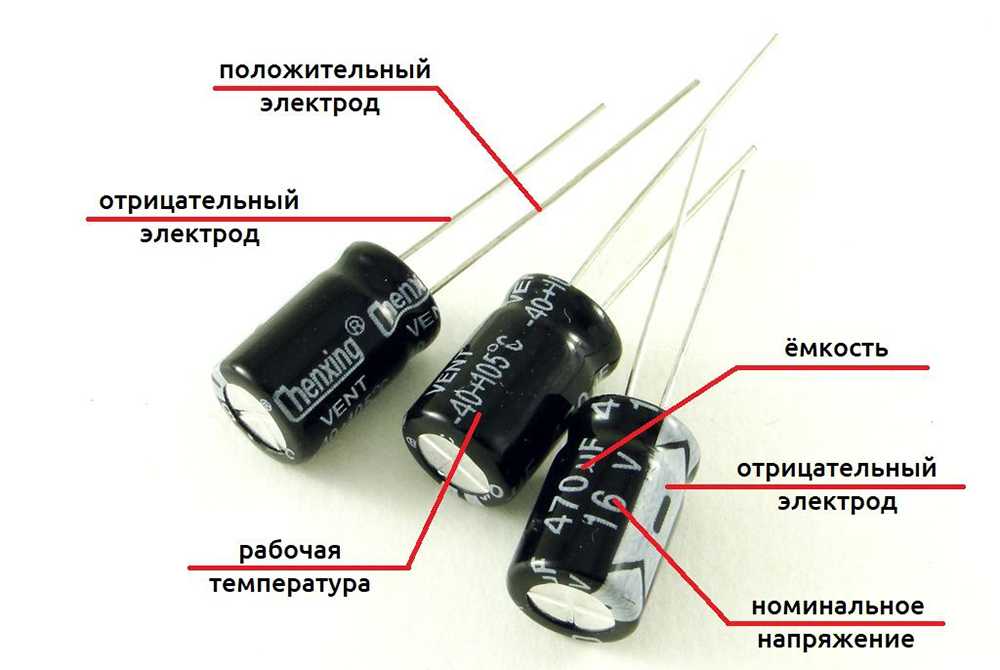

По внешнему виду
Если маркировка стерлась или неясна, то определение полярности конденсатора иногда возможно путем анализа внешнего вида корпуса. У многих емкостей с расположением выводов на одной стороне и не подвергавшихся монтажу плюсовая ножка длиннее, чем отрицательная. Изделия марки ЭТО, ныне устаревшие, имеют вид 2 цилиндров, поставленных друг на друга: большего диаметра и небольшой высоты, и меньшего диаметра, но существенно более высокий. Контакты расположены по центру торцов цилиндров. Положительный вывод смонтирован в торце цилиндра большего диаметра.
У некоторых мощных электролитов катод выведен на корпус, который соединен пайкой с шасси электрической схемы. Соответственно, положительный вывод изолирован от корпуса и расположен на его верхней части.
Полярность широкого класса зарубежных, а теперь и отечественных электролитических конденсаторов, определяется по светлой полосе, ассоциированной с отрицательным полюсом прибора. Если же ни по маркировке, ни по внешнему виду полярность электролита определить нельзя, то и тогда задача “как узнать полярность конденсатора” решается путем применения универсального тестера – мультиметра.
Маркировка конденсаторов тремя цифрами
При такой маркировке две первые цифры определяют мантиссу емкости, а последняя — показатель степени по основанию 10, другими словами в какую степень нам нужно возвести число 10, или еще проще сколько нулей нужно добавить после первых 2-х чисел.
Полученное таким образом число соответствует емкости в пикофарадах. Если первая цифра «0», то емкость менее 1пФ (010 = 1.0пФ). Если последняя цифра равна «9» то это означает что показатель степени равен «-1» что мы должны мантиссу умножить на 10 в степени «-1» или другими словами разделить ее на 10.
| код | пикофарады, пФ, pF | нанофарады, нФ, nF | микрофарады, мкФ, μF |
|---|---|---|---|
| 109 | 1.0 пФ | ||
| 159 | 1.5 пФ | ||
| 229 | 2.2 пФ | ||
| 339 | 3.3 пФ | ||
| 479 | 4.7 пФ | ||
| 689 | 6.8 пФ | ||
| 100 | 10 пФ | 0.01 нФ | |
| 150 | 15 пФ | 0.015 нФ | |
| 220 | 22 пФ | 0.022 нФ | |
| 330 | 33 пФ | 0.033 нФ | |
| 470 | 47 пФ | 0.047 нФ | |
| 680 | 68 пФ | 0.068 нФ | |
| 101 | 100 пФ | 0.1 нФ | |
| 151 | 150 пФ | 0.15 нФ | |
| 221 | 220 пФ | 0.22 нФ | |
| 331 | 330 пФ | 0.33 нФ | |
| 471 | 470 пФ | 0.47 нФ | |
| 681 | 680 пФ | 0.68 нФ | |
| 102 | 1000 пФ | 1 нФ | |
| 152 | 1500 пФ | 1.5 нФ | |
| 222 | 2200 пФ | 2.2 нФ | |
| 332 | 3300 пФ | 3.3 нФ | |
| 472 | 4700 пФ | 4.7 нФ | |
| 682 | 6800 пФ | 6.8 нФ | |
| 103 | 10000 пФ | 10 нФ | 0.01 мкФ |
| 153 | 15000 пФ | 15 нФ | 0.015 мкФ |
| 223 | 22000 пФ | 22 нФ | 0.022 мкФ |
| 333 | 33000 пФ | 33 нФ | 0.033 мкФ |
| 473 | 47000 пФ | 47 нФ | 0.047 мкФ |
| 683 | 68000 пФ | 68 нФ | 0.068 мкФ |
| 104 | 100000 пФ | 100 нФ | 0.1 мкФ |
| 154 | 150000 пФ | 150 нФ | 0.15 мкФ |
| 224 | 220000 пФ | 220 нФ | 0.22 мкФ |
| 334 | 330000 пФ | 330 нФ | 0.33 мкФ |
| 474 | 470000 пФ | 470 нФ | 0.47 мкФ |
| 684 | 680000 пФ | 680 нФ | 0.68 мкФ |
| 105 | 1000000 пФ | 1000 нФ | 1 мкФ |
Изменение емкости керамических конденсаторов с ненормируемым ТКЕ
| Условное обозначение группы ТКЕ | Допустимое изменение емкости в интервале температур — 60 +85 °С |
Новое обозначение | Старое обозначение | |
| Цвет покрытия конденсаторов | Цвет маркировочного знака | |||
| Н10 | ± 10 | Оранжевый4 | Оранжевый | Черный |
| Н20 | ± 20 | 4- черный | ||
| Оранжевый4 | То же | Красный | ||
| Н30 | ± 30 | 4-красный | ||
| Оранжевый4 | —»— | Зеленый | ||
| Н50 | ± 50 | 4-зеленый | ||
| Оранжевый4 | —»— | Синий | ||
| Н70 | — 70 | 4-голубой | ||
| Оранжевый4 | —»— | — | ||
| Н90 | — 90 | 4-фиолетовый | ||
| Оранжевый4 | —»— | Белый | ||
| 4-белый |
Номинальное напряжение — напряжение, обозначенное на конденсаторе (или
указанное в документации), при котором он может работать в заданных условиях в
течение срока службы с сохранением параметров в допустимых.
При эксплуатации конденсаторов на переменном или постоянном токе с наложением
переменной составляющей напряжения сумма этих составляющих не должна превышать
допустимое напряжение, а амплитуда переменного напряжения, рассчитанного исходя
из допустимой реактивной мощности Ррдоп, не должна
превышать 565·103Ррдоп/С, где / — частота,
Гц; С — емкость, пФ.
Для конденсаторов с номинальным напряжением до 10 кВ номинальные напряжения
устанавливаются из ряда (ГОСТ 9665—77): 1; 1,6; 2,5; 3,2; 4; 6,3; 10; 16; 20;
25; 32; 40; 50; 63; 80; 100; 125; 160; 200; 250; 315; 350; 400; 450; 500; 630;
800; 1000; 1600; 2000; 2500; 3000; 4000; 5000; 6300; 8000; 10 000 В.
Номинальный ток конденсатора — наибольший ток, при котором конденсатор
может работать в заданных условиях в течение гарантированного срока службы.
Этот
параметр характерен только для вакуумных
конденсаторов.
Тангенс угла потерь характеризует потери энергии в конденсаторе.
Значения тангенса угла потерь у керамических высокочастотных, слюдяных,
полистирольных и фторопластовых конденсаторов находятся в пределах (10…15) •
10~~4, поликарбонатных {15…25) -10 4, керамических
низкочастотных 0,035, оксидных 5…35 %, полиэтилентерефталатных 0,01 …0,012. Величина, обратная тангенсу угла потерь, называется
добротностью
конденсатора.
Сопротивление изоляции и ток утечки.
Эти параметры характеризуют
качество диэлектрика и используются при расчетах высокоомных, времязадающих и
слаботочных цепей.
Наиболее высокое сопротивление изоляции у фторопластовых,
полистирольных и полипропиленовых конденсаторов, несколько ниже у
высокочастотных керамических, поликарбонатных и лавсановых конденсаторов.
Самое
низкое сопротивление изоляции у сегнетокерамических конденсаторов.
Для оксидных конденсаторов нормируют ток утечки, значения которого
пропорциональны емкости и напряжению.
Наименьший ток утечки имеют танталовые
конденсаторы (от единиц до десятков микроампер).
У алюминиевых конденсаторов ток
утечки, как правило, на один-два порядка выше.
Маркировка на корпусе
Отображение параметров конденсатора включает емкость, выраженную в миллифарадах (мФ), микрофарадах (мкФ), нанофарадах (нФ) или пикофарадах (пФ). Затем следует допуск по отклонению, который может быть симметричный, например, ± 0,005 % или несимметричный – — 10 +30 %. То есть показана погрешность номинала. Потом ставится максимальное напряжение, которое выдерживает прокладка. Например, 200 В, 400 В и др.
На импортных моделях, а в настоящее время и на отечественных, выполняется такая же маркировка, только в соответствии с международной системой измерений: mF – мФ, µF – мкФ, nF – нФ, pF – пФ, V – В.
Это самая простая и понятная маркировка, но со временем она стала ограничена, так как даже такая маленькая запись не помещалась на новых крошечных по размеру устройствах. При этом такой формат применяется и сегодня для сравнительно крупных моделей, разработанных до 1960 года.
Конденсаторы с линейной зависимостью от температуры
Таблица 3
| Обозначение ГОСТ | Обозначение международное | ТКЕ * | Буквенный код | Цвет** |
| П100 | P100 | 100 (+130…-49) | A | красный+фиолетовый |
| П33 | 33 | N | серый | |
| МПО | NPO | 0(+30..-75) | С | черный |
| М33 | N030 | -33(+30…-80] | Н | коричневый |
| М75 | N080 | -75(+30…-80) | L | красный |
| M150 | N150 | -150(+30…-105) | Р | оранжевый |
| М220 | N220 | -220(+30…-120) | R | желтый |
| М330 | N330 | -330(+60…-180) | S | зеленый |
| М470 | N470 | -470(+60…-210) | Т | голубой |
| М750 | N750 | -750(+120…-330) | U | фиолетовый |
| М1500 | N1500 | -500(-250…-670) | V | оранжевый+оранжевый |
| М2200 | N2200 | -2200 | К | желтый+оранжевый |
* В скобках приведен реальный разброс для импортных конденсаторов в диапазоне температур -55…+85 ° С.
** Современная цветовая кодировка в соответствии с EIA. Цветные полоски или точки. Второй цвет может быть представлен цветом корпуса.
МБГО-1
Металлизированный бумажный герметизированный однослойный конденсатор постоянной емкости МБГО-1 30 мкФ ±10% 160В, изготовлен в январе 1986 года на Николаевском заводе Никонд.Конденсаторы МБГО-1 и МБГО-2 одинаковые по всем характеристикам, единственное отличие — на корпусе у МБГО-1 отсутствуют элементы для крепления.
МБГО-2
Конденсаторы металлобумажные высоковольтные импульсные
Предназначены для формирования мощных импульсов тока разряда в нагрузке, обладают высокой энергоемкостью
Конденсаторы изготовляют в металлических прямоугольных корпусах, герметизированных пайкой, с лепестковыми выводами
Выпускаются согласно ТУ ОЖО.462.124 ТУ приемка «1»
По способу крепления конденсаторы отличаются наличием или отсутствием на корпусе специальных крепежных пластин
МБГО-2, 4 мкФ ±10%, 160В, изготовлен в июле 1988 г.
Завод Никонд — г. Николаев, Украинская ССР
МБГЧ-1
Конденсаторы металлобумажные высоковольтные импульсные
МБГЧ-1, 1 мкФ ±10%, 250В, изготовлен в июле 1988 г.
Рязанский завод Поликонд, СССР
Конденсатор МБГЧ-1 0,5 мкФ ±10% 500ВИзготовлен в марте 1978 года на Новосибирском заводе конденсаторов.Подобные конденсаторы широко использовались в самых различных устройствах, данный эекземпляр, например, изъят из акустической системы Вега 25 АС-101
МБГП-1, МБГП-2
Металлобумажный герметичный прямоугольный конденсатор
МБГП-1, 400В, 3,9 мкФ ±10%, партия №60.Изготовлен в июне 1988 года на заводе Лаконд, Новая Ладога. Размеры: 31,5 х 47 х 61 мм.
МБГП-2, 0,24 мкФ ±10%, 1600В, изготовлен в сентябре 1989 г. Партия №15
Производитель — Лаконд, Новая Ладога, СССР (Амфи-Лаконд)
ОКБГ-МП
Особый (вариант) Конденсатор Бумажный Герметизированный в Металлическом Плоском корпусе
По сути тот же КБГ-МП.
Выпускался с незапамятных времен — начала 1960-х годов, как сейчас — неизвестно
ОКБГ-МП, 0,25 мкФ ±10%, 600В, изготовлен в сентябре 1984 г.
Северо-Задонский конденсаторный завод ЭЛЕКТРОЛИТ, СССР
К70-7
Полистирольные конденсаторы К70-7 предназначены для работ в цепях постоянного, переменного и пульсирующего тока
Производство СССР, достаточно редкий и точный конденсатор
К70-7С, 66600 пФ ±0,5%, 100В
Изготовлен в декабре 1976 года на заводе Вектор, г.Остров, Псковская область
ЛСМ-400-3,8У11
Конденсаторы типа ЛСМ с фольговыми обкладками и бумажным диэлектриком, пропитанным трихлордифенилом.
Предназначены для использования в качестве балластных и для повышения коэффициента мощности пускорегулирующих аппаратов, люминесцентных светильников, цепей переменного тока частотой 50 и 60 Гц. Изготавливаются в исполнении для умеренного климата категории размещения 11. Выпускаются в прямоугольных металлических герметизированных корпусах со стеклянными или керамическими изоляторами, через которые проходят выводы.
Мой экземпляр был извлечен из старой советской лампы дневного освещения. На конденсаторе нанесена такая маркировка: Знак Качества, логотип неизвестного мне завода. Затем название модели ЛСМ-400-3,8У11. 3,8 МКФ ±10% 400 В 50Гц. ТС -30/+50. Дата изготовления — IV 1975 г. ТУ16527167-72.
Размеры: высота 115 мм (вместе с выводами), 28 х 44,4 мм.
Маркировка керамических SMD конденсаторов
SMD конденсаторы также маркируются кодом, код маркировки состоит из символов, которых может быть 1 или 2 и цифры. Если в обозначении 2 символа то первый это код изготовителя, например K означает Kemet.
Второй символ это мантисса значение представлено в таблице. Цифра это показатель степени по основанию 10. По сути тоже самое что и маркировка 3-мя цифрами, только мантисса тут обозначается символом.
Пример обозначения:
| маркировка | значение | маркировка | значение | маркировка | значение | маркировка | значение |
|---|---|---|---|---|---|---|---|
| A | 1.0 | J | 2.2 | S | 4.7 | a | 2.5 |
| B | 1.1 | K | 2.4 | T | 5.1 | b | 3.5 |
| C | 1.2 | L | 2.7 | U | 5.6 | d | 4.0 |
| D | 1.3 | M | 3.0 | V | 6.2 | e | 4.5 |
| E | 1.5 | N | 3.3 | W | 6.8 | f | 5.0 |
| F | 1.6 | P | 3.6 | X | 7.5 | m | 6.0 |
| G | 1.8 | Q | 3.9 | Y | 8.2 | n | 7.0 |
| H | 2.0 | R | 4.3 | Z | 9.1 | t | 8.0 |
Маркировка конденсаторов тремя цифрами
При такой маркировке две первые цифры определяют мантиссу емкости, а последняя — показатель степени по основанию 10, другими словами в какую степень нам нужно возвести число 10, или еще проще сколько нулей нужно добавить после первых 2-х чисел.
Полученное таким образом число соответствует емкости в пикофарадах. Если первая цифра «0», то емкость менее 1пФ (010 = 1.0пФ). Если последняя цифра равна «9» то это означает что показатель степени равен «-1» что мы должны мантиссу умножить на 10 в степени «-1» или другими словами разделить ее на 10.
кодпикофарады, пФ, pFнанофарады, нФ, nFмикрофарады, мкФ, μF
| 109 | 1.0 пФ | ||
| 159 | 1.5 пФ | ||
| 229 | 2.2 пФ | ||
| 339 | 3.3 пФ | ||
| 479 | 4.7 пФ | ||
| 689 | 6.8 пФ | ||
| 100 | 10 пФ | 0.01 нФ | |
| 150 | 15 пФ | 0.015 нФ | |
| 220 | 22 пФ | 0.022 нФ | |
| 330 | 33 пФ | 0.033 нФ | |
| 470 | 47 пФ | 0.047 нФ | |
| 680 | 68 пФ | 0.068 нФ | |
| 101 | 100 пФ | 0.1 нФ | |
| 151 | 150 пФ | 0.15 нФ | |
| 221 | 220 пФ | 0.22 нФ | |
| 331 | 330 пФ | 0.33 нФ | |
| 471 | 470 пФ | 0.47 нФ | |
| 681 | 680 пФ | 0.68 нФ | |
| 102 | 1000 пФ | 1 нФ | |
| 152 | 1500 пФ | 1.5 нФ | |
| 222 | 2200 пФ | 2.2 нФ | |
| 332 | 3300 пФ | 3.3 нФ | |
| 472 | 4700 пФ | 4.7 нФ | |
| 682 | 6800 пФ | 6.8 нФ | |
| 103 | 10000 пФ | 10 нФ | 0.01 мкФ |
| 153 | 15000 пФ | 15 нФ | 0.015 мкФ |
| 223 | 22000 пФ | 22 нФ | 0.022 мкФ |
| 333 | 33000 пФ | 33 нФ | 0.033 мкФ |
| 473 | 47000 пФ | 47 нФ | 0.047 мкФ |
| 683 | 68000 пФ | 68 нФ | 0.068 мкФ |
| 104 | 100000 пФ | 100 нФ | 0.1 мкФ |
| 154 | 150000 пФ | 150 нФ | 0.15 мкФ |
| 224 | 220000 пФ | 220 нФ | 0.22 мкФ |
| 334 | 330000 пФ | 330 нФ | 0.33 мкФ |
| 474 | 470000 пФ | 470 нФ | 0.47 мкФ |
| 684 | 680000 пФ | 680 нФ | 0.68 мкФ |
| 105 | 1000000 пФ | 1000 нФ | 1 мкФ |
Маркировка smd компонентов
Так называемые компоненты SMD применяются для монтажа на поверхности и при этом имеют крайне маленькие размеры. Соответственно, по этой причине на них нанесена разметка, которая имеет минимальные размеры. Вследствие этого есть система сокращения как цифр, так и букв. Буква имеет обозначение емкости определенного объекта в единицах пикофарады. Что же касается цифры, то она обозначает так называемый множитель в десятой степени.
Весьма распространенные электролитические конденсаторы могут иметь на своем непосредственном корпусе значения основного типа параметра. Это значение имеет дробь в виде десятичного типа.
Маркировка керамических SMD конденсаторов
SMD конденсаторы также маркируются кодом, код маркировки состоит из символов, которых может быть 1 или 2 и цифры. Если в обозначении 2 символа то первый это код изготовителя, например K означает Kemet.
Второй символ это мантисса значение представлено в таблице. Цифра это показатель степени по основанию 10. По сути тоже самое что и маркировка 3-мя цифрами, только мантисса тут обозначается символом.
Пример обозначения:
| маркировка | значение | маркировка | значение | маркировка | значение | маркировка | значение |
| A | 1.0 | J | 2.2 | S | 4.7 | a | 2.5 |
| B | 1.1 | K | 2.4 | T | 5.1 | b | 3.5 |
| C | 1.2 | L | 2.7 | U | 5.6 | d | 4.0 |
| D | 1.3 | M | 3.0 | V | 6.2 | e | 4.5 |
| E | 1.5 | N | 3.3 | W | 6.8 | f | 5.0 |
| F | 1.6 | P | 3.6 | X | 7.5 | m | 6.0 |
| G | 1.8 | Q | 3.9 | Y | 8.2 | n | 7.0 |
| H | 2.0 | R | 4.3 | Z | 9.1 | t | 8.0 |
Советские керамические и пленочные конденсаторы
На страницах посвященных кодовым маркировкам пленочных и керамических конденсаторов уже описано много конденсаторов советского производства, тем не менее я думаю отдельная страница, описывающая конденсаторы производства СССР по типам, не помешает. Данная коллекция безусловно будет пополняться и дополняться новыми экземплярами. ПРОСЬБА — если вы обнаружите неточность или ошибки в описаниях, напишите мне через форму Обратной связи, либо оставьте комментарий внизу страницы!
• Советские керамические и пленочные конденсаторы — фотосправочник
К73-17, К73-17В
Конденсаторы плёночные полиэтилентерефталатные металлизированные широкого применения
Конденсаторы К73-17 предназначены для работы в цепях постоянного, переменного и пульсирующего тока.
Выпускались в СССР в разных исполнениях, отличающихся различной видом выводов, выпускаются и поныне в России
К73-17В 470nK 630V, ноябрь 1989 года
Кузнецкий конденсаторный завод, СССР
К73-17, 0,033 мкФ на 400В
Производства SAHA — Индия
К73-17 4,7 мкФ ±10%, 63В
Фирма производитель SAHA, Индия
К73-17, 1 мкФ ±10% 63В
К73-17, 220nK П 630В, изготовлен в июле 1990 г.
Северо-Задонский конденсаторный завод ЭЛЕКТРОЛИТ, СССР
Тот же конденсатор, что и выше, с той же датой изготовления, но. внешний вид напоминает какую-то халтуру.
Северо-Задонский конденсаторный завод ЭЛЕКТРОЛИТ, СССР
К73-17В 220nM 400V, изготовлен в сентябре 1989 г.
Кузнецкий конденсаторный завод, СССР
К73-17 В 330nK 630V, изготовлен в феврале 1990 г.
Кузнецкий конденсаторный завод, СССР
К78-2
Конденсаторы фольгированные и металлизированные, полипропиленовые
Предназначены для работы в целях постоянного, переменного, пульсирующего токов и в импульсных режимах
Залитые компаундом, прямоугольные, выпускались в СССР, выпускаются и сейчас в Российской федерации
К78-2 5n6K 1600V A7
Новгородский завод конденсаторов, СССР
К79-2 10nJ 1000V A9
Новгородский завод конденсаторов, СССР
К78-2 1nJ 1600V A8
Новгородский завод конденсаторов, СССР
К78-2 5600pF ±5%, 1600V, изготовлен в июле 1990 г.
Новгородский завод конденсаторов, СССР
К71-7
Конденсаторы металлизированные на основе полистирольной пленки
Предназначены для работы в цепях постоянного, переменного, пульсирующего тока и в импульсных режимах.
Выпускались весьма качественные прецизионные конденсаторы в этой серии.
Изготавливал СССР, сейчас изготавливает Россия. Корпус — прямоугольный, залитый компаундом
К71-7 4700 пФ ±2%, 250В, изготовлен в августе 1990 г.
Северо-Задонский конденсаторный завод ЭЛЕКТРОЛИТ, СССР
К71-7 В, 4700 пФ ±1%, 250В, изготовлен в сентябре 1990 г.
Северо-Задонский конденсаторный завод ЭЛЕКТРОЛИТ, СССР
К71-7 0,05 мкФ ±0,5%, 250В, изготовлен в октябре 1988 г.
Северо-Задонский конденсаторный завод ЭЛЕКТРОЛИТ, СССР
К73-15, К73-15А
Конденсаторы полиэтилентерефталатные фольговые уплотненные изолированные
Предназначены для работы в цепях постоянного, переменного и пульсирующего токов
К73-15 конденсатор, в алюминиевом корпусе, залитыйпо бокам компаундом.0,047 мкФ ±10% 630ВИзготовлен в июле 1989 года на Одесском заводе Эпсилон
И разборка конденсатора К73-15
Конденсатор К73-15А 0,01 мкФ ±10%, 160В, изготовлен в августе 1988 года, производитель неизвестен
Конденсатор К73-15А, 0,047 мкФ ±5%, 630В, изготовлен в октябре 1991 г. Эпсилон, Одесса
К73-21
Конденсаторы класса «Х» предназначены для подавления индустриальных радиопомех в диапазоне частот от 0,1 до 100 МГц в цепях постоянного, переменного и пульсирующего токов
По конструкции — обернуты липкой лентой, залиты по торцам эпоксидным компаундом
Изготавливались в СССР и сейчас в России, часто используют в автомобильной электронике
Сдвоенный конденсатор К73-21, 2,2 мкФ ±10%, 160В, 6,3А
Изготовлен в январе 1985 года, производитель неизвестен
Сдвоенный конденсатор К73-21, 3,3 мкФ ±10%, 50В, 6,3А
Изготовлен в октябре 1984 года, производитель неизвестен
Какие параметры могут быть указаны в маркировке
Для конденсаторов важны три параметра:
- ёмкость;
- номинальное (рабочее) напряжение;
- допуск по отклонению ёмкости.
С первыми двумя всё ясно. Вот только стоит заметить, что на некоторых конденсаторах номинальное напряжение может быть не указано. Если предполагается высокое напряжение, надо смотреть в данных производителя.
Первым и самым важным параметром конденсатора является емкость. В связи с этим значение данной характеристики располагается на первом месте и кодируется буквенно-цифровым обозначением. Так как единицей измерения емкости является фарада, то в буквенном обозначении присутствует либо символ кириллического алфавита «Ф», либо символ латинского алфавита «F».
Так как фарад – большая величина, а используемые в промышленности элементы имеют намного меньшие номиналы, то и единицы измерения имеют разнообразные уменьшительные префиксы (мили- , микро- , нано- и пико). Для их обозначения используют также буквы греческого алфавита.
- 1 миллифарад равен 10-3 фарад и обозначается 1мФ или 1mF.
- 1 микрофарад равен 10-6 фарад и обозначается 1мкФ или 1F.
- 1 нанофарад равен 10-9 фарад и обозначается 1нФ или 1nF.
- 1 пикофарад равен 10-12 фарад и обозначается 1пФ или 1pF.
Если значение емкости выражено дробным числом, то буква, обозначающая размерность единиц измерения, ставится на месте запятой. Так, обозначение 4n7 следует читать как 4,7 нанофарад или 4700 пикофарад, а надпись вида n47 соответствует емкости в 0,47 нанофарад или же 470 пикофарад.
В случае, когда на конденсаторе не обозначен номинал, то целое значение говорит о том, что емкость указана в пикофарадах, например, 1000, а значение, выраженное десятичной дробью, указывает на номинал в микрофарадах, например 0,01.
Ёмкость конденсатора, указанная на корпусе, редко соответствует фактическому параметру и отклоняется от номинального значения в пределах некоторого диапазона. Точное значение емкости, к которой стремятся при изготовлении конденсаторов, зависит от материалов, используемых для их производства. Разброс параметров может лежать в пределах от тысячных долей до десятков процентов.
Величина допустимого отклонения ёмкости указывается на корпусе конденсатора после номинального значения путем проставления буквы латинского или русского алфавита. К примеру, латинская буква J (русская буква И в старом обозначении) обозначает диапазон отклонения 5% в ту или иную стороны, а буква М (русская В) – 20%.
Такой параметр, как температурный коэффициент емкости, входит в состав маркировки достаточно редко и наносится в основном на малогабаритные элементы, применяемые в электрических схемах времязадающих цепей. Для идентификации используется либо буквенно-цифровая, либо цветовая система обозначений.
Встречается и комбинированная буквенно-цветовая маркировка. Варианты её настолько разнообразны, что для безошибочного определения значения данного параметра для каждого конкретного типа конденсатора требуется обращение к ГОСТам или справочникам по соответствующим радиокомпонентам.
Напряжение, при котором конденсатор будет работать в течение установленного срока службы с сохранением своих характеристик, называется номинальным напряжением. Для конденсаторов, имеющих достаточные размеры, данный параметр наносится непосредственно на корпус элемента, где цифры указывают на номинальное значение напряжения, а буквы обозначают в каких единицах измерения оно выражено.
Например, обозначение 160В или 160V показывает, что номинальное напряжение равно 160 вольт. Более высокие напряжения указываются в киловольтах – kV. На малогабаритных конденсаторах величину номинального напряжения кодируют одной из букв латинского алфавита. К примеру, буква I соответствует номинальному напряжению в 1 вольт, а буква Q – 160 вольт.
Согласно «ГОСТ 30668-2000 Изделия электронной техники. Маркировка», указываются буквы и цифры, обозначающие год и месяц выпуска.
Дата, когда было осуществлено то или иное производство, может отображаться не только в виде цифр, но и в виде букв. Каждый год имеет соотношение с буквой из латинского алфавита. Месяца с января по сентябрь обозначаются цифрами от одного до девяти. Октябрь месяц имеет соотношение с цифрой ноль. Ноябрю соответствует буква латинского типа N, а декабрю – D.
ГодКод
| 1990 | A |
| 1991 | B |
| 1992 | C |
| 1993 | D |
| 1994 | E |
| 1995 | F |
| 1996 | H |
| 1997 | I |
| 1998 | K |
| 1999 | L |
| 2000 | M |
| 2001 | N |
| 2002 | P |
| 2003 | R |
| 2004 | S |
| 2005 | T |
| 2006 | U |
| 2007 | V |
| 2008 | W |
| 2009 | X |
| 2010 | A |
| 2011 | B |
| 2012 | C |
| 2013 | D |
| 2014 | E |
| 2015 | F |
| 2016 | H |
| 2017 | I |
| 2018 | K |
| 2019 | L |
Маркировка smd компонентов
Так называемые компоненты SMD применяются для монтажа на поверхности и при этом имеют крайне маленькие размеры. Соответственно, по этой причине на них нанесена разметка, которая имеет минимальные размеры. Вследствие этого есть система сокращения как цифр, так и букв. Буква имеет обозначение емкости определенного объекта в единицах пикофарады. Что же касается цифры, то она обозначает так называемый множитель в десятой степени.
Весьма распространенные электролитические конденсаторы могут иметь на своем непосредственном корпусе значения основного типа параметра. Это значение имеет дробь в виде десятичного типа.
Виды SMD-конденсаторов
Все используемые для поверхностного монтажа накопительные устройства бывают трех основных видов: керамические, электролитические и танталовые.
Электролитические
Такие компоненты для поверхностного монтажа состоят из:
- Алюминиевого цилиндрического корпуса, диаметром от 4 до 10 мм и высотой от 5,4 до 10,5 мм;
- Двух обкладок из тонкой фольги, разделенных пропитанной электролитом бумагой и скрученных в небольшой рулончик;
- Двух контактов (выводов), которые располагаются перпендикулярно осевой линии компонента. Так как электролитические смд накопители являются полярными, то к одному из контактов, обозначенному специальной полосой на торце корпуса, подключают отрицательный потенциал, ко второму – положительный.
- Монтажной площадки, предназначенной для фиксации компонента на рабочей поверхности.
Различные модели данных компонентов, имеющие номинал от 1 до 1000-150 мкФ, способны работать при напряжении от 4 до 1000 В.
Заключение
Как вы уже догадались, маркировка данных предметов имеет весьма широкий вариант. Особенно большое количество маркировок имеют конденсаторы, которые были произведены за границей. Довольно часто встречаются изделия не большого размера, параметры, которых можно определить с помощью специальных измерений.
Расшифровка цифровой и буквенной маркировки SMD резисторов
Маркировка проводов и кабелей и расшифровка марки
Как измерить ёмкость конденсатора мультиметром?
Определение ёмкости последовательно или параллельно соединённых конденсаторов — формула
Что такое электрическая ёмкость, в чём измеряется и от чего зависит
Как определить полярность электролитических конденсаторов, где плюс и минус?
