Опрессовка наконечников проводов: порядок и частые ошибки

Нюансы работы с НШВИ

Если используется многожильный кабель, то рекомендуется купить наконечник НШВИ. Этот вид не используется для оконцовки провода с одной жилой.

Опрессовка многожильного кабеля выполняется следующим образом:

необходимо выбрать сечение провода и марку наконечника. Жилы должны входить свободно со стороны юбки;
тип наконечника следует подобрать с некоторым запасом. Провод с сечением 1,25 мм опрессовывается наконечником от 1,5 кв. мм, а сечение юбки составляет до 2,5 кв. мм.

Вариант НШВИ

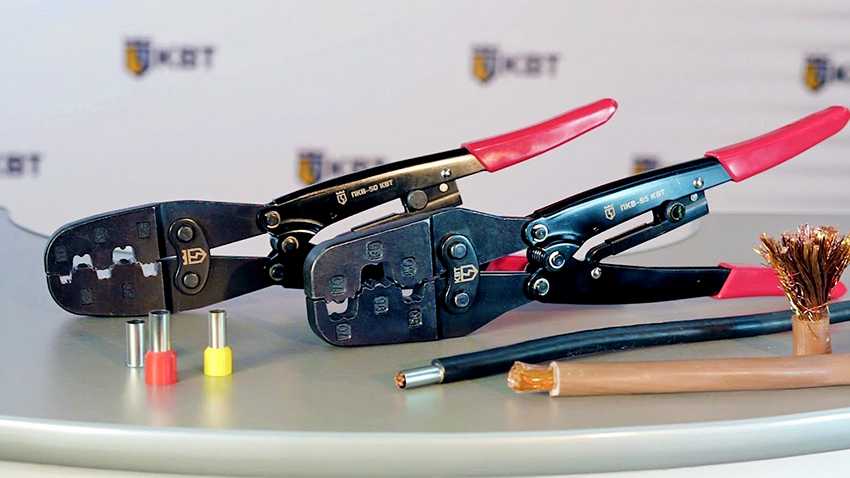

Необходимые инструменты

Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:

пресс клещи для опрессовки наконечников ПК2 и ПК2М применяются для оконцевания жил с сечением до 10 кв. мм;
инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.

Разновидности инструментов

Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.

Как обжать провод без инструментов можно посмотреть в данном видеролике:

Гильзы для проводов под опрессовку

Не во всех устройствах или приборах применяются кабельные наконечники — существует еще оконцовка гильзой. Для кабелей с жилами из меди применяются гильзы с маркировкой ГМЛ, что означает медная луженая гильза. Для проводов из алюминия подходит марка ГАО. Это гильза закрытого типа из алюминия. Если требуется выполнить соединение с соединением элементов меди и алюминия, то применяется сплав.

Гильзы для опрессовки

Подготовка к опрессовке

Прежде чем наконечник надеть на жилу, необходимо выполнить определенную подготовку:

очистите необходимый промежуток провода от изоляции. Для этого можно использовать специальный инструмент;
жилы скрутите рукой и поместите их в наконечник со стороны юбки.

Важно правильно выбрать сечение жилы, что обеспечить легкий вход в гильзу наконечника

Зачистка проводов

Как обжать провод

После подбора подходящих наконечников и проводов понадобится специальный инструмент. Пресс-клещи напоминают пассатижи, в конце которых есть специальная матрица, куда устанавливаются наконечники и не изолированный участок кабеля. Это приспособление позволяет обеспечить давление наконечника равномерно со всех сторон

Особое внимание стоит уделить типу кабеля, который бывает многожильным или с монолитной жилой

Опрессовка многожильных проводов

Обжим одинарного наконечника

Чтобы сделать качественный обжим рекомендуется соблюдать следующие рекомендации:

чтобы жилы не выпали из гнезда, проводник следует фиксировать при размещении в матрице инструмента;
опрессовка выполняется клещами до тех пор, пока не подключится храп механизм, позволяющий блокировать инструмент от разжима;
если фиксация проводится ручным способом, то контроль производится потягиванием руки. Если обжим качественный, то установка будет плотной без перемещений;
можно применять инструмент двухконтурного обжима. Оконцовка выполняется с помощью сжимания изолятора и втулки в гнездах с разным диаметром;
в завершение нужно проверить прочность контакта, немного натягивая элементы.

Обжим одинарного провода

Обжим двойного наконечника

Подключение двух проводников фазе осуществляется на одном контакте. При установке модульных автоматов они соединяются при помощи специальных перемычек. На один контакт приходится пара кабелей.

В этом случае рекомендуется применять НШВИ для двух проводов. Вот некоторые особенности монтажа:

внутрь манжета устанавливается сразу два провода;
выполнять обжим лучше пресс-клещами. При опрессовке двойного наконечника лучше использовать матрицу с сечением 6 кв. мм.

Обжим наконечников силового кабеля

Для опрессовки силового кабеля рекомендуется использовать луженый медный наконечник, который защищен от окисления. При отрезке кабеля край может распушиться и станет больше, чем остальная жила. В этом случае край можно снять на точиле. Кабель следует разворачивать так, чтобы круг убирал лишнее вдоль жилок, но не загибал их.

Не стоит использовать для обжима метод пайки, так как на проводах нельзя применять контакт, выполненный только чистым оловом.

Обжим силового кабеля

Как правильно выбрать наконечник для опрессовки?

При покупке элемента необходимо брать во внимание следующие факторы:

материал провода;
сечение кабеля;
способ подключения.

Диаметр хвостовика должен четко соответствовать сечению провода без слоя изоляции. Измерить значение кабеля можно штангенциркулем, а затем по последней цифре маркировки на элементе подбирать подходящий.

Точное измерение кабеля штангенциркулем

Для удобства потребителей, производители делают разноцветную изоляцию для НШВИ. Каждый цвет соответствует определенному диаметру.

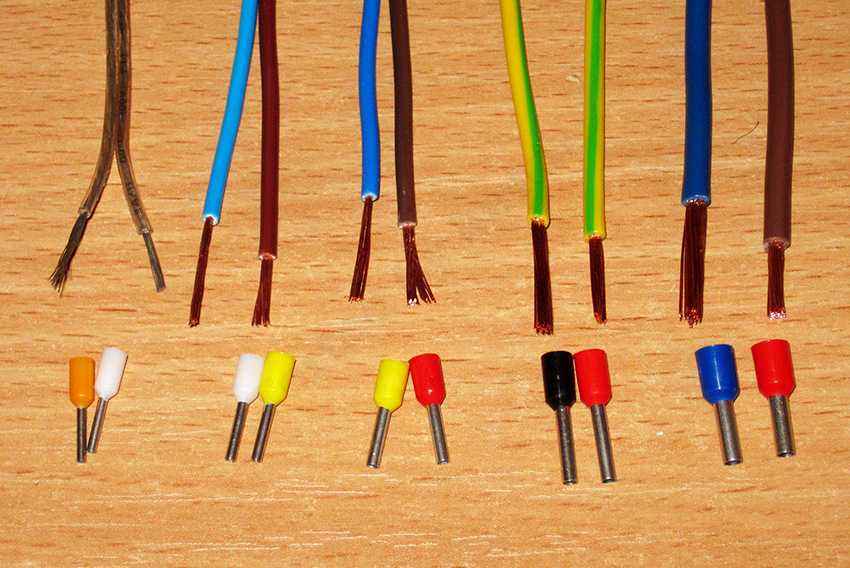

Соответствие цвета манжеты НШВИ и размера

Наконечник должен быть изготовлен из того же материала, что и кабель, иначе не избежать коррозии. Если необходимо соединить алюминиевый провод с медным контактом, используют алюмомедные наконечники или шайбы.

Алюмомедное соединение для комбинации материалов

Размер отверстия под болт (вторая цифра маркировки) тоже важен, так как если он будет меньше, то его придется увеличивать механически, а если больше, то образуется большой люфт.

В случае если площадка для контакта маленькая, следует учесть габариты и форму лопатки элемента. Обтачивать ее не желательно, поэтому лучше сразу выбрать соответствующую.

Разновидности наконечников по конструкции

В зависимости от конструкции вывода, подключаемого электроприбора, подбирается форма наконечника. Она бывает нескольких видов.

Фото	Наименование
	Кольцевая
	Вилочная
	Силовая
	Трубчатая или втулочная
	Со штифтом
	Розетка для быстрого соединения проводов

Наконечниками можно подключать один или два провода, для второго случая производятся специальные детали. Фиксация осуществляется за счет обжима или болта, встроенного внутрь хвостовика. Первый вариант наиболее применим в быту и на производстве, предназначен для гибких проводов из множества жил. Второй подходит для жестких кабелей.

Как обжать автомобильную клемму плоскогубцами

Хитрого в этом процессе нет ничего. Нужна обычная автомобильная клемма и маленькие плоскогубцы

Как видно из фото, клемма имеет две пары ушек разного размера, одна пара зажимает изоляцию, вторая — жилы этого провода. Для правильной обжимки клеммы необходимо этим ушкам придать специфическую форму.

Плоскогубцами аккуратно поджимаем наружные лапки так, чтобы они начали сворачиваться, образуя кольцо. Диаметр кольца должен пропускать вовнутрь ваш провод и слегка зажимать его.

Зачищаем конец провода. Как зачистить провод в автомобиле. Слегка скручиваем оголенный конец, чтобы жилки провода не топорщились. Просовываем сквозь подготовленное кольцо провод таким образом, чтобы оголенная часть оказалась между внутренних лапок, а внутри кольца уже была изоляция.

На этом этапе можно было бы, и заканчивать статью, но как можно не показать типичную ошибку при обжиме клемм плоскогубцами

Обращаем внимание на усики клеммы

После того, как клемма обжата на проводе, ее можно обмотать изолентой. Это спасает от короткого замыкания, да и выглядит вполне красиво

Таким образом, обжимаются стандартные российские автомобильные клеммы типа «мама», «папа» и «под ключ». При должном опыте, качество обжима практически не отличается от заводского, а обжать клемму можно всего за полминуты.

Способы оконцевания

Руководствуясь ПУЭ (правилами устройства электроустановок) необходимо знать:

Лучшим способом оконцевания алюминиевых жил сечением от 2,5 до 10 мм2 включительно является изгибание конца однопроволочной жилы в кольцо.

Для жил алюминиевого кабеля или же провода сечением от 16 до 240мм2 следует применять оконцевание опресовкой с применением наконечников, либо делать пайку жил с применением наконечников.

А вот для жил сечением свыше 240 мм2 необходимо оконцевание с применением сварки.

В любом случае оконцевания алюминиевых жил наконечниками необходимо заполнять пространство наконечника, куда вставляется жила, смазкой из вазелина смешанного с кварцем. Данную процедуру проводят, чтобы избежать окисления алюминиевой жилы при контакте с воздухом.

В случаях же с жилами медного кабеля ситуация обстоит иначе.

Многопроволочные жилы до 10 мм2 помимо возможности изгибания конца в кольцо необходимо производить пропайку иначе вы получите плохой контакт, который может привести к пожару. В наше время рекомендуется применять зачистку жил от изоляции и прессовку наконечником. Этот способ оконцевания самый мало затратный, да и цены на продукцию данного вида не заставят вас долго думать.

Как правильно работать обжимными клещами

Клещи для опрессовки наконечников и гильз предполагают, что принцип их использования для пресса контактов в кабеле можно легко понять по рабочему процессу на практике. Для выполнения задачи потребуется конкретный провод, клещи и соединительный компонент, который нужно расположить на конце контактов. Приведем пошаговую инструкцию и правила использования пресс клещей для выполнения опрессовки:

снимите внешнюю обмотку с кабеля при помощи клещей, на которых сверху расположена полукруглая впадина, а сверху режущий край;
в выемку положите кабель и прижмите режущей стороной верхнюю кромку;
после проведения нескольких вращения вокруг провода изоляция надрезается по всей окружности и ее можно легко удалить;
для правильного соединения с надежным контактом допускается зачистка на 4 см;
выровняйте и расположите все жилы в необходимой последовательности в соответствии с типом коннектора и обозначенными маркировками по цветам;
когда все провода расправлены, зажмите их и обрежьте, оставив 1,5 см контактов для дальнейшего подсоединения;
вложите контакты в коннектор, сохранив их расположение. Скручивание многопроволочных жил осуществляется строго на основании указанных цветов по схеме. Заведите жилы так, чтобы нижняя выемка соединителя касалась обмотки кабеля. Данная мера необходима для минимизации риска повреждения провода в процессе обжима;
поместите устройство в клещи, предварительно проверив правильность по цветам. После проверки выполните прессовку;
на последней стадии проверьте безопасность и надежность фиксации, а также целостность коннектора.

Пресс клещи являются незаменимым инструментом для обжима витой пары, опрессовки изолированных наконечников и кабелей без изоляции. Инструменты предлагаются в различных типоразмерах, с ручным или гидравлическим обжимом для промышленного применения и большого диаметра провода.

Наконечники штыревые втулочные изолированные — НШВИ

Распиновка витой пары или как обжать разъём сетевого интернет кабеля?

Для чего предназначены токоизмерительные клещи?

Способы соединения провода СИП с разными кабелями

Способы соединения электрических проводов между собой

Как правильно соединить медный и алюминиевый провода?

Зачем нужен обжим и опрессовка проводов

А можно ли вообще обойтись без гильзования и обжатия? Что плохого в простом креплении проводов к автоматам и другим приборам?

При простом зажиме пучок провода распушается и раздавливается в стороны. Некоторые отдельные проводники вообще могут быть повреждены. Такие жилы, разрушенные и отделенные от основного пучка, уже не принимают участия в контакте и пропуске через себя токовой нагрузки.

Все это приводит к тому, что оставшихся жил не хватает и происходит нагрев мест соединения.
Кроме этого, оголенная медь из которой выполнены жилы проводов остается доступной для попадания влаги и кислорода. А это приводит к ее потемнению и окислению.
Один раз обжав проводник наконечником или гильзой, вы избавите себя от всех этих проблем в дальнейшем.

Гильзы

Третий простой способ соединения проводников это опрессовка гильзами.

Для стыковки медных проводов чаще всего применяют гильзы ГМЛ. Расшифровывается как:

Гильза

Медная

Луженная

Для соединения чисто алюминиевых – ГА (гильза алюминиевая):

Для перехода с меди на алюминий специальные переходные ГАМ:

Что из себя представляет способ опрессовки? Все достаточно просто. Берете два проводника, зачищаете на необходимое расстояние.

После этого с каждой стороны гильзы проводники вставляются во внутрь, и все это дело обжимается пресс-клещами.

При очевидной простоте, есть в этой процедуре несколько правил и нюансов, при не соблюдении которых можно легко испортить, казалось бы, надежный контакт. Читайте об этих ошибках и правилах как их избежать в статьях ”5 правил опрессовки” и ”Обжим изолированных наконечников, гильз и клемм”.

Для работы с проводниками больших сечений 35мм2-240мм2 используется гидравлический пресс.

До сечений 35мм2 можно применять и механический с большим размахом ручек.

Гильзу нужно обжимать от двух до четырех раз, в зависимости от сечения провода и длины трубки.

Самое важное в этой работе – это правильно подобрать размер гильзы. Например при соединении моножил, гильзу обычно берут на размер меньшего сечения.

Например при соединении моножил, гильзу обычно берут на размер меньшего сечения.

А еще таким образом можно соединить в одной точке одновременно несколько проводников. При этом будет использована всего одна гильза.

Главное полностью заполнить ее внутренне пространство. Если вы обжимаете одновременно три проводника, и у вас внутри остались еще пустоты, то нужно это свободное пространство ”забить” дополнительными кусочками того же провода, либо проводниками меньшего сечения.

Только после этого можно прессовать.

После обжатия такое соединение требуется заизолировать. Удобнее всего это сделать термоусаживаемой трубкой ТУТ.

Есть трубки с клеевой основой. При нагреве такой клей вытекает наружу и обеспечивает герметичность соединения.

Изолирование при помощи термотрубки также довольно простой процесс. При отсутствии газовой горелки или фена, для малых сечений достаточно даже зажигалки.

Опрессовка гильзованием является одним из самых универсальных и надежных соединений, особенно при необходимости наращивания кабеля, в том числе вводного.

Изоляция при этом получается практически равноценной основной, при использовании еще и внешней трубки ТУТ в качестве кожуха.

Приемы работы

При использовании наконечников НШВИ стоит учесть следующее:

ЦВЕТ «ЮБКИ». Изделия показывает сечение коннектора. У нас, как правило, применяется стандарт КВТ, для которого характерно следующее:

Черный — 1,5 кв. мм;
Синий — 2,5 кв. мм;
Серый — 4 кв. мм;
Желтый — 6 кв. мм;
Красный — 10 кв. мм.

Стоит отметить, что товары из магазинов отклоняются от стандарта. При этом размер изделия и цвет никак не соответствуют КВТ. Минус — в низком качестве и быстром разрушении

Вот почему при выборе стоит обратить внимание на цвет «юбки» и ее соответствие сечению

УПАКОВКА. Как правило, НШВИ под опрессовку идут в пачках по сто изделий, которые пакуются по пять штук в более объемную упаковку. Поштучно приобрести такой товар не получится.

Если требуется подключить два кабеля, не стоит «изобретать велосипед». В продаже имеются коннекторы НШВИ-2 такого же типа монтажа. К примеру, если вы покупаете изделие на четыре кв. мм, оно легко принимает два провода на 4 кв. мм.

Зажим проводов разного сечения в общий наконечник

Наиболее сложная задача при монтаже (особенно для начинающих мастеров) — объединение проводников различного сечения в одном коннекторе. Чтобы избежать проблем, стоит придерживаться следующих правил:

Провод большего и меньшего сечения отводятся друг от друга. Это удается сделать, благодаря разной изоляции у проводников, а также запаса по диаметру у юбки наконечника. Более тонкое изделие зачищается на большее расстояние, после чего смещается вперед, чтобы оно первым оказывалось в оконцевателе.
На втором этапе главный провод до упора вставляется в наконечник и производится опрессовка.

По аналогичному принципу стоит действовать и в случае с двойными НШВИ — сначала заводится тонкий проводник, а после вставляются основные провода. Для обжима рекомендуется применять клещи СТК-03. В процессе работ следите, чтобы инструмент не защелкнулся. Для этого при обжиме удерживайте рычаг трещотки.

Правильный подбор наконечников для опрессовки

Перед тем как приступить к работам над опрессовкой, необходимо правильно подобрать наконечник. Эти изделия могут иметь разную толщину гильз или различные диаметры входного отверстия

Чтобы добиться качественного соединения важно, чтобы очищенный от изоляции кабель совпадал с диаметром хвостовой части наконечника

Размеры соединителей

Если наконечник алюминиевый, то изделие необходимо выбирать с таким же сечением, как и у провода. Если материал медь, то можно столкнуться с определенными сложностями.

Здесь возможны следующие решения:

нужный вариант можно подобрать с помощью таблиц из ГОСТ. В этом случае понадобятся знания о классах гибкости жил;
измерить диаметр можно штангенциркулем. Затем сравнить его с сечением внутренней части штангенциркулем.

Параметры трубчатых медных наконечников

Материал наконечников и гильз должен совпадать с материалом жилы или провода. В противном случае возникнут коррозийные процессы.

Инструмент для установки

Кабельные наконечники держатся на проводе за счет силы упругости. В трубку заводятся оголенные проводники, обжимаются. Обжим наконечников для проводов происходит при помощи пресс-клещей, которые называют еще кримпер. Часто можно услышать название «обжимник». Пресс-клещи могут быть механическими и пневматическими.

Пресс-клещи КВТ ПКВк-16у (74594). Предназначены для втулочных наконечников НШВ и НШВИ от 0,25 мм² до 16 мм² и НШВИ2 от 0,5 мм² до 6 мм²

В быту однозначно применяют механические, так как пневматика — слишком дорогое удовольствие. Заметим, что выбрать даже механический обжимник непросто. Разброс цен от нескольких сотен рублей до пятнадцати—двадцати тысяч. Понятное дело, что для дома не нужны слишком дорогие модели. В то же время необходимо чтобы они могли обжимать наиболее распространенные диаметры проводников. Поэтому в первую очередь смотрим, с какими сечениями проводов работает инструмент. Обычно градация идет такая: от 0,25 мм² до 6 мм², далее — от 6 мм² до 16 мм². Но можно найти и модели с более широким «захватом» — от 0,5 мм² до 10 мм². Вот этот инструмент для домашнего электрика как находка. Больше чем 10 квадратов провода в домашней проводке используют очень редко.

Два самых распространенных типа клещей для опрессовки наконечников

Механические клещи для обжима втулочных (гильзовых) наконечников популярны двух видов: с пружиной или со сменными плашками. Пружинные, в свою очередь, могут делать обжим в виде четырехугольника или шестигранника. У моделей со съемными плашками их вообще может быть великое множество — под разные типы наконечников. Шестигранные хороши с наконечниками импортного производства, в виде четырехугольника хорошо обжимают отечественные.

Форма плашки выбирается под тип устанавливаемого наконечника

Выбирать пресс-клещи для обжима наконечников надо по размеру проводов, с которыми будете работать. Обычно этот параметр указывается прямо в названии, так как именно он во много определяющий.

Порядок проведения работ в земле и воде

Не так уж редко возникает необходимость в прокладке электропроводки под землей или под водой. Коротко остановимся на особенностях выполнения электромонтажных работ в этих условиях.

Провода могут прокладываться в воде, например, при монтаже погружного насоса. В этом случае нужна пайка концовок проводов. Далее соединение обрабатывается изоляционным материалом (термоклеем), а поверх надевается термоусадка. При соблюдении технологии стык получится очень надежным и безопасным. Однако стоит допустить небрежность, и дело закончится коротким замыканием.

Читать также: Приборы для приготовления живой и мертвой воды

Проводка в земле защищается таким же образом, как описано выше, однако, чтобы получить безопасное соединение, можно использовать более продвинутую методику. Концы кабеля следует прижать клеммной колодкой, а герметичную распредкоробку залить силиконом. Подземную магистраль рекомендуется разместить в прочном коробе или трубе, чтобы предотвратить акты вредительства со стороны грызунов. Поврежденные концовки кабелей лучше всего стыковать при помощи муфт.

Почему именно опрессовка

Пайка многожильного провода не самая простая операция, ведь необходимо оголить все жилы, убедиться, что они чистые с точки зрения контакта и только после этого приступать к пайке. Любая жила в многожильном проводе имеет изоляцию, и это часто создаёт затруднения в работе по установлению надежного контакта.

Как раз опрессовка наконечников кабеля решает все эти задачи, ведь при помощи механического усилия (сжатия) не только разрушается изоляция отдельных жил, но и создаётся прочное соединение всего кабеля для лучшего контакта.

Здесь как раз возникает момент, как выбрать гильзы для опрессовки проводов правильно, ведь они изготавливаются из разных материалов и имеют очень точно прописанные характеристики токов.

Проблема в том, что размер этих гильз невелик, и маркировка непонятна для тех, кто не является специалистом. Но перед этим давайте определим разницу между гильзой и наконечником для опрессовки кабелей.

Ещё одним моментом, которого нет даже в маркировке, является момент затягивания гильзы или наконечника при обжиме. А они совершенно разные для разных типов наконечников, таких как:

кольцевые (НКИ).
вилочные (НВИ).
штыревые круглые (НШКИ).
плоские (штекерные) разъёмы (РПИ-П, РПИ-М, РШИ-П, РШИ-М и др.).
ответвители прокалывающего типа (ОВ).

Здесь необходимо вернуться к инструменту, которым обеспечивается опрессовка проводов, ведь на каждом инструменте указаны размеры при стандартной форме губок, а само усилие точно отмеряется диаметрами. Так что, если не ошиблись с диаметром, чрезмерного усилия приложить не сможете.

И, несмотря на то, что наконечники для проводов под опрессовку разные, при одинаковом диаметре и усилие, и стандарт инструмента будут одни и те же. Жаль, что этот параметр на маркировке не отражается. Видимо потому, что обычно такую работу делают профессионалы, а не домашние электрики.

Но как раз стандарты и позволяют домашним электрикам запасти универсальные обжимные клещи и без особых проблем заниматься опрессовкой наконечников кабеля в своих целях. Освоить эту процедуру довольно просто, а технологически она одинакова для обжима коннектора RG-45 и наконечника для трёхфазного автомата.

При опрессовке многожильного кабеля без специальных смазок не обойтись. Поэтому используйте гильзы и наконечники, которые уже имеют такую смазку внутри. В любом случае это одноразовая операция. Снять деталь, чтобы переставить в другое место не получится.

Особенности использования наконечников НШВИ

Для изготовления штыревых втулочных наконечников используется электролитическая медь. На тыльной стороне изделия располагается изоляция. Чтобы предотвратить повреждение металла коррозией, медь обрабатывается с помощью гальванического лужения. Размер этих наконечников варьируется в пределах 0,25-150 мм.

При обжиме НШВИ значительно экономится время, что позволяет упростить процесс подключения электротехнических устройств. Наконечники пригодны для бытового использования. Они предназначены для обжима многожильных проводов любого типа. Производители выпускают НШВИ двух видов. Одни наконечники применяются для обжима одного провода, а другие рассчитаны на два.

Изделия маркируются следующим образом:

Одинарные – первая цифра маркировки означает размер сечения, а вторая отображает длину контактной части.
Двойные – цифра «2» в скобках указывает, что данный наконечник предназначен для сращивания двух проводов, а следующее число означает, каков размер сечения каждого из них.

Размеры обжимных наконечников НШВИ бывают от 0,25 до 150 мм

Желательно, чтобы размер хвостовика в наконечнике был немного больше, чем сечение провода, т. е. его оголенных жил. Так, для кабеля 1,25 мм следует приобрести НШВИ сечением 1,5 мм.

Основные правила обжима проводов наконечниками втулочного типа

Качественно соединить провода с помощью наконечника можно и в домашних условиях, не имея профессиональных навыков и знаний. Для этого нужно придерживаться основных правил:

Правильно подобрать тип и размер наконечника для проводов под обжим.
Тщательно и правильно зачистить жилы.
Использовать в работе только специализированный инструмент.
В точности соблюдать технологию обжима.

Обычно изоляция на проводе снимается с учетом размера контактной части наконечника. После зачистки конец жилы должен совпадать с краем втулки. Чтобы этого добиться, к длине очищенного участка нужно прибавить 2-3 мм

Очень важно правильно подобрать размер наконечника. Чтобы не ошибиться, нужно ориентироваться по цветовой маркировке, в которую окрашены изолирующие манжеты

Для опрессовки проводов втулочными наконечниками необходимо использовать только специальные инструменты

Существуют некоторые тонкости в работе с изолированными соединителями. Обязательно нужно проследить, чтобы изоляционный материал на проводе до упора заходил внутрь манжеты и полностью перекрывался ею.

Подготовительные работы выполняются в следующем порядке:

Жилы срезаются строго перпендикулярно.
Чтобы снять изоляционный слой с жил, необходимо учитывать размер хвостовика и прибавки.
Если жилы медные, с их поверхности необходимо убрать оксидную пленку. Для этого оголенный участок обезжиривается, после чего смазывается вазелином технического назначения.
Если форма жил секторная, придется их скруглить.
Если жилы провода изготовлены из алюминия, этот металл нужно зачистить до блеска. После этого оголенный участок обрабатывается кварце-вазелиновой смазкой, которая предотвратит появление оксидной пленки.

Конструкция» и виды

Изделие состоит из 2-х элементов:

ТОКОПРОВОДЯЩАЯ ТРУБКА. В процессе ее изготовления применяется электролитическая медь с обязательным лужением.
ПОЛИАМИДНЫЙ ФЛАНЕЦ, ИЗОЛИРОВАННЫЙ.

Если говорить простыми словами, кабельные наконечники НШВИ — медные трубки, обработанные с помощью гальваники и имеющие один развальцованный конец (для ввода многожильного проводника). Вторая часть изделия — полиамидная манжета, обеспечивающая надежную изоляцию и защиту от напряжения.

В процессе изготовления применяется специальный тип меди, что обеспечивает надежное соединение в месте контакта и исключение повреждения проводника из-за давления винта. Сегодня можно купить наконечник НШВИ сечением 0,25-150 мм.

По конструкции устройства бывают двух типов:

Первые предназначены для обжатия одного, а вторые — двух многожильных проводов одновременно. В этом и заключается их главное преимущество. К примеру, при подаче питания на АВ (автоматический выключатель) удается исключить из цепи дополнительную перемычку из проволоки. Исходя из особенностей каждого из видов, размер пластикового фланца различается.

Кроме уже рассмотренного типа изделия, существуют и другие типы:

Соотношение сечения провода и наконечника

НВШИ можно проводить опрессовку только гибкого многожильного провода. Для одножильных проводов такие втулки использовать нельзя. Опрессовку жестких жил выполняют неизолированными втулками.

Используемый одинарный или двойной наконечник надо подбирать по сечению проводов. Вставляться жилы должны свободно, и хорошо сидеть в гнезде еще до его обжима. Это обеспечит наилучший контакт после опрессовки.

Если говорить о соотношении сечения, то втулки рассчитаны не на конкретный диаметр провода, а имеют небольшой разбег. Например, провод ПВ-3 1х2,5 мм2 можно обжать в наконечнике с сечением посадочного гнезда от 1,5 до 2,5 мм2.

Как работать с НШВИ

НШВИ подходят только для многожильных проводов, на кабелях с одной жилой они не будут крепко держаться. Сечение хвостовика должно быть немного больше, чем сечение оголенных жил кабеля. Например, для провода 1,25 мм можно купить наконечник НШВИ 1,5 мм.

Инструменты для опрессовки

Выбор инструмента для обжима определяется сечением провода. Чем он больше, тем мощнее должно быть приспособление. Усилий человека недостаточно для создания плотного и равномерного прижима, даже в случае использования бытовых наконечников.

Опрессовка наконечников кабеля выполняется одним из нижеперечисленных инструментов:

Пресс-клещи марок ПК2 или ПК2М – для ручного использования, подходят для проводов, сечением до 10 кв.мм.
Гидравлические клещи – предназначены для оконцевания кабеля до 10 кв.мм.
Пресс-клещи для опрессовки наконечников, марок ПК1 или ПК1М – аналогичны первому инструменту, но усилены длинными рукоятками, за счет этого способны обжать провод до 50 кв.мм.

Более мощные устройства, такие как ручной и гидравлический пресс, используют на производстве. С их помощью можно опрессовать провода, сечением до 30 кв.мм.

Ручные пресс-клещи для домашнего использования

Подготовка к опрессовке

Для опрессовки при помощи кабельного наконечника нужно подготовить провод. Как это сделать смотрите в таблице ниже.

Фото	Действие
	Измерить глубину хвостовика, прибавить 5 мм и сделать отметку на кабеле
	Очистить жилы от изоляционного слоя, проверить, чтобы край был ровным
	Обезжирить провод и надеть на него наконечник, жилы должны плотно входить внутрь хвостовика

Как обжать провод: инструкция для одинарного и двойного НШВИ

Провод с наконечником необходимо установить в пресс-клещи в матрицу подходящего размера. В процессе опрессовки нужно следить, чтобы провод не сдвинулся внутри втулки. Первый обжим делают с отступом на 1÷2 мм от края, при необходимости, второй на таком же расстоянии от первого.

Рукоятку пресс-клещей сжимают до полного соприкосновения с поверхностью детали и соединения матрицы, затем передвигают втулку и делают вторую опрессовку. Если хвостовик длинный, работу продолжают до цветной юбки.

Схема опрессовки двойного наконечника практически не отличается. Нужно только вставить одновременно два провода в одно отверстие хвостовика.

Этапы опрессовки провода

Наглядная инструкция опрессовки провода наконечником НШВИ представлена на видео:

Watch this video on YouTube

Типы и варианты исполнения

Конструктивно наконечники делятся на две основные разновидности: одинарные и двойные. На одном из концов предмета может быть выполнена развальцовка, что является необходимым условием при работе с многожильными проводниками. В качестве изоляции чаще всего применяют полиамидную манжету.

По материалу изготовления электромонтажные наконечники делятся на такие виды:

Медные. Пригодны для работы исключительно с медным кабелем. В процессе изготовления используют цельнотянутые трубки. На одной стороне устанавливают прижимную деталь, на другой – трубчатое отверстие, в которое просовывается проводник. Данные устройства могут эксплуатироваться при монтаже электрических приборов, включая вводное, распределительное и заземляющее виды оборудования.
Алюминиевые подходят для жил из соответствующего металла. На одной стороне размещают контактную лопатку со специальным отверстием, на другой – трубчатое отверстие. Для фиксации жил используется принцип опрессовки. Дополнительно потребуется инструмент. Для защиты от окисления наконечник обязательно покрывают смазкой из смеси кварца и вазелина.
Алюмо-медные наконечники необходимы в тех случаях, когда в распределительном устройстве используются медные шины, а электрическая проводка состоит из алюминиевых жил. Посадочная трубка изготавливается из алюминия, лопатка с контактами – из меди. Процесс изготовления протекает по методу фрикционной диффузии (газодинамическое напыление). Стойкость контакта обусловлена тем, что элемент прямо сверху покрывается медным напылением.

Отдельно стоит выделить наличие болтовых наконечников, фиксация в которых осуществляется за счет зажимных болтов. В данном случае нет необходимости в опрессовке, а болт является основной составляющей изделия. Чтобы затянуть прибор, требуется гаечный ключ.
