Монтаж точечных светильников в потолок: инструкция по монтажу + советы специалистов

Трансформаторы для галогеновых ламп

Разбор будет проведен на примере блока питания . На выходе этот трансформатор имеет ни много ни мало – 5 ампер. Для такой небольшой коробочки значение потрясающее. Корпус сделан герметичным способом, с отсутствием всякого рода вентиляции. Наверное, поэтому некоторые экземпляры таких блоков питания плавятся от высокой температуры.

Схема преобразователя в первом варианте очень простая. Настолько минимален набор всех деталей, что вряд ли из нее можно что-то выкинуть. При перечислении видим:

мост из диодов;
RC цепь с динистором, чтобы запустился генератор;
генератор, собранный на полумостовой схеме;
трансформатор, понижающий входное напряжение;
низкоомный резистор, который служит в качестве предохранителя.

При большом перепаде напряжения такой преобразователь на 100% «сдохнет», приняв весь «удар» на себя. Все выполнено из довольно дешевого набора деталей. Лишь к трансформаторам нет никаких нареканий, потому что они сделаны на совесть.

Второй вариант выглядит очень слабым и недоработанным. В эмиттерные цепи вставлены резисторы R5 и R6 для ограничения тока. При этом совершенно не продумана блокировка транзисторов в случае резкого повышения тока (ее просто нет!). Сомнение вызывает электрическая цепь (на схеме она красным цветом).

выпускает галогеновые лампы мощностью до 60 ватт. Сила тока блока питания на выходе получается 5 ампер. Это многовато для такой лампочки.

При снятии крышки обратите особое внимание на размеры радиатора. Для выходных 5 ампер они очень маленькие

Плюсы и минусы

Главным достоинством размещения электропроводки за натяжным потолком является ее незаметность. Не нужно штробить плиты, либо придумывать другие способы скрыть ненавистные провода, ведь полотно надежно спрячет все огрехи отделки.

При этом на прокладку кабеля без штробления придется потратить гораздо меньше сил, времени, и материалов.

Правда, верным решением будет провести свет по всем правилам, соединяя провода под прямым углом. Такое расположение кабелей делается для того, чтобы при ремонте можно было легко определить их местонахождение, во избежание случайного повреждения.

Испортить проводку, не повредив при этом натяжное полотно — невозможно. Если же потребуется ремонт, то ПВХ-пленку придется снимать, и провода окажутся на виду. Поэтому не имеет большого значения, как будет сделана разводка кабелей.

Выбор размера (сечения) провода

Подбор электрической проводки для подачи питания к точечным светильникам осуществляется в зависимости от материалов, из которых выполнен потолок.Чаще всего для потолка, выполненного из гипсокартона, используют двухжильные или трехжильные провода ВВГ-2(3)х 1,5, поскольку гипсокартон, относится к огнеупорным материалам.

Для пластика и МДФ лучше всего подходит провод РКГМ.Так как кабель имеет повышенный уровень безопасности, поскольку наружный изоляционный слой состоит из лакированной обмотки, изготовленной из стекловолокна. Внутренняя изоляция представляет собой сверхпрочную кремнийорганическую резину. По технологическим параметрам данный провод способен выдерживать от -60 градусов, максимально до +180 градусов по Цельсию. Поэтому широко применяется в саунах и банях, где кроме высокой влажности перепады температуры достигают критических показателей.

Мягкий провод, состоящий из нескольких жил, заключенных в изоляцию – это оптимальный вариант для монтажа светильников. Для соединения кабелей подбираются специальные клеммники, болты или гильзы. Болтовое соединение нуждается в периодическом обслуживании, поскольку возможно нагревание в месте скрутки, если провода ослабляются. Поэтому не менее 2 раз в год нужно проверять и при необходимости затягивать прижимные болты, в отличие от гильз, которые жестко фиксируют место соединения.

Специалисты рекомендуют все места соединения электрической проводки для предохранения обязательно обмотать изолирующей лентой или применить специальную трубку с термоусадочным эффектом для улучшения изоляции.

Схемы трансформаторов

Этот трансформатор широко используется в бытовых осветительных приборах, например настольных светильниках с галогенным освещением.

Широко используемый трансформатор (Рис. 2) имеет в своем составе с двунаправленный динистор «TRIGGER DIODE» и работает следующим способом: диодный мост выпрямляет переменное напряжение до полусинусоидального с удвоенной частотой. Двунаправленный динистор D6 запускает преобразователь трансформатора и генерацию полумоста, что позволяет довести частоту электрического тока на выходе до 30-50 кГц.

Сейчас применяются более совершенные трансформаторы с микросхемой IR2161. Использование микросхемы, имея всего 8 контактов, значительно основательно повысила надежность трансформаторов устройств, в первую очередь из-за уменьшения количества составляющих компонентов. Также он отличается высокой технологичностью, а именно:

защитой нагрузки от короткого замыкания;
защитой от токовой перегрузки (обе защиты имеют автоматический перезапуск);
интеллектуальным драйвером полумоста;
качанием рабочей частоты, что снижает электромагнитные помехи;
мощным запуском на 150 мкА;
возможностью использовать с фазовыми регуляторами яркости;
компенсируемым сдвигом напряжения выхода, что продлевает срок службы ламп;
«мягким» запуском старт, который позволяет исключить у ламп токовые перегрузки.

Особенности светодиодных светильников для потолков

Осветительную функцию здесь несет светодиод – электричество напрямую превращается в свет. Свет подается бесперебойно благодаря встроенному трансформатору. Преимущества:

Большой срок службы (5-6 лет);
Практически не нагреваются (нечему испускать тепло);
Существуют энергосберегающие виды;
Подходит для любых натяжных потолков.

Если взять другие помещения, то к примеру потолочная люстра для гостиной – будет более правильным решением.

Недостатки:

Довольно большая цена по сравнению с другими видами;
При сгорании лампы из-за того, что она чаще всего встроена в светильник, необходимо будет полностью сменить световой прибор.

Полезные советы

При подключении галогенных светильников, надо придерживаться полезных советов:

Часто светильники производятся с нестандартной маркировкой проводов. Это учитывается при подключении фазы и нуля. Неправильное подключение приведет к проблемам.
При установке светильников через диммер должны использоваться и специальные светодиодные лампы.
Проводка должна быть заземлена.
Провод выхода не должен быть длиннее, чем 2 метра, иначе будет происходить потеря тока и лампы светят намного тусклее.
Трансформатор не должен перегреваться, для этого устанавливаются не ближе 20 сантиметров от самого прибора освещения.

При расположении трансформатора в маленькой полости, нагрузка должна быть сокращена до 75 процентов.
Монтаж точечных светильников делается после полной отделки поверхностей.
Установку точечных галогенных светильников можно провести самостоятельно, соблюдая правила установки.
Если светильник квадратный, то сначала вырезается круг коронкой, а потом подрезаются углы (при пластиковых, гипсокартонных подвесных потолках).
При установке в ванной комнате необходимо воспользоваться трансформатором 12 В. Такое напряжение не нанесет вреда человеку.

Советуем посмотреть видео-инструкцию:

Разновидности точечных светильников

Данные осветительные приборы могут быть следующих видов:

Встраиваемые.
Накладные.
С поворотным механизмом.
Неповоротные.

Помимо этого, устройства отличаются по форме, габаритам и источникам освещения, которые в них применяются.

Накладные светильники применяют в тех случаях, когда невозможно сделать специальную нишу (допустим, в сплошных конструкциях из бетона). Данные модели обустраиваются крепежной площадкой, на нее устанавливается рассеиватель.

Встраиваемые модели устанавливают в нишу. Они являют собой целый корпус, на нем имеются фиксаторы для источников освещения и крепежи.

Выбор встраиваемых моделей поражает разнообразием. Они отличаются формой и размерами. Благодаря этому, можно не только сделать хорошее освещение, но и оформить интерьер.

Как правильно расположить и соединить светильники

После того, как потолок обшит, можно распределить светильники, ввиду того, что при проектировании каркаса уже учтено расположение точечных спотов.

необходимо учитывать прохождение швов на подвесном потолке, особенно при выборе пластиковой или алюминиевой обшивки каркаса потолка. Светильники лучше всего не устанавливать на стыках.

Основное освещение

Как основное освещение в жилых комнатах светильники располагаются в шахматном порядке. Специалисты рекомендуют продольный монтаж точечных светильников по прямым линиям строго перпендикулярно к окнам, интервал между лампами от 80 до 100 см, на расстоянии 60 см от стен. Для того чтобы добиться требуемой яркости освещения можно комбинировать обе схемы монтажа спотов.

Схема подсветки

При выборе схемы расположения светильников в качестве подсветки отдельных зон необходимо установить споты при максимальном расстоянии 80 см между ними, и в 40 см от стены. Чаще всего подсветка выполняется зонально в местах отдыха, для чтения книг, периодики или для занятий хобби: вязание, рисование, шитье и прочее.

Светодиодную ленту

Светодиодная лента обеспечивает подсветку помещения в выбранных зонах, то есть устанавливается в комнате в местах отдыха, создавая приглушенный свет. Свет от светодиодных лент очень полезен и мягок для уставших глаз, если человек много работает за компьютером.

Выбор места установки

При монтаже подсветки можно установить ее по периметру комнаты. Для более удобного расположения освещения лучше всего проконсультироваться со специалистом.

На что обратить внимание перед началом работ

Нужно отметить, что большинство подвесных потолков делают из тех материалов, которые горят.

Можно перечислить следующие виды поверхностей, имеющих этот недостаток:

панели из пластика;
полотна, которые нужны для создания натяжных потолков;
панели, для производства которых использовалась МДФ.

Именно поэтому не стоит забывать о противопожарной безопасности. Выполняя монтаж проводов, смотрите за тем, чтобы они были надежно соединены.

Цены на потолочные панели

~~потолочные панели~~

Виды точечных светильников

Используйте жаростойкие провода, которые не горят. Это особенно актуально, если вы устанавливаете не светодиодные, а галогенные или обычные лампы накаливания. Дело в том, что они сильно нагревают пространство вокруг себя. Провода должны быть устойчивыми к тепловому воздействию. Если вы выберите продукцию, которая не соответствует озвученным выше требованиям, изоляция может быть разрушена. Это часто приводит к короткому замыканию и пожару.

Как выбрать провод

Промышленные предприятия поставляют на рынок провода разных марок, но вы должны найти те изделия, которые строго соответствуют требованиям безопасности.

Покупайте провод со следующими характеристиками:

устойчивость к высоким температурам;
негорючесть.

Хорошо себя зарекомендовал провод РКГМ, эта марка востребована среди специалистов. Провод медный, жаростойкий. Изделие имеет два слоя изоляции. Провод не горит, он устойчив к жару. Наружный слой изоляции представлен лакированной обмоткой из стекловолокна, а для изготовления внутреннего была использована кремнийорганическая резина. Это позволило придать внутреннему слою изоляции особую прочность.

Провод РКГМ

Такой провод можно использовать при установке светильников в сауне или бане, поскольку изделие отлично себя показало при температурах от – 60 до +180 градусов Цельсия.

Последовательное подключение

Такую схему установки потолочных светильников своими руками реализовать достаточно просто, так как она не требует большого количества проводов. Однако последовательно можно подключить не больше шести светильников, при этом освещение будет не таким эффективным. Кроме того при последовательном подключении нарушение работы одного источника света разрывает цепь, следовательно, прекращается работы всех ламп. Чтобы восстановить работоспособность цепи, необходимо проверить каждую лампочку.

Схема подключения выглядит следующим образом: фаза последовательно обходит все приборы освещения, а на выход последней лампы подается ноль.

При решении вопроса, как подключить светодиодные светильники на потолке, следует проявлять особую осторожность и внимательность

Очень важно, чтобы фаза шла именно на выключатель и дальше на светильники. Ноль должен идти на последний элемент электрической цепи. Такая схема сделает работы светильников безопасной и надежной.

Такая схема сделает работы светильников безопасной и надежной.

Подобная схема подключения точечных светильников используется очень редко, так как фаза постоянно обрывается на светильниках. В тоже время нулевой провод остается цельным на всем протяжении от распределительной коробки до выхода последнего прибора освещения в цепочке.

Технические характеристики

Вольтаж галогенок бывает не только 220 и 12 вольт. В продаже можно найти лампочки на 24 и даже на 6 вольт. Мощность тоже может быть различной – 5, 10, 20 ватт. Галогеновые лампы от 220 В включаются прямо в сеть. Тем, которые работают от 12 В, необходимы специальные устройства, преобразующие ток из сети для 12 вольт, – так называемые трансформаторы или специальные блоки питания.

Двенадцативольтовые галогенки работают очень хорошо. Раньше, в 90-е годы, применялся трансформатор больших размеров на 50 Гц, который обеспечивал работу только одной галогеновой лампы. В современном освещении применяются импульсные высокочастотные преобразователи. По размерам очень маленькие, но могут потянуть 2 – 3 лампы одновременно.

На современном рынке встречаются как дорогие, так и дешевые блоки питания. В процентном соотношении дорогих продается около 5 %, а дешевки намного больше. Хотя, в принципе, дороговизна – это еще не гарантия надежности. В крутых преобразователях, к сожалению, не используются высококачественные детали, а лишь применяются хитроумные схемные «навороты», способствующие нормальной работе блока питания хотя бы в течение гарантийного срока. Как только он заканчивается, устройство сгорает.

Предназначение и классификация трансформаторов

Главное предназначение блока питания или трансформатора заложено в его названии – преобразование сетевого напряжения с 220 вольт до 12В. На практике используются четыре основных вида блоков:

В пластиковых корпусах. Главным их достоинством закономерно является компактность, презентабельный внешний вид и малый вес. Можно также упомянуть и герметичность, но она одновременно приводит к возникновению главного недостатка таких систем – сложности теплообмена. Это прямо ограничивает мощность осветительного прибора, какой можно подключить. На рисунке справа можно видеть блок на 12 вольт,
В алюминиевых корпусах. В сравнении с предыдущим видом, более дорогой и увесистый. Но герметичный металлический корпус напротив не утрудняет, а способствует теплообмену. Такие приборы более прочные, надежные и долговечные. Они устойчивы к негативному влиянию внешней среды, поэтому используются во внешней рекламной продукции,
Открытого типа. Наиболее массовый и дешевый, ввиду своей простоты, вариант трансформатора. Более габаритный, нежели предыдущие модели, к тому же имеет менее презентабельный внешний вид. Также имеют довольно низкий уровень пыле- и влагозащищенности (если они вообще предусмотрены конструкцией),
Компактного типа. Маленький, простой конструктивно и в эксплуатации прибор, где реализован принцип нестационарного монтажа. Мощность их не превышает 60 Вт. Используются для питания лент стандартной длины (не более 5 м). Такой блок очень просто подключить, что является главным его достоинством.

Переделка блока питания своими руками

Для работы галогенных ламп начали применяться импульсные источники тока с высокочастотным преобразованием напряжения. При домашнем изготовлении и налаживании довольно часто сгорают дорогостоящие транзисторы. Так как питающее напряжение в первичных цепях достигает 300 вольт, то к изоляции предъявляются очень высокие требования. Все эти трудности вполне можно обойти, если приспособить готовый электронный трансформатор. Он применяется для питания 12-вольтовых галогенок в подсветке (в магазинах), которые запитываются от стандартной электросети.

Существует определенное мнение, что получить самодельный импульсный блок питания – дело нехитрое. Можно лишь добавить выпрямительный мост, сглаживающий конденсатор и стабилизатор напряжения. На самом деле все обстоит куда сложнее. Если к выпрямителю подключить светодиод, то при включении можно зафиксировать только одно зажигание. Если выключить и включить преобразователь в сеть снова, повторится еще одна вспышка. Чтобы появилось постоянное свечение, необходимо к выпрямителю подвести дополнительную нагрузку, которая, отбирая полезную мощность, превращала бы ее в тепло.

Один из вариантов самостоятельного изготовления импульсного блока питания

Описываемый блок питания вполне можно изготовить из электронного трансформатора мощностью 105 Вт. Практически этот трансформатор напоминает компактный импульсный преобразователь напряжения. Для сборки дополнительно понадобится согласующий трансформатор Т1, сетевой фильтр, выпрямительный мост VD1-VD4, выходной дроссель L2.

Такой аппарат стабильно функционирует длительное время с усилителем низкой частоты мощностью 2х20 ватт. При 220 В и силе тока 0,1 А выходное напряжение будет 25 В, при увеличении силы тока до 2 ампер напряжение падает до 20 вольт, что считается нормальной работой.

Ток, минуя выключатель и предохранители FU1 и FU2, следует на фильтр, защищающий цепь от помех импульсного преобразователя. Середину конденсаторов С1 и С2 соединяют с экранирующим кожухом блока питания. Потом ток поступает на вход U1, откуда с выходных клемм пониженное напряжение подается на согласующий трансформатор Т1. Переменное напряжение с другой (вторичной обмотки) выпрямляет диодный мост и сглаживает фильтр L2C4C5.

Самостоятельная сборка

Трансформатор Т1 изготавливается самостоятельно. Число витков на вторичной обмотке влияет на выходное напряжение. Сам трансформатор выполнен на кольцевом магнитопроводе К30х18х7 из феррита марки М2000НМ. Первичная обмотка состоит из провода ПЭВ-2 диаметром 0,8 мм, сложенного вдвое. Вторичная обмотка состоит из 22 витков провода ПЭВ-2, сложенного вдвое. При соединении конца первой полуобмотки с началом второй получаем среднюю точку вторичной обмотки. Дроссель также изготавливаем самостоятельно. Его наматывают на таком же ферритовом кольце, обе обмотки содержат по 20 витков.

Сглаживающие конденсаторы С4 и С5 состоят из трех параллельно включенных К50-46 емкостью по 2200 мкФ каждый. Такой способ применяется, чтобы снизить общую индуктивность электролитических конденсаторов.

На входе блока питания лучше будет установить сетевой фильтр, но возможна работа и без него. Для дросселя сетевого фильтра можно использовать ДФ 50 Гц.

Все детали блока питания располагаются навесным монтажом на плате из изоляционного материала. Полученная конструкция помещается в экранирующий кожух из тонкой листовой латуни или луженой жести. В нем не забудьте просверлить отверстия для вентиляции воздуха.

Правильно собранный блок питания не нуждается в налаживании и начинает сразу же работать. Но на всякий случай можно проверить его работоспособность с помощью подключения на выход резистора сопротивлением 240 Ом, мощностью рассеяния 3 Вт.

Понижающие трансформаторы для галогенных ламп во время работы выделяют очень большое количество тепла. Поэтому необходимо соблюдать несколько требований:

Запрещается подключение блока питания без нагрузки.
Размещайте блок на негорючей поверхности.
Расстояние от блока до лампочки не менее 20 сантиметров.
Для лучшей вентиляции установите трансформатор в нише объемом не менее 15 литров.

Блок питания необходим для галогеновых ламп, работающих от напряжения 12 вольт. Он является своеобразным трансформатором, понижающим входные 220 В до нужных значений.

Подключение ламп к трансформатору

Для создания простой системы освещения ламп на 12В потребуются следующие элементы:

Одноклавишный выключатель. Для установки выключателя внутри ванной следует выбирать модель устройства с защитой от влаги не ниже IP X3, а лучше — IP X4, где Х — степень защиты от пыли (в данном случае может быть любой), а цифра — степень защиты от влаги. Показатель 3 означает защиту от брызг, которые летят под углом до 60°, 4 — стойкость к всесторонним брызгам и каплям.
При вынесении выключателя за границы помещения с повышенной влажностью тип выключателя не имеет значения, но проводку следует осуществлять скрытым способом согласно требованиям правил устройства электроустановок (ПУЭ).
Распределительная коробка. Используется для упрощения последующего ремонта или переоборудования системы освещения. В условиях ванной комнаты лучше всего использовать модели с защитой от пыли и влаги не ниже IP55.
Импульсный трансформатор 220 12 вольт. Как уже упоминалось ранее, данное устройство используется для преобразования напряжения сети с 220 до 12В.
Система освещения с галогенными лампами. Все лампы подключаются к трансформатору параллельно клеммам устройства с маркировкой Output («Выход»). Подсоединение производится при помощи отдельных медных проводов, сечение которых составляет не менее 1,5 мм2. Чтобы добиться равномерного свечения всех ламп, следует выбирать провода со строго одинаковыми сечением и длиной.

Электрические провода, подключенные к выключателю, подводят к распределительной коробке, где их соединяют с кабелями, подключенными к входным клеммам трансформатора

При этом важно соблюдать цветовую маркировку кабелей, так как это облегчит будущий возможный ремонт или переоборудование системы освещения. От трансформатора посредством клемм выхода провода параллельно подключают к галогенным лампам, соблюдая одинаковую длину и сечение отдельных проводов. Существуют и другие, более сложные схемы подключения системы освещения

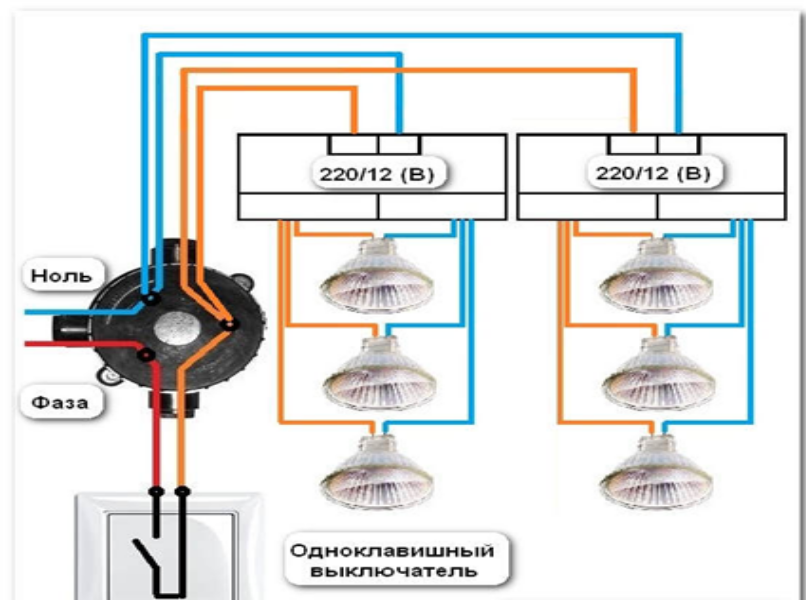

Например, при парном количестве ламп их разбивают на две группы, каждую из которых подключают к отдельному трансформатору. В результате получаем две относительно независимые группы светильников. При выходе из строя трансформатора в одной части системы вторая продолжает полноценно функционировать. Еще одно преимущество такого способа подключения состоит в том, что стоимость двух отдельных трансформаторов невысокой мощности может оказаться даже ниже, чем цена одного мощного устройства

Существуют и другие, более сложные схемы подключения системы освещения. Например, при парном количестве ламп их разбивают на две группы, каждую из которых подключают к отдельному трансформатору. В результате получаем две относительно независимые группы светильников. При выходе из строя трансформатора в одной части системы вторая продолжает полноценно функционировать. Еще одно преимущество такого способа подключения состоит в том, что стоимость двух отдельных трансформаторов невысокой мощности может оказаться даже ниже, чем цена одного мощного устройства.

Похожим образом, имея два трансформатора, легко осуществить подключение к двухклавишному выключателю, что позволит управлять двумя независимыми друг от друга половинами системы освещения.

Технические характеристики

Монтаж светильников в производственных и складских помещениях.

В производственных, складских, бытовых помещениях применяется четыре
основных вида монтажа светильников.

Первый — когда светильники монтируются непосредственно на поверхностях
стен и потолков помещения. Их корпуса жестко фиксируются с помощью дюбель-гвоздей.
Питающие кабеля или провода подводятся открыто, в кабель-каналах или трубах
или скрыто — в существующих пустотах стен и потолков. Наиболее приемлем такой способ в относительно
небольших помещениях с невысоким потолком.

В помещениях с высоким потолком часто применяется монтаж светильников на вертикальном
подвесе. Подвес осуществляется с помощью стального тросика или провода, один конец которого
жестко крепиться к потолку, а второй — к верхней части корпуса светильника.
Питающие провода подводятся открыто, фиксируясь с помощью монтажных хомутиков
по всей длине подвеса.

В длинных помещениях с высокими потолками светильники монтируются с помощью горизонтального подвеса
или стального перфорированного короба.
Горизонтальным подвесом может служить стальной трос или провод, туго натянутый с помощью специальных
устройств. Светильники крепятся к нему на всем его протяжении, при провисании осуществляется дополнительная
натяжка. Питающие провода подводятся открыто, фиксируясь с помощью монтажных хомутиков к струне.

Наиболее надежным считается монтаж светильников с помощью стального перфорированого короба.
Короб подвешивается к потолку, на нескольких горизонтальных подвесах. Светильники жестко фиксируются
к коробу, питающие кабеля или провода прокладываются в нем же, открыто.
