Ремонт светодиодных прожекторов

Устройство LED-прожектора и распространенные неисправности

Независимо от вида светодиодов, формы и размеры, их устройство неизменное:

корпус;
линза и отражатель;
светодиодная матрица (SMD диоды) с радиатором (иногда вентилятором);
драйвер (печатная плата с транзисторами, конденсаторами, стабилитроном, мостовым выпрямителем);
клеммы для проводов;
элементы крепления.

Корпус может быть изготовлен из стали, алюминия или пластика. Линзы и отражатели формируют угол потока света. Для того, чтобы оборудование служило долго, температура не должна превышать +80оС. Выполнение этого условия обеспечивает радиатор (прямоугольный или круглый) из алюминия или керамо-алюминиевого материала и теплопаста на месте монтажа лампочек. Если мощность LED-прожектора превышает 100 Вт (ватт), радиатор заменяется вентилятором.

Элементы, обеспечивающие подачу света: светодиодный модуль (диоды, напаянные на подложку) и драйвер. Количество светодиодов может достигать нескольких десятков (лампочки соединены последовательно-параллельно). У модуля 2 вывода: плюс и минус.

Для стабилизации тока используется драйвер (в уличных осветительных приборах заливается герметиком). На него подается напряжение 220 В (вольт), выходит вольтаж со значением, определенным производителем для конкретного вида диодов.

Причины неисправностей

Причиной неисправностей служит:

нарушения правил сборки на заводе (например, отсутствие проводящей тепло пасты под светодиодным модулем);
неправильное подключение;
перепады напряжения в электросети;
замыкание фазы на ноль или корпус;
перегрев;
попадание воды или грязи;
неверная настройка датчика движения (при наличии);
нарушения правил эксплуатации.

При наличии хотя бы одной причины выходит из строя блок питания (перегорает резистор или конденсатор), модуль светодиодов или его отдельные элементы. При отсутствии ремонта светильник не может нормально функционировать.

Основные характеристики преобразователей

Перед тем как купить драйвер для светодиодов, следует ознакомиться с основными характеристиками устройств. К ним относят напряжение на выходе, номинальный ток и мощность. Выходное напряжение преобразователя зависит от величины падения напряжения на LED-источнике, а также от способа подключения и количества светодиодов в схеме. Ток находится в зависимости от мощности и яркости излучающих диодов. Драйвер должен обеспечить светодиодам такой ток, который необходим им для поддержки требуемой яркости.

К характеристикам драйвера относятся напряжение на выходе, номинальный ток и мощность

Одной из важных характеристик драйвера считается мощность, которую прибор выдает в виде нагрузки. На выбор мощности драйвера влияет мощность каждого LED-прибора, общее количество и цвет свечения светодиодов. Алгоритм расчета мощности состоит в том, что максимальная мощность устройства не должна быть ниже потребления всех светодиодов:

P = P(led) × n,

где P(led) – мощность единичного LED-источника, а n — количество светодиодов.

Кроме того должно выполняться обязательное условие, при котором бы обеспечивался запас мощности в пределах 25-30%. Таким образом значение максимальной мощности должно быть не меньше значения (1,3 х P).

Следует также брать во внимание цветовые характеристики светодиодов. Ведь различные по цвету полупроводниковые кристаллы имеют разную величину падения напряжения при прохождении через них тока одинаковой силы

Так падение напряжения у красного светодиода при токе 350 мА составляет 1,9-2,4В, тогда среднее значение его мощности будет равно 0,75 Вт. У аналога зеленого цвета величина падения напряжения находится в пределах от 3,3 до 3,9В и при таком же токе мощность составит уже 1,25 Вт. Значит к драйверу для светодиодов 12В можно подсоединить 16 красных LED-источников или 9 зеленых.

Полупроводниковые кристаллы разных цветов имеют разную величину падения напряжения

Схемы драйверов

При ремонте драйверов светодиодного прожектора необходимо знать его устройство. Конструкция драйверов включает в себя диодный мост, резисторы и конденсаторы. Диодный мост служит для выпрямления электрического тока, который затем стабилизируется посредством резисторов и конденсаторов.

Вот некоторые простые электрические схемы драйверов. Схемы приведены для наглядного описания принципа работы и могут отличаться от установленых в других устройствах.

Но в светодиодных прожекторах применяются драйверы с более сложными схемами, которые обеспечивают лучшие характеристики.

Пример схемы импульсного драйвера

Где купить драйверы для светодиодов

Стоимость драйвера может достигать 300 рублей и выше

Реализующими компаниями представлен огромный ассортимент драйверов для светодиодов, технические характеристики и цены которых можно увидеть в прайсах. Как правило цены на продукцию носят ориентировочный характер и уточняются при заказе у менеджера проекта. В ассортименте имеются преобразователи различной мощности и степени защиты, применяемые для наружного и внутреннего освещения, а также для подсветки и тюнинга автомобилей.

Выбирая драйвер следует учитывать условия его использования и потребляемую мощность светодиодной конструкции. Поэтому приобретать драйвер необходимо перед покупкой светодиодов

Так, прежде чем купить драйвер для светодиодов 12 вольт, необходимо принять во внимание, что он должен иметь запас мощности около 25-30%. Это нужно для того, чтобы уменьшить риск повреждения или полного выхода из строя прибора при коротком замыкании или перепадах напряжения в сети

Стоимость преобразователя зависит от количества приобретаемых устройств, формы оплаты и сроков доставки.

В таблице приведены основные параметры и размеры стабилизаторов напряжения 12 вольт для светодиодов с указанием их ориентировочной цены:

Модификация LD DC/AC 12 V	Габариты, мм (в/ш/г)	Выходной ток, A	Мощность, W	Цена, руб.
1x1W 3-4VDC 0.3A MR11	8/25/12	0,3	1х1	73
3x1W 9-12VDC 0.3A MR11	8/25/12	0,3	3х1	114
3x1W 9-12VDC 0.3A MR16	12/28/18	0,3	3х1	35
5-7x1W 15-24VDC 0.3A	12/14/14	0,3	5-7х1	80
10W 21-40V 0.3A AR111	21/30	0,3	10	338
12W 21-40V 0.3A AR11	18/30/22	0,3	12	321
3x2W 9-12VDC 0.4A MR16	12/28/18	0,4	3х2	18
3x2W 9-12VDC 0.45A	12/14/14	0,45	3х2	54

Замена деталей

Мерцание может вызвать так же неисправность блока питания, драйвера, конденсатора. Если отремонтировать их нельзя, нужно заменить. Запчасти доступны в офлайн и онлайн магазинах.

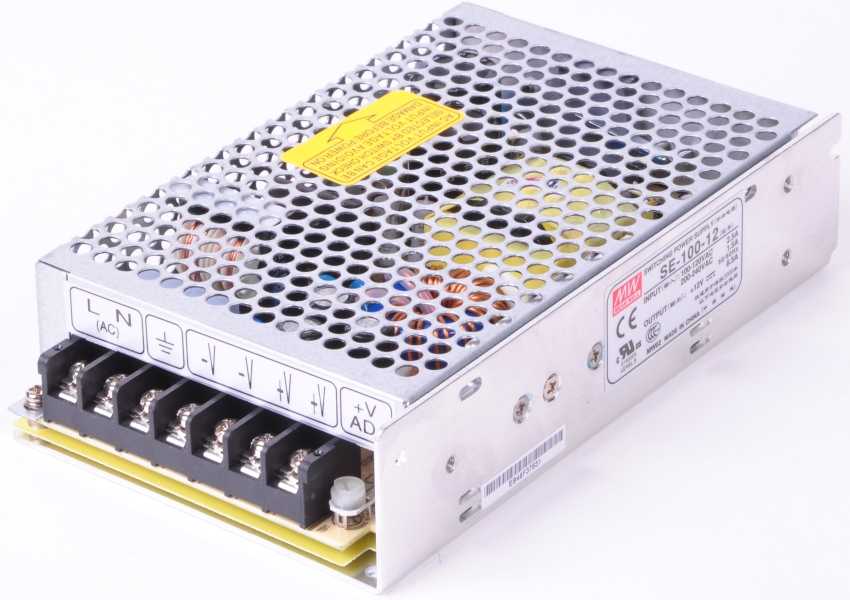

Блок питания

Блок питания – источник напряжения, состоящий из мостового выпрямителя и резистора, ограничивающего ток. Основное предназначение – преобразование тока с 220 В в 12 В. Маломощные LED-прожекторы с такими блоками питания выпускают китайские производители. При выходе из строя такого блока нужно заменить его элементы.

Драйвер

Драйвер – источник тока, разновидность блока питания. Это обязательный элемент мощных LED-прожекторов с модулями или диодами без ограничителей тока. Если осветительный прибор перестал гореть, можно заменить не только драйвер, но и отдельные запчасти, входящие в его конструкцию.

Матрица

Менять матрицу необходимо немедленно, если не работает целая линейка светодиодов.

Драйвер не может определить, сколько ламп горит, поэтому на оставшиеся линейки подается та же мощность. Светодиоды из-за повышенной нагрузки перегреваются и быстро перестают функционировать.

Конденсатор для ограничения тока

Конденсаторы используются для уменьшения пульсации напряжения на выходе из преобразователя. Их добавляют при доработке дешевых прожекторов. Рассчитывается емкость, один конденсатор устанавливается после выпрямителя, второй – на входе после диодного моста.

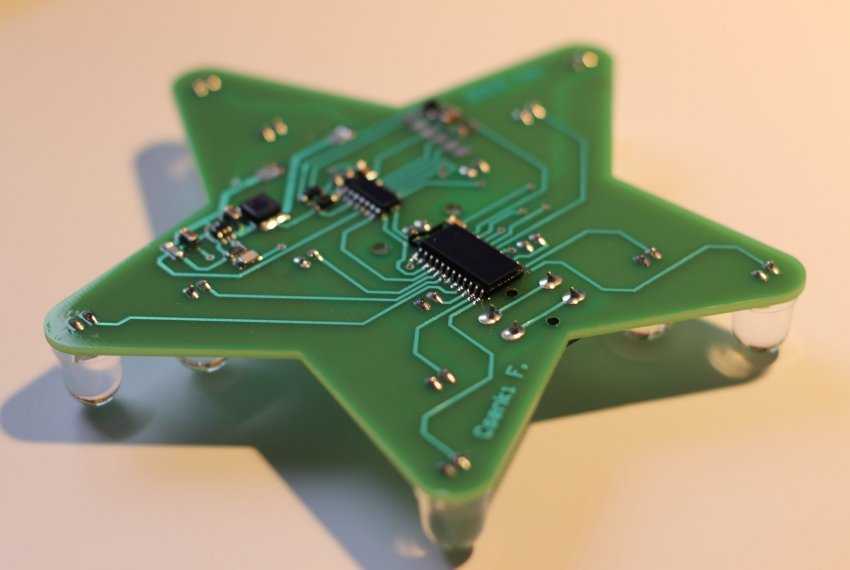

Печатная плата преобразователя напряжения

Печатной платой называется пластина с печатными проводниками, на которые припаиваются элементы преобразователя. В LED-прожекторе она жесткая, так как изготовлена из алюминия и диэлектрика. Двойная конструкция обеспечивает отвод излишков тепла на радиатор.

Полезные рекомендации

Несколько полезных советов по ремонту светодиодных прожекторов:

При замене матрицы обязательно обращать внимание на полярность.
Обязательно удалять отвердевшую теплопроводную пасту под матрицей.
Обезжиривание поверхности следует осуществлять спиртом.
При пайке не нужно перегревать поверхность. Время на пайку — до 2 секунд

Если перегреть матрицу, произойдет разрушение кристаллов или же их новые характеристики не позволят нормально функционировать прожектору.

Чтобы отремонтировать прожектор большой мощности, достаточно знаний, применяемых при ремонте маломощных светильников. Никаких особых отличий между устройствами разной мощности не существует.
Если матрица с большим количеством диодов не залита компаундным раствором, понадобится замена нерабочего диода. Для выполнения операции необходим микропаяльник. Работать нужно аккуратно, чтобы не перегреть кристаллы.
Если на перегоревших сопротивлениях невозможно разглядеть номиналы, не обойтись без инструкции к прожектору. В ней должны быть указаны соответствующие данные.

Починить прожектор может каждый. Однако для выполнения ремонтных работ требуются хотя бы базовые знания в области электротехники, а также навыки обращения с паяльником и мультиметром. Также необходимо умение читать схемы, чтобы разобраться с устройством прожектора.

Диммируемые драйверы для светодиодов

Современные драйверы для светодиодов совместимы с устройствами регулирования яркости свечения полупроводниковых приборов. Использование диммируемых драйверов позволяет управлять уровнем освещенности в помещениях: снижать интенсивность свечения в дневное время, подчеркивать или скрывать отдельные элементы в интерьере, зонировать пространство. Это, в свою очередь, дает возможность не только рационально использовать электроэнергию, но и экономить ресурс светодиодного источника света.

Диммируемые драйверы бывают двух типов. Одни подсоединяются между блоком питания и LED-источниками. Такие устройства управляют энергией, поступающей от источника питания к светодиодам. В основе таких устройств используется ШИМ-управление, при котором энергия поступает к нагрузке в виде импульсов. Длительность импульсов определяет количество энергии от минимального до максимального значения. Драйверы такого типа применяются по большей части для светодиодных модулей с фиксированным напряжением, таких как светодиодные ленты, бегущие строки и др.

Управление драйвером осуществляется с помощью диммера или ШИМ

Диммируемые преобразователи второго типа управляют непосредственно источником питания. Принцип их работы заключается как в ШИМ-регулировании, так и в управлении величиной протекающего через светодиоды тока. Диммируемые драйверы этого типа используются для LED-приборов со стабилизированным током. Стоит отметить, что при управлении светодиодами посредством ШИМ-регулирования наблюдаются негативно влияющие на зрение эффекты.

Сравнивая эти два метода регулирования, стоит отметить, что при регулировании величины тока через LED-источники наблюдается не только изменение яркости свечения, но и изменение цвета свечения. Так, белые светодиоды при меньшем токе излучают желтоватый свет, а при увеличении – светятся синим. При управлении светодиодами посредством ШИМ-регулирования наблюдаются негативно влияющие на зрение эффекты и высокий уровень электромагнитных помех. В связи с этим ШИМ-управление используется достаточно редко в отличие от регулирования тока.

Причины неисправностей

Причиной неисправностей служит:

нарушения правил сборки на заводе (например, отсутствие проводящей тепло пасты под светодиодным модулем);
неправильное подключение;
перепады напряжения в электросети;
замыкание фазы на ноль или корпус;
перегрев;
попадание воды или грязи;
неверная настройка датчика движения (при наличии);
нарушения правил эксплуатации.

Способы проверки

Светодиод, имеет свои электрические параметры, это максимальный рабочий ток, а так же прямое падение напряжения. Значение первого параметра производители указывают для каждого изделия индивидуально, а второго составляет 1.8 – 2.2 вольта для оранжевых, желтых и красных диодов. Для белых, зеленых и синих 3 – 3.6 вольта. Проверить эти значения параметров при наличии мультиметра, не составит труда.

Еще один способ проверить led диод на работоспособность, это подать на него питание от нескольких параллельно подключенных пальчиковых батареек или одной батарейки крона. На основе этого способа можно самостоятельно изготовить универсальный тестер для светодиодов, при помощи подручных элементов. Подробный процесс определения работоспособности показан в видео.

Определить неисправный светодиод, можно используя в качестве источника тока для проверки, старые зарядные устройства от мобильных телефонов. Для этого необходимо отрезать штекер подключения к телефону, и зачистить провода. Красный провод, это плюс, его нужно прижать к аноду, черный — минус, его подключают на катод. Если напряжения источника питания достаточно, то он должен загореться.

Для проверки некоторых диодов, напряжения от зарядки телефона может быть недостаточно, тогда можно попробовать проверить с помощью более мощного устройства, например зарядки от фонарика. Таким способом вполне можно проверить на работоспособность диоды в led лампе. Как это сделать, смотрите видео.

Причины поломки

Возможные причины неправильной работы прожектора:

нестабильно работающая электрическая сеть (перепады напряжения, выходящие за рамки рабочего тока);
короткое замыкание фазы на корпус прибора или на нейтраль;
некорректное подключение;
перенапряжение;
использование сверхтоков.

При указанных нарушениях возможен выход из строя платы, на которой установлены драйверы, преобразователи напряжения и тока, подающие питание на кристаллы матрицы. В прожекторной матрице допускается повреждение от 3 до 5 кристаллов. Если количество неисправных кристаллов больше, прожектор не сможет работать с достаточной степенью функциональности и понадобится замена матрицы.

Что делать, если мощность светодиодного модуля неизвестна

Бывают ситуации, когда имеется светодиодный чип, но его мощность, ток и напряжение неизвестны. Соответственно, его затруднительно купить, а если он исправен, то непонятно, как подобрать адаптер.

Для меня это было большой проблемой, пока я не разобрался. Делюсь с вами, как по внешнему виды светодиодной сборки определить, на какое она напряжение, мощность и ток.

К примеру, имеем прожектор с такой светодиодной сборкой:

9 диодов. 10 Вт, 300 мА. На самом деле – 9 Вт, но это в пределах погрешности.

Дело в том, что в светодиодных матрицах прожекторов используются диоды мощностью 1 Вт. Ток таких диодов равен 300…330 мА. Естественно, всё это примерно, в пределах погрешности, но на практике работает точно.

В данной матрице 9 диодов включены последовательно, ток у них один (300 мА), а напряжение 3 Вольта. В итоге, общее напряжение 3х9=27 Вольт. Для таких матриц нужен драйвер с током 300 мА, напряжением примерно 27В (обычно от 20 до 36В). Мощность одного такого диода, как я говорил, около 9 Вт, но в маркетинговых целях этот прожектор будет на мощность 10 Вт.

Пример 10 Вт – немного нетипичный, из-за особенного расположения светодиодов.

Другой пример, более типичный:

Светодиодная сборка для прожектора 20 Вт

Вы уже догадались, что два горизонтальных ряда точек по 10 шт – это светодиоды. Одна полоска – это навскидку 30 Вольт, ток 300 мА. Две полоски, соединенные параллельно – напряжение 30 В, ток в два раза больше, 600 мА.

Ещё пара примеров:

5 рядов (зиг-заг) по 10 светодиодов.

Итого – 50 Вт, ток 300х5=1500 мА.

Матрица 7 рядов по 10 светодиодов

Итого – 70 Вт, 300х7=2100 мА.

Думаю, продолжать не смысла, уже всё понятно.

Немного другое дело с светодиодными модулями на основе дискретных диодов. По моим подсчетам, там один диод, как правило, имеет мощность 0,5 Вт. Вот пример матрицы GT50390, установленной в прожекторе 50 Вт:

Светодиодный прожектор Navigator, 50 вт. Светодиодный модуль GT50390 – 90 дискретных диодов

Если, по моим предположениям, мощность таких диодов – 0,5 Вт, то мощность всего модуля должна быть 45 Вт. Схема его будет такой же, 9 линеек по 10 диодов с общим напряжением около 30 В. Рабочий ток одного диода – 150…170 мА, общий ток модуля – 1350…1500.

У кого другие соображения на этот счет – милости прошу в комментарии!

Типы схем

Схема подключения светодиодов бывает двух типов, которые зависят от источника питания:

светодиодный драйвер со стабилизированным током;
блок питания со стабилизированным напряжением.

В первом варианте применяется специализированный источник, который имеет определенный стабилизированный ток, например 300мА. Количество подключаемых LED диодов ограничено только его мощностью. Резистор (сопротивление) не требуется.

Во втором варианте стабильно только напряжение. Диод имеет очень малое внутреннее сопротивление, если его включить без ограничения Ампер, то он сгорит. Для включения необходимо использовать токоограничивающий резистор.Расчет резистора для светодиода можно сделать на специальном калькуляторе.

Калькулятор учитывает 4 параметра:

снижение напряжения на одном LED;
номинальный рабочий ток;
количество LED в цепи;
количество вольт на выходе блока питания.

Разница кристаллов

Если вы используете недорогие LED элементы китайского производства, то скорее всего у них будет большой разброс параметров. Поэтому реальное значение Ампер цепи будет отличатся и потребуется корректировка установленного сопротивления. Чтобы проверить насколько велик разброс параметров, необходимо включить все последовательно. Подключаем питание светодиодов и затем понижаем напряжение до тех пор, когда они будут едва светиться. Если характеристики отличаются сильно, то часть LED будет работать ярко, часть тускло.

Это приводит к тому, что на некоторых элементах электрической цепи мощность будет выше, из-за этого они будут сильнее нагружены. Так же будет повышенный нагрев, усиленная деградация, ниже надежность.

Устройство

Конструкция светодиодного прожектора проста. Основными элементами устройства являются:

Драйвер.
Светодиод.

Драйвер — это блок или источник питания, который получает стандартные 220 В и преобразует их в питание, необходимое для работы светодиодного фонаря. Особенностью драйверов, отличающей его от адаптеров, является акцент не на напряжение или мощность, а на стабильную силу тока (у адаптеров главный параметр — напряжение).

Светодиод в данном случае представляет собой не отдельный элемент, а сборку из нескольких единиц, обладающих одинаковыми хаpaктеристиками. Они изготавливаются по специальной технологии, позволяющей получать идентичные кристаллы. Набор кристаллов, подключенных последовательно-параллельно, составляет светодиодную матрицу или LED-cheap. Отличительной особенностью матрицы является большое выделение тепла, разрушающего кристаллы и требующего охлаждения или отвода при помощи радиаторов.

Помимо основных узлов, прожектор состоит из следующих элементов:

Корпус.
Отражатель.
Линза.

Назначение корпуса понятно без объяснений. Фокусирующая линза создает компактный и направленный световой поток, более концентрированный и плотный. Роль отражателя несколько иная, чем в обычных прожекторах. Первоначальная оптика светодиода выдает пучок света с углом раскрытия 120°. Поэтому функцией отражателя является не столько отражение разнонаправленных лучей, сколько уплотнение потока.

Светодиодный прожектор мигает. Как его отремонтировать самостоятельно

Характерная неисправность — мигание ( мерцание ) прожектора. Если Вы заметили, что Ваш будущий пациент с завидным постоянством стал «моргать», то тут две проблемы — или выход из строя светодиодов, либо неисправности с электронными компонентами.

Ремонт прожектора с этой неисправностью я покажу на примере 10 Вт устройства. Где-то я уже упоминал, что 10 Вт прожекторы наиболее популярны. Светодиод — матрица, в корпусе которой интегрированы 9 одноваттных кристаллов, залитых люминофором. Кристаллы в матрице соединяются последовательно. В 10 Вт диоде имеются три линейки по три кристалла. Линейки в свою очередь соединяются параллельно и подключаются к драйверу.

Расположение кристаллов в матрице

При перегорании матрицы ( одного из диодов ) будет происходить характерное мигание. Моргание может быть хаотичным , через определенные промежутки времени. Может переставать гореть полностью вся матрица или некоторые линейки. Окунемся в устройство диода и посмотрим, почему та это происходит.

Устройство всех матриц идентично и состоит чип из алюминиевой подложки, диэлектрического слоя, кристаллов, залитых люминофором.

На картинке мы видим, что кристаллы соединяются подводами ( хорошие из золота, плохие из меди ) при интенсивном нагреве происходит отслоение нитей от диодов и матрица начинает отключаться на некоторое время. После того, как металл остынет, снова появляется контакт, пока не достигнет критического нагрева и снова происходит отключение всей или части матрицы. Это может продолжаться бесконечно долго. До тех пор, пока одна из нитей окончательно не отвалится от кристалла.

Сподручными средствами пробуем идентифицировать поломку матрицы — взять не острый предмет и в местах, где кристалл соединяется нитями не сильно надавить. Прожектор при этом должен быть включенным. Как только проблемный диод найдется, матрица начнет загораться.

Идентификация проблемной матрицы

Если определим, что неисправна матрица, то в этом случае ремонт заключается в замене чипа. Как это сделать — читайте ниже, на примере 12 В 10 Вт прожектора.

Сразу предупрежу. Если в Вашей матрице перестала гореть хотя бы одна линейка кристаллов, то такой чип надо поменять как можно быстрее. Иначе в самое ближайшее время Вы останетесь без источника света. Посмотрим, почему так происходит.

Причина увеличения тока на матрице

Соединение кристаллов в чипе — параллельно-последовательное. Для примера опять же возьму 10 Вт светодиод. Пусть он питается драйвером с постоянным током 300 мА. Т.о. на каждую работающую линейку приходится по 100 мА. При перегорании одного из кристаллов в линейке — она перестает работать. Две другие ПОКА будут гореть, но не долго. Драйвер — существо железное и не понимает, что одна из линеек «поломалася»))) и продолжает выдавать 300 мА. Но в этом случае заявленный ток распространяется только на две работающие линейки. Это не много ни мало 150 мА. Такой ток дает возможность сильнее нагреваться диодам. Нарушаются условия технической эксплуатации, что приводит к быстрой «кончине» светодиода.

Как подобрать драйвер для светодиодов и рассчитать его технические параметры

Драйвер для светодиодной ленты не подойдет для мощного уличного фонаря и наоборот, поэтому необходимо как можно точнее рассчитать основные параметры устройства и учесть условия эксплуатации.

Параметр	От чего зависит	Как рассчитать
Расчет мощности устройства	Определяется мощностью всех подключаемых светодиодов	Рассчитывается по формуле P = PLED-источника × n, где P – это мощность драйвера; PLED-источника – мощность одного подключаемого элемента; n – количество элементов. Для запаса мощности 30% нужно P умножить на 1,3. Полученное значение – это максимальная мощность драйвера, необходимая для подключения осветительного прибора
Расчет напряжения на выходе	Определяется падением напряжения на каждом элементе	Величина зависит от цвета свечения элементов, она указывается на самом устройстве или на упаковке. Например, к драйверу 12 В можно подключить 9 зеленых или 16 красных светодиодов.
Расчет тока	Зависит от мощности и яркости светодиодов	Определяется параметрами, подключаемого устройства

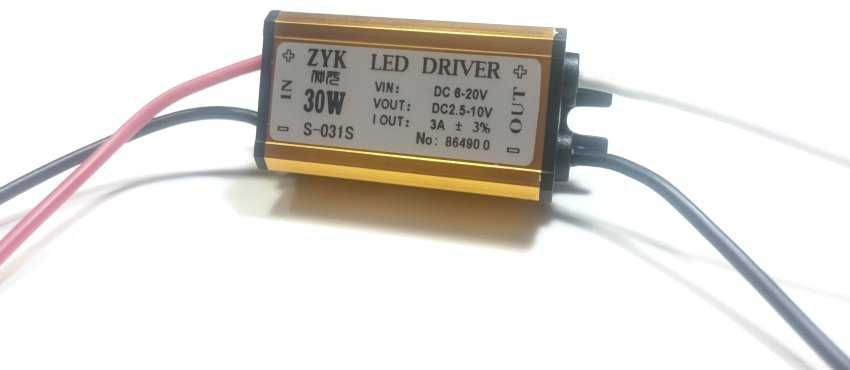

Преобразователи выпускаются в корпусе и без. Первые выглядят более эстетичными и имеют защиту от влаги и пыли, вторые используются при скрытом монтаже и стоят дешевле. Еще одна характеристика, которую необходимо учесть – допустимая температура эксплуатации. Для линейных и импульсных преобразователей она разная.

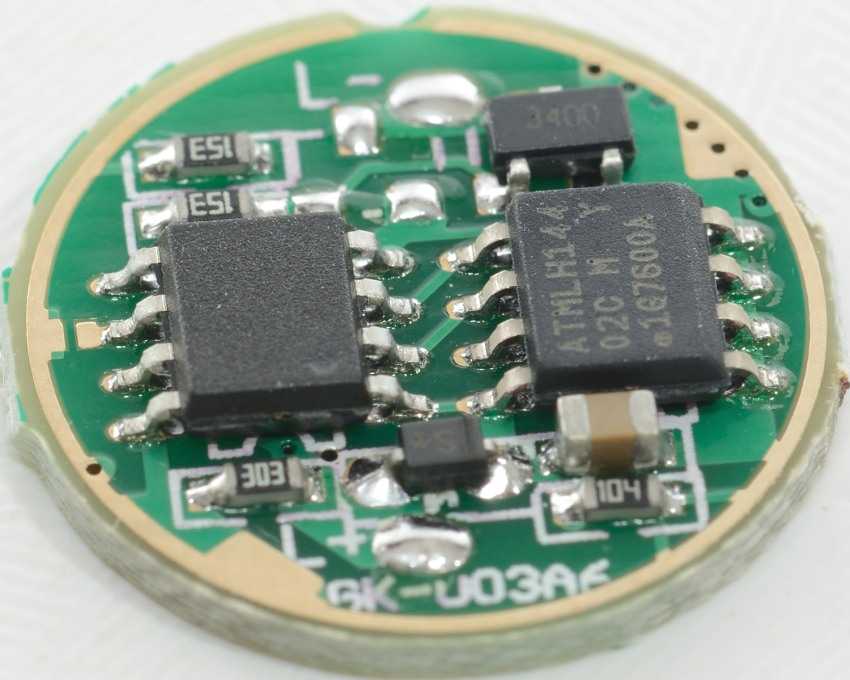

Бескорпусный драйвер

Что делать, если светодиодный светильник сломался

В наши дни на полках магазинов присутствует огромное количество осветительного оборудования, сделанного с использованием диодов. Стоимость стала доступной, более того – много дешевых вариантов. При всех своих плюсах они ненадежны и выходят из строя очень часто, особенно если есть скачки сетевого напряжения и перебои с подачей электричества.

Часто неисправные детали помогает найти простой визуальный осмотр.

После поломки в первую очередь проверьте оборудование. Если на нем есть следы плавления, скорее всего отремонтировать его не удастся. Также не подлежат восстановлению изделия с физическими повреждениями. Если их уронили или разбили, то проще выбросить светильник, чем чинить его

Важно выключить лампу или люстру при первых признаках нарушения работы, в этом случае вероятность удачного ремонта в разы выше

Можно ли отремонтировать в домашних условиях

Ремонт LED светильников и ламп – работа несложная, если разобраться в особенностях конструкции. Процесс упрощается тем, что устройство у всех разновидностей одинаковое, они состоят из одних и тех же составных частей:

Корпус светильника. Несущая часть конструкции, в которой находятся все основные части. Может быть разных форм и размеров, все зависит от модели. Изготавливается чаще всего из пластика, но может быть и металлическим. Если говорить о лампочках, то там есть цоколь из керамики, термостойкого пластика или металла. Типы цоколей бывают разные, все зависит от стандарта.
Драйвер. Основной рабочий блок, который отвечает за питание, компенсирует скачки напряжения и преобразует переменный ток в постоянный, подавая его на светодиоды. Есть два варианта – конденсаторные, которые дешевле и используются в бюджетных моделях, и электронные, они надежнее, но дороже. Оборудование рассчитано на температуры от -40 до +70оС, имеет хороший КПД, но при этом является самой уязвимой частью конструкции.
Монтажная плата. На ней расположены светодиоды и другие необходимые рабочие узлы. Чаще всего ее изготавливают из алюминия – прочного материала, хорошо отводящего излишки тепла.
Диоды дают световой поток. Чем больше их установлено на плате, тем ярче светильник или лампочка. Чаще всего встречаются СОВ и SMD-чипы.
От драйвера к лампочкам идут провода, они могут быть припаяны или подключены клеммами. В зависимости от марки светильника и доступных ему функций к одной лампочке может подходить от 1 до 12 жил.
Если люстра с дистанционным управлением, в ней будет антенна, блок управления, регулятор напряжения и модули, отвечающие за автоматическую настройку оборудования.

Типичная конструкция светодиодного светильника с пультом управления.

Комплектация может отличаться. Например, в дешевых лампах ставят бестрансформаторные источники питания конденсаторного типа. Они служат ограничителем тока и напряжения. В идеале лучше найти инструкцию со схемой светильника, обычно она есть на упаковке или листке-вкладыше.

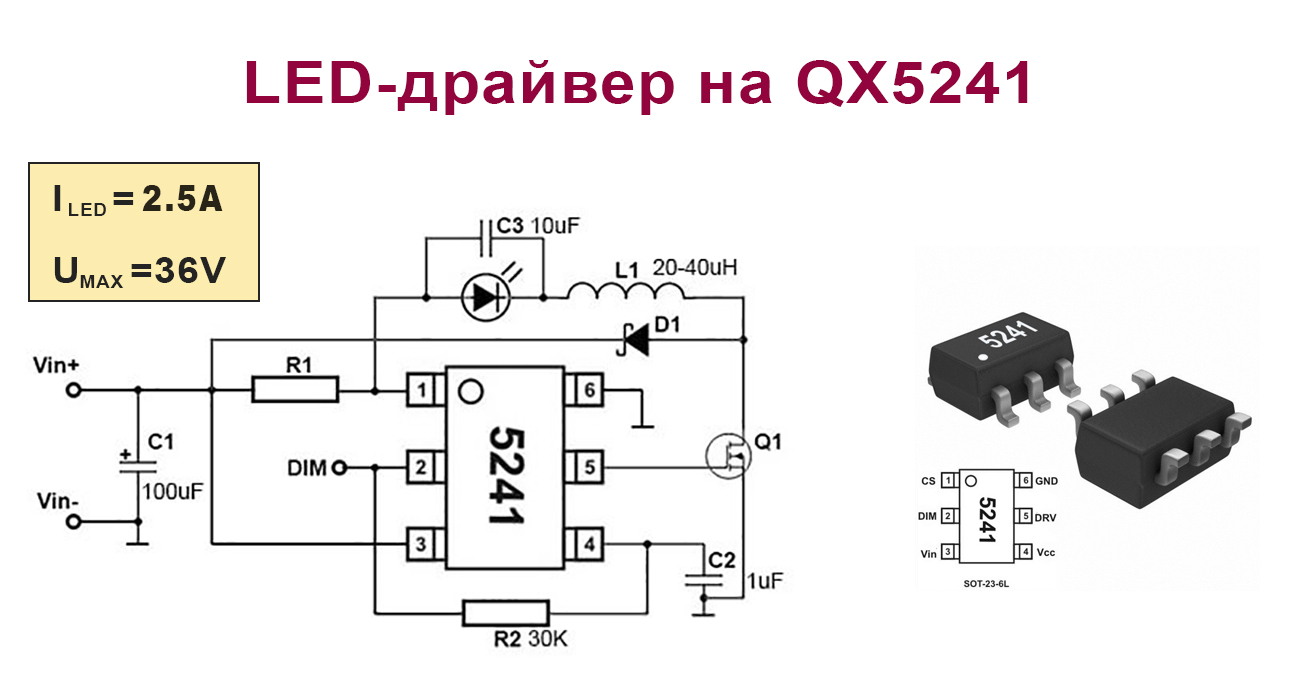

QX5241

QX5241 — это китайский аналог MAX16819 (MAX16820), но в более удобном корпусе. Также выпускается под наименованиями KF5241, 5241B. Имеет маркировку «5241a» (см. фото).

В одном известном магазине их продают чуть ли не на вес (10 штук за 90 руб).

Драйвер работает по точно такому же принципу, как и все вышеописанные (понижающий преобразователь непрерывного действия), однако не содержит в своем составе выходной ключ, поэтому для работы требуется подключение внешнего полевого транзистора.

Можно взять любой N-канальный MOSFET с подходящим током стока и напряжением сток-исток. Подойдут, например, такие: SQ2310ES (до 20V!!!), 40N06, IRF7413, IPD090N03L, IRF7201. Вообще, чем ниже будет напряжение открытия, тем лучше.

Вот некоторые ключевые характеристики LED-драйвера на QX5241:

максимальный выходной ток — 2.5 А;
КПД до 96%;
максимальная частота диммирования — 5 кГц;
максимальная рабочая частота преобразователя — 1 МГц;
точность стабилизации тока через светодиоды — 1%;
напряжение питания — 5.5 — 36 Вольт (нормально работает и при 38!);
выходной ток рассчитывается по формуле: R = 0.2 / I_LED

Более подробно читайте в спецификации (на инглише).

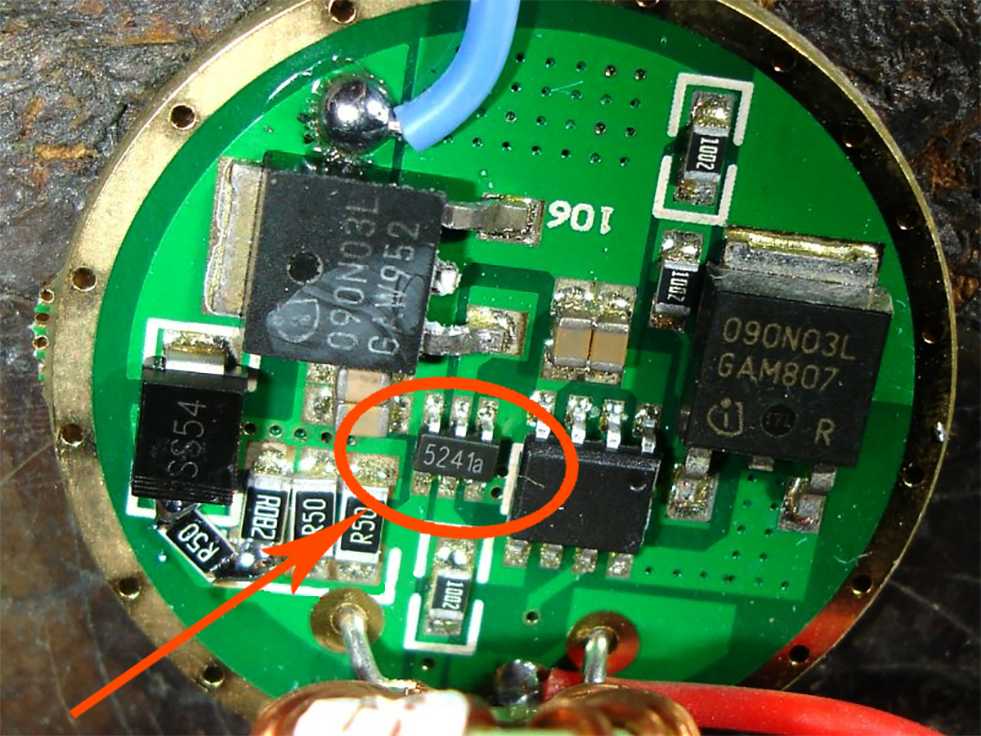

Светодиодный драйвер на QX5241 содержит мало деталей и собирается всегда по такой схеме:

Микросхема 5241 бывает только в корпусе SOT23-6, так что со паяльником для пайки кастрюль к ней лучше не подходить. После монтажа плату следует хорошенько промывать от флюса, любые непонятные загрязнения могут негативно сказываться на режиме работы микросхемы.

Разница между питающим напряжением и суммарным падением напряжения на диодах должно быть вольта 4 (или больше). Если меньше — то наблюдаются какие-то глюки в работе (нестабильность тока и свист дросселя). Так что берите с запасом. Причем, чем больше выходной ток, тем больше запас по напряжению. Хотя, возможно, мне просто попался неудачный экземпляр микросхемы.

Если входное напряжение меньше, чем общее падение на светодиодах, то генерация срывается. При этом выходной полевик полностью открывается и светодиоды светятся (естественно, не на полную мощность, так как напряжения маловато).
