Управление люстрой по двум проводам: схема, видео, идеи

Используем счетчик

Еще одна схема построена на логических элементах. Суть идеи заключается в том, что вы подаете импульсы и на его выходе попеременно появляются логические единицы. Они используются для включения полупроводниковых ключей, например транзисторов.

Переключение групп ламп происходит при быстром переключении выключателя (вкл./выкл.), так на вход счетчика С поступают тактовые импульсы и на выходе появляются логические единицы. Алгоритм работы:

  1. EL1 & EL
  2. EL1 & EL3 & EL
  3. EL1 & EL2 & EL3 & EL

Сброс счетчика происходит при подаче сигнала на вход R. Для этого нужно выключить SA1 на 15 секунд.

  • Счетные импульсы формирует DD3.
  • Первое включение, на выходе DD3 сформирован логический ноль, удерживается от C2.
  • Короткое переключение разряжает конденсатор и на выходе DD3 появляется логическая единица. Происходит переключение элемента DD2.1 по переднему фронту на счетном входе. И так при каждом кратковременном размыкании SA2.

Как работает двухклавишный выключатель

Если снять рамку и саму контактную пластину с одноклавишного выключателя, то можно увидеть, что к клеммам идет два провода. На самом деле, это одна жила, разделенная контактной колодкой. Выключатель может поочередно разрывать и соединять ее опять в одно целое. В последнем случае по проводам пойдет ток.

У двухклавишного выключателя похожий принцип работы. Так же, как и в предыдущем варианте, одна фазная жила идет от распределительной коробки. Входящий провод необходимо закрепить к неподвижному контакту, выступающему, как общий для обеих клавиш. Но на выходе получаются уже две жилы, которые уходят к люстре. При этом каждая из контактных пластин отвечает только за свой провод.

При таком положении подключение люстры на двойной выключатель делает возможным, как поочередно задействовать каждую из групп лампочек, так и включить сразу весь светильник на полную мощность. В последнем случае нужно активировать сразу две клавиши. А в остальное время можно регулировать степень освещения комнаты, включая одну из необходимых групп свечей.


Активация только одной группы источников светаИсточник lustrof.ru

Для реализации проекта потребуется внести некоторые изменения в схему самой люстры. Необходимо разбить все лампы на две группы. Причем их количество в каждой сборке выбирается индивидуально. Например, в классическом варианте с пятирожковой люстрой их делят на 2 и 3. Причем в каждой группе можно использовать лампочки разной мощности. Это позволит эксплуатировать люстру в повседневном экономном режиме. А на полную мощность включать прибор только при необходимости.

Ещё важно знать 3 особенности подключения Р.

Наиболее распространённый пример — это использование реле, к которому подключено несколько выключателей с пружинным возвратом кнопки. Они подключаются параллельно друг к другу с соблюдением основных требований.

Чтобы организовать схему управления освещением, нужно подключить силовой провод к бистабильному реле. Сами выключатели соединяются вместе посредством двухжильного проводка. В результате этого в дальнейшем появляется возможность обесточить всю сеть и использовать для этого только один выключатель.

Такой вариант пользуется популярностью, потому что позволяет упростить монтаж, но добиться поставленной цели в полной мере. Необходимо точно рассчитывать допустимые характеристики, например, поддержка светодиодной подсветки кнопок, иначе сеть не будет функционировать должным образом.

Для удобства следует проверять маркировку. Производители используют следующие обозначения:

  • А1-А2 — контакты катушки.
  • 1-2 (или иные цифры) — обозначение количества контактов, которые замыкаются и размыкаются при работе импульсного реле.
  • ON/OFF — обозначение контактов, переводящих реле в выключенное или включенное состояние (подходит для монтажа центрального управления).

Чаще всего используются реле 220В, потому что подключение осуществляется к силовому щиту. Для этого нужно подключить кабели к соответствующим контактам, чтобы в дальнейшем управление осуществлялось через импульсное реле. Отдельные выключатели в системе освещения соединяются проводками.

Ток сигнала для срабатывания реле всегда меньше тока основной цепи. При монтаже электросети и создании системы освещения для подключения между реле и выключателями используются провода малого сечения. Такой вариант не рекомендуется без установки в электрощитке УЗО (устройства защитного отключения). Вся система собирается отдельными уровнями — от электрощита к светильникам.

Импульсное реле. Управление освещением в доме и квартире.

Используем счетчик

Еще одна схема построена на логических элементах. Суть идеи заключается в том, что вы подаете импульсы и на его выходе попеременно появляются логические единицы. Они используются для включения полупроводниковых ключей, например транзисторов.

Переключение групп ламп происходит при быстром переключении выключателя (вкл./выкл.), так на вход счетчика С поступают тактовые импульсы и на выходе появляются логические единицы. Алгоритм работы:

  1. EL1 & EL
  2. EL1 & EL3 & EL
  3. EL1 & EL2 & EL3 & EL

Сброс счетчика происходит при подаче сигнала на вход R. Для этого нужно выключить SA1 на 15 секунд.

  • Счетные импульсы формирует DD3.
  • Первое включение, на выходе DD3 сформирован логический ноль, удерживается от C2.
  • Короткое переключение разряжает конденсатор и на выходе DD3 появляется логическая единица. Происходит переключение элемента DD2.1 по переднему фронту на счетном входе. И так при каждом кратковременном размыкании SA2.

Схема управления мощными системами освещения

Приведенные выше схемы управления, можно использовать лишь для систем освещения с номинальным током до 16 А. А в случае с проходными выключателями и того меньше — до 10А. Более мощные системы, применяемые на производстве, требуют иного подхода.

Эти ограничения связаны с номинальным током коммутационных аппаратов. Ну не способны хлипкие контакты импульсного реле или проходного выключателя, коммутировать токи больших величин.

Магнитный пускатель

  • Для дистанционной коммутации таких систем освещения, следует использовать магнитные пускатели. В зависимости от модели, такие изделия способны коммутировать токи до 100А и больше. Да, чем большие токи способен коммутировать пускатель, тем выше его цена, но других вариантов нет.
  • Для управления пускателем обычно используются кнопочные посты. Кнопочный пост — это две кнопки «Пуск» и «Стоп» в одном корпусе. Кнопка пуск имеет нормально разомкнутый контакт – то есть контакт который замыкается только при нажатии кнопки. А кнопка стоп имеет нормально замкнутый контакт – то есть контакт который размыкается только при нажатии.

На фото кнопочный пост

Если вам необходимо управлять освещением из двух мест, то вам необходимо два таких кнопочных поста. Подключаем их следующим образом. От фазного провода, приходящего на силовые контакты пускателя, монтируем провод к нормально разомкнутому блок-контакту пускателя. От этого же контакта монтируем провод к контакту номер 1 первой, и второй кнопки «Пуск».

Устройство магнитного пускателя

Схема подключения пускателя от одного кнопочного поста

От контакта номер 2 кнопки «Пуск» первого кнопочного поста, монтируем и подключаем еще один провод к контакту номер 1 кнопки «Стоп». От второго контакта кнопки «Стоп», монтируем провод к 1 контакту кнопки «Стоп» второго кнопочного поста. А уже от 2-го контакта кнопки «Стоп», монтируем провод к катушке пускателя. Осталось подключить второй контакт катушки к нулевому проводу — и схема управления готова.

Схема подключения пускателя от любого количества кнопочных постов

На первый взгляд все это очень запутано, но здесь нет ничего сложного. Осталось подключить силовые провода к силовым контактам пускателя — и схема готова к работе.

Схема с импульсным реле

Включение освещения с двух мест и более, может быть организовано при помощи так называемого импульсного реле. Такой вариант еще более прост в реализации.

Принцип работы импульсного реле

Прежде чем разбираться со схемой подключения такого реле, давайте разберемся, а как это, собственно говоря, работает.

Понимание процесса работы значительно облегчит подключение, и исключит вероятность ошибки:

Обычное реле имеет катушку и разомкнутый магнитопровод. При подаче напряжения на катушку, магнитопровод подтягивается и становится единым целым. К магнитопроводу жестко прикреплены контакты, которые при подтягивании магнитопровода тоже подтягиваются и замыкаются с неподвижными контактами. Если бы к этим контактам была бы подключена лампа, то она загорелась бы.

Упрощенная схема работы обычного реле

Но в обычном реле, как только исчезает напряжение на катушке, магнитопровод, а соответственно и контакты, возвращаются в исходное положение – отпадают. Соответственно наша лампа погаснет.

Импульсное реле

  • В импульсном реле все немного не так. При подаче напряжения на катушку, магнитопровод подтягивается и замыкает контакты. При этом контакты фиксируются в данном положении. Поэтому даже при исчезновении напряжения на катушке, они остаются в таком положении.
  • Для изменения положения контактов, необходимо вновь подать напряжение на катушку. Тогда контакты разомкнутся и зафиксируются в разомкнутом положении.

Кнопка для управления реле РИО-1

Кнопка для управления РИО-1 тыльная сторона

Но от кнопок питается только реле. Для подачи напряжения на лампы используется силовой контакт реле. Поэтому к нему необходимо подвести собственный фазный провод, который при замыкании контактов подаст напряжение на светильники.

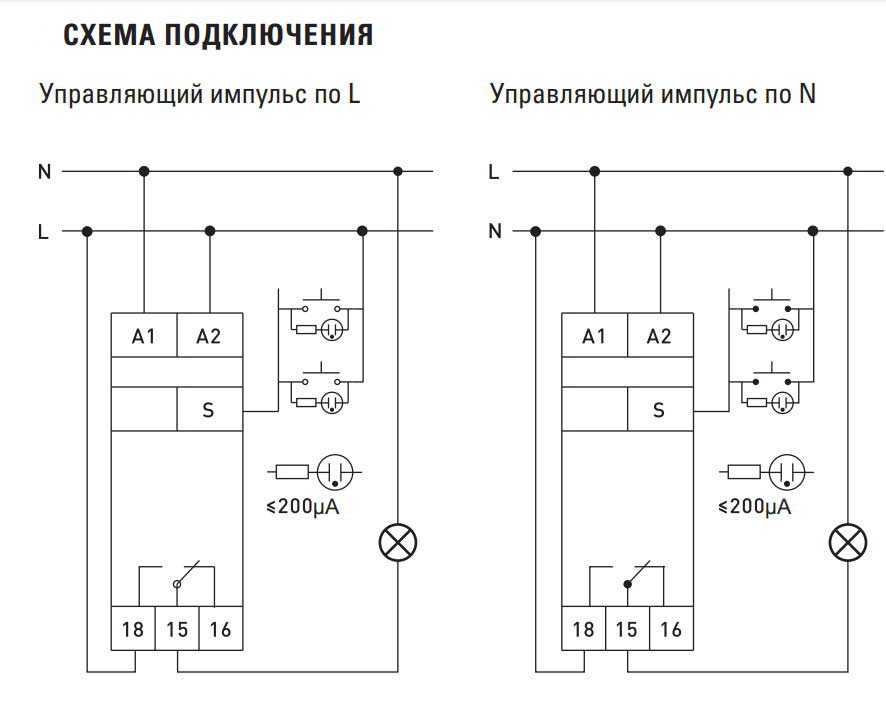

Схема подключения импульсного реле

Для импульсного реле, схема управления освещением с двух мест или большего их числа, практически не отличается. Поэтому, если вам необходимо управлять освещением из трех, пяти или десяти мест, просто добавляете количество кнопок в схему.

Итак:

  • Прежде всего давайте разберемся с подключением самого реле. Обычно оно имеет аж шесть контактов. Их название у разных производителей отличается. Поэтому мы будем вести рассказ на примере одного из наиболее распространенных реле – РИО-1.
  • Сначала давайте соберем его силовую часть. Для этого, от группового фазного провода в распределительной коробке, монтируем провод к контакту «11». При срабатывании реле контакт «11» замкнется с контактом «14». Поэтому, от последнего монтируем провод к нашим светильникам.

Схема подключения импульсного реле РИО-1

  • Для подключения светильников нам еще потребуется подключение нулевого и защитного провода. Их мы берем в распределительной коробке, и минуя любые коммутационные аппараты, подключаем к соответствующим контактам светильника. Подключение силовой части окончено.
  • Теперь подключаем управление реле РИО-1. В нашем случае для этого нам потребуется две кнопки. От группового фазного провода в распределительной коробке, монтируем провод к контакту номер один первой кнопки. От нее — к контакту номер 1 второй кнопки.
  • От контактов номер два второй кнопки, монтируем провод к контакту номер два первой кнопки. От этого контакта прокладываем провод к реле. Здесь подключаем его к контакту «Y» как на видео.

Схема импульсного реле

Но для создания цепи на катушке нам еще необходимо подключить ее к нулевому проводу. Поэтому, от группового нулевого провода в распределительной коробке, монтируем провод к контакту «N» реле РИО-1. На этом подключение окончено, и после подачи напряжения схема готова к эксплуатации. Согласитесь, в этом нет ничего сложного.

Подключение галогенной люстры (с пультом и без)

Галогенные светильники работают не от 220 В, а от 12 В или 24 В. Потому в каждой из них установлены понижающие трансформаторы и вся схема собрана и готова к установке. Свободными остаются только два проводника, которые и нужно соединить с проводами, торчащими на потолке. Подключается в произвольном порядке, «фаза» и «ноль» — не имеют значения.

Если люстра укомплектована пультом, к трансформаторам добавляется еще блок управления. Подключение аналогично: есть два проводника, которые нужно соединить с теим, что есть на потолке. Идущий с другой стороны третий проводник (он тонкий) — это антенна, при помощи которой «общаются» пульт и блок управления. Этот проводник остается внутри стакана в таком виде, в каком он есть.

Как подключить люстру с пультом смотрите в следующем видео.

Ответы на 5 самых распространённых вопроса

Как работает импульсное реле?

Электромеханические реле оснащены механическими контактами и катушкой управления. Контакты замыкаются при подаче сигнала на катушку (для этого нужно нажать кнопку выключателя), а после прекращения подачи сигнала они остаются в замкнутом положении.

Какую нагрузку можно подключить через ИР?

Около 220 V или 16 А.

Как реле меняет систему освещения?

Она позволяет управлять освещением с разных выключателей. Достаточно нажать на кнопку, чтобы зафиксировать одно состояние. При повторном нажатии механизм размыкается и остаётся таким до следующего импульса.

Из чего делаются импульсные реле?

Электронные реле оснащаются релейным выходом или полупроводниковым ключом. Основу функциональности составляют микроконтроллеры, следящие за подачей сигналов и управляющие коммутацией. Включение и выключение выполняется при подаче тока на полупроводники.

Какие 2 основных принципа создания реле применяются?

Первый — с использованием соленоида (токопроводящей катушки), второй — с использованием двух противоположных катушек.

2 научных методики управления освещением удаленных территорий из любых мест

Начну их объяснение с наиболее старой и отработанной технологии.

Как работает импульсное реле в схеме освещения

Типовой малогабаритный релейный модуль импульсного типа создается в корпусе с возможностью установки на Din рейку.

Как и в любом реле здесь имеется обмотка, которая при подаче на нее управляющего сигнала, в нашем случае — импульса тока, срабатывает. Это вызывает изменение положения выходного силового контакта: он открывается или закрывается.

Конструкции подобных реле разрабатываются под разные типы напряжения и нагрузки. Для использования в схемах освещения обычно выбирают модули на 220 вольт по мощности коммутируемых лампочек.

Схема управления освещением от импульсного реле выглядит следующим образом.

Само импульсное реле защищается автоматическим выключателем и своим силовым контактом подает или снимает потенциал фазы на светильник. Оно работает от импульса, поступающего с любой кнопки.

Параллельное включение нужного количества кнопочных выключателей, работающих по принципу замыкающего контакта с самовозвратом, обеспечивает подачу управляющего импульса на реле.

Коммутировать сигнал можно с любого участка. Причем цепи создания импульса не передают больших мощностей и могут выполняться тонким проводником.

Однозначными преимуществами этой схемы по сравнению с проходными двухклавишными выключателями являются:

  1. простота и доступность элементной базы: кнопки надежнее чем проходные и реверсивные модули. В случае поломки их легко поменять;
  2. подключение реле к светильнику не требует монтажа сложных логических цепочек из толстого провода с запутанным монтажом. Кабель между ними проложить не сложно. Обвязку же кнопок вообще в большинстве случаев допустимо выполнить обычной телефонной «лапшой»;
  3. значительная экономия материальных средств за счет снижения затрат на кабельную продукцию.

К недостаткам этой конструкции относятся:

  • необходимость для каждого светильника приобретать индивидуальное импульсное реле;
  • требование разносить эти модули на небольшое расстояние друг от друга, вызванное возможностью их ложного срабатывания от импульса, поступающего на соседний близкорасположенный корпус.

Системы освещения, управляемые импульсными реле, создают серьезную конкуренцию технологиям, использующим проходные и перекрестные выключатели.

Отдельное внимание следует обратить на беспроводные конструкции. Современная схема удаленного управления светом в системе Умный дом

Современная схема удаленного управления светом в системе Умный дом

Благодаря развитию научных разработок в области микропроцессорных технологий, совершенствованию проводных и беспроводных каналов передачи информации появилась возможность управлять бытовым освещением удаленно.

В качестве примера была освоена и оценена самая простая система умного дома для квартиры от компании Sonoff.

Довольно удачно и практично получилось управлять светом со смартфона через каналы информации интернет.

Однако подключение умного выключателя от Сонофф требует наличия трех проводов в подрозетнике, а в старых зданиях везде проложено только два. Мне пришлось менять этот участок. Думал, что это не вызовет сложностей.

Но от старого хозяина остался сюрприз. Пришлось прикладывать значительные усилия и смекалку для монтажа нового участка. В итоге заработал нормально.

Две последние методики я привел для того, чтобы вы могли сконцентрировать свои усилия на анализе разных способов управления домашним освещением, выбрать наиболее подходящий.

Проходные двухклавишные выключатели, схема подключения которых требует хороших навыков электрика, являются не единственным средством решения подобных задач. Ищите оптимальный вариант под свои конкретные условия.

Я же вам предлагаю дополнительно ознакомиться с материалами полезного видеоролика по нашей теме.

Автор «Обо всем Это интересно» довольно просто и подробно преподносит полезную для новичков информацию.

Используем счетчик

Еще одна схема построена на логических элементах. Суть идеи заключается в том, что вы подаете импульсы и на его выходе попеременно появляются логические единицы. Они используются для включения полупроводниковых ключей, например транзисторов.

Переключение групп ламп происходит при быстром переключении выключателя (вкл./выкл.), так на вход счетчика С поступают тактовые импульсы и на выходе появляются логические единицы. Алгоритм работы:

  1. EL1 & EL
  2. EL1 & EL3 & EL
  3. EL1 & EL2 & EL3 & EL

Сброс счетчика происходит при подаче сигнала на вход R. Для этого нужно выключить SA1 на 15 секунд.

  • Счетные импульсы формирует DD3.
  • Первое включение, на выходе DD3 сформирован логический ноль, удерживается от C2.
  • Короткое переключение разряжает конденсатор и на выходе DD3 появляется логическая единица. Происходит переключение элемента DD2.1 по переднему фронту на счетном входе. И так при каждом кратковременном размыкании SA2.

Спецификации

Текстом продавец не приводит, читаю с китайской этикетки, таблицы и иероглифы пропускаю, в пролетарскую суть вникаю

  • Модель Hesunse F-A6
  • max 8A ~250V
  • max 2000W
  • LED не более 150W
  • (видимо, лампы накаливания) не более 1000W
  • (видимо, люминисцентные) не более 150W
  • Какая-то температура < 80 °C
  • Габариты на картинке выше, подтверждаю — ДхШхВ = 75х44х21
  • Длина провода по моим измерениям 160 мм от корпуса
  • Диаметр жилы 0.8 мм+-0.1 (4 измерения разных лужёных жил советским штангелем дали результат 0.8, одно — 0.9), то есть сечение грубо 0.5 кв мм. Ну что-ж, кратковременный ток где-то 7 ампер как раз такой медный провод и выдержит. А на 150Вт должен работать без проблем.
  • Диаметр изоляции намерил 2.3 мм +- 0.1
  • Масса по моим измерениям 57 г.

Тиристоры и симисторы

Тиристор
— это полупроводниковый прибор, который может находится в двух
состояниях:

  • открытом — пропускает ток, но только в одном направлении,
  • закрытом — не пропускает ток.

Так как тиристор пропускает ток только в одном направлении, для
включения и выключения нагрузки он подходит не очень хорошо. Половину
времени на каждый период переменного тока прибор простаивает. Тем не
менее, тиристор можно использовать в диммере. Там он может применяться
для управления мощностью, отсекая от волны питания кусочек требуемой
мощности.

Симистор — это, фактически двунаправленный тиристор. А значит он
позволяет пропускать не полуволны, а полную волну напряжения питания
нагрузки.

Открыть симистор (или тиристор) можно двумя способами:

  • подать (хотя бы кратковременно) отпирающий ток на управляющий электрод;
  • подать достаточно высокое напряжение на его «рабочие» электроды.

Второй способ нам не подходит, так как напряжение питания у нас будет
постоянной амплитуды.

После того, как симистор открылся, его можно закрыть поменяв
полярность или снизив ток через него то величины, меньшей чем так
называемый ток удержания. Но так как питание организовано переменным
током, это автоматически произойдёт по окончании полупериода.

При выборе симистора важно учесть величину тока удержания
(\(I_H\)). Если взять мощный симистор с большим током удержания, ток
через нагрузку может оказаться слишком маленьким, и симистор просто не
откроется

Подключение люстры к двойному выключателю

В этом варианте процесс не сильно усложняется, также сначала следует разобрать назначение выходящих проводов. Один в любом случае будет заземлением, т. е. нулевым, и два фазных – на каждую клавишу выключателя

Важно, чтобы выключатель в этот момент был включен

Затем электричество в помещении отключается, «ноль» также подключается к подобному проводу люстры, а фазы распределяются между рожками. Изолируется соединение проводов аналогично первому способу, пластиковыми колпачками. Такое подключение люстры позволяет регулировать интенсивность освещения комнаты. Это очень удобно.

Схема с проходными выключателями

Одной из наиболее старых и отменно зарекомендовавших себя схем, является использование так называемых проходных выключателей. Данный тип электроустановочных устройств отличается от обычных выключателей тем, что он имеет не два, а три контакта. Дабы понять принцип их действия, давайте обозначим эти контакты «1», «2» и «3».

Отличие обычного выключателя от проходного

К контакту номер 1, от распределительной коробки, как и в обычном выключателе, подключается фазный провод. При включённом положении выключателя, замкнуты контакты 1 и 2. Теперь мы отключаем выключатель.

В обычном коммутационном устройстве, в данном случае просто происходит размыкание контактов 1 и 2. В проходном же выключателе, размыкаются контакты 1 и 2 и замыкаются контакты 1 и 3.

На основании этой особенности проходных выключателей и строится схема.

Давайте рассмотрим ее более детально:

Проходной выключатель

Для управления освещением из двух разных мест, нам потребуется два проходных выключателя.

Принцип их установки не отличается от установки обычных выключателей, поэтому останавливаться на этом вопросе более детально нет смысла.

Остановимся только на схеме подключения.

Монтаж проходного выключателя

Итак, проходные выключатели установлены.

После этого соединяем между собой контакты 2 первого выключателя, и контакт 2 второго.

После этого соединяем контакт 3 первого, и контакт 3 второго выключателя.

Подключение проходных выключателей

Теперь подключаем контакт 1 первого выключателя, к групповому питающему проводу в распределительной коробке (см. Как подключить провода в распределительной коробке правильно).

А контакт 1 второго выключателя, подключаем к нашим светильникам.

Нулевой провод и провод заземления, как обычно подключаем к светильникам помимо коммутационных устройств. Все — схема готова к использованию.

Схема подключения двух проходных выключателей

Согласитесь, в этом нет ничего сложного, и вполне реализуемо своими руками даже без наличия специального образования. Но существуют еще более простые схемы, о которых мы и поговорим ниже.

Устройство люстр с пультом управления

Современный производитель осветительной техники для бытовых нужд старается сделать свою продукцию универсальной. Решение правильное, люстру, рассчитанную на несколько типов ламп, купят быстрее, чем изделие, рассчитанное только под галогенки или светодиоды. Именно эта пара источников света будет оптимальной комбинацией для потолочного светильника. Галоген дает мощное и насыщенное освещение в ночной период, светодиод идеально подсвечивает пространство квартиры в вечернее время.

Оптимальная комбинация — галогенка и два светодиодных фонаря подсветки

Если снять декоративную накладку люстры, рассчитанной на управление с пульта, то можно будет разглядеть несколько деталей и пар проводов:

  • Микроблок с приемником и контроллером коммутации сигналов, полученных с пульта управления. Это главный блок, к нему подсоединяют проводку от галогеновой и светодиодной линий люстры;
  • Система проводов, трансформатор, обязательно электронный, и сам набор галогеновых ламп;
  • Блок драйвера питания линии светодиодных ламп.

Прежде всего нужно разобраться в маркировке и обозначениях

Разумеется, к люстре должен прилагаться пульт и схема подключения. Хотя у многих китайских светильников сведения о подключении и калибровке пульта могут быть нанесены на крохотный лист бумаги, наклеенный на тыльной стороне декоративной крышки.

Важно! Система управления светильником с пульта использует радиоволны высокой частоты, чаще всего разрешенного для бытовых игрушек диапазона 27,1 МГц.

Это значит, что если была куплена и установлена люстра нормального качества, то пульт позволит управлять освещением практически из любого места в квартире. Кроме того, уже не нужно будет направлять коробочку в направлении люстры, как это делают многие по привычке, выработанной годами обращения с пультом от телевизора или кондиционера.

Правила соединения проводов

При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.

Cоединить провода от люстры и выключателя нужно в клеммной коробке

Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.

Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.

При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм2). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).

Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода

При этом важно один напротив другого установить «ноли». Фазы к фазам подсоединяются в произвольном порядке

Правильное соединение проводов в распределительной коробке описано тут.

Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в видео.

Соединяем правильно

После определения электропроводов вновь потребуется отключение электропитания для монтажа осветительного прибора. При скручивании проводов нежелательно использование ленты ПВХ из-за ее высыхания со временем и, соответственно, понижения ее изоляционных характеристик.

При скручивании электропроводов в одну группу и накрутки защитного колпачка возможно их окисление со временем и нагрев. Рекомендуется пайка таких соединений, что гарантирует нормальный контакт и отсутствие перегрева.

При соединении электропроводов от осветительного прибора с потолочными электропроводами от выключателя правила скрутки недопустимы. Здесь потребуется использование клеммных коробок. При этом возможна проблема, когда скрутка из нескольких электропроводов не входит в отверстие. Решение – припаивание к соединению медного проводника сечением от 0,5 кв. мм. Соединение изолируется, а свободный конец проводника длиною в 10 см вставляется в клеммную коробку.

После вставки в клеммник всех электропроводов от осветительного прибора и затяжки винтов, люстру поднимают под потолочное перекрытие. После крепления люстры в клеммник производят подключение электропроводов в нужном порядке: нули – один напротив другого, фазы к фазам – произвольно.

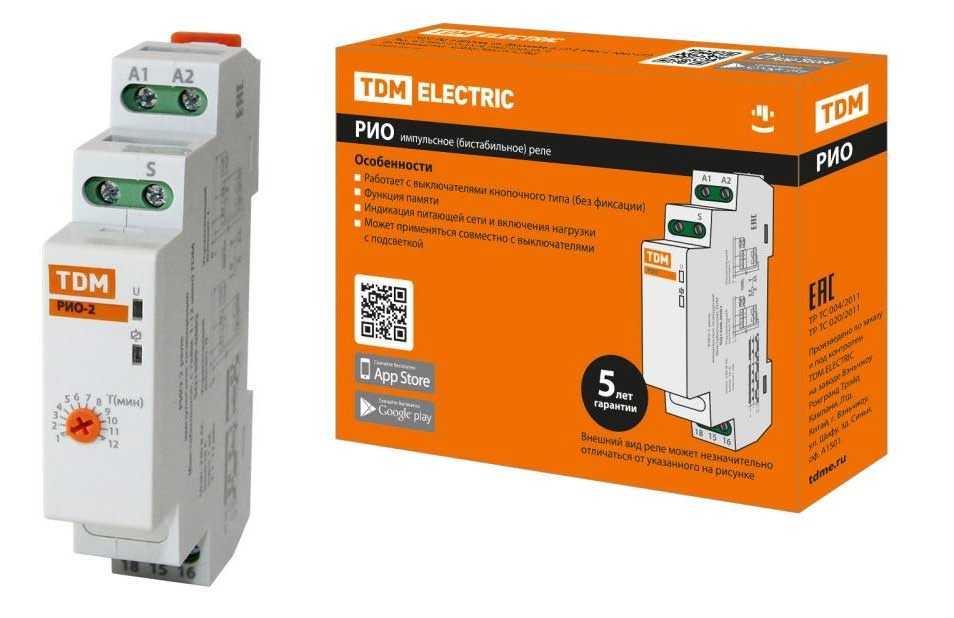

Импульсные реле со встроенным таймером

При монтаже все чаще применяется еще один тип импульсного реле, но уже с таймером — РИО-2.

Устройство работает с выключателями кнопочного типа, имеет функцию памяти, индикацию питающей сети и включение нагрузки. Может использоваться в комплексе с выключателями, имеющими подсветку.

Включение происходит по кнопке, а отключение — по кнопке или по команде.

После подачи сигнала устройство отсчитывает время от 1 до 12 минут, а после срабатывает.

Особенности подключения:

  1. Контакт А1 и А2 сверху — подключение фазы и ноля.
  2. S — контакт для поступления импульсного сигнала от выключателя без фиксации.
  3. 18, 15, 16 — контакты, где 15 и 16 нормально замкнутые, а 18 и 15 нормально разомкнутые.

При подключении в качестве управляющего контакта можно использовать нулевой или фазный провод.

Принцип работы, следующий:

  1. Подается напряжение на А1 и А2.
  2. Нажимается кнопка для подачи управляющего сигнала.
  3. Замыкаются контакты 15-18. Свет включен.
  4. Повторное нажимается кнопка. Размыкание контакта 15-18 и замыкание 15-16. К этому же эффекту приводит снятие напряжение питания с контактов А1 и А2.

Допускается подключение до десятки кнопок, что позволяет управлять освещением любой степени сложности.

Варианты и преимущества применения управления освещением двумя выключателями

Классическая схема подключения одной лампы (светильника) всем известна. Нужен 1 выключатель, который располагают в наиболее доступном или удобном для управления освещением месте: в начале или середине проходных комнат, длинных коридоров, галерей, аллей (дорожек в саду); на входе в помещение либо подъезд и так далее. С тем, насколько это бывает неудобно, сталкивались практически все.

Установка двух выключателей удобна для длинных проходных помещений

А теперь те же и другие варианты управления осветительными устройствами, но с помощью 2-х выключателей:

  • В проходных комнатах и помещениях, а также строениях с двумя входами (гаражи, сараи, хозпостройки для содержания домашних животных или птицы), особенно когда они противоположные. Установка по одному выключателю на каждый вход избавит от неприятной необходимости идти в темноте, чтобы включить свет или после его выключения. Ведь часто бывает, что нужно зайти через одну дверь, а выйти через другую.
  • В коридорах, галереях, на аллеях (дорожках в саду) и др., особенно когда они длинные, подключение двух коммутаторов – по 1-му на каждом конце этих объектов – обеспечит не только удобное использование света, но и его экономию. Ведь можно будет пользоваться освещением при передвижении в любом направлении и сразу отключать его после прохождения этого участка пути.
  • В подъезде жилого многоквартирного или на лестнице между этажами частного двухэтажного дома. Здесь тоже 2 выключателя и удобно, и экономично.
  • В спальне. Если один коммутатор разместить у входа, а другой у изголовья кровати, то не придется с нее вставать, чтобы выключить свет, когда придет пора засыпать. И наоборот, проснувшись, можно сразу, не вставая, включить освещение, а потом выключить его уже только на выходе из спальни, не возвращаясь к кровати. Особенно это удобно, когда у спальни большие размеры.
  • И во многих других случаях, когда возникает необходимость управления 1-им осветительным прибором с двух мест.

Разместив один из выключателей у изголовья, можно управлять верхним светом, не вставая с кровати

Как видно из примеров, 2 выключателя – это не только очень удобно, но и еще позволяет экономить электроэнергию, то есть, в конечном итоге, деньги. Ведь свет можно выключить сразу же, как только он стал не нужен. И его не надо оставлять на всю ночь, как это было в случаях с 1-им коммутатором, например, в длинных коридорах, когда возвращаться в их начало для обесточивания светильников не имело смысла. Ведь свет и был включен, чтобы пройти этот коридор.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Электрошкола
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
