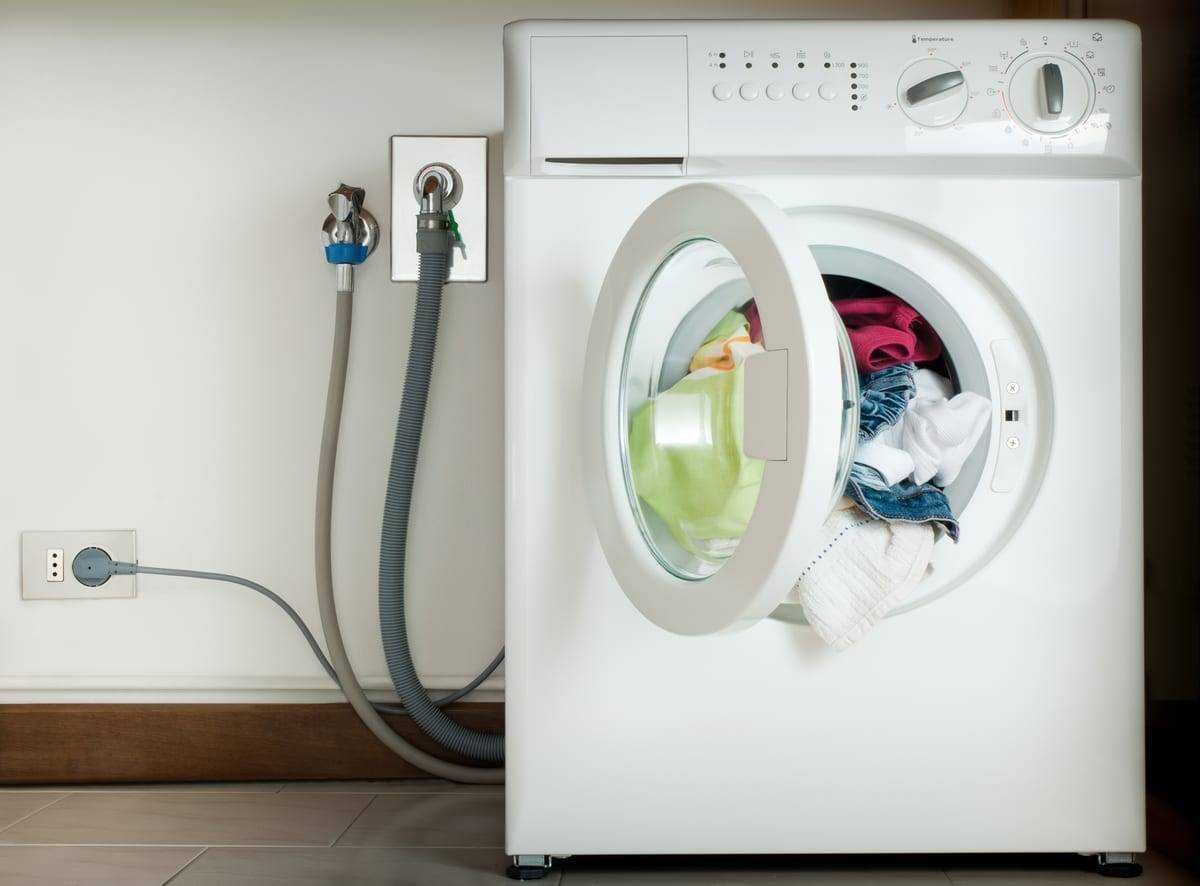

Подключение стиральной машины автомат к водопроводу, канализации и электричеству

Советы по установке от специалистов

Очень часто в режиме «отжим» машинка начинает вибрировать, данный фактор говорит о том, что при монтаже были допущены ошибки. Желательно заранее выбрать место, где вы планируете поставить стиральную машину. Не лишним будет и предварительное ознакомление с рекомендациями по монтажу.

1 совет – подготовка условий для монтажа

Стиральную машину следует выбирать в зависимости от возможностей комнаты, где она будет располагаться. От этого зависят ее габариты, технические параметры, тип конструкции и т.д.

Требования, которых необходимо придерживаться для осуществления бесперебойной работы стиральной машины – размещение техники вблизи розетки и рядом с водой. Если соблюдать данные условия, то не потребуется наращивание шланга и кабелей.

2 совет – выбор помещения

Чаще всего стиральную машину ставят в ванной комнате, так как именно в этом помещении располагаются водопроводные трубы и слив

На что стоит обратить внимание при выборе будущего места для стиралки:

способен ли пол выдержать вибрации;
можно ли проложить коммуникации на дальние расстояния;
при замерах нужно учесть неровности стен;
место для машинки должно превышать ее номинальные размеры хотя бы на 1 см.

Если площадь ванной не позволяет разместить там машинку, то стоит подумать о том, чтобы расположить ее в коридоре или на кухне.

3 совет – правильное подключение

Подключение стиральной машины к инженерным коммуникациям – самый важный этап. Остановимся на этом процессе подробнее.

Подключение воды

Представить стирку без воды сложно и практические невозможно. Два главных требования, предъявляемых к водопроводу:

В трубах должно обеспечиваться достаточное давление;
Вода должна быть чистой.

Если требования не соблюдаются, то требуется установка насоса, который позволит повысить давление, а для очистки воды приобрести фильтр. Труба, которая подает воду в машинку, обязательно должна быть оборудована вентилем для перекрытия воды. Это позволяет снизить вероятность возникновения протечки.

Подача электроэнергии

Современные стиральные машины обладают высокой мощностью. Если вы проживаете в старом доме, где давно не проводился ремонт по замене проводки, то лучше провести отдельный кабель. Для чего это нужно? Дело в том, что старые кабели просто не способны выдержать подключение современной техники. От предполагаемой нагрузки зависит какого сечения потребуется кабель.

4 совет – учет внешних факторов

На установку стиральной машинки влияют температура внутри помещения и вид пола.

Пол и напольное покрытие

К полу предъявляются высокие требования, так как он будет подвергаться постоянным вибрациям, которые создаются из-за вращения барабана. Пол должен быть:

твердым;
горизонтальным;
ровным.

Если вы сомневаетесь в качестве пола, то в том месте, где предполагается установка машинки, стоит произвести его укрепление.

Температура внутри помещения

Так как в большинстве квартир и домах присутствует отопление, то и вся бытовая техника находится в тепле. Часто в загородных домах и подсобных помещениях отключается отопление на длительный срок, поэтому в таких случаях технику оставлять нельзя. Почему это оказывает негативное воздействие на технику? Жидкость, скопившаяся внутри машинки, обязательно замерзнет, когда температура воздуха опустится ниже нуля. Из-за этого произойдет разрыв шланга или насоса, что влечет дополнительные траты на восстановление или замену поврежденных элементов.

Самостоятельная установка стиральной машины

Шаг 1. Распаковка

После доставки купленного изделия следует снять картонную упаковку и вынуть предметы, которые служили для обеспечения сохранности машинки при транспортировке. Инструкция по установке также требует удаления специальных крепежных болтов, удерживающих барабан агрегата. Оставшиеся отверстия следует защитить заглушками, предотвращающими попадание влаги во внутреннее пространство стиральной машины.

Не забудьте удалить транспортировочные болты

Шаг 2. Сливная система

Подключение стиральной машинки к канализации требует соблюдения определенных правил:

Некоторые агрегаты не оснащены обратным клапаном, который препятствует забору воды из канализации. Потому выходной патрубок должен располагаться на определенном расстоянии от устройства и нужной высоте от пола. Все параметры указаны в документации, прилагаемой к стиральной машинке.
Если сливная система в вашем доме не оборудована специальной фурнитурой для различных бытовых приборов, дополнительно понадобится сифон для подключения стиральной машины к канализации. Его врезают в систему слива воды из раковины, обеспечивая тем самым надежное соединение, исключающее протечки.

Фото материалов, необходимых для подключения стиралки

Наиболее простой способ – закрепление сливного патрубка машинки на краю ванны или раковины. Его лучше не применять ввиду низкой надежности. Упавший на пол шланг может привести к наводнению в квартире.
После окончания установки проконтролируйте, чтобы слив не имел перегибов, препятствующих прохождению воды. В случае если необходим более длинный шланг, необходимо использовать дополнительные элементы, состыкованные с помощью переходников с хомутами.

Наиболее надежен стационарный слив

Шаг 3. Подача воды

Правильное подключение стиральной машины к канализации не обеспечивает работу агрегата. Для стирки необходима чистая вода. В связи с этим следующим этапом установки является обеспечение ее подачи ко входному отверстию машинки.

Для этого используются специальные гибкие шланги нужного размера, а также резиновые уплотнители, обеспечивающие герметичность.

Существует два основных способа:

с помощью отдельного вентиля;
через водопроводный смеситель.

Рассмотрим особенности первого варианта:

Для установки крана в водопроводную систему из металлических труб следует выбрать подходящее место и врезать туда фурнитуру с помощью резьбовых соединений. В случае, когда система подачи воды в квартиру выполнена из пластика, для подсоединения крана используются соответствующие фитинги. Перед стиркой и после ее окончания кран, соответственно, открывают и закрывают, снижая нагрузку на входящий клапан агрегата.

Подача воды для машинки с отдельным краном

Для подключения крана целесообразно использовать готовые водоотводы к смывному бачку или душу. На конец трубы устанавливается тройник, позволяющий подключать два потребителя.

Для подачи воды можно врезать тройник

Можно использовать шланг, идущий к смесителю. Это не самый лучший вариант, так как перед каждой стиркой вам необходимо будет отвинчивать и снова привинчивать его к входящим отверстиям машинки или крана.

По поводу второго варианта следует обратить внимание на следующее:

этот способ позволяет максимально быстро осуществить подключение (при наличии соответствующей фурнитуры весь процесс занимает не более 5 минут);
машина будет защищена от протечек, так как после использоваться кран подачи воды перекрывается.

Подача воды для стиральной машины через смеситель

Шаг 4. Регулировка ножек

Выше упоминалось, что перед тем, как подключить стиралку к канализации и водопроводу, следует выбрать место для ее установки. После монтажа всех трубопроводов следует проконтролировать, чтобы устройство стояло как можно устойчивее. Это снизит уровень вибрации и сохранит агрегат от повреждений.

Для выравнивания не нужно подкладывать под стойки стиральной машины кусочки линолеума, дерева или пластмассы. С этой целью используются ножки изменяющейся длины и специальный ключ.

С его помощью выбирается устойчивое положение. Если нажав на один из углов, вы ощущаете колебания стиралки, процедуру выравнивания следует повторить.

Шаг 5. Электросеть

Последний важный этап – подключение к электричеству.

Этот процесс также имеет определенные особенности:

Подключение должно осуществляться в заземленную розетку. Для ее обустройства потребуется трехжильный кабель: фаза, ноль и заземление.
Если квартирная электросеть не заземлена, следует самостоятельно осуществить эту процедуру, используя провод сечением не менее 3 мм.
Не забудьте правильно изолировать все соединения.

Схема подключения стиральной машинки

Подготовительный этап

Установка стиральной машины в ванной своими руками начинается с некоторых подготовительных процедур. Первым делом следует определиться с местом расположения данного устройства. Монтаж стиральной машины может осуществляться в любом помещении, но чаще всего для этих целей выбирают ванную комнату или кухню. При выборе более конкретного места необходимо учесть следующие нюансы:

близость расположения инженерных коммуникаций, здесь необходимо обратить внимание на электрику, систему канализации и водную магистраль, поскольку к ним машина и подключается;
соответствие дизайну помещения;
наличие ровного пола;
удобство в последующем использовании.

После того, как место выбрано, следует приступить к снятию транспортировочных деталей.

Важность этого этапа сложно переоценить, поскольку при неправильных действиях, устройство может попросту не включиться или сразу же выйти из строя. В большинстве случаев требуется снять транспортировочные болты, брусья и скобы

Делать это нужно очень аккуратно, чтобы не повредить корпус машины. Перед началом работ рекомендуется изучить инструкцию, прилагающуюся к технике.

Снятие транспортировочных болтов

После демонтажа всех элементов нужно подобрать ровное место с надежным напольным покрытием. Оно должно быть:

идеально ровным;
прочным;
устойчивым к механическим воздействиям.

Если пол не соответствует вышеприведенным требованиям, то следует провести ряд работ, которые могут включать в себя цементную стяжку, укладку плитки или создания наливного пола. Самым главным правилом является горизонтальность поверхности, которую следует проверить посредством строительного уровня.

Подключение стиральных машин к канализации – рассмотрим 2 метода

Смотреть видео – первый способ установки слива в канализацию

Стиральная машина. Слив через обратный клапан. Устранение сифонного эффекта

Слив использованной воды в канализационную систему является обязательным процессом в работе агрегатов такого рода, ведь очистка загрязненных стоков становится все более актуальной.

Если говорить просто об организации слива воды из стиральных машин в канализацию, можно обойтись и без непосредственного соединения этих двух систем.

Во многих современных агрегатах предусмотрена установка обратного клапана, предотвращающего этот процесс.

Учитывая специфику расположения канализационной системы в доме или квартире, проблем с подключением не возникает, но оно имеет свою специфику.

Для его осуществления необходимо установить проставку к канализационной трубе в виде тройника, причем отвод должен быть под углом 45 градусов.

Дренажный шланг подключается к трубе канализации диаметром 50 миллиметров, в то время как его размер составляет 22 мм. Поэтому подсоединение производится с использованием специальной проставки, называемой «редукция».

Дренажный шланг стиральных машин стандартизован и на всех моделях и имеет диаметр 22 миллиметра. Специальных переходников для слива с этого размера не существует, на переходе используется эта незамысловатая резиновая деталь.

Когда машина расположена в непосредственной близости от выхода канализационной трубы, естественным образом к ней подсоединяются с использованием тройника.

Смотреть видео – подсоединяем своими руками к водопроводу и канализации

Но если агрегат располагается в противоположном конце помещения, самым разумным решением будет прокладка дополнительной ПВХ трубы диаметром 32 миллиметра с последующим переходом на размер 50.

При этом надо выполнять требования уклона этой трубы в 2-3 миллиметра на метр протяженности. Редукция с такими размерами выпускается и ее можно приобрести на рынке.

В ряде случаев, если машинка автоматическая, необходимости в использовании промежуточной трубы нет, поскольку откачка использованной воды производится насосом.

В таком случае подсоединение производится с применением резиновой редукции. Она представляет собой втулку из резины. На наружной поверхности выполнены ребра как на манжете для уплотнения соединения. Внутреннее отверстие устроено таким же образом с диаметром соответствующего размера.

В технической документации, при отсутствии обратного клапана в устанавливаемой модели машины, должна быть указана высота слива от пола, при которой образуется водяной затвор.

Если этот параметр не выдерживается, через сливное отверстие в помещение будут проникать из слива очень не приятные запахи.

Вторым способом подключения стиральных машин к сливу является подсоединение через сифон. Многие из этих изделий выпускаются со специальным отводом в верхней части.

В состоянии продажи он снабжен специальной заглушкой, перекрывающей патрубок. Перед тем, как подсоединить дренажный шланг машины, эту деталь надо снять и удалить – она несет чисто защитные функции.

Сливной шланг стиральной машины просто надевается на этот патрубок и, при необходимости дополнительно крепится хомутом.

Это изделие может быть оснащено несколькими отводами, что позволяет подключение нескольких агрегатов одновременно.

Если имеется такая возможность, подключение стиральных машин следует выполнять именно таким способом, который достаточно надежен и решает все проблемы герметичности и безопасности.

Способы подключения

Важно выполнить несколько действий, предшествующих подключению:

Распаковать стиральную машинку.
Вытащить транспортировочные болты и вставить заглушки.
Удобно расположить ее (если пол деревянный, подложить резиновый коврик).
Использовать контргайки для фиксации ножек.

Через готовый отвод

Это, пожалуй, наиболее легкий и практичный вариант. На трубе уже установлен кран и следует присоединить шланг к нему, а далее проверить на наличие утечек, включив воду.

Через тройник

Этот прием заключается в подсоединении тройника к магистрали таких приборов, как раковина, туалет или же мойка.

Достаточно подготовить следующие предметы и выполнить действия:

Тройник, имеющий в конструкции кран, для машинки.
Фум-лента.
Гаечный, разводной или предназначенный для труб ключ подходящей величины.

С трубы, подводящей холодную воду, снять упругую подводку, приводящую к устройству. Можно ли подключать к горячей, зависит от модели.

Оценить размеры тройника, вкручивая его на резьбу, пока кран не примет нужное положение, и считая обороты.

Уплотнить резьбу специальной лентой, поместив немного витков на резьбу, туда где он будет закручен.

Вспомнить число вращений, рассчитанное ранее, и накрутить тройник. На него установить эластичную подводку и кран соединить со шлангом.

Кран-тройник для подключения бытовой техники

Через смеситель

Если использовать такую установку, то смеситель и добавочный отвод стиралки не будут взаимозависимыми.

Нужно подготовить:

Кран с тремя проходами для стиральной машины, имеющий удлинитель.
Прокладки.
Ключ, подходящий по величине.

В этом способе отсутствуют сложности:

Перекрыть доступ к воде, снять смеситель.
На удлинитель и кран поставить прокладки. На отвод холодной воды накрутить кран, а к каналу горячей подсоединить удлинитель. Крепко завинтить гайки.
Шланг поместить на открытый отводной канал крана и затянуть.

Выравнивание стиральной машинки

В режиме отжима барабан вращается с такой скоростью, что плохо выставленная машина начинает вибрировать, подскакивать и перемещаться по напольному покрытию. Это укорачивает продолжительность эксплуатации аппарата, создает излишний шум, причиняет неудобства. Чтобы предупредить появление таких отрицательных явлений, стиралку выравнивают.

Выравнивание.

Начинают с пола — если он некачественный, выравнивание аппарата поможет мало. К основанию предъявляются такие требования:

ровная горизонтальная поверхность без впадин и возвышений;
сделано из прочных устойчивых материалов;
не подвергается воздействию вибрации, возникающей при работе машинки.

Этим условиям соответствуют бетонные, керамические, некоторые деревянные полы. При необходимости проводят укрепление. Плитка вместе с достоинствами обладает отрицательным качеством — она скользкая. Не исключено, что даже правильно выставленный агрегат начнет медленно передвигаться по поверхности. Рекомендуется в этом случае для амортизации под ножки подкладывать резиновый коврик.

Когда распакованный агрегат установлен на своем месте, сняты крепежи, на верхнюю крышку помещают строительный уровень. Его положение меняют — замеряют горизонтальность у передней стенки, у задней, у боковых. Когда становится ясно, какую сторону опустить, принимаются за регулировку. Лучше опускать — тогда аппарат будет устойчивее. Если невозможно, поднимают.

Регулируют положение ножками, которые проворачивают ключом (идет в комплекте поставки). Уровнем контролируют, как меняется положение. Когда пузырек установится по центру, проверяют для полной надежности вертикальность, прикладывая инструмент к боковым стенкам. Если все в порядке, затягивают контргайки на ножках.

Проверяют правильность положения, пробуя раскачать по диагонали. При качественно выполненной операции свободного хода нет.

Этап #1 — выбор места для монтажа

Прежде всего необходимо продумать место, где будет установлен агрегат. Современные модели, требующие подключения к водопроводу и канализации, имеют стационарное размещение, поскольку перенос их весьма затруднен.

Правила расположения стирального агрегата

Для правильного расположения стиральной машинки следует учесть следующие требования:

Для оптимального расположения машинки-автомата следует учитывать такие факторы как:

имеющиеся вблизи системы водоснабжения и водоотведения;
возможность легкого подключения к электросети (желательно не через удлинитель, а напрямую);
наличие ровного (лучше железобетонного) пола;
размеры стиралки, способ загрузки в нее белья, сторону распахивания люка для фронтальных моделей;
свободный доступ со всех сторон: помимо легкой загрузки белья, важно иметь зазор со стороны стенки, чтобы можно было достать случайно упавшее белье или иной предмет.

На практике стиральные устройства обычно ставят в ванной, на кухне или в коридоре.

Определение помещения для установки

Ванная комната. Это традиционное место размещения автомата, так как в этой комнате, имеющей все необходимые коммуникации, легко оборудовать слив и подачу воды.

К недостаткам этого варианта относится миниатюрный размер большинства санузлов, из-за чего хозяевам часто приходится выбирать компактные модели.

Ванная комната – привычное место размещения стиральных машин

При установке в этом помещении важно соблюдать правила эксплуатации, не нарушая рекомендуемый уровень влажности. Помимо этого, для таких пространств характерна повышенная влажность, что может отразиться как на состоянии электропроводки, так и на исправности различных узлов «стиралок»

Помимо этого, для таких пространств характерна повышенная влажность, что может отразиться как на состоянии электропроводки, так и на исправности различных узлов «стиралок».

Кухня/столовая. Это помещение также часто используется для монтажа агрегата, который обычно устанавливают под раковиной либо рядом с мойкой. Поскольку эта комната обычно также невелика по размерам, проведение стирки здесь порой мешает хозяйке.

Кроме того, температурно-влажностные условия на кухне также не всегда соответствуют правилам эксплуатации стиральных машин.

Автоматические машинки часто ставят и на кухнях. В этом случае могут использоваться как встроенные, так и обычные модели

Прихожая и подсобные помещения. Необычным, но вполне приемлемым вариантом может стать установка автоматического устройства в прихожей, чулане, подсобке или даже просторном стенном шкафу. Единственным препятствием в этом случае может стать отсутствие легкого доступа к коммуникационным системам.

Как подключить стиральную машину-автомат к водопроводной системе

Собираясь подключить стиральную машину своими руками, имейте в виду, что выполнить это можно несколькими способами. Также нужно учитывать два фактора, влияющих на исправность работы стиралки, – это напор давления воды в трубах, который должен быть равен примерно 1 атмосфере, и чистота воды. Если оба они не удовлетворяют требованиям для полноценного функционирования техники, то ставится насос и очиститель воды.

С помощью обжимной муфты

В случае если всё ещё в доме эксплуатируются металлические водопроводные трубы, то эффективнее всего произвести подключение при помощи обжимной муфты. Таким же способом можно воспользоваться при работе с металлопластиковыми трубами. Подобная муфта представляет собой две металлические половинки, которые скручиваются болтами с резьбой для врезания шарового крана. Кроме него, также потребуется холодная врезка на ½ дюйма, дрель, канцелярский нож, отвёртки и разводной ключ.

Пластиковая обжимная муфта

Принцип её монтажа несложный, и его алгоритм расскажет подробная инструкция.

Иллюстрация	Описание работ
Место врезки	Выбираем удобное, в зависимости от положения машинки, место холодной врезки.
«Примерка» муфты	Прикладываем муфту к месту, где она будет врезаться. Определяем примерно площадь на трубе, которую она закрывает, и счищаем краску канцелярским ножом. Это делается для того, чтобы все элементы прижимной муфты плотно прилегали к трубе.
Сверление отверстия	Сверлим отверстие диаметром 10 мм. При этом делаем это ровно посередине отчищенного от краски участка.
Сборка муфты Вставка прокладки	Собираем все составные муфты – вкладываем сердечник и поверх него резиновую прокладку.
Крепление муфты	Надёжно крепим муфту на трубе. При этом выполняем равномерное закручивание всех болтов.
Уплотнение резьбы крана	Накручиваем ФУМ-ленту на резьбовое соединение крана по часовой стрелке для того, чтобы при закручивании она не деформировалась.
Монтаж крана	Надёжно закрепляем кран для подключения стиральной машины к водопроводу в муфте. Для более прочного крепления воспользуйтесь разводным ключом.

Мнение эксперта
Валерий Дробахин
Инженер-проектировщик ВК (водоснабжение и канализация) ООО «АСП Северо-Запад»

“Если подключение будет происходить возле счётчика, то его необходимо установить гораздо раньше, чем произведётся подвод шланга к водопроводу.”

После монтажа крана проверяем, идёт ли вода через него. Если всё было сделано правильно, то проблем возникнуть не должно, и можно подсоединять шланг для подачи воды от машинки.

Внимание! Если такого не хватает, то его можно приобрести в магазине. Но воздержитесь от соединения родного и покупного шланга, так как лишняя спайка – это возможность возникновения риска протечки.

Посредством фитинга

В случае если ведётся подключение стиралки рядом с гибкой подводкой, то без специальных фитингов не обойтись. Для полноценного соединения потребуется несколько элементов. Но в некоторых магазинах можно найти готовые «наборы для подключения стиральных машин». В принципе, если такой нашли, можно брать. За неимением такового придётся подобрать следующий комплект:

тройник на 15 мм с внутренней резьбой;
кран шаровой на 15 мм с внутренней и наружной резьбой;
бочонок на 15 ммс наружной резьбой;
бочонок переходной на 15 и 20 мм с наружной резьбой.

Набор фитингов для подключения машинки стиральной

В принципе, подобные фитинги можно заменить другими, что не повлияет на качество соединения шланга с водопроводом:

тройник на 15 мм с наружной резьбой;
кран шаровой на 15 мм с внутренней и наружной резьбой;
муфта на 15 мм с внутренней резьбой;
футорка на 15 мм с внутренней и наружной резьбой на 20 мм.

Набор фитингов №2 для подключения машинки стиральнойФитинги в сборке

Когда всё необходимое куплено, собираем вручную, проверяем, все ли фитинги подходят. После разбираем и уплотняем резьбу. При этом она должна быть достаточно закрученной, но не чрезмерно, т.е. закручиваться вручную с усилием, но до конца. Когда все трубы соединены с помощью тройника, открываем кран холодной воды, чтобы удостовериться в том, что она поступает без перебоев.

Схема подключения машинке к водопроводу с помощью тройника

Установка стиральной машины своими руками без водопровода + видео

Если нет возможности за неимением центрального водопровода подключить к нему стиральную машину, например, на даче, то для подачи воды используют насосные станции. Это довольно затратный способ. Мы же предлагаем из подручных средств соорудить свой небольшой насос, тем самым привести автомат в полноценное рабочее состояние. Видео ниже подробно расскажет о таком «хитром» способе.
