Теплый пол под ламинат на деревянный пол: какая система лучше + инструкция по монтажу

Укладка досок

Когда укладка делается на старое деревянное основание, то доски легче монтировать на фанерные листы. Технология работ выглядит так:

• подготавливается старое основание;
• на него настилаются листы фанеры или ОСБ в шахматном порядке;
• лучше крепить их при помощи саморезов;
• между плитками и стенами рекомендуется сделать отступ в 1-1.5 см;
• далее доски крепятся к фанере саморезами, их начинают класть от стены, при этом первую планку поворачивают пазом к стене.

Крайние доски тоже нежелательно упирать в стену. Небольшой температурный зазор без проблем закроется плинтусом.

Если монтаж чистовых досок из дерева ведется на лаги, то технология монтажа остается такой же, как и на фанерные листы. Единственный нюанс – когда планки соединяются по длине, их нужно торцевать и подгонять так, чтобы они соединялись на лаге. Предварительно все элементы из дерева должны быть обработаны антисептиком.

Расчёт ИК-плёнки и мощности

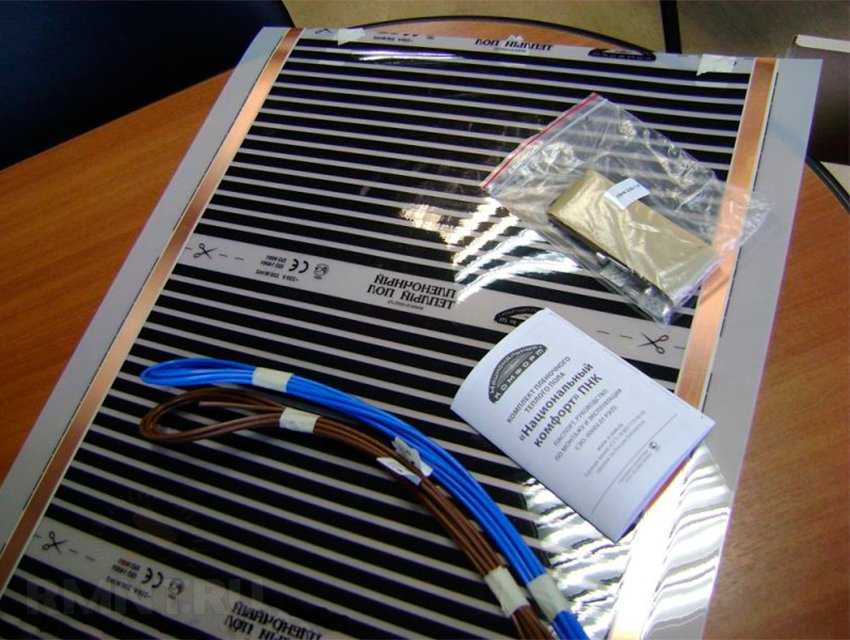

Комплекты материалов, необходимых для обустройства тёплого пола, включают все необходимые для монтажа контакты, провода, изолирующие клеммы термодатчики и терморегуляторы. Но, прежде чем отправиться в магазин за покупкой инфракрасной плёнки, вам необходимо будет произвести несложные расчёты, связанные с определением количества плёнки, необходимой для укладки тёплого пола, и сделать расчёт мощности нагревательных элементов, которые будут задействованы при работе.

Площадь плёнки должна составлять не менее 70% от площади помещения. Избежать нерационального использования дорогостоящего материала позволяет то, что инфракрасная плёнка выпускается трёх размеров по ширине 500, 800 и 1000 мм. По длине она может нарезаться погонными метрами по специально обозначенным линиям.

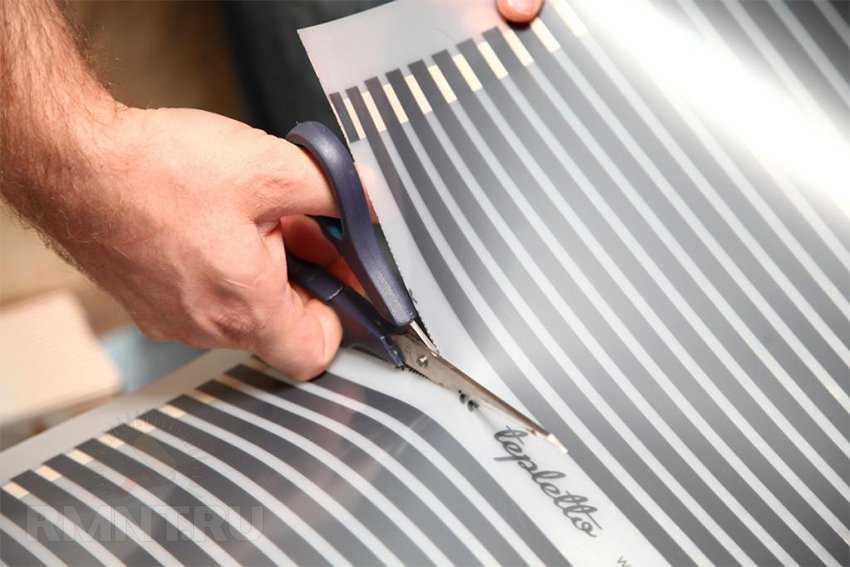

Помимо рулонной существует другая разновидность ИК-плёнки системы «зебра». Это тоже полимерная плёнка толщиной 1 мм, но состоящая из множества независимых друг от друга панелей, имеющих размеры 500х600 мм. Таких панелей в одном комплекте 50 штук, что позволяет обустроить тёплый пол на площади 15 м2. Преимуществом такой системы является то, что при выходе из строя одного нагревательного элемента вся система продолжает исправно работать. При гарантийном сроке в 25 лет она является очень экономичным и надёжным средством обустройства тёплого пола под ламинат или линолеум.

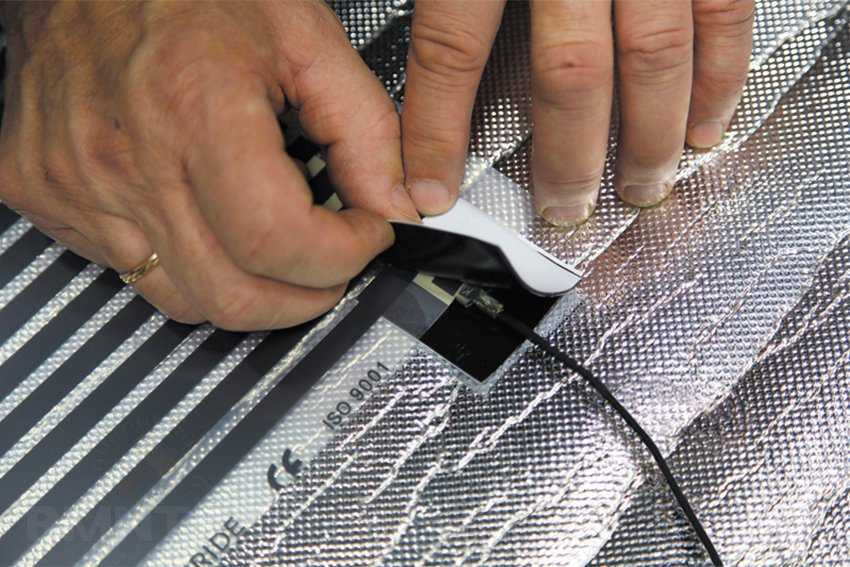

После соединения всех нагревательных элементов и надёжной герметизации соединительных клемм битумными изоляторами, осуществляется монтаж термодатчика, который обязательно помещается в пластиковый контейнер, и настенного блока терморегулятора, с помощью которого вы будете регулировать нагрев пола.

Следует помнить, что если мощность уложенного вами плёночного нагревателя превысит 2,2 кВт, а сила тока в системе будет более 10 А, то подключать её напрямую к электросети квартиры нельзя. В этом случае используют модульный контактор. Но самостоятельно производить работы по его установке не следует. Лучше обратиться к профессиональному электрику.

Как работают инфракрасные теплые полы, и каковы их основные плюсы

Большая часть систем отопления работает по принципу простого теплообмена. То есть, к примеру, обычные радиаторы отдают тепло воздуху, после чего оно благодаря естественной конвекции расходится по помещению. Инфракрасного излучения в данном случае практически не наблюдается.

По схожему принципу работает и водяное или электрическое отопление для пола. Разница лишь в том, что подогреву поддается не сам радиатор, а вся стяжка, в которой проходят трубы или греющий кабель. Лишь после того, как прогреется стяжка, тепло потихоньку начинает передаваться напольному покрытию, а уже потом прогревается и сам воздух в помещении.

Такой метод обогрева требует значительных энергоресурсов на предварительный разогрев пола, однако и остывание в данном случае проходит значительно дольше.

Если уложить инфракрасную пленку под ламинат – теплый пол в таком случае будет работать совсем по другому принципу. В данном случае между слоями прозрачного полиэстера наносят карбоновую пасту в виде параллельных полос. С обеих сторон они подключаются к медной шине, которая находится под напряжением. Проходя через нагревательный элемент, переменный ток преобразуется в инфракрасное излучение с длиной волны около 5-20 мкм. Такие лучи прогревают все предметы и поверхности, расположенные на их пути. В результате, энергия не передается на расстояние, а аккумулируется. Аналогичным образом воздействуют солнечные лучи – они прогревают все предметы, на которые попадают.

Использование для обогрева помещений настенных, потолочных и навесных приспособлений, генерирующих инфракрасное излучение, стало довольно популярным. И не зря, ведь такое оборудование является весьма эффективным.

Вот почему потребители все чаще отдают предпочтение монтажу инфракрасного пленочного теплого пола под ламинат, чтобы сделать атмосферу в комнате уютной и сэкономить на обогреве.

Среди преимуществ пленочных теплых полов можно назвать:

Малая толщина пленки – около 0,5 мм, позволяет разместить теплый пол под любым напольным покрытием. Перед тем, как укладывать пленочный теплый пол, не требуются работы по заливке стяжки или размещению слоя термоизоляции

Кроме того, такая пленка не поднимает уровень пола, что очень важно для квартир в многоэтажных домах. Инфракрасный теплый пол обеспечивает равномерный прогрев поверхности. Это особенно актуально, если был произведен монтаж теплого пола под ламинат

Это особенно актуально, если был произведен монтаж теплого пола под ламинат

Дело в том, что это напольное покрытие чувствительно к перепадам температур и может рассыхаться или вспучиваться. Пленочный пол позволяет избежать таких последствий, поскольку не прогревается более 40 ℃, что приемлемо для ламината. В многоквартирных домах заливать дополнительную стяжку под теплый пол подчас бывает невозможно, чтобы не утяжелять конструкцию. Установка теплого пола под ламинат не нуждается в заливке стяжки. Излучение инфракрасного пленочного пола проходит сквозь ламинат, прогревая его, и параллельно передает тепловую энергию прочим объектам, расположенным на его поверхности. Благодаря этому в помещении создаются комфортные условия. Обогрев помещения инфракрасными теплыми полами позволяет избежать пересушивания воздуха. Согласно некоторым исследованиям они ионизируют воздух, делая его полезным для людей с хроническими заболеваниями дыхательных путей. Излучение инфракрасных тепловых волн начинается практически сразу же после включения оборудования. В связи с этим, температура воздуха достигает нужных показателей очень быстро. Если ваше жилье оборудовано современной системой «умный дом», управление инфракрасным теплым полом можно интегрировать в его программу. Запрограммировать такую систему заранее, задав режим и время прогрева, либо произвести дистанционное включение посредством интернета или мобильной связи.

Виды теплых полов для деревянного дома

В принципе, на деревянные полы устанавливаются точно такие же системы, как и для бетонных оснований. Отличаться будет только способ монтажа. Системы подогрева бывают электрическими и водяными. Давайте рассмотрим их подробнее.

Теплый пол на деревянном основании

Водяной теплый пол

Это наиболее дешевый и безопасной способ организации подогрева полового покрытия. Поверх чернового пола укладываются трубы, по которым проходит нагретая вода или антифриз. Его основной недостаток – значительная, по сравнению с другими типами систем, толщина подогревающего слоя, определяемая толщиной уложенных труб.

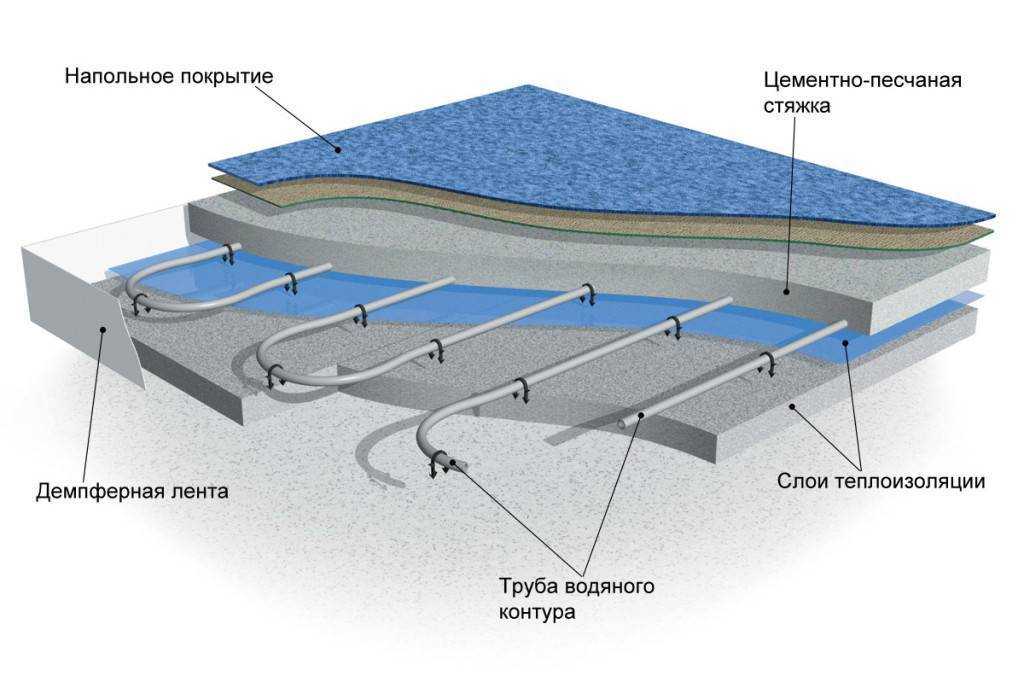

Водяной теплый пол из металлопластиковых или полипропиленовых труб

При эксплуатации такого типа подогрева важно учитывать особенности покрытия из ламината:

• исключить резкие перепады температуры;
• температура в помещении не должна превышать 28°С;
• не допускать повышения температуры теплоносителя более 50°С.

Инфракрасный

По своему типу, инфракрасный пол считается разновидностью электрических систем, однако отличие состоит в характере излучаемого тепла. В качестве источника используется пленочное полотно с покрытием из полимера и слоем токопроводника, размещаемое на черновой пол.

На основе электрического кабеля

При использовании этой разновидности «теплого пола» обогрев помещения производится при помощи двужильного электрического кабеля, преобразующего электрическую энергию в тепло.

Он укладывается на тщательно выровненную, очищенную поверхность, укрытую слоем теплоизоляции. Подложка под ламинат для теплого пола обычно изготавливается из высококачественных и долговечных материалов с высокой теплопроводностью: экструдированного пенополистирола, вспененного пенополистирола или пробки.

Сверху кабель закрывается тонкой бетонной стяжкой, изготовленной с использованием армирующей сетки, на который и укладывается ламинат.

Что же касается недостатков, то главным из них можно назвать большие эксплуатационные расходы, связанные с оплатой потребленной электроэнергии. Но с ламинатом такая система сочетается очень хорошо.

Виды отопительных систем

Опускаем рассмотрение печных систем, это сейчас актуально только в декоративном применении.

В остальном системы отопления делятся на такие:

1. Конвекционные радиаторные.
2. Системы «теплого пола».
3. Смешанные. В этом случае применяется радиаторная система как основная и система «теплого пола» как вспомогательная. Теплый пол обустраивается во вспомогательных помещениях – ванных комнатах, кухнях, коридорах, переходах. Для устройства пола в таких помещения применяется напольные плитки или керамогранит, оба вида имеют прекрасные теплопроводящие свойства.

В свою очередь системы теплого пола делятся на несколько типов:

Водяные теплые полы – теплоносителем является вода или антифриз, циркуляционная система в виде труб прокладывается под полом и заливается бетоном. Системы без заливки бетоном менее эффективны, так как значительная воздушная прослойка, имеющая низкую теплопроводность, выступает как теплоизолятор. Для устройства водяных систем отопления применяются отопительные устройства с принудительной циркуляцией теплоносителя. Котлы в таких системах могут быть самой разной конструкции от твердотопливных до индукционных. Последние являются самыми экономичными, потери при нагреве отсутствуют, можно учитывать только потери в схеме управления и регулировки, где применяются конденсаторные батареи. Особенностью водяного пола является то, что в скрытой части трубы должны быть уложены без стыков и не требуют дополнительного обслуживания. Этим требованиям соответствуют только пластиковые трубы, выпускаемые бухтами длиной до 600 метров. Гарантированный срок эксплуатации – 50 лет, что соответствует нормативам срока эксплуатации жилых зданий;

Системы с элетрообогревом тоже бывают различных исполнений, принципиальная разница заключается в применении нагревательных элементов или инфракрасных излучателей. Установка таких полов не требует больших капитальных затрат, основную работу можно выполнить самостоятельно, а вот подключение и настройка системы управления должны выполняться квалифицированным специалистом.

Электрический теплый пол на деревянный пол с инфракрасными излучателями – наиболее «молодая» и продвинутая технология в системах отопления жилых помещений. Она проста в установке и эффективна в эксплуатации. Тепло распространяется не только способом конвекции, но и прямым прогревом всего объема помещения со всем содержимым. Простота укладки и минимальный объем подготовительных операций делают эту систему весьма популярной.

Процесс монтажа

Уложить фольгированную подложку можно без помощи других. Процесс различается собственной простотой и быстротой. Состоит из 2-ух шагов – подготовка и конкретно монтаж.

Подготовка

Перед тем как стелить ламинатные доски, необходимо хорошо приготовить поверхность пола. Конкретно от высококачественного выполнения предварительных работ будет зависеть долговечность напольного покрытия.

Подготовка включает в себя соблюдение последующих действий:

1. Поверхность пола обязана быть ровненькой, жесткой и сухой. Первым делом предстоит демонтировать старенькое покрытие и отдать оценку состоянию имеющейся стяжки. Ежели на ней находится много трещин и сколов, она крошится и отслаивается, то ее необходимо демонтировать и сделать свежую. Ежели недостатки незначимые, то имеющиеся сколы и трещины устранить при помощи шпаклевки, а поверхность выровнять.
2. При выборе , используемого для выравнивания поверхности, нужно учесть глубину неровностей. Измерить пол строительным уровнем и вычислить разницу меж наивысшей и низшей точкой. Ежели приобретенное значение больше 3 см, то целенаправлено делать традиционную цементно-песчаную стяжку. Ежели глубина неровней не превосходит 1 см, то придется использовать самовыравнивающую смесь.
3. Перед монтажом ламината стяжка обязана быть вполне сухой. Придется подождать около 14 дней. Для проверки готовности поверхности нужно пользоваться легким способом: установить стеклянную банку, направив горлышко вниз. Подождать день и осмотреть стекло. Ежели влага осела на нем, то необходимо еще подождать, так как стяжка не высохла.
4. Если установка выполняется на древесное основание, то предстоит оценить состояние поверхности, чтоб найти наличие неровностей, трещин и неустойчивости. Ежели состояние пола неудовлетворительное, то доски необходимо будет перестелить. Незначимые выпуклости можно устранить, применяя установка листов ДВП.
5. Подготовительные мероприятии заканчиваются кропотливой чисткой от мусора и пыли. Совладать с данной нам работой поможет пылесос.

На видео – подготовка подложки под ламинат с фольгой:

Что касается недочетов, то он всего только один. Это высочайшая стоимость, из-за которой не каждый человек может приобрести такую доброкачественную подкладку под ламинат.

Укладка ламината

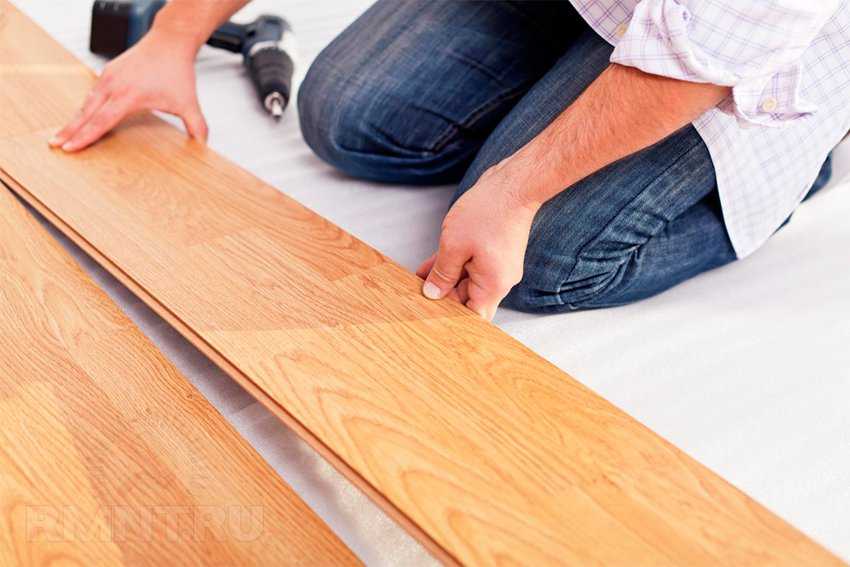

Укладывать ламинат или линолеум можно непосредственно на ИК-плёночный нагреватель. На максимальных режимах работы он не нагревается свыше 35 °С — напольное покрытие от них не расплавится и не рассохнется. Однако выбранное напольное покрытие должно иметь соответствующий допуск, что помечается на упаковке специальным значком или пояснением, что данный ламинат/линолеум совместим с электрическим или водяным тёплым полом.

Необходимо предусмотреть возможность термического расширения напольного покрытия. Поэтому перед началом укладки ламината обязательно расположите вдоль стены распорные клинья — они создадут зазор между стеной и уложенным из ламината полом в 8–10 мм. Уложенный таким образом пол будет «плавающим», от расширения материала во время работы системы тёплый пол он не покоробится.

Укладку ламината завершают монтажом плинтуса, который обязательно крепится к стене и не прижимает ламинат жёстко.

Работы по обустройству тёплого пола по деревянному настилу не представляют сложности. Они не связаны с заливкой выравнивающих смесей и ожиданием, когда стяжка наберёт необходимую прочность. Все работы можно выполнить в течение одного рабочего дня.

Высокая степень автоматизации позволяет существенно экономить электроэнергию, а при использовании модульных конструкций «зебра» заменить, в случае выхода из строя, отдельный нагревательный элемент.

рмнт.ру

Устройство ИК плёнки

Укладывайте пленки вниз медными шинами

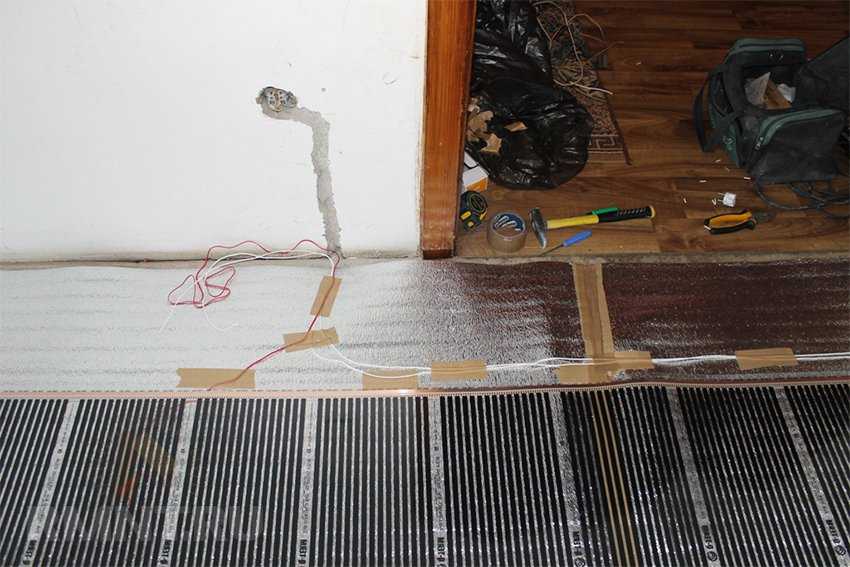

До начала проведения работ по настилу пленочного пола начертите план раскроя материала, прорисовав места подсоединения и точку установки термостата.

Разложите пленку на теплоизоляции медными шинами вниз, контактными площадками по направлению к терморегулятору. Подсоединив все контакты и состыковав их с терморегулятором, систему тестируют.

При этом необходимо проверить каждый участок отдельно. Обнаружив неполадки, необходимо закрепить соединение или заменить пленку.

Эта простая процедура может спасти ваше имущество, сократив риск возгорания до минимума.

Подготовительные действия

Кропотливая работа нужно совершить еще перед тем, как укладывать ламинат. Все начинается с проверки ровности пола, она должна отвечать определенным стандартам. На 2 м² пола высота не должна меняться более чем на 2 мм. В противном случае панели с четырех сторон оснащенные специальными замками с течением времени расшатаются, что приведет к их поломке. Появятся постоянно растущие щели, забиваемые мусором и пылью. Пол начнет скрипеть.

Если у основания имеется наклон, он должен быть равномерным и не превышать 4 мм на 2 м². На эти области лучше не ставить мебель, опирающуюся на 4 ноги, она потеряет устойчивость, а дверцы, если имеются, перестанут закрываться. Температуру и влажность основания также следует проверить. Дерево должно иметь влажность менее 12%, бетон 4%, температура пола более 15°.

Укладка ламината

Укладка ламината осуществляется на металлические листы и специальный материал. Им является изоляционная подложка. Она стелется сверху теплого водяного или электрического пола. Сверху нее производят установку предназначенных для теплого пола ламелей. Обычный ламинат для этой цели не годится, только специальный ламинат для теплых полов. Он обладает плохой теплопроводностью и быстро разрушается от нагревания. Материал для укладки на теплый пол всегда обозначается специальной маркировкой, о которой часто сообщают различные видео.

Укладка ламината

Монтаж делается стандартным способом. Сначала происходит монтаж клинков, необходимых для деформационного зазора. Далее у стены, параллельной световому потоку, размещают первую доску. Эта хитрость позволяет получить швы, параллельные световому потоку. Начинают монтаж с угла и поэтому ламель припирают к клинкам, расставленным под стенами, образующими угол. Доску надо положить замком на себя. Далее до конца первого ламеля прикладывают второй. Его вставляют в замок под углом 45 градусов. Затем опускают. Этим способом собирают первый ряд, за ним второй, третий и так до конца. Во время монтажа ламели со слишком великой длиной и шириной обрезают.

Подготовка к работе

Данный этап не требует приобщения к процессу строительных бригад или мастеров – его можно выполнить самостоятельно. Для начала нужно снизить уровень влажности в помещении с помощью обогрева пола. Его поверхность в конце должна быть максимально сухой и прогретой

Перед тем, как стелить отделку в виде ламината, важно убедиться в здоровом состоянии стяжки, а также в низком уровне ее влажности

Вторым шагом поверхность базового покрытия нужно застелить ПВХ пленкой толщиной 200 микрон. Это защитит отделочный материал от конденсата. По желанию также можно воспользоваться звукоизоляцией. Материал кладется на основание пола пластами по принципу «один к одному».

Принципы и тонкости подготовки основания

Процесс любых монтажных работ имеет свои нюансы, так при установке тёплого пола следует знать:

• Для укладки основания в квартире на первом этаже необходимо не менее 5 сантиметров теплоизоляции, так как здесь находится входная дверь — источник сквозняков;
• Лучшие утеплительные плиты — с бобышками и канавками. Это очень удобно для укладки труб;
• Уложенные теплоизоляционные плиты не должны прогибаться под ногами. Если это происходит, значит, их разместили на неровной поверхности. Нужно очень тщательно подгонять листы иначе ухудшатся свойства материала;
• Часто мастера используют отражающую плёнку со специальной разметкой, которая служит ориентиром для прокладки труб. Есть люди, которые просто отрезают края плёнки по границе плиты, этого делать нельзя. Лучше заправить излишки материала под листы утеплителя. Так он будет лежать прочно и ровно;
• Многие специалисты советуют прокладывать трубы с учётом мебельных мест. Ведь нет необходимости греть пол под встроенными шкафами. Эти моменты следует обсудить заранее, и наметить локации таких предметов;
• Перед тем как залить финальную стяжку, необходимо провести опрессовку водяной системы с максимальной подачей давления в трубах. Испытания следует провести в течение суток. Если этого не сделать, то потом будет сложно найти утечку воды;
• Нельзя запускать обогрев пола, если покрытие стяжки ещё полностью не просохло. Обычно достаточно подождать 28-30 дней и можно смело пользоваться.

Некоторые монтажники с многолетним опытом советуют неоднократно выполнять гидравлическое испытание с паузами в несколько дней. Лучше найти погрешности с отоплением, водоснабжением до чистовой отделки помещения, до укладки плитки, ламината и так далее.

Технология подготовки деревянной основы

Если лаги сгнили, то необходимо уложить новые

Подготавливая деревянный пол своими руками, стоит особенное внимание уделять процессам и материалам гидроизоляции и утепления. Для предотвращения образования пароконденсата внутри пирога пола рекомендуется использовать пленки мембранного типа

Для предотвращения образования пароконденсата внутри пирога пола рекомендуется использовать пленки мембранного типа.

Если доски старого настила испорчены, их необходимо демонтировать. При этом необходимо проверить горизонт пола. Если уровень колеблется, то лаги основания рекомендуется приподнять или заменить на новые. Свежие доски для настила необходимо обработать защитой от насекомых, грунтовкой гидроизоляции и противопожарной пропиткой.

Поверх дощатого пола необходимо обязательно настелить материал гидро- и теплоизоляции, металлизированной стороной вверх. Это поможет избежать потерь тепла и увеличит теплоотдачу.

Пленки настилаются внахлёст, швы скрепляют строительным скотчем. Пол из ламината должен быть подвижным, поэтому изоляция стелется с заходом на стену, где фиксируется демпферной лентой.

На подготовленное основание укладывается система полового отопления. На данный момент существует 3 типа систем:

• водяная;
• электрическая;
• инфракрасная.

Независимо от выбора типа системы во избежание в дальнейшем подвижки положенного ламината, все пленки настилаются на полную площадь помещения, а не только в местах монтажа теплого пола.

На вспененную пленку укладывается ламинированный настил

Обратите внимание, на маркировке ламината должен быть значок, обозначающий возможность устройства теплых полов

Сравним достоинства и недостатки каждой системы

Тип теплого пола	Достоинства	Недостатки
Водяной	безопасность; надежность; бюджетсность эксплуатации.	сложность установки; необходимость устройства бетонной стяжки; сложность и затратность ремонта при повреждении трубы.
Электрический	долговечность; простота монтажа и обслуживания; возможность установки и контроля за температурой в помещении.	высокая стоимость; возможность возникновения, хоть и минимальная, короткого замыкания.
Ик-пленочный	надежность и долговечность; легкость и простота монтажа; сниженное энергопотребление.	высокая стоимость; боязнь влаги; необходимость устройства идеально ровного основания при монтаже.

После выбора системы теплый пол под ламинат на деревянный пол и проведения подготовительных работ по гидро- и теплоизоляции, подходит очередь укладки самой системы подогрева. Технология проведения работ зависит от типа выбранной системы.

На деревянном основании

Согласно требованиям европейских норм, запрещены к установке на деревянное основании пола кабельные системы обогрева с удельной мощностью 100 Вт/м2 и более. На инфракрасные пленки подобные ограничения не накладываются.

Инфракрасная пленка

ИК-пленки универсальны: их можно монтировать на полу, потолке, стенах. Выпускаются мощностью 150 и 220 Вт/м2.

Сухой монтаж инфракрасной пленки на деревянный пол	Товары: Lavita LH, Q-Term KH, Heat Plus, RexVa Xica, KS-PTC.
Сухой монтаж инфракрасной пленки на деревянный пол на лагах	Аналогичные товары: Lavita LH, Q-Term KH, Heat Plus, RexVa Xica, KS-PTC.

Перечисленные ИК-пленки производятся в Южной Корее, как, впрочем, и подавляющее большинство из представленных в продаже в России. В Европе использование инфракрасной пленки не практикуется. Возможно, все дело в существующих европейских стандартах. В России и Азии запретов на использование инфракрасной пленочной системы обогрева нет. Сами производители наперебой заявляют о безопасности ИК-пленки и долгом сроке службы. У сторонников этой простой в установке и недорогой (стоимость 1 м.п. пленки — от 325 рублей) системы есть много аргументов в пользу безопасности. Например, такой: нагрев инфракрасного теплого пола контролируется терморегулятором, который не даст перегреться пленке.

Важно знать: пленку не следует устанавливать там, где будет стоять мебель. Исключением служит пленка KS-PTC

Она стоит дороже, но, благодаря эффекту саморегулирования, может быть установлена по всему периметру помещения. Установка инфракрасной пленки под плитку сложная: ведь сверху нее нельзя наносить плиточный клей. Потребуется создать сложный многослойный «пирог», не рекомендуем утяжелять деревянный пол!

Кабель на монтажной пластине

К сожалению, в России способ монтажа на пластине не слишком популярен, поэтому ассортимент невелик.

Сухой монтаж кабеля на монтажной пластине на деревянный пол	Товары: U-RD-B (Raychem), Deviflex 10T (Devi).
Сухой монтаж кабеля на монтажной пластине на деревянный пол на лагах	Товары: Deviflex 10T (Devi)

Уточнения для системы Devi: используется резистивный кабель мощностью 6-10 Вт/м и монтажные пластины DEVIcell Dry с канавками для укладки кабеля. Производитель рекомендует при монтаже под паркет или ламинат на деревянный пол дополнительно устанавливать гидроизолирующий слой. Если обогрев устанавливается на лагах под декоративные покрытия, такие как: линолеум, винил, ковролин, ламинат, тогда необходимо добавлять в конструкцию шумопоглощающий материал и щит, распределяющий ударную нагрузку.

А вот кабель U-RD-B на пластинах R-RF Raychem можно устанавливать прямо на основание деревянного пола. В качестве финишного покрытия рекомендуется паркет, паркетная доска или ламинат. Можно укладывать и под плитку, только придется изменить схему монтажа: добавить грунтовку поверх кабеля и клеевой слой для плитки. Raychem U-RD-B отличается от других аналогов высокой ценой, отличным качеством комплектующих и саморегулирующегося кабеля, который позволяет экономить до 20% энергии при подогреве пола. Расчет мощности (35-100 Вт/м2) саморегулирующегося кабеля производят исходя из того, насколько хорошо изолировано от теплопотерь основание.

Из аналогичных систем иногда появляется в продаже датский кабель DVC-10 (Heandy Haet), который, как и Devi, можно отнести к средней ценовой категории (комплект обогрева с монтажной пластиной обойдется примерно в 7000 руб.).

Монтаж отрезного кабеля на лагах

Монтаж кабеля на лагах для деревянных домов – наиболее распространенный вариант. Он не слишком трудоемкий, да и цена «не кусается» (около 3000 руб. за комплект европейского кабеля для обогрева 1 м2 пола). В деревянных полах и других конструкциях из горючего материала удельная мощность системы обогрева не должна превышать 60-80 Вт/м2 при линейной мощности кабеля не более 10 Вт/м, шаг укладки выбирают в пределах 90 — 130 мм.

Высота воздушной пробки между теплоизоляцией и настилом (фанерой) должна составлять 30 мм, расстояние между кабелем и настилом – 10 мм. Кабель следует укладывать по всей площади обогреваемой поверхности равномерно.

Монтаж своими руками

Перед тем, как положить теплый пол под ламинат, необходимо определиться с вариантом его укладки. Она может происходить следующим образом:

1. По лагам. Для этого удобно использовать специальные модули из ДСП, в заводских условиях укомплектованные бороздками со специальными каналами, термораспределяющими пластинами из металла и всеми необходимыми крепежами. Их только нужно собрать в соответствии с инструкцией. Но стоит такой комплект очень дорого.
2. На рейках. Для этого применяют строганную доску, влагостойкую фанеру или ДСП толщиной 21-28 мм. Расстояние между рейками обычно равняется их ширине, а ширина соответствует расстоянию между трубами в контуре.

Подготовка основания

При укладке системы «водяного теплого пола» на деревянное основание монтаж необходимо производить после проведения комплекса подготовительных работ, к которым относятся:

1. «Вскрытие» старого покрытия и расположенной под ним основы. При этом удаляются старые гидро- и теплоизоляционные материалы, а само основание очищается от следов грязи, грибка и плесени.
2. Визуальная оценка общего состояния основания. Его нужно осмотреть на предмет выявления различных повреждений. На этом этапе следует демонтировать участки балок, пришедших в негодность, заменив их новыми вставками. При обнаружении сильных перекосов и завалов поверхности ее необходимо выровнять при помощи металлических уголков, специальных накладок и других фиксирующих элементов.
3. Обработка деревянного основания антисептическими препаратами. Это позволит избежать дальнейшего гниения и разрушения этого материала.

Последним этапом подготовки основания является его очистка от пыли и строительного мусора. Подробную инструкцию по подготовке теплого пола под ламинат можно найти на видео, представленного в интернете.

Изготовление каркаса

При укладке теплого водяного пола на несущую деревянную конструкцию с шагом балок до 60 см, работы могут производиться непосредственно по этому основанию. Для этого в нижней части балок закрепляются черепные бруски, выступающие в качестве опор. По ним набиваются доски чернового пола.

Настелить черновой пол можно и без черепных брусков. При этом доски фиксируются прямо в несущие балки с подвальной или подпольной стороны. Пространство между опорными лагами заполняется пароизоляционным материалом, на который укладывается слой теплоизоляции толщиной 15-20 см из минваты, пенополистирола или пеноплекса.

Расстояние между первичным полом и теплоизоляционным слоем должно составлять не менее 8-10 см. Для дополнительной вентиляции в «черновом основании» у стены желательно оставить небольшой незашитый участок.

При изготовлении каркаса для полов с шагом балок более 60 см черепные бруски следует крепить на большей высоте, так как черновой пол в этом случае будет крепиться на ДСП или фанеру, прибитую к опорным балкам.

После утеплителя необходимо прикрепить слой пароизоляции. Более подробно узнать, как производится укладка теплого пола под ламинат можно на видео.

Укладка труб

Для монтажа теплых полов на водяной основе используются трубы из полипропилена и металлопласта. Их раскладка может производиться двумя способами:

• по спирали;
• змейкой.

Первый способ является более предпочтительным, так как в этом случае происходит чередование «холодного» и «теплого» контуров.

В домашних условиях легче и удобнее уложить трубы «змейкой». Раскладывать их следует с шагом не более 30 см. Около стен шаг может быть минимальным: 10-15 см. Это позволит избежать потерь тепла в местах сопряжений.

Подключение

Подключение теплых полов к отопительной системе может осуществляться различными методами. Самыми распространенными являются:

• Смесительные узлы;
• Система коллекторов.

После этого производится процедура опрессовки, основной целью которой является выявление протечек и неисправностей в трубопроводе. Эту операцию обязательно необходимо провести до укладки напольного покрытия!

Для «подстраховки» пробный пуск лучше производить совместно со специалистами. Дополнительную информацию о подключении теплых полов под ламинат своими руками можно почерпнуть из видео.

Подложка

После того, как техническая часть конструкции пройдет проверку под повышенным давлением, поверх труб укладывается подложка, функцию которой могут выполнять следующие материалы:

• Пробка;
• Вспененный полиэтилен с фольгированным покрытием;
• Фольгированный полистирол;
• Экструдированный полипропилен.

Перечисленные материалы имеют разную стоимость. К примеру, самой дорогой является подложка из фольгированного полистирола. Но и теплоизолирующие характеристики у нее также самые высокие.
