Нормативные требования в кратком изложении
Основным нормативным документом, регламентирующим естественное освещение помещений жилых зданий является СанПиН 2.2.1/2.1.1.1278-03 «Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий» (скачать сканированную копию) с изменениями и дополнениями 2010 года (скачать).
В нормах указаны значения нормативного показателя естественного освещения помещений – КЕО (коэффициент естественной освещенности) и определены контрольные точки в которых эти значения должны быть обеспечены.
Естественное освещение в жилых зданиях нормируется только в жилых комнатах и кухнях, не считая общедомовых путей эвакуации. В других помещениях допускается отсутствие естественного освещения.
Естественное освещение участков территорий, как городских, так и садовых, в нормах не оговаривается. Для участков территорий существуют нормы инсоляции (скачать сканированную копию), но нормативов по естественному освещению участков территорий не существует.
Нормативное значение КЕО зависит от расположения светопроема (боковое или верхнее). Учитывая, что верхнее естественное освещение жилых помещений является экзотикой и менее чувствительно к затенению окружающей застройкой, далее мы будем рассматривать только естественное освещение помещений с боковым расположением светопроемов. В этом случае значение КЕО должно составлять 0,5%. СанПиН 2.2.1/2.1.1.1278-03 предусматривает иные значения для кабинетов и детских, но в проектной практике они практически не используются, за исключением строительства частных домов по индивидуальному заказу. Предполагается, что жильцы жилых домов массового строительства принимают назначение комнат по своему усмотрению, отводя под детские и кабинеты наиболее светлые помещения квартир. Кроме того, в более новом СанПиН 2.1.2.2645-10 «Санитарно-эпидемиологические требования к условиям проживания в жилых зданиях и помещениях» эти значения не приводятся.
Естественное освещение помещения зависит не только от значения КЕО, но и от расположения точки, в которой оно обеспечивается. Во всех жилых помещениях расчетная (конрольная) точка КЕО располагается на полу, по оси помещения. В случае, если комната имеет непрямоугольную форму, для верного расположения расчетной (контрольной) точки следует привести форму помещения к прямоугольнику, одной из сторон которого принимается стена со светопроемом.
Нормативное значение КЕО в зависимости от состава комнат в квартире должно обеспечиваться в либо в центре помещения, либо в глубине (на расстоянии 1 м от стены наиболее удаленной от окна со светопроемом). В глубине помещения расчетная точка должна располагаться в жилой комнате однокомнатной квартиры, в одной из комнат двух- и трехкомнатных квартир либо в двух комнатах квартир, имеющих больше трех комнат. В других жилых комнатах квартир и кухнях контрольная точка располагается в центре помещения. Особо оговаривается случай, когда в жилых комнатах имеется два окна в противоположных или расположенных под углом стенах (двухстороннее естественное освещение). В этом случае контрольная точка КЕО располагается в центре помещения, в том числе в однокомнатных квартирах. В жилых домах, расположенных в центральной, исторической зоне города, расположение расчетной точки принимается в центре помещения независимо от числа комнат в квартире.
Соответствие естественного освещения помещений жилых зданий требованиям норм определяется расчетом при проектировании здания, встраиваемого в существующую застройку. Расчет естественного освещения в этом случае выполняется как для квартир проектируемых жилых домов, так и для квартир домов, попадающих в зону затеняющего влияния нового строительства. Результаты расчетов естественного освещения, при этом, зависят от того, насколько компетентно и корректно они выполнены. Причиной возможного нарушения норм естественного освещения может быть недооценка этого фактора авторами проекта на этапе принятия принципиальных проектных решений. В случае, если строительство запроектированного здания полностью завершено, принято выполнять измерение КЕО. Расчет КЕО может выполняться и в тех случаях, когда условия, необходимые для выполнения замеров невыполнимы или трудновыполнимы (светлая внутренняя отделка, отсутствие мебели, отсутствие затенения зелеными насаждениями и другие).
Установленное расчетом или измерениями нарушение законодательно закрепленных норм естественного освещения жилых помещений, является основанием для обращения в суд.
ООО «ИНСОЛЯЦИЯ» – расчеты естественного освещения и инсоляции, консультации по нормативным вопросам.
Определяем расчет освещенности для жилого помещения
Для данного метода, необходимо произвести ряд предварительных действий, например, рассчитать число осветительных приборов на комнату, с этого и начнем:
для этого нам пригодиться формула , где
N — число осветительных приборов;
E — показатель величин освещения в горизонтальном положении, измеряется Люксами;
S — площадь комнаты, в которой проводится расчет;
Kr — запасной коэффициент, характеризующий избыток уровня освещенности. Он предусмотрен в случае выхода из строя определенного количества светильников;
U — коэффициент, определяющий возможность использования прибора;
n — число лампочек, которое содержит осветительный прибор;
Fl — световое излучение одной лампочки, Лм.
Далее нам нужно найти индекс помещения, воспользовавшись формулой:
, чтобы произвести точные расчеты нужно измерить высоту светильника и высоту предполагаемой зоны, для которой делается расчет освещенности, величина a и b — это длины стен, которые тоже нужно определить;
- остается лишь найти справочные значения к остальным величинам, указанным в формуле;
-
после того, как все данные собраны можно начинать расчет, по итогам которого получаем нужное число светильников для необходимой нам зоны.
Особенности способа
КИСП хорош для использования в тех ситуациях, когда следует произвести расчет для равномерного и горизонтального освещения общего плана при применении осветительных приборов различного вида. Этим методом можно высчитать уровень светового обеспечения лампы, требуемый для организации средней освещённости в заданной ситуации, когда имеется равномерное освещение
Обратите внимание! Данный расчет учитывает свет, который был отражен поверхностью потолка и стен при равномерном общем типе освещения
Суть способа расчета коэффициента использования для светового потока состоит в том, что для каждого определенного помещения необходимо вычислить свой КИСП. Он рассчитывается по следующим критериям:
- главные параметры комнаты;
- отделочный материал, который применялся для окончательной обработки стен и потолков. Исходя из вида поверхности потолка и стен, будут определяться их светоотражающие свойства.
Любое сооружение имеет ограниченный освещаемый объем. Он ограничивается поверхностями (стены, потолок и т.д.), которые способны отражать часть светового излучения, что падает на них от осветительного прибора. Проводя данный расчет, следует знать, что в качестве отражающих поверхностей будут выступать:
- потолок;
- пол;
- четыре стены;
- электрооборудование, которое размещено в комнате.
Таким образом, когда пространство ограничивается поверхностями, обладающими высокими показателями коэффициента отражения, отраженная их составляющая также будет достаточно большой. Поэтому учет этот составляющей обязательно необходим, чтобы расчет, в конечном итоге, получился правильным.
К особенностям, а также основным недостаткам, данного метода стоит отнести следующие моменты:
- расчет этот достаточно трудоемкий и человек, который не сильно «дружит» с математикой, может с ним и не справиться;
- методом можно рассчитать лишь параметры светового потока внутри помещения, т.е. для системы внутреннего освещения.
Теперь более детально рассмотрим алгоритм проведения расчетов с помощью применения коэффициента светового потока.
Недостаток света
Четвертый аргумент против спотов – в итоге все они дают очень мало света. Как бы много вы их не расставляли, как бы ярко они не светили, в комнате, где находятся эти источники света, постоянно темно.
Происходит это из-за того, что они светят пучком и строго
на пол, а не во все стороны.
На стены они отбрасывают легкие конусы света, которые не
способствуют нормальному отражению и распространению лучей. То есть, свет не
выполняет своей основной задачи — не заполняет комнату как при дневном
освещении.
Внизу еще что-то можно рассмотреть, но комната в целом остается недостаточно освещенной. Это вызывает дискомфорт и хочется все время увеличить количество светильников или их мощность.
Либо дополнительно включить люстру или настольную лампу.
Вот почитайте комментарии пользователей с ютуба.

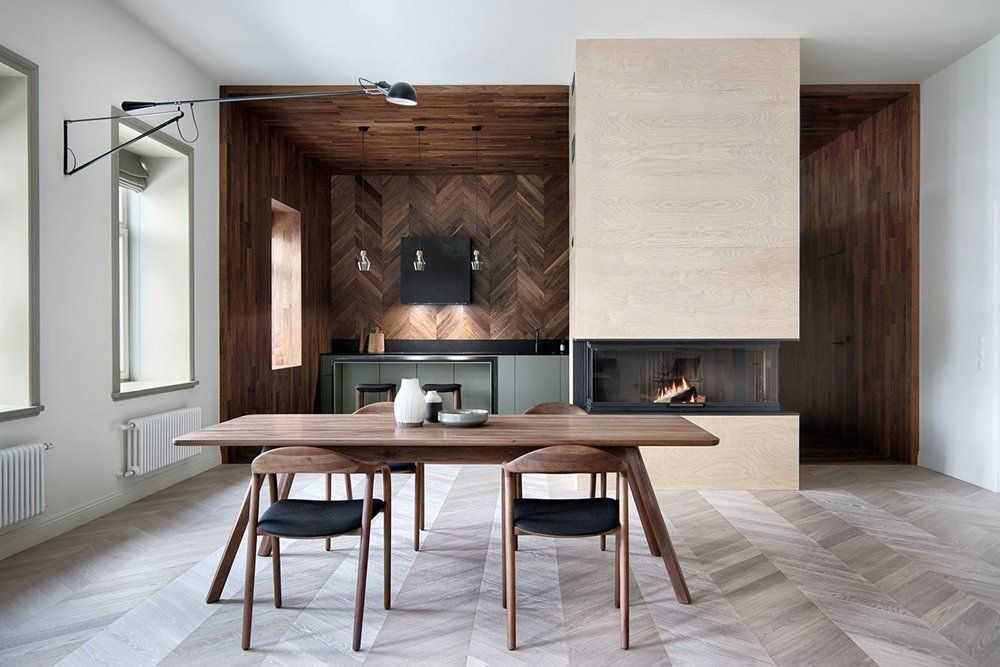

Кухня и столовая группа

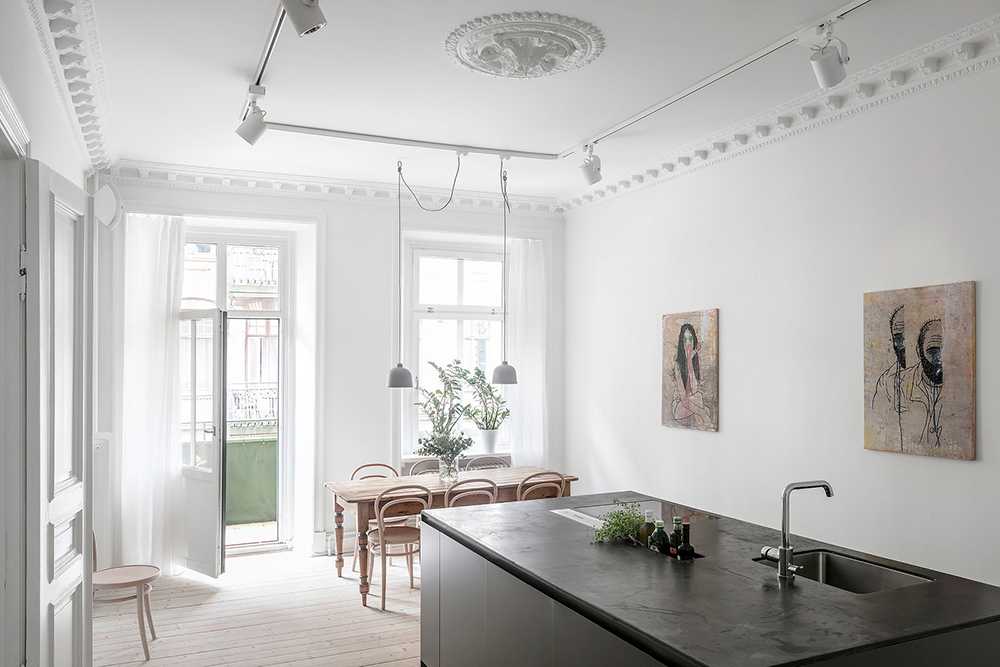

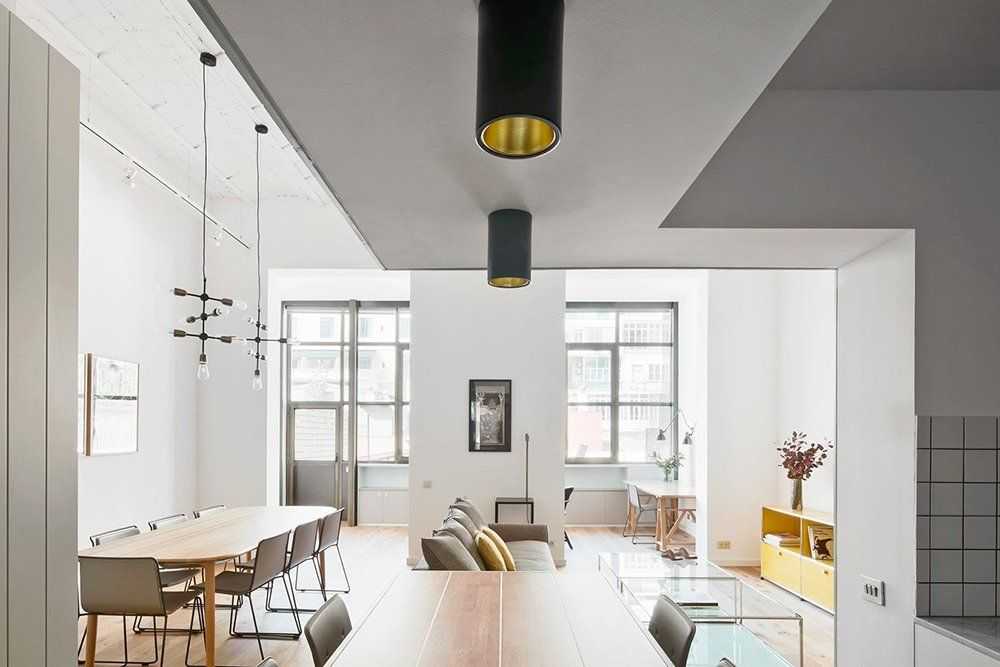

В зоне кухни должны быть общее освещение и подсветка рабочей поверхности. Это набор, необходимый для удобства и приготовления еды.

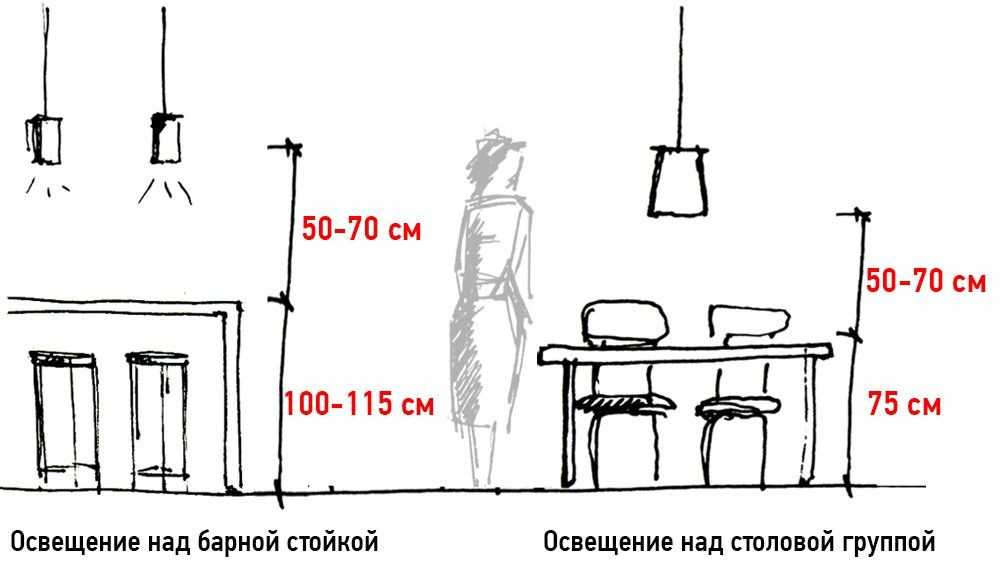

Помимо равномерного освещения светильниками, хорошо бы разместить светильник над столовой группой. Это может быть подвесной светильник или бра.

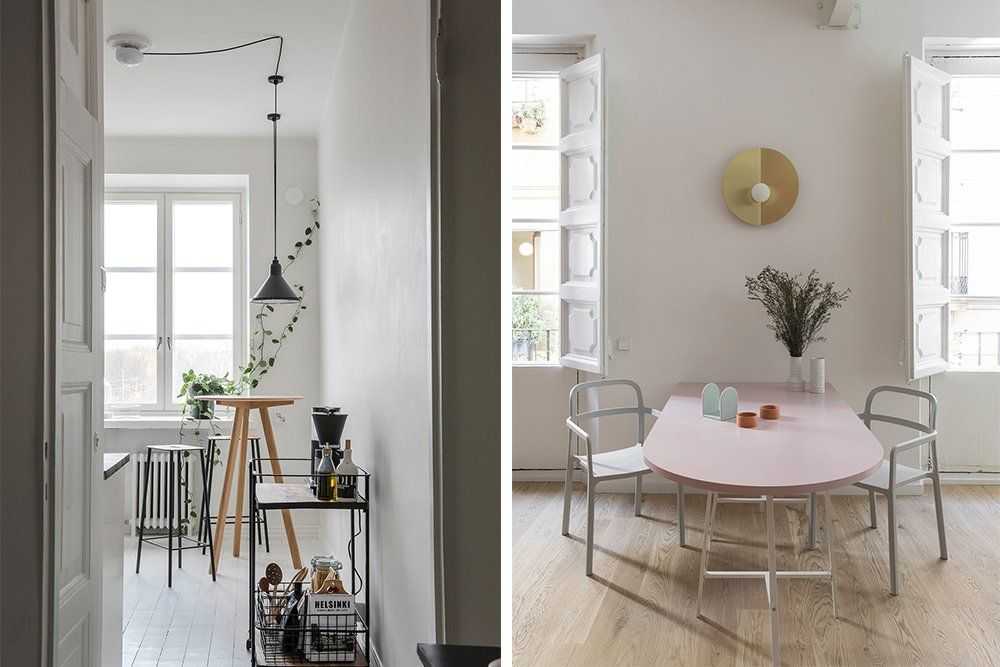

Если стол приставлен к стене, можно использовать бра. Интересное решение – консольный настенный светильник с выносом до 1 метра в длину. Высота установки такого светильника также 50-70 см. от столешницы.
Если у Вас помещение небольшое по размеру – не перегружайте его, используйте небольшие светильники или светильники в светлых тонах или с плафонами из стекла. Эффектно могут смотреться ажурные светильники из металла или дерева.

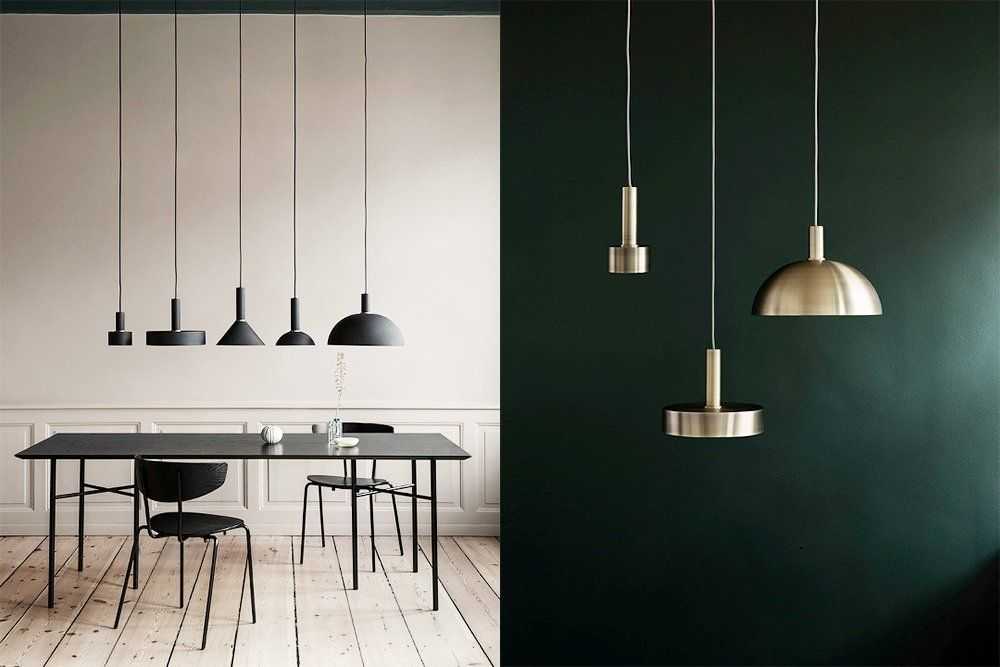

Многие производители выпускают серии светильников, в одном материале, но в разных размерах и формах, и предлагают нам поэкспериментировать и проявить фантазию. Комбинируйте в различных сочетаниях и подвешивайте на разной высоте!
А вы соблюдаете нормы освещения в вашей квартире
Этими стандартами гарантирован уровень благоприятного освещения комнат без вреда для Вашего здоровья. Освещение измеряется в люксах (ЛК). Согласно этим стандартам, в жилых комнатах минимальный уровень освещения должен быть не менее 150 ЛК, так же как и кухня. Детская комната должна иметь более высокий уровень – 200 ЛК. А рабочее место должно быть оборудовано освещением в среднем 300 ЛК.
Освещённость помещений напрямую влияет на их принадлежность к той или иной категории. В ГОСТе 24940-96 определены минимальные нормы для освещения различных по предназначению помещений и площадей. В соответствии с этими стандартами, при изменении уровня освещения оно автоматически может перейти из категории жилого в нежилое помещение.
Как рассчитать освещение точно и правильно
Прежде чем взяться за математику, соберем все данные для расчета освещенности в помещении. Нам нужно выяснить:
- Нормы освещенности для конкретного помещения (жилое, офис, коридор и т. п.).
- Коэффициент использования светового потока именно в этом помещении.
- Тип светильника (светильников).
Выяснение норм освещенности
С нормами все просто. Они прописаны в СанПиН 2.21/2.1.1/1278-03 «Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий».
Приведем основные из них:
Нормы искусственного освещения в жилых и общественных помещениях
| Тип помещения | Норма освещенности, лк |
|---|---|
| Жилые (гостиная, спальня, кухня, столовая) | 150 |
| Кабинет, библиотека | 300 |
| Детская | 200 |
| Коридоры, холлы | 50 |
| Кладовые, подсобные | 30 |
| Санузел | 50 |
| Лестницы | 20 |
| Комнаты для чертежных работ | 500 |
| Помещения для работы с ПК | 400 |
| Конференц-залы | 200 |
| Классные комнаты, аудитории | 300 |
| Торговые залы супермаркетов | 500 |
Расчет коэффициента использования
Коэффициент использования придется рассчитать. Он зависит от геометрических размеров помещения (высота, длина, ширина), коэффициента отражения поверхностей (пол, стены, потолок) и типа светильника (потолочный, подвесной).
Для начала вычисляем индекс помещения i, который зависит от его геометрических размеров. Индекс рассчитываем по формуле:
Где:
- i – индекс помещения;
- S – площадь помещения в м2;
- А – длина помещения в м;
- В – ширина помещения в м;
- h – расстояние между светильником и поверхностью, для которой рассчитывается освещенность, в м.
Теперь оцениваем коэффициент отражения потолка, стен и пола – ρп1, ρc, ρп2:
- белая поверхность – 70%;
- светлая – 50%;
- серая – 30%;
- темная – 10%.
Тип светильников обычно выбирают из стандартного списка:
| Категория | Внешний вид светильника | Описание |
| 1 | Размещены на поверхности потолка. Основное направление света – вниз. | |
| 2 | Подвешены на потолке или на стене, оснащены плафонами с преимущественным распространением света вниз. | |
| 3 | Подвесные с плафонами, обеспечивающими равномерное распределение света по всем направлениям. Такой же эффект дают и лампы без плафона. | |
| 4 | С плафонами, преимущественно направляющими свет в сторону потолка для отражения от потолочной поверхности. | |
| 5 | С малопрозрачными или непрозрачными плафонами, дающими узкий направленный поток света в выделенной области. |
Осталось полученные данные подставить в таблицу и найти коэффициент использования.
Светильники категории 1
Светильники категории 2
Светильники категории 3
Светильники категории 4
Светильники категории 5
Расчет необходимого светового потока
Все данные получены, осталось посчитать световой поток для обеспечения нужной нам освещенности. Для этого воспользуемся формулой:
Где:
- E – необходимая освещенность, лк;
- S – площадь помещения, м2;
- n – коэффициент использования;
- F – необходимый световой поток, лм.
Локальное освещение помещений
Свет является очень важным элементом любого интерьера. При помощи света можно создать праздничную, деловую или романтическую атмосферу, а также обстановку полного релакса. Именно поэтому в любом помещении обязательно присутствуют источники освещения – светильники
Грамотно расположенные в помещении, они способны не только осветить помещение, но и визуально изменить его форму, акцентируя внимание на определенных зонах, и тем самым, создавая исключительный интерьер. Главное здесь, не ошибиться в выборе самого светильника
Самый лучший – тот, который будет исправно освещать необходимое пространство и воплотит в жизнь ваши дизайнерские идеи, выполняя декоративную функцию.
Проект светового дизайна того или иного пространства должен, прежде всего, предусматривать наличие в любом помещении общего и локального освещения. Кроме того, все светильники, размещенные в помещении, должны соответствовать друг другу по стилю, сливаясь в единое целое.
Локальное освещение используется в тандеме с основным, с целью светового зонирования пространства, а также создания цветовых акцентов. По своему назначению оно может быть функциональным и декоративным. В первом случае локальное освещение применяется для подсветки различных зон в помещении, а во втором – для подсветки отдельных элементов интерьера или для визуального изменения его геометрии. Для подсветки зеркал и выделения шкафа-купе в прихожей идеально подходят точечные светильники. Если прихожая напоминает длинный и узкий коридор, то именно декоративные бра помогут зрительно сделать его более широким и светлым. Длинные люминесцентные лампы с ярким светом применяются для выделения рабочей зоны на кухне. Обычно эти лампы фиксируются прямо на мебели над разделочным столом, плитой и мойкой, что очень удобно. Точечные светильники, встроенные в карниз, могут отлично выделить зону столовой. Удивительно привлекательно смотрится внутренняя подсветка шкафов и стеклянных витрин.
В ванной комнате локальное освещение является доминирующим. Возможно выполнение подсветки подвесного потолка, непосредственно ванны, пола, зеркал, равно как и всевозможных ящичков. Светильники, предназначенные для применения в ванной комнате, должны быть устойчивы к перепадам температур и защищены от повышенной влажности.
В спальне локальное освещение может быть представлено несколькими видами светильников. Так, например, торшер составит замечательное трио с туалетным столиком и зеркалом, а настольные лампы или бра будут органично выглядеть на прикроватных тумбочках. В спальне, безусловно, должна царить уютная атмосфера, и именно потолок со встроенными светильниками способствует ее созданию.
Освещение детской комнаты осуществляется при помощи настольной лапы ( для подсветки рабочего места ), торшера или бра ( для подсветки игровой зоны), а также ночника или бра ( для подсветки зоны сна).
В кабинете, само собой, необходимо присутствие настольной лампы для рабочего стола и торшера в зоне отдыха, например, возле кресла. Книжные шкафы или стеклянные витрины, если таковые имеются в кабинете, могут быть освещены при помощи встроенных светильников. Это создаст особую атмосферу в помещении.
В гостиной локальное освещение, применяемое в зоне отдыха, может быть представлено торшерами, настенными бра и красивыми настольными лампами. Эти источники освещения помогают создать атмосферу уюта и покоя.
Освещение интерьера – это трудоемкий и крайне ответственный процесс. Поэтому в этом деле лучше всего довериться профессионалам.
Освещение общественных зданий
Существует два типа нормируемых показателей, по которым общественные помещения относят к той или иной категории:
- ориентация плоскости нормируемой освещенности – горизонтальной или вертикальной.
- высота освещенной плоскости над полом в метрах.
Большинство общественных помещений относится к категории Г-0,8. Это значит, что в них имеется горизонтальная плоскость нормирования освещенности высотой до 0,8 м от пола. Для вертикальных поверхностей – это экраны мониторов устанавливается категория В-1,2.
Кроме того, согласно табл. 5.54 СанПиН освещения в 2023 году, помещения делятся по категориям соответственно разряду зрительной работы. К категории А относится работа по различению объектов очень высокой точности (размером 0,15-0,3 мм). Это групповые комнаты в детских дошкольных учреждениях, учебные кабинеты в школах, компьютерные классы, читальные залы, мастерские трудового обучения, классные комнаты детских санаториев, торговые залы в супермаркетах, игровые комнаты и парикмахерские.
Параметры освещения по СанПиН категории А:
| Естественный свет | Искусственный свет |
|---|---|
| КЕО при верхнем свете – 3,5-4% | Освещенность – 400-500лк. |
| КЕО при боковом свете –от 1,2 до 1,5% | UGR – 14-21. |
| Кп –10%. |
Категория Б связана с различением объектов с высокой точностью – 0,3-0,5 мм. Это помещения для посетителей, книгохранилища, раздевальные и изоляторы в детских садах, спортивные залы и столовые в школах, залы компьютерных игр, комнаты матери и ребенка в санаториях, помещения физкультурно-оздоровительных учреждений, предприятия общественного питания, фотосалоны, прачечные, гостиницы, медицинские кабинеты.
| Природный свет | Искусственные источники света |
|---|---|
| КЕО при верхнем свете – 2,5-3% | Освещенность – 200-300лк. |
| КЕО при боковом свете – 0,7-1% | UGR – 18-24. |
| Кп –15-20%. |
В – объекты средней точности размером свыше 0,5 мм. К помещениям этой категории освещенности по СанПиН в 2023 году относятся приемные покои больниц, бассейны, палаты санаториев, спальные в детских дошкольных учреждениях, библиотечные фонды, лестницы, веранды.
| Естественные источники света | Искусственный поток света |
|---|---|
| КЕО при верхнем свете – 2% | Освещенность –100-150лк. |
| КЕО при боковом свете – 0,5% | UGR – от18 до 24. |
| Кп – от 15 до 20%. |
К категориям от Г до Ж относят помещения, где осуществляется эпизодическое различение объектов вне зависимости от их размера.
Выбор типа источника света
Медики констатируют, что наиболее гигиенически оправданным является одноэтажное здание с верхним естественным освещением. Таким образом, осуществляется наибольшее распространение светового потока и хороший уровень освещенности. Чтобы этого добиться, дополнительно производится расчет естественного освещения производственных помещений, после чего полученные результаты сравниваются с нормами и принимается решение о необходимости дополнительного искусственного освещения.
Во многих здания применяется комбинированное освещение с использованием бокового одностороннего или двустороннего света (окна, дополнительные лампы на стенах). Использование только естественного света из окон является редким и обладает рядом минусов: зависимость распространения светового потока от глубины помещения, неравномерность и периодичная смена интенсивности освещения. Подробнее о видах производственного освещения.
К тому же должно проводиться регулярное мытье ламп и окон (не менее 4 раз в год), особенно в помещениях с повышенным уровнем содержания пыли и выброса загрязняющих поверхности веществ.
Комбинированное освещение производственных помещений
В качестве ламп освещения производственных помещений, как правило, используются лампы накаливания или газоразрядные лампы. Однако они достаточно энергозатратны, поэтому их место занимают все чаще светодиодные светильники. О том, как выбрать светодиодное освещение для производственных освещений, читайте тут.
Условия производственной деятельности
На любом промышленном производстве свет оказывается ведущее значение в создании зрительной работоспособности работников. Кроме этого уровень освещённости оказывает прямое воздействие на моральное и физическое состояние людей, что естественным образом влияет на качество продукции и травматизм. Поэтому, чтобы создать правильный уровень освещенности, необходимо руководствоваться следующими требованиями:
при создании естественного и искусственного типа освещения (пример: общего, рабочего, аварийного и т.д.) помещений нужно руководствоваться регламентирующей документацией. Отличный пример регламентирующей документации — СНиП;
Освещение рабочего места
- отсутствие резких теней при подсветке производственных помещений;
- испускаемый световой поток должен иметь правильную цветопередачу;
- отсутствие негативных факторов, при работе системы общей и местной (рабочего, аварийного и другого типа) подсветки. Здесь речь идет о том, что светильники при своей работе не должны издавать шум, создавать риск появления пожара или нести угрозу жизни и здоровью людей.
При этом стоит помнить, что свет для производственных помещений необходим двух типов:
- естественного плана. Создаются с помощью оконных проемов и стеклянных конструкций крыж и потолка;
- искусственного плана. Бывает местного, рабочего, аварийного, охранного и т.д. Реализуется с помощью разнообразных светильников и лампочек.
Методы расчета, которые применяются для естественного и искусственного типа освещения производственных помещений, сильно различаются между собой. Каждый пример вычислений освещения для таких помещений имеет свои нюансы и тонкости. Поэтому рассмотрим их более детально.
Нормы освещения
От правильного подбора уровня освещенности помещения напрямую зависит общее самочувствие находящихся там людей. Как при недостатке, так и при переизбытке света в комнате человеку приходится напрягать глаза, что вызывает утомляемость и негативно влияет на зрение. Для того чтобы избежать опасной нагрузки на органы зрения, нужно знать, как рассчитать количество светильников, необходимых для оптимального освещения помещения.
Следует помнить, что необходимый уровень освещенности подбирается индивидуально для каждой группы помещений. Так, для кухни, мастерской или рабочего кабинета требуется яркий свет, который в спальной комнате будет совершенно излишним, поскольку в ней лучше сделать мягкое и приглушенное освещение.
Большинство обывателей неверно считают, что мощность лампы, установленной в осветительном приборе, является источником информации о возможном уровне освещенности. Этот показатель дает представление о том, какое количество электрической энергии потребляет такая лампа.
Для расчета освещенности требуется знать «количество света» или по-научному – световой поток, который дает лампа. Измеряется такой параметр в Люменах (Лм). Уровень освещенности помещения выражается в Люксах (Лк). Единица измерения 1Лк соответствует величине освещенности одного квадратного метра площади, на которую воздействует световой поток величиной 1Лм.
Для того чтобы определить необходимое количество лам для той или иной комнаты, необходимо выполнить расчет освещения по площади помещения. Вычисления производятся по формуле:
P=SхE, где
Р – необходимая мощность светового потока, требуемая для оптимального освещения данного помещения; S – площадь комнаты; E – норма освещения одного квадратного метра помещения.
Необходимая мощность для освещения 1 м² комнаты регламентируется стандартами СП 52.13330.2011 и СНИП 23-05-95. Эта величина рассчитывается исходя из данных медицинских исследований, и указывает, сколько света нужно на квадратный метр для каждой группы помещений. Так, например, для гостиной комнаты уровень освещенности составляет 150 Лк, для рабочего кабинета требуется 300 Лк, а вот для ванной комнаты вполне достаточно 50 Лк.
Зная необходимую общую мощность светового потока (P) и мощность светового потока одной лампы (F), можно по формуле n=P/F рассчитать количество ламп, необходимых для комфортного освещения помещения. Световая мощность ламп в Лм указывается на упаковке.
Расчет можно показать на примере гостиной комнаты, площадь которой составляет 20 квадратных метров. Согласно формуле P=SхE, необходимый световой поток для этого помещения составляет 20 м²х150 Лк – 3000 Лм.
Теперь подставляем данные в формулу n=P/F. Количество ламп, величина светового потока которых составляет 560 Лм, в таком случае составляет 5 штук (3000/560= 5,35).
Расчет местного освещения точечными светильниками выполняется по формулам, учитывающим площадь освещения светильника.
Основные выводы
Нормы по освещенности для различного рода помещений строго регламентируются правилами СНиПа и СанПиНа. Его величина измеряется в люксах. При его расчете необходимо учитывать площадь, а также естественное освещение и равномерность распределения светильников. На производстве, в складских комплексах, квартирах и домах, офисах, охраняемых объектах и детских площадках есть свои установленные нормативы. Их соблюдение обеспечивает сохранность материальных ценностей, безопасность персонала, соблюдение технологического процесса, здоровье и комфорт человека.
