Рейтинг погружных насосов для скважины

Устройство и принцип работы погружных насосов

Вибрационные насосы

Основными элементами погружного вибрационного насоса являются:

1. силовой агрегат, внутри которого располагается электрический магнит;
2. вибратор или вторая часть электромагнита, приводящего в действие ходовой поршень;
3. камера для набора воды, соединенная с выводящим патрубком;
4. всасывающая камера. Отсек, куда в первую очередь попадает вода из источника;
5. амортизатор, необходимый для обеспечения плавного хода рабочего поршня;

В продаже есть устройства, не оснащенные амортизаторами. Однако они быстро выходят из строя, так как резкие движения поршня приводят к механическим повреждениям.

1. шайбы, влияющие на производительность погружного устройства. За счет увеличения или уменьшения количества шайб можно самостоятельно изменять мощность насоса;
2. шток или основа для движения поршня;
3. обратный клапан. Устройство устанавливается для того, чтобы предотвращать обратный отток жидкости из насоса. За счет обратного клапана можно увеличить номинальную производительность оборудования;
4. гайка, необходимая для фиксации поршня на штоке;
5. поршень, являющийся основным рабочим элементом насоса;
6. каналы, предназначенные для перевода воды из сборной камеры в водопроводную систему.

Основные элементы оборудования вибрационного типа

Работа погружного насоса вибрационного типа происходит за счет движения поршня. При подаче электрического питания создается электромагнитное поле в силовом агрегате, и вибратор притягивается, придавая поршню движение. В это время в наборной и всасывающей камерах создается разряженное давление, и свободное пространство заполняется водой через обратные клапаны. Аналогичным образом жидкость проходит через каналы и попадает в трубопровод.

За секунду происходит несколько движений поршня, что обуславливает напор воды в трубопроводе.

Центробежные насосы

Центробежный погружной насос состоит из следующих элементов:

1. рабочее колесо – основной элемент оборудования;
2. лопасти рабочего колеса, создающие центробежную силу для всасывания воды;
3. корпус, защищающий рабочее колесо от механических повреждений;
4. всасывающая область, через которую нагнетается жидкость;
5. напорный трубопровод, передающий воду от насоса к системе водопровода;
6. обратный клапан, предотвращающий выход воды из насоса в источник;
7. защитная сетка, необходимая для предохранения рабочей части насоса от примесей, негативно влияющих на работу устройства.

Рабочие части погружного насоса, работающего за счет возникновения центробежной силы

Эксплуатация погружных насосов центробежного типа, оснащенных защитной сеткой, возможна и в слегка загрязненной воде.

Принцип работы погружного насоса с такой конструкцией достаточно прост. За счет подачи электроэнергии рабочее колесо начинает вращаться. По периметру лопастей создается центробежная сила, которая заставляет воду перемещаться от всасывающего трубопровода к напорному, соединенному с системой водоснабжения дома.

Подробнее о конструкции и принципе работы центробежного насоса можно узнать из видео ролика.

Вихревые насосы

Теперь рассмотрим, как работает погружной насос вихревого типа. Устройство и принцип работы оборудования аналогичен центробежному насосу. Различия заключаются в следующих аспектах:

• рабочее колесо вихревого насоса является цельным, а центробежная сила, создающая вихревой поток, образуется в результате движения ребер жесткости;
• вода, поступающая через обратный клапан, накапливается в ячейках и именно из них переводится в напорный трубопровод.

Конструкция и принцип работы вихревого устройства

Вихревые насосы в силу своей конструкции способны выдавать больший напор жидкости при небольших энергетических затратах.

Шнековые насосы

Шнековые насосы (их еще называют винтовыми) работают за счет вращения рабочего винта, расположенного внутри неподвижного корпуса.

Внутреннее устройство шнекового оборудования

От скорости вращения шнека прямопропорционально зависит производительность насоса.

Управление погружным насосом любого типа может производиться вручную или с помощью автоматической системы, которая устанавливается дополнительно. Любой насос можно оснастить поплавком, предотвращающим работу в «сухом» режиме, недопустимую при использовании погружных устройств.

Для исключения перепадов напряжения электрической сети, способной вывести оборудование из строя, используются стабилизаторы. Чтобы усовершенствовать конструкцию погружного насоса и максимально продлить срок его службы, в систему водоснабжения дома встраивается гидроаккумулятор.

Преимущества и недостатки

Основное отличие погружных насосов от поверхностных – место их установки. В первом случае перекачивающий агрегат находится в толще воды, чаще всего – почти у самого дна источника. Во втором случае машина устанавливается на поверхности, забор воды происходит через специальную трубу или шланг. Какой выбрать насос для скважины? Принимая решение, учитывайте плюсы и минусы погружных моделей.

Их преимуществами являются:

• Низкий уровень шума за счет способности воды поглощать и гасить звуковые волны.
• Устойчивость к изменениям температуры воздуха из-за того, что на глубине, в толще воды, температура сохраняется почти постоянной и не опускается ниже нуля даже при сильных морозах. Это исключает вероятность промерзания системы.
• Устойчивость к перегреву и отсутствие необходимости использовать какие-либо приспособления для охлаждения агрегата. Охладителем погружных моделей выступает окружающая их вода, которая отводит избыточное тепло.
• Высокая производительность и впечатляющие напорные характеристики, позволяющие обеспечивать подъем жидкости с большой глубины (в частности, глубинные модификации могут устанавливаться в артезианских скважинах и поднимать воду с глубины 100 м и более).

На фото погружной скважинный насос с гидроаккумулятором

Недостатки погружных насосов:

• Сложность монтажа, степень которой определяется глубиной источника, особенностями погружного агрегата и другими индивидуальными параметрами. В некоторых случаях для установки погружного перекачивающего агрегата требуется привлечение специалистов.
• Для проведения ремонтных или профилактических работ требуется извлечение агрегата из скважины, что представляет определенные неудобства.
• Для питания электрических погружных насосов требуется прокладка защищенного кабеля, причем при большой глубине погружения агрегата протяженность такой питающей линии также велика.

Популярные модели насосов для скважины

Среди наиболее распространенных моделей вибрационного типа действия можно выделить «Малыш» и «Ручеек». Для них характерна хорошая производительность, надежность в работе и приемлемая себестоимость. Для простого обслуживания и ремонта достаточно общих знаний слесарного дела. В качестве постоянных насосов внутри скважины эти агрегаты не подойдут, чем быстрее они будут заменены, тем лучше.

В линейке погружных центробежных насосов хорошие отзывы имеют марки «Водолей» и «Водомет». Хотя визуально эти агрегаты практически неотличимы, однако эксплуатационные характеристики «Водолея» заметно выше. Это объясняется применением более качественных и долговечных комплектующих. Цены на оборудование этой марки также выше. Что касается «Водомета», то эта бюджетная модель может успешно применяться в скважинах с небольшой нагрузкой.

На рынке представлен отдельный подвид специальных помп для скважин. За насос такого типа придется выложить приличную сумму, однако все вложенные финансы полностью окупятся по ходу эксплуатации. В среде профессионалов особой популярностью пользуются модели 3STM2 и 4STM2 от компании TAIFU. Они в состоянии работать в непростых условиях, перекачивая значительные объемы воды.

Конструктивные особенности

Решая, какой погружной насос выбрать для скважины, следует знать, что некоторые конструктивные особенности присущи всем моделям этого типа. Так, все без исключения агрегаты заключены в герметичный водонепроницаемый корпус для защиты внутреннего устройства. Изделия различной мощности и производительности, с разными принципами действия, могут отличаться по габаритам (в том числе, по диаметру) и весу, однако практически всегда они имеют цилиндрическую форму и относительно небольшой диаметр.

• Для защиты от попадания мусора и крупных частиц нерастворимых примесей на входном отверстии устанавливают фильтр или решетку.
• Погружные модели, оснащенные обратным клапаном, работают более корректно. Если подобного устройства нет в базовом комплекте (встроенного), то обычно имеется резьбовое соединение для опциональной установки. Модели с клапанным оборудованием легче интегрируются в систему домашнего водообеспечения.

Лучшие насосы для скважин глубиной 30 м

Vitals Aqua 2DS 0523-0.5r

Шнековый погружной насос Vitals Aqua 2DS 0523-0.5r применяется для автономного обеспечения чистой водой дачных домов, придомовых территорий, полива огородов, садовых участков. Конструкция разработана в Латвии. Данная модель относится к категории роторных моноблочных конструкций с вертикальным валом. В отличие от других аналогов шнековое устройство не так чувствительно к песку и глине в перекачиваемой воде. Может работать в любом положении: вертикальном, горизонтальном, под углом.

• Малый вес – 6 кг при высокой продуктивности.
• Универсальность.
• Высокое качество исполнения (материалы изготовления наивысшего качества).
• Надежная защита от перегрузок, нагрева двигателя.
• Двигатель работает в специальной смазке.
• Небольшие габариты позволяют работать в узких скважинах.

Aquatica 3SKm75

Вихревой скважинный насос Aquatica 3SKm75 используется в бытовых целях: обеспечение водоснабжения домов, наполнение поливных систем. Наружный диаметр изделия равен 75 мм. Корпус изготовлен из нержавейки, марка стали AISI 304. Электродвигатель асинхронного типа мощностью 0,55 кВт.

• Соответствие заявленным характеристикам.
• Прочность надежность конструкции.
• Высокая производительность – 40 л/мин.
• Беспрерывная подача воды в течение длительного времени.
• Конструкцией предусмотрена встроенная тепловая защита.
• Гарантия – не менее полутора лет.

Werk 4SKM150

Погружной насос Werk 4SKM150 для скважин работает от сети 220В. Рекомендованный диаметр обсадной трубы не менее 100 мм. Данная модель предназначена для постоянного снабжения чистой водой жилых построек за пределами города, а также для полива садов, огородов на дачных участках.

• Прочность корпуса, надежность рабочих элементов прибора благодаря высококачественным материалам изготовления.
• В конструкцию прибора входит специальное уплотнительное кольцо с манжетой для надежной защиты электромотора от проникновения влаги.
• Простое управление при помощи дистанционного пульта.
• Двигатель защищен от перегрева и возможных перегрузок в сети.

• Повышенная чувствительность к качеству воды.
• Большой вес изделия – 10 кг.

Karcher BP 6 Deep Well

Насос скважинный глубинный Karcher BP 6 Deep Well широко применяется для обустройства альтернативного водоснабжения. С помощью данного устройства вода из собственной глубокой скважины постоянно подается в дом, количества подаваемой жидкости хватает также для полива сада, огорода на придомовой территории. Конструкцией предусмотрены: специальная монтажная опора и фильтрующий элемент для предварительного очищения жидкости от загрязнений во время установки оборудования и дальнейшего забора. Благодаря наличию клапана обратного действия насос быстро включается.

• Сравнительно малый вес – 8 кг.
• Прочность конструкции.
• Гарантированно чистая вода.
• Удобство установки при помощи каната длиной 30 м.
• Безопасность пользования (кабель оборудован системой вкл/выкл).
• Высокая производительность (5 тысяч литров в час).
• Широкая комплектация (монтажный канат, соединительные шланги диаметром 1 и ¾ дюйма).

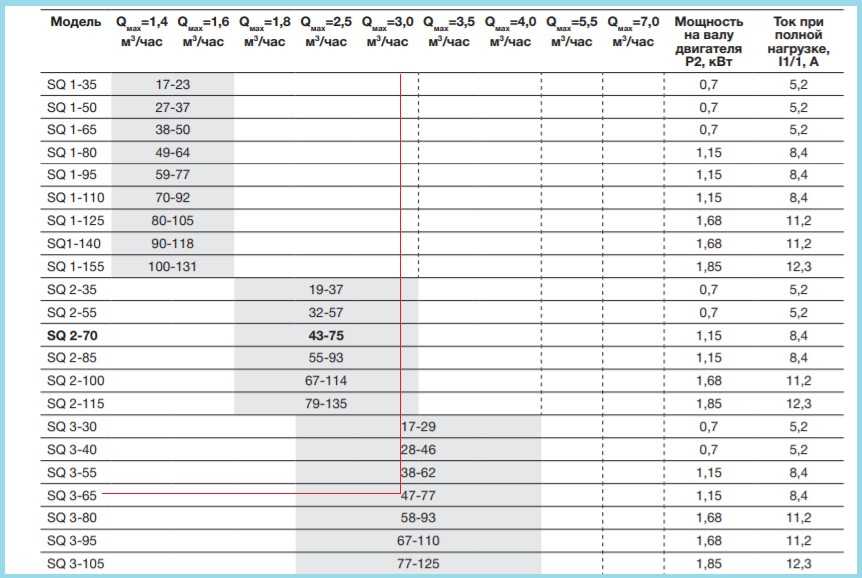

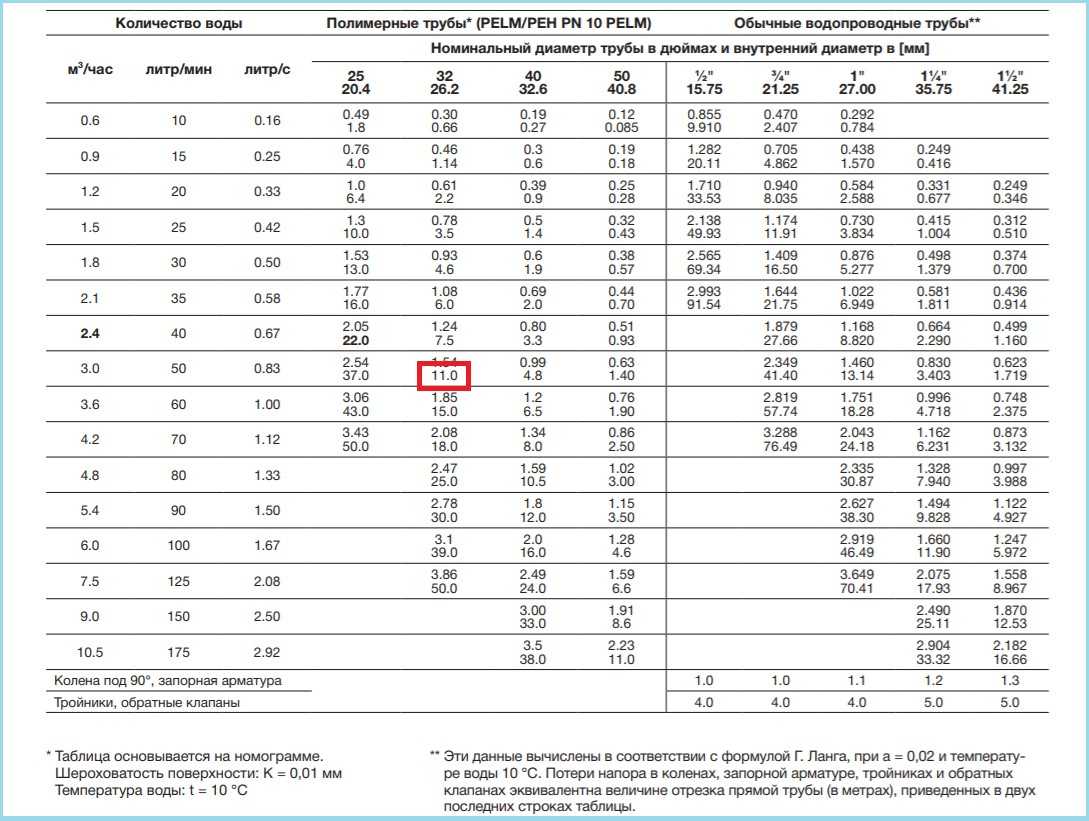

Как провести расчеты?

Пример расчета насоса для скважины:

1. Скважина имеет уровень воды в 10 м, при этом в доме установлен мембранный бак, сам дом находится в 5 м от скважины. Для дома необходимо еще плюс 2 м (от точки расположения скважины), в напоре потери составляют 3 м.
2. Расчет производительности погружного насоса для колодцев производится таким образом: 10 + 2 + 3 + 25 = 40 м, при этом 25 м – это цифра избыточного давления в 2,5 атмосферы, заводское оборудование обычно имеет именно такие настройки.

Надо учитывать, что многие производители указывают максимальную величину по напору и производительности. Это означает, что оборудование надо брать немного более мощное, чем указывается в спецификации к нему. Если этого не сделать, то мощность насоса будет недостаточной, подбор будет выполнен неверно.

Погружной насос необходим, когда речь идет о бесперебойном водоснабжения загородного дома. Его конструкция простая, эксплуатация не отличается никакими трудностями, но во время работы надо следить, чтобы фильтр не забивался мелкими частями, так как оборудование может выйти из строя

При выборе устройства внимание надо обращать на удобство конструкции, мощность насоса, рабочие условия

Специфика погружного насосного оборудования

По типу устройства различают центробежные и вибрационные насосы. В первых для подачи воды используется вращающийся диск с лопастями, во вторых – специальная мембрана, которая передает воду с помощью многочисленных колебаний. Эти особенности конструкции важны, поскольку они по-разному сказываются на целостности скважины.

Вибрационный насос для скважины

Можно ли устанавливать в скважину вибрационный насос? Эти модели относительно недороги, просты в эксплуатации и обладают производительностью, которая подходит для значительного количества скважин.

Возражения специалистов вполне обоснованы. Длительное вибрационное воздействие практически всегда негативно сказывается на состоянии окружающих объектов. Скважина – не исключение.

Веское преимущество вибрационных насосов состоит в доступной цене.
В широком ряду вибрационных насосов, выпускаемых в СНГ, наиболее известны марки Малыш и Ручеек.
Для установки в скважину вибрационный агрегат надо подключить к всасывающему шлангу и прикрепить к капроновому тросу.
Для крепления тросом в верхней части агрегата есть проушины, подсоединение шланга производится то же простейшим образом.
Ремонт вибрационных насосов не вызывает затруднений благодаря простейшей конструкции, устранить несложную поломку можно своими руками.
С заменой изношенных уплотнителей и вышедших из строя деталей нет никаких проблем, приобрести их можно практически в любом населенном пункте.
Единственное важное требование для долгосрочной службы и нормальной работы насосов является применение фильтров.
Не слишком требовательный к перекачиваемой среде вибрационный насос используется в прокачке скважин, осушении подвалов, чистке колодцев и т. д.. Вибрации от насоса, расположенного рядом с фильтром, влияют на состояние обсадной трубы и окружающего грунта, которые постепенно разрушаются

Вибрация может вызывать значительное ускорение процессов заиливания и запесочивания

Вибрации от насоса, расположенного рядом с фильтром, влияют на состояние обсадной трубы и окружающего грунта, которые постепенно разрушаются. Вибрация может вызывать значительное ускорение процессов заиливания и запесочивания.

Но происходит это не сразу. Обычно скважины в течение некоторого времени успешно сопротивляются вибрационному воздействию. Поэтому с помощью такого насоса можно и раскачать скважину, и прочистить ее, и успешно эксплуатировать без видимого ущерба.

Но разрушение от вибрации все же происходит, хотя и не слишком быстро. Постоянное использование вибрационного насоса может заметно сократить срок службы сооружения.

При необходимости применение вибрационных моделей вполне приемлемо, но только как временный вариант. Но при первой же возможности следует заменить такой насос на более безопасное центробежное устройство.

Лучшие насосы для скважин глубиной 10 м

Watomo 4SKMC 100

Страна производитель данной погружной модели – Китай. Скважинный насос вихревой Watomo 4SKMC 100 используется для подъема воды из неглубоких скважин и колодцев. Конструкция подходит для автоматического снабжения питьевой водой загородных строений, часто используется в оросительных системах.

• Малые габаритные размеры.
• Высокие напорные характеристики.
• Удобное управление при помощи пульта.
• Имеется тепловая защита.
• Достаточная длина шнура – 12 метров.
• Высококачественные материалы изготовления деталей и узлов – гарантия надежности, долговечности.

Свитязь 4QGD1.8-50-0.5

Насос погружного типа Свитязь 4QGD1.8-50-0.5 отлично перекачивает воду из скважины с внутренним диаметром свыше 100 мм. Основное назначение: обеспечение водоснабжения частного дома, подача воды для орошения огородов, садов, виноградников.

• Высокое качество изготовления узлов и деталей.
• Экономичность.
• Тихая работа.
• Компактность прибора (размеры 510 x 165 x 140 мм).
• Небольшой вес – 11,6 кг.
• Высокая производительность.

Elitech НГВ 300

Погружной насос Elitech НГВ 300 вибрационный прекрасно откачивает воду из скважин, колодцев. Сфера использования данной модели: снабжение чистой водой дачных домиков, полив огородов, деревьев, кустарников, клумб и пр.

• Недорогое изделие.
• Высокое качество изготовления.
• Достаточная длина кабеля.
• Простота пользования, обслуживания.
• Верхнее расположение всасывающего отверстия предотвращает попадание песка и или в насос.
• Высокая прочность металлического корпуса.
• Герметичность конструкции.

Vitals Aqua 3DS

Моноблочный насос роторный Vitals Aqua 3DS отлично зарекомендовал себя в качестве перекачивающего механизма для подачи пресной воды из скважин. По сравнению с предыдущими устройствами шнековая конструкция менее чувствительна к загрязнениям жидкости. Aqua 3DS можно закреплять не только в вертикальном, но и горизонтальном, наклонном положениях. Насос подвешивается за специальные рым-болты с помощью прочного троса.

• Универсальность использования (подача питьевой воды, полив, водоотведение, ирригация).
• Высокое качество материалов изготовления корпусных и рабочих деталей.
• Небольшое размеры, подходящие для узких скважин (71 х 574 мм).
• Глубина погружения до 35 метров.

О подаче воды и ее напоре

Собираясь выбирать жидкостный насос, необходимо смотреть на его параметры. Все характеристики важны, но одно из ключевых — скорость подачи воды. Надо подсчитать, сколько кубометров воды владелец дома тратит в час, чтобы узнать, какой вариант подойдет.

Следующая, не менее важная характеристика — напор. Он указывает на то, с какой силой агрегат будет подавать воду. Этот параметр подсчитывают в соответствии с тем, насколько далеко расположен источник воды от дома. Напор теряется под влиянием высоты и развилок в трубопроводе, поэтому лучше при подсчетах предусмотреть небольшой запас.

Дебит

Под дебитом скважины понимают объем воды, поставляемый скважиной за определенный период времени. Для его обозначения используют такие единицы: л/мин, куб. м/час, куб. м/день и т.п. Даже применение мощного погружного насоса для воды для скважины большой производительности не критично: как правило, выбранный наружу объем быстро восполняется из подземного источника.

Подобрать скважинный насос, как того требуют технические предписания, поможет информация о точных объемах воды, которую в состоянии предоставить скважина:

1. Взять вместительную емкость, предварительно выяснив ее объем. Для этого может подойти бак, бочка и даже ванна.
2. Установить погружную помпу таким образом, чтобы она оказалась почти на дне. Это даст возможность максимально опорожнить ствол скважины. На то, что вода откачана, укажет специфический звук насоса.
3. Зафиксировав время, дождаться полного восстановления статического уровня.
4. Включить помпу еще раз. Всю откачиваемую воду собирают в заготовленную емкость, что даст возможность определить ее точный объем. Используя элементарное деление кубических метров на часы или литры на минуты, высчитывают показатель дебита скважины.

Чтобы выяснить расстояние до основания дна скважины (глубину), пригодится уже знакомая веревка и увесистый груз. Его нужно опускать до тех пор, пока веревка не ослабнет. После извлечение на поверхность проводят замеры влажного участка. Сухой отрезок указывает на статистический уровень скважины.

Другие факторы

Решая задачу, как правильно подобрать насос для скважины, необходимо учесть качество бурильных работ. Если для этого использовались профессиональные установки, которые обслуживали квалифицированные рабочие, это станет залогом надежности скважины. Однако нередко бывает так, что для экономии средств бурение выполняется своими руками или силами приглашенных шабашников. В таком случае за качество скважины никто не может поручиться.

Согласно многолетним наблюдением, самодельные скважины намного быстрее скапливают ил и песок внутри шахты. Чтобы пользоваться подобными сооружениями, рекомендуется устанавливать скважинные центробежные насосы, специально разработанные для эксплуатации в сложных условиях. За установки данного типа придется выложить больше денег. Однако подобные устройства способны работать в режиме значительного загрязнения воды.

Если установить простой насос в подобную шахту, то он очень быстро выйдет из строя. Обладатели профессионально выполненных скважин имеют в этом случае больше преимуществ. У них есть возможность подобрать насос для скважины с любыми необходимыми параметрами.

Чтобы транспортировать воду из ствола скважины на поверхность земли, применять резиновый шланг не всегда получается. Дело в том, что по ходу работы происходит разрежение воздуха внутри шланга, из-за чего его стенки могут слипаться. Как результат, возникают перебои в подаче воды к потребителю. Во избежание подобных эксцессов, рекомендуется применять специальные трубки из пластика.

Перед тем, как подобрать глубинный насос для скважины, необходимо также учесть приблизительный расход воды в день. Как правило, речь идет о среднем показателе, т.к. летом воды расходуется больше, а зимой – меньше. Как показывает практика, семья из 3-4 человек потребляет в день примерно 60-70 литров. Здесь не учтен расход на полив огорода и другие работы на приусадебной территории. Наличие сада, огорода и домашних животных повлечет за собой увеличение ежедневного расхода.

Виды погружных насосов

Погружные аппараты пользуются большой популярностью благодаря широким возможностям их применения. Но не все знают, что скважинные насосы бывают как вибрационными, так и центробежными.

Вибрационные

Водяные насосы вибрационного типа являются самими распространенными среди дачников. Аппараты имеют невысокую стоимость и отличаются простотой конструкции. Вибрационный насос состоит из камеры с мембраной, а также впускного и выпускного клапанов. Аппарат работает по следующему принципу:

• электромагнит с частотой 50 Гц притягивает и отпускает мембрану;
• мембрана, в свою очередь, двигаясь вниз, создает разрежение в камере, а при движении вверх — избыточное давление;
• при разрежении открывается впускной клапан, и вода заполняет камеру;
• после появления избыточного давления, открывается выпускной клапан, и вода выталкивается из агрегата.

По причине того, что клапаны открываются (закрываются) 50 раз в секунду, они быстро изнашиваются вместе с остальными частями механизма аппарата. Но главным недостатком насоса данного типа можно назвать сильную вибрацию всего корпуса. Вибрация может поднимать со дна скважины мелкий песок и забивать фильтр аппарата. Кроме этого, пагубное влияние вибрации сказывается и на стенках скважины, способствуя их разрушению.

Центробежные

Погружной центробежный насос работает по тому же принципу, что и поверхностный агрегат данного типа. Главными органами аппарата являются электродвигатель и рабочее колесо, имеющее лопасти. При вращении последнего на высоких оборотах благодаря центробежными силам, вода прижимается к внутренним стенкам кожуха агрегата и выталкивается из него. В то же время в зоне входного отверстия аппарата возникает разрежение, которое способствует засасыванию жидкости внутрь гидромашины.

Какой тип агрегатов лучше

Единственное преимущество погружного вибрационного насоса перед центробежным – это цена. Вибрационные аппараты имеют стоимость в несколько раз меньшую, чем у аналогичного оборудования с рабочим колесом. Но следует знать, что вибрационный насос можно считать одноразовым расходником: при поломке аппарат меняется на новый, так как ремонту он не подлежит.

Поэтому если предполагается использовать насос только посезонно, например, для полива растений на даче, то подойдет недорогой вибрационный аппарат. Но если требуется провести систему водоснабжения в доме, и подключить ее к скважине, то лучше сразу устанавливать надежный и долговечный агрегат. В данном случае, лучший насос для скважины — это центробежный погружной аппарат.

Конструктивные особенности глубинных насосов

Устройство глубинного насоса и его конструктивные особенности во многом определяются принципом действия и типом приводного электродвигателя этой гидромашины. Забор перекачиваемой жидкой среды при использовании таких насосов осуществляется по специальной трубе, помещаемой в шахту обслуживаемой скважины или в колодец. За электропитание приводного электродвигателя, располагаемого на определенной глубине, отвечает электрический кабель, помещенный в защитную оболочку.

В устройстве скважинного насоса центробежного типа можно выделить две основные части:

• приводной электродвигатель, который может быть встроенным или наружным;
• непосредственно саму насосную часть оборудования.

Устройство центробежного скважинного насоса

Если приводной двигатель насоса является встроенным, его, как правило, размещают в нижней части устройства. Забор воды при использовании насосов данного типа может осуществляться как через верхнюю, так и через нижнюю часть их корпуса. Предпочтение в данном случае отдают забору перекачиваемой жидкости через нижнюю часть корпуса, так как это позволяет прочистить глубинную часть скважины от скапливающихся в ней ила и песка. Погружные насосные устройства, что очень удобно, охлаждаются жидкой средой, в которую они помещены. Это позволяет защитить такие устройства от перегрева, способного быстро привести их в негодность. Глубинные насосы центробежного типа, хотя и являются более сложными по конструкции, чем вибрационные устройства, отличаются более высокой надежностью, производительностью и более длительным эксплуатационным сроком.

Подвес насоса должен выдерживать нагрузку, превышающую вес насоса в 5–10 раз

Основными элементами конструкции вихревых погружных насосов являются корпус, специальный стакан, приводной электродвигатель и вибратор. Вибратор в данных устройствах является самым сложным конструктивным элементом, состоящим из якоря, резинового амортизатора и регулирующих шайб. Необходимые условия для забора жидкости из скважины, осуществляемого вибрационным насосом, создает его резиновый амортизатор, который в процессе работы такого устройства сжимается и разжимается.

Обязательным элементом оснащения погружного насосного оборудования является фильтр грубой очистки, защищающий внутреннюю часть таких устройств от попадания в нее твердых включений, содержащихся в перекачиваемой среде. Для обеспечения более эффективной работы погружного насосного оборудования и обеспечения его защиты от негативных факторов используются различные датчики, автоматически останавливающие насос при возникновении внештатных ситуаций (слишком высоком содержании в составе перекачиваемой жидкости ила и песка, снижении уровня воды в скважине и др.).

Преимущества и недостатки погружного насоса

Схема водоснабжения дачи с применением скважинного погружного насоса.

Среди достоинств погружных насосов следует отметить:

1. Насос находится полностью под водой, его запуск простой, даже после остановки его просто включить.
2. Все узлы оборудования надежно защищены, так как они постоянно находятся в прохладной воде скважины.
3. Материалы оборудования не подвержены коррозии, конструкция надежно защищена от разрушения.
4. Предусмотрено автоматическое отключение, если уровень воды снижается. Работа осуществляется по принципу поплавка.
5. В корпус обычно встроены фильтры, которые позволяют избежать повреждений от попадания мелкого мусора и песка. Фильтры требуется регулярно чистить.

Из недостатков:

1. Вода в скважине должна быть чистой, примеси из ила или песка не допускаются. В этом случае необходимо устанавливать мощную фильтрационную систему, а это дополнительные расходы.
2. Ремонт затруднен, так как корпус закрывается герметически.

Погружной насос на глубину 20 метров

В скважине глубиной 20 метров, насос будет погружен на глубину 10-15 метров, в зависимости от динамического уровня. Если же вам нужно выбрать насос для работы именно на глубине 20 метров, то разница будет всего в 5 метрах напора, относительно расположенного выше расчета. Эти 5 метров не играют никакой роли (мы ведь брали запас 20 метров на потери), поэтому смело выбирайте рекомендованные модели или .

Вас заинтересует:

Поверхностный насос для скважины

Глубинный насос для скважины 50 метров

Глубинный насос для скважины 80 метров

Установка насоса в скважину и его замена

Какой насос выбрать для скважины 10 метров

Как выбрать глубинный насос для скважины

Расчет насоса для скважины

Если экспериментальное определение количества жидкости, откачиваемой электронасосом, не вызывает больших затруднений, то для нахождения нужного напора используют несложные формулы. Есть несколько вариантов формул подсчета напора, один из них выглядит следующим образом:

H(м) = P x 10,2 + Нв + Нп, где

H(м) – определяемая высота подъема жидкости в метрах;

Р – давление, которое необходимо создать в магистрали потребителя, указывается в атмосферах или переводится в бары (bar);

Нв – разность высот между всасывающим фильтром электронасоса и магистралью потребителя;

Нп – потери давления из-за гидравлического сопротивления трубопровода.

Рис. 11 Таблица для расчета потерь в трубопроводе

Выбор подходящего электронасоса для скважины на воду рассмотрим на примере семьи из 5 человек, для обеспечения нужд которых необходим объем подачи около 3 м³/ч, при максимальном давлении в системе 3 бара. Предполагается, что разность высот составляет 30 м, а водопроводная магистраль сделана из пластиковой трубы внутренним диаметром 1″ дюйм (наружный диаметр 32 мм) под стандартный выходной патрубок электронасоса, ее длина составляет 50 метров.

В колонках указаны два ряда цифр, нас интересует только нижний показатель с обозначением потерь на 100 метровом участке трубопровода (данные приведены в метрах). Для более точных расчетов в таблице указаны потери в коленах, запорной арматуре, тройниках, обратных клапанах (нужный параметр также указан в метрах).

Предположим, что у нас системе находится один обратный клапан, тройник, запорный кран и 3 колена под углом 90 градусов, общая длина потерь на которых, исходя из таблицы, составляет 12 м.

Итак, определяем потери:

Нп = (50 + 12) х 11 \ 100 = 6,82 (м)

И получаем общий результат:

H(м)= 3 х 10,2 + 30 + 6,82 = 67,42 (м)

Чтобы определить, какой насос выбирать, воспользуемся, к примеру, таблицей для моделей Grundfos (рис. 12). Из нее видно, что данному напору и объему перекачки наиболее подходит модификация SQ 3-65. При отсутствии подобных таблиц электронасос подбирают по напорным характеристикам и подаче (точка 1 на рис. 13).

Рис. 12 Таблица для напорных характеристик Grundfos
