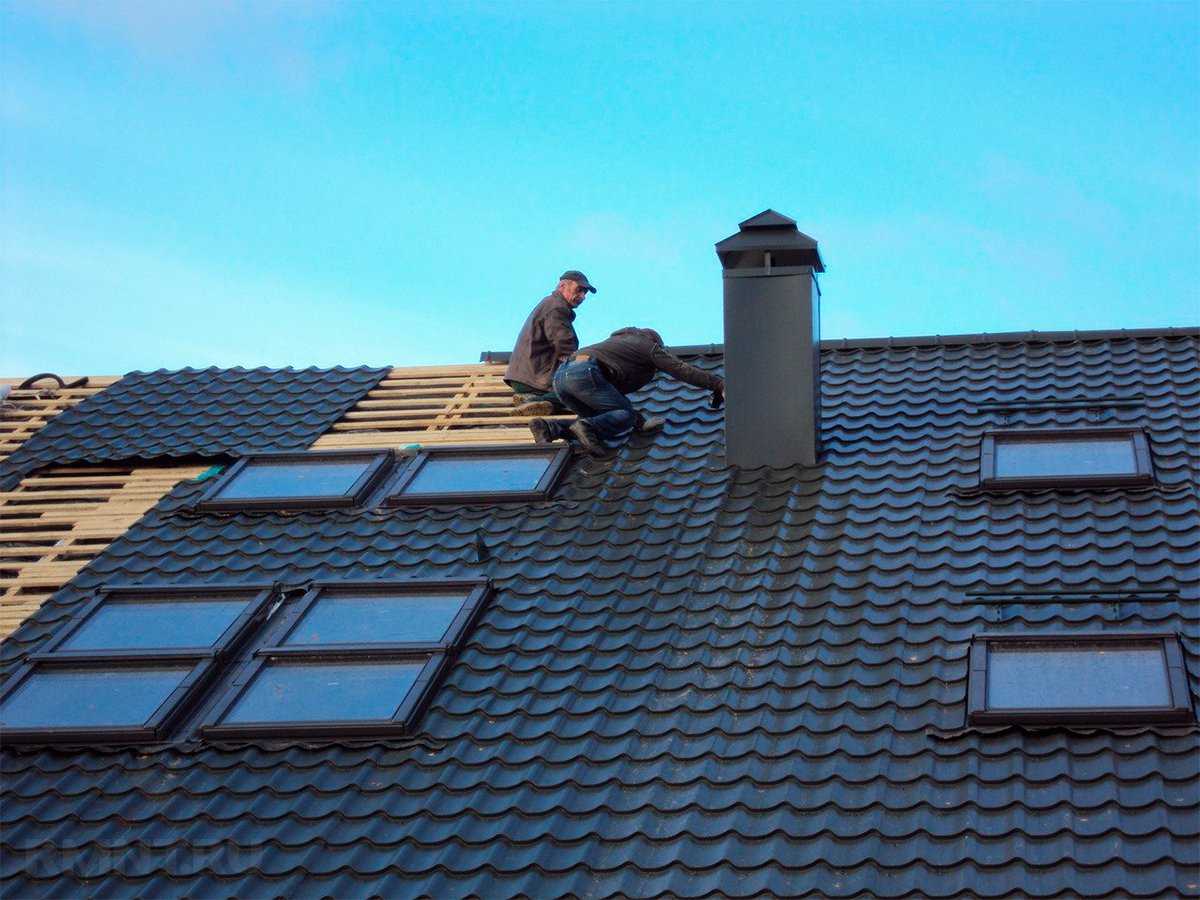

Дымоход через металлочерепицу

Что влияет на алгоритм изготовления примыкания

Вариантов решения проблемы примыкания кровли существует великое множество, каждый профессиональный мастер вносит изменения с учетом конкретных особенностей и своего умения. Но есть несколько факторов, оказывающих критическое влияние на технологию производства работ.

Проход дымохода через кровлю — основные нюансы обустройства

Тип кровельного покрытия

Для покрытия крыш используются мягкие кровельные материалы, металлочерепица, профилированные листы, штучная натуральная или искусственная черепица, асбестобетонные листы. Каждое покрытие имеет свои нюансы изготовления примыканий, для них могут применяться как стандартные комплектующие, выпускаемые производителями покрытий, так и самодельные из оцинкованных стальных листов или рулонных мягких материалов.

Виды кровельных материалов

Таблица. Рекомендованные значения минимальных уклонов для кровельных покрытий.

Кровельный материал	Минимальный угол уклона ската, градусы
Профнастил	20
Рубероид	3-4
Металлочерепица	25
Асбестоцементный шифер	20-35
Керамическая, бетонная черепица	25
Еврошифер (ондулин)	6
Битумная мягкая черепица	11

Кровельные материалы — виды и фото

Тип стропильной системы

В зависимости от архитектурных параметров, крыша может быть плоской, наклонной, купольной и т. д. В зависимости от типа, меняется наклон стропил, вид основания и обрешетки под кровельные материалы, расположение несущих элементов конструкции. Все эти особенности обязательно должны учитываться во время выбора материалов и технологии примыкания кровли к трубе дымохода.

Основные элементы конструкции крыши

Формы крыш

Параметры дымохода

Дымоходы изготавливаются из кирпича, бетонных блоков, металлических или асбестоцементных труб. Конструкционные отличия влияют не только на технологию производства работ по примыканию, но и на выбор материалов

Дополнительно во время изготовления примыкания нужно принимать во внимание и месторасположение дымохода. Если он близко к коньку, то нужно пользоваться одной технологией, если он ближе к водосточным трубам, то следует работать с учетом этого фактора

Это касается не только способа отвода воды, но и материалов для герметизации.

Кирпичный дымоход

Есть еще одна особенность. Кирпичные дымоходы могут иметь ровные боковые плоскости или со специальными ступеньками для отвода воды. В зависимости от способа кладки дымохода, подбирается конкретный алгоритм изготовления примыкания кровли. Некоторые виды кирпичных дымоходов не требуют штробления.

Время установки примыкания

Работы по гидроизоляции примыкания могут выполняться во время монтажа кровли или уже после. Существуют способы герметизации дымохода без необходимости демонтажа установленных покрытий, все элементы укладываются сверху на существующую крышу.

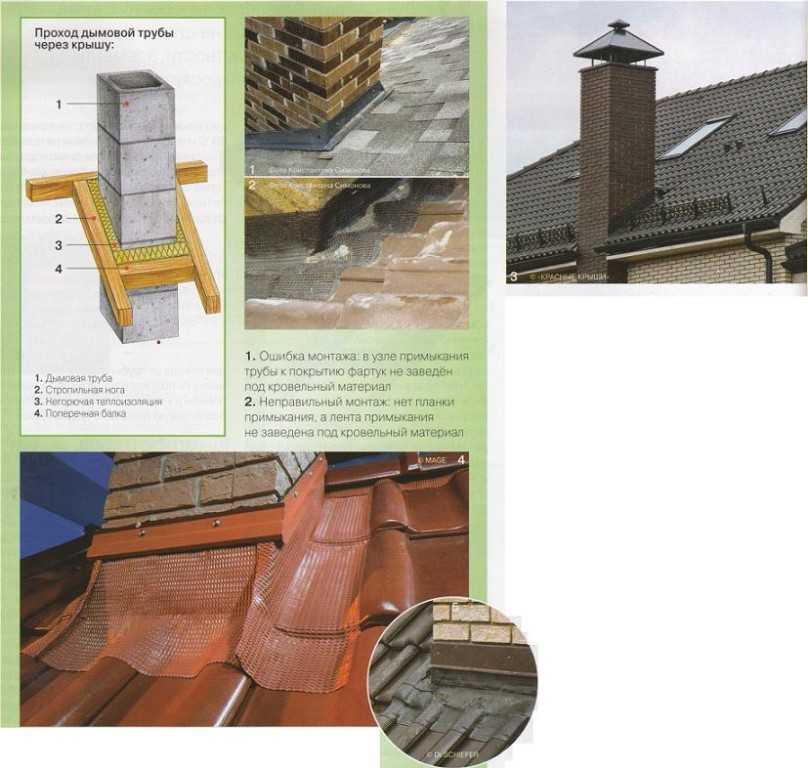

Герметизация прямоугольной трубы

Для примера рассмотрим три варианта изготовления примыканий на различных типах кровельных материалов: кирпичных дымоходов по мягкой черепице и металлочерепице, и круглых по готовому покрытию. Именно эти варианты чаще всего встречаются во время строительства частных домов. Алгоритм производства работ позволяет выполнять их самостоятельно без привлечения дорогостоящих специалистов. Но лишь при одном условии – у вас есть опыт покрытия крыш, необходимые материалы и инструменты.

Дымоход проходит через мягкую кровлю

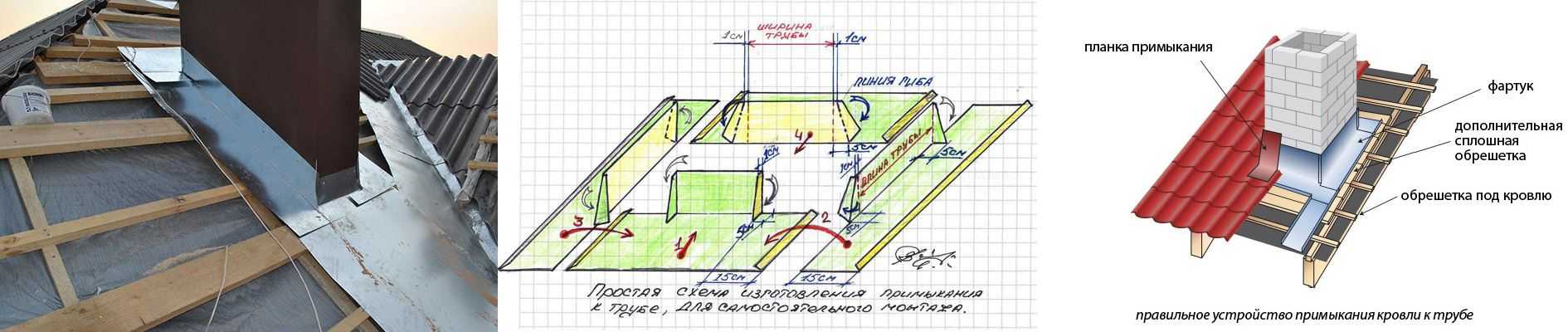

Устройство примыкания к дымоходу металлочерепицы

Схема установки фартука вокруг выхода дымохода: 7 – дополнительные бруски обрешетки; 11 – лист металлочерепицы; 13 – уплотнитель; 22 – планка примыкания.

После того как труба выведена через кровельный пирог, следующий этап – это герметизация стыка трубы и черепицы. Как правило, такой процесс состоит из следующих этапов:

• устройство обрешетки и металлочерепицы на проход трубы;
• устройство внутреннего фартука;
• монтаж металлочерепицы;
• устройство наружного фартука.

Необходимые инструменты:

• болгарка;
• диск для распила 2 мм;
• молоток;
• плоскогубцы;
• маркер;
• металлическая линейка.

Пожаробезопасность

Деревянная стропильная система и некоторые слои кровельного пирога (гидроизоляция, пароизоляция) не выдерживают нагрева и могут воспламениться либо оплавиться. Безопасность элементов системы, не отличающихся огнестойкостью, обеспечивается за счет монтажа специального короба по периметру отверстия в кровле.

Нарушение правил безопасности

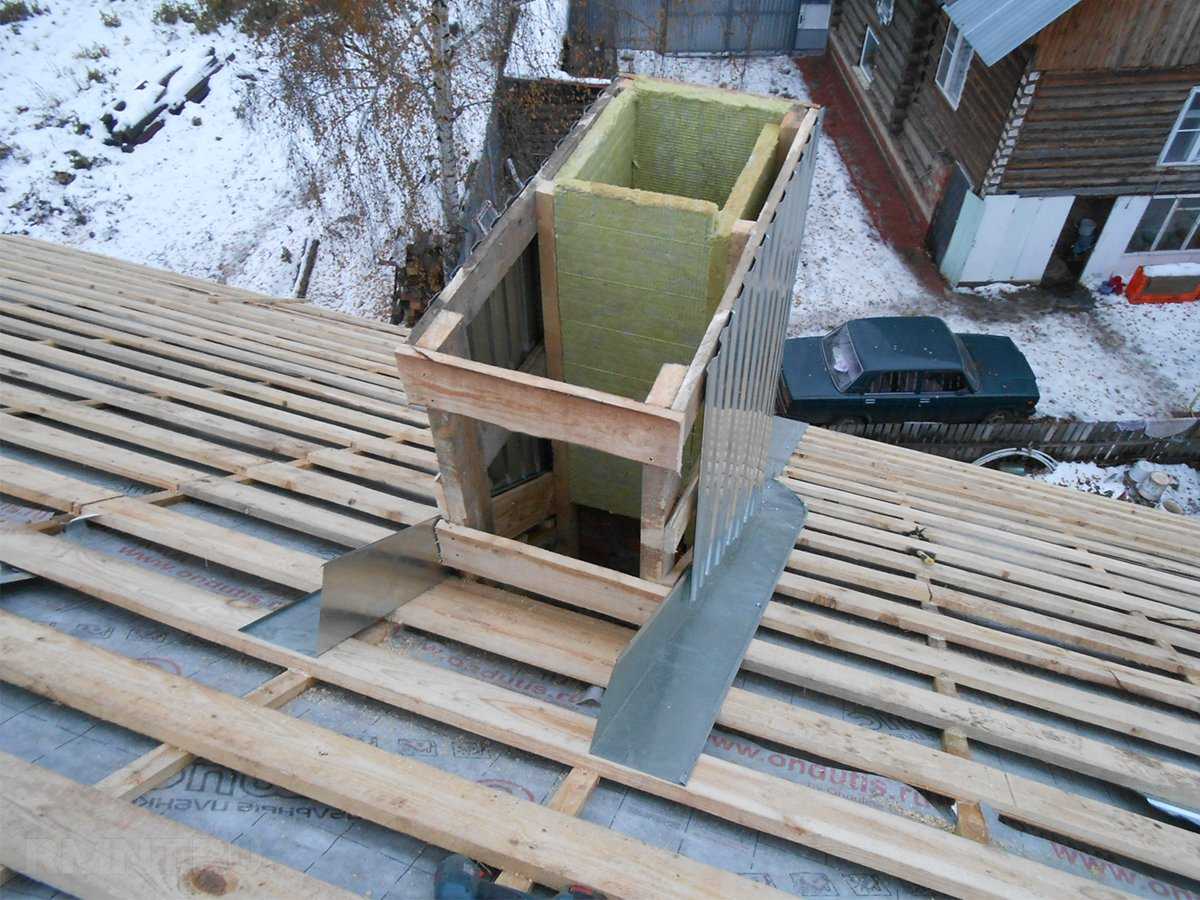

Короб монтируют из деревянного бруска, он должен располагаться вровень с обрешеткой, с внешней стороны крыши. По периметру короба с внешней стороны закрепляются края парогидроизоляции – ковра из рубероида или иного гидроизоляционного материала, а также края пароизоляционной мембраны со стороны помещения, если речь идет об утепленной кровле. В обоих случаях делают крестообразный надрез полотнища и подворачивают внутрь треугольные фрагменты материала. Для крепления используются гвозди с широкими шляпками или скобы, а герметик или клеевая лента позволяют добиться герметичности примыкания материалов по периметру деревянного короба.

Проход через крышу печной трубы предусматривает термоизоляцию дымохода базальтовой ватой или другими негорючими материалами. По возможности между слоем утеплителя и самим дымоходом оставляют воздушный зазор шириной 5–7 см.

Изоляция короба базальтовой ватой

Если монтаж дымохода предусматривает использование специального элемента – проходки, при его выборе в первую очередь убедитесь, что элемент выполнен из материала, устойчивого к температурным перепадам.

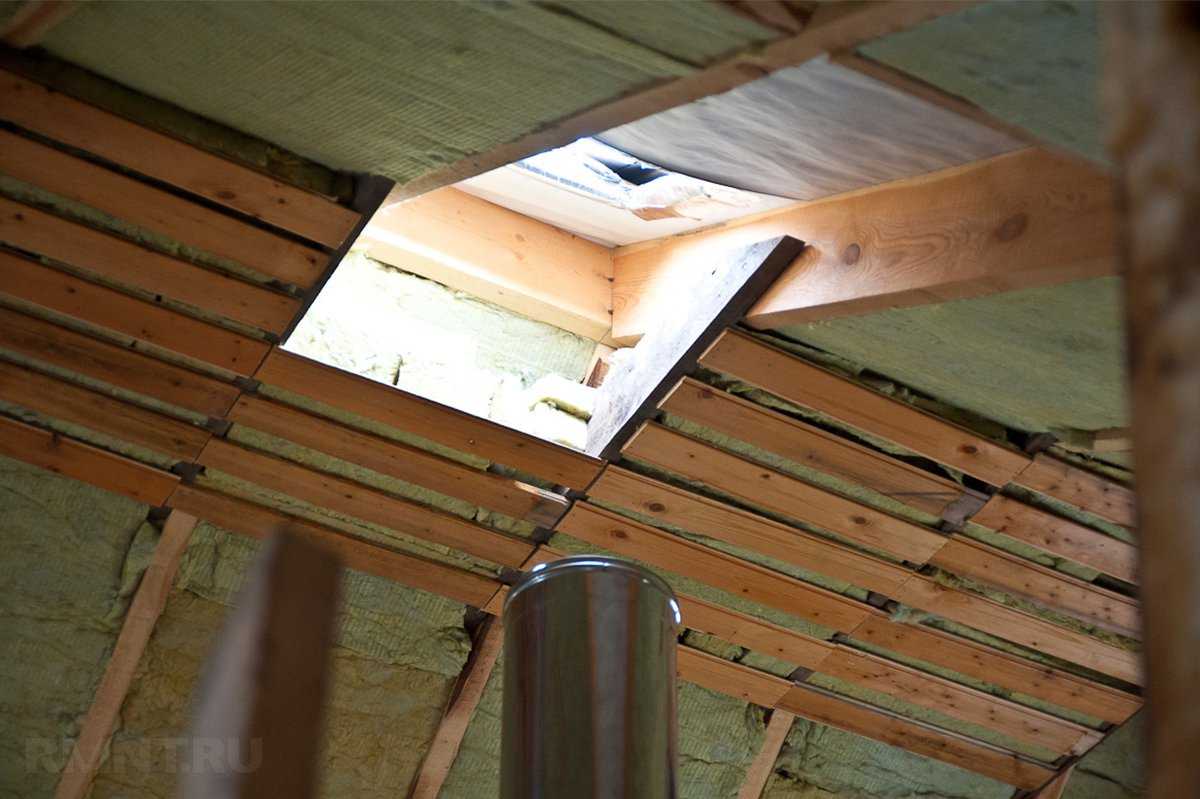

Укрепление стропильной системы

В простейшем случае проём ограничивается двумя распорками, установленными между стропилами. Таким образом в пироге кровли формируется квадрат, стенки которого отстоят на расстояние не меньше нормативного. Для лёгких крыш из металлочерепицы характерен редкий шаг стропил, поэтому обычно горизонтальный габарит проёма оказывается избыточно большим. Его можно сократить, вставив между горизонтальными распорками ещё пару вертикальных. Это желательно не только с точки зрения сокращения бреши в теплоизоляции: даже в холодной кровле проём минимально допустимых размеров вызовет меньше трудностей с устройством негорючей обрешётки и креплением металлочерепицы на место.

В сложных случаях стропильную ногу приходится разрезать. В зависимости от высоты прохода, демонтажу также подвергается затяжка, ригель, либо несколько прогонов. Общая методика укрепления стропильной системы такова: в месте разреза стропильная нога сверху и снизу скрепляется с соседними посредством горизонтальных распорок. Далее между этими распорками вставляют вертикальные брусья, заменяющие стропильную ногу в месте прохода. Этот же метод может применяться и к другим элементам несущей системы, расположенными параллельно: прогонами или, например, высокими затяжками.

Достаточно редко практикуется усиление с помощью подпорных стоек. В основном это целесообразно при уклоне ската выше 35°, когда требуется вырезать достаточно длинные фрагменты стропильной системы. В таких случаях вокруг проёма обустраивается своя несущая система, зачастую она имеет висячий тип. Для обеспечения достаточно прочности противоположные ноги принято соединять затяжками, на которые будут опираться стойки.

Какая система кровли

В отличие от вентиляционных каналов, проход вытяжной трубы отопления практически всегда требует вмешательства в стропильную систему кровли. Связано это с тем, что из-за действия высоких температуры вокруг дымохода требуется обустроить защитную зону, в которой категорически не допускается присутствие горючих материалов, в частности — древесины. Какой именно будет ширина этой зоны зависит от типа дымоходного канала.

Если говорить строго, степень вмешательства в несущую систему зависит не от её типа, а от места, в котором выполняется проход трубы. Можно выделить три наиболее распространённых случая:

В скате чердака со свободным доступом.

На коньке.

В скате закрытого чердака и прочих труднодоступных местах.

Основная специфика работы здесь в том, что в первых двух случаях стропильная система остаётся доступной для работы. Если же доступ к подкровельному пространству ограничен, последовательность действий меняется на противоположную: сперва на обширном участке демонтируют кровельное покрытие, гидроизоляцию и обрешётку, после чего производится разборка перекрытия и обустройство зоны прохода. Это нужно учитывать заранее.

Дымоходный канал проходит через кровлю частью своего разгонного участка — финального прямого отрезка трубы, в котором создаётся необходимая тяга. Поэтому зона прохода через кровлю в проекции точно совпадает с разделкой перекрытия, никаких поворотов выше труба иметь не должна. Это несколько осложняет работу, ведь в стропильной системе имеются удобные места для обустройства прохода, но не много и не всегда можно расположить котёл строго под ними.

Наиболее удачным обстоятельством считается то, когда труба проходит между двумя стропильными ногами на таком расстоянии от конькового узла, где нет ни ригелей, ни затяжек и прогонов. Чем ниже по скату, тем больше работы возникает по перекладке кровельного покрытия, если же проход расположен слишком высоко — придётся вмешиваться в коньковый узел и каким-то образом разводить его, делая разрыв в прогонах. Поэтому если имеется возможность сместить место прохода через перекрытие — лучше продумать этот момент заранее. Категорически неприемлемым считается проход дымохода через ендову или в непосредственной близости от мансардных окон.

Вентиляция вальмовой крыши

Вентиляцию вальмовых крыш условно можно разбить на две группы — проветривание холодного чердака и утеплённой мансарды.

Обустройство вентиляции холодного чердачного помещения трудностей не представит. Благодаря большому объёму чердака здесь практически нет преград для нормальной циркуляции воздушных потоков. Воздухообмен происходит через карнизный свес, конёк и хребет. Слуховые окна, забранные решётками и расположенные на противоположных сторонах крыши, обеспечивают сквозняк.

Естественная циркуляция воздуха происходит через вентзазор в кровле и слуховые окна

Когда нужно усилить вентиляцию, устанавливают аэраторы вдоль прохода ендов. Но они имеют смысл, если угол наклона ската более 45°. В противном случае на сложных участках в зимнее время из-за скапливания снега работа аэраторов будет неэффективной.

При небольших наклонах лучше сделать принудительное проветривание, используя кровельные вентиляторы, инерционные турбины либо насадки достаточной высоты, чтобы их не засыпало снегом.

Вентиляция утеплённого подкровельного пространства (мансарды)

Проветривание мансарды желательно планировать во время строительства, поскольку её обустройство более трудоёмко, чем оборудование вентиляции холодного чердачного помещения. Здесь нет свободной циркуляции воздуха, оттого пространство для воздухообмена создаётся за счёт смонтированной между утеплителем и настилом обрешётки.

Циркуляции воздуха в утеплённом помещении происходит зп счёт вентиляционного зазора в кровельном пироге

К тому же обязателен зазор не менее 2–3 см между гидро- и теплоизоляцией. Если глубина стропил не позволяет сделать нужный зазор, то их наращивают с помощью досок.

Но такой метод воздухообмена довольно трудно сделать на крышах сложных форм с множеством изломов и примыканий. Потому кровельщики советуют монтировать прямо на утеплитель диффузионные мембраны (паропроницаемые), которые пропускают влагу лишь в одном направлении.

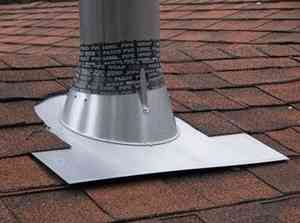

Примыкание круглого дымохода к готовой кровле

Мы уже упоминали, что это не лучший вариант строительства, но жизнь часто диктует свои правила, приходится решать задачи по мере их поступления. Исходные данные: крыша скатная с битумной черепицей, дымоход круглого сечения.

Необходимо вывести дымоход через готовую кровлю

Шаг 1. Найдите на крыше точное место выхода трубы дымохода. Для этого нужно приставить отвес к настилу покрытия, совместить его с центром трубы печки и сделать метку. По метке высверлите сквозное отверстие, работать с крыши намного легче.

Место, в котором будет располагаться центр трубы

Сверлится отверстие

Процесс сверления

Шаг 2. Шпателем аккуратно поддевайте гонты и выкручивайте саморезы. Если мягкая кровля зафиксирована гвоздиками, то работы несколько усложнятся. Демонтируйте кровлю по такому же методу, размеры освобожденного участка крыши должны быть на 30–40 см больше диаметра трубы

Мягкую черепицу осторожно складывайте на свободном месте, вся она пригодна к повторному использованию

Гонты поддеваются шпателем

Выворачивается саморез

Требуемый участок кровли демонтирован

Шаг 3. Приступайте к монтажу на выходе дымохода проходного элемента, он должен быть пожаробезопасным и герметичным. Элементы продаются в специализированных магазинах, намного выгоднее и надежнее пользоваться заводской продукцией, чем самостоятельно придумывать различные приспособления. В комплект входит проходной элемент, изготовленный из высокопрочного полипропилена, термостойкая резина и металлический хомут.

Далее нужно приступать к проходному элементу

Шаг 4. Вырежьте в термостойкой резине отверстие под диаметр дымохода. Для облегчения работ на верхней поверхности элемента отлиты кольца с указанными диаметрами. Проколите небольшое отверстие ножом, а далее можно отрезать ножницами.

Кольца с указанными диаметрами

Вырезается отверстие для дымохода

Шаг 5. На проходке есть специальные линии, указывающие различный уклон кровли. Найдите метку со своим уклоном и вырежьте отверстие. Пластик очень твердый, для резания пользуйтесь ножницами по металлу. За счет такого его размещения дымоход будет в вертикальном положении.

Линии на проходке, указывающие уклон кровли

По нужной линии выполняется резка

Шаг 6. На основании кровли найдите отверстие, указывающее на центр дымохода, положите проходку на сплошную обрешетку и установите ее таким способом, чтобы центры располагались на одной вертикальной линии. Отметьте диаметр вырезаемого отверстия под трубу, при помощи электрического лобзика вырежьте плиту.

Проходной элемент прикладывается к месту вывода дымохода

Отверстие вырезается электролобзиком

Шаг 7. Приложите проходной элемент на место и зафиксируйте его саморезами к сплошной обрешетке.

Проходной элемент прикручивается саморезами

Шаг 8. Установите дымоход, наденьте на него резиновый герметизирующий кожух

Обращайте внимание на расположение технологической метки, она должна быть обращена вперед. Наденьте металлический хомут и затяните его

Больших усилий прилагать не надо, резина легко сжимается, а слишком большие нагрузки могут ее перерезать. Соберите дымоход, установите на него все специальные элементы.

Установка дымохода

Резиновый кожух затягивается металлическим хомутом

Установка следующего элемента трубы

Окончание сборки дымохода

Шаг 9. В нижней части проходки по периметру есть специальные щели для установки герметика. Засуньте в них куски подкладочного слоя гибкой кровли.

В щель засовывается полоска подкладочного слоя

Шаг 10. Положите на место гонты, вырежьте излишки. Для гарантии промажьте места стыков качественным составом.

Обрезка гонтов

Нанесение битумного герметика

Цены на популярные модели шуруповёртов

Шуруповёрты

На этом монтажные работы закончены. Для проверки надежности герметизации рекомендуется вылить на кровлю несколько ведер воды. При обнаружении протечек их следует немедленно устранить. Сделать это своевременно намного выгоднее, чем потом заниматься внеплановыми ремонтами стропильной системы или кровли.

Восстановление пирога кровли

Когда проём подготовлен, трубу закрепляют в нём с помощью стальных растяжек. Далее производится набор обрешётки из негорючих материалов — стального уголка или оцинкованного профиля. Шаг и расположение этих элементов выбирают исходя из условий крепления металлочерепицы и разделки под трубу. Зачастую достаточно двух горизонтально направленных вставок, которые соединяются между собой практически вплотную с двух сторон от трубы.

Обратная заделка проёма производится по направлению снизу-вверх. Для холодной кровли этот этап пропускают: пирог проёма не заполняется утеплителем. В ином случае в него враспор вставляют соответствующих размеров мат плотной минеральной ваты, разрезанный на две части. Дополнительное крепление утеплителя можно обеспечить с помощью стальной арматурной сетки, подбитой снизу к деревянным распоркам, ограничивающим проём. Пароизоляция на этом участке не монтируется, её заменяют алюминиевой фольгой.

Дальнейшая заделка проводится со стороны кровли. В полуметре от дымоходной трубы гидроизоляцию меняют на лист оцинкованного железа, в котором проделано отверстие по диаметру трубы, расширенное до эллипса в соответствии с углом наклона ската. Края листа герметизируют битумной мастикой и крепят к обрешётке саморезами, в этом месте лист должен иметь нахлёст на общую гидроизоляцию не менее 10 см.

Проход круглой трубы дымохода через деревянный потолок при помощи ППУ разной конструкции

Для прохода дымовой трубы через деревянные конструкции можно использовать готовый потолочно-проходной узел (смотрите фото). Его выбирают исходя из наружного диаметра трубы. Перед установкой этот узел прохода через потолок необходимо подготовить: все поверхности, которые будут соприкасаться с древесиной обшивки потолка, и все внутренние поверхности проходного короба выкладывают теплоизоляцией.

Потолочный проходной узел фабричного изготовления. Его перед использованием нужно со всех сторон, кроме лицевой обложить теплоизолирующим материалом

Обычно теплоизоляцией служит базальтовая вата, но должна она быть специальной: выдерживать высокие температуры. Покупая материал, убедитесь, что рассчитан он на использование при температурах 800-1000оС. Эти материалы имеют более высокую стоимость, но экономить на безопасности неразумно. Более дешевые варианты имеют в своем составе связующие, которые при высоких температурах спекаются, из-за чего теплоизоляция теряет все свои свойства, а это может привести к пожару. Кроме того желательно использовать фольгированный теплоизолятор – это сделает конструкцию еще более безопасной.

Заизолировав узел прохода, готовите место для его установки. На потолке размечаете, где будет располагаться дымовая труба. Очерчиваете отверстие подходящего размера: чуть  меньше размеров лицевой панели проходного узла с таким расчетом, чтобы его было удобно крепить к обшивке потолка саморезами. Вырезав отверстие, его края обкладываете тем же теплоизолятором, что и проходной узел, или любым другим с аналогичными свойствами. Для повышения уровня пожарной безопасности можно поверх теплоизолятора укрепить полосы металла. В готовое отверстие вставляете подготовленный узел прохода. Его можно надеть на трубу и устанавливать вместе с ней. Установив эту конструкцию на место, закрепляете панель проходного узла саморезами (отверстия можно просверлить предварительно).

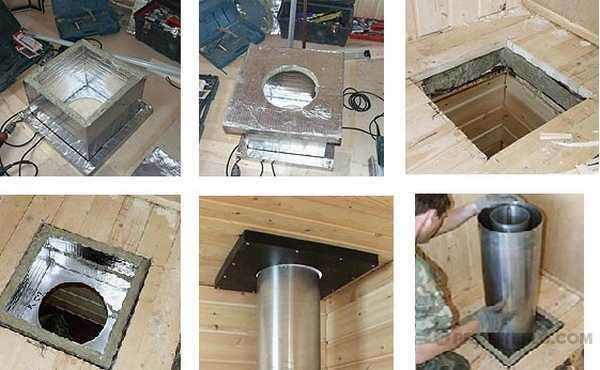

Подготовка и установка потолочной проходки

Проверив вертикальность установки трубы дымохода, приступаете к завершению этого этапа. Оставшиеся в проходном узле пустоты закладывают теплоизоляцией. Можно использовать куски все той же базальтовой ваты или заполнить пустоты керамзитом. Песок использовать, по идее, можно, но не стоит. Он проигрывает по теплоизолирующим свойствам и керамзиту и базальтовой вате, кроме того, рано или поздно окажется внизу, так как щели есть, и через них песчинки будут сыпаться на печь.

Дальнейшие действия зависят от того, куда вы выводили дымоход: на второй этаж или на чердак. Но основная разница в эстетике и наличии отделки. Если выводили трубу дымохода вы на чердак – на этом проход через потолок можно считать завершенным. Если же вывели дымоход на второй этаж или в мансарду – на трубу надеваете защитный металлический экран, который крепится теперь уже к полу все теми же саморезами. После этого приступаете к следующему этапу – выводу через следующий потолок (это если вы на втором этаже) или через кровлю, если на чердаке или в мансарде.

Так выглядит проходка потолка в готовом виде

Проходной узел дымохода через потолок может иметь и такой вид. Это уже готовый для использования вариант, который состоит из двух коробов. Внутренний короб из металла, наружный – из термостойкого материала (в данном случае минерита).

Узел прохода кровли из минерита. Он полностью готов к использованию

Между ними имеется воздушная прослойка, обеспечивающая пожарную безопасность. По словам производителей оставшееся свободным пространство между сэндвич-трубой и коробом разделки, не требует заполнения теплоизолятором. Можно оставить все как есть, а можно, для большей надежности, все-таки добавить термостойкой теплоизоляции. В таком случае, как проход дымохода через деревянное перекрытие, лучше перестраховаться, чем потом тушить пожар.

Так устанавливается минеритовый узел прохода через кровлю. Просто надели на трубу и вставили на подготовленное мето

Проходной узел через потолок может быть и таким (смотрите фото). В этом случае заделка краев отверстия в потолке обязательна (напомним, сначала по краю теплоизоляция, сверху – металл).

Фабричный узел прохода может выглядеть по-разному. В зависимости от формы немного меняется способ установки

Варианты дымохода в мягкой кровле

Мягкая кровля может быть плоской и скатной. Сама труба – металлической, кирпичной, керамической, квадратной или круглой.

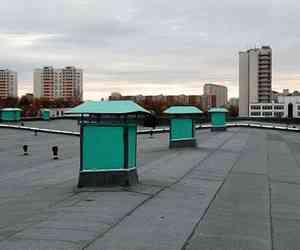

Проход дымохода через мягкую кровлю плоской крыши

В качестве основания — бетонная плита. Выводим прямоугольный дымоход:

1. Снять все слои пирога до бетона на прямоугольном участке с размерами, равными сечению трубы + запас 15 см.
2. Установить по периметру опалубку.
3. Выполнить бортик из бетона высотой 15 см. Дождаться схватывания.
4. Завести кровельное покрытие на стенки.
5. Установить на соединение материала кровли с бортиком металлическую полосу, укрепить дюбелями сквозь покрытие.
6. Установить на бортик отлив с капельником.

Если труба кирпичная, бортик не делают:

1. Заводят материал на стенки.

2. Ставят сверху металлический фартук.

3. Делают в стенке штробу полтора сантиметра глубиной (в кирпиче, не в шве!), заводят в нее край фартука.

4. Заливают герметиком.

Примыкание к дымоходу мягкой кровли на скатной крыше

В этом случае сначала необходимо установить фланец, который примет на себя нагрузку обрешетки, т.к. на этом участке она вырезана. Для изготовления фланца можно использовать трехмиллиметровый лист стали, к которому следует приварить ребра жесткости.

1. Освободить вокруг трубы полосу около четырех сантиметров.

2. Уложить по стенкам прокладку из базальтовой ваты.

3. Для герметизации круглых труб в комплект материала часто бывает включен металлический круглый фланец с резиновой/силиконовой гофрой. Если нет, можно приобрести отдельно. Фланец надевают на трубу, промазывают герметиком и фиксируют саморезами к обрешетке.

Обратите внимание

Фланец подбирается по диаметру дымохода и уклону ската. Есть регулирующиеся модели.

Если труба прямоугольная, используется металлический фартук из четырех частей.

1. Верхнюю планку заводят под покрытие и фиксируют к трубе.

2. Остальные ставят поверх покрытия.

3. Под переднюю планку заводят галстук – широкий металлический лист с бортиками.

4. На кирпичных трубах делают штробы, в которые заводят верхний срез фартука. На остальных фартук ставят на резиновые уплотнители.

5. Швы заливают герметиком.

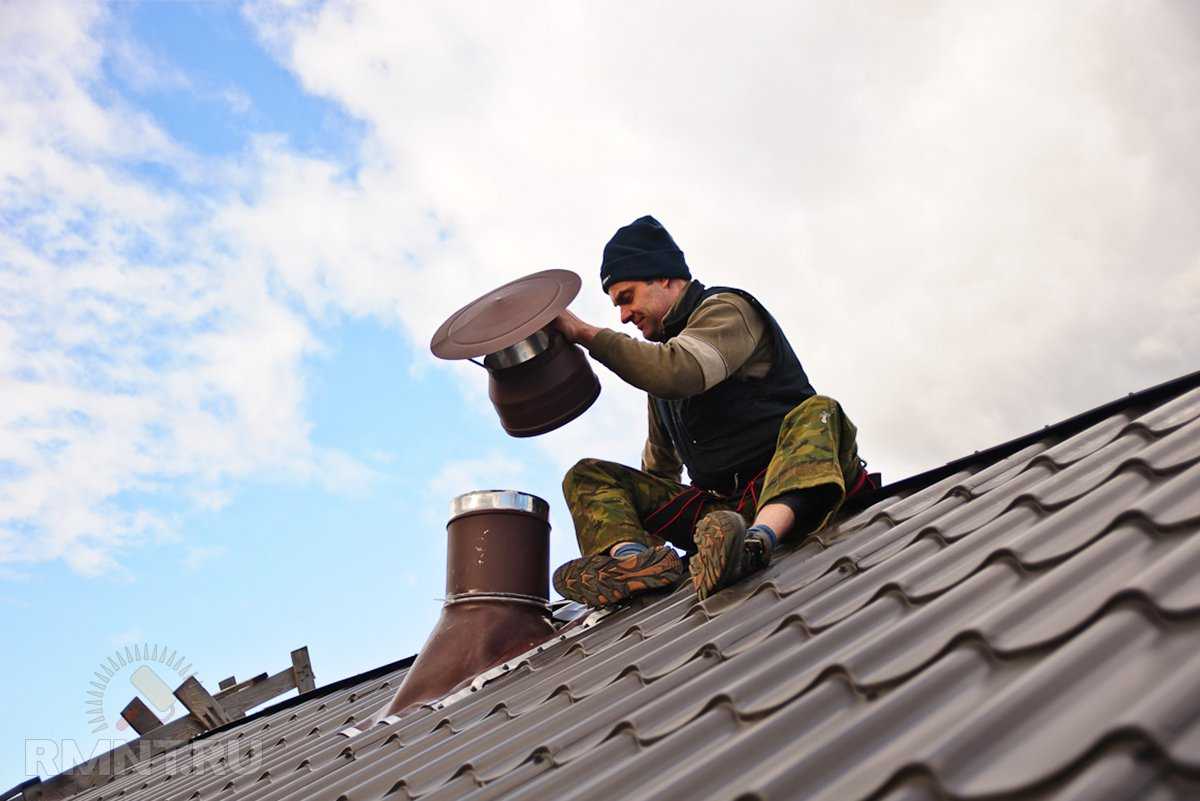

Облицовка и колпаки на трубах

Для облицовки труб часто используют искусственный или натуральный камень. Но это далеко не всегда практично, потому что такая облицовка легко может сорваться с некачественного кирпича, а кирпич хорошего качества и так выглядит вполне приемлемо. Помимо клеевого состава фиксируют усиленную тяжелую облицовку с помощью метизов – закрепляют металлическими скобами с краев или дюбелями напрямую через каменные плиты.

Функцию защиты от осадков и животных на оголовках труб выполняют специальные колпаки. Данная конструкция ухудшает тягу, так что габариты ее должны быть не слишком большими, меньше 15 см расстояние от низа карниза до верха трубы делать не следует. Материалы и форма колпаков бывают самые разные. Также защищают коммуникации от птиц путем размещения в отверстиях защитной решетки или сетки.

Производить отделку дымоходов на крыше нужно с соблюдением всех соответствующих норм. Газы, выходящие из дымоходов, обычно имеют повышенную температуру, если это каминные и печные трубы, дымоотводы работающих на жидком или твердом топливе котлов. У некоторых современных газовых котлов, особенно это относится к конденсационным, бывают настолько охлажденные газы, что они вполне могут считаться абсолютно безопасными с точки зрения возгораний. Но для любых типов дымоходов наличие достаточной тяги обязательно. Зачастую сейчас применяемые дымоходы из нержавейки с термоизоляцией внутри могут выводиться на кровлю без кирпичной кладки путем использования металлического фартука.

Правильный выбор облицовочного материала для трубы должен учитывать кровельное покрытие – у покрытий из металлочерепицы, как и у всех других материалов, имеются свои нюансы. Если до этого вам делать установку труб на крыше, их обвод или зашивку не приходилось, то лучше в данной ситуации воспользоваться услугами профессионалов для достижения оптимального результата строительства.

Проход квадратной трубы через металлочерепицу

1. Проход дымохода через кровлю из металлочерепицы начинается с установки внутреннего фартука. Для этого надо отметить на трубе места контакта планок примыкания (элементы внутреннего фартука), с помощью болгарки пройти канавку, в которую будет вставляться верхний край планок.
2. Произвести монтаж планок примыкания. Они крепятся на кровельные саморезы с шагом не более 25 см. Начинать с нижней стороны трубы, планки устанавливаются внахлест с перекрытием не менее 15 см. Стыки и зазоры (особенно опоясывающая канавка, куда вставлена кромка планок примыкания) заполняются герметиком.
3. Под нижнюю планку устанавливается лист металла — нижний «галстук», обеспечивающий сток воды в желоб или ендову.
4. Оборудуется дополнительная гидроизолирующая оболочка внутренней части узла. Можно обойтись и без нее, если все работы произведены вполне надежно, но в данном случае дополнительная страховка от протечек лишней не будет. Верхний край ее должен перекрывать срез планок примыкания не менее 5 см.
5. После этого приступают к установке металлочерепицы.
6. Поверх готовой кровли место выхода дымохода через металлочерепицу надо опоясать верхним фартуком. Это будет первый слой защиты от дождевой или талой воды. Крепление производится без проходки канавки, поэтому стык трубы и фартука надо загерметизировать.

примыкание к трубе металлочерепицы

ОСТОРОЖНО!

Монтаж фартука производить аккуратно, не допускать деформации металла и растрескивания (отслоения) полимерного слоя. Это поможет избежать коррозии элементов и обеспечит максимальный срок службы.
