Как выбирать токоизмерительные клещи: принцип действия токовых клещей, характеристики и рекомендации по применению

Рейтинг клещей до 1 000 рублей

Не каждый человек способен купить себе надежные клещи на длительный период. Они могут потребоваться внезапно

Чтобы не ошибиться в выборе важно тщательно подходить к анализу оборудования

РЕСАНТА DT 266C

Отличная модель популярного китайского производителя. Изделие справится с несложной проводкой. Для удобства присутствует цифровой дисплей, что упрощает использование модели в разы. Оснащен тремя разъемами, которые защитят оборудования от возможных перегрузок. Главная особенность – есть возможность для замера температуры.

РЕСАНТА DT 266C
Достоинства:

• Способен измерять толщину изоляции;
• Известный бренд;
• Неплохая сборка;
• Удобная эксплуатация.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

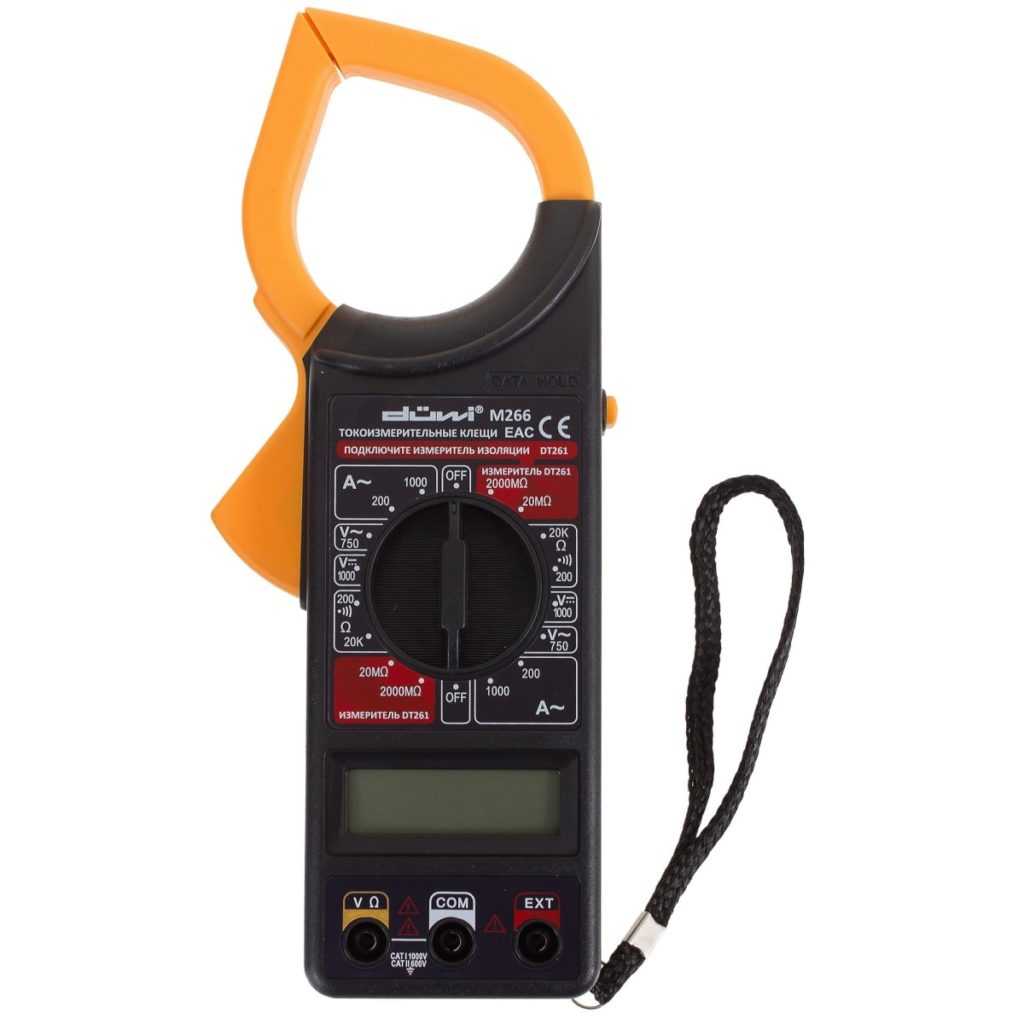

Duwi М266 PROFI

Неплохой бюджетный вариант, который подойдет для нечастой эксплуатации. Пластик не выделяет резких запахов. Сборка выполнена на хорошем уровне. Вся полученная информация выводится на дисплей. Для работы не потребуется знания определенных навыков и знаний. Есть возможность для измерения постоянного тока и сопротивления.

Средняя стоимость – 560 руб.

Duwi М266 PROFI
Достоинства:

• Надежность;
• Небольшая цена;
• Удобный дисплей;
• Подойдет для новичков.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

Энергия 266F

Дешевый прибор китайского производства, подойдет для измерения цепей, где напряжение не превышает 1000 В. Производство осуществляется в Китае. Как утверждает производитель, клещи способны проработать на протяжении 10 лет, при этом процент отклонения минимальны. Используемая батарея – крона на 9 В. Присутствует информативный ЖК-дисплей.

Энергия 266F
Достоинства:

• Неплохой вариант для новичков;
• Хорошая элементная база;
• Удобный дисплей;
• Легкая эксплуатация.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

Клещи MT87

Последний бюджетный вариант, который обладает небольшой погрешностью. Предназначен для эксплуатации в домашних целях, на большее это оборудование не способно. Позволяет проводить различное тестирование, от переменного напряжения и постоянного тока до сопротивления.

Средняя стоимость – 550 рублей.

Клещи MT87
Достоинства:

• Низкая стоимость;
• Удобство;
• Понятная инструкция;
• Небольшая погрешность.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

Лучшие токоизмерительные клещи

1 UNI-T UT210E

Лидер по соотношению цена-качество для клещей постоянного тока для токов до 100А. Используется «народный» чипсет DTM0660 (точнее его разновидность).

У этих клещей отличная эргономика, удобно расположены переключатель режимов и кнопка открытия клещей. Есть белая подсветка, включается секунд на 20, но светит слабо и при искусственном освещении практически незаметна. Есть функция автовыключение через 15 минут бездействия, эту функцию (автовыключения) можно отключить, если включить прибор с зажатой кнопкой SELECT. После выключения и включения, функция будет работать снова.

Зев клещей открывается на 16 мм, пространство закрытых клещей около 18мм. Мультиметр измеряет как постоянные токи, так и переменные, причем особенностью прибора является измерение малых токов бесконтактным методом.

Плюсы:

• высокое качество сборки;
• приличная скорость измерений;
• неплохая защита;
• возможность настройки под свои нужды перепрошивкой;
• функция поиска скрытой проводки;
• функция TRUE RMS и обнуления;
• возможность измерения клещами малых токов;
• обрезиненный корпус.

Минусы:

• 2000 отсчетов «из коробки» (хотя перепрошивка дает как минимум до 6000);
• при выходе за границы предела измерений нет показаний на экране;
• отсутствие измерения температуры;
• отсутствие дополнительного функционала (min/max, range и т.п.);
• слабая подсветка;

2 MUSTOOL MT866

Клещи из того же ценового сегмента, что и UNI-T UT210E. Есть неяркая подсветка дисплея и функция автоотключения питания (30 минут) с возможностью блокировки само-отключения при включении прибора с зажатой кнопкой sel/zero. Существует клон BSIDE ACM91

Плюсы:

• высокая точность;
• информационный дисплей;
• питание от 2 х ААА;
• возможность изменения настроек «под себя» правкой содержимого EEPROM (микросхема 24C02);
• измерение микроампер в проводном режиме;
• наличие отдельной кнопки питания;
• наличие функции поиска скрытой проводки;
• измерение температуры;
• режим проверки напряжения с пониженным входным сопротивлением;
• 6000 отсчетов «из коробки»;
• функция поиска фазы;

Минусы:

• отсутствие проверки диодов «из коробки»;
• невысокое качество сборки;
• нет возможности гибкой настройки из-за измененной структуры EEPROM;
• плохая реализация измерения емкости.

3 MASTECH MS2108S

Более новая версия широко распространённых клещей MS2108A и собрана на более современном чипсете (аналог DTM0660 с соответствующими плюсами). Имеет большое количество отсчетов (6600). Имеется функция TRUE RMS.

Клещи могут изменять как переменный, так и постоянный ток от 0.01 до 600А, есть функция отображения минимума/максимума/среднеквадратичного значения, подсветка экрана и области захвата. Мультиметр — имеет стандартный набор функций.

Плюсы:

• прорезиненный корпус;
• современный чипсет;
• высокая точность;
• подсветка зева;
• высокое качество сборки;
• возможность настройки изменением EEPROM;
• режимы min/max;
• ручной выбор диапазона;
• питание от ААА;

Минусы:

отсутствие измерения температуры;

4 MASTECH MS2108A

Одни из первых клещей постоянного тока, имеют пределы измерений до 40А и 400А. В настоящее время морально устарели, есть смысл вместо них прибрести MS2108S, собранные на более современном чипсете.

Модель 2108S не имеет аналоговой шкалы, что не имеет особого значения, так как в MS2108A эта шкала всё равно работает со скоростью основной, то есть по сути «для галочки»

Мод маркой HYELEC MS2108A выпускается полный функциональный аналог MASTECH MS2108A на том же чипе, с соответствующими плюсами и минусами.

Плюсы:

• высокое качество сборки;
• питание от ААА батареек;
• режим min/max.

Минусы:

• устаревший медленный чипсет FS9922;
• крайне медленный выбор диапазонов, измерение, и даже прозвонка;
• аналоговая шкала работает со скоростью основного дисплея;
• низкая точность на малых токах.

5 MASTECH 2109A

Почти полный аналог MASTECH 2108А с немного измененным функционалом на том же медленном чипе.

Плюсы:

• возможность измерения температуры;
• 6000 отсчетов (т.е. измерение до 60/600А).

Недорогие зажимы

Stanley

Имеют направляющие канавки. Поверхности гладкие. Канавки кругового типа прошли механическую обработку, но присутствуют незначительные люфты. Задняя подвижная часть оснащена упором. Имеются две насечки: с мелким (1 мм) и крупным (2 мм) шагом. Традиционное шарнирное соединение. Рукояти объемные, двухкомпонентные. Присутствует прорезиненная вставка на твердой основе.

Средняя цена – 390 рублей.

переставные клещи Stanley
Достоинства:

• практичность;
• универсальность;
• длина ручки – 19 см.
• доступная цена.

Недостатки:

• хромает качество обработки поверхности;
• присутствие люфта;
• надежность удовлетворительная;
• при чрезмерном нажиме происходит смятие зубьев.

Jonnesway

Переставной зажимный инструмент с максимальным размером зева 34 мм. Внешняя поверхность с гладким полированным покрытием. Внутренняя часть зернистая и шероховатая. Губки с мелкой и крупной насечкой. Круговые направляющие обработаны механическим способом. Соединение качественное, при проведении испытаний люфт не появился. Рукоятки мягкие однокомпонентные, малость скользкие, но удобные в использовании. Не боятся попадания агрессивных составов.

Товар можно приобрести за 330 рублей.

переставные клещи Jonnesway
Достоинства:

• ровные грани и края;
• качественная геометрия;
• комфортность;
• универсальность;
• люфт не появляется;
• легко моются;
• не боятся агрессивных сред;
• долговечность;
• качественность используемых материалов;
• незначительная стоимость.

Недостатки:

• невысокий показатель твердости;
• в процессе эксплуатации может произойти замятие зубьев.

Hans

Производитель отвечает за качество изготавливаемой продукции. Перемещение осуществляется легко и четко. Покрытие темное, бока отполированы. Круговые направляющие смотрятся эффектно, присутствуют незначительные скосы на контактных гранях, чтобы сделать зацеп более надежным. Испытания показали, что шарнирное соединение не разбалтывается. Металлические ручки оснащены прорезиненными вставками.

Цена товара – 294 рублей.

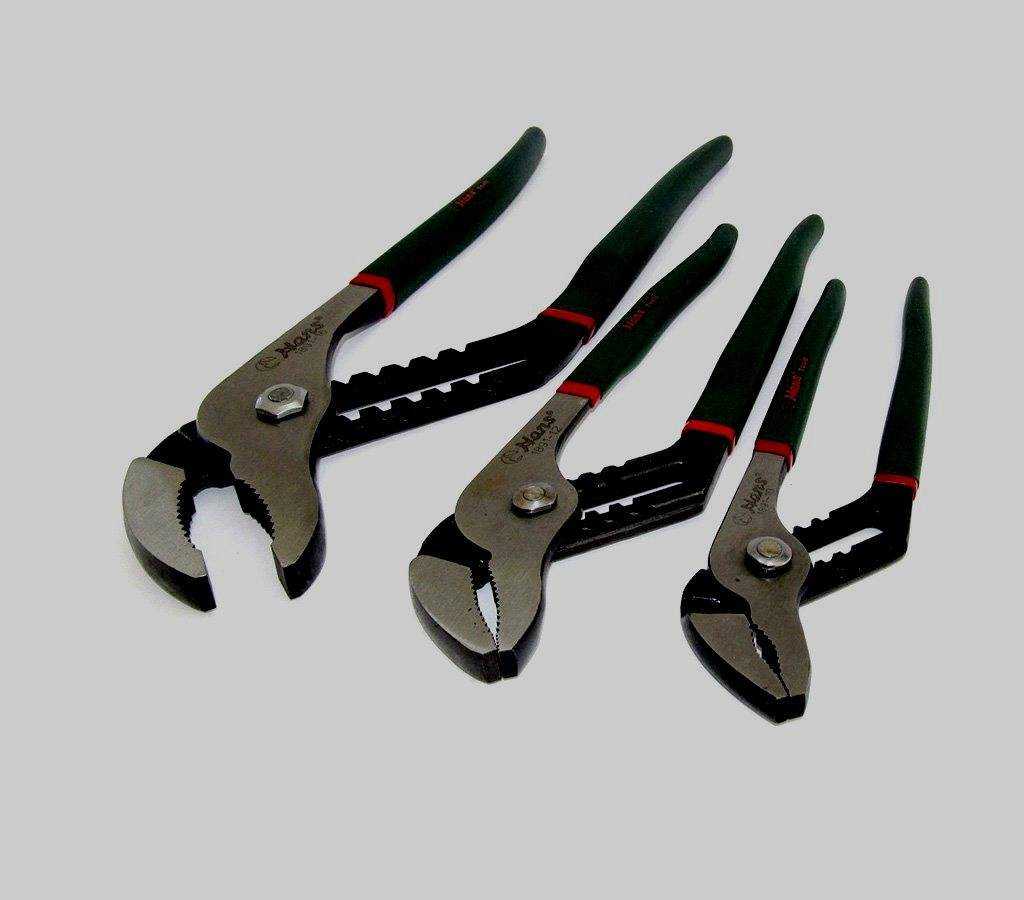

переставные клещи Hans
Достоинства:

• удобные;
• практичные;
• универсальные;
• комфортные;
• недорогие.

Недостатки:

• скользят даже в сухих ладонях;
• показатель твердости низкий;
• считается изделием с частичной работоспособностью.

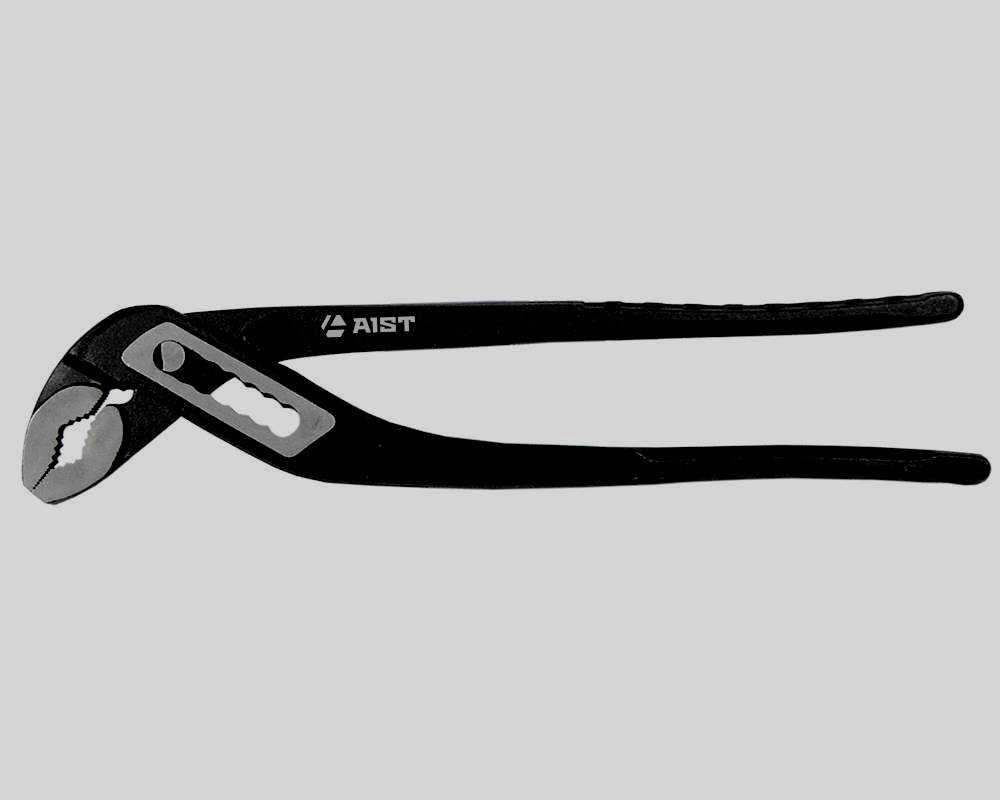

Аист

Инструмент с направляющими канавками, размером зева – 45 мм, ручкой 19,5 мм. Боковины шлифованные, покрытие стабильное, однородное. Сделаны два вида насечек: крупные и мелкие. Соединение выглядит качественно на первый взгляд, однако, при проведении испытаний появляется существенный люфт. Стоит самостоятельно провести затяжку, и дефект устраняется. При изготовлении ключа используется хромованадиевая сталь. Рукояти двухкомпонентные. Пластиковое основание имеет мягкую прорезиненную вставку. Выявлено некачественное соединение рукоятки с металлом: стекловидный клей не выдерживает ручки, поэтому при значительном усилии устройство ломается.

Средняя стоимость – 238 рублей.

переставные клещи Аист
Достоинства:

• удобный;
• практичный;
• универсальный;
• недорогой.

Недостатки:

• прочность незначительная;
• недолговечный;
• может произойти смятие упоров и зубьев.

Арсенал

Относится к категории качественных и надежных конструкций. Внешняя поверхность шарнира – гладкая, внутренняя – зернистая. Покрытие не совсем качественное, так как при незначительном использовании образовываются потертости. Круговые направляющие спрофилированы правильно. Присутствуют незначительные геометрические расхождения, в связи с чем устройство может заедать. Губки с одной насечкой с шагом 2,5 мм. Впадина не предусмотрена.

переставные клещи Арсенал
Достоинства:

• соотношение цена/качество;
• практичность;
• удобство в эксплуатации;
• надежное соединение;
• идеальная твердость за низкую цену;
• нормальная работоспособность.

Недостатки:

• иногда заедает;
• прочности недостаточно;
• срок службы незначительный.

Назначение и виды токоизмерительных клещей

Токовые клещи — это, пожалуй, единственный инструмент, который позволяет измерять ток в цепи, не нарушая ее. Они различаются по конструкции, функциональности, максимальному измеряемому напряжению и типу измеряемого тока (постоянный или переменный). Итак, какими могут быть наши клещи и как они работают?

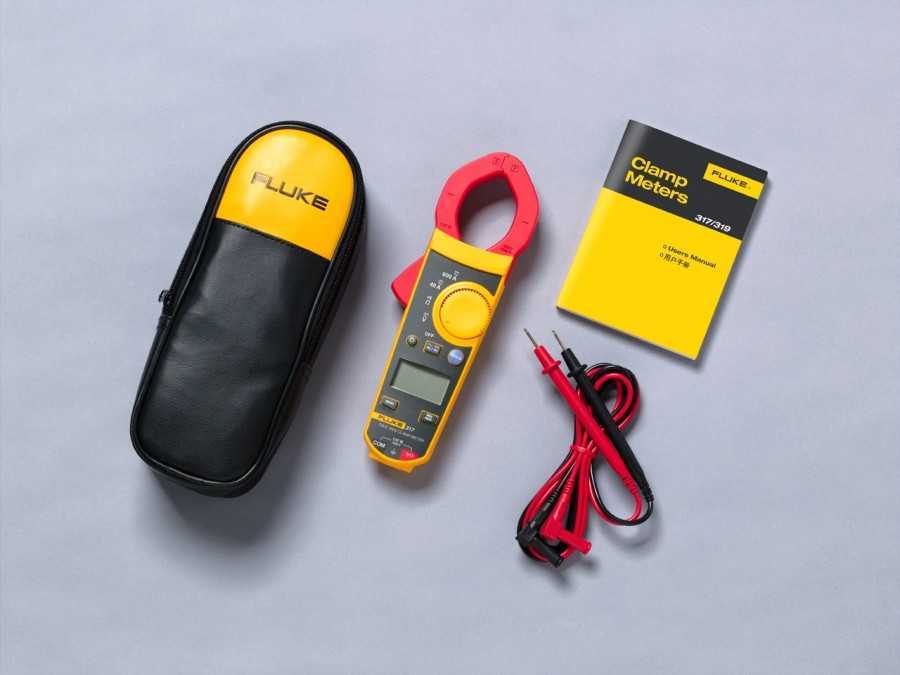

Токоизмерительные клещи для одной руки

Начнем, пожалуй, с известных многим одноручных клещей — по сути, это мультиметр (чаще всего) с дополнительным датчиком тока. Использовать такие клеммы достаточно просто — для этого достаточно перевести переключатель в режим амперметра, развернуть клеммы и соединить их, заключив проводник внутри кольца. Сила тока в этом проводнике будет отображаться на цифровом индикаторе.

Для измерения силы тока в труднодоступных местах на некоторых моделях предусмотрена кнопка для фиксации результата.

Такие одноручные плоскогубцы рассчитаны на относительно низкое напряжение (до 1000 В) и благодаря своей компактности и простоте использования больше подходят для использования в домашних условиях.

Помимо одноручных, выпускаются также двуручные, рассчитанные на работу с напряжением от 2000 до 10000 В.

Двуручные клещи

Работать одной рукой такими щипцами уже не получится. Столь неудобный дизайн придуман неспроста. Дело в том, что из соображений безопасности приборы для измерения тока, предназначенные для измерений выше 1 кВ, должны иметь длину изолятора не менее 38 см и выдерживать не менее 13 см. К счастью, такие напряжения практически не встречаются в повседневной жизни, поэтому для работы с несколькими-двумя руками потребуются галочки.

Как уже упоминалось, помимо максимального измеряемого напряжения измерительные клещи различаются еще и по типу измеряемого тока. В чем разница между ними и как узнать, на какой тип тока рассчитано то или иное устройство? На самом деле это несложно — судя по маркировке на корпусе (сейчас мы имеем в виду плоскогубцы высокого или хотя бы среднего качества, а не собранные в подвале на коленях). Затем на корпусе клещей, предназначенных для измерения переменного тока, будет нанесена маркировка AC, для постоянного — DC (чаще — ACDC). Отличия в принципе работы. Токовые клещи переменного тока работают по принципу одновиткового трансформатора.

Токоизмерительные клещи переменного тока работают как однооборотный трансформатор

В общем, конструкция токоизмерительных клещей для переменного тока проста. Они состоят из регулируемого магнитопровода с намотанной на него вторичной обмотки, подключенного к амперметру. Измеряемый проводник играет роль первичной обмотки, протекающий по которой ток создает переменное магнитное поле, которое передается через магнитопровод вторичной обмотки и возбуждает в ней электромагнитную индукцию. Результирующий электрический ток точно измеряется амперметром. Эта диаграмма объясняет, как работают токоизмерительные клещи для переменного тока, но как работают токоизмерительные клещи для постоянного тока? Ведь, как известно, трансформатор может работать только в цепях переменного тока. Теперь у нас будет ответ и на этот вопрос.

Для измерения постоянного тока используются разные принципы. Хорошо известно, что проводник, по которому протекает электрический ток, создает вокруг себя магнитное поле, и чем больше ток, тем мощнее это поле. Итак, измеряя это поле, вы можете получить представление о силе и даже о направлении тока. Наличие и напряженность магнитного поля определяет специальный датчик (датчик Холла). Зажимы, оснащенные датчиком Холла, в отличие от зажимов с трансформатором, могут измерять как постоянный, так и переменный ток, и стоят немного дороже. Поэтому, если вам нужно выбрать, какие из них лучше покупать, мы рекомендуем их. Помимо своих прямых функций (измерение силы тока без разрыва цепи), многие современные терминалы представляют собой настоящий тестер (мультиметр), позволяющий измерять напряжение, сопротивление, а также участки контура цепи и проверять производительность некоторых радиоэлементов.

Но не стоит забывать и об аналоговых терминалах (стрелка), которые, несмотря на все преимущества и удобства своих цифровых аналогов, до сих пор используются вместе с ними. Это связано с их более низкой стоимостью и возможностью работы без источника питания.

Теперь, зная, что такое токоизмерительные клещи, можно сразу перейти к обзору. В сегодняшней оценке будет 10 тиков от разных производителей, разных ценовых категорий, но они обязательно будут иметь высокие оценки пользователей. Клещи будут размещены в порядке возрастания качества.

Преимущества и недостатки

Токоизмерительные клещи сразу же завоевали рынок электротехнических приспособлений, измерителей и средств, ведь очевидны их следующие плюсы.

• Предельно простое использование в электротехническом деле. Даже руководствуясь интуицией и элементарными школьными знаниями из курса физики, использующий эти клещи в первый раз в жизни человек понимает, что успешно справится с работой, если не нарушит правила электробезопасности.
• Небольшие габариты.
• Высокая точность замеров.
• Работают в электроцепях и установках с высоким напряжением в киловольты, и в маломощных линиях с током в микроамперы, одинаково хорошо.
• На основе токоизмерительных клещей возможно построение измеряющего устройства с произвольной эргономикой и дизайном, с разнообразными функциями и возможностями.
• Их просто применять в сочетании с другими электрозамерителями. Например, токовые клещи и мультиметр – популярнейший комплект: сам мультиметр может замерять не только силу тока, величины напряжения и сопротивления, но и температуру. Например, при перегреве в электроустановке мультиметр приближенно покажет, насколько высока нагрузка, отчего любому электрику до предела просто сопоставить замеряемый клещами ток, температуру внутри щита с электроустановкой в месте замера и предел по мощности, заявленный в документации, в уравнение, и принять меры по снижению токовой нагрузки на нужную величину.

Электроизмерительные клещи не остались и без недостатков.

• Они чувствительны к изменениям электромагнитного поля. Здесь отслеживается небольшая взаимосвязь между позицией провода в первичной обмотке или в кольце и получаемых замерах. Клещи располагаются под углом в 90 градусов к плоскости, через которую проходит провод, на котором замеряют ток.
• Замеры лучше проводить на обособленных участках проводов и жил – в местах, где нет соседних, генерирующих наведённые токи в окружающем пространстве.
• Открытость и простота схемы подключения тококлещей даёт возможность заработать на их производстве не только технически грамотным людям, но и всевозможным аферистам.

Разновидности

Несколько классификаций инструмента вызвано обилием параметров для сравнения. Поскольку токоизмерительными клещами пользуются для работы в мощных цепях с высоким напряжением, то основное подразделение основано на требованиях техники безопасности.

Деление таково:

Одноручные электроизмерительные клещи, предназначенные для работы в цепях с рабочим напряжением до 1000 В. Инструмент снабжен клавишей, предназначенной для раздвигания частей магнитопровода трансформатора тока. Прибор предназначен для управления одной рукой, имеет малые вес и габариты. Класс защиты устройства соответствует рабочему напряжению до 1000 В;

Двуручные электроизмерительные клещи. Данный инструмент обеспечивает работу в цепях переменного и постоянного напряжения величиной от 2000 В до 10 кВ. Имеет большие габариты за счет мощной изоляции и предназначен для работы двумя руками, поскольку рукоятки управления магнитопроводом имеют большую длину.

Обе разновидности могут иметь различную систему индикации измеряемого параметра:

• Аналоговые (стрелочные) измерительные клещи. Наиболее старая разновидность, не утратившая актуальность и в настоящее время, благодаря целому ряду преимуществ: малая инерционность стрелочного указателя, позволяющая контролировать и измерять короткие всплески тока, отсутствие дополнительного питания для внутренней схемы. Недостатки тоже есть, и они существенные: чувствительность к тряске и ударам, необходимость соотносить показания стрелочного индикатора и масштабного коэффициента переключателя пределов измерения;
• Цифровые электроизмерительные клещи. Основное преимущество – индикатор высвечивает реальное значение измеряемого параметра, избавляя пользователя от необходимости преобразования величин. Переключатель пределов измерения лишь корректирует показания индикатора для большего удобства считывания. Самый большой недостаток цифровых индикаторов – зависимость от источника питания, поскольку содержат внутри сложную электронную схему на цифровом микроконтроллере. Задержка времени установления показаний не позволяет измерять параметры коротких импульсов. Недорогие модели характеризуются слабой защищенностью от электромагнитных полей, что приводит к погрешностям измерения.

Работа в электрических цепях не ограничивается лишь измерением тока, важны и остальные электрические параметры сети, в связи с чем возник целый класс комбинированного инструмента на базе токовых клещей:

Фазометры. Служат для определения фазировки проводов в многофазных цепях; Ваттметры. Приборы, измеряющие потребляемую мощность; Вольтметры. Приборы для измерения значений напряжения на элементах цепи; Мегаомметры

Приборы для контроля сопротивления изоляции, что особенно важно в цепях высокого напряжения. Наличие комбинированного инструмента не снижает его надежности, поскольку единым остается только устройство индикации, а для измерения дополнительных параметров служат дополнительные вводные клеммы и схемотехнические элементы

С другой стороны, клещи мультиметр существенно улучшают удобство пользования и убирают необходимость иметь при себе набор различных измерительных приборов

Наличие комбинированного инструмента не снижает его надежности, поскольку единым остается только устройство индикации, а для измерения дополнительных параметров служат дополнительные вводные клеммы и схемотехнические элементы. С другой стороны, клещи мультиметр существенно улучшают удобство пользования и убирают необходимость иметь при себе набор различных измерительных приборов.

Функции

Этот многофункциональный прибор выполняет несколько функций:

1. Измерение фактической нагрузки в сети. Для этого клещами захватывается одна жила и прибор автоматически подсчитывает текущую нагрузку.
2. Проверка мощности отдельных токоприемников. Если вы не уверены в том, что мощность того или иного прибора соответствует данным в его паспорте или просто не знаете ее, то с помощью клещей реально можно выяснить фактическое потребление электроэнергии.
3. Проверка точности средств учета электроэнергии. Допустимая погрешность бытового счетчика электроэнергии составляет 2%, а клещей – в 4 раза меньше. Существуют токоизмерительные клещи с точностью 0,1%. Функционал клещей позволяет измерять количество затраченных Ватт за определенное время. Сопоставив эти данные с данными счетчика вы сможете увидеть реальную картину подсчета электроэнергии.

Практически все токоизмерительные клещи снабжены функциями цифрового мультиметра и имеют в своей конструкции места для подсоединения щупов.

Правила безопасности

Прибор для измерения тока достаточно прост в работе. Однако следует обязательно обеспечить безопасное использование амперклещей. В частности техникой безопасности запрещено:

• перегружать прибор, производя замеры в диапазоне, выходящем за допустимые пределы;
• перемещать переключатель, если проводник зажат магнитопроводом;
• замерять сопротивление при наличии потенциала напряжения;
• касаться разъемов в процессе работы.

• Индикатор напряжения — какими бывают тестеры и как их использовать правильно? Инструкция по эксплуатации и 110 фото разных моделей

• Фазометр — принцип работы, устройство, подключение, уход и ремонт прибора
• Детектор проводки: обзор моделей, самодельные устройства и инструкция по их применению

Разновидности токовых клещей, их достоинства и недостатки

Токовые клещи со стрелочной индикацией

Данный тип приборов один из первых, в котором стали использовать трансформаторные системы измерения переменного тока с изменяемым количеством витков на вторичной цепи.

Достоинства: прибор обладает минимальной стоимостью, в рабочем диапазоне частот с высокой точностью измеряет действующую величину тока.

Недостатки: может работать только в узком диапазоне частот.

Использование стрелочной индикации делает его чувствительным к ударам и снижает точность измерения.

Токовые клещи с цифровой индикацией

Большинство современных приборов выпускаются с микроконтроллерной системой обработки сигналов, это позволяет упростить считывания показаний прибора, использовать автоматическую калибровку диапазона измерения, организовать запись измеренной величины тока в память прибора.

Достоинства: прост в обращении.

Недостатки: низкая точность измерения тока, отличающегося по форме от синусоиды.

Токовые клещи для подключения к мультиметрам и осциллографам

Данная разновидность измерительных приборов используется для расширения возможностей уже имеющихся приборов (мультиметров, осциллографов и т. д.). Основной их особенностью является отсутствие на корпусе прибора индикации измеряемого сигнала.

Достоинства: высокоточное измерение параметров.

Недостатки: для работы необходим дополнительный прибор для индикации.

Высоковольтные токоизмерительные клещи

Для работы с высоковольтными цепями с напряжением свыше 1000 В используются специальные приборы с улучшенной электрической изоляцией, гарантирующей безопасность работника во время осуществления измерений. Такие приборы позволяют контролировать ток на различных трансформаторных подстанциях и распределительных узлах.

Достоинства: возможность работы с высоковольтным оборудованием.

Недостатки: возможность измерения только переменного тока в узком диапазоне частот.
