Работа с изолированными наконечниками и клеммами. ншви, нки, нви, ншпи, рпи

Соединение провода и наконечника пайкой

Надежно зафиксировать провод в наконечнике без механических воздействий можно при помощи пайки. Такое соединение не является обжатием, но и не требует применения специального инструмента. Для работы потребуются флюс, припой, источник тепла (газовая горелка или строительный фен) и минимальные навыки пайки. Для нагрева в домашних условиях можно использовать газовую плиту.

https://www.youtube.com/watch?v=ppG3lP3UZrQ

Перед соединением зачищают гильзу с внутренней стороны и провод с запасом в 3-5 мм. Поверхность кабеля лудят (покрывают тонким слоем припоя), а внутреннюю полость наконечника заполняют примерно на треть. Удерживая последний плоскогубцами или зафиксировав в тисках, его нагревают до плавления олова и вставляют луженый проводник. Если между гильзой и проводом остается зазор, необходимо добавить еще припой, после остывания намотать несколько слоев изоленты.

Варианты опрессовки втулок

Можно использовать провода с другими поперечными сечениями наконечников. Не всегда есть все типы клемм для втулок под рукой. Например, чтобы зажать один провод 1,5 мм², можно использовать наконечник 2 х 0,75. Конечно это не профессионально, потому что изоляция наконечника не подходит идеально, но в большинстве случаев он отлично выполняет свою задачу.

Когда необходимо зажимать, например, три провода, стоит использовать один терминал с соответствующим большим поперечным сечением. Одиночный наконечник имеет круглую форму изоляции, которая будет лучше для трех проводников, чем квадратная изоляция. Например хотим соединить три провода с поперечными сечениями: 2,5 мм2 — 2 шт. и 1,5 мм2 — 1 шт. Стоит попробовать использовать один терминал для проводов 6 мм2. Должно отлично подойти.

Наконечники для проводов под опрессовку

Для каждого обывателя ярким примером неправильного подключения проводов является лестничный распределительный щит, у многих владельцев квартир провода в щитке оплавлены, есть скрутки.

Наконечники для проводов под опрессовку могут избавить граждан от возможности нагрева и возгорания электрической проводки как следствие некачественного контакта проводов, отсутствие наконечников кабеля.

Когда между подключаемым кабелем или проводом и устройством подключения хороший контакт, минимизируется сопротивление перехода, и при увеличении токовой нагрузки на контактную группу они могут нагреваться в случае плохого контакта.

Гильзы и наконечники имеют назначение снять или минимизировать переходное сопротивление, иными словами, исключить некачественный контакт, под болт или винт.

Качественный контакт в соединении, переходное сопротивление:

Для проведения опрессовки (обжим для наконечников) проводов и кабелей применяются специальные изделия — наконечники и гильзы. Наконечники могут быть для многожильных проводов и одножильного провода, они подразделяются по назначению и виду провода, для которого применяются (медный или алюминиевый).

• Для опрессовки медных жил кабеля используются наконечники, изготовленные из цельнотянутой медной трубки, которая с одной стороны сплющена и имеет отверстие под винтовое соединение. Этот вид наконечников бывает:
• с разными диаметрами под провод и крепежное отверстие, не имеющий защитного покрытия;
• под опрессовку электролитический луженный с разными отверстиями под крепления.

1. Маркировка этого вида наконечников следующая:
2. без покрытия, ТМ – Х – У, где Х — это сечение провода, У — это размер отверстия под крепление;
3. с покрытием, ТМЛ – Х – У.

Существует еще вид наконечников с контрольным окошком, это луженные медные изделия для оконцовки жил кабеля и проводов. Особенность этого вида — возможность исполнителя оконцевания контролировать правильность опрессовки через контрольное окно.

Маркируется этот вид изделий как ТМЛ(о), примечательно то, что их можно устанавливать на концы кабелей при помощи припоя и пайки, что почти полностью снимает величину переходного сопротивления.

Довольно часто в электротехнике встречается соединение алюминиевого провода с медным кабелем, в этом случае рекомендуется применять алюмомедные наконечники для качественного соединения алюминиевого провода и медной шины щита.

С уменьшением габаритных размеров приборов и устройств популярными наконечниками для оконцовки стали штифтовые изделия. Они применяются в электрооборудовании и автоматических выключателях в устройствах защиты. С уменьшением зажимных креплений штифт — наиболее оптимальное решение для хорошего контакта. Маркируется этот вид как НШП.

Соединение провода и наконечника пайкой

Надежно зафиксировать провод в наконечнике без механических воздействий можно при помощи пайки. Такое соединение не является обжатием, но и не требует применения специального инструмента. Для работы потребуются флюс, припой, источник тепла (газовая горелка или строительный фен) и минимальные навыки пайки. Для нагрева в домашних условиях можно использовать газовую плиту.

Перед соединением зачищают гильзу с внутренней стороны и провод с запасом в 3-5 мм. Поверхность кабеля лудят (покрывают тонким слоем припоя), а внутреннюю полость наконечника заполняют примерно на треть. Удерживая последний плоскогубцами или зафиксировав в тисках, его нагревают до плавления олова и вставляют луженый проводник. Если между гильзой и проводом остается зазор, необходимо добавить еще припой, после остывания намотать несколько слоев изоленты.

Проверка обжатия интернет кабеля

Чтобы проверить, правильно ли был обжат провод, нужно использовать специальный кабельный тестер. Его используют уже после проведения всей операции. Если инструмент обнаружит проблемы, то загорятся красные светодиоды. При правильном соединении лампочка загорится зеленым.

Тестер поможет выявить неисправность

Проверить кабель на работопригодность можно и по-другому: подключив его к роутеру (Билайн, Ростелеком или иных производителей) и компьютеру. Если интернет-соединение появится, то проблем с оборудованием нет. В противном случае придётся разбирать коннектор и проводить операцию заново.

Область применения

Пресс клещи имеют широкий диапазон применения в сфере радио,- и электротехники. Используют кримпер для обжима:

• тонкостенных наконечников многожильных проводов;
• толстостенных коннекторов многожильных проводов;
• гильз кабеля большого сечения;
• гильз последовательного соединения проводов;
• разъёмов RJ-45 компьютерных кабелей.

Обжим тонкостенных наконечников многожильных проводов

Тонкостенные коннекторы подразделяются на три вида:

1. НШВИ;
2. Ножны;
3. Кольцевые.

НШВИ

Штыревые наконечники необходимы для надёжной фиксации проводов в гнёздах радиотехнического оборудования. Наконечники сделаны из тонкого металла для того, чтобы плотно охватывать многожильные кабели малого сечения в диапазоне от 0,5 до 3,5 мм2. Арматуру обозначают маркировкой НШВИ.

Важно! Обжимники с маркировкой размеров проёмов 0,5-3,5 мм2 надёжно и прочно обжимают наконечники НШВИ, которые часто применяются при сборке различных радиотехнических устройств. НШВИ. НШВИ

НШВИ

Ножны

К тонкостенным наконечникам для многожильных проводов относятся коннекторы-ножны. Они применяются для последовательного сочленения проводов в устройствах с высокотемпературными условиями там, где пайка может потерять свои свойства. Это утюги, электрочайники, микроволновые печи и различные нагревательные приборы.

Для обжима клемм типа ножны применяют кримперы со специальными матрицами. Клемма имеет две пары скоб. Одна из них зажимает оголённый пучок проводов, Вторые скобы охватывают участок изолированного проводника. Клеммы различают на «папу» и «маму». Соединение происходит вхождением пластинки одного наконечника в трубчатые зажимы второй клеммы.

Клеммы-ножны

Кольцевые

Клемма имеет конфигурацию кольца для винтового крепежа. Для их опрессовки применяют обжимники с матрицами под сечение проводов от 0,25 до 16,8 мм2. Кольцевые хвостовики используют для крепления проводов в различных токораспределительных коробках и щитах.

Кольцевые тонкостенные наконечники

Обжим толстостенных коннекторов многожильных проводов

Массивные наконечники используют для обжима многожильных проводов и кабелей с предельным сечением 16 мм2. Обжимные клещи типа ПК-16У предназначены для таких работ. Кримпер развивает мощное усилие на губках матриц. Поэтому пресс клещи применяют только для многожильных проводов. Одиночную жилу инструмент может легко перекусить.

Клещи ПК-16У

Обратите внимание! Литера «У» в маркировке обжимного инструмента означает, что инструмент оснащён усиленным храповым механизмом

Опрессовка гильз кабелей большого сечения

Для опрессовки гильз кабелей большого сечения применяют ручной гидравлический пресс. Это пресс клещи, которые развивают мощное усилие, благодаря вмонтированному гидравлическому механизму.

Гидравлический пресс

Усиленный кримпер особенно нужен при прокладке и коммутации силовых кабелей в энергощитах, как промышленных объектов, так и в зданиях различного назначения.

Последовательное обжатие гильз проводов

Последовательное соединение проводов производится при наращивании длины электрической цепи. Особенно это востребовано при соединении жил разных металлов. При сочленении алюминиевой жилы и медного провода используют сквозную обжимную втулку. Гильза обеспечивает не тесный контакт разноимённых металлов, чем исключает разрушительное взаимовоздействие атомных решёток разных проводников.

Обжим производят в следующем порядке:

• провода освобождают от изоляции на расстоянии, равном половине длины гильзы;
• жилы заводят во втулку с обеих сторон;
• обжим делают кримпером с обеих сторон гильзы.

Обжим разъёмов RJ-45 компьютерных кабелей

Полимерные разъёмы RJ-45 обеспечивают быстрое подключение кабелей к компьютерам или подсоединение к ним дополнительного оборудования. Кабелем в этом случае является витая пара, где изолированные жилы переплетены друг с другом.

Клещи для обжима сетевых кабелей

Для витой пары используют кримперы со специальными матрицами. Обжим осуществляют в несколько этапов:

• провод очищают от внешней оболочки на длину, равную глубине пластикового разъёма;
• витую пару разделяют на отдельные проводки и группируют по цветам в определённом положении (см. ниже дополнительную информацию);
• проводки заводят в специальный проём клещей и зачищают кончики жил от изоляции;
• кримпером охватывают пластиковый разъём;
• в корпус RJ-45 вставляют группу жил до упора;
• сжимая клещами пластик, провода запрессовывают в разъём.

Полимерный наконечник RJ-45

Провода сетевого кабеля группируют слева направо перед входом в разъём:

• бело-оранжевый;
• оранжевый;
• зелёно-белый;
• синий;
• сине-белый;
• зелёный;
• бело-коричневый;
• коричневый.

Гидравлические пресс-клещи для обжима наконечников проводов

В ходе выполнения электромонтажных работ активно применяются гидравлические механизмы. Основными составляющими таких прессов-клещей являются:

• ручки;
• ось;
• головка;
• матрица.

У гидравлических клещей для обжима наконечников проводов головка может быть закрытой и открытой. При закрытом варианте сначала открывается стопор, вытягивается матрица, закладывается провод с гильзой, закрывается, и только после этого производится обжим. В конструкции с открытой головкой не нужно осуществлять подготовительные действия, поэтому опрессовка проходит значительно быстрее.

Каждая модель гидроклещей рассчитана на определенный размерный диапазон сечения проводов. Максимальный показатель составляет 400 мм. В быту такие жилы не применяются, а вот с наконечником для проводов под обжим 6 мм гидроклещами работать удобно. Однако существует опасность пережима.

Пресс гидравлический ручной для опрессовки кабельных наконечников может иметь закрытую и открытую головку

Чтобы отчетливее представить последствия пережимания гидропресса, стоит разобраться в механизме его действия.

Вследствие качания ручки плунжер (поршень насоса) производит поступательно-возвратные движения, создается определенное давление, под действием которого в цилиндр поступает масло. Масло двигает цилиндр, тот, в свою очередь, создает давление в матрице, и она с необходимой силой воздействует на гильзу.

Инструмент для обжима наконечников проводов интернета

Стабильная работа любой кабельной системы складывается из нескольких показателей. Прежде всего, это качество материала самого кабеля. Далее следует профессиональный уровень специалистов, которые осуществляют монтаж. Имеет значение техническое состояние оборудования. Совершенно необоснованно в числе последних называется качество соединений.

Многие модели клещей для обжима интернет-кабелей оснащены специальными кусачками

Именно контакты довольно часто являются причиной нестабильных или слабых сигналов. Избежать в работе кабельной системы проблем, связанных с непрофессионально выполненными соединениями, можно только при использовании специального инструмента – пресс-клещей для обжима, которые называются «кримпер».

Выполнение любого кабельного соединения всегда начинается со снятия изоляции с концов проводов. Для этих целей также существует отдельный вид инструмента, именуемый «стриппер». С его помощью удаляется верхний слой, опасность повреждения жилы отсутствует. Как вариант, можно приобрести кримпер, у которого есть элементы, позволяющие производить зачистку. Это отверстие, с одной стороны имеющее лезвие. Вставив провод и прокрутив его один раз, можно получить желаемый результат.

Кримперы для обжима наконечников и зачистки проводов активно используются специалистами при монтаже структурированных кабельных систем.

Необходимые инструменты

Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:

• пресс клещи для опрессовки наконечников ПК2 и ПК2М применяются для оконцевания жил с сечением до 10 кв. мм;
• инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
• гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
• в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
• гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.

Разновидности инструментов

Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.

Как обжать провод без инструментов можно посмотреть в данном видеролике:

Виды пресс-клещей

Ручной обжимник используется для опрессовки неизолированных наконечников кабеля, контактных разъемов, клемм и контактных гильз разного размера. Если у ручного обжимника есть специальные лезвия (обычно они располагаются в месте крепления ручек), то этот инструмент можно применять еще и для разрезания кабелей и проводов.

Электропассатижи – это многофункциональный инструмент для профессионального использования. Им можно выполнить практически любые работы с проводами. В основном электропассатижи применяется для резки и снятия изоляции с проводов, но также ими можно обжимать неизолированные и изолированные наконечники кабелей.

Кримпер – это инструмент для обжима наконечников проводов, для обжима витой пары, коннекторов. Он имеет две длинные рукоятки (подвижной может быть одна или обе) и массивную рабочую часть в виде металлических губок, в которых предусмотрены отверстия для кабелей.

При сведении рукоятей смыкаются губки, и методом силового вдавливания осуществляется обжим кабельного соединителя. У некоторых моделей на рабочей части есть лезвие, что упрощает работы – для отрезания кабеля не требуется дополнительного инструмента.

Как выбрать пресс-клещи

Выбор инструмента для обжима определяется сечением провода. Чем он больше, тем мощнее должно быть приспособление. Усилий человека недостаточно для создания плотного и равномерного прижима, даже в случае использования бытовых наконечников.

Опрессовка наконечников кабеля выполняется одним из нижеперечисленных инструментов:

• Пресс-клещи марок ПК2 или ПК2М – для ручного использования, подходят для проводов, сечением до 10 кв.мм.
• Гидравлические клещи – предназначены для оконцевания кабеля до 10 кв.мм.
• Пресс-клещи для опрессовки наконечников, марок ПК1 или ПК1М – аналогичны первому инструменту, но усилены длинными рукоятками, за счет этого способны обжать провод до 50 кв.мм.

Более мощные устройства, такие как ручной и гидравлический пресс, используют на производстве. С их помощью можно опрессовать провода, сечением до 30 кв.мм.

Ручные пресс-клещи для домашнего использования

Обжим провода наконечниками с помощью кернера

Когда под рукой нет специальных обжимных клещей, для выполнения разовой работы приобретать дорогое оборудование нецелесообразно. Домашние мастера для фиксации проводника в концевом колпачке применяют несколько приемов. Однако деформация металла молотком либо плоскогубцами, сдавливание в тисках или даже на гидравлическом прессе не обеспечивают надежного обжима. Выполненное таким методом соединение при работе может греться и отгорать.

Фиксация провода в гильзе наконечника в домашних условиях возможна кернером. При таком закреплении достигают плотный контакт между концевым колпачком и кабелем. Для выполнения работы потребуется минимальное количество инструмента: кернер, молоток и тиски. Форма и размер наконечника не имеют значение. Если среди домашнего инструмента отсутствует кернер, то его можно заменить толстым гвоздем, дюбелем или обломком сверла. Контакт в таком соединении обеспечивают лунки или керны, вдавленные в тело проводника.

Порядок выполнения работы:

1. Очистить край провода от изоляции.
2. Полностью вставить проводник в наконечник.
3. Разместить конструкцию на жесткой, ровной поверхности (тиски, наковальня, кувалда).
4. Кернером равномерно сделать углубления на гильзе. При этом происходит ее сплющивание.
5. Разместить керны следует строго по оси наконечника. При нанесении ударов следует быть осторожным, чтобы не пробить гильзу. Если в качестве кернера используют гвоздь, его предварительно притупляют. Количество и глубина лунок зависят от длины гильзы и ее диаметра.
6. Оконцовку перевернуть, сделать углубления с обратной стороны. Керны должны располагаться со смещением относительно уже нанесенных на 2 – 3 мм.
7. Обжатый наконечник обернуть несколькими слоями изоленты.

Лучшие кримперы для обжима витой пары

Cablexpert T-210 оранжевый

Обжимные клещи станут надежным и верным помощником для системных администраторов и домашних умельцев. Совместим с коннектором RJ-45. Рабочая часть выполнена из стали. Для повышения комфорта во время эксплуатации рукоятка покрыта пластиком. Весомым преимуществом станет возможность очистки проводника от изоляции и в последующем его обрезки. Ножи не составит труда заменить. Компактные размеры и малый вес станут дополнительным преимуществом.

Cablexpert T-210 оранжевый
Достоинства:

• приятная цена;
• простая конструкция;
• не требуют дополнительных навыков и умений;
• для домашнего использования.

class=’s-article__points-list’>

Недостатки:

• качество пластика вызывает вопросы;
• специфический захват;
• отсутствует анти скользящее покрытие;
• ограничитель длины среза кабеля мешает эффективному выполнению задач.

class=’s-article__points-list’>

Gross 17719

Тайваньские клещи для обжима телефонных и компьютерных проводов совместимы с основными задействованными размерами. Лезвия изготовлены из инструментальной стали SK5. Двухкомпонентная рукоятка приятна на ощупь и удобно лежит в руке. Благодаря трещоточному механизму контакт не прерывается до окончания операции.

Gross 17719
Достоинства:

• инструментальная сталь;
• двухкомпонентная пластиковая рукоятка с прорезиненными вставками;
• удобное размещение коннектора исключает необходимость прокрутки кабеля, как у многих других моделях;
• для профессиональной деятельности;
• развод рукояток ориентирован на небольшие руки.

class=’s-article__points-list’>

Недостатки:

• трещоточный механизм периодически сбоит;
• низкое качество лезвия для очистки проводника;
• периодически нужно подкручивать гайки;
• во время обрезания жил, возможны пропуски 1 — 2 штуки.

class=’s-article__points-list’>

Knipex KN-975112

Профессиональный продукт для взаимодействия с витой парой. Кованая хромованадиевая сталь с дополнительной закалкой в масле выступает гарантией премиального качества. Такое изделие выдерживает чрезмерные нагрузки и прослужит долгое время. Конструкция предусматривает продольный резак и нож для обработки участка длинной до 12 мм. Эффективная передача усилий при помощи рычажного механизма снижает усталость. Кримпер оборудован матрицей с 3 гнездами. Он поддерживает точную параллельную опрессовку. Для повышения качества снабдили функцией принудительной блокировки.

Knipex KN-975112
Достоинства:

• совместимость с 4, 6 и 8-ми полосными штекерами формата Western;
• поддержка работы с круглыми кабелями;
• двухкомпонентные рукоятки с анти скользящим безопасным покрытием;
• ручки из вороненной стали;
• сделано в Германии.

class=’s-article__points-list’>

Недостатки:

• слишком дорого;
• комплект поставки не предусматривает отвертку для обслуживания кримпера.

class=’s-article__points-list’>

Как обжимать клеммы плоскогубцами?

Хитрого в этом процессе нет ничего. Нужна обычная автомобильная клемма и маленькие плоскогубцы.

Как видно из фото, клемма имеет две пары ушек разного размера, одна пара зажимает изоляцию, вторая — жилы этого провода. Для правильной обжимки клеммы необходимо этим ушкам придать специфическую форму.

Каждое из этих ушек загибаем вовнутрь полукругом так, что бы концы не накладывались друг на друга.

Кончик провода зачищаем от изоляции на 5 мм и вставляем в получившееся отверстие. Достаточно теперь сильно сжать ушки плоскогубцами и их кончики плотно врежутся в изоляцию, фиксируя тем самым провод. Аналогично маленькими усиками фиксируются на этой клемме жилы провода.

Как работать с обжимными клещами – важные нюансы

Сам процесс обжимания проводов интуитивно понятен – гильза или наконечник надевается на провод(а), к ней подводится матрица клещей, смыкаются ручки инструмента и контакт готов. На практике же чаще всего «первый блин», а то и несколько, получаются «комом», причем практически в прямом смысле – соединения могут быть далекими от идеала. Также бывали случаи, когда в с виду хорошо обжатом проводе со временем ухудшался контакт.

Если не выдерживается форма клемм

В первом случае виноваты настройки силы сдавливания частей матрицы, которые могут быть различные как для отдельных проводов, так и самих наконечников. Из-за этого профессионалы предпочитают иметь хотя бы два инструмента, чтобы не перенастраивать пружину для работы с другими проводами или гильзами.

Еще на качество работы влияет материал, из которых сделаны гильзы и их толщина. Обжимка для плотных клемм всегда выполняется гораздо проще и они впоследствии лучше держат форму, чем те, что сделаны из мягких материалов.

Правильное ориентирование наконечников с «П»-образным сечением – это хоть и лежащее на поверхности, но часто игнорируемое требование, а ведь перекос деталей в любом механизме далеко не всегда попадает в зону разрешенной погрешности.

Скручивание многопроволочных жил перед обжимкой

Для каждого опытного электрика, который начинал со скруток и пайки проводов, это движение скорее всего уже является рефлексом, но когда выполняется обжимка для многопроволочных наконечников, то от него надо избавляться. Справедливость этого утверждения можно проверить простым опытом – взять пару одножильных однопроволочных проводов, расположить их крест-накрест и сжать плоскогубцами. В некоторых случаях деформируются обе проволочки, а иногда и только одна, но при этом она практически полностью будет перебита и станет болтаться на тоненьком перешейке. Разумеется, проводимость этой жилки значительно уменьшится.

Если же проволочки не будут скручиваться, то при опрессовке наконечника они окажутся расположенными параллельно друг другу и при деформации они просто заполнят все пустоты, не передавливая друг друга.

Нюансы гильзования проводов на видео:

Цветовая маркировка гильз и матриц

Различные размеры гильз некоторые производители помечают отдельными цветами и такие же метки наносят на матрицы клещей.

Приемы работы

При использовании наконечников НШВИ стоит учесть следующее:

ЦВЕТ «ЮБКИ». Изделия показывает сечение коннектора. У нас, как правило, применяется стандарт КВТ, для которого характерно следующее:

• Черный — 1,5 кв. мм;
• Синий — 2,5 кв. мм;
• Серый — 4 кв. мм;
• Желтый — 6 кв. мм;
• Красный — 10 кв. мм.

Стоит отметить, что товары из магазинов отклоняются от стандарта. При этом размер изделия и цвет никак не соответствуют КВТ. Минус — в низком качестве и быстром разрушении

Вот почему при выборе стоит обратить внимание на цвет «юбки» и ее соответствие сечению

УПАКОВКА. Как правило, НШВИ под опрессовку идут в пачках по сто изделий, которые пакуются по пять штук в более объемную упаковку. Поштучно приобрести такой товар не получится.

Если требуется подключить два кабеля, не стоит «изобретать велосипед». В продаже имеются коннекторы НШВИ-2 такого же типа монтажа. К примеру, если вы покупаете изделие на четыре кв. мм, оно легко принимает два провода на 4 кв. мм.

Обзор кримпера для НШВИ наконечников

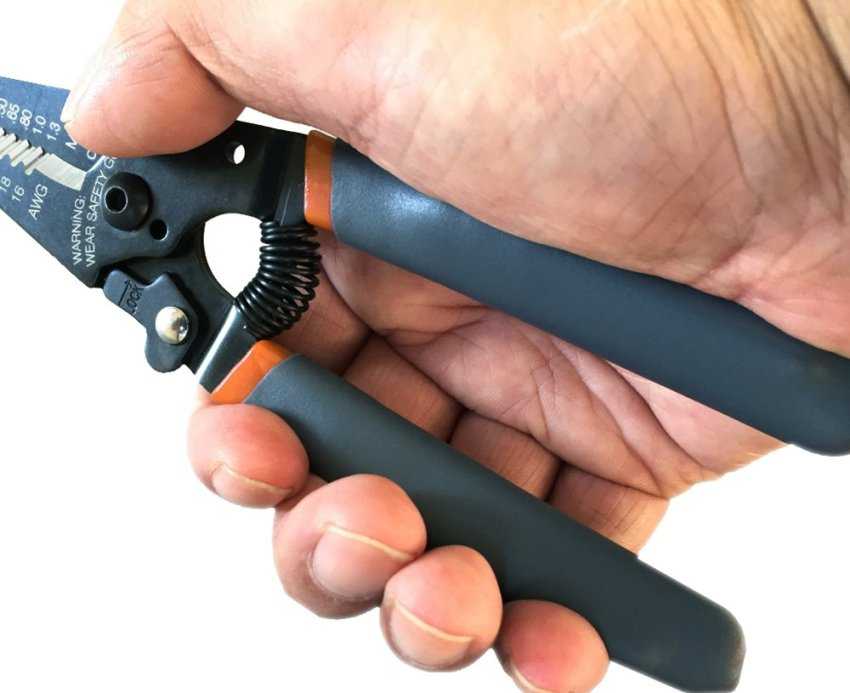

Наиболее распространенным и популярным на сегодняшний день считается кримпер HSC8 6-4 MINI-TYPE SELF-ADJUSTABLE. Этот инструмент предназначается для опрессовки наконечников с сечением от 0.25 до 6 мм. SELF-ADJUSTABLE в названии обозначает, что этот кримпер считается саморегулирующим. Ознакомиться с ним более детально вы можете на фото ниже.

Размеры кримпера HSC8 6-4 MINI-TYPE SELF-ADJUSTABLE

Чтобы приобрести этот инструмент по достаточно низкой цене вы можете отправиться на площадку Алиэкспресс. Использовать кримпер HSC8 6 можно только для штыревых наконечников типа НШВИ или НШВ. Другие типы наконечников с помощью этого инструмента обжать вы не сможете. Эта «обжимка» считается действительно хорошим помощником в процессе проведения различных электромонтажных работ. С его помощью без особого труда можно выполнить опрессовку гибких многопроволочных жил проводов и кабелей при подключении:

• розеток;
• выключателей;
• светильников;
• клеммников;
• автоматических выключателей.

Кримпер для обжима наконечников HSC8 6 способен обжимать не только одинарные, но и двойные наконечники. Размер губок в этом инструменте настраивается автоматически и менять матрицы в процессе работы вам больше не придется.

Сам кримпер достаточно удобный и производитель позаботился о том, чтобы инструмент хорошо лежал в руке. Рукоятки изготовлены из плотного пластика, поэтому не выскальзывают из руки в процессе работы. Длина рукояток составляет 11 см, что позволяет справляться с инструментом, даже одной рукой. Общая длина этого устройства составляет 18 см. При изготовлении рабочей части инструмента производитель использовал качественную сталь, толщиною в 2 мм.

Инструмент отлично держится в руке

В кримпере HSC8 6 присутствует уникальный храповый механизм. Этот механизм позволяет обеспечить полный цикл опрессовки и блокирует рукоятку при обратном ходе. Это дает дополнительное удобство при осуществлении опрессовки. С помощью функции блокировки вы больше не столкнетесь с проблемой «недоопрессовки» наконечника из-за вины человека. Возврат ручек в исходное положение обеспечивается с помощью пружины, которая установлена внутри.

Процесс опрессовки наконечника с помощью кримпера

В матрице присутствует 4 рабочих сегмента, поэтому обжим осуществляется квадратом. Все рабочие детали рукоятки, храповый механизм и матрица имеют шарнирное соединение между собой. Если в процессе работы вы желаете прекратить опрессовку тогда сделать это можно будет с помощью специального рычага. В этой модели также присутствует специальная функция регулировки прижимного усилия губок. Вес инструмента составляет около 550 грамм.
