Акустические экранированные провода и их особенност

Введение

Прогресс постиндустриального общества приводит к тому, что все возрастающее число коммерческих и промышленных организаций не только использует, но и делает ставку на информационные и сетевые технологии. Сегодня практически в каждом офисе установлены персональные компьютеры, объединенные в сеть.

Конкурентоспособность и успех компаний зависит от качества и скорости передачи, надежности и сохранности информации, обеспечиваемых локальными сетями. Выход из строя оборудования или нарушения в работе таких систем могут оказаться весьма дорогостоящими с точки зрения прямых убытков и косвенных потерь.

Современное информационное оборудование и системы достаточно надежны, однако эволюция технологий в сторону высоких частот делает актуальной проблему электромагнитной совместимости для все большего числа электрических и электронных устройств. Данная проблема имеет два аспекта — влияние собственных излучений систем на работу других устройств и их уязвимость от внешних электромагнитных помех.

Что касается активного оборудования, то обеспечение его электромагнитной совместимости — это задача и ответственность производителей. Кабельные сети проектируются системными интеграторами, которым приходится учитывать различные аспекты ЭМС применительно к системам, интегрированным в здания, и занимающим площади в сотни и тысячи квадратных метров.

Данная проблема приобретает особую актуальность в случае использования электропроводных кабелей, обеспечивающих передачу сигналов высокоскоростных протоколов, и прокладки в непосредственной близости телекоммуникационных и силовых кабелей.

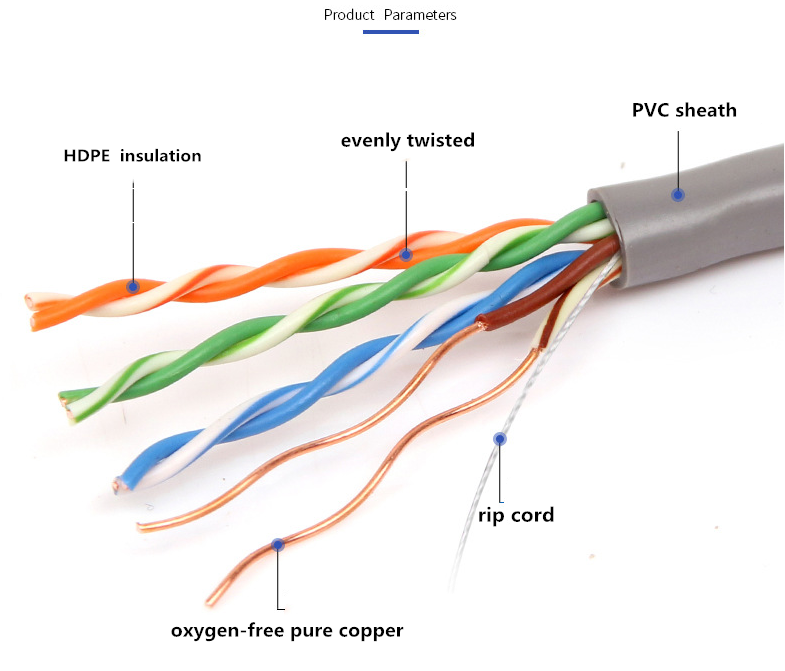

Электропроводные кабели составляют свыше 90% всех каналов большинства структурированных кабельных систем. Как правило, они обеспечивают передачу информации в пределах этажа и относятся к горизонтальной подсистеме СКС. Самое популярное решение для среды передачи — кабели типа НВП — неэкранированная витая пара.

Большинство специалистов сходятся во мнении о том, что для обеспечения работы высокоскоростных приложений наиболее эффективным решением проблемы электромагнитной совместимости является экранирование кабелей. Данный аспект проблемы активно изучает и освещает компания ITT NS&S.

В течение ряда лет данная компания — ведущий производитель экранированных СКС в Великобритании, провела многочисленные испытания и сравнительные измерения экранированных и неэкранированных систем в сертифицированных лабораториях ряда стран. Результаты опубликованы в виде технических бюллетеней, получивших название «Белые страницы».

Индивидуальное экранирование каждой пары кабелей позволило перешагнуть рубеж 200 МГц, определенный категорией 6. Седьмая категория, расширяющая границу спектра до 600 МГц, будет выполняться на кабелях типа ЗВП — защищенная витая пара.

Однако доля экранированных и защищенных кабелей, которые определяют магистральное направление развития электропроводных кабелей, пока не велика. По данным BSRIA/Viniki 1997 года доля рынка экранированных СКС в России составляет около 28% или примерно четверть.

Есть ли другие возможности решения проблемы электромагнитной совместимости для оставшихся трех четвертей кабелей?

Наиболее эстетичным и достаточно распространенным вариантом подвода кабелей к каждому рабочему месту является создание каналов прокладки с помощью кабелепроводов из ПВХ, которые крепятся к стенам, проходят по периметрам дверных проемов или на уровне плинтусов. Рассмотрим далее, могут ли короба из ПВХ в какой-то степени помочь в решении проблемы электромагнитной совместимости.

В настоящее время предлагается два варианта экранирования кабелепроводов: использование металлических вставок, устанавливаемых в желоб, или нанесение металлического покрытия методом вакуумного напыления.

Однако с практической точки зрения важно понять, насколько эффективна защита современных кабельных систем от внешних помех, обеспечиваемая кабелепроводами. Чтобы понять суть проблемы, необходимо выявить узкие места физической среды передачи с точки зрения электромагнитной совместимости

Говоря другим словами, необходимо представлять характер и проблему внутренних помех или собственных шумов электропроводных кабелей.

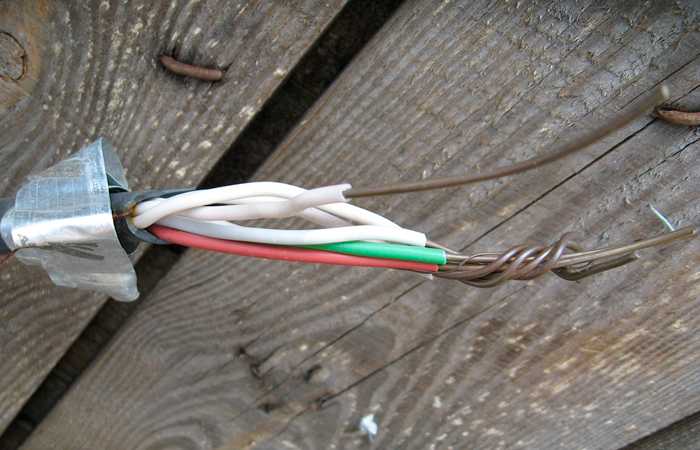

Как экранировать кабель

Самостоятельно сделать защитный экран для кабеля практически невозможно, к тому же, лучше не заниматься этим без опыта или хотя бы профильного образования. Лучше довериться фабричным кабельным проводам, которых огромное количество в магазинах. Защита помещается под основную оболочку провода. Самостоятельная облицовка провода требует бережного отношения и аккуратности, чтобы полотно оставалось целостным и без повреждений.

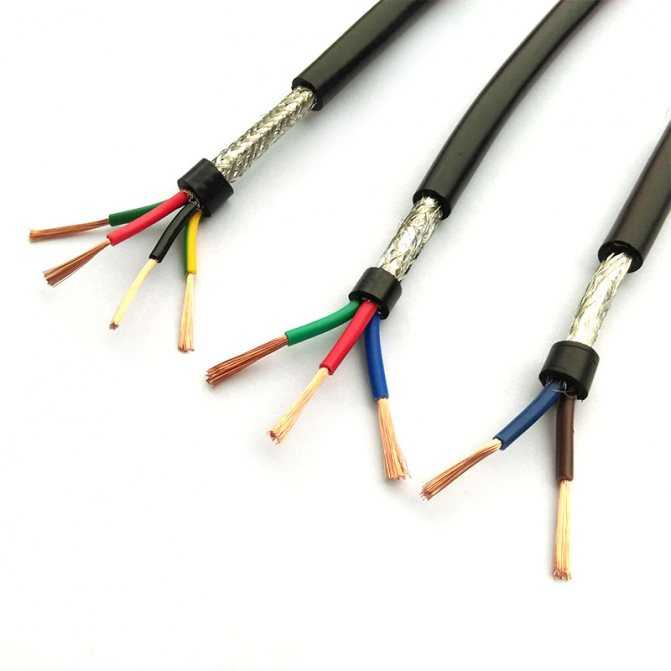

Кабель с экраном

Обычно, провода экранируют двумя способами материалов: создается либо оплетка, либо цельное покрытие из фольги. Фольга имеет свои плюсы и минусы. По-простому, это тонки слой алюминия. Используя метод оплетки проволокой, обеспечивается высокий уровень заземления. Считается одним из самых надежных способов, но недостаток в том, что могут образовываться минимальные бреши в поверхности. Размер их зависит от толщины и длины проволоки.

Экранированный контрольный кабель

Мир современных коммуникаций требует прокладывания множества проводниковых систем. Поэтому рядом (в одном канале, желобе или колодце) оказываются кабели различного назначения. Электромагнитные поля, существующие в каждом проводнике, воздействуют друг на друга. Для нейтрализации возникающих помех применяют экранированный кабель.

Экран нужен для защиты внутреннего электромагнитного поля от внешних воздействий и для минимизации внутреннего влияния на токи, поля других проводников. Появление электромагнитных потенциалов на поверхности кабельного продукта снимается благодаря заземлению экрана.

Среди множества экранированной продукции контрольные кабели отличаются особым назначением. Они служат для обмена и передачи данных в условиях ограниченного доступа. Контрольный кабель обеспечивает надежную связь с приборами для получения необходимых сигналов и сообщений. Иногда продукт именуют «многожильным кабелем управления».

Экран в контрольных кабелях предназначен для защиты информации, передача которой осложняется воздействием электромагнитных полей от внешних источников. Производится экран из тонкой фольги либо медной проволоки. Экранирующее покрытие выполняется также из луженной проволочной оплетки. Встречаются комбинации электростатического экрана из луженного дренажного провода с металлизированной пленкой.

Особенности конструкции контрольных кабелей, разновидности экранов

Основу конструкции составляют токонесущие жилы. Изготавливают их преимущественно из меди. Изоляция токопроводящих стержней осуществляется с применением материалов ПВХ.

Жилы скручиваются попарно с применением оптимального шага. Пары также могут скручиваться по длине с сохранением оптимального шага. Благодаря парной скрутке происходит эффективное подавление перекрестных помех.

В структуре контрольного кабеля присутствуют наполнитель, экран, внешняя оболочка. Для заполнения промежутков между жилами используются специальные материалы с целью придания кабелю округлой формы. Некоторые контрольные кабели бывают бронированными.

Заземление экрана контрольного кабеля располагается непосредственно под внешней оболочкой. Его обычное место – верхний слой повива. Экран имеет вид обмотки, состоящей из медной (алюминиевой) ленты либо фольги. Сплошность экрана обеспечивается перекрытием защищающих слоев. Требуется только выдерживать допустимые радиусы изгиба.

Допускается производство экранов, конструкция которых отличается продольно накладываемыми гофрированными алюминиевыми лентами с перекрытием. Некоторые разновидности экранирования выполняются с применением алюминиевой фольги, по которой продольно располагается медная проволока.

Внешнюю оболочку изготавливают из различных PVC-материалов. Многие из них являются не распространяющими горение, самозатухающими. Внешняя оболочка делает контрольные кабели устойчивыми перед химическими реагентами, маслами.

Области применения экранированных контрольных кабелей

Контрольные экранированные кабели по назначению подразделяются на 2 основных вида:

для неподвижной прокладки используются марки КВВГЭ, АКВВГЭ;
для нестационарной прокладки применяется марка КГВЭВ.

Буква «Э» становится общей при маркировке разновидностей. Обозначает она наличие экрана. Используются контрольные экранированные кабели с целью соединения между электрическими приборами, электрическими распределительными устройствами. Предусмотрена возможность прокладки группами.

Спектр применения значительно расширяется, когда употребляются гибкие контрольные кабели. Они используются при проведении и организации:

электромонтажных работ;
автоматизированных систем управления (на производствах различного уровня сложности);
техники кондиционирования и отопления;
систем транспортировки и автоматизации;
оборудования электростанций;
систем безопасности;
альтернативной энергетики;
управления станками и приборами.

Гибкие контрольные кабели эффективно применяются в подвижных цепях. Определенные разновидности контрольных кабелей могут использоваться вне помещений, поскольку проводники устойчивы перед ультрафиолетовыми излучениями.

В ассортименте контрольных кабелей имеются продукты, предназначенные для искробезопасных установок. Некоторые разновидности устойчивы к стиранию, механическим нагрузкам, агрессивным химическим веществам.

Экранированные токопроводы

На объектах генерации и высоковольтных подстанциях нашли свое применение комплектные пофазно-экранированные токопроводы. В них токопровод каждой фазы заключен в замкнутый непрерывный экран. При этом экран может быть герметичным, при больших напряжениях в него закачивают элегаз. Экраны подключают в одной точке к контуру заземления объекта.

Главные функции, которые выполняют пофазно-экранированные токоотводы — уменьшение взаимодействия между проводниками при внешних коротких замыканиях, а также устранение нагрева индуцированными токами расположенных поблизости конструкций из металла и железобетона. Другие важные функции экрана — защита токопровода от пыли и влаги, повышение безопасности эксплуатации и обслуживания.

Природа и характер помех

Частотный диапазон помех, их величины варьируются в достаточно широких пределах. Разряды статического электричества составляют миллиамперы. А удары молнии вызывают сотни килоампер. К этому добавляются промышленные частоты при токах короткого замыкания (ТКЗ). Их стремительный рост под влиянием молний или радиопередающих устройств достигает нескольких гигагерц. Подобные условия создают весьма жесткую электромагнитную обстановку (ЭМО).

Атмосферное электричество генерируется за счет электрического потенциала грозовых облаков. Возможное напряжение отдельного грозового облака достигает десятки миллионов вольт, доходя иногда до 1 млрд. Электрические разряды начинаются с острых предметов – деревьев, труб, мачт и т. п. Оборудование Останкинской телебашни, имеющей высоту 540 м, ежегодно выдерживает 30 прямых ударов молнии.

Электромагнитные помехи воздействуют на различные объекты. Характер распространения и влияния проявляется несколькими способами. Воздействие осуществляется на корпус того или иного оборудования посредством излучения. Через аналоговые либо цифровые интерфейсы, порты заземления помехи способны попадать внутрь устройств.

Ток, продуцируемый молнией, теряет напряжение, проходя по земле. Однако даже упавшее напряжение способно выводить из рабочего состояния драйверы интерфейсов. Эти устройства выходят из строя при отсутствии гальванической развязки, расположении в различных зданиях (оборудовании неодинаковыми заземлителями). В пределах одной системы автоматизации лучше использовать из медной шины отдельную «землю». С ней соединяют шину защитного заземления всего здания в одной точке.

Часто микропроцессорное оборудование окружается открытыми распределительными устройствами (ОРУ), силовыми шинами и аппаратами. В таких местах количество и величина помех возрастают в разы. Основным источником воздействий становятся коммутации в силовых сетях, воздействующие на вторичные цепи.

Характер связей между вторичными цепями и высоковольтными системами обусловлен их взаимным расположением. Проектирование магистралей с вторичными цепями должно учитывать геометрические соотношения. Однако повседневная практика приводит массу случаев нарушения этого условия. Происходит это из-за противоречий с другими нормативными требованиями.

Во многих подобных ситуациях защиту от помех обеспечивает экранирование цепей. Но такая операция не способна решить все проблемы по нейтрализации негативного воздействия. Для более надежного предохранения не обойтись без заземления экранов. Они предназначаются для надежного отделения проводников одной электрической цепи от воздействия других цепей, электромагнитных атмосферных явлений.

Какие существуют способы экранировки гитары

Под экранировкой гитары понимается покрытие токопроводящим материалом всех полостей для электроники и дальнейшего заземления этого слоя. Процесс экранировки лучше всего разделить на два типа:

1. С помощью фольги или самоклеющегося металлического скотча.
2. С помощью графита.

Фольга может быть использована пищевая, от шоколадок, сигарет. Либо в строительных магазинах продается алюминиевый скотч. Есть ещё вариант использовать медный скотч. Любым из этих материалов нужно обклеить полости. Экранирование гитары фольгой занимает много времени. Графит продается чаще всего в автомобильных или радиомагазинах в баллончиках в виде аэрозоли. Он позволяет быстро произвести всю процедуру и покрыть труднодоступные места, где клеить фольгу неудобно. Главное закрыть пищевой плёнкой или чем-то другим те места гитары, которые не нуждаются в экранировке, чтобы не испачкать.

Какой способ использовать – каждый выбирает для себя сам.

Сопротивление проводника и качество звука

Решающее влияние на качество звука оказывает удельное электрическое сопротивление проводника. Сопротивление акустической линии зависит от нескольких показателей – материала, площади поперечного сечения и длины кабеля.

Наилучшим качеством звука способен обеспечить лишь провод медный, экранированный фольгой. При этом под слоем изоляции должно находиться не менее 20 жил. Если же еще и площадь поперечного сечения не будет превышать 2,5 мм2 , а длина кабеля будет находиться в пределах 3 метров, то сопротивление будет равным нулю. Соответственно, качество звучания с таким проводом будет наилучшим.

Параметры проводника оказывают влияние и на оборудование. Так, длинные провода обладают большой емкостью и индуктивностью, что создает дополнительную нагрузку на усилитель.

Минимально допустимые расстояния

Тем не менее, несмотря на важность теории, при принятии решения об экранировании кабельных коробов, обычно преобладают практические соображения. Все основные производители структурированных систем, предлагающие решения как на неэкранированной, так и экранированной витой паре

Они гарантируют, что установленная СКС будет соответствовать требуемым параметрам независимо от того, используются ли при этом дорогие алюминиевые или же обычные ПВХ короба.

При этом они требуют или, по крайней мере, рекомендуют соблюдать стандарты, определяющие расстояние между телекоммуникационными и силовыми кабелями при их параллельной прокладке не менее 127 мм. Это расстояние должно быть тем больше, чем выше напряжение и мощность силовой проводки. Таблица минимально допустимых расстояний для силовых линий с напряжением менее 480 вольт, определенная стандартом EIA/TIA 569, приводится ниже.

Условия	Минимально допустимые расстояния, мм
До 2 КВА	2–5 КВА	Более 5 КВА
Незащищенные силовые линии вблизи открытых или неметаллических кабелепроводов	127	305	610
Незащищенные силовые линии вблизи заземленных металлических кабелепроводов	64	152	305
Силовые линии в заземленных металлических кабелепроводах (или с эквивалентной защитой) вблизи заземленных металлических кабелепроводов	—	76	152

В коммерческих помещениях наиболее распространенными источниками помех, являются устройства, создающие резкие перепады напряжения. Алюминиевые короба и вставки пригодны для защиты от наводок, возникающих в данном случае. Когда на электропроводные кабели воздействуют поля с преобладанием магнитной составляющей, вызываемые, например, перепадами тока при работе сварочных аппаратов, защиту могут обеспечить только ферромагнитные материалы, например железные трубы или стальные короба, предлагаемые, в частности, компанией Tolartois, Франция, или Davis, Великобритания.

Как видно из таблицы, применение алюминиевых кабелепроводов или вставок в коробах из ПВХ позволяет уменьшать расстояние между силовой и телекоммуникационной проводками. Однако стандарт EIA/TIA 569 ничего не говорит о том, распространяется ли понятие заземленного металлического кабелепровода на заземленные экранированные кабели.

Формально — нет. Однако, как показали исследования компании MK Electric, эффективность защиты от взаимных наводок за счет использования экранирования кабеля выше, чем металлического кабелепровода. Более того, экран кабеля всегда непрерывен, а металлический кабелепровод состоит из секций, снижающих эффективность защиты еще на несколько децибел.

Исходя из этого, можно сделать важный практический вывод. Минимально допустимые расстояния для прокладки экранированных кабелей вблизи силовой электропроводки могут быть, по крайней мере, такими же, как для неэкранированных кабелей, помещенных в металлическую заземленную защиту.

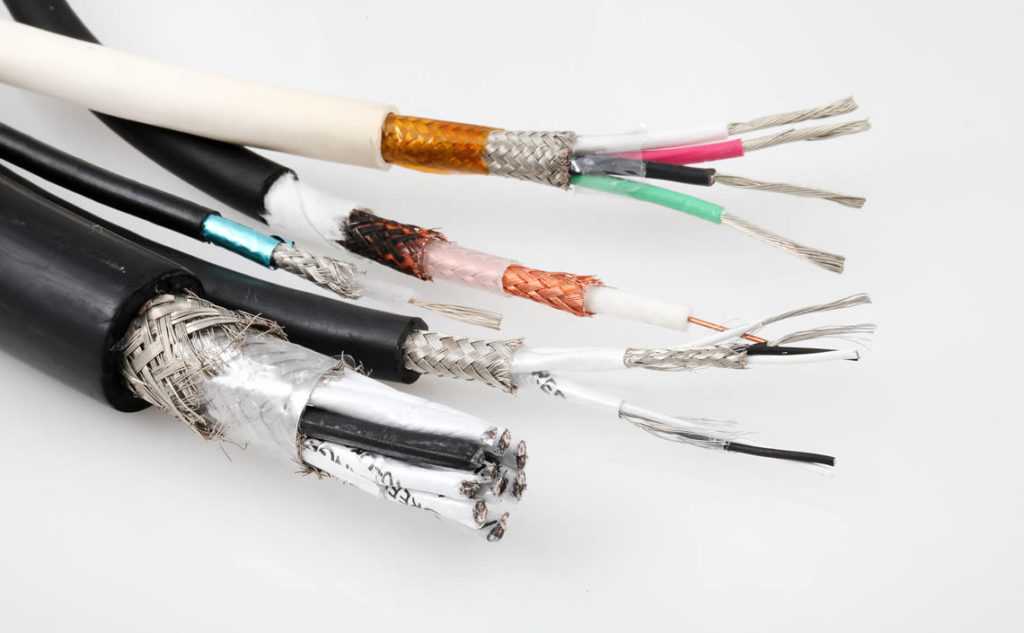

Классификация экранированных проводов

Есть разные типы того, как можно экранировать провод. Это зависит от цели назначения кабеля. Поэтому, есть следующие типы назначения экранированного кабеля с медными или алюминиевыми жилами:

1. Силовые кабеля . Рассчитаны на разные уровни напряжения – от низкого до высокого. Благодаря встроенному внутрь экрану, кабель не распространяет в окружающую среду и на соседние источники электроэнергии электромагнитные помехи. Может накладывать как на токопроводящие жилы, так и после изоляции их.
2. Комбинированные – силовой и управляющий кабель в одном механизме, отличается своей гибкостью. Обычно такой тип назначения используется в работе передвижных электрических механизмов. Например, экскаваторов. Изолируется экранированный провод резиной в таком случае. Не позволяет распространиться помехам на управляющие механизмы.
3. Сигнальный тип кабеля – применяется обычно тогда, когда необходима высокая точность в защите данных при работе. В это список входит пожарная, охранная, измерительная аппаратура. Например, защитный экран в пожарной сигнализации, способен сохранять высокую работоспособность даже находясь в горящем помещении. К тому же, обычно он обладает минимальным уровнем выделения продуктов горения.
4. Кабели управления и передачи данных – используется в телемеханических или телефонных сетях. Экран изготовляется из алюминиевой или полиэтиленовой фольги. Такой тип защитных экранов используется также в компьютерных коммуникациях. Может использоваться как для внешней, так и внутренней прокладки.
5. Одножильный экранированный провод применяется для записывающих аудио- или видеоустройств.

Классификация кабелей с экраном

Вопрос о том, зачем кабелю экран, раскрыт. Теперь стоит рассмотреть существующий перечень экранированных кабелей.

Силовые кабели

Экранная защита полезна при прокладке электролиний, работающих как с низкими напряжениями (до 1 кВ), так и с высокими (более 100 кВ). Экранирование силовых кабелей выполняется для защиты населения от воздействия электромагнитных полей.

Комбинированные кабели

В комбинированных кабелях в одной наружной оболочке есть как управленческие, так и силовые проводники. Ток, величина напряжения которого 6 кВ, протекающий по основному проводнику, не должен создавать помехи для работы вспомогательных жил. Поэтому для исключения взаимодействия между жилами с высоким и низким напряжением применяются защитные экраны.

Контрольные кабели

Чтобы сигнал, передаваемый через контрольные кабели от источника к потребителю, оставался чистым, их оснащают экраном.

Сигнальные кабели

Сигнальные кабели применяются для функционирования охранных, пожарных, а также систем, в которых важна стабильность передачи сигнала. Если она будет нарушена, время, которое пройдет между событием, вызвавшим сигнал и реакцией на него, окажется слишком продолжительным.

Кабели связи

К кабелям связи относят распределительные электрокабели, телефонные линии, и те, что отвечают за обмен дата-данных между серверами. Все они нуждаются в защите от электромагнитного излучения.

Силовые и телекоммуникационные кабели

Еще один важный аспект проблемы ЭМС — взаимное влияние кабелей, проложенных параллельно в одном и том же кабелепроводе. В вышеупомянутой серии испытаний контрольный сигнальный кабель подвергали воздействию электромагнитного излучения от проходящего параллельно кабеля, являющегося источником излучений.

Затем кабель помещали внутри экранирующей оболочки и измеряли наведенные напряжения при том же уровне внешних помех. Данные измерения были примечательны тем, что оценивались три способа защиты — экранирование кабеля, алюминиевая вставка и металлическое напыление короба из ПВХ. В качестве экранированного сигнального кабеля был использован коаксиал с волновым сопротивлением 75 ом, то есть наилучший вариант экранирования. Диапазон измеряемых частот — от 1 до 250 Мгц.

В первом варианте были взяты отрезки вставки и короба, не имеющие изгибов и сочленений. Экранированный кабель обеспечил наилучшую защиту, алюминиевая вставка — примерно на 5 дБ хуже во всем диапазоне частот, а металлическое напыление оказалось на 20–30 дБ или примерно в 100–1000 раз менее эффективным, чем экранированный кабель.

Проведя анализ результатов измерений, руководство компании MK Electric приняло решение отказаться от проведения дальнейших исследований и разработок в области электромагнитной защиты с помощью нанесения металлического покрытия на внутреннюю поверхность ПВХ кабелепроводов и сосредоточить усилия на разработке и производстве систем с алюминиевыми вставками.

Таблица свойств ЭК

Тип ЭК	Состав защиты	Замечания
Фольгированный	Медь/алюминий	Фольга полностью защищает проводники, а также обеспечивает полное их покрытие. Недостаток: восприимчивость к механическим повреждениям, сгибам и поворотам.
Оплетка сетчатая	Медь, другие металлы	Самая надежная форма экранирования, но довольно сложная в производстве. Проводники покрываются не на 100 процентов, как у фольгированной защиты, а на 60-85 процентов (редко 95%). Стоят значительно дороже.
Оплетка спираль	Медь, другой металл	Обеспечивает более высокие показатели в плане гибкости, по сравнению с другими типами ЭК. В остальных параметрах преимуществ нет. Покрывает до 80% площади проводников.
Двойной экран	Медь, алюминий, другие металлы	Является комбинированным вариантом оплетки и фольги

Audi A4 2000, 150 л. с. — электроника

Audi A4, 1995

Комментарии 33

А ничего, что экран из алюминиевой фольги соединяется с медным проводом заземления? Со временем фольга дырками ж пойдет?

Вообще соединять медь и алюминий нельзя — они создают гальваническую пару и быстро разрушаются Хотя в данном случае может и долго проработает- почти нет доступа к воздуху Но я бы порекомендовал как минимум смазать место соединения маслом(швейным, машинным)-оно изолирует от воздуха проводники Есть очень удивительный факт — масло не проводит ток но в масле улучшается электрический контакт между проводниками(так что смазывайте все разъёмы не боясь) Также для улучшения контактирования можно обмотать не 5-7 см, а взять и проложить медный неизолированный многожильный провод по всей длине экранируемого кабеля и обмотать фольгой, но опять же лучше с маслом

Для чего именно нужен экранированный кабель

Экранированный провод обеспечивает бесперебойную электрическую работу без помех и шумов благодаря специальному экрану, даже если рядом проложено огромное количество источников энергии. Также специальный экран не позволяет магнитному полю кабеля не оказывать никакого вредоносного воздействия на другие проложенные рядом кабели. Экранирование обеспечивает надежную заземленность проводу. Состав экрана для экранированного кабеля при производстве бывает разным: это комбинация электропроводящей бумаги, фольгированных лент, медной или алюминиевой проволоки и полимерных добавлений.

У экранированного кабеля есть разные свойства и виды назначения. По этой причине конструкции проводов всегда отличаются друг от друга в зависимости от типа.

Механизм работы и применения экранированного кабеля:

• Когда требуется защита от внешних электромагнитных шумов и помех, защитным экраном окружаются внутренние жилы провода.
• Для устранения внутренних помех и шумов, для внутренних жил применяются индивидуальные экраны.
• Когда необходимо устранить оба типа помех, провод комплектуется обоими способами защиты.

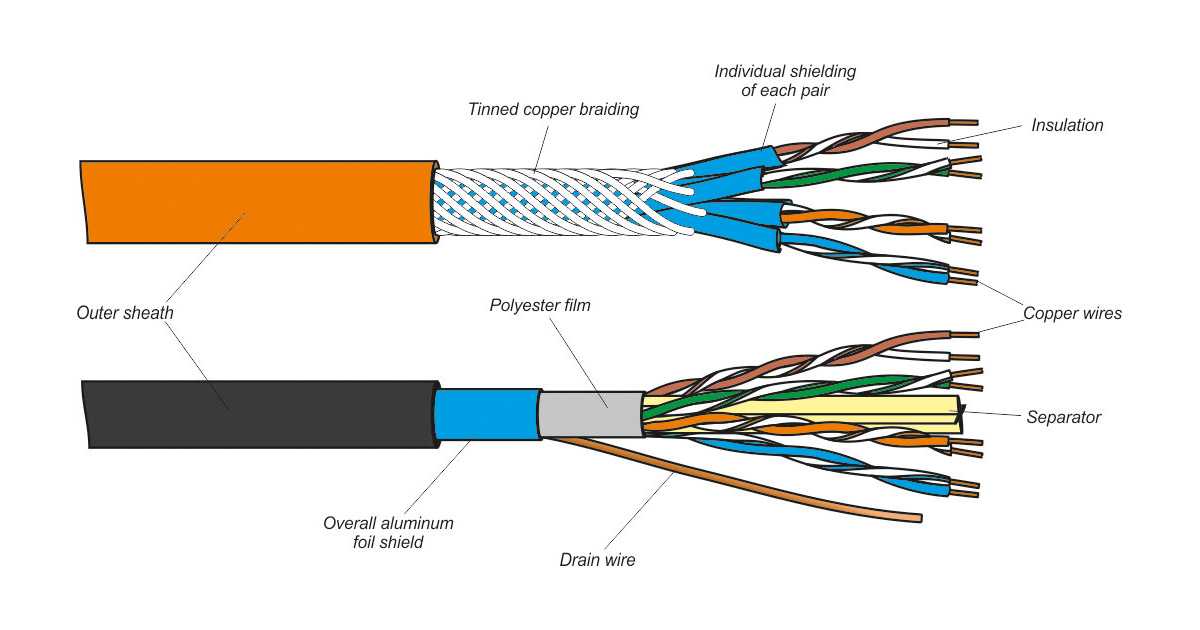

Схема экранированного кабеля

Физика экранирования

В электроэнергетике используются частоты 50 или 60 Гц

Гармоники от них можно принимать во внимание в диапазоне примерно до 1,5 кГц, если речь идет о воздействии на силовое оборудование (о средствах связи будет сказано отдельно). Спектр молнии очень широкий, помехи для радиосвязи наблюдаются вплоть до частоты 30 МГц

Тем не менее, пик спектра удара молнии находится в районе 500 Гц.

На низких частотах пригодна модель, предложенная еще Фарадеем. Внешнее электрическое поле вызывает поляризацию в толще экрана. В результате на поверхности внутри экрана находятся электрические заряды, противоположные по знаку зарядам на внешней поверхности. В итоге поле от этих зарядов компенсирует внешнее электрическое поле.

Экранирование от магнитного поля низкой частоты обусловлено тем, что, при коэффициенте магнитной проницаемости материала экрана много большим 1 и достаточной толщине конструкции силовые линии магнитного поля проходят по экрану, не попадая в пространство, заключенное внутри него.

Совсем не обязательно, чтобы экран был выполнен из сплошного листа без отверстий. В экране могут быть отверстия. Мало того, он может представлять собой клетку из электропроводящего материала. Такой вариант экрана называется «клетка Фарадея». Но при этом должно соблюдаться условие: линейные размеры отверстий или шаг между прутьями сетки по линейным размерам меньше (в идеале — много меньше) длины волны излучения, от которого производится экранирование. Также важен хороший электрический контакт (в идеале — сварка) между прутьями клетки.

Согласно ГОСТ Р 51317.1.2-2007 (МЭК 61000-1-2:2001) «Совместимость технических средств электромагнитная. Методология обеспечения функциональной безопасности технических средств в отношении электромагнитных помех» под низкими частотами применительно к экранированию подразумеваются частоты ниже 9 кГц.

На частотах выше 9 кГц при рассмотрении явления экранирования используется иная модель. Если предельно упростить процессы для облегчения понимания, то экран на высоких частотах работает следующим образом. Под действием внешнего излучения в экране возникают вихревые токи. Эти токи создают электромагнитное поле, компенсирующее внешнее воздействие.

Как подключить монитор к компьютеру

Пришла пора рассмотреть как устроен системный блок снаружи, поэтому я начинаю цикл кратких статей, посвященных отдельным устройствам и способам их подключения. В данном уроке Вы узнаете как подключить монитор к компьютеру и куда подключать монитор. Итак, в предыдущих статьях Вы узнали про то, как устроен компьютер, виды мониторов, а также про устройство системного блока компьютера и про то, что он «всему голова». Теперь эти знания нам очень помогут.

Итак, у нас есть монитор, который надо подключить. За вывод изображения на экран монитора, как Вы уже знаете, отвечает видеокарта, поэтому логично предположить, что монитор каким-то образом будет с ней взаимодействовать. И это предположение окажется верным! И если Вы читали о разъёмах компьютера и их видах, то уже знаете где искать нужное гнездо. Также нам нужны два кабеля для монитора: первый — это кабель питания. Он, как правило, подключается в розетку после того, как Вы подключите монитор к системному блоку. Однако лучше приобрести удлинитель, чтобы подключить не только монитор, но и все другие устройства, а ещё лучше купить сетевой фильтр, который будет ещё и предохранять от резких скачков напряжения в сети; второй кабель для подключения монитора — это как раз тот, который подключается в гнездо-«маму» видеокарты. Разъёмы эти бывают нескольких типов, они отличаются немного формой и количеством штырьков внешне. Я расскажу про два наиболее распространенные. Есть разъём VGA, что можно расшифровать как video graphics adapter (видеоадаптер), который нужен для подключения ЭЛТ-мониторов (на электронно-лучевых трубках). Вы можете также встретить такое его обозначение: 15-pin D-sub Вы наверное видели такие большие мониторы, как ящик. Взгляните на рисунке на этот разъём:

А есть «похудевшие» жидкокристаллические мониторы, которые подключаются к разъёму под названием DVI, который тоже может быть нескольких видов (смотрим фото разных разъёмов).

Он обязательно должен быть (а может и не один) на современной видеокарте, однако и на моей (довольно старой) тоже есть. На ней как раз есть оба разъёма, можете посмотреть как они выглядят, на фото.

На планке видеокарты названия разъёмов скорее всего будут подписаны, это тоже может Вам помочь.

Однако суть подключения одна: подключение монитора к компьютеру надо делать аккуратно, чтобы штырьки вошли в пазы. Никакой лишней физической силы, если Вы всё делаете правильно, прикладывать не стоит. Благо форма гнезда тоже подсказывает как нужно подключать, ведь, если Вы присмотритесь, то увидите, что на рисунке внизу у него края более скругленные, чем вверху. После того, как гнездо «село» необходимо аккуратно закрутить 2 винтика по краям по часовой стрелке, слишком туго зажимать не стоит, не переусердствуйте! После этого надо убедиться, что в гнезда монитора тоже подключены оба кабеля и подключить кабель питания в розетку. Всё, монитор подключен к компьютеру!

Заключение: что важно учитывать при покупке экранированного кабеля

Чтобы экранирование проводов было эффективным, есть следующие рекомендации при покупке и эксплуатации:

Обратите внимание заранее на зашумленность той среды, в которой планируется применение кабеля

Если это среда с умеренной электромагнитной зашумленностью, покупайте кабель с оплеткой в виде фольги.
Если степень зашумленности помехами высокая, рекомендуется использовать комбинированный тип защиты сетки с фольгой.
Если местность обладают изгибающими нагрузками, защитный экран должен быть выполнен в виде спирали
Иначе такой кабель просто будет неэффективен и быстро придет в негодность из-за неподходящих условий.
Перед прокладкой кабельной системы, важно проверить уровень заземления оборудования. Поскольку при неправильном подключении, помехи никуда не уйдут, а только станут сильнее

Сопротивление заземления должно быть достаточно низким.
Заземлить провода необходимо в конце работ, иначе помехи получатся в заземляющем проводнике.

Ассортимент проводной проводки с защитным экранированием сейчас достаточно разнообразен, поэтому при выборе стоит грамотно учесть и рассчитать все нюансы среды и условий

Перед подключением важно ознакомиться с назначением каждого кабеля, окружающую среду, возможность электромагнитных помех и шумов. Только при расчётливом подходе, эффективность экранирования будет на высоком уровне, и обеспечена защита
