Какая труба для прокладки кабеля в земле лучше подходит

Правила и технология укладки подземных электрических коммуникаций

Укладывать электрический кабель в земле необходимо в соответствии с требованиями Правил устройства электроустановок, предварительно составив схему прокладки. Если удастся проложить трассу по прямой, это позволит обойтись меньшим количеством электропровода, но зачастую сделать это невозможно. Ниже приведены основные правила прокладки кабеля подземным методом:

Старайтесь, чтобы трасса не проходила около больших деревьев, лучше всего, чтобы это расстояние составляло как минимум 1-1,5 метра.

Не прокладывайте электропровод через зоны повышенной нагрузки. Таковыми могут быть площадки для парковок, пешеходные дорожки или места, предназначенные для подъезда машины ассенизаторской службы. Обычно их обходят по периметру, но если сделать этого не получается, то проводник укладывают внутри специальных защитных футляров, которые представляют собой куски труб, изготовленных из ПНД или металла.

При прокладывании траншеи вдоль фундамента необходимо выдерживать расстояние между ними от 0,6 м. При несоблюдении этого требования даже незначительный сдвиг грунта или фундамента может привести к повреждению электрической линии.
Не следует допускать пересечения укладываемого провода с другими. Если это невозможно, то оба кабеля необходимо поместить в защитный футляр и пустить один кабель над другим. Расстояние между ними должно составлять от 15 см.

Если футляр должен иметь значительную длину, его сваривают из нескольких кусков труб.

Некоторые особенности прокладки

Провода или электрокабели могут укладываться рядами поштучно, пучками, пакетами и многослойно. При укладке проводов рядами в один слой рекомендуемый зазор в свету между соседними проводами составляет пять миллиметров. При укладке пучками или пакетами зазор увеличивается до 20 мм, при многослойной укладке допускается полное отсутствие зазора.
При укладке проводов пучками, необходимо следить, чтобы в одной связке было не более двенадцати проводов, при этом диаметр одного пучка не должен превышать 10 см.
При горизонтальной укладке проводов на кабельные лотки рекомендуется увязывать их в пучки с шагом не менее 4,5 метра. При этом на прямолинейных горизонтальных участках допускается не увязывать провода в пучки вообще. При вертикальной укладке проводов в монтажные короба минимальный шаг увязки составляет 1 метр.
После того как металлоконструкция кабеленесущей трассы набрана и закреплена к перекрытиям здания специальным шнуром измеряют длину трассы для мерной резки электрокабелей и проводов. После резки провода группируются в пучки, бандажируются и оснащаются маркировочными бирками. После укладки в лотки и короба и соединения электрических проводов в единую цепь проверяется непрерывность «фаза-нуль» и омметром контролируется сопротивление изоляции.
Укладка проводов в кабельные лотки и короба должна проводиться при определенном температурном режиме. При температуре окружающей среды от -15°C и выше допускается прокладка кабелей без их предварительного прогрева. В температурном диапазоне -40…-15°C перед укладкой кабели и провода необходимо предварительно прогреть. При температуре воздуха -40°C и ниже укладку кабелей производить запрещено.
Электрокабели и провода укладываются в электротехнические короба с запасом по длине, необходимым для компенсации температурных деформаций и возможных смещений почвы. Запас электрокабеля должен быть уложен прямолинейно. Укладка запаса кольцами или витками не допускается.
При открытой укладке кабелей и проводов в пластиковых или металлических кабельных коробах следует учитывать их возможный нагрев под воздействием солнечного излучения. В этом случае дополнительно предусматриваются солнцезащитные экраны.
Любая кабельная линия должна быть максимально целостной (прокладываться целыми строительными длинами), то есть иметь минимальное количество соединительных муфт.
Электрокабели независимо от конструктивного исполнения опор должны крепиться в конечных точках, у соединительных или концевых муфт и на поворотах магистрали. Прямолинейные участки кабельной трассы рекомендуется крепить с шагом 1,0-1,5 метра. При прокладке проводов пучками, шаг крепления может быть увеличен до 8-10 метров.
Монтаж электрокабеля должен предотвращать возможные деформации от:• собственного веса кабеля;• механических напряжений, которые возникают от циклического нагрева и охлаждения;• магнитных взаимодействий, возникающих при коротких замыканиях.
При пересечении кабельной трассы с трубопроводом, расстояние между кабельными лотками и трубопроводом должно составлять не менее 5 см. В случае их параллельного расположения минимальное расстояние увеличивается до 10 см. Если по трубопроводу транспортируется газ или горючая жидкость, наименьшее расстояние до кабельного лотка принимается равным 25 см.
При прокладке электрических проводов в кабельный лоток для удобства их обслуживания в дальнейшей эксплуатации, а также в целях естественного охлаждения рекомендуется заполнять не более 50% объема электротехнического короба.
При организации кабельной трассы с помощью кабельных лотков и коробов следует следить, чтобы при монтаже отдельные элементы имели между собой надежный металлический контакт, поскольку обычно заземляется только начало и конец кабеленесущей системы (или одного ответвления).
Кабельные лотки и короба монтируется на высоте не менее двух метров от пола или обслуживаемой площадки. В помещениях, где может работать только специально обученный персонал (например, в электропомещениях), допускается монтаж металлических лотков на любой высоте.
Метод установки электротехнических коробов и лотков должен исключать возможность накапливания в них влаги. Для открытой прокладки кабеля и проводов обычно используют короба со съемной крышкой, чтобы обеспечить свободный доступ. Для скрытой проводки допускается использование труб и «глухих» коробов для проводов.

Электропроводки в чердачных помещениях

2.1.69. В чердачных помещениях могут применяться следующие виды электропроводок:

открытая;
проводами и кабелями, проложенными в трубах, а также защищенными проводами и кабелями в оболочках из несгораемых или трудносгораемых материалов — на любой высоте;
незащищенными изолированными одножильными проводами на роликах или изоляторах (в чердачных помещениях производственных зданий — только на изоляторах) — на высоте не менее 2,5 м; при высоте до проводов менее 2,5 м они должны быть защищены от прикосновения и механических повреждений;
скрытая: в стенах и перекрытиях из несгораемых материалов — на любой высоте.

2.1.70. Открытые электропроводки в чердачных помещениях должны выполняться проводами и кабелями с медными жилами.

Провода и кабели с алюминиевыми жилами допускаются в чердачных помещениях: зданий с несгораемыми перекрытиями — при открытой прокладке их в стальных трубах или скрытой прокладке их в несгораемых стенах и перекрытиях; производственных зданий сельскохозяйственного назначения со сгораемыми перекрытиями — при открытой прокладке их в стальных трубах с исключением проникновения пыли внутрь труб и соединительных (ответвительных) коробок; при этом должны быть применены резьбовые соединения.

2.1.71. Соединение и ответвление медных или алюминиевых жил проводов и кабелей в чердачных помещениях должны осуществляться в металлических соединительных (ответвительных) коробках сваркой, опрессовкой или с применением сжимов, соответствующих материалу, сечению и количеству жил.

2.1.72. Электропроводка в чердачных помещениях, выполненная с применением стальных труб, должна отвечать также требованиям, приведенным в 2.1.63–2.1.65.

2.1.73. Ответвления от линий, проложенных в чердачных помещениях, к электроприемникам, установленным вне чердаков, допускаются при условии прокладки линий и ответвлений открыто в стальных трубах или скрыто в несгораемых стенах (перекрытиях).

Как провести кабель перед ремонтом в квартире или доме

Вот у вас голая квартира или дом, где кроме стен ничего нет. На самом деле это самый лучший вариант, когда можно проложить провода в разные места. Скорее всего вы уже примерно представили, что и где будет находится – так как мы будем отталкиваться в первую очередь от этого.

Теперь вам нужно подумать, где у вас будет стоять персональный компьютер. Не забываем про Smart телевизор. До этих комнат также надо будет прокладывать провод. Но нужно подумать от куда. Самый лучший вариант — это, наверное, прихожая, так как обычно там сконцентрированы вся проводка. Вот теперь у нас есть примерный план куда прокидывать кабели и от куда они будут идти.

Почему именно прихожая? – тут нет однозначного ответа для частного дома. Но вот, что касается квартир, то чаще всего прихожая находится ближе всего к подъезду, от куда обычно провайдера пробрасывает провод. Ещё один очень важный момент – если есть возможность, то лучше всего этот кабель прокинуть самому. Он должен идти на технический этаж, где стоит коммутаторы всех провайдеров. В противном случае они будут решать вам.

Помимо прокладки сетевого провода, также нужно задуматься о прокладки проводки. У меня дома проложен сетевой кабель, а также проводка и идут вот такие розетки

Как видите, для телевизора я ещё прокинул коаксиальный провод – для кабельного телевидения. Но можно использовать и IP TV, которое будет передавать в таком же качестве по сетевому проводу от роутера.

Ниже ни картинке фотография того, что у меня творится в прихожке. Сразу скажу, что руки пока не дошли, чтобы это все привести в божеский вид. Но сам принцип должен быть понятен. В роутер идёт провод из подъезда от провайдера. Далее идёт 4 кабеля из двух комнат. 2 провода от двух телевизоров (кухня и спальня). И 2 провода для других подключений (1 компьютер и 1 запасной в спальне).

Теперь понимаете, что прокладка интернет локального провода в квартире нужно делать совместно с прокладкой проводки и коаксиального кабеля для будущего телевизора. Так будет куда проще. В самом конце останется просто привинтить розетку и обжать внутреннюю часть сетевой розетки к кабелю. Если вам интересно как это делать – то можете посмотреть мою инструкцию тут.

Ещё пару советов. Если вы будете сами делать прокладку, то старайтесь, чтобы угол изгиба в углах был как можно меньше. Не нужно вдавливать провод так, чтобы образовывался ровный угол – таким образом вы можете сломать провод. В самом конце вам нужно будет перед покрытием кабелей цементов – нужно будет обжать кабель и обзвонить его.

Разработка трассы

Обычно трасса подземной кладки электрического кабеля от столба к дому начерчена в проекте, поэтому все, что остается владельцу дома – это выполнить все основные указания. Тем не менее, разрабатывая трассу электричества непосредственно на собственном участке, схему необходимо разработать самостоятельно.

Наиболее дешевый и выгодный вариант в этом случае – это прямая линия от одного пункта до другого. Но подобная трасса в реальности практически не встречается, так как чаще всего это обычная ломаная линия. А причиной тому является наличие большинства различных препятствий на территории участка.

Марки кабеля для уличной прокладки

Перед тем как приступить к электрификации помещения, необходимо рассчитать какое минимальное сечение потребуется для подачи напряжения потребителям здания, где и как следует прокладывать (в земле или по воздуху и на какой глубине). Этот аспект очень важен, так как поможет избежать проблем с обрывами и неполадками, а также облегчит обслуживание и эксплуатацию. Если к объекту подается вода, то нужно определить расстояние до водопровода. Рядом с ним часто скапливается влага, которая может закоротить цепь в случае порчи изоляции.

Составив план и сделав обозначение на топоплане, на следующем этапе необходимо определиться с выбором самого кабеля. Всего существует несколько марок:

Самонесущий провод с изоляцией (СИП). Он предназначен для внешней проводки по воздуху. Алюминиевые жилы закрывает полимерная изоляция. Она стойкая к ультрафиолетовым лучам, поэтому не требует дополнительной защиты.
Кабель ВВГнг-LS и его модификации являются универсальными средствами для уличного монтажа электросети. Он имеет несколько жил, выполненных из голой меди или алюминия. Они имеют свою оболочку, и помещены в общую пластиковую изоляцию. Литера «В» в индексах аббревиатуры означают виниловое покрытие, а «Г» указывают на отсутствие внешней брони жил, то есть они голые. Дополнительная буква «А» вначале маркировки показывает, что жилы выполнены из алюминия. Такие провода подходят для монтажа как по воздуху, так и в земле. Однако для них потребуется дополнительная защита в виде гофры стойкой к ультрафиолету, металлической или ПНД, ПВХ-трубы, или же любой другой прочной оболочки. Для обозначения защитных характеристик полимерной изоляции в маркировке присутствуют дополнительные символы. Строчные буквы «нг» показывают, что материал негорючий, LT и LS с низкой токсичностью и небольшим выделением дыма соответственно. При прокладке по воздуху кабель ВВГ закрепляют на тросе, так как он не выдержит механических нагрузок.
ВБбШв — бронированный кабель, его можно прокладывать в земле. под опоясывающей оболочкой у него две стальные ленты навитые вдоль кабеля. Они защитят от механических повреждений. Но такой вариант встречается реже, так как стоит дороже, но зато не нужно покупать трубу.

Также рекомендуем изучить этот вопрос в отдельной статье:

Ссылки по теме

Правила технической эксплуатации электроустановок потребителей
/ Нормативный документ от 9 февраля 2007 г. в 02:14
Библия электрика
/ Нормативный документ от 14 января 2014 г. в 12:32
Справочник по электрическим сетям 0,4-35 кВ и 110-1150 кВ. Том 10
/ Нормативный документ от 2 марта 2009 г. в 18:12
Кабышев А.В., Тарасов Е.В. Низковольтные автоматические выключатели
/ Нормативный документ от 1 октября 2019 г. в 09:22
Правила устройства воздушных линий электропередачи напряжением до 1 кВ с самонесущими изолированными проводами
/ Нормативный документ от 30 апреля 2008 г. в 15:00
Князевский Б.А. Трунковский Л.Е. Монтаж и эксплуатация промышленных электроустановок
/ Нормативный документ от 17 октября 2019 г. в 12:36
Зевин М.Б. Парини Е.П. Справочник молодого электромонтера
/ Нормативный документ от 14 октября 2019 г. в 16:45

Правила и ГОСТ

Однако помните главное — ни один нормальный энергетик или инспектор энергонадзора никогда не примет у вас такую работу. Более того, не позволит подать напряжение на этот потенциально опасный участок сети, выполненный с нарушениями.

Безусловно, если вам нужно проложить СИП под землей от уже подключенного к электроснабжению дома до соседнего гаража или пристройки, никто вам не может запретить этого сделать.

Для самого себя, вы вольны изощряться как угодно. Никто вас за это не накажет и даже не выпишет штраф. Это будет только ваше дело до одного рокового момента, пока кого-нибудь не убьет или покалечит из посторонних

Что будет причиной тому — ток утечки или шаговое напряжение не важно

Как только соответствующие органы начнут искать причину, будут подняты все нормативы и документы на которые вы наплевали или считали не обязательными, либо попытались их обойти своими инновациями и доработками.

А правила говорят следующее:

Поэтому если вы электрик который выполняет работу по найму, никогда не идите на поводу у заказчика. Отвечать в конечном итоге придется именно вам.

Никто не будет обращать внимание на тектонические сдвиги пластов земли, или большое нашествие грызунов, либо аномальное затопление участка из-за дождей или паводка. Когда следователь поймет, что причина несчастного случая — несоответствие технологии применения СИП, то вцепится в это моментально

Если же вы сделаете все по правилам, с соблюдением действующих норм, то и претензий к вам не будет

Тут уже встанет вопрос не о монтаже, а о правильной эксплуатации кабеля в течении всего периода его работы с момента подключения

Если же вы сделаете все по правилам, с соблюдением действующих норм, то и претензий к вам не будет. Тут уже встанет вопрос не о монтаже, а о правильной эксплуатации кабеля в течении всего периода его работы с момента подключения.

Несчастный случай с посторонними или лично с вами, это конечно же крайний вариант последствий укладки СИП в землю. Чаще всего происходит следующее:

изоляция провода со временем стареет и разрушается
вода так или иначе попадает в трубу, в которой проложен СИП
появляется небольшая, но постоянная утечка тока
счетчик начинает мотать почему то немного больше киловатт чем обычно, а вы все это оплачиваете
прибавьте сюда еще и падение напряжения на несколько дополнительных вольт
чем больше протяженность провода, тем вероятнее такой исход. И тем больше денег за не потребленную электроэнергию вы будете платить.

Иногда просто исчезает напряжение вследствие обрыва или нарушения контакта. При этом простое пропадание света это только полбеды от повреждения. Чаще всего, многие из таких аварий сопровождаются утечками тока по оболочке и последующими за ними пожарами.

И если в бронированном кабеле внешняя оболочка заземляется, и тем самым обеспечивается его защита, то в проводе СИП попросту и заземлять нечего.

К тому же не всегда получается произвести идеальный монтаж и прокладку сетей под землей.

Обязательно в процессе работ придется протягивать провода через узкие отверстия, проходить изгибы и повороты и риск хоть как-то повредить и поцарапать провод без внешней оболочки очень велик.

В будущем именно это место и будет самым слабым звеном в электрической цепи. Кабель в отличие от СИП, изначально изготавливается с необходимой стойкостью к механическим воздействиям, обусловленной прокладкой в грунтах, трубах и блоках.

В общем, подводя итог всему вышесказанному можно сделать однозначный вывод — прокладка провода СИП под землей категорически запрещена. Не нужно придумывать дополнительные виды защит, чтобы обойти этот запрет. Просто изначально грамотно планируйте закупку материалов и используйте их по своему прямому назначению.

Бронированный кабель прокладка

После изучения особенностей проведения электротехнических мероприятий, приобретения бронированного кабеля для прокладки к дому, расходных материалов можно переходить непосредственно к монтажу.

Подготовка траншеи (бронированный кабель прокладка в земле)

Первым делом составляют план трассы, наносят на него расстояния до ближайших строений, деревьев, кустов. Затем схему переносят на территорию, размечая колышками границы канавы. Стандартная глубина траншеи – 0,7 м, ширина при укладке одного провода – 0,2-0,3 м.

План обязательно сохраняют. По окончании работ можно сфотографировать расположение электросетей на участке.

Выкопав канаву на глубину прокладки кабеля связи в земле, удаляют куски металла, стекла, крупные камни, все, что может повредить проводку. Дно выравнивают, тщательно утрамбовывают, затем насыпают слой песка 5-10 см. Подойдет обычный карьерный песок, который предварительно просеивают.

Прокладка кабелей в лотках из бетона или железобетона усложняет процесс, но значительно упрощает ремонт. Прочная оболочка надежно прячет проводку от повреждений, влияния негативных факторов. Однако осуществляя все этапы своими руками, этот способ используют редко из-за его трудоемкости и значительного удорожания проекта.

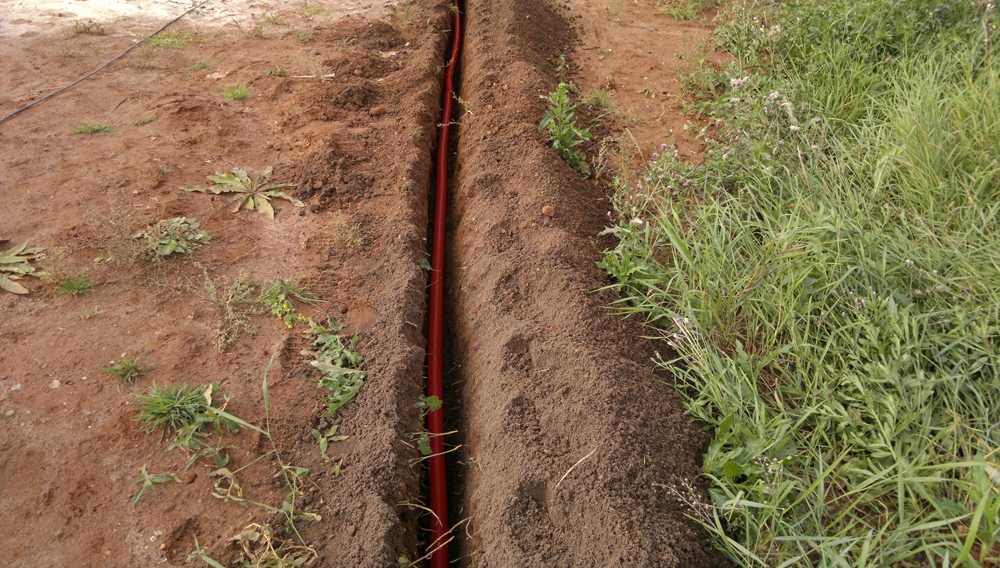

Прокладка кабеля в траншее

Укладка электрокабеля (бронированный кабель прокладка в земле)

Предварительно подготавливают и надевают футляры. Если они нужны только в 1-2-х местах, то можно их сделать из асбестоцементной трубы. Ее предварительно разрезают, укладывают на намеченном участке. После укладки провода трубы соединяют. Монтаж на подготовленную песчаную подушку ведут не «в натяг», без перегибов. Обязательно должны быть небольшие волнообразные извивы провода.

Узнайте виды электропроводки для прокладки в земле.

Свободная укладка электропроводки позволит сохранить целостность при подвижках грунта или резкой смене погоды.

Мегомметром проверяют целостность силовой линии и отсутствие короткого замыкания. Чтобы после испытания снять заряд с провода, его соединяют с броней и замыкают на землю. При большой длине проводки заряд может оказаться большим. Поэтому обязательно пользоваться защитными средствами: резиновым ковриком, сапогами, перчатками. При отсутствии мегомметра жилы можно прозвонить тестером или мультиметром. Обнаруженные повреждения следует устранить.

Если предусматривается применение трубы гофрированной для прокладки кабеля в земле, следует приобрести гофру красного цвета. Также можно использовать ПНД трубы для сетей разного назначения. Если глубина промерзания превышает размер канавы, трубу для защиты дополнительно закрепляют ко дну траншеи. Прокладку кабелей в лотках предусматривают, если напряжение выше 35 кВ. Также их можно применять для любых сетей, чтобы обеспечить максимальную сохранность.

Траншею равномерно засыпают песком слоем 15 см, утрамбовывают ногами. Сверху располагают сигнальную ленту, удостоверившись, что надпись расположена сверху. Проводят окончательную засыпку грунтом, оставляя небольшой горбик, выполняют контрольный замер мегомметром.

В зимнее время допускается проведение электромонтажных работ, но с соблюдением определенных правил:

проводник перед укладкой выдерживают при положительных температурах;
его следует быстро уложить: при температуре до 10 градусов мороза – максимум за час, ниже 10 – за 40 минут, ниже 20 – полчаса.
без подогрева возможна укладка до минус 5 градусов, а также проводки со специальной оболочкой.

Выбор проводника для прокладки

Рекомендуется для прокладки в земле использовать виды бронированного кабеля ВБ6ШВ и ВБ6ШВнг, потому что эти виды защищены стальной лентой и представляют хороший вариант, который не позволит механическим повреждениям, а также грызунам нанести ему вред. Соответственно подземный кабель с такой защитой будет очень долговечен. Преимущество его в том, что бронированный провод можно прокладывать без трубы, однако, труба рекомендуется в любом случае, так как нечаянно найти его и повредить могут работники государственных организаций при любых работах. Также, если это потребуется, его будет легче найти самостоятельно.

Мощность, которой должен обладать кабель для прокладки в грунте, требуется выбирать исходя из потребляемой мощность всех потребителей электроэнергии на объекте. Есть множество таблиц, которые помогут рассчитать, какой мощности нужен провод. Вкратце это выглядит так:

ВБШвнг 4х6 – может выдерживать мощность 11 кВт;
ВБШвнг 4х10 – может выдерживать мощность 15 кВт;
ВБШвнг 4х16 – может выдерживать мощность 21 кВт.

Рытье траншеи под кабель – расстояния и размеры

Выбранный кабель следует аккуратно уложить в траншею. Какого размера она должна быть, каких расстояний следует придерживаться при ее раскопке?

Ошибка №2
Во-первых, данную траншею нельзя копать вплотную с фундаментом дома.

Необходимо выдержать определенное расстояние в 60см.

После укладки в землю кабель не должен попадать на линию действия силы фундамента, направленную под 45 градусов от основания.

Также требуются нормированные отступы от растений и деревьев на вашем участке. Вот минимальные габариты при подземной прокладке кабеля от ближайших коммуникаций, конструкций и препятствий.

Какие размеры должны быть у этой траншеи? Ориентироваться здесь можно на типовой проект А5-92 “Прокладка кабелей напряжением до 35кв в траншеях” – скачать.

Глубина залегания кабеля – 0,7м. Учтите, это расстояние от поверхности до верха самого кабеля.

Ошибка №3
С учетом того, что под ним будет песчаная подушка в 10-15см, общая глубина траншеи должна быть не менее 900мм.

Не 0,8м, как многие рекомендуют, а именно 90см, и уж тем более не 0,7м.

Откуда вообще взялись все эти цифры? Почему нельзя элементарно прикопать кабель у себя во дворе на глубину штыка лопаты? К чему такие мучения?

Вы же монтаж делаете не в общественном месте на улице города или на стройке, где будут ездить большегрузные авто.

Самая главная причина такой глубины залегания – обеспечить оптимальный температурный режим работы кабеля.

Проложив его как можно ближе к поверхности земли, вы потеряете основное преимущество подземной прокладки – отсутствие влияния температуры окружающей среды и погодных условий.

Верхние слои почвы прогреваются значительно больше, да и влага после хороших дождей попросту не достигнет оболочки кабеля, если он у вас лежит на 70см. Чего не скажешь про 30-40см.

Второй момент такой глубины закладки – давление. Чем глубже лежит кабель, тем равномернее на него распределяется давление сверху.

Ошибка №4
Если ваш ввод в дом проходит от опоры через дорогу, то здесь закапывать кабель нужно на еще большую глубину – 1000мм.

Минимальная ширина траншеи рассчитывается по формуле = диаметр кабеля + 100мм с каждой стороны для песчаной подушки.

Кстати, дабы такая трудоемкая работа по копке траншеи не пропадала зря, некоторые дополнительно укладывают в нее контур заземления. Вот только при
этом не забудьте про минимальные отступы в 300-350мм.

Ну а в случае защиты кабеля трубой, контур вообще не помеха. Ведь не обязательно, чтобы он был в форме треугольника или квадрата.

А если позволяет геометрия участка и расположение ввода, эту же траншею приспосабливают для одновременной укладки:

вводного кабеля

кабеля на видеодомофон

уличного освещения

питание автоматики откатных ворот

Прокладка кабеля в зимний период

Допускается укладка в зимнее время года, однако, следует учесть следующие требования:

До начала укладки кабеля в траншею следует прогреть кабель в тёплом помещении или при помощи трансформатора. В случае с трансформатором нужно быть осторожным, если до этого не приходилось с ним работать, дабы избежать повреждения кабеля.

Когда кабель прогрет, его нужно уложить как можно быстрее. Когда наружная температура опускается ниже -10, то на всё есть не более часа. Когда от -10 до -20, в распоряжении всего до 40 минут. При ниже чем -20, всего полчаса. При более низких температурах электромонтаж запрещается.

Без прогрева кабеля можно укладывать проводники в случаях:
Когда температура выше -5, а проводник высокого давления.
Когда температура выше -7, а проводник защищён изоляцией.
Когда температура выше -15, а проводник защищён изоляцией ПВХ или резиновой.
Когда температура выше -20, а проводник защищён изоляцией полиэтиленовой оболочкой или резиной, а сверху оболочкой из свинца.

Нормы для прокладки под землёй

Помимо этого, прокладка кабелей в земле и монтаж должны выполняться в соответствии с ПТЭЭП и ПУЭ, вне зависимости от назначения вводимого провода. Из этого следует что:

Провод должен быть заложен на глубину не меньше чем 70 см. В случаях, если подземная линия имеет длину меньше 5 метров, а провод защищён трубой, то возможно проложить кабель под землей на глубине 50 см;
Запрещена проводка линии под фундаментом дома. Расстояние до фундамента должно быть минимум 60 см. Когда прокладываемый провод идёт из дома в другую постройку через фундамент, то следует защитить силовой провод трубой из стали. Защищать трубой прокладку кабеля нужно обязательно, так как оно подвержено различным воздействиям. Любой кабель должен быть тщательно уложен и защищён;
Между двумя проводами в одной траншее должно быть расстояние не менее 10 см, по этому показателю и определяется ширина канавы;
Следует держать отступ от кустарников не меньше 75 см, а от деревьев не меньше 2 метров. Отступ можно игнорировать, если имеется дополнительная защита проводника;
От канализации и водопровода должна быть соблюдена дистанция более метра, от газовой трубы – от двух и более;
Когда проводные линии в траншее пересекаются, тогда нужно иметь между ними отделяющий слой земли, толщиной не менее полуметра;
Провод, проходящий в земле, должен быть бронированным и предназначенным для прокладки под землёй. Слой брони нужен для обеспечения защиты от вредителей и физических повреждений;
Когда решено прокладывать кабель с использованием специальной лебёдки, что раскручивает барабан, тогда механизм должен быть оснащён ограничителем. С устройством ограничения можно совершить прокладку змейкой, что исключает натяжку линии;
Когда требуется самому провести соединение электрического проводника под землёй, можно использовать особые муфты, сделанные из металла. Такой соединительный элемент обеспечивает надёжный и долговечный контакт;
Чтобы обеспечить дополнительную защиту силовой линии под землей, возможно использование асбоцементной трубы или можно построить сооружение для проводов из кирпича;
Сверху положенного в землю проводника требуется провести сигнализирующую ленту с написанным предупреждением о проводе.

1 . Тонкостенная стальная электротехническая оцинкованная труба EMT (Electrical Metallic Tubing).

Производиться из малоуглеродистой пластичной стали.

Оцинкована внутри и снаружи. Сварной шов дополнительно цинкуется или нет, в зависимости от производителя.

Труба EMT представляет собой отличную механическую защиту кабеля и проводов в сочетании с пластичностью при гибке без заломов и без растрескивания шва, лёгкостью в резке.

Размеры до 1” можно гнуть переносным ручным трубогибом.
