Как подключить патрон для лампочки: вешаем люстру самостоятельно

Как подключить к электрическому патрону розетку

Иногда требуется установить розетку, однако, ближайшая распределительная коробка находится на большом расстоянии. С таким моментом я столкнулся, когда производил ремонт ванной комнаты. Необходимо было установить светильник у зеркала, обеспечить питание некоторых электрических приборов, допустим электрической бритвы.

В ванной уже был настенный светильник в виде шарика. К контактам электрического патрона я присоединил параллельно два провода, параллельно подсоединил к ним розетку. По правде говоря, когда включается свет в ванной, розетка обесточивается, однако, в этом есть свой плюс. Если возникнет утечка воды этажом выше, короткого замыкания не будет даже в том случае, если вода попадет в розетку. Мною была установлена стандартная розетка, которая прослужила более 10 лет. Однако лучше воспользоваться герметичной розеткой, которая подходит для помещений с повышенным уровнем влажности.

Был случай, когда я подсоединял розетку к патрону в туалетной комнате, когда требовалось устанавливать автоматический датчик включения света, оснастить унитаз функцией биде. Давным-давно, когда оплата электроэнергии зависела от количества розеток и ламп в квартире, широко использовалось устройство, так называемый «жулик». В патроны вкручивались переходные патроны. Этот жулик имел 2 трубки из латуни, как в розетке. С его помощью можно было подсоединить к люстре любой электроприбор. Жулик можно было изготовить самостоятельно из обычного электропатрона.

Замена патрона

Крайне важно помнить, что установка патрона для лампочки должна проходить при строгом соблюдении техники безопасности. Прежде всего, нужно обесточить щиток, то есть отключить в нем те автоматы, которые отвечают непосредственно за освещение

После этого обязательно необходимо снять прибор освещения, в котором установлена лампочка с неисправным патроном. Делать это нужно всегда, чтобы избежать потенциального риска вреда здоровью


Прежде всего, нужно обесточить щиток, то есть отключить в нем те автоматы, которые отвечают непосредственно за освещение. После этого обязательно необходимо снять прибор освещения, в котором установлена лампочка с неисправным патроном. Делать это нужно всегда, чтобы избежать потенциального риска вреда здоровью.

После снятия светильника можно приступать к разборке патрона, процесс которой был описан выше.

Как правило, крепление этого элемента лампочки приходится на трубку из металла. Подобный тип фиксации является наиболее популярным, так как с его помощью можно не только придать всей конструкции наибольшую прочность, но и воплотить в жизнь многочисленные дизайнерские решения благодаря способности такого механизма выдерживать большую нагрузку, которая приходится именно на металлическую трубку. Кроме того, эта деталь может быть оснащена различными гайками, что позволяет фиксировать на светильнике самые разные плафоны и декоративные абажуры.

Если находящиеся внутри провода значительно устарели, их также рекомендуется заменить. Сделать это нетрудно, достаточно лишь достать из трубки старые кабели, а на их место протянуть новые.

Заканчивается работа сборкой патрона в обратном порядке

Здесь особо важно проявить аккуратность, так как любое, даже минимальное повреждение изоляции может стать причиной возникновения коротких замыканий

Как правильно подключить патрон для лампочки к проводам на потолке

Патрон – это важный элемент осветительного прибора, он соединяет цоколь с электрическим кабелем, фиксирует лампу. А в некоторых моделях светильников на него крепится плафон или абажур.

Если вы не знаете, как подключить патрон к проводам на потолке, а вызывать электрика не хотите, то попытайтесь самостоятельно разобраться в установке.

Чтобы провести качественную работу, нужно понять, как он устроен, изучить особенности установки разных видов изделий, соблюдать правила техники безопасности.

После этого вы вполне сможете отремонтировать вышедший из строя прибор самостоятельно.

Маркировка электрических патронов

Все электрические патроны имеют схожий принцип работы. Они отличаются конструктивным исполнением, размерами и материалами. Но независимо от вида это приспособление в светильниках играет важную роль – проводит ток к лампочке.

Довольно часто у людей далеких от электрики возникают проблемы с расшифровкой маркировки, которая нанесена на корпус устройства. Она состоит из букв и цифр, которые определяют мощность и напряжение устройства.

Расшифровка маркировки распространенных патронов:

Маркировка Максимальный ток нагрузки (А), мощность (Вт) Особенности патронов
Е14 2А, 440Вт Тип – резьбовой. Миньон применяется для маломощных источников света.
Е27 4А, 880Вт Тип – винтовой. Резьба круглая. Устанавливается практически на все потолочные, настольные и настенные светильники.
Е40 16А, 3500Вт Тип – винтовой. Резьба круглая. Материал – керамика. Подходит для мощных светильников.
G4 – G10 5А, 60Вт Штыревые патроны. Применяются с маломощными лампочками.
G9 5А, 60Вт Тип – штырьковой. Подходит для цоколей, которые имеют плоский контакт.
GU10 5А, 50Вт Подключается к маломощным галогенным лампочкам и светодиодам. Имеет увеличенный диаметр входа для цоколя. Разъемный соединитель сначала вставляют, а потом поворачивают за часовой стрелкой, чтобы фиксация была более надежной.
G13 4А, 80Вт Подходит для трубчатых ламп. После установки осветительного элемента в патрон его нужно повернуть под прямым углом относительно оси.
GX23 2А, 75Вт Имеет 2 контакта. Применяется для газоразрядных ламп в форме буквы «U» или светодиодных цилиндрических устройств.
G24 2А, 75Вт Имеет 4 контакта. Подходит для подключения U-образных люминесцентных и трубчатых светодиодных источников света.
2G7 2А, 50Вт Оснащен 4-мя контактами. В него устанавливают такие же лампочки, как и в GX23, 2G7.
GX53 5А, 50Вт Конструкция схожа с патроном GU10, но GX53 тоньше. Устройство подключают к точечным светильникам.

Патроны с обозначением Е (Эдисон) применяются с винтовыми цоколями, а G – с штырьковыми.

Цифра в маркировке определяет диаметр цоколя (мм) для устройств типа Е, или расстояние между контактами (мм) для изделий типа G.

Внимание! Ток полной нагрузки и мощность зависят от того, из какого материала изготовляют патрон. К примеру, керамические устройства рассчитаны на больший ток, поэтому к ним подключают более мощные лампочки, чем к пластмассовым

Устройство

Конструкционные особенности патронов зависят от серии. Чаще всего применяются приспособления типа Е. Поэтому строение патронов можно рассмотреть на их примере:

  1. Внешний корпус с гильзой, на которой резьба.
  2. Донышко.
  3. Вкладыш, на котором размещены контакты.

Благодаря двум пластинам из латуни на вкладыше и крепежным планкам с резьбой происходит подача электрического тока на разъемный соединитель лампы.

На изображении выше заметно, как пластинки контактируют с цокольной частью.

Чтобы избежать поражения током, подсоединяйте фазную жилу к центральному контакту цоколя.

Патроны типа G функционируют так же, но их строение более простое, чем у приборов серии Е. Кроме того, штыревые устройства немножко по-другому передают ток на разъемный держатель лампочки.

Как правильно подключить патрон

Чтобы знать, как подключить патрон для лампочки, сначала изучите его конструкцию. Ведь способы установки приборов с разным устройством немного отличается.

Строение патрона для лампочек

Электропатрон состоит из сердечника, винтового зажима, прижимного контакта, резьбы и корпуса. Как правило, корпус цилиндрический. На него крепится гильза, имеющая эдисоновскую резьбу, донышко с керамическим вкладышем. Контакты с планками нужны, чтобы передавать напряжение к цоколю. Для повышения безопасности во время эксплуатации на цоколь подается фаза, уменьшающая соприкосновение тока и возгорание.

Сердечник

Сердечник нередко состоит из керамики, пластмассы и карболита. Стоит отметить, что из всех существующих материалов, карболит является самым надежным из них. Он прилично нагревает осветительные лампы, но работает с малыми энергозатратами. Не способен плавится, поскольку создан из фосфора. В зависимости от вида патрона, сердечник бывает толстым, плоским, двойным и тому подобное.

Сердечник как неотъемлемая патронная часть

Винтовой зажим

Винтовой зажим или клеммы — элементы, которые предназначены для соединения проводниковых и клеммных элементов, бывают в лампочках типа О, U и С. Нередко можно встретить ножевую клемму, соединительную муфту с лепестком и другие модели. Интересно отметить, что у патронов современного типа они находятся снаружи. Не нужно искать его о внутренней части.

В случае с винтовым патроном, подсоединять провода к нему можно соединением ко вкладышу из керамики, где уже смонтированы латунные контакты. Также это можно сделать клеммными колодками и безвинтовым методом. В последнем случае это возможно, где патроны не имеют пластик.

Важно! В момент подсоединения проводов к части патрона, фаза должна быть подключена к контакту светового цоколя по центру. Благодаря такому подключению, в момент вкручивания и выкручивания, короткого замыкания не произойдет

Прижимной контакт

Прижимным контактом называется тот, который был получен прижатием металла к полупроводниковому элементу или металлу. На данный момент во всех цоколях используются латунь как основной материал. Для повышения безопасности при работе, на центральный цокольный контакт подается фаза, уменьшающая вероятность того, что он соприкоснется с током. Стоит отметить, что контакты прижимные у всех моделей патронов разные. К примеру, у штыревых вставных моделей G4 и G8 их два, а у патрона G9 одна петля как контакт. У G24 четыре вставных контакта, поскольку он предназначен для разных цилиндрических люминесцентных ламп со светодиодами. Есть вовсе бесконтактные модели.

Вам это будет интересно Рейтинг лучший инфракрасных обогревателей

Прижимной контакт как неотъемлемая патронная часть

Резьба

Резьба цоколя — неотъемлемый элемент всего патрона. На данный момент существует 10 размеров резьбы Эдисона. Все они представлены выше. Каждая резьба создана для конкретного предназначения. Существуют модели для промышленности и коммерческой деятельности, освещения улиц и магистралей, а есть обычные бытовые элементы с большой или малой мощностью. Некоторые из них создаются с учетом температуры, в которой они будут использоваться. К примеру, есть отдельно элементы для работы в холодильнике или морозильной камеры фабрики. Есть модели, которые не бояться осадков в виде снега и дождей и используются исключительно на улице.

Резьба имеет свое конкретное предназначение

Корпус

Стандартная длина штифа от 0,64 миллиметров до 0,9 в В типах. Бывает представлен корпус, где есть гибкое присоединение, фокусирующее, с утопленным контактом, цилиндрическое, безштифтовое, цилиндрическое с коническим концом

Важно отметить, что керамический корпус, представленный сегодня на рынке в большом количестве, создается из жаропрочного материала, способного выдерживать большой нагрев. Часто он имеет единый неразбираемый вид, куда встроена резьбовая гильза

Обратите внимание! Подключение керамического агрегата к сети осуществляется с помощью винтовых клеммовых зажимов, располагающихся по центру данного патрона. Делается это обыкновенной отверткой. Корпус с гибким присоединением

Корпус с гибким присоединением

Источник

Подключение многожильного провода

Если же у вас многожильные провода, то здесь никак не обойтись без предварительного формирования колечка и его пропайки. Иначе 100% надежности и долговечности от такого соединения не добиться. Контакт будет просто раздавлен шляпкой винта.

Жилки в этом случае предварительно разделяются пополам и скручиваются.

После чего формируется свободное кольцо вокруг болтика.

Его то и нужно пропаять с последующим подключением.

Лишние хвосты после кольца откусываются.

Еще не забывайте перед всеми этими процедурами, изначально одеть «жопку» от патрона на сам кабель.

Иначе собрать его после этого не получится и придется перекручивать патрон по второму разу.

Второй недостаток карболитовых изделий — время подключения.

На весь процесс разборки-сборки, отвинчивание-завинчивание винтиков, уходит от 5 до 10 минут. Поэтому процедуру «заряжания» карболитового патрона, быстрой никак не назовешь.

Назначение патрона


Виды электрических патронов

Электросеть в доме или на производстве состоит из проводов и электроприборов, а также разных электромеханических изделий. К таким приборам относится патрон электрический. Он соединяет осветительное устройство (светодиодную, люминесцентную или любую другую лампочку) с кабелем и фиксирует ее в потолочном, настенном или настольном светильнике.

Патроны используются для любых типов ламп

Важно, чтобы лампочка имела такой же цоколь, как и электрический патрон. В ином случае ее подсоединить не получится

Изготавливаются такие устройства из разных материалов – термопластик, керамика, металл, термостойкие полимеры.

Как правильно подключить патрон для лампочки к проводам.

Такая казалось бы простая и незамысловатая процедура, как подключение патрона для лампочки, имеет свои нюансы, не всегда знакомые для людей далеких от электричества.

Да что говорить, иногда сами электрики делают это не правильно. Чем это может обернуться для вас при дальнейшей эксплуатации?

Наибольшее распространение на нашем рынке получили 3 вида патронов:

Начнем с карболитовых. Данный патрон является разборным и состоит из трех частей:

Чаще всего в наших квартирах используются патроны имеющие маркировку:

Значение в цифрах обозначает диаметр цоколя лампы в миллиметрах, которая подходит для этого патрона.

Буковка «E» говорит о том, что он относится к винтовой серии с резьбой Эдисона.

Бывают еще штыревые, серии G и некоторые другие, представленные ниже.

Такие изделия рассчитаны на ток не более 4А. То есть, в сети 220В к ним можно подключить нагрузку до 900Вт.

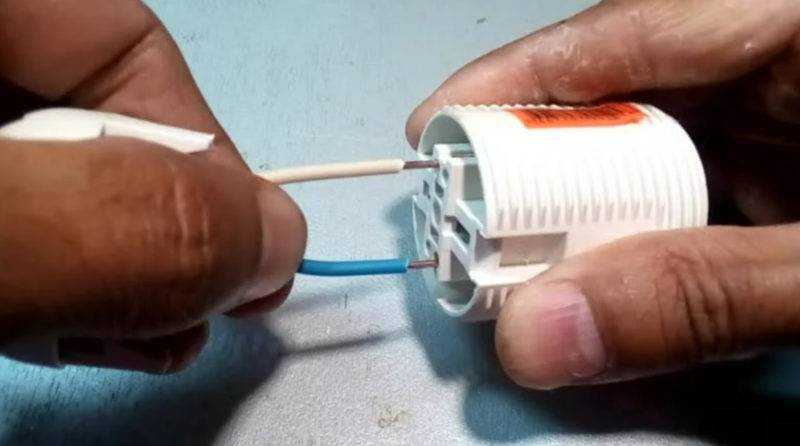

Подключение кабеля производится в следующей последовательности.

Перво-наперво перед началом работ нужно выяснить, какая из жил в кабеле является фазой. Это главный момент отвечающий за безопасность всей дальнейшей сборки.

Делается это при помощи обыкновенной индикаторной отвертки.

Контакт для подключения представлен на фото ниже.

Почему это так важно? Дело в том, что в патроне у вас никогда не должна быть под напряжением резьбовая часть. Не многие знают, но выключатель света (одноклавишный, двухклавишный) при отключении разрывают только один из проводников

Второй, так и продолжает напрямую поступать на патрон. А теперь представьте, что электрик случайно перепутал фазу с нолем и пустил через выключатель нулевую жилу.

В итоге, в один прекрасный момент, лампочка в люстре может не просто перегореть, а лопнуть с разрушением стеклянной колбы.

Вы отключите свет чтобы ее заменить, и при такой замене, вам по любому придется соприкоснуться с цоколем.

Есть вообще светильники полностью с металлическим корпусами патронов. Стоит здесь перепутать подключение проводов, и при нештатной ситуации весь светильник целиком окажется под напряжением.

Еще часто можно наблюдать ситуацию, когда при заворачивании лампочки в патрон, она почему то не светится. Причина здесь кроется в отгибании центрального контакта. Он просто не достает до пятачка цоколя.

Чтобы исправить этот дефект, достаточно его подогнуть обратно. Многие делают это неизолированными отвертками, либо ножом.

В результате неаккуратных действий, вы обязательно заденете боковые контакты, а они у вас будут под напряжением.

Как итог — удар током вам обеспечен. Опытные электрики в этом случае советуют вообще не применять отвертки или посторонние инструменты, а воспользоваться самим патроном.

Выкручиваете цилиндрический корпус с резьбой и вставляете его боковой гранью между двух контактных площадок.

Далее краешком цепляете центральный пятачок и отгибаете его к верху. Никаких КЗ при этом вы не создадите, да и сами под напряжение не попадете.

И не важно на стене этот патрон или на потолке. Делается все в обоих случаях аналогично

Поэтому запомните — нулевой проводник всегда должен приходить только на резьбовую часть цоколя.

У многих возникает вопрос, а куда подключать провод заземления, если у вас 3 провода в кабеле? Ведь на вкладыше с контактами больше нет свободных разъемов.

Данный третий провод, должен подключаться к корпусу самого светильника. Обычно на люстре или бра, всегда есть заводское место, куда и должна подсоединяться «земля».

Поэтому непосредственно в сам патрон, третий провод не заводится. При зачистке кабеля всегда делайте этот проводник желто-зеленого цвета большей длины, как минимум в два раза.

Хотя надо сделать замечание, что на некоторых видах керамических цоколей, есть подобные разъемы.

Преимущества и недостатки

Достоинства данного патрона:

простота разборки и сборки

надежность проверенная временем

контактные площадки фиксируются винтами

Во-первых, при необходимости (выгорание, оплавление) их можно заменить. Либо просто поджать при ослаблении контактов и нагреве соединения.

Кстати, данные винты нужно подтягивать изначально, еще перед непосредственным подключением проводов. Этим вы продлите срок службы патрона и лампочки в разы.

В 90% случаев лампочка и перестает светить, потому что центральный контакт греется и его площадка в виде пластинки начинает отгибаться, постепенно отходя от цоколя лампы.

Недостатки:

неудобство подключения к винтовым зажимам

Для обеспечения хорошего контакта, вам придется их выкручивать целиком из своего посадочного места.

При этом если у вас отвертка не марки Wera, с кучей дополнительных «фишек», то этот винтик часто выпадает и закатывается в самые неподходящие места.

Хотя опытные электрики обходятся без полного выкручивания винтов и выгибания аккуратных колечек на медных жилах. Все подключение делается гораздо проще.

Жилы зачищаются немного больше обычного (сантиметра на 2-3), а винты только ослабляются. Далее жилку заводите под шайбу с винтом и делаете оборот строго по направлению закручивания резьбы.

Это необходимо для того, чтобы при затягивании винта, колечко не разогнулось, а наоборот затянулось еще лучше.

После этого все излишки выступающие за болтиком откусываете бокорезами. У вас должно получится некое полукольцо.

Все что остается — это дожать его утконосами до полноценного колечка.

Затягивать такое соединение пока еще нельзя. Оно должно «играть» на своем посадочном месте.

Берете второй провод и проделываете с ним ту же самую процедуру. Только после этого можно затягивать винты до упора. В итоге такого подключения, не нужно ничего откручивать, заранее делать какие-то колечки, угадывая диаметр болтиков.

Все это подгоняется непосредственно на самом патроне. Экономия времени и трудозатрат что называется на лицо.

Единственный минус такого способа — расход провода будет больше на пару сантиметров чем обычно.

Ремонт электрического патрона с безвинтовыми контактными зажимами

Соседка делала ремонт в квартире и снимала люстру с потолка. Она откручивала гайки с электрических патронов, имеющих безвинтовые контактные зажимы, чтоб можно было снять плафоны. Цилиндрические части патронов повисли на проводах, отсоединившись от донышек. Люстра проработала с лампами накаливания 6 лет. Стало понятно, что за счет выделения тепла, пластмасса стала хрупкой, защелки обломались. Я решил отремонтировать патроны.

Первым делом были спилены защелки до уровня площадок в основании корпуса патрона. На фото слева сломанная защелка, справа – защелка, подогнанная по размеру.

Новые защелки изготовлены и листа латуни, толщина которого 0,5 мм. Ширина равна ширине обломанных защелок. Затем заготовка согнута по форме, на фото видно. Ее можно изготовить из любого имеющегося металла – алюминия, железа.

Стороной, которая была загнута, полоска заводится в дно патрона со стороны закругленной части. После этого, оставшийся участок загибается по контуру держателя (на фото).

Далее дно патрона накручивается на трубку в люстре.

Затем подсоединяются электропровода. Самодельные защелки прекрасно выполняют свою задачу. Эта защелка прослужит многие годы.

Где плюс и минус у лампы?

Впервые пытаюсь мк прошить

19 комментариев

  • Comments 19
  • Pingbacks 0

Обычно такие 220 ,

ну, светодиодные на 220.

Гномик в розетке определит где плюс,а где минус)

Они обычно и на 12, и на 220. Там нет плюса и минуса, обычная спираль, питается как переменным током, так и постоянным

у неё ноль и фаза, а так пофиг где ноль а где фаза

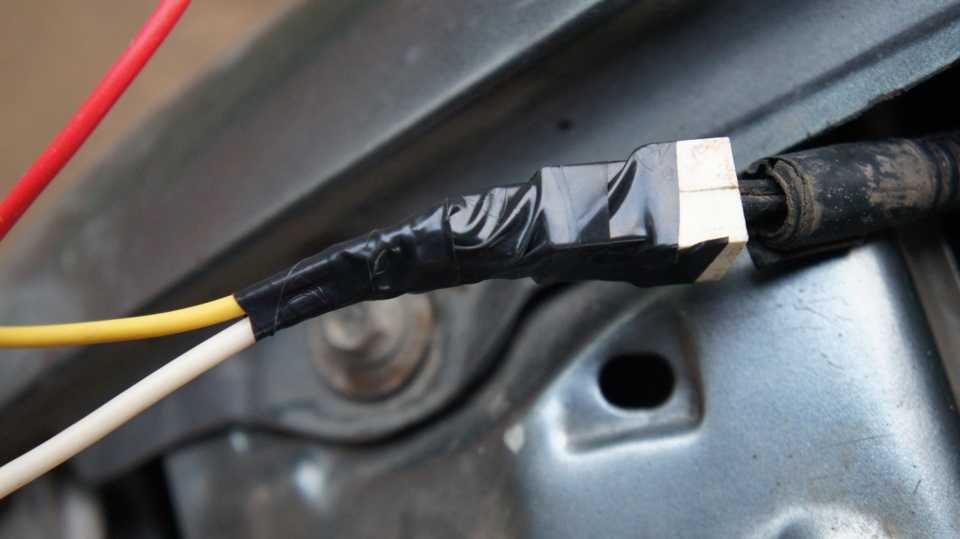

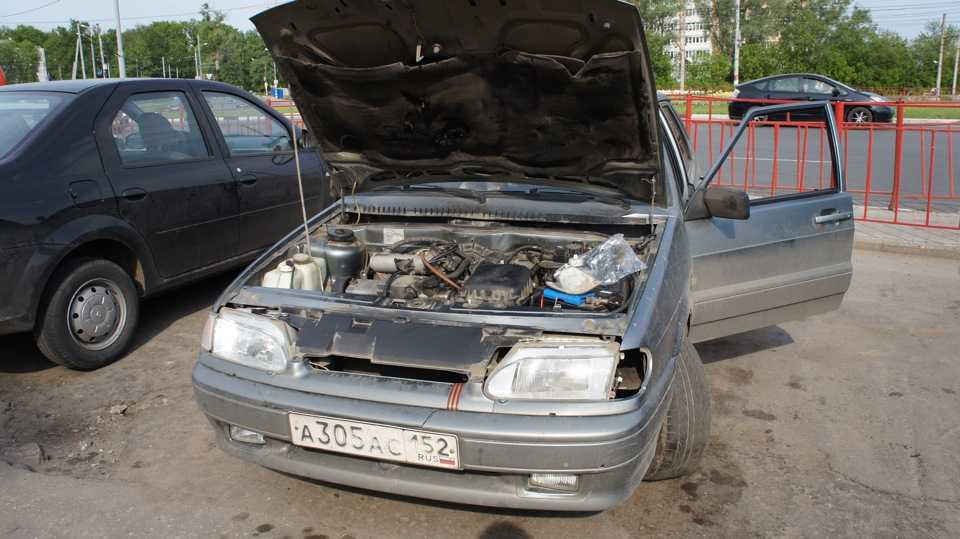

Давно вынашивал идею сделать себе американки. Нравится как выглядит.Колхозить не хотел. Перечитал много информации и нашел оптимальный для себя вариант.Все что мне понадобилось:1) Лампа двухнитиевая (двухконтактная) с цоколем. 2 шт.

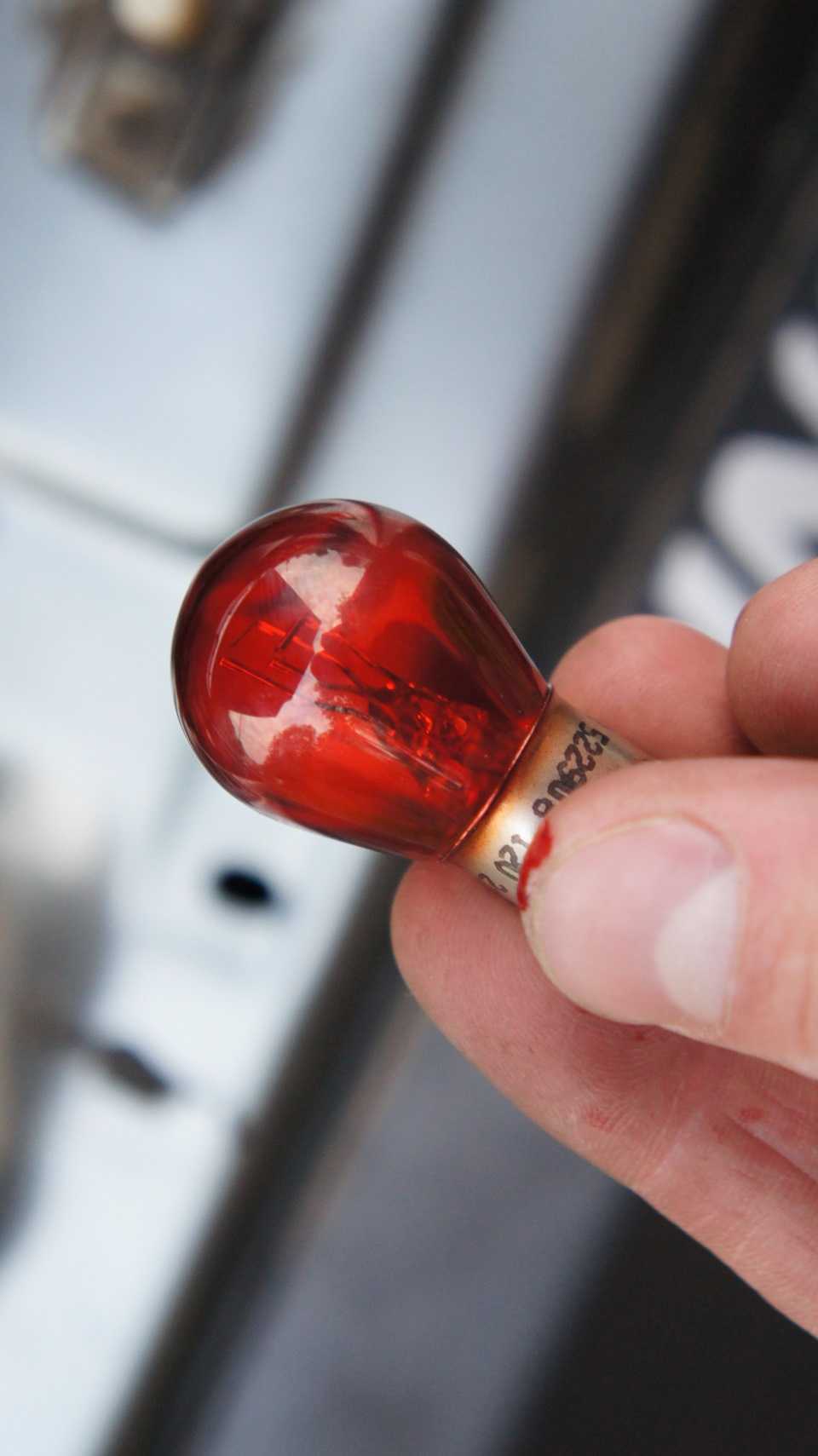

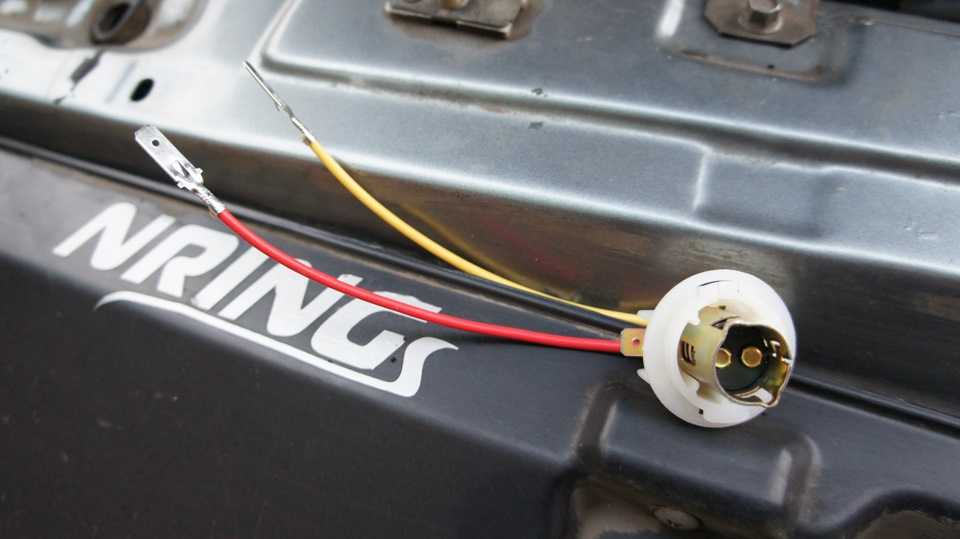

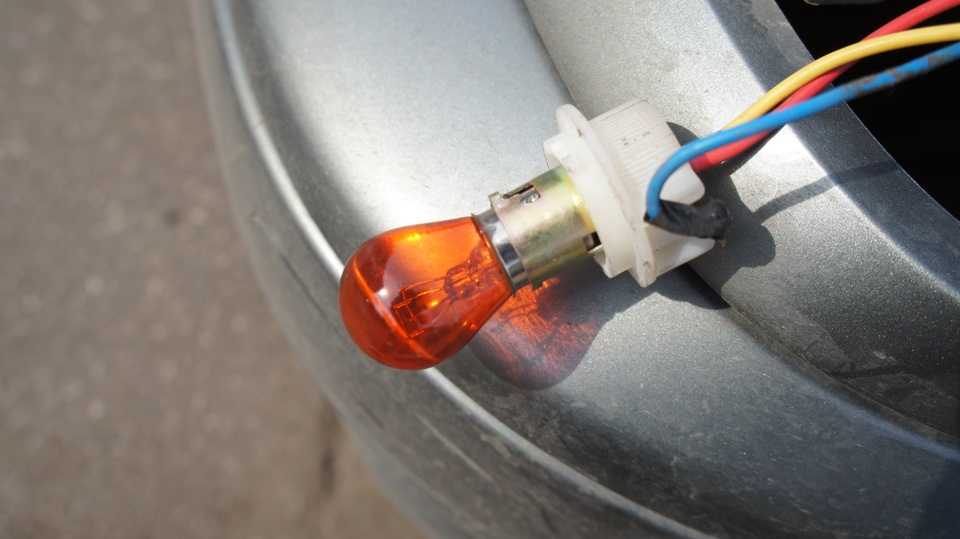

2) Патрон двухконтактный под цоколь. 2шт.

3) И обычный набор «авто электрика» : провода, клеммы, изолента

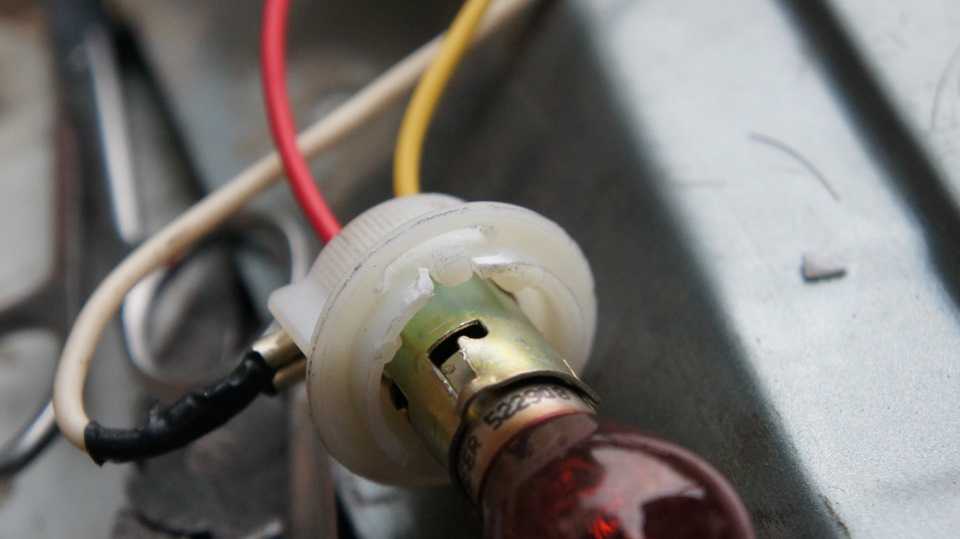

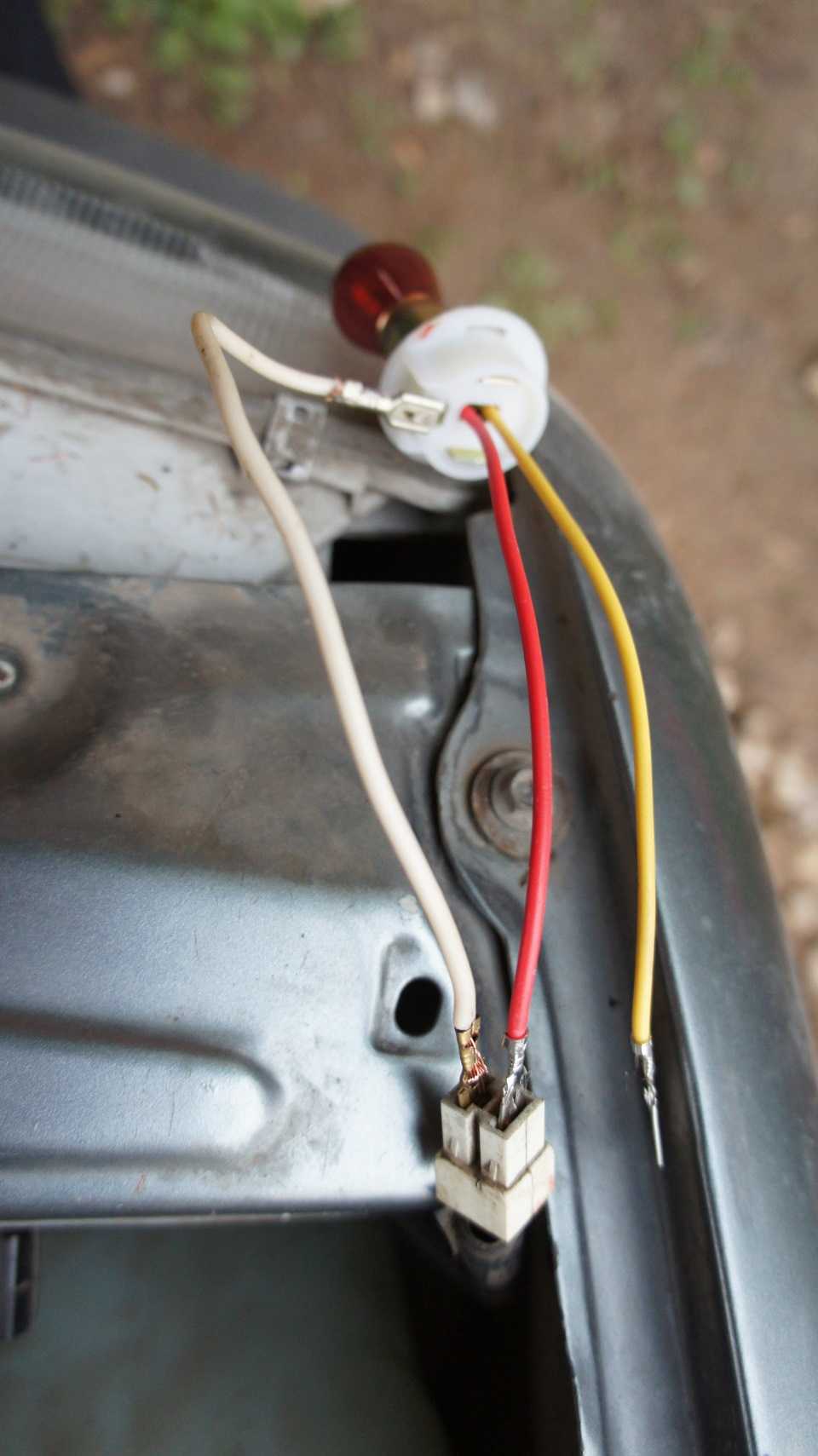

Далее все просто.От патрона идет два плюса и один минус. Плюсы (провода) подключаем один на габарит, другой на поворотник. На габарит идет слабый свет, на поворотник яркий. Минус кидаем на поворотник. Все изолируем. Включаем. Радуемся.

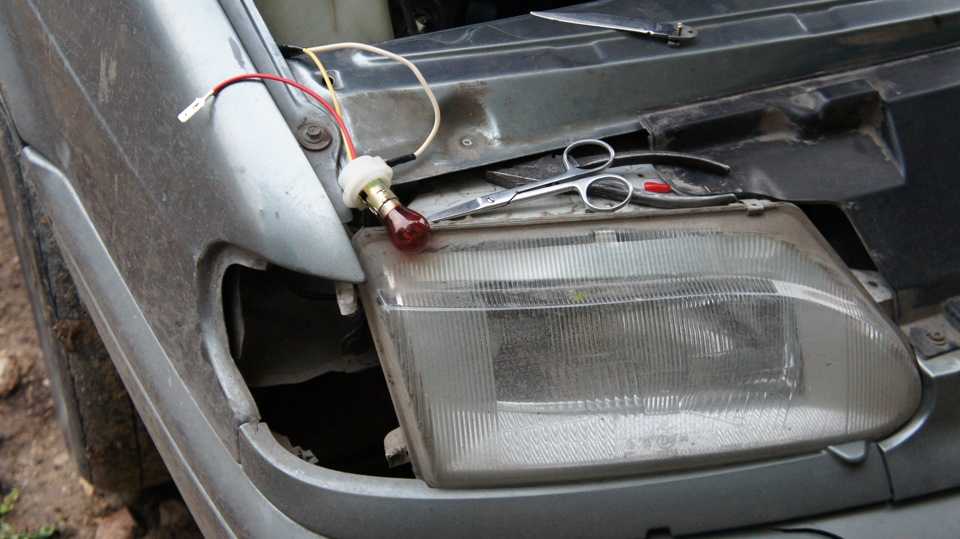

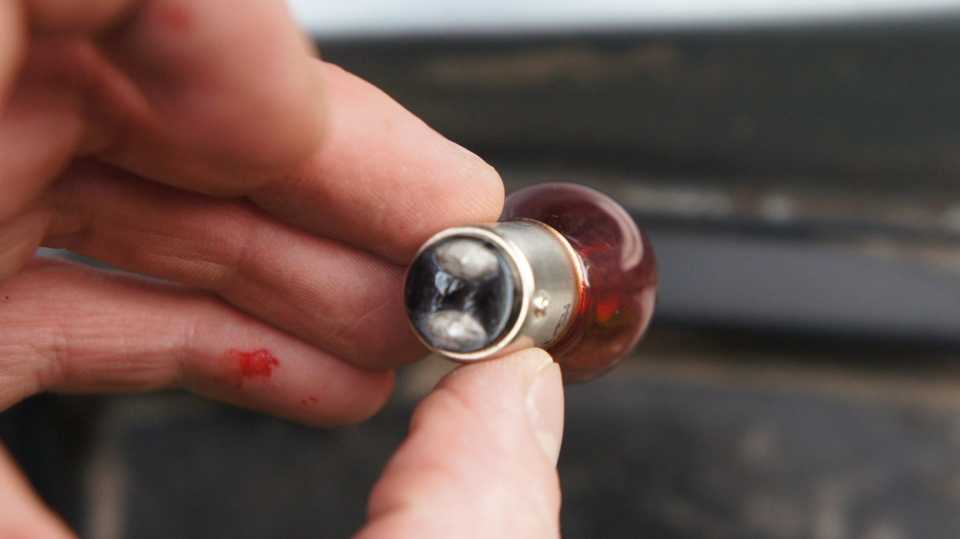

Теперь о возможных затруднениях.У меня новый цоколь не подходил к поворотнику. Пришлось обрезать немного пластика, чтобы цоколь встал плотно.

Следующей трудностью стал поиск компонентов. Я потратил неделю ежедневных поездок по всему городу сначала чтобы просто найти лампочки, а затем еще несколько дней, чтобы найти патроны. Лампы в итоге я сначала купил красные. Но когда подключил, понял, что лоханулся. На следующий день чудом нашел магазин с последними оранжевыми лампами.

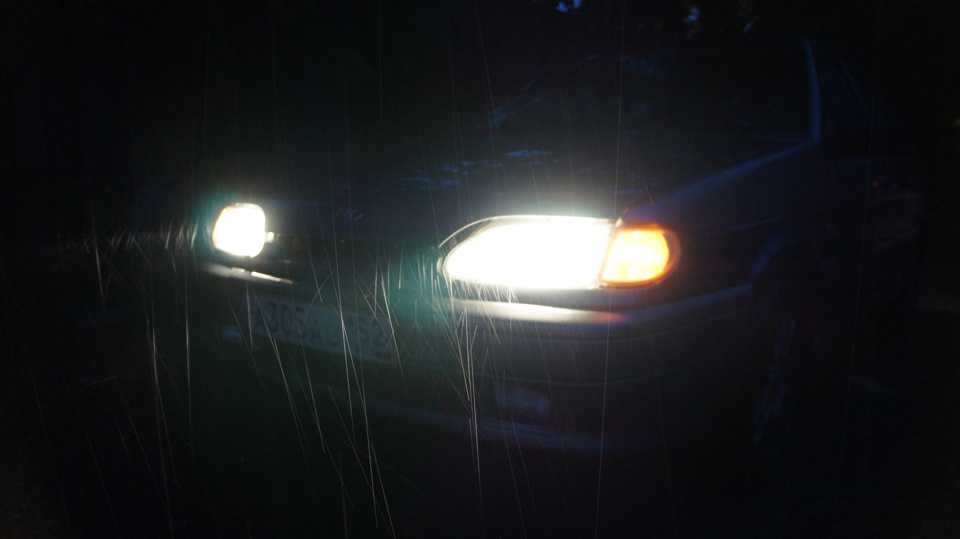

Вот вроде и все, что можно рассказать. Если есть вопросы — задавайте. Постараюсь ответить)

Оглавление

Патроны винтовые Устройство и принцип работы электрического винтового патрона Керамический патрон Патроны из пластика Карболитовые патроны Патроны для штырьковых цоколей G Патроны для люминесцентных ламп Патроны G5 Патроны G13 Сдвоенные патроны 2 G13 Патроны для галогеновых ламп

Когда-то давным-давно, кто-то очень умный сказал: «Да, будет свет!» И стал свет. И с тех пор без света нам никуда. Особенно в России, где в декабре день длится всего несколько часов. Но слава Богу, живем мы в двадцать первом веке и у нас в распоряжении масса устройств, которые дарят нам хоть и искусственный, но такой нужный и приятный свет. А какое самое простое из этих устройств? Да, конечно, лампочка! А куда обыкновенно вставляется лампочка? Лампочка, как всем известно, вставляется в патрон. Вот об этих самых патронах мы сейчас и поговорим.

Электрический патрон, по сути является передаточным звеном, которое передает энергию электрического тока на устройство, генерирующее свет. Кроме того, патрон несет и монтажную функцию — именно в нем крепится само это устройство для генерации света. Добавим, он может иметь и эстетическое назначение, быть красивым, декоративным и радовать наш глаз.

Рисунок 1. Электрические патроны

Маркировка.

На каждом изделии должны быть указаны все необходимые параметры. Маркировка включает в себя:

  • ток нормируемый (единица измерения ампер) (иногда мощность лампы в ваттах);
  • напряжение нормируемое (единица измерения вольт);
  • напряжение нормируемое импульсное (единица измерения киловольт);
  • род тока (для патронов с выключателем);
  • изготовитель (указано соответствующий товарный знак, клеймо);
  • тип изделия;
  • влаго- , пылезащита;
  • наибольшая рабочая температура;

Изделия Е14 и Е27 могут работать при нормируемом напряжении 250В. Е14 выдерживает нормируемый ток до 2А (мощность 440Вт). Е27 – может потреблять значительно больше – до 4А (мощность 880 Вт.).

Характеристики:

  1. Нормируемая температура обозначается буквой Т.
  2. Для обозначения величины тока используют букву А (Амперы).
  3. Напряжение – В (вольты).
  4. Влагозащита имеет символ – IPXI. Этот символ обычно нанесен на наружную часть патрона.

Как подключить розетку к электрическому патрону

На первый взгляд подключение розетки к электрическому патрону — процесс совершенно бессмысленный. Представьте, если срочно понадобилась розетка рядом с зеркалом в ванной комнате, а распределительная коробка расположена слишком далеко. В ванной комнате обязательно имеется осветительный прибор с патроном, к которому параллельно подсоединяют два кабеля, необходимых для эксплуатации розетки.

Но есть один нюанс: розетка обесточивается всякий раз, когда выключается свет в ванной комнате, что нельзя назвать недостатком. Подобная взаимосвязь повышает электрическую безопасность — в случае утечки воды и попадания влаги на розетку исключается короткое замыкание. Для большей безопасности выберите герметичные розетки, предназначенные для комнат с высоким уровнем влажности.

Способы крепления электрических патронов в люстрах и светильниках

При замене или ремонте неисправных электрических патронов в люстрах и светильниках их приходится снимать. Для этого необходимо знать, как крепится патрон к основанию люстры.

Крепится патрон в люстрах и светильниках, как правило, за донышко. В отверстии ввода провода в патрон есть резьба. У Е14 – М10×1. У Е27 может быть одна из трех: М10×1, М13×1 или М16×1. Светильники бывают подвешены непосредственно на электропроводе и на металлической трубке любой длины и формы с резьбой на конце.

Крепление электрического патрона в светильнике за токоподводящий провод

Крепление патрона за токоподводящий провод без его дополнительного закрепления не допустимо. В донышко вворачивается пластмассовая втулка с отверстием в центре для прохождения электропровода, в которой предусмотрен фиксирующий пластмассовый винт.

После подключения проводов к контактам патрона и его сборки, пластмассовым винтом зажимают провод. Часто втулкой еще закрепляют декоративные элементы светильников и детали для крепления плафона. Таким образом, обеспечивается надежность подключения электрического патрона, подвески светильника и крепление плафона. Фото отчет о том, как я крепил патрон за токоподводящий провод при изготовлении бра для прихожей. Провод применяется специальный с повышенной механической прочностью.

Крепление электрического патрона в люстре на трубке

Крепление электрического патрона на металлической трубке самое распространенное, так как позволяет подвешивать тяжелые плафоны и дает простор дизайнерской фантазии. На трубку часто навинчивает дополнительные гайки и с помощью них, непосредственно на трубке крепят любую арматуру люстр, декоративные колпаки, сами плафоны. Всю нагрузку уже несет не электрический патрон, а металлическая трубка. Провод для подключения патрона пропускается внутри трубки.

Есть электрические патроны, у которых на наружной части цилиндрического корпуса есть резьба, на которую можно накрутить абажурное кольцо и с помощью него закрепить плафон или другой элемент дизайна и направления светового потока.

Крепление электрического патрона втулкой

В настольных лампах и настенных светильниках электрические патроны часто закрепляются металлическими или пластмассовыми трубчатыми втулками к деталям из листового материала. Такой способ крепления расширяет возможности конструкторов светильников, так как достаточно просверлить в любом месте детали, сделанной из листового материала отверстие и закрепить патрон втулкой.

Неоднократно приходилось ремонтировать светильники с таким креплением электрического патрона втулками из пластмассы по причине ее деформации. От нагрева лампочкой накаливания, пластмасса деформировалась, и электрический патрон начинал болтаться.

Заменял расплавленную втулку металлической. Брал от переменного резистора типа СП1, СП3. У них крепежная резьба М12×1

Обращаю внимание, что резьба может быть и другой. Дело в том, что присоединительная резьба патронов Е27 не нормирована, и каждый изготовитель патрона делал резьбу по своему усмотрению

Если надумаете использовать втулку от резистора, то прежде, чем ломать резистор, обязательно проверьте, подходит ли резьба к патрону. Резистор полностью разбирается и из пластмассового основания извлекается втулка.

Крепление электрического патрона в люстре с безвинтовыми контактными зажимами

Крепление электрического патрона с безвинтовыми контактными зажимами несколько отличается от крепления традиционного по причине того, что соединение корпуса с донышком осуществляется с помощью двух защелок, а не резьбы.

Сначала на трубку с резьбой в люстре накручивается донышко, затем в патрон заправляются провода и в завершение цилиндрический корпус защелкивается в донышко. На фотографии защелки у донышка отломаны, с такой неисправностью люстра попала мне в ремонт. Такой патрон можно отремонтировать, технология ремонта описана в статье ниже.

Поэтому если Вам придется менять такой патрон в люстре, то для того, чтобы не испортить провода, сначала отведите с помощью отвертки в стороны защелки, тем самым освободив корпус от донышка.

На этой фотографии изображен патрон с безвинтовыми контактными зажимами, установленный при ремонте люстры взамен патрона, вышедшего из строя. В данной люстре патрон выполняет и крепежную функцию, фиксирует декоративную металлическую чашку, к которой в собранной люстре прилегает стеклянный плафон.

Способы крепления электрических патронов в люстрах и светильниках

Чаще всего приходится подключать узлы, которые расположены в осветительном оборудовании. Это накладывает определенные требования в зависимости от варианта крепления и конструкции осветительного прибора. Чаще всего применяют такие способы:

  1. Крепление патрона в светильнике за токопроводящий провод не допускается, так как нельзя, чтобы нагрузка приходилась на этот элемент. Исключение составляет использование кабеля в усиленной изоляции, рассчитанной под определенные нагрузки. Но все равно, вешать массивные люстры таким методом не стоит. Подключение патрона для лампочки производится в стандартном порядке. Провод протягивается через отверстие в задней части и фиксируется в неподвижном положении специальным винтом, расположенным сбоку. Его нужно закручивать так, чтобы закрепить провод, но при этом не деформировать его.
  2. Установка подключения патрона в люстрах с несущим элементом в виде трубки намного проще. Тут нагрузка приходится на трубчатый элемент, внутри которого протягивается провод, что делает конструкцию намного аккуратнее. Кабель вытаскивается с небольшим запасом и присоединяется к патрону как обычно. В верхней части он подключается к питающей сети через колодку, место соединения закрывает декоративный колпак.
  3. Установка патрона для лампочки за счет втулки используется как в люстрах, так и в настенных светильниках, а также настольных лампах. Для этого в верхней части есть резьбовой элемент, который вставляется в отверстие и сверху фиксируется гайкой соответствующего размера. Лучше всего, если крепление металлическое, пластиковые со временем расшатываются и отремонтировать их не получится. Поможет только замена целиком, так как подобные детали отдельно не продаются.
  4. Крепление вариантов с безвинтовыми зажимами еще проще. Это современное решение, появившееся недавно, оно все чаще встречается в люстрах. В этом случае вначале нужно закрутить на резьбу нижнюю часть элемента, через которую пропускается провод, обычно двухжильный. Потом он подключается к контактам и верхняя часть аккуратно совмещается с фиксаторами и защелкивается до упора. Такая система надежно держит элемент без дополнительного крепежа.


Так выглядит безвинтовое крепление плафона.

Если нужно снять безвинтовой патрон, понадобится тонкая плоская отвертка. С ее помощью снять вначале один фиксатор, после второй, после чего аккуратно извлечь верхнюю часть с посадочного места.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Электрошкола
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
