Установка распределительных коробок

Где и как устанавливать распределительные коробки

Обычно коробки располагаются под потолком на расстоянии 100-200 мм от него. Конкретное значение зависит от высоты комнаты. Если проводка скрытая, то изделие размещается внутри стены на определенную глубину так, чтобы поверхность крышки была заподлицо со стеной. Для электропроводки открытого типа подойдут наружные коробки.

Размещая прибор в углублении стены, нужно обеспечить выполнение двух требований. Во-первых, нужно знать, где он установлен, во-вторых, следует обеспечить своевременный доступ к изделию, не нарушая при этом эстетичность. Если последним можно пренебречь, не нарушив ПУЭ, то первое требование является обязательным и важным.

Поддержать эстетичный внешний вид можно за счет поклейки красивых обоев, после чего аккуратно обрезать вокруг крышки распределительной коробки, не удаляя ту часть, которая приклеена на нее. Выбирая альтернативные варианты отделки, убедитесь в идентичности цвета поверхности крышки и стены. Постарайтесь сделать так, чтобы при необходимости снятия крышки стена в данном месте не разрушалась. Если устанавливаются натяжные потолки, то следует создать небольшие люки, обеспечивающие доступ к коробкам.

Что такое распределительная (распаечная) коробка

Это электротехническое изделие, представляющее собой замкнутый корпус, выполненный из металла или диэлектрического материала. Второй вариант предпочтительнее, при условии, что материал достаточно надежный с точки зрения пожарной безопасности. То есть он должен быть негорючим, или, как минимум, не поддерживать горение.

Внутри производится соединение силовых кабелей и питающих проводов для потребителей или коммутационных устройств. Распаечная коробка должна обеспечивать защиту внутренних соединений от попадания пыли, влаги, посторонних предметов. Кроме того, изделие предотвращает случайное прикосновение к оголенным участкам электроцепи (токоведущим шинам, контактам).

Форма коробки, равно как ее размеры не регламентируется — формат изделия выбирается исходя из условий монтажа. Однако производители придерживаются определенных стандартов, для совместимости с различной фурнитурой и комплектующими.

Установка

Устанавливается распаячная коробка на стене с опусканием от потолка на 10–30 см. Причем делается это так, чтобы к ее крышке имелся открытый доступ. Проверка состояния проводов должна проводиться на регулярной основе.

Пошаговая инструкция

Монтаж распредкоробки производится в четыре простых этапа:

Крепление коробки к стене согласно схеме разводки.
Завод внутрь проводов с последующим их соединением между собой.
Проверка собранной электрической сети.
Закрытие электромонтажного изделия крышкой.

Крепление распределительной коробки осуществляется с помощью саморезов или гипса (если она утоплена в стене).

Расположение вводных кабелей в коробке

Способы подключения проводов

По ПУЭ электропровода внутри могут соединяться:

Как правильно соединять провода в распредкоробке

Скрутка

Скрутка является самым быстрым и одновременно самым ненадежным способом соединения внутридомовой электропроводки. Чтобы закрыть оголенные жилы, используются специальные колпачки из пластика либо изолента.

Способ соединения скруткой

Пайка

Пайка производится оловом поверх выполненной заранее скрутки. Такое соединение на порядок более надежное и долговечное. Однако времени подобный монтаж занимает много.

Сварка проводов

Для сварки нужен инверторный сварочный аппарат. Этот способ еще надежней и сложнее, но в результате две соединяемых жилы фактически превращаются в единую сплошную. Его рекомендуется выбирать только в особых случаях. Например, когда делается заземление в частном доме под мощную нагрузку или подключаются дополнительные насосы и бесперебойники для газового котла.

Клеммное соединение

Если провода сделаны из разных материалов, то лучше всего взять клеммы с винтовыми или пружинными зажимами. Клеммное соединение предельно просто в исполнении, понадобится лишь отвертка

Самое важное здесь – не перетянуть зажимные болты

Клеммное соединение проводов

Опрессовка

При опрессовке используются пресс-клещи и гильзы из того же металла, что жилы, и размером под толщину соединяемых проводов. Некоторые умельцы применяют для этого пассатижи, но такое соединения редко выходит надежным. Лучше не экспериментировать.

Способ соединения опрессовкой

Схемы расключения

Чтобы ничего при выполнении соединения электропроводов не напутать, стоит заранее подготовить схемы расключения для всех устанавливаемых распределительных коробок. На этом рисунке должно быть указано «откуда и куда» идет каждая жила. И вообще, желательно применять разноцветные провода, чтобы избежать путаницы.

Схема для расключения

Процесс установки подрозетника в полую стену

Срытую электропроводку прокладывают не только в монолитных стенах, но и в полых перегородках, выполненных из гипсокартона либо иного листового материала. Для монтажа тогда используют подрозетникис распорными лапками, обеспечивающими безупречную фиксацию коробки в полой стене.

Для высверливания широких отверстий теперь потребуется коронка для работы с гипсокартоном. Насадить ее можно не на перфоратор, а просто на дрель. Резать штробы вообще не нужно, кабель свободно ляжет между листами, прикрепленными к металлическому каркасу.

Действуем по следующей схеме:

В коробке по аналогии с вышеописанным способом выламываем люк.
Вставляем подрозетник в сформированное отверстие и вводим через люк кабель.
Закручиваем два монтажных винта, подтягивающие лапки коробки. Они упрутся в материал стены с тыльной стороны. Винты закручиваем сразу не до конца, затягиваем поочередно. Сначала подкрутим немного один из них, затем второй, чтобы не было перекосов из-за деформации материала.

Установка коробок для распаячных узлов и выключателей в стены из гипсокартона производится точно также.

Для чего нужны распределительные коробки

Рациональная электропроводка выглядит следующим образом:

То есть, общее энергопотребление объекта равномерно распределяется между автоматами защиты. Кроме того, следует разбить потребителей по группам, например:

Освещение гостиная и спальня
Освещение кухня
Освещение санузел и прихожая
Розеточная группа (в каждой комнате)
Силовая розеточная группа (для мощных потребителей, вроде кондиционера или электрической духовки)

Но при такой схеме, на одной линии электропроводки может оказаться насколько подключений. Выполнять накладные соединения и прятать их в стену небезопасно. Как минимум, это не дает возможность отключить неисправную ветку, оставив работоспособной остальную схему.

Для нормальной разводки линий, существуют распределительные коробки.

Представляют собой изолированный контейнер, внутри которого происходит коммутация (постоянная) линий электропроводки. Соединение проводов в распределительной коробке может выполняться различными способами, главное — обеспечить надежную изоляцию между фазами, и контакт, выдерживающий нагрузку.

Схема соединения проводов в распределительной коробке позволяет сэкономить при покупке электрокабелей, а также избежать неконтролируемого переплетения проводов в стенах. От щитка с защитными автоматами расходятся так называемые радиальные провода. На каждом из них размещаются соединительные узлы: те самые распределительные коробки.

Кроме того, существуют определенные способы и правила соединения проводов в распределительной коробке. Об этом поговорим подробнее.

Монтаж коробки

Для удобства все линии следует промаркировать

Место ее установки необходимо продумать. Ведь к ней должен обеспечиваться быстрый доступ. При вмонтировании коробки в стену для нее готовят отверстие в виде углубления. Далее она крепится с помощью раствора алебастра.

Для подвода проводов в стенах готовятся штробы. Все жилы укладываются в защитные пластиковые или металлические трубы. Одновременно делают каналы для подрозетников. Все жилы в целях безопасности обязательно маркируются. Кабель, идущий непосредственно от щитка, обозначается словом «ввод». Он должен иметь 2-3 жилы и сечение 4 мм2.

Для освещения используются жилы 1,5 мм2, для розеток 2,5 мм2. При составлении схемы соединения проводов в распределительной коробке фаза должна идти к фазе (белые провода), заземление соответственно только к заземлению (жилы светло-зеленого цвета), а нуль только к нулю (цвет жил голубой).

При укладке проводов в распредкоробку между ними оставляют небольшое расстояние (припуск) около 1 см. При использовании любого из методов соединения жил их обязательно изолируют пластиковыми колпачками или обычной изолентой.

При диагностике собранной сети подключают самый мощный прибор и проверяют, не появился ли нагрев жил. Если это произошло, распредкоробку разбирают и ищут соединение с недостаточной площадью контакта. Возможно также, что были использованы жилы недостаточного сечения. В этом случае их заменяют.

При соединении алюминиевых проводов в распределительной коробке следует быть предельно осторожным. Достаточно небольшого нажима, и хрупкая жила тут же растрескается.

Калина: описание, посадка и уход за растением, применение, плодовые и декоративные сорта, размножение, болезни и вредители | (Фото & Видео)

Инструкция по подключению

Как мы уже говорили ранее, монтаж распределительной коробки может осуществляться открытым и скрытым способом. Рассмотрим основные этапы каждого из способов.

Открытый монтаж

Данный вид установки более простой и не занимает много времени.

К вашему вниманию все пошаговая инструкция, которая поможет самостоятельно установить распределительную коробку в стене:

Отключите электроэнергию в доме и проверьте ее наличие с помощью индикаторной отвертки. О том, как использовать индикаторную отвертку, мы рассказывали в соответствующей статье.
Отметьте места крепления простым карандашом.
Закрепите коробку в бетонной стене с помощью дюбелей. Конструкция изделия включает в себя 2 отверстия под саморезы.
Срежьте наконечники уплотнителей для ввода всех групп проводов. Срезы должны иметь диаметр немного меньше, чем сечение кабеля, чтобы защитить проводку от пыли и влаги.
Соедините провода между собой. Для этого рекомендуем ознакомиться с цветовой маркировкой проводов. Все что нужно, правильно соединить фазу с фазой, ноль с нулем и землю с землей (для розеточной группы). Чтобы соединить вводную группу с группой выключателей и освещения, прочтите статью: как правильно подключить выключатель света.
Заизолируйте места соединения ПВХ изоляцией, если это потребуется.
Закройте крышку.

Вот и вся технология установки распределительной коробки в бетон своими руками. Также хотелось сразу отметить, что наиболее надежным способом соединения проводов является пайка и клеммы ваго.

Скрытый монтаж

Установка скрытым способом более трудоемкая, но все же под силу электрику-новичку.

Итак:

Сначала необходимо создать штробы под посадку изделия в бетонной стене

Для этого используйте дрель со специальной корончатой насадкой
Обращаем внимание на важное требование — диаметр штробы должен полностью соответствовать размерам распределительной коробки. Если место посадки будет маленьким, придется выравнивать контуры, если слишком большое – накладывать больше раствора.
Подведите линию к месту подключения распределительной коробки
Высота установки — 10..20 см от потолка.

Разведите раствор алебастра и выложите его в штробу, предварительно смочив ее небольшим количеством воды. Также можно заделать штробу гипсовым раствором.
Посадите коробку заподлицо со стеной и немного подержите, пока раствор схватиться, после чего шпателем уберите остатки алебастра.
Соедините жилы между собой.

Установите защитную крышку.
Заклейте место установки обоями либо нанесите на крышку тонкий слой штукатурки (финишной). Если не получилось замаскировать электрическую точку, аккуратно вырежьте обои по контуру (пластиковая крышка не будет выделяться на светлых обоях).

Монтаж распаячных коробок

Выбор места установки распределительной коробки

Распаячная коробка для скрытой проводки предназначена для компактного размещения мест соединения проводов. Она должна обеспечить соблюдение п.2.1.23 ПУЭ, который требует обеспечить возможность осмотра места контактных соединений.

Поэтому оштукатуривание крышек коробов или другое препятствование доступа к ним является нарушением правил.

Где монтируют распаячные коробки

Итак:

Наша инструкция советует располагать распаячные коробки в местах наибольшего скопления проводов ответвлений. Тут все зависит от вашей схемы электрической разводки квартиры или дома.
Если питание сети освещения и розеточной группы осуществляется от двух разных автоматов, может потребоваться монтаж двух распредкоробок. В то же время при небольшом скоплении проводов весь монтаж можно выполнить в одной коробке. Здесь главное не перепутать провода различных групп.
С советских времен установочные коробки для скрытой проводки принято располагать над входом в помещение. Это обусловлено тем, что здесь располагается выключатель освещения комнаты, который требует соединения трех проводов. Соединения розеток более простые и вероятность запутаться значительно ниже. Поэтому именно над выключателем обычно оборудовали распределительную коробку. Многие используют это место и сейчас. Но это не является обязательным.

Монтаж распределительной коробки

Коробка ответвительная для скрытой проводки хоть и монтируется достаточно просто, но процесс это достаточно трудоемкий и пыльный. Поэтому обычно монтаж новых коробок делают при ремонте помещения.

Прежде всего, следует создать выемку в стене размерами несколько больше, чем размеры коробки. При этом глубина выемки должна быть таковой, чтобы в закрытом состоянии крышка изделия находилась вровень со стеной.
После этого вы можете установить коробку. Сделать это можно своими руками, закрепив с помощью специальных устройств. Если такового нет, то можно применять дюпель-гвозди, алебастр или цементный раствор. После этого в коробку можно завести провода.

https://youtube.com/watch?v=EOwrb9Wgqmc

В соединительной коробке следует обеспечить запас провода

Следующим этапом является соединение проводов. Делать это следует так, чтобы, согласно п. 2.1.24 ПУЭ, провода не испытывали механических усилий тяжения. Для этого запас провода лучше свернуть кольцом. Многочисленные видео правильного соединения проводов вы найдете и на нашем ресурсе, и в сети интернет.

Металлические и пластиковые

Металлические распределительные коробки используются с прошлого века, когда еще не был придуман пластиковый вариант.

Не редко металлический вариант изделий используется и в настоящее время. Чаще всего установку распределительных коробок из металла выполняют при монтаже электропроводки в бане либо деревянном доме. Это вызвано тем, что металл при самовозгорании кабеля предотвратит распространение пламени.

Пластиковый вариант более современный. Существуют изделия как наружного, так и скрытого типа. Их преимущество в невысокой цене, удобной конструкции и привлекательном внешнем виде. Кстати, существуют пожаробезопасные распредкоробки из самозатухающего пластика.

Внутренняя структура распределительной коробки

Конструкция коммутационной коробки состоит из корпуса и крышки, а также боковых вводных отверстий.

Внутренняя полость коробки оборудована клеммами и зажимами для крепления проводов. Обычно при помощи клемм закрепляют вводный кабель, раздельные провода фиксируют при помощи зажимов. Если коробка не оснащена клеммами, то проводки закрепляются между собой методом скрутки.

Недостатком клеммного соединения является то, что после эксплуатации болты могут расшататься и нарушить контакт проводки. Ослабление контакта вызывает нагрев и впоследствии обгорание проводков. Соединение скруткой считается более надежным способом.

Следует учитывать, что соединение алюминиевого и медного проводов в распредкоробке приводит к разрушению соединения и возникновению электрохимического процесса.

Шаг 1 – Штробление гипса

Итак, переходим ближе к основному процессу. Сначала согласно схеме электропроводки Вы должны определить, где нужно врезать отверстие под установку розетки в гипсокартонной перегородке. В выбранном месте поставьте маркером крестик на гипсокартоне, который будет центром будущего отверстия. Если Вы решили установить блок розеток в гипсовой стене (сразу несколько штук), нужно в ряд сделать несколько круглых штроб. Кстати высота установки розеток не нормируется ГОСТом либо правилами ПУЭ, поэтому можете разместить «электрическую точку» где Вам угодно. Для этого используйте строительный уровень и одно простое правило – расстояние между центрами должно быть 72 мм, как показано на фото ниже. Сделав разметку можно переходить к штроблению листа ГКЛ.

Тут ничего сложного нет – установите сверло коронки по центру крестика и аккуратно сверлите гипс. Вся технология врезки подробно рассмотрена на видео примере, с которым мы и рекомендуем Вам ознакомиться.

Обзор возможных ошибок и советы по монтажу

Этапы работ по установке подрозетников в кирпичной стене

Взяв руки проект, отмеряем необходимые размеры и производим разметку стены под группу подрозетников, подробно о разметке вы можете прочитать в статье про установку подрозетников в гипсокартонную стену. Нет смысла повторяться, процесс полностью идентичен.
После разметки стены вставляем в перфоратор бур по кирпичу диаметром 6 мм и намечаем отверстия в стене в центрах будущих подрозетников. Делаем мы это для того, чтобы дополнительно центровать коронку по кирпичу и облегчить работу.
Далее меняем бур на коронку и начинаем бурить отверстия, не следует торопиться и слишком сильно давить на коронку. Если вы приобрели ударную коронку, как на наших фотографиях, то можно включить режим сверление + удар, но обычно хватает просто режима сверления.
Выбиваем серединки из подготовленных отверстий и ломаем перемычки между ними, это нужно для того, что бы группа подрозетников разместилась в полученное отверстие. Подрозетники лучше всего приобретать такие, как у нас на фотографиях, устанавливать их очень удобно.
Пылесосом тщательно убираем всю пыль из отверстия и обрабатываем его грунтовкой. Ждем немножко, чтобы грунтовка впиталась в поверхность. В это время можем очистить провода от штукатурки, выровнять их и приготовить для ввода в подрозетник.

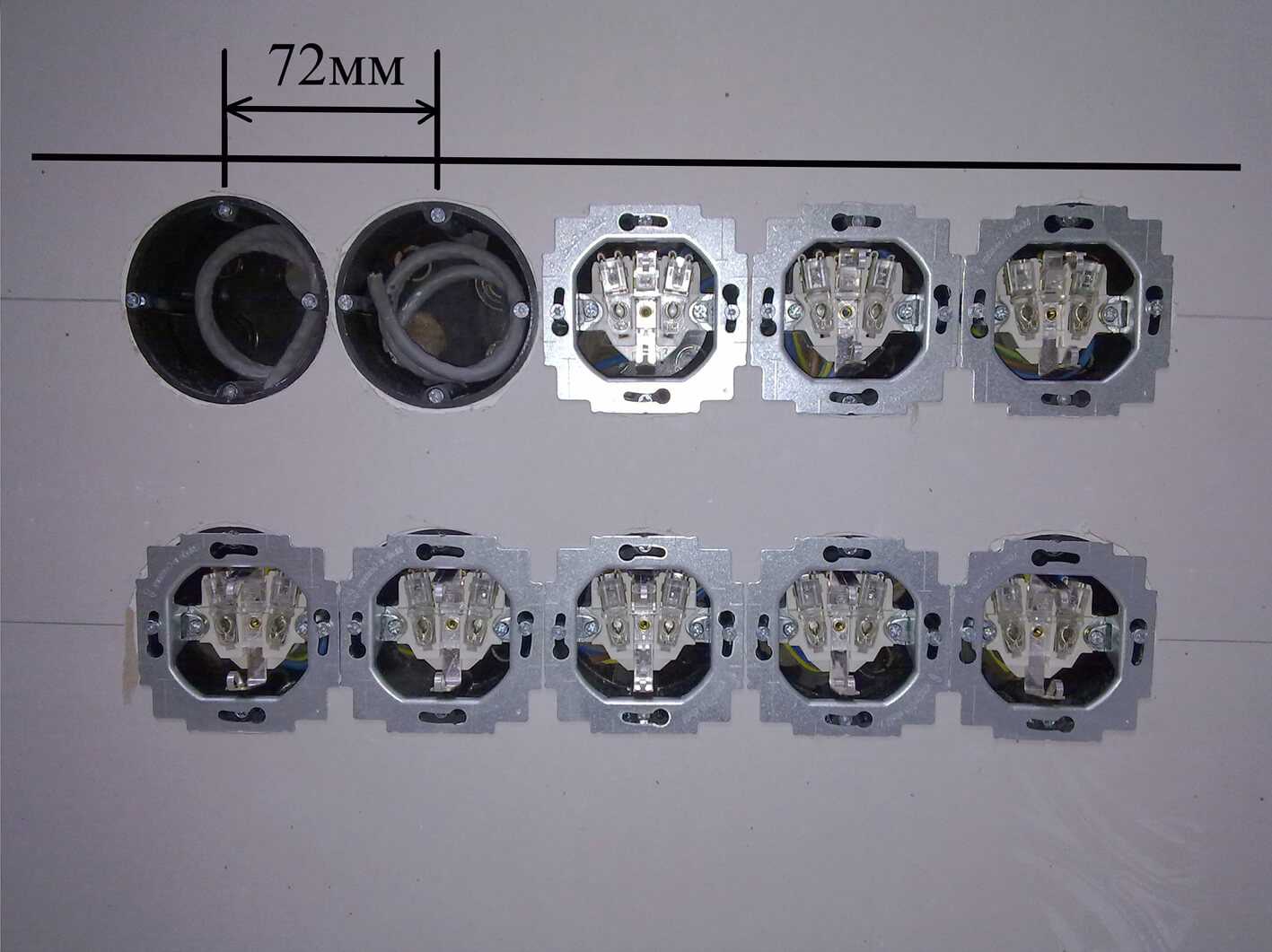

Собираем необходимое количество подрозетников в группу, выламываем отверстия для ввода кабеля, примеряем в подготовленное отверстие. Ничего не должно мешать. Подрозетники должны входить очень свободно и не деформироваться внутри отверстия.
Как только все готово, берем подготовленную смесь (например ротбанд) и заполняем каждое отверстие смесью примерно на половину, размазываем по стенкам и более – менее равномерно. Берем наши подрозетники, заводим в них кабель и вдавливаем в отверстия. Лишняя смесь будет выдавливаться через отверстия, ничего страшного, так и должно быть – пустот оставлять нельзя.
С помощью уровня выравниваем подрозетники по горизонтали и убираем шпателем лишнюю смесь.
Оставляем подрозетники на 30 – 40 минут и проверяем качество выполненной работы. Если все делалось правильно – подрозетники никуда не уползут и будут в уровень с плоскостью стены. Смесь, которая выступила внутри подрозетника пусть сначала подсохнет, так ее удалять будет проще. То что внутри подрозетников выдавилась смесь говорит о том что мы установили подрозетник очень качественно и держаться он в стене будет очень хорошо.

Теперь мы можем полюбоваться на нашу работу. Теперь мы можем дождаться окончания отделочных работ – шпаклевки и оклейки обоев и продолжить устанавливать фурнитуру. В случае, если мы используем подрозетник как распределительную коробку, производим необходимые расключения, о том как это выполнить грамотно вы можете прочитать в статье про способы распайки распределительных коробок. Далее устанавливаем фурнитуру и наслаждаемся тем, что получилось.

Необходимо точно разметить стену
Аккуратно и без спешки изготовить отверстие для подрозетника
Обязательно удалить пыль, обработать грунтовкой.
Не жалейте смеси – лишняя выдавится и подрозетник будет надежно закреплен.

На это все. Подрозетник в кирпичную стену устанавливать мы научились. Если вы не нашли чего – то в этой статье, то задавайте вопросы, обязательно ответим и дополним.

Как найти распределительную коробку в квартире?

Порой возникают сложности в процессе поиска старой распределительной коробки. Каждое отдельное здание требует определенных стандартов по установке распаечных коробов. Вот несколько зон, где чаще всего размещали приборы для коммутации проводов:

в строениях сталинского времени, короба размещены в районе стыка потолочного перекрытия и стен. Найти такое приспособление вручную будет сложно, поэтому лучше сразу приобрести металлоискатель;
дома, выстроенные во времена правления Брежнева, имеют конструкцию в видном месте. Располагаются такие коробки на расстоянии 20-25 см ниже потолка;
в панельных домах или так называемых «хрущевках», найти распределитель можно способом постукивания по стенке под потолком. Если услышите глухой звук, значит распределитель найден;
в некоторых домах нынешней постройки встречаются , их легко найти при помощи индикаторной отвертки на высоте два метра параллельно розеткам.

Для чего нужна распределительная коробка?

Для равномерного распределения электричества проводку разделяют на отдельные группы потребителей. В комнатах в местах соединения проводки устанавливают распределительные коробки.

Распределительные коробки выполняют несколько важных функций в жилых помещениях:

обеспечение пожарной безопасности;
создание эстетичного вида в квартире.

Внутри коробки расположены провода, благодаря корпусу, они не подвержены механическим воздействиям, что обеспечивает их сохранность.

По принципу установки коробки бывают встраиваемыми и наружными. Встраиваемые устанавливаются в специально подготовленные углубления в стене, а накладные фиксируются на поверхности стены.

Подробная схема соединения

В процессе эксплуатации электропроводки могут возникнуть неисправности — например, произошёл обрыв цепи. В случае, если при электромонтаже рабочие обошлись без распред. коробки, а места соединений были попросту закатаны отделочным материалом типа штукатурки, тогда для того, чтобы снова добраться до соединений, придётся нарушать внешнюю отделку – обрывать обои, разбивать слой штукатурки и т.д.

Вряд ли кого-то устроят такие перспективы. Если в будущем понадобится установка дополнительных розеток, то не всегда в таких случаях удобно протягивать провода от уже установленных ранее розеток, проще организовать подключение напрямую к коробке.

Наконец, с точки зрения пожарной безопасности, преимущество использования распределительных коробок бесспорно. Для правильной организации электромонтажных работ существуют специальные Правила Устройства Электроустановок (ПУЭ), которые регламентируют и порядок соединения электропроводов.

Выводы

При анализе всех рассмотренных в данном обзоре вариантов установки проходных устройств можно отметить следующее:

Простейшие из этих систем позволяют получить бесспорные преимущества и не имеют каких-либо заметных недостатков (это касается проходного выключателя с одной клавишей, в частности).
Более сложные комплексы, включающие в свой состав еще и перекрестные приборы, могут оказаться не настолько эффективными, как кажется.
Это объясняется тем, что даже с учетом удобства управления, их применение связано с большими издержками и снижением надежности всей системы в целом.
При монтаже переключательных схем, в которых выключатели располагаются в виде последовательной цепочки, потребуется внимательно отслеживать порядок коммутаций, чтобы не допустить критиче ошибок.
Это также следует отнести к недостаткам сложных комплектов, включающих в свой состав перекрестные выключатели.

Заключение

Все виды работ с электричеством неукоснительно связаны с монтированием коммутационной коробки. Такое устройство является важным звеном в электрической сети, и правильная установка обеспечивает полноценное обеспечение объекта электричеством.

Специалисты рекомендуют устанавливать коробки в каждой комнате, потому что в них соединяются все провода от розеток, светильников и выключателей. В случаях возникновения неполадок с электричеством довольно легко можно установить место локализации поломки и тем самым быстро и без ущерба для других помещений провести ремонт.

Вышеперечисленная информация послужит инструкцией для правильного монтажа распределительной коробки.
